VISSIM

VISSIIM系统功能介绍1.程序介绍1.1VISSIIM Desktop（VISSIIM的桌面）一、标示列：显示程序的标题、解释及输入的档案问称（如果合适的话）二、功能选单（Menu）：可按鼠标或热键选取显示出接下来的附属功能选单显示出接下来的对话框三、状态列（Status bar）：显示编辑结构及仿真状态光标所在位置的公尺数路网编辑：在选择的节点内的位置及数字仿真状态：现在的仿真时间及当地循环时间网络节点：编辑教育、指导仿真状态：网页上现有的交通工具数量及在真正的时间内可能被仿真的交通工具可能之数量四、滚动条(Scroll bar)：在网页可见范围内的水平及垂直滚动条五、工具列(Tool bar)：图片编辑的功能六、工具列上的这些分开的按扭可以用鼠标的左键在它们的按扭上点选，其解释如表一：表一、工具列上按钮简介1.2 键盘、鼠标键作业（Keyboard and Mouse Click Operation）接下来的信息适用于在一般的原理，透过VISSIM路网编辑。

一、鼠标右键：插入一个新的要素（对象）二、左键：一下为选择一个存在的（对象）二下为打开连结的资料盒三、RETURN（返回）：相当于使用鼠标在Highlight按钮上按键ESC：相当于鼠标在取消的按钮上按键DEL：删除一个选择要素（对象）注意：有些路网要素不能被DEL键删除，这样的要素要靠选择它并移走它的基本要素去删除掉。

如表二的这些按钮，只能在仿真或测试进行时才可被利用：表二、仿真按钮1.3打印（Printing）输出文本文件能被观看并且打印在标准的WINDOWS应用例如Notepad。

而且，大部份输出档案被制造，图形为了容易输入伸展表格应用。

在图解的输出中，例如动画屏幕镜头，是借着使用打印功能和布置方式对话框去打印。

而计算机打印出的文字由流动屏幕区域和数据文件构成在测试档钮上为Project（主题）和Scenario（剧本）和Simulation Time，File Name（文件名）。

VISSIM交通仿真软件模型的构建VISSIM是一款交通仿真软件，它可用于模拟城市、高速公路、机场等多种场景下的交通流动与管理情况，为相关决策提供科学依据。

VISSIM的模型构建需要以下步骤：1. 建立基本结构：首先需要建立所需模型的基本结构，包括道路、交叉口、车辆、交通信号等，可以使用VISSIM自带的工具或按照自己需求自行设计。

2. 配置交通流参数：根据需要模拟的场景，设定模型的交通流率、流量、速度、密度、车道等参数，这些参数对模型的仿真效果有很大影响，需要合理设定。

3. 编辑路网：将道路、交叉口等基础结构拼接成完整的路网，多个路口之间需要使用连接器建立联系，确保车辆行驶时不会出现断层，同时也要规划道路宽度、车道数量等。

4. 装配车辆：VISSIM中可以选择不同类型的车辆进行模拟，需要设定车辆的尺寸、最大速度、加速度、刹车距离等参数，并按比例配置不同类型的车辆流量，以真实模拟道路上行驶的车辆。

5. 设计交通信号：交通信号是模拟交通流的核心因素，需要设定不同路段的信号灯状态、时间及可行性等，实现车辆行驶的安全顺畅。

以上五个步骤可以完成VISSIM模型的构建，但如果需要更精细的仿真效果，可以继续进行以下操作：6. 设定期望值：设定期望值，包括道路通行能力、停车流出时间、车道使用时间等，这些期望值不仅对路网模型有影响，也对车辆驾驶模型产生影响。

7. 调整灵敏度：可以根据实际场景调整模型的灵敏度参数，例如削减车辆的最大加速度或减速度等。

通过以上步骤，可以构建出贴合实际情况的VISSIM模型，实现真实的交通流仿真效果。

模型的优化需要不断地测试和调整，频繁地进行微调，以达到更接近现实的模型效果，为交通管理和设计提供准确、有效的模拟分析结果。

vissim评价报告数据分析Vissim (vanity to substance)评价标准是目前最流行的产品质量评价体系，由美国国家标准技术研究院发布，可以简单理解为：该体系为“消费者提供的质量保证标准”。

Vissim通过量化和可比较的方式来衡量产品质量。

根据 ISO标准，“在一个评价过程中，应该对所有的技术进行评估”，因此，评估一种软件是否有质量问题并不容易。

但是 Vissim并不能完全帮助我们做出决定。

由于使用过程中产品可能出现问题，如果技术人员不清楚问题的原因以及如何解决问题并及时报告的话, Vissim的结果可能会很不理想。

在分析中不仅要注意结果与已知的原因（例如用户行为、软件架构等）之间存在相关性，还应该关注已知原因的影响范围以及它们对 Vissim 评价体系所产生的影响。

我们认为以下一些因素很有必要纳入分析范围：技术人员对产品质量评价方法有无异议（如采用哪种产品方法?);软件架构是否符合用户需求或特定技术特性等；以及是否能针对不同应用场景所做出优化。

一、 Vissim质量评价方法Vissim基于一个可比较的方法。

由于不同的应用场景可以有不同的需求类型和功能的匹配方式，因此不同类型的产品可以被采用不同的方法去分析评估。

但由于在评价过程中不同应用对整体结果的影响程度不同，所以应该关注不同场景下产品和用户行为与 visafe之间的相关性。

分析 Vissim数据就是对“影响”进行最大限度地分析！这一点很重要！数据的类型包括：分析结果、用户行为、软件架构。

数据类型的重要性不言而喻。

因为我们可以通过 Vissim评价进行更直观地把握用户体验和用户行为是哪些因素及影响范围。

通过 Vissim评价数据的分析我们可以得到以下结论：该评价体系为“消费者提供的质量保证标准”，因此评价过程中需要确保所选方法适用于所有的技术或功能特点；并且在使用过程中确保所选方法在整个过程中是有效的。

二、 VisSim软件架构的影响随着用户需求的变化，对于软件的架构设计也变得越来越重要。

VISSIM 仿真软件简要说明一 、VISSIM 仿真系统基本原理VISSIM 是一个微观交通流仿真系统，由德国 PTV 公司开发。

仿真模型基于时间步长 和驾驶员行为，可以模拟城市交通和公共交通。

可以分析在一些限制条件下（例如：车道组 成、交通组成、交通信号灯、公交车站等）交通运行情况。

从而成为一个评价多方案的有效 的分析工具。

软件使用的是包含跟车和车道变换逻辑的微观交通流模拟模型。

系统核心仿真模型-车辆跟踪模型采用德国 Karlsruhe 大学 Wiedemann 教授的"心理--物理学跟车模型"，模型建 立在司机反应行为之上。

对仿真模型精度影响最重要的因素是模型对车辆模拟的真实性，与 简单的定速度和固定跟车模型相比，VISSIM 所使用的"心理--物理学跟车模型"的基本观点 是：一个较快车辆的司机在接近一部较慢速行驶车辆时，他将减速至个人的心理阀值，由于 它不能精确决定前面车辆的车速，他的速度将减至低于前面车辆的车速，当减至另一个心理 阀值时，他将又慢慢地加速。

其模拟结果就是车辆加、减速反复迭代的过程。

VISSIM 内部由两个不同的程序，即交通仿真器和信号状态发生器所组成，它们之间 通过接口来交换检测器的呼叫和信号状态。

"交通仿真器"是一个微观的交通流仿真模型，它 包括跟车模型和车道变换模型。

"信号状态发生器"是一个信号控制软件，它以仿真步长为基 础（步长可以小到十分之一秒）不断地从交通仿真器中获取检测信息，于是，它将决定下一 仿真时刻的信号状态并将这信息传送给交通仿真器。

随机的车速分布和极限车间隔可以反映个体驾驶员的行为特征。

这个模型通过德国 Katlsruhe 工程大学多方面观测后，加以校核和标定。

定期的观测和模型参数更新保证了驾驶 员行为和车辆改进的变化在模型中得以反映。

每一独立的驾驶员—车辆单元具有三类特征： 1． 车辆特征 长度、最大车速、潜在加速、路网中的实际位置、实际车速和加速度 2． 单个驾驶员—车辆单元的行为特征 驾驶员心理敏感度阀值（估计能力、冲动性）、驾驶员记忆力、基于现状车速和驾驶 员期望车速的加减速 3． 互相影响的多个驾驶员—车辆单元考虑在同一车道和相邻车道行驶的前车和跟随车辆、考虑路段和下一交叉口、考虑 下一个信号灯二 、VISSIM 仿真系统基本技术路线(改)调查交通量或者预 测交通量道路平面图（BMP）初始配时和交通组 织方案初步建立仿真路网仿真流量与输入 流量是否吻合NO 仿真网络检查YES 仿真运行仿真动画和评价指标输出是否符合要 求NO 调整方案YES 输出优化后的方案三 、VISSIM 仿真系统基本功能VISSIM 可以作为许多交通问题分析的有力工具，它能够分析在诸如车道特性、交通 组成、交通信号灯等约束条件下交通运行情况，不仅能对交通基础设施实行实时的运行情况 交通模拟，而且还可以以文件的形式输出各种交通评价参数，如行程时间、排队长度等。

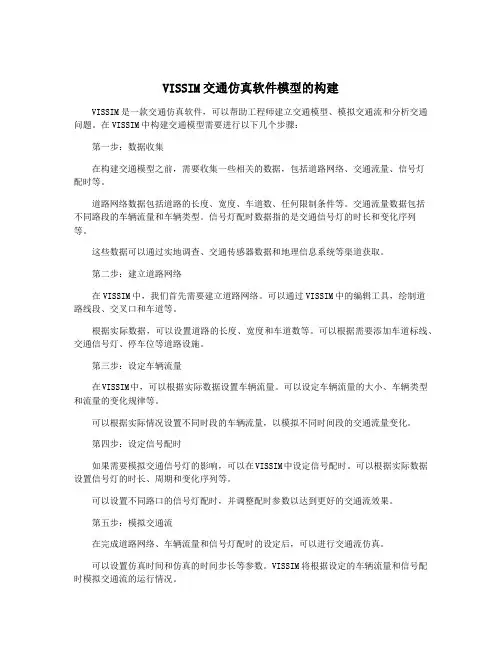

VISSIM交通仿真软件模型的构建VISSIM是一款交通仿真软件，可以帮助工程师建立交通模型、模拟交通流和分析交通问题。

在VISSIM中构建交通模型需要进行以下几个步骤：第一步：数据收集在构建交通模型之前，需要收集一些相关的数据，包括道路网络、交通流量、信号灯配时等。

道路网络数据包括道路的长度、宽度、车道数、任何限制条件等。

交通流量数据包括不同路段的车辆流量和车辆类型。

信号灯配时数据指的是交通信号灯的时长和变化序列等。

这些数据可以通过实地调查、交通传感器数据和地理信息系统等渠道获取。

第二步：建立道路网络在VISSIM中，我们首先需要建立道路网络。

可以通过VISSIM中的编辑工具，绘制道路线段、交叉口和车道等。

根据实际数据，可以设置道路的长度、宽度和车道数等。

可以根据需要添加车道标线、交通信号灯、停车位等道路设施。

第三步：设定车辆流量在VISSIM中，可以根据实际数据设置车辆流量。

可以设定车辆流量的大小、车辆类型和流量的变化规律等。

可以根据实际情况设置不同时段的车辆流量，以模拟不同时间段的交通流量变化。

第四步：设定信号配时如果需要模拟交通信号灯的影响，可以在VISSIM中设定信号配时。

可以根据实际数据设置信号灯的时长、周期和变化序列等。

可以设置不同路口的信号灯配时，并调整配时参数以达到更好的交通流效果。

第五步：模拟交通流在完成道路网络、车辆流量和信号灯配时的设定后，可以进行交通流仿真。

可以设置仿真时间和仿真的时间步长等参数。

VISSIM将根据设定的车辆流量和信号配时模拟交通流的运行情况。

可以观察交通流的速度、密度、排队长度等指标，并进行分析和优化。

第六步：结果分析在仿真完成后，可以通过VISSIM提供的分析工具对仿真结果进行分析。

可以通过动态演示功能观察交通流的运行情况。

还可以生成报告、图表和统计数据，对交通流的性能进行评估。

总结：VISSIM是一款功能强大的交通仿真软件，可以帮助工程师建立交通模型、模拟交通流和分析交通问题。

三大著名的仿真软件（VISSIM/PARAMICS/TSIS）对比分析VISSIM仿真系统VISSIM是德国PTV公司开发的微观仿真软件，是一种微观的、以时间为参照、以交通行为模型为基础的仿真系统，主要用于城市和郊区交通的模拟仿真中。

它采用的是一个离散的、随机的、以0．1s为时间步长的微观模型。

车辆的纵向运动采用了基于规则的算法。

不同驾驶员行为的模拟分为保守型和冒险型。

VISSIM提供了图形化的界面，用2D和3D 动画向用户直观显示车辆运动，运用动态交通分配进行路径选择。

VISSIM可以模拟轨道和道路公共交通、自行车交通和行人交通，由仿真获得的交通特征数据可以评估不同的选择方案。

它能够模拟许多城市内和非城市内的交通状况，特别适合模拟各种城市交通控制系统，主要应用有：(1)由车辆激发的信号控制的设计、检验、评价；(2)公交优先方案的通行能力分析和检验；(3)收费设施的分析；(4)匝道控制运营分析；(5)路径诱导和可变信息标志的影响分析；(6)路段、交叉口及整个交通网的通行能力和交通流分析；(7)评估不同的设计规划方案和交通组织方案；(8)评估环形交通；(9)评估收费系统和其他交通服务设施；(10)评估智能交通系统的效果(如路径选择系统)；(11)大型公交车站的功能分析：(12)复杂交通设施各种运行方式的优化设计(如信号灯控制的路口和无信号灯控制的路口的组合和协调)；(13)信号灯控制程序的设计和优化：(14)设计公交优先系统；(15)2D和3D模拟结果的动态演示等。

在VISSIM模型中，信号灯控制程序可以在定时控制或者感应式信号程序方式下进行模拟。

在信号控制程序的模拟时，西门子、飞利浦、PTV、BASEL等公司的产品都可以与之兼容。

VISSIM仿真系统中，对于交通流和信号控制之间有一个接口，通过这个接口可以在检测器数据和信号灯控制参数之间进行数据交换。

仿真结果可以是视窗动态交通流演示，或者是最后输出多种重要交通参数的数据表格。

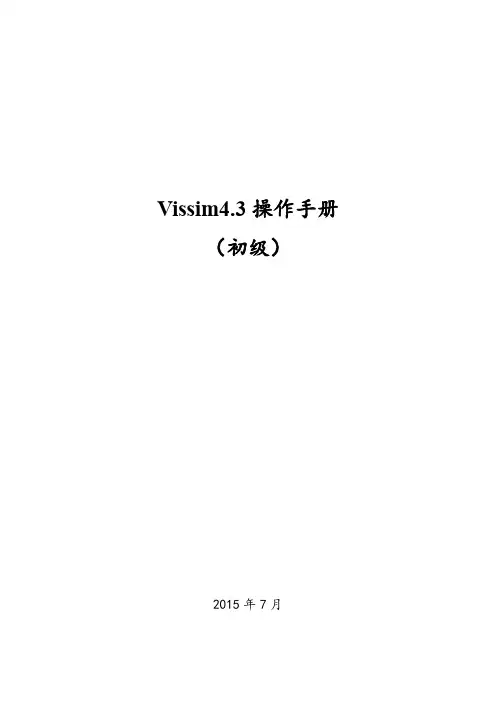

Vissim4.3操作手册（初级）2015年7月目录1 交通流仿真及VISSIM基本原理 (1)1.1 交通流仿真原理 (1)1.2 Vissim基本原理 (1)2 Vissim软件简介 (2)2.1 Vissim主要术语介绍 (2)2.2 Vissim软件功能介绍 (3)2.3 Vissim操作界面介绍 (4)2.4 Vissim仿真基本操作流程 (9)2.5 Vissim模型数据需求 (10)2.5.1准备阶段 (10)2.5.2 网络数据 (10)2.5.3 交通流数据 (10)2.5.4 信号控制数据 (11)2.5.5 公交数据 (11)3 路网属性 (11)3.1 物理路网 (11)3.1.1准备底图的创建流程 (11)3.1.2添加路段（Links） (14)3.1.3连接器 (16)3.2 定义交通属性 (17)3.2.1定义分布 (17)3.2.2目标车速变化 (19)3.2.3 交通构成 (21)3.2.4 交通流量的输入 (21)3.3 路线选择与转向 (22)3.4 信号控制设置 (24)3.4.1信号参数设置 (24)3.4.2信号灯安放及设置 (27)3.4.3优先权设置 (28)4仿真 (30)4.1 参数设置 (30)4.2 仿真 (31)5评价 (32)5.1 行程时间 (32)5.2 延误 (34)5.3 数据采集点 (36)5.4 排队计数器 (38)Vissim4.3操作手册VISSIM为德国PTV公司开发的微观交通流仿真软件系统，用于交通系统的各种运行分析。

该软件系统能分析在车道类型、交通组成、交通信号控制、停让控制等众多条件下的交通运行情况，具有分析、评价、优化交通网络、设计方案比较等功能，是分析许多交通问题的有效工具。

1 交通流仿真及VISSIM基本原理1.1 交通流仿真原理交通流仿真通过构建车辆的通行环境（道路网、交通控制、限速等）、驾驶员行为（跟车、换道超车等）、车辆性能特性、交通需求特性等交通要素的计算机模型，通过“再现”或“预演”交通流在不同的交通流组织方案、交通控制管理方案下的运行特性，达到评价、优选方案的目的。

VISSIM交通仿真软件模型的构建1. 引言1.1 介绍VISSIM交通仿真软件VISSIM是一款被广泛应用于交通规划和仿真研究的软件工具。

它能够帮助交通工程师们模拟不同交通场景下的车辆流动，研究交通信号灯的优化策略，评估路口的交通容量等等。

通过VISSIM软件，用户可以模拟现实交通流量，观察交通系统的运行情况，并且可以通过调整模拟参数来优化交通系统的设计。

在研究交通仿真中，VISSIM软件具有灵活性和精确性。

它能够模拟不同类型车辆的行驶行为，包括不同速度、加速度和驾驶行为。

用户可以根据需要对路口、道路、车道等基础设施进行图形化建模，以模拟真实道路情况。

通过VISSIM软件，研究人员可以更好地理解交通系统的运行规律，为优化交通规划和管理提供科学依据。

VISSIM软件作为交通仿真软件，具有强大的功能和广泛的应用领域。

通过对VISSIM软件的深入了解和使用，研究人员可以更好地进行交通规划和仿真研究，为实际交通系统的优化和改进提供重要支持。

1.2 研究背景研究背景是指在进行VISSIM交通仿真软件模型构建之前，需要先了解相关的背景知识和研究现状。

交通仿真软件在交通规划、交通管理和交通设计领域扮演着重要的角色，能够模拟交通系统的运行情况，帮助分析交通流量、交通拥堵、交通安全等问题。

随着城市化进程的加快和交通需求的增加，交通仿真软件的应用越来越广泛。

在进行VISSIM交通仿真软件模型构建时，研究背景的深入了解可以帮助我们更好地把握模型的建设方向和目标。

需要了解当前交通系统面临的挑战和问题，比如交通拥堵、交通事故等；需要了解已有的交通仿真研究成果和方法，以便借鉴和参考；还需要掌握VISSIM软件的基本原理和操作方法，以确保模型构建的准确性和有效性。

研究背景是VISSIM交通仿真软件模型构建的重要组成部分，只有充分了解背景知识和研究现状，才能够更加准确地开展模型构建工作，为交通系统的运行和管理提供有效的支持和帮助。

vissim使用手册教程VISSIM 实验报告说明书VISSIM 是一种微观、基于时间间隔和驾驶行为的仿真建模工具，用以建模和分析各种交通条件下(车道设置、交通构成、交通信号、公交站点等)，城市交通和公共交通的运行状况，是评价交通工程设计和城市规划方案的有效工具。

本实验在交通设施设计课程设计的基础上，对所设计的道路进行一个Vissim仿真，以获取一定的评价结果，从中看出交通设施设计方案的好坏，在此基础上进行反复修改，以达到最好的设计效果。

一、准备资料:1、设计好的CAD底图2、具体的交通量:路段每个车道流量为1000辆/h(大型车率6,，小型车率94,)，左转流量10,，右转流量10,。

二、操作流程本次实验以课堂知识、天空教室以及老师现场答疑指导等环节背景进行操作，最后生成具体Vissim仿真成果。

- 1 -1、打开软件，导入CAD 底图在查看下拉菜单中选取“背景”选项- 2 -点“读取”到入CAD底图，然后关闭对话框。

- 3 -点显示整个路网。

再点击“背景”--“编辑”—“比例尺”输入相关尺度。

2、路段VISSIM路网编码的第一步工作是描绘路段轨迹，寻找进出交叉口的所有道路，确定进口以及交叉口内的车道数。

每条道路表示为一个路段，从主要道路开始编码。

路段上的车道数始终保持恒定，若车道数发生变化，必须重新建立一个路段。

如果要改变已有路段上的车道数，依次选择:编辑?打断路段，在车道数变化位置打断路段(默认快捷键为<F8>)。

建模技巧:? 创建一条单向路段并调整曲率，然后利用生成相反方向选项，创建一个具有相似形状的反向路段。

? 连接器(而不是路段)可用来建模转向车流。

? 路段不应在交叉口转弯，而应该延伸到交叉口中央 (如果是“直达路段”，不允许不同数量的车道数)。

- 4 -对与高架路段的处理:选取相应的高架段，选中路段，右击在一段路上等间距打点，然后同时Alt+鼠标(左击两次)，出现对话框，输入相应的高程，这样就形成了一定的高度。
