二阶系统的单位阶跃响应欠阻尼状态曲线一、引言在控制理论中，二阶系统的单位阶跃响应欠阻尼状态曲线是一个重要的概念。
它反映了一个系统在欠阻尼状态下对输入信号的响应情况，是探讨系统稳定性、振荡特性和动态响应的重要工具。
本文将从二阶系统的定义开始，逐步深入探讨其单位阶跃响应欠阻尼状态曲线的特点和意义。
二、二阶系统的定义二阶系统是指具有两个自由度的动态系统，它可以用微分方程描述其动态特性。
在控制理论和工程实践中，二阶系统的表现形式多种多样，例如振动系统、电气系统、机械系统等等。
在对二阶系统进行分析时，常常需要了解它的单位阶跃响应欠阻尼状态曲线，以便全面理解系统的动态特性。
三、单位阶跃响应欠阻尼状态曲线的特点对于一个欠阻尼的二阶系统，其单位阶跃响应曲线常常呈现出以下特点：1. 振荡幅度大：由于缺乏阻尼，系统在受到单位阶跃输入后会出现明显的振荡，振荡幅度通常较大。
2. 振荡频率高：欠阻尼状态下，系统的自然频率对振荡频率的影响比较明显，常常表现为振荡频率较高。
3. 衰减缓慢：缺乏阻尼导致单位阶跃响应的振荡幅度衰减较慢，系统的响应时间较长。
以上特点使得欠阻尼的二阶系统在实际控制和工程应用中需要特别注意，因为它的振荡特性可能对系统的稳定性和性能产生重要影响。
四、单位阶跃响应欠阻尼状态曲线的意义通过对欠阻尼的二阶系统单位阶跃响应曲线的分析，我们可以深刻理解系统的振荡特性和动态响应特点。
这对于控制系统的设计和优化具有重要意义。
在实际工程中，我们常常需要针对欠阻尼的系统进行补偿和控制，以确保系统的稳定性和性能。
了解单位阶跃响应欠阻尼状态曲线的意义是至关重要的。
五、个人观点和理解作为文章撰稿人，我个人认为深入理解二阶系统的单位阶跃响应欠阻尼状态曲线对于控制理论和工程应用都具有重要意义。
通过对系统振荡特性和动态响应的深入分析，我们可以更好地设计控制算法和优化系统性能。
在工程实践中，对于欠阻尼系统的控制和补偿也需要特别注意，以确保系统的稳定性和可靠性。
单位阶跃响应曲线
单位阶跃响应曲线是一种描述系统对单位阶跃信号输入的响应的曲线。
在控制系统中，单位阶跃响应曲线可以用于分析系统的稳定性和性能。
对于一个标准二阶系统，其单位阶跃响应曲线通常由以下步骤绘制：
1.定义系统的传递函数，如H(s)=1/(s^2+2*zeta*s+1)。
2.通过Matlab等软件，设定不同的阻尼比（zeta）值，如0、0.3、0.7、1。
3.对于每个阻尼比值，计算系统的单位阶跃响应。
4.将时间（t）作为横坐标，将响应（y）作为纵坐标，绘制出对应的单位阶跃响应曲线。
通过观察不同阻尼比下的单位阶跃响应曲线，可以发现阻尼比对系统响应的影响。
例如，阻尼比越小，上升时间和峰值时间越小，但超调量越大，调节时间也越大。
这表明系统对单位阶跃信号的响应速度更快，但稳定性较差。
相反，阻尼比越大，系统的响应速度较慢，但稳定性较好。
需要注意的是，单位阶跃响应曲线只是描述系统对单位阶跃信号的响应的一种方式，实际上还有其他类型的响应曲线，如正弦波响应曲线等。
此外，绘制单位阶跃响应曲线时需要选择合适的阻尼比值，以便更好地分析系统的性能。

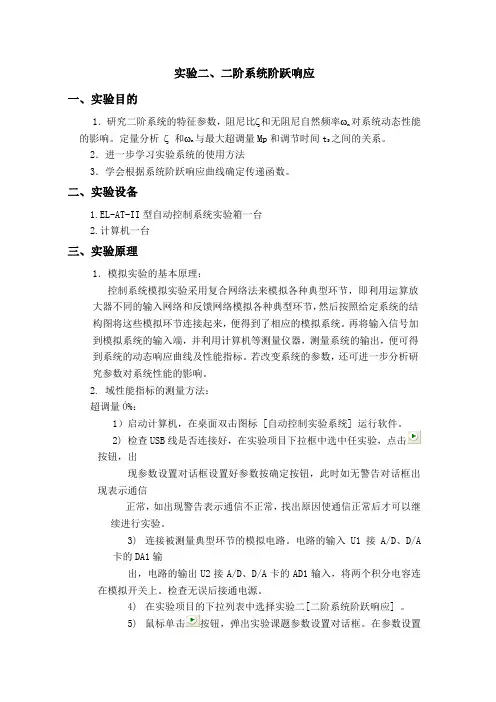

实验二、二阶系统阶跃响应一、实验目的1．研究二阶系统的特征参数，阻尼比ζ和无阻尼自然频率ωn对系统动态性能的影响。
定量分析ζ和ωn 与最大超调量Mp和调节时间tS之间的关系。
2．进一步学习实验系统的使用方法3．学会根据系统阶跃响应曲线确定传递函数。
二、实验设备1.EL-AT-II型自动控制系统实验箱一台2.计算机一台三、实验原理1．模拟实验的基本原理：控制系统模拟实验采用复合网络法来模拟各种典型环节，即利用运算放大器不同的输入网络和反馈网络模拟各种典型环节，然后按照给定系统的结构图将这些模拟环节连接起来，便得到了相应的模拟系统。
再将输入信号加到模拟系统的输入端，并利用计算机等测量仪器，测量系统的输出，便可得到系统的动态响应曲线及性能指标。
若改变系统的参数，还可进一步分析研究参数对系统性能的影响。
2. 域性能指标的测量方法：超调量Ó%：1）启动计算机，在桌面双击图标 [自动控制实验系统] 运行软件。
2) 检查USB线是否连接好，在实验项目下拉框中选中任实验，点击按钮，出现参数设置对话框设置好参数按确定按钮，此时如无警告对话框出现表示通信正常，如出现警告表示通信不正常，找出原因使通信正常后才可以继续进行实验。
3)连接被测量典型环节的模拟电路。
电路的输入U1接A/D、D/A卡的DA1输出，电路的输出U2接A/D、D/A卡的AD1输入，将两个积分电容连在模拟开关上。
检查无误后接通电源。
4)在实验项目的下拉列表中选择实验二[二阶系统阶跃响应] 。
5)鼠标单击按钮，弹出实验课题参数设置对话框。
在参数设置对话框中设置相应的实验参数后鼠标单击确认等待屏幕的显示区显示实验结果6)利用软件上的游标测量响应曲线上的最大值和稳态值，代入下式算出超调量：YMAX - Y∞Ó%=——————×100% Y∞TP 与TP：利用软件的游标测量水平方向上从零到达最大值与从零到达95%稳态值所需的时间值，便可得到TP 与TP。
