凸透镜的原理与应用

凸透镜成像原理与应用

在我们的日常生活中，凸透镜是一个非常常见的物品。它不仅被广泛应用于眼镜、相机等光学仪器中，还在许多科学研究和工业生产中发挥着重要作用。本文将从凸透镜的成像原理和应用两个方面进行探讨。

1. 凸透镜成像原理

凸透镜成像的原理可以简单地用光线光学来解释。光线在经过凸透镜时，会发生折射现象。根据光线在凸透镜上的折射规律，光线经过凸透镜后会向主光轴偏折。光线越靠近光轴，偏折角度越小；光线越偏离光轴，偏折角度越大。这种折射现象使得凸透镜能够聚焦光线。

当一束平行光射向凸透镜时，经过折射后会会聚到一个焦点上。这个焦点距离凸透镜的距离被称为焦距。焦点的位置取决于凸透镜的曲率半径和折射率等因素。当光线从比焦点距离更远的位置射向凸透镜时，聚焦后的像会出现在焦点的后方；反之，当光线从焦点距离更近的位置射向凸透镜时，聚焦后的像会出现在焦点的前方。

2. 凸透镜的应用

2.1 眼镜

凸透镜在眼镜领域的应用非常广泛。人眼度数不正常时，可以通过佩戴凸透镜眼镜来矫正视力问题。近视眼的治疗常用的凸透镜为凹透镜，它能够将光线发散从而改变光线的聚焦位置；而远视眼则需要使用凸透镜，使得光线能够更好地聚焦在视网膜上。通过凸透镜眼镜的使用，人们可以明显改善视力，并提高生活和工作的质量。

2.2 摄影

凸透镜在摄影领域中发挥着重要作用。相机镜头中的凸透镜能够调整光线的聚焦位置和角度，使得拍摄的照片能够更加清晰和真实。不同类型的凸透镜可以产生不同的效果，例如鱼眼镜头可以呈现出广角效果，突出景物的畸变和特殊效果。凸透镜的应用让摄影艺术更加丰富多样。

2.3 显微镜

凸透镜在科学研究中的应用也非常广泛，尤其是在显微镜领域。显微镜通过使用凸透镜来放大物体的微小结构，使得人们可以观察到肉眼无法看见的细微细节。这种放大的原理是通过将光线聚焦于样本上方的焦点上，然后使用凸透镜再次聚焦在显微镜眼镜内的焦点上，从而放大物体。

总结

凸透镜成像原理的简单解释和凸透镜的应用展示了它在光学仪器、眼镜、摄影和科学研究等领域的重要性。凸透镜的设计和优化不仅使得我们能够享受更好的视觉体验，同时也为科学探索和创新提供了强有力的工具。

第 1 页 共 20 页 专题35 凸透镜成像规律与应用

凸透镜成像规律及应用是初中物理中重难点之一，也是各省市中考必考考点之一。凸透镜考查较为难些，有时还以多选的形式出现，综合考查整章内容，具有较高的选拔功能。

一、 凸透镜成像规律：

1、凸透镜静态成像规律

物距(u) u>2f u=2f f

像距(v) f2f

不成像 v>u

正倒 倒立 倒立 倒立 正立

大小 缩小 等大 放大 放大

虚实 实像 实像 实像 虚像

应用 照相机、

摄像机 测焦距 幻灯机、电影机、投影仪 强光聚焦手电筒、平行光线 放大镜

特点 二倍焦距分大小 一倍焦距分虚实

物像位

置关系 物像异侧 物像异侧 物像异侧 物像同侧

成像

作图

也可以结合下图记忆：

例题1 （2021上海）凸透镜成像，焦距是 10 厘米，蜡烛和凸透镜之间的距离是 35 厘米，能成像的性质是（ ）

A．放大实像 B．放大虚像 C．等大实像 D．缩小实像

【答案】D。

【解析】凸透镜焦距是 10 厘米，蜡烛和凸透镜之间的距离是 35 厘米，物距大于二倍焦距，考点透视

迷津点拨与点对点讲练

第 2 页 共 20 页 根据凸透镜成像规律可知，此时成倒立、缩小的实像，选D。

【点拨】已知物距、像距或成像性质中的任意一项，都可以判断其他两项。另外，已知物距和像距的关系（常常以图的形式已知），也可以判断像的性质，u>v，成倒立、缩小的实像；当u

对点练：（2021江苏苏州高新区实验初级中学三模）小明将蜡烛、凸透镜和光屏调到如图所示位置时，在光屏上得到了一个清晰的像，这个像一定是______（选填“放大”、“缩小”或“等大”）的。若将凸透镜向右移动______cm，屏上即可再次成清晰的像。

【答案】放大 15。

【解析】当如图位置时，物距u=25cm，像距v=40cm，u

2、凸透镜成像动态规律：

（1）透镜位置不变，移动蜡烛、光屏：

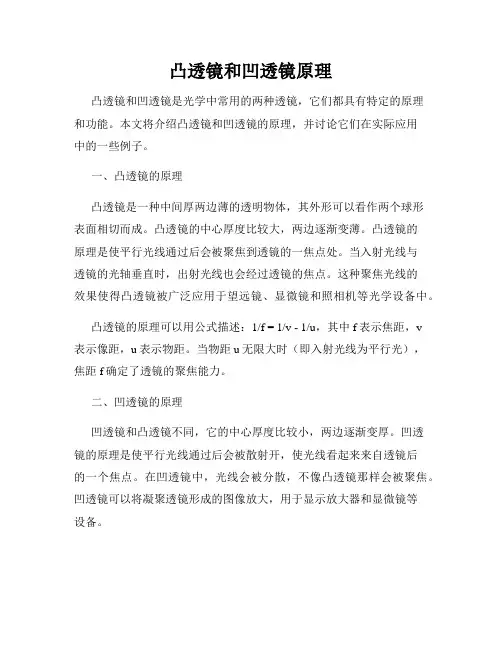

凸透镜和凹透镜原理

凸透镜和凹透镜是光学中常用的两种透镜，它们都具有特定的原理和功能。本文将介绍凸透镜和凹透镜的原理，并讨论它们在实际应用中的一些例子。

一、凸透镜的原理

凸透镜是一种中间厚两边薄的透明物体，其外形可以看作两个球形表面相切而成。凸透镜的中心厚度比较大，两边逐渐变薄。凸透镜的原理是使平行光线通过后会被聚焦到透镜的一焦点处。当入射光线与透镜的光轴垂直时，出射光线也会经过透镜的焦点。这种聚焦光线的效果使得凸透镜被广泛应用于望远镜、显微镜和照相机等光学设备中。

凸透镜的原理可以用公式描述：1/f = 1/v - 1/u，其中f表示焦距，v表示像距，u表示物距。当物距u无限大时（即入射光线为平行光），焦距f确定了透镜的聚焦能力。

二、凹透镜的原理

凹透镜和凸透镜不同，它的中心厚度比较小，两边逐渐变厚。凹透镜的原理是使平行光线通过后会被散射开，使光线看起来来自透镜后的一个焦点。在凹透镜中，光线会被分散，不像凸透镜那样会被聚焦。凹透镜可以将凝聚透镜形成的图像放大，用于显示放大器和显微镜等设备。 凹透镜的原理也可以用公式1/f = 1/v + 1/u来描述，其中f表示焦距，v表示像距，u表示物距。不同于凸透镜，凹透镜在物距u为无限大时无法形成实际焦点。

三、凸透镜和凹透镜的应用

1. 凸透镜应用举例

凸透镜的聚焦特性使其在很多设备中得到应用。望远镜是凸透镜的一个典型应用，它使用凸透镜将远处的物体聚焦到观察者的眼睛中，从而实现放大效果。显微镜也使用凸透镜来放大微小的物体，使其能够被人眼清晰观察到。照相机中的镜头通常也使用凸透镜来调节焦距，从而实现不同距离的物体的清晰成像。

2. 凹透镜应用举例

凹透镜主要用于放大器和显微镜等设备。在放大器中，凸透镜可以将一幅小的图像放大到更大尺寸，使人们能够更清楚地观察到细节。显微镜中的物镜也使用凹透镜来实现放大功能。凹透镜还可以用于矫正近视眼，通过散射光线来纠正视力缺陷，使视物变得清晰。

凸透镜成像原理

显微镜和放大镜起着同样的作用，就是把近处的微小物体成一放大的像，以供人眼观察。只是显微镜比放大镜可以具有更高的放大率而已。 图2是物体被显微镜成像的原理图。图中为方便计，把物镜L1和目镜L2均以单块透镜表示。物体AB位于物镜前方，离开物镜的距离大于物镜的焦距，但小于两倍物镜焦距。所以，它经物镜以后，必然形成一个倒立的放大的实像A'B'。 A'B'位于目镜的物方焦点F2上，或者在很靠近F2的位置上。再经目镜放大为虚像A''B''后供眼睛观察。虚像A''B''的位置取决于F2和A'B'之间的距离，可以在无限远处（当A'B'位于F2上时），也可以在观察者的明视距离处（当A'B'在图中焦点F2之右边时）。目镜的作用与放大镜一样。所不同的只是眼睛通过目镜所看到的不是物体本身，而是物体被物镜所成的已经放大了一次的像。凸透镜成像原理

显微镜的重要光学技术参数

折叠

在镜检时，人们总是希望能清晰而明亮的理想图象，这就需要显微镜的各项光学技术参数达到一定的标准，并且要求在使用时，必须根据镜检的目的和实际情况来协调各参数的关系。只有这样，才能充分发挥显微镜应有的性能，得到满意的镜检效果。 显微镜的光学技术参数包括：数值孔径、分辨率、放大率、焦深、视场宽度、覆盖差、工作距离等等。这些参数并不都是越高越好，它们之间是相互联系又相互制约的，在使用时，应根据镜检的目的和实际情况来协调参数间的关系，但应以保证分辨率为准。

1. 数值孔径 数值孔径简写NA，数值孔径是物镜和聚光镜的主要技术参数，是判断两者（尤其对物镜而言）性能高低的重要标志。其数值的大小，分别标刻在物镜和聚光镜的外壳上。 数值孔径（NA）是物镜前透镜与被检物体之间介质的折射率（n）和孔径角（u）半数的正弦之乘积。用公式表示如下：NA=nsinu/2 孔径角又称"镜口角"，是物镜光轴上的物体点与物镜前透镜的有效直径所形成的角度。孔径角越大，进入物镜的光通亮就越大，它与物镜的有效直径成正比，与焦点的距离成反比。 显微镜观察时，若想增大NA值，孔径角是无法增大的，唯一的办法是增大介质的折射率n值。基于这一原理，就产生了水浸物镜和油浸物镜，因介质的折射率n值大于1，NA值就能大于1。 数值孔径最大值为1.4，这个数值在理论上和技术上都达到了极限。目前，有用折射率高的溴萘作介质，溴萘的折射率为1.66,所以NA值可大于1.4。 这里必须指出，为了充分发挥物镜数值孔径的作用，在观察时，聚光镜的NA值应等于或略大于物镜的NA值。 数值孔径与其他技术参数有着密切的关系，它几乎决定和影响着其他各项技术参数。它与分辨率成正比，与放大率成正比，与焦深成反比，NA值增大，视场宽度与工作距离都会相应地变小。 2. 分辨率 显微镜的分辨率是指能被显微镜清晰区分的两个物点的最小间距，又称"鉴别率"。其计算公式是σ=λ/NA 式中σ为最小分辨距离；λ为光线的波长；NA为物镜的数值孔径。可见物镜的分辨率是由物镜的NA值与照明光源的波长两个因素决定。NA值越大，照明光线波长越短，则σ值越小，分辨率就越高。要提高分辨率，即减小σ值，可采取以下措施（1） 降低波长λ值，使用短波长光源。（2） 增大介质n值以提高NA值（NA=nsinu/2）。（3） 增大孔径角u值以提高NA值。（4） 增加明暗反差。
