以下为本次课程设计作业报告的格式和范例，要求同学们结合自己所做工作进行改动，不得摘抄范例！在相机镜头作业完成后附录上入门教学中所有例子的 report graphic 6 (见zemax>reports menu)，
在完成以上作业情况下，感兴趣的同学可做《光设ZEMAX_实验讲义》中的范例和本次课程设计中相机镜头的公差分析，可进一步实质性的学习光学设计，学习结果也可附录在报告后面。
《Zemax软件设计教程_1》和《光学设计实例-黄惠杰》，是上光和长光的培训课件，同学们可做进一步了解光学设计的理论知识和设计思路。
有什么问题，欢迎同学们提问！
2
工程光学课程设计
名 称： 工程光学课程设计
院 系： 电子科学与应用物理学院
班 级： 应用物理10-
学 号：
学生姓名：
指导教师：
2013 年 07 月 日
3 一、课程设计的任务和要求
要求：1、具备独立查阅光学设计理论和像差分析的相关文献和资料；能提出并较好地的实施方案；具有收集、加工各种信息及获得新知识的能力。
2、具备独立设计简单透镜组，能用zemax软件对初级像差进行分析和校正，从而对镜头进行优化设计的能力。
3、具备采用计算机软件进行数值计算、仿真、绘图等能力。
4、工作努力，遵守纪律，工作作风严谨务实，按期圆满完成规定的任务。
5、综述简练完整，立论正确，论述充分，结论严谨合理；文字通顺，技术用语准确，符号统一，编号齐全，书写工整规范，图表完备、整洁、正确。
6、工作中有创新意识，对前人工作有一定改进或独特见解。
光学系统设计(五)
一、单项选择题（本大题共 20小题。每小题 1 分，共 20 分）
在每小题列出的四个备选项中只有一个是正确的，请将其代码填写在题后的括号内。错选、多选或未选均无分。
1．对于密接双薄透镜系统，要消除二级光谱，两透镜介质应满足 ( )。
A.相对色散相同，阿贝常数相差较小 B.相对色散相同，阿贝常数相差较大
C.相对色散相差较大，阿贝常数相同 D.相对色散相差较小，阿贝常数相同
2．对于球面反射镜，其初级球差表达公式为 ( )。
A.2h81L B. 2h81L C. 2h41L D. 2h41L
3．下列光学系统中属于大视场大孔径的光学系统是 ( )。
A.显微物镜 B.望远物镜 C.目镜 D. 照相物镜
4．场曲之差称为 ( )。
A.球差 B. 彗差C. 像散 D. 色差
5．初级球差与视场无关，与孔径的平方成 ( )。
A.正比关系 B.反比关系 C.倒数关系 D.相反数关系
6．下面各像差中能在像面上产生彩色弥散斑的像差有( )。
A.球差 B.场曲 C.畸变 D.倍率色差
7．不会影响成像清晰度的像差是 ( )。
A.二级光谱 B.彗差 C.畸变 D.像散
8．下列光学系统中属于大视场小孔径的光学系统是 ( )。
A.显微物镜 B.望远物镜 C.目镜 D. 照相物镜
9．正弦差属于小视场的 ( )。
A.球差 B. 彗差C. 畸变 D. 色差
10．初级子午彗差和初级弧矢彗差之间的比值为 ( )。
：1 ：1 C.5：1 ：1
11．光阑与相接触的薄透镜重合时，能够自动校正 ( )。
A.畸变 B.场曲 C.球差 D.二级光谱

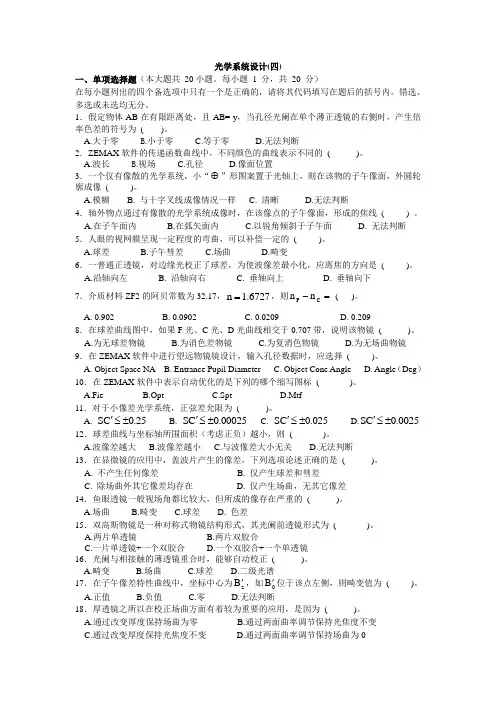

光学系统设计(四)
一、单项选择题（本大题共 20小题。每小题 1 分，共 20 分）
在每小题列出的四个备选项中只有一个是正确的，请将其代码填写在题后的括号内。错选、多选或未选均无分。
1．假定物体AB在有限距离处，且AB=-y，当孔径光阑在单个薄正透镜的右侧时，产生倍率色差的符号为 ( )。
A.大于零 B.小于零 C.等于零 D.无法判断
2．ZEMAX软件的传递函数曲线中，不同颜色的曲线表示不同的 ( )。
A.波长 B.视场 C.孔径 D.像面位置
3．一个仅有像散的光学系统，小“”形图案置于光轴上，则在该物的子午像面，外圆轮廓成像 ( )。
A.模糊 B. 与十字叉线成像情况一样 C. 清晰 D.无法判断
4．轴外物点通过有像散的光学系统成像时，在该像点的子午像面，形成的焦线 ( ) 。
A.在子午面内 B.在弧矢面内 C.以锐角倾斜于子午面 D. 无法判断
5．人眼的视网膜呈现一定程度的弯曲，可以补偿一定的 ( )。
A.球差 B.子午彗差 C.场曲 D.畸变
6．一普通正透镜，对边缘光校正了球差，为使波像差最小化，应离焦的方向是 ( )。
A.沿轴向左 B. 沿轴向右 C. 垂轴向上 D. 垂轴向下
7．介质材料ZF2的阿贝常数为32.17，6727.1n，则CFnn ( )。
A. 0.902 B. 0.0902 C. 0.0209 D. 0.209
8．在球差曲线图中，如果F光、C光、D光曲线相交于0.707带，说明该物镜 ( )。
A.为无球差物镜 B.为消色差物镜 C.为复消色物镜 D.为无场曲物镜
工程光学复试知识点总结
第一部分：基本概念
1.1 光学基础知识
光的概念、光的传播、光的反射和折射、光的波动性和粒子性等
1.2 光的几何光学
光的几何光学基本假设、光的几何光学基本定律、光的几何光学的典型应用
1.3 光的物理光学
光的物理光学基本原理、光的衍射和干涉、光的偏振等
第二部分：光学系统设计
2.1 光学成像系统设计
成像系统设计的基本原理、成像系统设计的基本方法、成像系统设计的常见问题及解决方法
2.2 光学仪器设计
光学仪器设计的基本原理、光学仪器设计的基本方法、光学仪器设计的实际应用
2.3 光学系统优化
光学系统的成像质量评估、光学系统的成像质量优化、光学系统的成像质量控制
第三部分：光学材料与元器件
3.1 光学材料
光学材料的基本特性、光学材料的分类与应用、光学材料的制备和加工技术
3.2 光学元器件
光学透镜、光学棱镜、光学偏振器件、光学滤波器件等光学元器件的基本原理、性能特点和制备工艺
3.3 光学薄膜
光学薄膜的基本原理、光学薄膜的设计和制备、光学薄膜的应用和发展趋势
第四部分：光学测量与检测技术 4.1 光学测量基础
光学测量的基本原理、光学测量的基本方法、光学测量的常见问题及解决方法
4.2 光学检测技术
光学检测技术的基本原理、光学检测技术的基本方法、光学检测技术的实际应用
4.3 光学测量仪器
光学显微镜、光学干涉仪、光学光谱仪等光学测量仪器的基本原理、性能特点和使用方法
第五部分：光学影像处理与分析
5.1 光学影像处理基础
光学影像处理的基本原理、光学影像处理的基本方法、光学影像处理的常见问题及解决方法
5.2 光学影像分析技术
光学影像分析技术的基本原理、光学影像分析技术的基本方法、光学影像分析技术的实际应用
5.3 光学影像处理与分析软件
常用的光学影像处理与分析软件的特点、功能和使用方法
第六部分：光学工程应用
6.1 光学传感技术
光学传感技术的基本原理、光学传感技术的常见应用、光学传感技术的发展趋势
