透镜的原理及应用

透镜及其应用教案

引言

透镜是光学中一个极其重要的概念，广泛应用于各个领域中。透镜的物理原理和应用也是高中物理课程中重要的内容之一，本文旨在探讨透镜的基本原理和应用，并介绍一份透镜及其应用的教案，以帮助教育工作者更好地教授相关知识。

一、透镜的基本原理

透镜是一种利用光学原理制成的光学元件，可以将光束聚焦或者分散。透镜的基本原理可以利用几何光学的方法来解释，它是通过透镜中的折射和反射来实现的。

1. 透镜的类型

根据透镜的形状和功能不同，可以将透镜分为正透镜和负透镜两种。正透镜又称为凸透镜，它是向外凸出的，可以将光线聚焦到一个点上，是物镜和目镜的主要构成部分。负透镜又称为凹透镜，它是向内凹陷的，能够将光线发散开，是望远镜中放大镜的主要构成部分。

2. 透镜的光程与倍率 透镜对光线的聚焦能力是通过其光学焦点来描述的，透镜表面上某一点所对应的光学焦点被叫做物距，也叫入射光焦点；而透镜后表面的某一点所对应的光学焦点被称为像距或出射光焦点。可以根据这些参数计算透镜的光程和倍率，从而进一步了解透镜的作用和效果。

3. 透镜的成像原理

透镜的成像原理是光学中一个非常重要而且基础的部分，它可以用来解释物体成像的机制，也可以应用于建立光学系统。透镜成像主要分为实像和虚像两种，实像是指图像能够在透镜同侧成像，可以被屏幕捕获，虚像则是指图像只能在透镜另一侧成像，观察者无法直接观察到。

二、透镜在现代科技中的应用

透镜在现代科技中应用广泛，其中一些领域涉及到宇宙科学、医疗技术、通讯技术和文化遗产的保护等等。以下是几个重要的应用：

1. 望远镜和显微镜 透镜是望远镜和显微镜中不可或缺的部分，它们通过透镜的放大和聚焦作用，能够使人们更深入地观察天体和微观结构，从而促进人类对宇宙和生命的理解。

2. 照相机和手机相机

透镜是照相机和手机相机质量好坏的关键之一，它决定了相机的焦距、光学放大倍数、景深和色彩表现等等。近年来，随着手机相机的发展，透镜的制造和优化也在不断提升，为人们提供更多的影像创作空间。

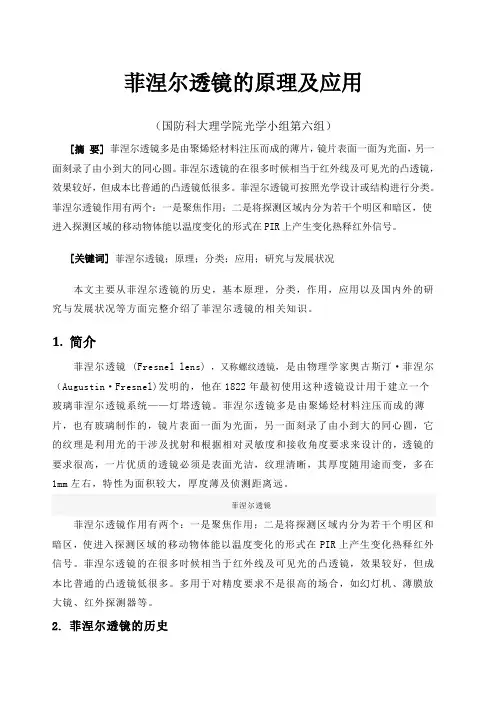

菲涅尔透镜的原理及应用

（国防科大理学院光学小组第六组）

[摘 要] 菲涅尔透镜多是由聚烯烃材料注压而成的薄片，镜片表面一面为光面，另一面刻录了由小到大的同心圆。菲涅尔透镜的在很多时候相当于红外线及可见光的凸透镜，效果较好，但成本比普通的凸透镜低很多。菲涅尔透镜可按照光学设计或结构进行分类。菲涅尔透镜作用有两个：一是聚焦作用；二是将探测区域内分为若干个明区和暗区，使进入探测区域的移动物体能以温度变化的形式在PIR上产生变化热释红外信号。

[关键词] 菲涅尔透镜；原理；分类；应用；研究与发展状况

本文主要从菲涅尔透镜的历史，基本原理，分类，作用，应用以及国内外的研究与发展状况等方面完整介绍了菲涅尔透镜的相关知识。

1. 简介

菲涅尔透镜 (Fresnel lens) ，又称螺纹透镜，是由物理学家奥古斯汀·菲涅尔（Augustin·Fresnel)发明的，他在1822年最初使用这种透镜设计用于建立一个玻璃菲涅尔透镜系统——灯塔透镜。菲涅尔透镜多是由聚烯烃材料注压而成的薄片，也有玻璃制作的，镜片表面一面为光面，另一面刻录了由小到大的同心圆，它的纹理是利用光的干涉及扰射和根据相对灵敏度和接收角度要求来设计的，透镜的要求很高，一片优质的透镜必须是表面光洁，纹理清晰，其厚度随用途而变，多在1mm左右，特性为面积较大，厚度薄及侦测距离远。

菲涅尔透镜

菲涅尔透镜作用有两个：一是聚焦作用；二是将探测区域内分为若干个明区和暗区，使进入探测区域的移动物体能以温度变化的形式在PIR上产生变化热释红外信号。菲涅尔透镜的在很多时候相当于红外线及可见光的凸透镜，效果较好，但成本比普通的凸透镜低很多。多用于对精度要求不是很高的场合，如幻灯机、薄膜放大镜、红外探测器等。

2. 菲涅尔透镜的历史 通过将数个独立的截面安装在一个框架上从而制作出更轻更薄的透镜，这一想法常被认为是由布封伯爵提出的。(1743-1794)提议用单片薄玻璃来研磨出这样的透镜。而法国物理学家兼工程师亦对这种透镜在灯塔上的应用寄予厚望。根据的描述，1823年，第一枚菲涅尔透镜被用在了的哥杜昂灯塔（Phare de Cordouan）上；透过它发射的光线可以在20英里（32千米）以外看到。物理学家大卫·布儒斯特爵士被看作是促使在灯塔中使用这种透镜的推动者。

未知驱动探索，专注成就专业

1

透镜及其应用

1. 引言

透镜是一种光学器件，广泛应用于各个领域。透镜能够对光进行折射和散射，从而实现对光线的聚焦和分散。本文将介绍透镜的基本原理、分类以及其在不同领域的应用。

2. 透镜的基本原理

透镜的基本原理是利用其曲面对光进行折射，使光线发生弯曲。透镜具有两种基本形状：凸透镜和凹透镜。凸透镜的中央较厚，边缘较薄，能够使光线收束到一个点，称之为焦点；凹透镜则使光线发散。

透镜的折射效应可以通过薄透镜公式来描述。薄透镜公式是一个基本的关系式，用于计算透镜的焦距。对于一个薄透镜而言，其焦距f与物距p和像距q之间存在以下关系：

1/f = 1/p + 1/q

透镜的焦距可以是正的或负的，取决于透镜的形状以及物体和像的相对位置。 未知驱动探索，专注成就专业

2

3. 透镜的分类

根据透镜的形状和功能，透镜可以被分为以下几类：

3.1 凸透镜

凸透镜是最常见的透镜类型，其曲面向外凸起。凸透镜能够使光线汇聚到一个点上，称之为正透镜。凸透镜广泛应用于望远镜、显微镜、摄影镜头等光学仪器中。

3.2 凹透镜

凹透镜与凸透镜相反，其曲面向内凹陷。凹透镜使光线发散，称之为负透镜。凹透镜常用于矫正近视眼镜、放大镜等设备中。

3.3 双凸透镜

双凸透镜是由两个凸透镜组合而成的，其形状为两个曲面朝外凸起。双凸透镜具有更强的聚焦能力，可应用于激光器、光学测量仪器等领域。 未知驱动探索，专注成就专业

3

3.4 双凹透镜

双凹透镜由两个凹透镜组合而成，其形状为两个曲面向内凹陷。双凹透镜可用于消除色差以及其他光学实验中。

3.5 平凸透镜和平凹透镜

平凸透镜和平凹透镜具有一个曲面和一个平面。它们通常用于改变光线的传播方向，例如在显微镜中用于将物体的实际影像转化为虚拟影像。

4. 透镜在不同领域的应用

透镜作为一种重要的光学器件，应用广泛。以下是透镜在不同领域的主要应用：

4.1 光学仪器

第３ｏ卷第１期　２００８年２月　光学仪器　ＯＰＴＩＣＡＬ　ＩＮＳＴＲＵＭＥＮＴＳ　Ｖ０ｌ＿３０，Ｎｏ．１　Ｆｅｂｒｕａｒｙ，２００８　

文章编号：１００５—５６３０（２００８）０１—００３４—０６　

透射式光热透镜技术的原理和应用　

李绪平　，蒋晓东　，郑万国　，郭袁俊　＊　

（１．中国工程物理研究院激光聚变研究中心，四川绵阳６２１９００；　２．电子科技大学物理电子学院，四川成都６１００５４；３．中核４０４总公司，甘肃兰州７３２８５０）　

摘要：透射式光热透镜技术是光热偏转技术的新发展。介绍了透射式光热透镜技术测量光学玻　

璃、光学薄膜弱吸收的基本原理和装置。用Ｍａｔｌａｂ对透射式光热透射技术的原理进行了模拟，　

对Ｋ９玻璃以及在Ｋ９玻璃上镀制的薄膜样品的弱吸收进行了测试。结果表明，透射式光热透　镜技术是一种高灵敏度的热波检测技术，其灵敏度最高可以达到０．ｉｐｐｍ，而且可以对膜层中的　缺陷进行检测。　

关键词：透射式光热透镜技术；弱吸收；缺陷；光学薄膜　中图分类号：Ｏ　４８４．５　文献标识码：Ａ　

Ｔｈｅ　ｐｒｉｎｃｉｐｌｅ　ａｎｄ　ａｐｐｌｉｃａｔｉｏｎ　ｆｏｒ　ｔｒａｎｓｍｉｓｓｉｏｎ　

ｐｈｏｔｏ－ｔｈｅｒｍａｌ　ｌｅｎｓ　ｔｅｃｈｎｉｑｕｅ　

ＬＩ　Ｘｕｐｉｎｇ　’　，ＪＩＡＮＧ　Ｘｉａｏｄｏｎｇ　，ＺＨＥＮＧ　Ｗａｎｇｕｏ　，ＧＵＯ　Ｙｕａｎｊ　７ｚ　（１．Ｌａｓｅｒ　Ｆｕｓｉｏｎ　Ｒｅｓｅａｒｃｈ　Ｃｅｎｔｅｒ，Ｃｈｉｎａ　Ａｃａｄｅｍｙ　ｏｆ　Ｅｎｇｉｎｅｅｒｉｎｇ　Ｐｈｙｓｉｃｓ，Ｍｉａｎｙａｎｇ　６２１９００，Ｃｈｉｎａ；　２．Ｓｃｈｏｏｌ　ｏｆ　Ｐｈｙｓｉｃａｌ　Ｅｌｅｃｔｒｏｎｉｃｓ，Ｕｎｉｖｅｒｓｉｔｙ　ｏｆ　Ｅｌｅｃｔｒｏｎｉｃ　Ｓｃｉｅｎｃｅ　ａｎｄ　Ｔｅｃｈｎｏｌｏｇｙ　ｏｆ　Ｃｈｉｎａ，Ｃｈｅｎｇｄｕ　６１００５４，Ｃｈｉｎａ；　３．Ｎｏ．４０４　Ｇｅｎｅｒａｌ　Ｃｏｒｐｏｒａｔｉｏｎ　ｏｆ　Ｃｈｉｎａ　Ｎｕｃｌｅｕｓ　Ｉｎｄｕｓｔｒｙ，Ｌａｎｚｈｏｕ　７３２８５０，Ｃｈｉｎａ）
