京广线牵引变电所放电接地保护装置检修方案探讨
王金智
(郑州铁路分局新乡供电段新乡453(幻
问题的提出
京广线是我国繁忙而重要的干线之一。997年元月,京广线安阳一郑州段电气化铁路开通运营,
198年京广线又实施提速改造〕列车运行速度的提
高,不仅恶化了电气化铁路的弓网关系,对接触网的
硬点、离线率、弓网间的接触压力以及接触网的抬升
量等主要技术指标提出了更高的要求,同时,也对牵
引供电设备的检修提出了新的挑战,特别是京广线,
由于提速调图,列车追踪时间极短,车流密度极大,
牵引负荷电流常常高达以刃A,且接触网检修作业实行“v型天窗”,:三年多来致使牵引变电所放电接地保护
装置及其附属设备如N相回流线等时刻通过强大的回流电流而无法正常检修。因此,如何检修放电接地保护装置值得探讨。
2供电制介绍
安阳一郑州段电气化铁道下设4个牵引变电所,
主接线型式都为简单接线(双T接线)。主变压器全
部采用云南变压器厂生产的阻抗匹配平衡牵引变压
器,供电方式采用直供加回流线方式。接触网回流方
式为:钢柱及下锚混凝土支柱采用双重绝缘回流线安
装。混凝土支柱采用非绝缘回流线安装。正常情况下
的取流路径为:变电所馈电线~接触悬挂~电力机车
~钢轨~吸_L线一回流线~变电所N线~主变压器275kv侧C相套管(由于放电接地保护装置与N线回流线相连接,致使该装置时刻处于带电状态。
3放电接地保护装置的作用
放电接地保护装置的作用主要是限制牵引变电所地电位的升高。在我国电气化铁道初期至80年代初,
回流回路与牵引变电所接地网均采用直接相连接的方
式(。由于采用这种方式,当铁路上有电力机车运行
时,将有部分负荷电流经轨、地回流流回牵引变电所
接地网。所以,在正常情况下,负荷电流通过牵引变电所接地装置,将产生电位,该电位将随负荷电流的大小而增减。为彻底解决负荷电流引起牵引变电所内
接地网电位的升高,在90年代的工程设计中,推广
采用了回流回路与牵引变电所不直接连接的方式。这
样,当电力机车正常运行,且接触网又无短路故障时,接地网中没有负荷电流通过,接地网电位也不会升高;当牵引变电所刀skV侧发生短路故障时,接

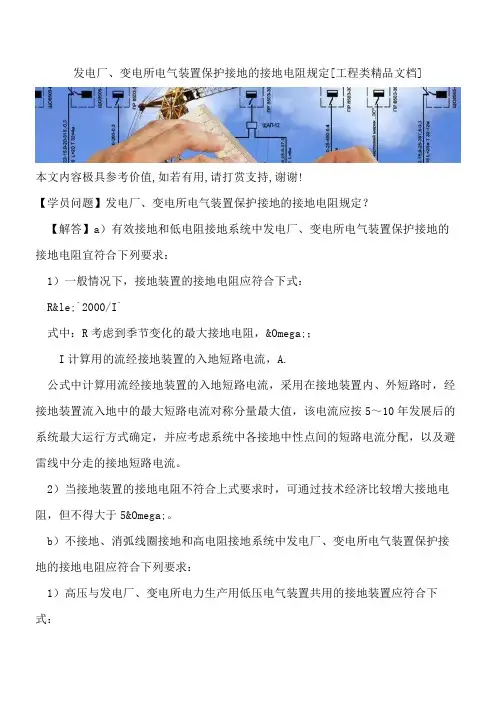

发电厂、变电所电气装置保护接地的接地电阻规定[工程类精品文档]
本文内容极具参考价值,如若有用,请打赏支持,谢谢!
【学员问题】发电厂、变电所电气装置保护接地的接地电阻规定？
【解答】a）有效接地和低电阻接地系统中发电厂、变电所电气装置保护接地的
接地电阻宜符合下列要求：
1）一般情况下，接地装置的接地电阻应符合下式：
R≤`2000/I`
式中：R考虑到季节变化的最大接地电阻，Ω；
I计算用的流经接地装置的入地短路电流，A.
公式中计算用流经接地装置的入地短路电流，采用在接地装置内、外短路时，经
接地装置流入地中的最大短路电流对称分量最大值，该电流应按5～10年发展后的
系统最大运行方式确定，并应考虑系统中各接地中性点间的短路电流分配，以及避
雷线中分走的接地短路电流。
2）当接地装置的接地电阻不符合上式要求时，可通过技术经济比较增大接地电
阻，但不得大于5Ω。
b）不接地、消弧线圈接地和高电阻接地系统中发电厂、变电所电气装置保护接
地的接地电阻应符合下列要求：
1）高压与发电厂、变电所电力生产用低压电气装置共用的接地装置应符合下
式：
R≤`120/I`
但不应大于4Ω。
2）高压电气装置的接地装置，应符合下式：
R≤`250/I`
式中：R考虑到季节变化的最大接地电阻，Ω；
I计算用的接地故障电流，A.
但不宜大于10Ω。
注：变电所的接地电阻值，可包括引进线路的避雷线接地装置的散流作用。
3）消弧线圈接地系统中，计算用的接地故障电流应采用下列数值：①对于装有
消弧线圈的发电厂、变电所电气装置的接地装置，计算电流等于接在同一接地装置
中同一系统各消弧线圈额定电流总和的1.25倍。②对于不装消弧线圈的发电厂、
变电所电气装置的接地装置，计算电流等于系统中断开最大一台消弧线圈或系统中
最长线路被切除时的最大可能残余电流值。

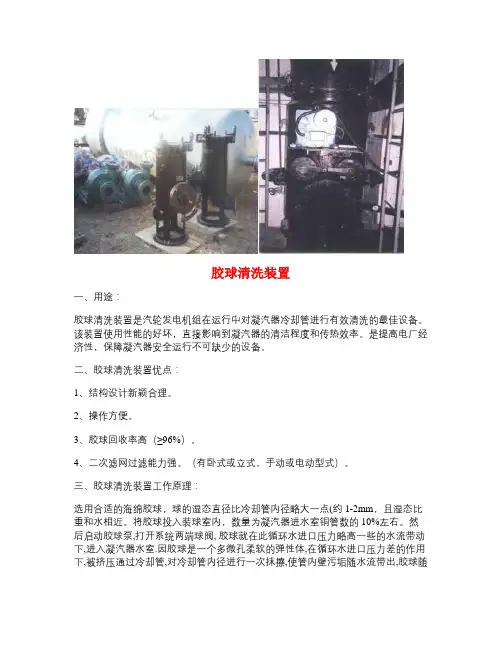

胶球清洗装置
一、用途：
胶球清洗装置是汽轮发电机组在运行中对凝汽器冷却管进行有效清洗的最佳设备。该装置使用性能的好坏，直接影响到凝汽器的清洁程度和传热效率。是提高电厂经济性，保障凝汽器安全运行不可缺少的设备。
二、胶球清洗装置优点：
1、结构设计新颖合理。
2、操作方便。
3、胶球回收率高（≥96%）。
4、二次滤网过滤能力强。（有卧式或立式，手动或电动型式）。
三、胶球清洗装置工作原理：
选用合适的海绵胶球，球的湿态直径比冷却管内径略大一点(约1-2mm，且湿态比重和水相近。将胶球投入装球室内，数量为凝汽器进水室铜管数的10%左右。然后启动胶球泵,打开系统两端球阀, 胶球就在此循环水进口压力略高一些的水流带动下,进入凝汽器水室.因胶球是一个多微孔柔软的弹性体,在循环水进口压力差的作用下,被挤压通过冷却管,对冷却管内径进行一次抹擦,使管内壁污垢随水流带出,胶球随循环水经出水管进入收球网,在收球网板的阻拦下,把胶球分离出来,由胶球泵抽出重新回到装球室,如此循环往复对凝汽器冷却管实现连续自动清洗.
四、胶球清洗装置的组成部分：
1、二次滤网 2、收球网 3、装球室 4、胶球泵 5、分汇器 6、控制柜 7、阀门和管路。
二次滤网
二次滤网是胶球清洗装置中的主要设备之一，它的作用是过滤冷却水，除去可能堵塞凝汽器管板及管子的杂物，保证海绵胶球正常投入及回收运行。特别是在水中含杂质污物多而又受季节变化影响大的开式冷却水系统中，二次滤网的作用尤为重要。
带蝶阀外旋式二次滤网
该系列二次滤网的冷却水从网芯外部流向网芯内部。利用蝶阀的导向使冷却水在二次滤网的网芯外产生旋转流动，从而将水中杂物从排污管排出。
电动旋转卧式二次滤网
该系列二次滤网由电动头外壳、网芯组成，冷却水从网芯外往内流动，进出口压差增大时自动开启电动头，网芯旋转；排污装置启动，杂质从排污管排出。
收球网(SF-1型
收球网是凝汽器海绵胶球清洗装置中回收胶球的关键设备。它安装在凝汽器循环水的出水管路中，从凝汽器出来的循环水和胶球经过收球网后，大部分循环水自收球网板间隙流出，胶球收回，并由胶球引出管流进胶球输送泵送入装球室，供再循环使用。
变电所接地装置技术交底书
表SG-4
工程项目名称 XX地铁2号线供电系统安装工程1标段
单位工程名称 XX地铁2号线供电系统安装工程1标段 分部工程名称 变电所安装工程
交 底 时 间 交 底 地 点
接受交底人员
技
术
交
底
内
容
1、接地装置安装技术标准及要求；
2、接地装置安装安全注意事项；
3、内容见附件。
交底人 接受交底负责人 接地装置安装技术交底
1.施工技术标准及要求：
⑴ 干线接地扁钢和支线接地扁钢尺寸均为50mm×5mm。
⑵ 交流设备接地方式是预埋件与所内接地干线相连，设备外壳与预埋件连接实现安全接地。需安全接地的设备本体或外壳，应通过1×70mm²软铜编织线与其基础预埋件相连；成排布置的设备，设备间应设有贯通的接地母排，并在其两端分别与基础预埋件引出端相连接；35kV开关柜内避雷器的工作接地时接到柜内接地母排，柜内接地母排采用1×240mm²电缆连接到接地扁钢预埋件；动力变压器中性点接地、400开关柜Ⅰ段、Ⅱ段的PE线采用1×240mm²连接到变电所强电接地母排。
⑶ 直流设备外壳与预埋件之间绝缘安装，负极柜的两套框架保护装置分别用电缆与夹层内的接地母排连接，母线上的直流避雷器工作接地，直接与夹层内的接地母排相连。
⑷ 所内干线接地扁钢沿墙敷设，距地面垂直高度约0.3m，距墙水平距离约0.02m。接地扁钢连接方式为搭焊接，焊接长度为100mm，搭接处应平滑过渡。在接地扁钢敷设路径上如设有地脚插座，则应向下躲开插座。如设有离壁墙，扁钢通过L型卡子固定在地面上；非离壁墙段，扁钢通过S型卡子固定在侧墙上。干线接地扁钢固定点间距在水平段约1m，在转弯处约为0.3-0.5m。干线接地扁钢表面均匀间隔刷涂黄绿漆条纹，条纹宽约为0.05m。
