一、施工概述

变电站接地网施工是为了防止因电气设备的故障或雷电击中而造成的大面积电气设备损坏和人身安全事故，确保电气设备正常运行和人员安全。本施工方案根据相关规定和标准，对变电站接地网的施工进行详细说明。

二、施工准备

1. 准备相关施工图纸和设计文件，包括接地网布置图、接地装置参数表等。

2. 申请施工许可证，并按照施工规范成立施工班组。

3. 准备施工所需的材料和设备，包括接地极、接地线、连接件、焊接设备等。

4. 组织施工人员进行相关安全培训，确保施工安全。

三、施工流程

1. 根据设计要求和布置图纸，确定接地网的布置位置和形式，并进行测量、定位。

2. 按照土质条件和接地装置参数表，选择适当的接地极类型，并合理布置。

3. 进行土质测试，确定接地电阻的设计值，并计算出适当数量的接地极。

4. 将接地极埋设到指定深度，并保证接地极与周围土壤的紧密接触。

5. 将接地极与变电站主体电气设备进行可靠连接，采用焊接或螺纹连接方式。

6. 安装接地线，保证接地线与接地极和电气设备之间的连续性。

7. 进行接地网的接线，确保各部分之间的导通性并采取相应的保护措施。

8. 进行接地系统的测量和测试，确保接地电阻符合规定要求。

9. 对接地系统进行记录和归档，包括接地极的位置和深度、接地线的型号和长度等。

四、施工安全措施

1. 施工人员必须佩戴好相关的劳动防护用具，如手套、安全鞋等。

2. 在施工现场设置明显的警示标志，确保施工区域的安全。

3. 在施工过程中，尽量减少对周围环境的影响，避免损坏周边设施。

4. 施工结束后，对施工现场进行清理，恢复原状。

五、质量控制

1. 施工前，进行相关设备和材料的验收，确保其符合要求。

2. 施工过程中，进行现场监督和检验，确保施工质量。

3. 施工结束后，进行接地系统的测试和整体验收，确保接地电阻符合要求。

4. 施工记录和验收报告进行归档，供后续参考。

变电站接地网施工方案

一、施工前的准备

1.1施工单位应严格按照变电站接地设计方案进行施工准备。施工前应认真查阅图纸和设计文件，了解接地系统的布置和施工要求。

1.2施工人员应熟悉相关的接地施工规范和标准，具备接地工程施工经验和技术能力。

1.3施工前应编制详细的施工计划，并进行合理的资源调配，确保施工进度和质量。

1.4施工单位应组织人员进行安全技术交底，对施工人员进行安全教育和培训，确保施工人员的安全作业。

1.5施工单位应准备好必要的施工工具和仪器设备，并经过检测和校准，确保施工的准确性和可靠性。

二、施工方法与流程

2.1接地线的敷设

2.1.1根据设计要求，选用合适的材料和规格的接地线，确保接地电阻符合要求。

2.1.2在施工前，应对接地线进行测量和检查，确保其质量满足设计要求。

2.1.3接地线的敷设应按照设计图纸进行，采用合适的敷设方式和固定方法，确保接地线的稳定性和安全性。 2.1.4接地线与设备金属构件的连接应牢固可靠，采用合适的连接方式，防止腐蚀、松动和电气接触不良。

2.1.5在接地线沿线应设立接地标志牌，以确保接地线的可视性和易识别性。

2.2构筑物接地

2.2.1根据设计要求，对变电站建筑物进行接地处理。施工前应对建筑物的金属构件进行清洁处理，确保与接地线的连接良好。

2.2.2接地网的黄铜接地极由施工方负责制作，并按照设计要求进行焊接和固定，保证其与接地线的连接良好。

2.2.3黄铜接地极应埋设在混凝土基底中，埋深要求按照设计要求进行，确保接地极的稳定性和接地效果。

2.2.4施工方应进行接地系统的绝缘测试和接地电阻测试，确保接地系统的安全可靠。

2.3环形接地网施工

2.3.1接地网环的敷设应按照设计图纸进行，采用合适的材料和规格的导体，确保接地电阻符合要求。

2.3.2接地网环的焊接应符合焊接工艺规范，并经过质量检测。

2.3.3接地网环的固定应采用合适的方法，确保接地网环的稳定性和安全性。

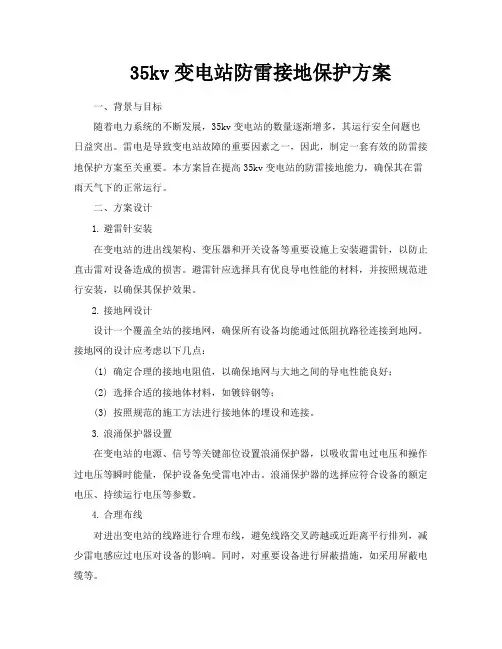

35kv变电站防雷接地保护方案

一、背景与目标

随着电力系统的不断发展，35kv变电站的数量逐渐增多，其运行安全问题也日益突出。雷电是导致变电站故障的重要因素之一，因此，制定一套有效的防雷接地保护方案至关重要。本方案旨在提高35kv变电站的防雷接地能力，确保其在雷雨天气下的正常运行。

二、方案设计

1. 避雷针安装

在变电站的进出线架构、变压器和开关设备等重要设施上安装避雷针，以防止直击雷对设备造成的损害。避雷针应选择具有优良导电性能的材料，并按照规范进行安装，以确保其保护效果。

2. 接地网设计

设计一个覆盖全站的接地网，确保所有设备均能通过低阻抗路径连接到地网。接地网的设计应考虑以下几点：

(1) 确定合理的接地电阻值，以确保地网与大地之间的导电性能良好；

(2) 选择合适的接地体材料，如镀锌钢等；

(3) 按照规范的施工方法进行接地体的埋设和连接。

3. 浪涌保护器设置

在变电站的电源、信号等关键部位设置浪涌保护器，以吸收雷电过电压和操作过电压等瞬时能量，保护设备免受雷电冲击。浪涌保护器的选择应符合设备的额定电压、持续运行电压等参数。

4. 合理布线

对进出变电站的线路进行合理布线，避免线路交叉跨越或近距离平行排列，减少雷电感应过电压对设备的影响。同时，对重要设备进行屏蔽措施，如采用屏蔽电缆等。 5. 维护与监测

定期对防雷接地系统进行检查和维护，确保其正常运行。同时，安装接地电阻在线监测系统，实时监测地网的电阻值变化，及时发现并处理问题。

三、实施步骤

1. 调研与设计阶段：对变电站的地形地貌、建筑结构、设备布局等进行详细调研，确定避雷针安装位置、接地网设计方案等。

2. 材料采购与施工准备阶段：根据设计方案采购必要的材料和设备，包括避雷针、接地体、浪涌保护器等。同时，做好现场施工准备工作，如清理场地、准备施工工具等。

3. 避雷针安装与接地网施工阶段：按照设计方案和施工规范进行避雷针的安装和接地网的施工。注意确保避雷针与设备之间的安全距离，以及接地体的埋设深度和连接质量。

第1篇

一、工程概况

变电站接地系统是变电站安全稳定运行的重要保障，其作用是保证变电站内设备和人员的接地安全。本方案针对某变电站接地系统进行施工，旨在确保变电站安全稳定运行。

二、施工准备

1. 施工人员：组织具有相关专业知识和经验的施工队伍，进行现场施工。

2. 施工材料：准备足够的接地材料和施工工具，如接地棒、接地线、接地电阻测试仪、绝缘手套、绝缘靴等。

3. 施工设备：配置必要的施工设备，如挖掘机、吊车、测量仪器等。

4. 施工图纸：熟悉施工图纸，明确施工内容和要求。

5. 施工安全：制定施工安全措施，确保施工过程中人员安全。

三、施工步骤

1. 施工前准备

（1）对施工现场进行勘查，了解变电站接地系统的现状，确定施工范围。

（2）对施工人员进行安全教育和技能培训，确保施工人员掌握施工技能和安全知识。

（3）准备施工材料、设备，确保施工顺利进行。

2. 施工过程

（1）接地体施工

1）根据设计图纸，确定接地体的位置、数量和尺寸。

2）挖掘接地体基坑，深度应满足设计要求，确保接地体埋设深度。

3）检查接地体材质，确保其符合设计要求。

4）将接地体放入基坑，进行固定，确保接地体稳定。

5）回填基坑，夯实土壤，确保接地体与土壤接触良好。 （2）接地线施工

1）根据设计图纸，确定接地线的走向、长度和数量。

2）沿接地线走向，挖掘沟槽，深度应满足设计要求。

3）将接地线埋设于沟槽中，确保接地线与接地体连接牢固。

4）回填沟槽，夯实土壤，确保接地线与土壤接触良好。

（3）接地电阻测试

1）使用接地电阻测试仪，对变电站接地系统进行测试。

2）根据测试结果，分析接地系统的接地电阻是否符合设计要求。

3）如接地电阻不符合设计要求，进行整改，直至满足要求。

4. 施工验收

（1）对施工过程进行自检，确保施工质量符合设计要求。

（2）邀请相关部门进行验收，对变电站接地系统进行验收。

（3）验收合格后，进行交付使用。
