A4 接地装置安装及隐蔽验收 报验申请表
工程名称： 青岛暖万家仓储建设项目-热力维修中心 编号：
致： 青岛东泰工程咨询有限公司 （监理单位）
我单位已完成了 塔吊基础接地装置安装 工程，
现报上该工程报验申请表，请予以审查和验收。
附件：
接地装置安装检验批质量验收记录表1份
电气接地装置隐蔽验收记录1份
承包单位（章）
项目经理
日 期
审查意见：
项目监理机构
总/专业监理工程师
日 期
本表一式三份，建设单位、监理单位、施工单位各一份
接地装置安装检验批质量验收记录表
山东省建设工程质量监督总站监制
鲁DQ-059
单位（子单位）工程名称 青岛暖万家仓储建设项目-热力维修中心
分部（子分部）工程名称 电气工程 验收部位 塔吊基础
施工单位 青岛九鼎峰建设集团有限公司 项目经理 陈国栋
分包单位 / 分包项目经理 /
施工执行标准名称及编号 《建筑电气工程施工质量验收规范》 GB50303-2002
GB50303-2002
《建筑电气工程施工质量验收规范》规定 施工单位检查评定记录 监理(建设)单位验收记录
主控项目 1 接地电阻值测试 第24.1.2条 符合规范及设计要求
2 接地装置测试点的设置 第24.1.1条 符合规范及设计要求
3 防雷接地的人工接地装置的接地干线埋设 第24.1.3条 /
4 接地模块的埋设深度、间距和基坑尺寸 第24.1.4条 /
5 接地模块设置应垂直或水平就位 第24.1.5条 /
一般项目 1 接地装置埋设深度、间距和搭接长度 第24.2.1条 符合规范要求
2 接地装置的材质和最小允许规格 第24.2.2条 符合规范要求
3 接地模块与干线的连接和干线材质选用 第24.2.3条 /
施工单位
检查评定结果 专业工长（施工员） 施工班组长

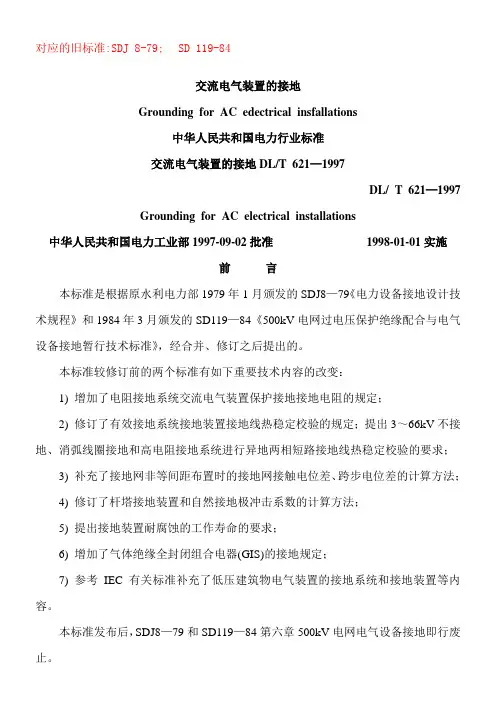

对应的旧标准:SDJ 8-79;SD 119-84
交流电气装置的接地
Grounding for AC edectrical insfallations
中华人民共和国电力行业标准
交流电气装置的接地DL/T 621—1997
DL/ T 621—1997
Grounding for AC electrical installations
中华人民共和国电力工业部1997-09-02批准 1998-01-01实施
前 言
本标准是根据原水利电力部1979年1月颁发的SDJ8—79《电力设备接地设计技术规程》和1984年3月颁发的SD119—84《500kV电网过电压保护绝缘配合与电气设备接地暂行技术标准》，经合并、修订之后提出的。
本标准较修订前的两个标准有如下重要技术内容的改变：
1) 增加了电阻接地系统交流电气装置保护接地接地电阻的规定；
2) 修订了有效接地系统接地装置接地线热稳定校验的规定；提出3～66kV不接地、消弧线圈接地和高电阻接地系统进行异地两相短路接地线热稳定校验的要求；
3) 补充了接地网非等间距布置时的接地网接触电位差、跨步电位差的计算方法；
4) 修订了杆塔接地装置和自然接地极冲击系数的计算方法；
5) 提出接地装置耐腐蚀的工作寿命的要求；
6) 增加了气体绝缘全封闭组合电器(GIS)的接地规定；
7) 参考IEC有关标准补充了低压建筑物电气装置的接地系统和接地装置等内容。
本标准发布后，SDJ8—79和SD119—84第六章500kV电网电气设备接地即行废止。 本标准的附录A、附录B、附录C、附录D和附录E是标准的附录，附录F是提示的附录。
本标准由电力工业部科学技术司提出。
本标准由电力工业部绝缘配合标准化技术委员会归口。
博学笃行 自强不息
1
接地装置是什么
接地装置是指用于保证电气设备外露的金属部分或者接地连接件与大地之间保持足够低的电阻，以确保人身安全和设备正常运行的一种装置。它通过将设备的金属外壳、电气回路或者导体与大地之间形成良好的导电通路，将不可避免产生的电流迅速地排散到大地中，以防止电击事故、静电积聚和电磁干扰等问题的发生。
接地装置的重要性不容忽视。首先，它能有效地保护人身安全。在电气设备故障时，如果未建立良好的接地系统，金属外壳或者电气回路可能会带有危险的电压。当人接触到带有电压的金属部分时，就会发生电击事故。而接地装置可以将这些电流引至地下，避免危险电压通过人体，从而保护了人身安全。
其次，接地装置对于设备的正常运行也十分重要。在电气系统中，如不对系统进行及时的接地处理，就可能会导致电气设备或电力电子设备的漏电流无法排除，进而导致系统的过流保护装置误动作，甚至导致设备的运行产生故障。通过接地装置，能够帮助设备有效地排散漏电流，确保设备的正常、稳定运行。
此外，静电积聚和电磁干扰也是需要注意的问题。在干燥的环境中，静电可能会在设备的金属外壳上产生积聚。通过良好的接地装置，可以将静电荷分散到地下，减少静电对设备的影响。同时，电磁干扰也是导致设备运行不稳定、信号传输受到干扰的常见问题。通过博学笃行 自强不息
2
接地装置，能够有效地减少电磁辐射和引入电磁波的可能，提高设备的稳定性和可靠性。
在实际应用中，接地装置有多种形式和分类。根据使用场合的不同，可以将接地装置分为保护接地、功能接地和信号接地等类型。保护接地主要用于提供电气设备的人身安全保护，通常采用黄绿色的接地线与大地连接。而功能接地则用于确保设备正常运行，通过低阻抗的接地系统来提供设备的零电位参考。信号接地则用于减小或消除信号系统中的共模干扰，并确保信号的准确传输。此外，接地装置还包括接地体、接地母线等组成部分，通过建立可靠的接地系统来保障设备和系统的正常工作。
电气装置安装工程接地装置施工及验收规范
中华人民共和国国家标准 GB 50169—92
第一章 总则
第条 为保证接地装置安装工程的施工质量、促进工程施工技术水平的提高，确保接地装置安全运行，制定本规范。
第条 本规范适用于电气装置的接地装置安装工程的施工及验收。
第条 接地装置的安装应按已批准的设计进行施工。
第条 采用的器材应符合国家现行技术标准的规定，井应有合格证件。
第条 施工中的安全技术措施，应符合本规范和现行有关安全技术标准的规定。
第条 接地装置的安装应配合建筑工程的施工，隐蔽部分必须在覆盖前会同有关单位做好中间检查及验收记录。
第条 接地装置的施工及验收，除按本规范的规定执行外，尚应符合国家现行的有关标准、规范的规定。
第二章 电气装置的接地
第一节 一般规定
第条 电气装置的下列金属部分。均应接地或与PEN线相接：
一、电机、变压器、电器、手携式或移动式用电器具等的金属底座和外壳。
二、电气设备的传动装置。
三、屋内外配电装置的金属或钢筋混凝土构架以及靠近带电部分的金属遮栏和金属门。
四、配电、控制、保护用的屏（柜、箱）及操作台等的金属框架和底座。 五、交、直流电力电缆的接头盒、终端头和膨胀器的金属外壳和电缆的金属护层、可触及的电缆金属保护管和穿线的钢管。
六、电缆桥架、支架和井架。
七、装有避雷线的电力线路杆塔。
八、装在配电线路杆下的电力设备。
九、在非沥青地面的居民区内，无避雷线的小接地电流架空电力线路的金属杆塔和钢筋混凝土杆塔。
十、电除尘器的构架。
十一、封闭母线的外壳及其他裸露的金属部分。
十二、六氟化硫封闭式组合电器和箱式变电站的金属箱体。
十三、电热设备的金属外壳。
十四、控制电缆的金属护层。
第条 电气装置的下列金属部分可不接地或不与PEN线相接：
一、在木质、沥青等不良导电地面的干燥房间内，交流额定电压为380V及以下或直流额定电压为440V及以下的电气设备的外壳；但当有可能同时触及上述电气设备外壳和已接地的其他物体时，则仍应接地。
