邯郸市第一中学少年班：电路电压测试(含答案)

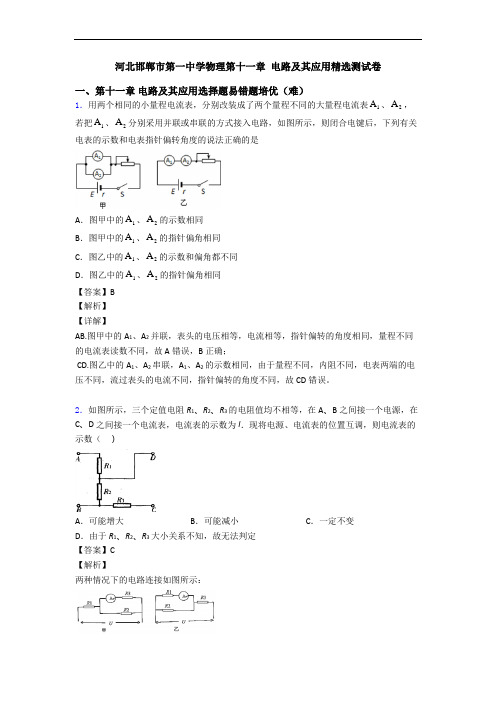

河北邯郸市第一中学物理第十一章 电路及其应用精选测试卷一、第十一章 电路及其应用选择题易错题培优（难）1．用两个相同的小量程电流表，分别改装成了两个量程不同的大量程电流表1A 、2A ，若把1A 、2A 分别采用并联或串联的方式接入电路，如图所示，则闭合电键后，下列有关电表的示数和电表指针偏转角度的说法正确的是A ．图甲中的1A 、2A 的示数相同B ．图甲中的1A 、2A 的指针偏角相同C ．图乙中的1A 、2A 的示数和偏角都不同D ．图乙中的1A 、2A 的指针偏角相同【答案】B【解析】【详解】AB.图甲中的A 1、A 2并联，表头的电压相等，电流相等，指针偏转的角度相同，量程不同的电流表读数不同，故A 错误，B 正确；CD.图乙中的A 1、A 2串联，A 1、A 2的示数相同，由于量程不同，内阻不同，电表两端的电压不同，流过表头的电流不同，指针偏转的角度不同，故CD 错误。

2．如图所示，三个定值电阻R 1、R 2、R 3的电阻值均不相等，在A 、B 之间接一个电源，在C 、D 之间接一个电流表，电流表的示数为I ．现将电源、电流表的位置互调，则电流表的示数（ ）A ．可能增大B ．可能减小C ．一定不变D ．由于R 1、R 2、R 3大小关系不知，故无法判定【答案】C【解析】 两种情况下的电路连接如图所示：设电源电压为U =6V ，R 1=3Ω，R 2=2Ω，R 3=6Ω，在甲图中 2323= 1.5R R R R R ⋅=Ω+甲并，112==1U R U R 甲并甲并，1=6V 2V 33U U =⨯=甲并，电流表的示数为32V 1=A 63U I R ==Ω甲并甲，在乙图中 1212= 1.2R R R R R ⋅=Ω+乙并，335==1U R U R 乙并乙并，1=6V 1V 66U U =⨯=乙并，电流表的示数为11V 1=A 33U I R 乙并乙==Ω，故两次示数相同，则选C ． 【点睛】在A 、B 之间接一个电源，假设A 端为正极，在C 、D 之间接一个电流表时，通过电流表的电流通路是：A----R 1----电流表----R 3----B 电路中的电阻是 R 1+R 3；将电源、电流表的地位互调，假设D 端为正极，通过电流表的电流通路是：D----R 1----电流表----R 3----C 电路中的电阻是R 1+R 3．电路的电源不变，电阻不变，故电流一定不变．3．一个T 形电路如图所示，电路中的电阻130R =Ω，2320R R ==Ω，另有一测试电源，所提供电压恒为10V ，以下说法正确的是A ．若将cd 端短路，ab 之间的等效电阻是50ΩB ．若将ab 端短路，cd 之间的等效电阻是40ΩC ．当ab 两端接上测试电源时，cd 两端的电压为4VD ．当cd 两端接通测试电源时，ab 两端的电压为6V【答案】C【解析】【分析】【详解】当cd 端短路时，ab 间电路的结构是：电阻23R R 、并联后与1R 串联，等效电阻为：23123202030402020R R R R R R ⨯=+=+=Ω++，故A 错误；当ab 端短路时，cd 之间电路结构是：电阻13R R 、并联后与2R 串联，等效电阻为：13213302020323020R R R R R R ⨯=+=+=Ω++，故B 错误；当ab 两端接通测试电源时，cd 两端的电压等于电阻R 3两端的电压，313201043020R U E V R R ==⨯=++；故C 正确；当cd 两端接通测试电源时，ab 两端的电压等于电阻3R 两端的电压，为3323201052020R U E V R R ==⨯=++，故D 错误； 【点睛】对于电路问题，首先要明确电路的结构，并能正确应用串并联电路的规律进行分析，必要时应进行电路的简化．4．小灯泡的电流I 随所加电压U 变化如图所示，P 为图线上一点，PN 为图线的切线，PQ 为U 轴的垂线，PM 为I 轴的垂线。

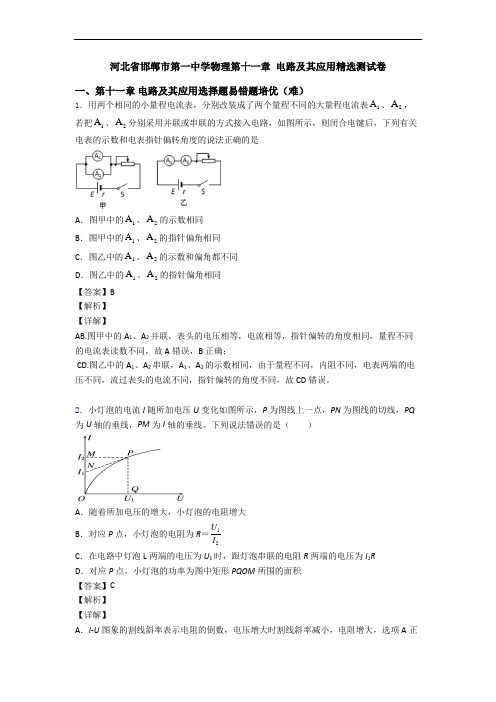

河北省邯郸市第一中学物理第十一章电路及其应用精选测试卷一、第十一章电路及其应用选择题易错题培优（难）1．用两个相同的小量程电流表，分别改装成了两个量程不同的大量程电流表1A、2A，若把1A、2A分别采用并联或串联的方式接入电路，如图所示，则闭合电键后，下列有关电表的示数和电表指针偏转角度的说法正确的是A．图甲中的1A、2A的示数相同B．图甲中的1A、2A的指针偏角相同C．图乙中的1A、2A的示数和偏角都不同D．图乙中的1A、2A的指针偏角相同【答案】B【解析】【详解】AB.图甲中的A1、A2并联，表头的电压相等，电流相等，指针偏转的角度相同，量程不同的电流表读数不同，故A错误，B正确；CD.图乙中的A1、A2串联，A1、A2的示数相同，由于量程不同，内阻不同，电表两端的电压不同，流过表头的电流不同，指针偏转的角度不同，故CD错误。

2．小灯泡的电流I随所加电压U变化如图所示，P为图线上一点，PN为图线的切线，PQ 为U轴的垂线，PM为I轴的垂线。

下列说法错误的是（）A．随着所加电压的增大，小灯泡的电阻增大B．对应P点，小灯泡的电阻为R＝12UIC．在电路中灯泡L两端的电压为U1时，跟灯泡串联的电阻R两端的电压为I1RD．对应P点，小灯泡的功率为图中矩形PQOM所围的面积【答案】C【解析】【详解】A．I-U图象的割线斜率表示电阻的倒数，电压增大时割线斜率减小，电阻增大，选项A正确；B ．由图象知P 点对应的电压为U 1，电流为I 2，因此小灯泡的电阻为：R ＝12U I 选项B 正确；C ．在电路中灯泡L 两端的电压为U 1时，跟灯泡串联的电阻R 两端的电压为I 2R ，选项C 错误；D ．I -U 图象中矩形PQOM 所围的面积UI 表示对应P 点小灯泡的实际功率，选项D 正确。

本题选错误的，故选C 。

3．1916年，斯泰瓦和托尔曼发现，不带电闭合金属圆线圈绕通过圆心且垂直于线圈平面的轴转动，在转速变化时，线圈中会有电流通过。

2020年河北省邯郸市市第一中学高二物理上学期期末试卷含解析一、选择题：本题共5小题，每小题3分，共计15分．每小题只有一个选项符合题意1. 交流电压的表达式为u=100sin100πtV，可知（）A．用电压表测该电压其示数为50VB．该交流电压的周期为0.02sC．将该电压在“100V 100W”的灯泡两端，灯泡的实际功率小于100WD．t=s时，该交流电压的瞬时值为50V参考答案：B【考点】正弦式电流的图象和三角函数表达式；电功、电功率．【分析】电压表读数为有效值．先根据最大值求有效值，求得电压表读数；通过瞬时表达式与交电流的ω=，可求出周期；运用瞬时表达式求出有效值，从而利用电功率的公式P=求出电功率；直接根据瞬时表达式代入数据求解．【解答】解：A、交变电压的表达式为u=100sin100πt V，可知最大值为100，又是正弦式电流，则电压的有效值：U=V=100V，故A错误．B、由公式ω=，则有周期T=0.02s．故B正确．C、由于电压的有效值为100V，则该电压加在“100V 100W”的灯泡两端，灯泡正常发光，为额定功率，故C错误D、将t=s代入瞬时表达式，则有交流电压的瞬时值为100V．故D错误．故选：B2. 用红光和绿光做光学实验时，下列说法正确的是A．用同一装置做双缝干涉实验时，绿光两相邻亮纹的距离要大些B．用同一单缝做衍射实验时，红光的中央亮纹要窄些C．红光与绿光以相同的入射角（不为）射向平行玻璃砖时，出射光线中绿光的侧移距离要大些D．在水面下同一深度放置红、绿两个点光源，从水面上看去，绿光照亮水面的面积较大参考答案：C3. 家用电子调光灯的调光原理是用电子线路将输入的正弦交流电压的波形截去一部分来实现的，由截去部分的多少来调节电压，从而实现灯光的可调，比过去用变压器调压方便且体积较小．某电子调光灯经调整后的电压波形如图4所示，若用多用表测灯泡的两端的电压，多用电表示数为 ( )A. U mB. U mC. U mD. U m参考答案：C4. 矩形线框ABCD平面与磁场方向垂直，如图示，线框ABCD穿过有界的匀强磁场区域过程中，下列说法中正确的是A、进入匀强磁场区域的过程中，ABCD中有感应电流B、在匀强磁场中加速运动时，ABCD中有感应电流C、在匀强磁场中匀速运动时，ABCD中有感应电流D、离开匀强磁场区域的过程中，ABCD中有感应电流参考答案：5. （多选）一个有界匀强磁场区域，磁场方向垂直纸面向外。

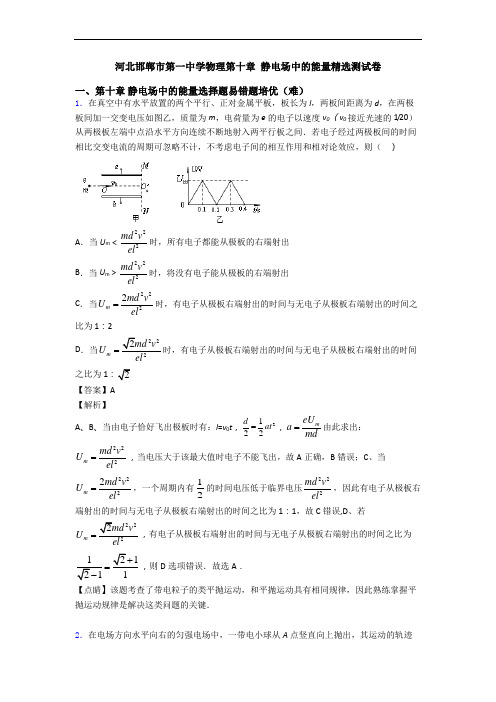

河北邯郸市第一中学物理第十章 静电场中的能量精选测试卷一、第十章 静电场中的能量选择题易错题培优（难）1．在真空中有水平放置的两个平行、正对金属平板，板长为l ，两板间距离为d ，在两极板间加一交变电压如图乙，质量为m ，电荷量为e 的电子以速度v 0 （v 0接近光速的1/20）从两极板左端中点沿水平方向连续不断地射入两平行板之间．若电子经过两极板间的时间相比交变电流的周期可忽略不计，不考虑电子间的相互作用和相对论效应，则（ ）A ．当U m ＜222md v el 时，所有电子都能从极板的右端射出 B ．当U m ＞222md v el 时，将没有电子能从极板的右端射出C ．当2222m md v U el =时，有电子从极板右端射出的时间与无电子从极板右端射出的时间之比为1：2D ．当2222m md v U el=时，有电子从极板右端射出的时间与无电子从极板右端射出的时间之比为12【答案】A 【解析】A 、B 、当由电子恰好飞出极板时有：l =v 0t ，2122d at =，m eU a md=由此求出：222m md v U el =，当电压大于该最大值时电子不能飞出，故A 正确，B 错误；C 、当2222m md v U el =，一个周期内有12的时间电压低于临界电压222md v el ，因此有电子从极板右端射出的时间与无电子从极板右端射出的时间之比为1：1，故C 错误,D 、若2222m md v U el=，有电子从极板右端射出的时间与无电子从极板右端射出的时间之比为21121=-，则D 选项错误．故选A ． 【点睛】该题考查了带电粒子的类平抛运动，和平抛运动具有相同规律，因此熟练掌握平抛运动规律是解决这类问题的关键．2．在电场方向水平向右的匀强电场中，一带电小球从A 点竖直向上抛出，其运动的轨迹如图所示，小球运动的轨迹上A、B两点在同一水平线上，M为轨迹的最高点，小球抛出时的动能为8.0J，在M点的动能为6.0J，不计空气的阻力，则（）A．从A点运动到M点电势能增加 2JB．小球水平位移x1与x2的比值 1：4C．小球落到B点时的动能 24JD．小球从A点运动到B点的过程中动能有可能小于 6J【答案】D【解析】【分析】【详解】将小球的运动沿水平和竖直方向正交分解，水平分运动为初速度为零的匀加速直线运动，竖直分运动为匀变速直线运动；A．从A点运动到M点过程中，电场力做正功，电势能减小，故A错误；B．对于初速度为零的匀加速直线运动，在连续相等的时间间隔内位移之比为1：3，故B 错误；C．设物体在B动能为E kB，水平分速度为V Bx，竖直分速度为V By。

河北省邯郸市第一中学高中自主招生考试物理模拟试题一、选择题1．某同学在做“调节灯泡亮度”的电学实验时，电路如图所示。

电源电压恒为 4.5V，电压表量程“0~3V”，滑动变阻器规格“20Ω 1A”，灯泡L标有“3V 1.5W”字样（忽略灯丝电阻变化）。

在不损坏电路元件的情况下，下列判断正确的是（）A．滑动变阻器两端的最大电压是3VB．该电路的最大总功率是4.5WC．电路中电流变化的范围是0.173A~0.5AD．滑动变阻器阻值变化的范围是3Ω~10Ω2．下列关于光学现象的说法中错误的是（）A．图甲，树荫下的阴影是小孔成的像B．图乙，人配戴该种透镜可以矫正远视眼C．图丙，桥在水中倒影是光的反射现象D．图丁，变方的太阳是光的折射现象3．关于电与磁的知识，下列说法中不正确的是（）A．电磁波是在空间传播的周期性变化的电磁场B．指南针指南北是因为受到地磁场的作用C．奥斯特实验表明，导线周围存在着磁场D．通电螺线管周围的磁场跟条形磁体的磁场相似4．对下列古诗文中涉及的热现象进行解释，其中正确的是（）A．“青青园中葵，朝露待日晞。

”露在日出后逐渐消失是升华现象B．“雾淞沆砀，天与云与山与水，上下一白。

”雾淞的形成是凝固现象C．“腾蛇乘雾，终为土灰。

”雾的形成是汽化现象D．“月落乌啼霜满天，江枫渔火对愁眠。

”霜的形成是凝华现象5．如图所示，电源电压不变，R1、R2为定值电阻，R为滑动变阻器，a、b是电流表或电压表。

当只闭合开关 S、S1时，a、b的指针均明显偏转，将位于中点的滑片P向左移动，a 的示数不变，b的示数有变化。

下列说法正确的是（）A．a是电流表B．只闭合S、S2，将滑片P 向右移动，a的示数一定变小C．只闭合S、S2，将滑片P向右移动，R1消耗的功率一定变大D．只闭合 S、S1，将滑片P向右移动，整个电路消耗的总功率一定变大6．下列关于物质的物理属性描述正确的是（）A．白炽灯用钨做灯丝，是因为钨的熔点高B．轮船用钢铁制成，是因为钢铁的密度小C．玻璃刀刃用金刚石，是因为金刚石的弹性好D．热水壶的手柄用胶木制作，是因为胶木的导热性好7．小华设计了一种输液提示器，能在护士站观察到药液量的变化．当袋中药液量减少时，为使电压表示数随之减小，符合要求的电路图是A．B．C．D．8．下列数据最接近实际情况的是（）A．大气对拇指指甲盖的压力约为10NB．学生课桌高度约为200cmC．让人感觉舒适的气温约为37℃D．家用节能灯的功率约为1kW9．“估测”是物理学中常用的一种方法，下列估测最符合实际的是（）A．教室里空气的质量约为200g B．中学生步行的速度大约为5m/sC．洗澡淋浴时水温约为80 ℃D．家用液晶电视的电功率约200W10．如图所示，在同一水平面上，有表面粗糙程度相同、质量不同（m P<m Q）的两个木块，按照甲、乙、丙、丁四种方式放置，分别在水平力F1、F2、F3、F4的作用下，向右做匀速直线运动，甲、乙、丙图中速度是1m/s，丁图中速度是2m/s，则下列关系式正确的是（）A．F1>F2B．F2>F3C．F3<F4D．F3=F411．下列数据中，符合实际情况的是（）A．中考实心球的质量约为50g B．苏州市6月份的平均气温约为28℃C．对人体的安全电压为不高于220V D．家用节能灯的功率约为1kW12．下列与声现象有关的说法中正确的是（）A．一切发声的物体都在振动B．公路旁安装“声障墙”是在声源处减弱噪声C．声和电磁波都能传递信息，且都可以在真空中传播D．用大小不同的力敲鼓可以改变声音的音调13．在如图所示家庭电路中，将插头插入插座，打开电视，电视不工作；闭合开关，灯泡不亮；保持开关闭合，拔出插头，将测电笔分别插入插座两孔时氖管均发光。

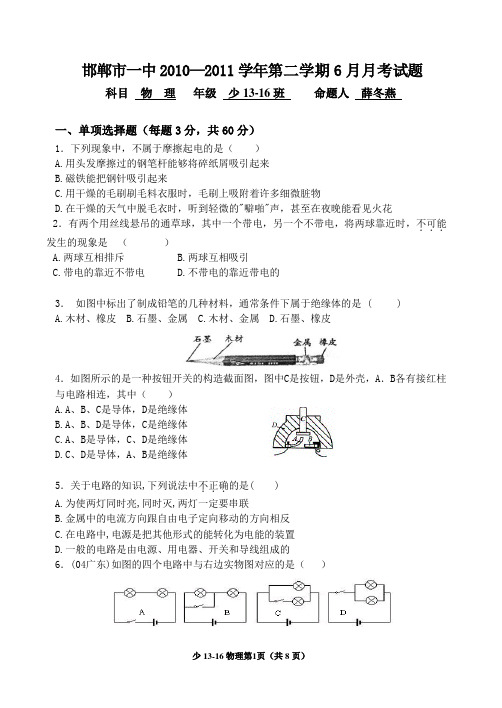

邯郸市一中2010—2011学年第二学期6月月考试题科目物理年级少13-16班命题人薛冬燕一、单项选择题（每题3分，共60分）1．下列现象中，不属于摩擦起电的是（）A.用头发摩擦过的钢笔杆能够将碎纸屑吸引起来B.磁铁能把钢针吸引起来C.用干燥的毛刷刷毛料衣服时，毛刷上吸附着许多细微脏物D.在干燥的天气中脱毛衣时，听到轻微的"噼啪"声，甚至在夜晚能看见火花2．有两个用丝线悬吊的通草球，其中一个带电，另一个不带电，将两球靠近时，不可能．．．发生的现象是（）A.两球互相排斥B.两球互相吸引C.带电的靠近不带电D.不带电的靠近带电的3．如图中标出了制成铅笔的几种材料，通常条件下属于绝缘体的是 ( )A.木材、橡皮B.石墨、金属C.木材、金属D.石墨、橡皮4．如图所示的是一种按钮开关的构造截面图，图中C是按钮，D是外壳，A．B各有接红柱与电路相连，其中（）A.A、B、C是导体，D是绝缘体B.A、B、D是导体，C是绝缘体C.A、B是导体，C、D是绝缘体D.C、D是导体，A、B是绝缘体5．关于电路的知识,下列说法中不正确．．．的是( )A.为使两灯同时亮,同时灭,两灯一定要串联B.金属中的电流方向跟自由电子定向移动的方向相反C.在电路中,电源是把其他形式的能转化为电能的装置D.一般的电路是由电源、用电器、开关和导线组成的6．(04广东)如图的四个电路中与右边实物图对应的是（）7．(04太原)在如图所示的电路中,开关S 能同时控制电灯和电铃的正确电路是( )8．如图所示的电路中,当S 1、S 2都闭合时，则( )A ．L 1、L 2 串联 B. L 1、L 2并联 C.灯L 1被短路 D.灯L 2短路9．如图所示电路中，电源电压适当，要使电铃和电灯同时有电流通过，以下做法中正确的是（ ） A.断开S l ，闭合S 2、S 3； B ．断开S 3，闭合S 1、S 2 C.闭合S l ，断开S 2、S 3； D ．闭合S 2，断开S 1、S 310．如图所示的电路中,若要使L 1和L 2两灯组成并联电路,开关的断开与闭合情况是 ( )A.S 1、S 2断开,S 3闭合B.S 1、S 2闭合,S 3断开C.S 1、S 2、S 3闭合D.S 1断开,S 2、S 3闭合11．如图所示电路，闭合开关后，比较a 、b 、c 、d 四处电流的大小，其中不正确的是( ) A.I a =I d B.I a ＞I d C.I a ＞I b D.I d ＞I c12．(05武汉市)如图（a ）所示，当开关S 闭合时，两只电流表的示数分别由（b ）、(c)两图读得，则电灯L 1中的电流是( )A.0.8AB.0.16AC.0.52AD.1.28A13．下面的几种叙述中，哪一种是并联电路的特征（）A.电路中每一处的电流都相等B.电路中任何一处断开都会引起断路C.各条支路上的电压都相等D.电路上各部分电压之和等于总电压14．在图中所示的电路图中，能用电压表正确测出灯L两端电压的是（）l15．某同学在做电学实验时，不慎将电压表和电流表的位置对换，如图.若开关闭合其后果是（）A.两表会被烧坏B.两表不会被烧坏C.电压表不会被烧坏,但无示数D.电压表不会被烧坏,电流表可能被烧坏16．给你两根长度相同但横截面积不同的镍铬合金线、一个电源、一只电流表、一只滑动变阻器、一个开关、若干根导线，现需要研究的课题有：①导体的电阻跟它的横截面积的关系；②导体的电阻跟它的长度的关系；③导体的电阻跟它的材料的关系。

河北省邯郸市邱县第一中学2021年高二物理月考试卷含解析一、选择题：本题共5小题，每小题3分，共计15分．每小题只有一个选项符合题意1. 如图所示的电路中，电源电动势为10V，电源内阻忽略不计，R1= 4Ω，R2= 6Ω，电容C=30μF。

闭合开关S，待电路稳定后再把开关S断开，S断开后通过R1的电荷量为A．1.8×10-4C B．1.2×10-4CC．2.4×10-4C D．3×10-4C参考答案：B2. 电阻R、电容C与一线圈连成闭合电路，条形磁铁静止于线圈的正上方，N极朝下，如图所示。

现使磁铁开始自由下落，在N极接近线圈上端的过程中，流过R的电流方向和电容器极板的带电情况是( )A．从a到b，上极板带正电 B．从a到b，下极板带正电C．从b到a，上极板带正电 D．从b到a，下极板带正电参考答案：D增大摩擦力常见的方法有：增大正压力和增大接触面间的摩擦因数．下列哪种方法有利于增大摩擦力3.A．鞋底布满凹凸花纹 B．给滚动的轴承加润滑油C．冰鞋鞋底装上钢质冰刀 D．为行李箱装上小车轮参考答案：A4. (单选)甲、乙两同学使用多用电表电阻挡测同一个电阻时，他们都把选择开关旋到“×100”挡，并能正确操作．他们发现指针偏角太小，于是甲把选择开关旋到“×1 k”挡，乙把选择开关旋到“×10”挡，但乙重新调零，而甲没有重新调零．则以下说法正确的是()A．甲选挡错误，而操作正确B．乙选挡正确，而操作错误C．甲选挡错误，操作也错误D．乙选挡错误，而操作正确参考答案：D5. 如图8所示，电子经加速电场（电压为U1）后进入偏转电场（电压为U2），然后飞出偏转电场，要使电子飞不出偏转电场可采取的措施有A．增大U1 B．减小U1 C．增大U2 D．减小U2参考答案：BC二、填空题：本题共8小题，每小题2分，共计16分6. 已知一个电流表的内阻为Rg=1k，Ig=100μA，若要改装成量程为3V的伏特表，需__________（填“串”或“并”）联一个阻值为__________的电阻，若改装成量程为1A的安培表，需__________（填“串”或“并”）联一个阻值约为__________的电阻．参考答案：串，2.9×104，并，0.17. 如图11所示，虚线框内空间中同时存在着匀强电场和匀强磁场，匀强电场的电场线竖直向上，电场强度E=6×104伏/米，匀强磁场的磁感线未在图中画出．一带正电的粒子按图示方向垂直进入虚线框空间中，速度v=2×105米/秒．如要求带电粒子在虚线框空间做匀速直线运动，磁场中磁感线的方向是，磁感应强度大小为特。

河北省邯郸市第一中学物理第十章 静电场中的能量精选测试卷一、第十章 静电场中的能量选择题易错题培优（难）1．在真空中有水平放置的两个平行、正对金属平板，板长为l ，两板间距离为d ，在两极板间加一交变电压如图乙，质量为m ，电荷量为e 的电子以速度v 0 （v 0接近光速的1/20）从两极板左端中点沿水平方向连续不断地射入两平行板之间．若电子经过两极板间的时间相比交变电流的周期可忽略不计，不考虑电子间的相互作用和相对论效应，则（ ）A ．当U m ＜222md v el 时，所有电子都能从极板的右端射出 B ．当U m ＞222md v el 时，将没有电子能从极板的右端射出C ．当2222m md v U el =时，有电子从极板右端射出的时间与无电子从极板右端射出的时间之比为1：2D ．当2222m md v U el=时，有电子从极板右端射出的时间与无电子从极板右端射出的时间之比为12【答案】A 【解析】A 、B 、当由电子恰好飞出极板时有：l =v 0t ，2122d at =，m eU a md=由此求出：222m md v U el =，当电压大于该最大值时电子不能飞出，故A 正确，B 错误；C 、当2222m md v U el =，一个周期内有12的时间电压低于临界电压222md v el ，因此有电子从极板右端射出的时间与无电子从极板右端射出的时间之比为1：1，故C 错误,D 、若2222m md v U el=，有电子从极板右端射出的时间与无电子从极板右端射出的时间之比为21121=-，则D 选项错误．故选A ． 【点睛】该题考查了带电粒子的类平抛运动，和平抛运动具有相同规律，因此熟练掌握平抛运动规律是解决这类问题的关键．2．如图所示，两个可视为点电荷的带正电小球A 和B ，A 球系在一根不可伸长的绝缘细线一端，绕过定滑轮，在细绳的另一端施加拉力F ，B 球固定在绝缘座上，位于定滑轮的正下方。

2023年河北省邯郸市中考物理摸底测试试卷 学校：__________ 姓名：__________ 班级：__________ 考号：__________注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上一、单选题1．某同学在学习家庭电路时，安装了两盏额定电压均为220V 的完好的白炽灯（甲和乙）和两个插座，如图所示，如果两个插座均未连入家用电器，将电路中的开关全部闭合，保险丝未熔断，那么各用电器工作的情况是 ................................................................................. （ ）A ．甲、乙都正常工作B ．只有乙正常工作C ．甲、乙都不正常工作D ．只有甲正常工作2． 将标有“6V 3W ”和“6V 2W ”的甲、乙两只小灯泡串联起来，接在电压为6V 的电源两端，接通电路后，以下说法正确的是（ ）A ．两只小灯泡都不能正常工作，甲灯比乙灯亮 B.两只小灯泡都能正常发光C ．通过乙灯的电流较大 ，所以乙灯较亮D ．两只小灯泡的总功率小于2W3．如图所示，闭合形状S 后，使滑动变阻器R 的滑片P 向左滑动，则（ ）A ．电流表的示数变大，电压表的示数变大，灯变暗B ．电流表的示数变小，电压表的示数变大，灯变亮C ．电流表示数变大，电压表的示数变小，灯变暗D ．电流表示数变小，电压表的示数变小，灯变暗4．关于公式R ＝U I的物理意义，下面说法中正确的是 ........................................................ ( ） A ．导体的电阻与它两端的电压成正比，和通过它的电流成反比B ．导体中通过的电流越大，则电阻越小C．加在导体两端的电压越大，则电阻越大D．导体的电阻等于导体两端的电压和通过它的电流之比5．下列家用电器或家庭电路元件中属于串联的是....................................................... （）A．电视机和冰箱B．两孔插座与三孔插座C．电灯和控制它的开关D．不同房间内的电灯6．用丝绸摩擦过的玻璃棒去靠近甲、乙两个轻小物体，结果甲被排斥、乙被吸引。

河北省邯郸市第一中学高中自主招生考试物理模拟试题一、选择题1．下列有关能源、信息和材料的说法正确的是（）A．5G网络通信主要是利用光导纤维传递信息B．红外线、紫外线不属于电磁波C．太阳能是可再生能源，煤、石油等能源都是间接来自太阳能D．不久的将来，可以用超导体代替电加热器中的电阻丝2．如图所示，电源电压保持不变，闭合开关S，将滑动变阻滑片P向右移动，下列说法中正确的是（）A．电路消耗的总电功率变大B．电压表与电流表的示数之比变小C．电流表的示数变大，电压表的示数变小D．电流表的示数变小，电压表的示数不变3．下列说法中正确的是（）A．运动速度越大的物体，其惯性越大B．一个物体的内能增大，其温度不一定会升高C．做功可以改变物体的内能，但一定要消耗机械能D．物体受到外力的作用，其运动状态一定会发生改变4．如图所示，装有水的容器静止放在水平桌面上，正方体物块M悬浮在水中，其上表面与水面平行，则下列说法中正确的是A．M上、下表面受到水压力的合力大于M受到的浮力B．M上、下表面受到水压力的合力大小等于M受到的重力大小C．M上表面受到水的压力大于M下表面受到水的压力D．M上表面受到水的压力和M下表面受到水的压力是一对平衡力5．如图所示，一根重木棒在A点的拉力F的作用下以O点为轴，由竖直位置逆时针匀速转到水平位置的过程中，若动力臂为l，动力与动力臂的乘积为M，则（）A．F沿水平方向时，l减小、F逐渐变大、M减小B．F沿竖直方向时，l减小、F不变、M变大C．F作用在A点时杠杆一定是省力杠杆D．F无论沿哪个方向M均变大6．地磁场被称为地球生命的“保护伞”。

如图从太阳向其他星体发射出来的高速带电粒子流，在接近地球时，地磁场会改变其运动方向，使其偏离地球，对地球起到了保护作用，以下各图与其原理相同的是（）A．B．C．D．7．如图所示的电路中，电流表A1的示数为0.5A，A2的示数为0.3A，电阻R2的阻值为10Ω．下列说法正确的是（）A．通过电阻R1的电流为0.5AB．电源电压为5VC．电阻R1的阻值为15ΩD．若断开开关S2，电流表A1示数变大8．如图所示，压在杯底的乒乓球，上浮时会弹离水面后又落回水面。
