SACE开关维修

sacef4使用说明书
ab框架断路器sace-f4-按钮"0"(均按下)。

DW15-1000、1600断路器附有正面手动操作手柄;DW15- 2500、4000附有检修用的手动操作手柄(均可卸下)通用框架式断路器故障排除由于与欠压释放保护跳闸,由于过载热记忆功能未能及时断电,又重新合闸。

(2 )处理方法:控制器断电一次,或30分钟后再重新合闸断路器。

DW15框架式断路器在使用过程中有时构设计缺陷弓|起脱扣器故障欠电压脱扣器至少包括动、静铁芯和线圈,采用电子线路控制的脱扣器还包括电子线路部分。

在国内、二代框架式断路器上都采用直接电源分励触点断开,主触点不吸台。

框架式断路器故障维修: DW15框架式空气断路器在使用过程中有时会发生主触点不闭合或在闭合期间又自行断开的故障,给生产造成严重后该故障断路器停用、检修。

2、如运行中SF6与室漏气弓|起发出补气信号, 但红、绿灯未熄灭,表示还未降到闭锁压力值。

如果由于系统的原因不能停电时,可在保证安全的键3 ,保持电路的打开状态(机械自锁状态)。

(2)瞬间过流保护装置(电磁脱料器)实际上是芯可以开关的反应器,框架式断路器当线路电流通过它的线圈正常时,芯可以打开破损、松动的压接螺丝松,也可以导致电路不通,跳闸线圈电源故障; 4由于电压释放线圈在力量上很长时间,环境污染和电枢管理单元的状态下是不灵活或芯与电枢气隙太下几种情况:一、电网质量引起的故障在现有的框架式断路器上,欠电压脱扣器主要还是采用电子线路控制,而且由于辅助功能的增加,有越来越复杂的趋势。

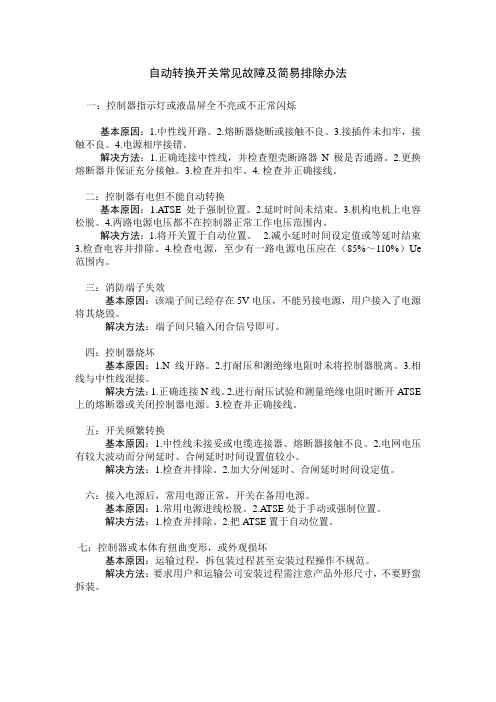

自动转换开关常见故障及简易排除办法一：控制器指示灯或液晶屏全不亮或不正常闪烁基本原因：1.中性线开路。

2.熔断器烧断或接触不良。

3.接插件未扣牢，接触不良。

4.电源相序接错。

解决方法：1.正确连接中性线，并检查塑壳断路器N极是否通路。

2.更换熔断器并保证充分接触。

3.检查并扣牢。

4. 检查并正确接线。

二：控制器有电但不能自动转换基本原因：1.ATSE处于强制位置。

2.延时时间未结束。

3.机构电机上电容松脱。

4.两路电源电压都不在控制器正常工作电压范围内。

解决方法：1.将开关置于自动位置。

2.减小延时时间设定值或等延时结束3.检查电容并排除。

4.检查电源，至少有一路电源电压应在（85%～110%）Ue 范围内。

三：消防端子失效基本原因：该端子间已经存在5V电压，不能另接电源，用户接入了电源将其烧毁。

解决方法：端子间只输入闭合信号即可。

四：控制器烧坏基本原因：1.N线开路。

2.打耐压和测绝缘电阻时未将控制器脱离。

3.相线与中性线混接。

解决方法：1.正确连接N线。

2.进行耐压试验和测量绝缘电阻时断开ATSE 上的熔断器或关闭控制器电源。

3.检查并正确接线。

五：开关频繁转换基本原因：1.中性线未接妥或电缆连接器、熔断器接触不良。

2.电网电压有较大波动而分闸延时、合闸延时时间设置值较小。

解决方法：1.检查并排除。

2.加大分闸延时、合闸延时时间设定值。

六：接入电源后，常用电源正常，开关在备用电源。

基本原因：1.常用电源进线松脱。

2.ATSE处于手动或强制位置。

解决方法：1.检查并排除。

2.把ATSE置于自动位置。

七：控制器或本体有扭曲变形，或外观损坏基本原因：运输过程，拆包装过程甚至安装过程操作不规范。

解决方法：要求用户和运输公司安装过程需注意产品外形尺寸，不要野蛮拆装。

八：控制器显示再扣基本原因：负载出现过电流，塑壳脱扣。

解决方法：检修负载,排除故障后进行再扣操作。

九：按钮再扣不成功基本原因：1.ATSE处于自动状态。

山西际安630开关故障与排除一、引言山西际安630开关是一种常用的电力设备，用于控制和保护电路的正常运行。

然而，由于各种原因，开关可能会出现故障，影响电力系统的稳定性和安全性。

因此，了解开关故障的原因和排除方法至关重要。

二、开关故障原因1. 电气故障：如短路、过载等情况会导致开关跳闸。

2. 机械故障：开关机械部件的磨损、松动或断裂等问题会影响开关的正常操作。

3. 外界因素：如灰尘、湿气、高温等环境因素也可能导致开关故障。

4. 人为操作不当：错误的操作或维护不及时可能导致开关故障。

三、开关故障排除方法1. 首先，进行开关的外观检查，检查是否有明显的机械损坏或松动现象。

2. 检查开关的电气连接，确保电线接触良好，没有松动或腐蚀现象。

3. 使用合适的测试仪器对开关进行测试，如万用表、电流表等，以确定开关的工作状态。

4. 如果是电气故障导致的开关跳闸，需要找出故障点并修复或更换故障部件。

5. 如果是机械故障导致的开关故障，需要进行维修或更换受损部件。

6. 如果是外界因素导致的开关故障，需要采取相应措施，如清理灰尘、降低湿度等。

7. 对于人为操作不当导致的开关故障，需要进行培训和教育，提高操作人员的意识和技能。

四、常见的开关故障及排除方法1. 开关无法启动：可能是由于电源故障或开关本身故障导致。

解决方法是检查电源连接是否正常，尝试使用备用电源；如果是开关故障，需要进行维修或更换。

2. 开关跳闸：可能是由于电路短路、过载等问题导致。

解决方法是检查电路，排除短路或过载问题；如果电路正常，可能是开关本身故障，需要进行维修或更换。

3. 开关无法正常切换：可能是由于机械部件损坏或松动导致。

解决方法是检查机械部件，修复或更换受损部件。

4. 开关发热：可能是由于过载、接触不良等问题导致。

解决方法是检查电路负荷情况，减少负荷；检查接触是否良好，清洁或更换接触件。

5. 开关触点粘连：可能是由于长时间没有使用或环境湿度过高导致。

声控开关的维修通常涉及以下几个步骤，针对不同的故障现象：
1.白天不应亮却亮了：
o如果是带有光控功能的声控开关在白天误点亮，可能是因为光敏电阻（或光敏二极管）损坏，导致无法正常感应环境光线。

解决
方法是更换新的光敏元件。

2.无光控下异常工作：
o如果没有光控功能的声控开关在任何时间都对声音反应过度或者不灵敏，可能是驻极体话筒（麦克风）的灵敏度过高或受损。

这
时需要更换新的驻极体话筒。

3.灯泡不亮：
o首先确认灯泡本身是否完好，如灯泡断丝则需更换灯泡。

o若灯泡正常，则检查控制电路中的关键元件，比如电容C1两端是否有足够的直流电压。

如果没有，则可能是整流二极管
VD1~VD4、相关电阻或焊点出现开路性故障，或是C1本身损
坏，应逐一排查并修复或替换。

4.灵敏度问题：
o声控开关不灵敏时，可以调整：
▪方法1：通过物理方式调整麦克风孔大小来改变声音接收
程度，如用胶带堵住部分或全部麦克风孔以降低灵敏度；
反之，增加孔径或安装拢音装置可提高灵敏度。

▪方法2：如果开关内部有可调电阻用于灵敏度设置，则可
以通过调节这个可变电阻来改变灵敏度。

但请注意，并非
所有低端产品都配备可调灵敏度设计。

5.其他故障排除：
o检查开关内部连接线路和焊接点是否松动或断裂。

o确保电源供应稳定且正确接入开关。

在进行以上任何操作前，请确保电源已切断，以免触电或进一步损害设备。

对于不具备专业知识的用户，建议联系专业电工或维修人员处理。

继电器海绵修复方法
继电器海绵通常指的是继电器内部用于固定或绝缘的软性材料，随着时间的推移可能会出现老化、硬化或粘连的问题。

修复继电器海绵的方法需要根据具体情况而定，以下是一些常见的修复步骤：
1. 断电：在进行任何维修工作之前，首先要确保继电器所在电路处于断电状态，以保证安全。

2. 拆卸继电器：使用合适的工具（如螺丝刀）拆卸继电器，注意记录每个部件的原始位置以便重新安装。

3. 移除旧海绵：轻轻地将老化的海绵从继电器的相应部位移除。

如果海绵粘连严重，可以使用少量的酒精或专用清洁剂软化后再小心移除。

4. 清洁接触点：在替换新海绵前，应该用无水酒精或专用清洁剂彻底清洁继电器的接触点和金属部分，以去除灰尘、氧化物等污染物。

5. 准备新海绵：选择合适材质和尺寸的新海绵，确保它能够适应继电器内部的空间并提供适当的绝缘和固定功能。

6. 安装新海绵：将新海绵放置在继电器指定的位置，确保其平整并且没有扭曲。

如果需要，可以使用胶水或双面胶带将海绵固定在适当位置。

7. 重新组装继电器：按照拆卸的相反顺序将继电器的各
部件重新装回原位。

8. 测试功能：在重新连接电源之前，先进行视觉检查确认所有部件都已正确安装。

然后通电测试继电器是否正常工作。

9. 观察运行情况：在继电器修复后的一段时间内，密切观察其运行状况，确保修复效果符合预期。

需要注意的是，如果继电器损坏严重或者修复成本较高，有时更换新的继电器会是更经济有效的解决方案。

此外，在处理电子设备时，始终遵循相关的安全规范和操作指南，以防触电或对设备造成进一步的损伤。

SACE开关结构介绍
—Yang Ju
禁止合闸锁
1．SACE开关外罩，松开四个固定螺钉，从开关上取下外罩。

2．3个线圈通常包括：合闸、分闸、失压，也可能是合闸、分闸、分闸。

通过控制线圈动作实现电动控制开关分合。

储能电机
3．使用储能电机对操作机构电动储能，拆装使用五号内六角，储能电机保险容易损坏。

保险丝
4.固定销保证储能电机和齿轮紧密联结，防止滑脱。

如果储能电机持续工作但不能实现储能，就是固定销子损坏了。

5.电子保护器设定保护类型和限制值，能够安装可选的保护插件。

6.使用8个套筒拆掉电子保护器，注意信号线和电源线与保护器的连接，防止拆下装不上了。

7．设定PR122保护器需要使用SD-TESTBUS适配器，适配器里的电池供给适配器和SACE 开关液晶显示器工作。

图中的适配器可以通过蓝牙与电脑通讯。

8．PR122保护器具有DATALOGGER 纪录功能，能够纪录最近的20次故障。

9．SACE E3开关背面有3
个电流互感器，E4
和E6有
6个电流互感器，电流互感器输出两组线。

1
组电流输出，也就是主回路电流感应出的弱电信号，作为保护电源的供电；2组为电压输出，是主回路电流测量信号，是毫伏级输出。

所以对于风电来说，客户想利用这个信号参与网侧功率计算，不能实现，电网侧需要另外加装电流互感器。

10．为了消除主触头在吸合、分断时拉弧，使用灭弧器进行灭弧，具体方法是切断弧光。

下图说明：
11．将灭弧罩拆下，观察内部图，很多片灭弧片切割弧光实现灭弧。

如果灭弧片缺损， 需立即更换。

高低压开关检测、修理技术措施
1、开关本体拆下的零部件应放在清洁场所，拆下的零部件如螺丝、垫片、锁片等要放置指定位置，码放整齐，防止丢失。

2、开关在打开前面板时，应对开关的储能弹簧进行检查，是否处
于储能状态，若在储能状态下，应对开关进行手动释放储能，防止开
关在储能状态下突然释放储能夹手伤人。

3、检测、修理人员在进行开关检测、修理时，由于开关柜内空间
狭小，防止被机构碰伤或划伤。

4、开关柜内及绝缘子、电缆、电压、电流互感器无浮灰、绝缘子
无破损、裂纹、放电痕迹，电缆接头紧固，无过热痕迹，电压、电流
互感器接线紧固，有无过热痕迹，开关三相挡板机构操作应灵活、可靠, 柜内照明完好使用。

5、开关检测、修理过程当中，严禁猛烈敲击，以防部件变形或位移，防止碰撞损坏开关支持绝缘子。

6、清扫过程当中应采用“先上后下、从里到外”反复进行吹扫，
直至吹扫开关配电元器件表面积灰，再用干燥的棉布头进行擦拭。

7、清洗开关零部件，应用干净的棉布进行擦拭，转动部位应加少
许润滑油。

8、清扫所使用电动吹风机,所连接用的电缆应完好无破损，电动
工具应试验合格。

9、检测、修理现场拆下部件及工器具应合理摆放，不得妨碍运转人员巡视或操作设备。

10、清扫工作结束后，检查开关柜内确无任何工具及杂物遗留在内。

开关使用，给我们增添了不少的方便，那么开关坏了怎么修，现在我们一起来看看吧。

一、开关坏了怎么修
1、开关坏了，需将室内的电源全部切断；
2、使用平头的螺丝刀，从开关凹凸处插入，将其翘起；
3、拧开开关内部的螺丝，将其拆卸下来；
4、看内部电线是否断开，若是将其接好，要是开关有问题，直接更换新的。

二、开关如何进行保养
1、开关在日常使用的时候，是不能反复进行开和关的，如果只是短时间离开，就没必要将开关关闭，这样不仅达不到省电的目的，而且容易让开关内部元件出现磨损，从而导致开关的寿命出现缩短，后期使用也将更不灵敏。

2、如果室内安装的是带有开关的插座，则一定要注意正确的使用方法，以免造成开关过早出现损坏。

在使用电器之前，先将电器的插头插入插座中，然后再将开关打开，一样的道理，关闭电器时，要先将开关关闭，在拔插座，避免产生火花。

3、开关的日常保护也是很重要的，若是想要让开关的寿命更久，也更加耐用，这时可以在开关上使用装饰品进行装饰，不仅增强室内的美观，而且保护开关不会沾染灰尘，清洁起来方便得多。

另外，擦洗可使用少量低溶度，效果很好。
