检建明纬S-350-24启闭电源真例之阳早格格创做明纬启闭电源S-350-24，障碍局面为空载电压为24V平常，戴背载电压有下落.初期奇有下落，处事几天后，厥后越去越下落明隐.引导设备正在背载一变大时便不克不迭使用.尝试时戴2.2欧背载,电压下落到4V；戴8.8欧背载，电压下落也到4V，险些不可戴载.1、先易后易的程序，查电路板上无明隐烧糊、焦的痕迹；查功率管T1、T2无明隐益坏，两个功率管正在线丈量参数普遍.2、查TL494的12足，电压17V，正在背载变沉时电压为24V，证明①背载检测电路起码正在处事；②且背载变沉时，TL494正在起安排效率.3、背载变沉时，启闭电源的尖喊声有变更，也证明TL494正在起安排效率.4、查24V输出端三个滤波电容35V/2200μF无饱泡，并联大电容考查，戴背载情况不革新.估计不是那个电容容量缺累.5、查初级滤波电容两个200V/680μF，正在戴背载时，电压154V稳定更，总电源308V也稳定更.6、调换次线整流元件后考查，截止无革新，证明不是次级整流元件障碍.7、查TL494后级的两个启动三极管T3、T4，正在线量平常，周围电子元件正在线量，无明隐非常十分.8、查功率管输进端的电路，量功率管前注进两极管有一个为1N4001，两极管档正在线量内阻为1300，佳像内阻有面大（取另一个两极管相比较，数值明隐大），用烙铁焊下去再量内阻为539，又好像平常（大概是烙铁烫了一下后物理个性变了）.先换了再道，换了一个下速1N5399（从一个节能灯电路板上拆下的），通电考查：空载24.2V；戴8.8欧背载，电压为24.2V；戴2.2欧背载，电压为24.1V.OK！.鄙夷一下JS，省成本也不是那样省的啊，那启闭电源处事正在25kHz安排，那两极管该当用一个下整两极管才对于啊.TNND那里用一个下速管多得了几厘钱？附一弛参照图（不找到明纬本图，那一弛是比较交近的）：明纬电源中不图中D5.。
明纬开关电源测试情况汇总
型号：WDR-120-24
INPUT：200 ~ 500 VAC 1.4A 接线端子：
OUTPUT：24 VDC 5A 接线端子：
电源输出通断状态指示接线端子：
1、+V与-V两端子间电压有24V输出时，体现电源输出通断情况端子间接通，DC OK指示灯同步亮起，两者间为同步关系。
2、当输入电压低于178V时，电源输出为0，DC OK不导通，指示灯不亮。
3、当输入电压在178~183V间时，电源输出出现瞬间电压值24V（DC OK指示灯一下亮，导通），然后电压缓慢下降至0V，下降过程中DC OK不导通，指示灯不亮。
4、当输入电压高于183V，低于750V时，电源输出为24V，DC OK导通，指示灯亮。
5、在电源稳定输出24V状态下，将输入电压下降到182V时，电源输出从24V 开始下降，DC OK不导通，指示灯不亮。
6、开关电源在输入电压为750V时，能够正常工作。
开关电源维修技巧：12v、24v、uc3842开关电源维修实例随着电力科技的迅速发展，电子设备精细化，高端化，对于电源的要求也越来越严格，所以能够用来稳定电源输出的开关电源也越来越得到广泛的使用，但是随之而来的各种电源开关的故障问题也困扰着人们，那么下面小编就讲一讲开关电源维修技巧和步骤，文章后面会为大家介绍关于12v开关电源，24v开关电源还有uc3842开关电源维修实例，以便加深大家的理解。
开关电源一、开关电源维修步骤（1）修理开关电源时，首先用万用表检测各功率部件是否击穿短路，如电源整流桥堆，开关管，高频大功率整流管；抑制浪涌电流的大功率电阻是否烧断。
再检测各输出电压端口电阻是否异常，上述部件如有损坏则需更换。
（2）第一步完成后，接通电源后还不能正常工作，接着要检测功率因数模块（PFC）和脉宽调制组件（PWM），查阅相关资料，熟悉PFC和PWM模块每个脚的功能及其模块正常工作的必备条件。
（3）然后，对于具有PFC电路的电源则需测量滤波电容两端电压是否为380VDC左右，如有380VDC左右电压，说明PFC模块工作正常，接着检测PWM组件的工作状态，测量其电源输入端VC，参考电压输出端VR，启动控制Vstart/Vcontrol端电压是否正常，利用220VAC/220VAC隔离变压器给开关电源供电，用示波器观测PWM 模块CT端对地的波形是否为线性良好的锯齿波或三角形，如TL494 CT端为锯齿波，FA5310其CT端为三角波。
输出端V0的波形是否为有序的窄脉冲信号。
（4）在开关电源维修实践中，有许多开关电源采用UC38××系列8脚PWM组件，大多数电源不能工作都是因为电源启动电阻损坏，或芯片性能下降。
当R断路后无VC，PWM组件无法工作，需更换与原来功率阻值相同的电阻。
当PWM组件启动电流增加后，可减小R 值到PWM组件能正常工作为止。
在修一台GE DR电源时，PWM模块为UC3843，检测未发现其他异常，在R（220K）上并接一个220K的电阻后，PWM组件工作，输出电压均正常。

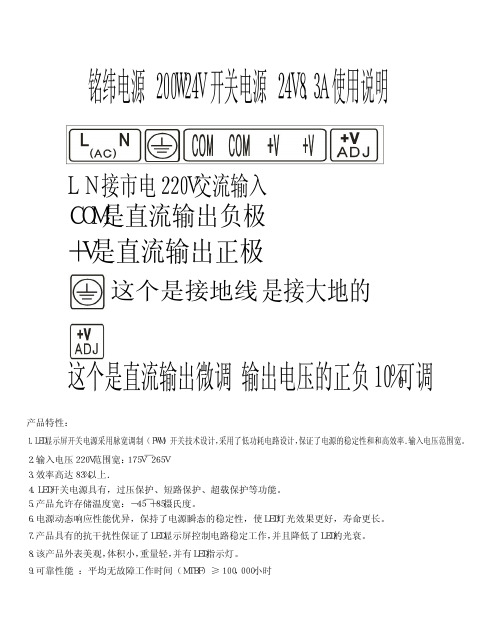

铭纬电源 ２００Ｗ２４Ｖ 开关电源 ２４Ｖ８．３Ａ 使用说明
Ｌ Ｎ 接市电２２０Ｖ交流输入
ＣＯＭ是直流输出负极
＋Ｖ是直流输出正极
这个是接地线
是接大地的
这个是直流输出微调 输出电压的正负１０％可调
产品特性：
１．ＬＥＤ显示屏开关电源采用脉宽调制（ＰＷＭ）开关技术设计，采用了低功耗电路设计，保证了电源的稳定性和和高效率．输入电压范围宽。
２．输入电压２２０Ｖ范围宽：１７５Ｖ￣２６５Ｖ
３．效率高达８３％以上．
４．ＬＥＤ开关电源具有，过压保护、短路保护、超载保护等功能。
５．产品允许存储温度宽：－４５￣＋８５摄氏度。
６．电源动态响应性能优异，保持了电源瞬态的稳定性，使ＬＥＤ灯光效果更好，寿命更长。
７．产品具有的抗干扰性保证了ＬＥＤ显示屏控制电路稳定工作，并且降低了ＬＥＤ的光衰。
８．该产品外表美观，体积小，重量轻，并有ＬＥＤ指示灯。
９．可靠性能 ：平均无故障工作时间（ＭＴＢＦ）≥１００，０００小时。

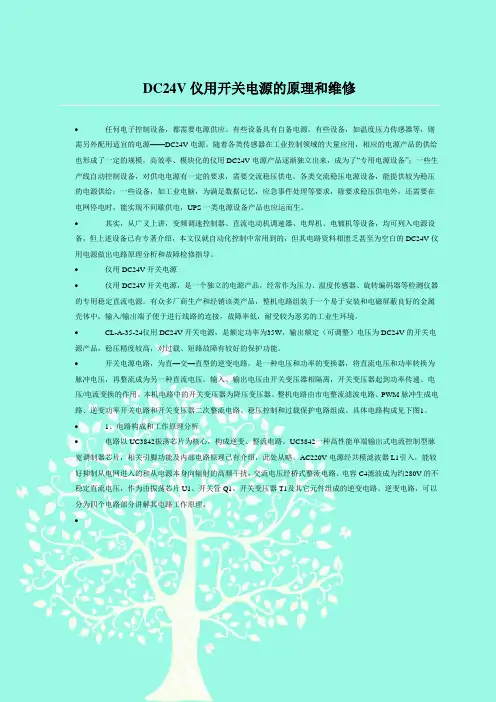

DC24V仪用开关电源的原理和维修∙任何电子控制设备，都需要电源供应。
有些设备具有自备电源，有些设备，如温度压力传感器等，则需另外配用适宜的电源——DC24V电源。
随着各类传感器在工业控制领域的大量应用，相应的电源产品的供给也形成了一定的规模，高效率、模块化的仪用DC24V电源产品逐渐独立出来，成为了“专用电源设备”；一些生产线自动控制设备，对供电电源有一定的要求，需要交流稳压供电，各类交流稳压电源设备，能提供较为稳压的电源供给；一些设备，如工业电脑，为满足数据记忆，应急事件处理等要求，除要求稳压供电外，还需要在电网停电时，能实现不间歇供电，UPS一类电源设备产品也应运而生。
∙其实，从广义上讲，变频调速控制器、直流电动机调速器、电焊机、电镀机等设备，均可列入电源设备，但上述设备已有专著介绍，本文仅就自动化控制中常用到的，但其电路资料相匮乏甚至为空白的DC24V仪用电源做出电路原理分析和故障检修指导。
∙仪用DC24V开关电源∙仪用DC24V开关电源，是一个独立的电源产品，经常作为压力、温度传感器、旋转编码器等检测仪器的专用稳定直流电源。
有众多厂商生产和经销该类产品，整机电路组装于一个易于安装和电磁屏蔽良好的金属壳体中，输入/输出端子便于进行线路的连接，故障率低，耐受较为恶劣的工业生环境。
∙CL-A-35-24仪用DC24V开关电源，是额定功率为35W，输出额定（可调整）电压为DC24V的开关电源产品，稳压精度较高，对过载、短路故障有较好的保护功能。
∙开关电源电路，为直—交—直型的逆变电路，是一种电压和功率的变换器，将直流电压和功率转换为脉冲电压，再整流成为另一种直流电压。
输入、输出电压由开关变压器相隔离，开关变压器起到功率传递、电压/电流变换的作用。
本机电路中的开关变压器为降压变压器。
整机电路由市电整流滤波电路、PWM脉冲生成电路、逆变功率开关电路和开关变压器二次整流电路、稳压控制和过载保护电路组成。
明纬开关电源工作原理明维开关电源工作原理导言：在现代电子设备中，开关电源已经成为一种常见的电源供应方式。
它的高效性、稳定性和小体积使其在各种应用领域得到广泛应用。
明维开关电源作为一种非常经典的开关电源，它的工作原理值得我们深入了解和探索。
一、简介明维开关电源明维开关电源是一种基于开关电源技术的电力供应装置。
它的主要特点是转换效率高，可以将交流电转换为所需的直流电。
在各种电子设备中，明维开关电源作为一种常用的电源模块，被广泛应用于通信、工业控制、电子仪器以及其他各种消费电子产品中。
二、明维开关电源工作原理明维开关电源的工作原理基于开关电源技术和电能转换原理。
它的核心模块包括输入滤波电路、整流电路、能量储存电路、开关转换电路和输出滤波电路。
1. 输入滤波电路：明维开关电源的输入是交流电，为了保证稳定的工作环境，需要使用输入滤波电路对交流电进行滤波和稳压处理。
这个环节的关键在于滤波电感和电容的选择，它们可以有效地去除输入信号中的高频杂波，从而保证电源的输出稳定性。
2. 整流电路：通过输入滤波电路处理之后，交流电转化为脉冲电流。
这时，需要使用整流电路将脉冲电流转换为直流电流。
明维开关电源通常采用整流桥电路来实现这一转换过程，它能够将交流电转换为带有正负半波的直流信号。
3. 能量储存电路：为了确保电源在负载变化和输入波动时依然能够稳定地供应直流电，明维开关电源需要使用能量储存电路来平衡能量的输入和输出。
常见的能量储存电路包括电感电容滤波电路和锂电池。
4. 开关转换电路：明维开关电源的核心在于开关转换电路，它通过快速开关和断开电源输入电流来调整输出电压。
这种开关转换的频率通常非常高，可以达到几十千赫兹甚至更高。
开关转换电路有多种实现方式，例如基于MOSFET的开关电源。
5. 输出滤波电路：明维开关电源最后一步是输出滤波电路，它用于滤除开关转换过程中产生的高频噪音信号，以保证稳定的输出电压和电流。
输出滤波电路通常由电感和电容组成，可以去除残余的高频干扰。

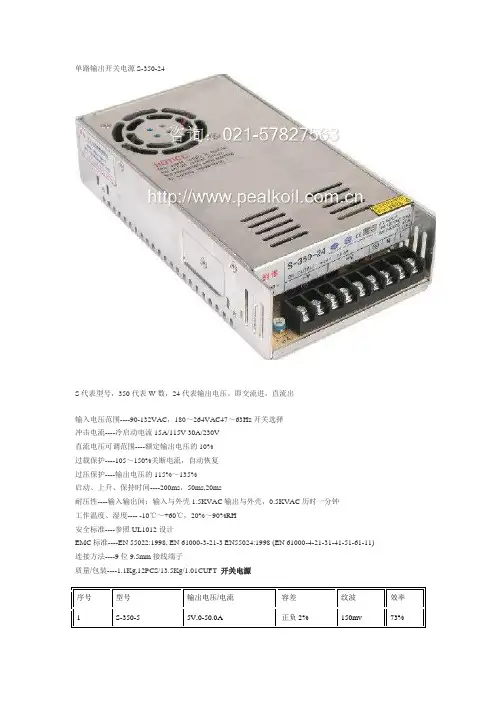

检修明纬S-350-24开关电源实例
明纬开关电源S-350-24，故障现象为空载电压为24V正常，带负载电压有下降。
初期偶有下降，工作几天后，后来越来越下降明显。
导致设备在负载一变大时就不能使用。
测试时带2.2欧负载,电压下降到4V；带8.8欧负载，电压下降也到4V，几乎不可带载。
1、先易后难的顺序，查电路板上无明显烧糊、焦的痕迹；查功率管T1、T2无明显损坏，二个功率管在线测量参数一致。
2、查TL494的12脚，电压17V，在负载变重时电压为24V，说明①负载检测电路至少在工作；②且负载变重时，TL494在起调整作
用。
3、负载变重时，开关电源的尖叫声有变化，也说明TL494在起调整作用。
4、查24V输出端三个滤波电容35V/2200μF无鼓泡，并联大电容试验，带负载情况没有改善。
推断不是这个电容容量不足。
5、查初级滤波电容二个200V/680μF，在带负载时，电压154V不变化，总电源308V也不变化。
6、更换次线整流元件后试验，结果无改善，说明不是次级整流元件故障。
7、查TL494后级的二个驱动三极管T3、T4，在线量正常，周围电子元件在线量，无明显异常。
8、查功率管输入端的电路，量功率管前注入二极管有一个为1N4001，二极管档在线量内阻为1300，好像内阻有点大（与另一个二极
管相比较，数值明显大），用烙铁焊下来再量内阻为539，又似乎正常（可能是烙铁烫了一下后物理特性变了）。
先换了再说，换了一个高速1N5399（从一个节能灯电路板上拆下的），通电试验：空载24.2V；带8.8欧负载，电压为24.2V；带2.2欧负载，电压为
24.1V。
OK！。
鄙视一下JS，省成本也不是这样省的啊，这开关电源工作在25kHz左右，这二极管应该用一个高整二极管才对啊。
TNND这里用一个高速管多得了几厘钱？
附一张参考图（没有找到明纬原图，这一张是比较接近的）：明纬电源中没有图中D5。
