下载文档原格式
广东防腐烟筒工程施工在我国，烟筒作为工业生产和城市建设中不可或缺的设施，发挥着重要作用。
然而，烟筒在使用过程中会受到各种因素的影响，导致烟筒的腐蚀问题。
特别是在广东这样的沿海城市，由于空气中含有大量的盐分和湿气，更容易导致烟筒的腐蚀。
因此，广东烟筒防腐工作显得尤为重要。
一、烟筒防腐的原因烟筒在使用过程中会受到多种因素的影响，如环境因素、化学腐蚀、电化学腐蚀等。
这些因素会导致烟筒的结构强度和耐久性下降，甚至可能导致烟筒的倒塌和爆炸事故。
因此，烟筒防腐工作对于保障工业生产和城市建设的正常进行具有重要意义。
二、广东烟筒防腐的方法1. 涂料防腐涂料防腐是一种常见的烟筒防腐方法。
这种方法主要是通过在烟筒的内壁和外壁上涂刷防腐涂料，以防止烟气和水分对烟筒的腐蚀。
常用的防腐涂料有环氧树脂涂料、聚氨酯涂料等。
这些涂料具有耐腐蚀、耐高温、耐老化等特点，能够有效地保护烟筒不受腐蚀。
2. 玻璃钢防腐玻璃钢是一种新型的防腐材料，具有耐腐蚀、耐高温、耐老化等特点，广泛用于烟筒防腐。
玻璃钢防腐主要是将玻璃钢衬里用于烟筒内壁和外壁，以增强烟筒的耐腐蚀性和结构强度。
玻璃钢防腐施工方便、寿命长，是广东烟筒防腐的优选方案之一。
3. 砖砌防腐砖砌防腐是一种传统的烟筒防腐方法。
这种方法主要是将耐腐蚀的砖块砌筑在烟筒的内壁和外壁上，以防止烟气和水分对烟筒的腐蚀。
砖砌防腐具有施工简单、成本低等优点，但在耐腐蚀性和结构强度方面相对较差。
三、广东烟筒防腐工程的注意事项1. 施工安全在进行烟筒防腐工程时，施工安全是首要考虑的问题。
烟筒是一种高耸的结构，施工过程中应采取适当的安全措施，如使用安全带、安全帽等防护装备，确保施工人员的安全。
2. 环保措施烟筒防腐工程施工过程中，会产生废弃物和噪音等污染，因此需要采取有效的环保措施，确保污染物的排放符合国家环保标准，保护环境。
3. 施工质量烟筒防腐工程的施工质量直接关系到烟筒的使用寿命和安全性。
因此，在施工过程中应严格把控施工质量，确保防腐层的均匀厚度、附着力强，并按照设计要求进行施工。
烟囱内壁防腐施工方案1. 背景介绍烟囱作为工业生产设施中重要的排烟通道，长期暴露在高温、高湿、化学腐蚀等恶劣环境下，容易导致内壁腐蚀，影响其使用寿命和排烟效果。
为了延长烟囱的使用寿命和提高其安全性能，对烟囱内壁进行防腐处理至关重要。
2. 问题分析烟囱内壁腐蚀主要原因包括湿气、酸雨、化学气体等因素的长期侵蚀。
常见的烟囱内壁材料有混凝土、钢材、玻璃钢等，不同材质需要采用不同的防腐施工方案。
3. 防腐施工方案3.1 混凝土烟囱内壁3.1.1 表面清理首先要对混凝土烟囱内壁进行彻底清理，去除污垢、锈迹等杂物，确保表面干净。
3.1.2 底漆处理选择合适的底漆对烟囱内壁进行处理，增强附着力，提高防腐效果。
3.1.3 防腐涂料涂覆采用高温耐酸碱的防腐涂料进行涂覆，形成保护膜，提高烟囱内壁的抗腐蚀能力。
3.2 钢材烟囱内壁3.2.1 表面处理对钢材烟囱内壁进行除锈处理，去除锈迹和氧化物，保持表面清洁。
3.2.2 防腐底漆涂刷选择适合钢材的防腐底漆进行涂刷，形成防护膜，提高烟囱内壁的耐腐蚀性能。
3.3 玻璃钢烟囱内壁3.3.1 表面处理对玻璃钢烟囱内壁进行表面清洁和打磨处理，保证表面平整。
3.3.2 玻璃钢层涂刷采用特制的玻璃钢涂料对烟囱内壁进行涂刷，形成保护层，提高其防腐性能。
4. 施工注意事项•防腐施工过程中要注意通风，确保施工环境良好。
•施工人员要穿戴好防护用具，避免接触有害化学物质。
•严格按照防腐施工工艺要求进行操作，确保施工质量。
5. 结语通过科学的防腐施工方案，可以有效延长烟囱的使用寿命，提高其抗腐蚀性能，保障工业生产设施的安全稳定运行。
在实际施工中，应根据烟囱内壁材质和环境情况选择合适的防腐措施，确保施工效果和安全性。
烟囱防腐施工方案引言：烟囱作为建筑物中排放废气的管道，长期处于高温、高湿、酸碱等恶劣环境中，容易受到腐蚀的影响。
为了延长烟囱的使用寿命，保障建筑物的安全及正常运行，烟囱防腐施工变得非常重要。
本文将介绍一种有效的烟囱防腐施工方案，旨在提高烟囱的耐用性和安全性。
一、烟囱防腐材料选择在选择烟囱防腐材料时，应考虑以下几个因素：1. 耐高温性能：烟囱通常处于高温环境中，因此所选材料必须具有良好的耐高温性能，能够承受烟气及燃烧物质的腐蚀。
2. 耐腐蚀性能：烟囱内的燃烧物质往往富含酸碱物质，所选材料应具有较强的耐腐蚀性，能够有效抵抗酸碱腐蚀。
3. 抗震性能：考虑到地震等外力因素，所选材料还应具有良好的抗震性能，能够承受外力的影响而不破裂或变形。
根据上述要求，我们建议使用以下材料进行烟囱防腐施工：1. 耐高温涂料：选择耐高温涂料可以有效抵御高温环境带来的腐蚀。
涂料应具有优异的耐高温性能，能够抵抗烟气和燃烧物质的腐蚀。
2. 酸碱防腐涂料：酸碱防腐涂料可用于烟囱内壁的防腐施工，能够抵御酸碱腐蚀，提高烟囱的耐用性。
3. 玻璃钢材料：玻璃钢具有优异的耐腐蚀性和抗震性能，适用于烟囱防腐施工，可以有效延长烟囱的使用寿命。
二、烟囱防腐施工步骤1. 准备工作：在进行烟囱防腐施工之前，需要对烟囱进行彻底的清洁和检查，确保表面没有杂物和腐蚀物，并修复任何裂缝或破损部分。
同时，根据烟囱的尺寸和形状，准备合适的施工工具和辅助材料。
2. 底漆施工：在烟囱表面涂刷耐高温底漆，以提供良好的粘接层，增强涂层的附着力和耐久性。
3. 涂料施工：根据选择的防腐材料，涂刷适当的涂料层。
首先涂刷耐高温涂料层，确保烟囱能够承受高温环境的腐蚀。
然后涂刷酸碱防腐涂料层，增加烟囱内壁的耐腐蚀性能。
对于玻璃钢材料，需要采用卷材或喷涂的方式进行施工，确保涂层均匀且完整。
4. 涂层养护：在施工完成后，需要对涂层进行养护。
避免在养护期间进行任何机械或化学性的影响，以免影响涂层的附着力和性能。
兴化水泥烟囱防腐工程施工随着我国经济的快速发展，能源需求的不断增加，火力发电厂、化工厂等企业对水泥烟囱的需求也日益增加。
然而，水泥烟囱在长期使用过程中，容易受到腐蚀的影响，从而影响其使用寿命和安全性能。
因此，进行水泥烟囱防腐工程施工显得尤为重要。
一、水泥烟囱腐蚀原因分析1. 烟气成分：水泥烟囱排放的烟气中含有大量的硫化物、氮氧化物等腐蚀性物质，这些物质在高温下与水蒸气结合，形成硫酸、硝酸等酸性物质，对烟囱内壁产生腐蚀作用。
2. 温度影响：水泥烟囱内烟气温度较低时，容易形成液态硫酸、硝酸，这些液态腐蚀性物质对烟囱内壁的腐蚀作用更为严重。
3. 烟囱结构：水泥烟囱的结构设计、材料选择、施工质量等都会对腐蚀程度产生影响。
例如，烟囱内壁的粗糙度越大，腐蚀速率越快；材料的选择不合理，容易导致腐蚀加剧。
二、水泥烟囱防腐工程施工方法1. 表面处理：在进行防腐施工前，需要对烟囱内壁进行彻底的清洗和处理。
清除烟囱内壁的污物、苔藓等，使表面光滑、清洁。
常用的清洗方法有高压水枪清洗、喷砂处理等。
2. 底漆施工：选择合适的底漆，对烟囱内壁进行涂刷。
底漆的作用是提高涂层的附着力、耐腐蚀性和抗碱性，防止基层的碱性物质渗透到涂层内部，影响防腐效果。
常用的底漆有环氧树脂底漆、聚氨酯底漆等。
3. 中间涂层施工：在底漆干燥后，进行中间涂层的施工。
中间涂层的主要作用是提高涂层的耐腐蚀性和抗磨性。
可根据实际情况选择合适的涂料，如环氧树脂涂料、聚氨酯涂料等。
4. 面层施工：最后进行面层施工，面层涂料应具有较好的耐候性、耐腐蚀性和装饰性。
常用的面层涂料有环氧树脂涂料、氟碳涂料等。
三、水泥烟囱防腐工程施工注意事项1. 施工环境：确保施工环境温度、湿度适宜，避免在雨天、雾天等恶劣天气条件下施工。
2. 施工人员：施工人员应具备相应的专业技能和经验，了解涂料的性能和施工方法。
3. 施工质量：施工过程中，确保涂层均匀、连续，无气泡、裂纹等缺陷。
对于烟囱内壁的复杂部位，应特别注意施工质量。

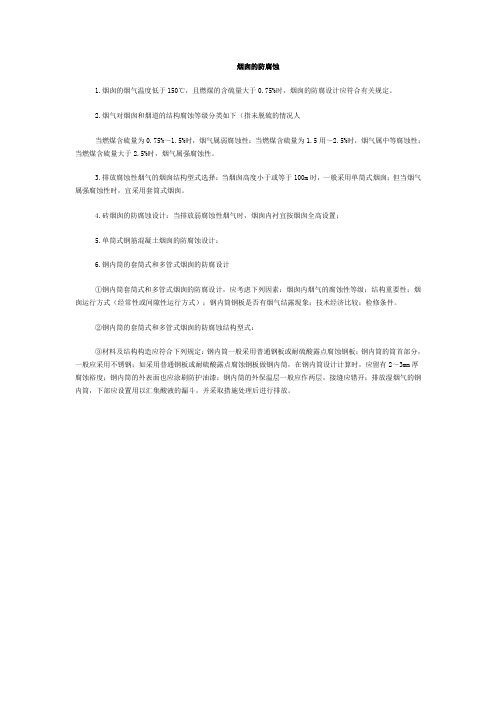

烟囱的防腐蚀
1.烟囱的烟气温度低于150℃，且燃煤的含硫量大于0.75%时，烟囱的防腐设计应符合有关规定。
2.烟气对烟囱和烟道的结构腐蚀等级分类如下（指未脱硫的情况人
当燃煤含硫量为0.75%～1.5%时，烟气属弱腐蚀性：当燃煤含硫量为1.5用～2.5%时，烟气属中等腐蚀性；当燃煤含硫量大于2.5%时，烟气属强腐蚀性。
3.排放腐蚀性烟气的烟囱结构型式选择：当烟囱高度小于或等于100m时，一般采用单筒式烟囱；但当烟气属强腐蚀性时，宜采用套筒式烟囱。
4.砖烟囱的防腐蚀设计：当排放弱腐蚀性烟气时，烟囱内衬宜按烟囱全高设置；
5.单筒式钢筋混凝土烟囱的防腐蚀设计：
6.钢内筒的套筒式和多管式烟囱的防腐设计
①钢内筒套筒式和多管式烟囱的防腐设计，应考虑下列因素：烟囱内烟气的腐蚀性等级；结构重要性；烟囱运行方式（经常性或间隙性运行方式）；钢内筒钢板是否有烟气结露现象；技术经济比较；检修条件。
②钢内筒的套筒式和多管式烟囱的防腐蚀结构型式：
③材料及结构构造应符合下列规定：钢内筒一般采用普通钢板或耐硫酸露点腐蚀钢板；钢内筒的筒首部分，一般应采用不锈钢；如采用普通钢板或耐硫酸露点腐蚀钢板做钢内筒，在钢内筒设计计算时，应留有2～3mm厚腐蚀裕度；钢内筒的外表面也应涂刷防护油漆；钢内筒的外保温层一般应作两层，接缝应错开；排放湿烟气的钢内筒，下部应设置用以汇集酸液的漏斗，并采取措施处理后进行排放。
电厂烟囱防腐治理工程方案一、烟囱的腐蚀原因1. 烟气中的腐蚀物质电厂烟囱内的烟气中含有大量的酸性气体和腐蚀性颗粒物，如SO2、NOx、氯化物、氧化物等，这些物质长期腐蚀作用下会造成烟囱的腐蚀损伤。
2. 高温高湿环境由于烟囱工作环境的特殊性，高温高湿的气候条件容易促进金属的腐蚀速度，导致烟囱内壁金属的腐蚀加剧。
3. 热胀冷缩烟囱在运行过程中，由于温度的变化会引起金属的热胀冷缩，长期的热胀冷缩作用会导致烟囱的金属疲劳和腐蚀。
以上这些因素造成了电厂烟囱的腐蚀问题，为了确保电厂的安全运行，必须采取有效的防腐治理工程方案进行处理。
二、烟囱的防腐治理工程方案1. 表面防腐涂层表面防腐涂层是防止烟囱金属腐蚀的常见方法，选择适合的防腐涂层材料，并根据烟囱条件进行合理的涂覆厚度，以提高烟囱的抗腐蚀性能。
2. 烟囱内壁堆积物清理烟囱内壁容易积聚固体颗粒和附着物，结合气流和温度，这些积聚物容易造成烟囱腐蚀，因此需要对烟囱内壁的堆积物进行定期清理。
3. 金属材料改进选择适合的材料对烟囱进行改进，如采用耐高温、耐腐蚀的特种合金材料来替换原有金属材料，提高烟囱的耐腐蚀性能。
4. 烟囱防腐覆盖层在烟囱外部加设防腐覆盖层，以降低外部环境对烟囱金属的腐蚀作用，提高烟囱的耐腐蚀性能。
5. 烟囱内部通风系统建设烟囱内部通风系统，通过对内部空气的循环和调节，降低烟囱内部的湿度和温度，减缓腐蚀的速度。
以上这些工程方案可以有效地改善电厂烟囱的防腐性能，提高烟囱的使用寿命和安全性。
三、烟囱防腐治理工程实施步骤1. 腐蚀评估首先对现有的烟囱进行腐蚀评估，了解其腐蚀程度和腐蚀类型，为后续的防腐治理工作提供依据。
2. 工程设计根据烟囱腐蚀评估结果，确定防腐治理工程的具体方案和施工图纸，包括表面涂层材料、内部堆积物清理方案、金属材料改进计划等。
3. 施工准备准备防腐治理工程所需的材料、设备和人员，对施工现场进行安全检查和环境保护措施，确保施工的顺利进行。
影响电厂烟囱防腐设计方案因素探讨广东省电力设计研究院2020.9.19 江苏.盐城一、引言二、关于烟气类型（以燃料分）和烟气露点三、新旧规范对比四、烟囱防腐设计经验与教训1、单筒式烟囱2、套筒式烟囱3、火灾引起的问题4、垃圾电厂烟囱设计注意点五、材料防腐性能的讨论六、结语一、引言二、关于烟气类型（以燃料分）和烟气露点三、新旧规范对比四、烟囱防腐设计经验与教训1、单筒式烟囱2、套筒式烟囱3、火灾引起的问题4、垃圾电厂烟囱设计注意点五、材料防腐性能的讨论六、结语一、引言•根据环保政策要求，2001年之后火力发电厂相继加设了脱硫系统。
•在我国火力发电厂烟气脱硫绝大部分采用的是湿法脱硫方法（石膏湿法或海水脱硫，个别采用氨法）。
•湿法石灰石洗涤法因其为世界各国应用最多、最成熟的工艺，也程为国内火电厂脱硫的主导工艺。
脱硫后烟气所含SO3与水蒸汽结合形成酸雾或结露形成稀硫酸液体，烟气对烟囱的腐蚀性更强了。
•2002年版的《烟囱设计规范》内容作出修订，只给出原则性规定，未给出具体的设计指引，缺可操作性。
遇上2005年之后电力高速发展的黄金时期，烟囱结构形式和防腐各种方案应期而出，防腐效果也就参差不齐，以致后来就各种状况的出现。
一、引言•2013版烟囱规范及电规院烟囱防腐交流会，使得钛合金、玻璃钢、硼硅酸盐泡沫防腐系统成为湿烟囱防腐设计的主流方案，尤其钛板方案。
•近几年又出现的钛板腐蚀和火灾引发烧坏排烟筒新状况，还有垃圾电厂烟气成分复杂，也出现新问题。
•回顾十几年来电厂烟囱防腐设计渐进认识中，由于缺乏与外界先进经验深入交流，让我们付出不小代价。
•在这里，想对十几年来的烟囱防腐工程情况作一个梳理和分析给今后烟囱防腐设计提供参考。
•希望本次交流内容能起到抛砖引玉的作用，给其他设计者带来一点启示。
一、引言二、关于烟气类型（以燃料分）和烟气露点三、新旧规范对比四、烟囱防腐设计经验与教训1、单筒式烟囱2、套筒式烟囱3、火灾引起的问题4、垃圾电厂烟囱设计注意点五、材料防腐性能的讨论六、结语•1、烟气类型•以燃料划分，可分为：燃煤、燃油、燃气、垃圾（含危废）等锅炉烟气。
烟囱防腐施工方案烟囱是工业生产中常见的设备，起到排烟、排气等重要作用。
然而，由于长期受高温、腐蚀等因素影响，烟囱容易出现腐蚀、磨损等问题，影响使用寿命。
为了延长烟囱的使用寿命、保障生产安全，进行定期的防腐施工至关重要。
防腐施工材料选择在进行烟囱防腐施工时，应根据烟囱材质、使用环境等因素选择合适的防腐材料。
常见的防腐材料包括：防腐漆、玻璃钢、不锈钢等。
选择防腐材料时，应考虑其耐高温、耐腐蚀、耐磨损等性能，确保施工效果。
防腐施工步骤1.表面处理：在进行防腐施工之前，首先要对烟囱的表面进行清洁、打磨等处理，确保防腐材料能够附着在烟囱表面。
2.底漆涂装：在表面处理后，应先进行底漆涂装，以增强防腐效果。
底漆应均匀涂刷在烟囱表面，形成一层保护膜。
3.防腐涂装：选择合适的防腐涂料，均匀涂刷在烟囱表面，形成防腐保护层。
在施工过程中，应注意涂刷的厚度和均匀性，确保施工效果。
4.检测验收：防腐施工完成后，需要进行检测验收。
检测主要包括涂层厚度、附着力、耐腐蚀性等指标，确保防腐效果符合要求。
施工注意事项1.安全第一：在进行烟囱防腐施工时，要严格遵守安全操作规程，确保施工人员的人身安全。
2.施工环境：选择适合的施工环境，避免风雨天气施工，以保证防腐效果。
3.施工质量：施工过程中应保证施工质量，确保底漆、防腐漆等涂料均匀涂刷，以提高防腐效果。
4.定期检测：施工完成后，应定期对防腐层进行检测，及时修补、维护，延长烟囱的使用寿命。
结语烟囱作为工业生产中重要的设备，其防腐施工至关重要。
选择合适的防腐材料、严格按照施工步骤进行操作，可以有效延长烟囱的使用寿命，保障生产安全。
希望本文对烟囱防腐施工方案有所帮助。
烟囱防腐设计要求及施工工艺烟囱的防腐设计对于烟囱本身的长久使用以及安全性有着非常重要的保障。
除了烟囱的防腐要求，烟气的处理也是关键，当前人们对环境保护意识日益增强，烟气中的二氧化硫等有害物质需要经过过滤之后才能排放到大气中，这就需要采用脱硫措施。
湿法脱硫装置后烟气的腐蚀特性燃煤电厂排出的烟气经脱硫后，烟气湿度增大、温度降低，不能有效的除去烟气中的SO3，使烟气中单位体积的稀释硫酸含量相应增加，且烟气中还含有氟化氢和氯化物等强腐蚀性物质，其烟气通常被视为“高”化学腐蚀等级，即强腐蚀性烟气等级。
即使安装单台回转式烟气-烟气换热器（GGH），再热后烟气的温度仍然低于烟气的酸露点，因此脱硫后烟气无论是否设置GGH，烟气对烟囱内部的腐蚀性仍大于不脱硫的原烟气。
脱硫后烟囱防腐设计措施及有关规定由于国内脱硫烟囱历史较短，专项的腐蚀调查研究资料很少，经验也不多，因此，烟囱设计规范对脱硫烟囱的设计尚无明确说明，只是从烟气的腐蚀性等级对烟囱的防腐设计进行要求。
对于脱硫后烟气对烟囱结构的腐蚀性分析，主要借鉴国外的资料和做法。
国外烟囱防腐设计资料从目前掌握的国外烟囱资料看，国外火电厂烟囱结构型式基本上都是套筒式或多管式烟囱，且以钢内筒多管式烟囱为主，砖内筒结构型式不多，单筒式烟囱结构很少。
从材料的抗渗密闭性来看，钢内筒优于砖砌内筒材料，但经济性差些。
根据“国际工业烟囱协会（CICIND）”的设计标准要求，燃煤电厂排出的烟气经脱硫后，烟囱应按强腐蚀性烟气等级来考虑烟囱结构的安全性。
对于钢内筒结构，在烟气湿法脱硫（无GGH装置）的情况下，国际工业烟囱协会（CICIND）在其发布的《钢烟囱标准规程Model Code For Steel Chimneys》（1999年第1版）中建议采用普通碳钢板在其内侧（与烟气接触侧）增加一层非常薄的合金板或钛板的方法进行处理。
对于砖砌内筒结构（加设GGH装置），都采用自承重结构体系，且对砖和胶泥提出了很高要求，即特殊的耐酸缸砖用硅酸钾耐酸胶泥砌筑，一般分两层错缝布置，并设封闭层。
烟囱排放的大多都是还有腐蚀作用的烟气，为了确保烟囱的使用效率，对烟囱实施防腐施工是十分有必要的。
但是具体实施起来也不是我们想象的那么简单的，我们来分析一些关于烟囱防腐工程中需要知道的内容。
1、烟囱的材料烟囱主要是火力发电厂中会用到，它的形式主要分为单筒式和套筒式两种。
前者主要是由钢筋混凝土浇筑成的外层和耐酸砖或耐酸浇筑料的内层所构成的，结构还是比较简单的。
而套筒式烟囱的材料基本相同，只要它是由钢筋混凝土浇筑的受力承重外筒和耐酸耐火砖等砌成的砖内筒，或是整体钢板焊接的钢内筒几部分构成的。
所以在选择烟囱防腐用的材料时也要充分考虑到这一点。
2、烟囱的运行温度温度也是影响烟囱防腐效果的重要因素之一，所以要特别关注。
一般烟气经过脱硫的话，温度会在五十度左右；如果经过GGH后，温度就可以达到八十度左右；如果正巧FGD 不能正常投运的话，烟气温度会高达一百三十度左右。
可见，烟囱的运行温度是有变化的，所以我们实施的防腐层一定要具备这种可以承受不同温度的反复作用的能力，以免因为温度对防腐层产生破坏，影响防腐效果。
3、烟囱的腐蚀环境如果没有烟气换热器的烟囱脱硫系统，产生的烟气在水分、湿度、温度、密度等方面都不是很理想。
这样会在烟囱内壁表面形成大量冷凝的酸液，并且受压力的影响，会在烟囱表面会造成渗透压力作用，因此所选的防腐材料一定要有良好的抗渗透性。
左右烟囱防腐施工的两大因素：工业烟囱腐蚀较为严重的主要集中在电力系统、有色系统和化工系统。
在这三个系统中，腐蚀介质和烟气温度是左右烟囱防腐施工的两大因素。
有色冶炼系统烟囱的烟气温度一般在350℃以下，特殊情况达到400-500℃，事故状态可达到600-700℃。
有色冶炼烟气主要腐蚀介质有SO2，CI2，HCI、和H2F等，其中SO2含量一般为0.2~5%，转炉烟气的SO2含量可达3~7%，平均4%左右。
用于铝、镁、稀土冶炼的烟囱，其烟气温度较低，如铝冶炼烟囱，其烟气温度在65℃以下，烟气主要腐蚀介质为H2F；镁冶炼烟囱，其温度在50℃以下，烟气主要腐蚀介质为CI2和HCI；而铜、铅、锌冶炼的烟囱，其烟气温度则较高。
一、旧烟囱防腐改造考虑的主要因素玻璃鳞片防腐烟囱OM涂料防腐耐酸胶泥防腐方法
老机组采用湿法脱硫改造后，若不加GGH，湿烟气排放到烟囱，会在排烟囱筒内壁结露形成强腐蚀，原烟囱排烟筒设计时若没有考虑湿烟囱防腐设计构造，一定要在加脱硫工艺的同时，对原烟囱进行防腐改造。
旧烟囱改造烟囱脱硫高空防腐、钢制烟囱脱硫高空防腐、烟囱脱硫防腐、烟囱高空防腐施工的基本要求，是当湿烟囱内壁出现的冷凝酸液时，排烟筒内衬在设计使用年限内不应受腐蚀而丧失结构安全，更不能由于内衬腐蚀受损后，冷凝酸液渗出到钢筋砼外筒壁，危及烟囱结构承载能力。
钢筋砼外筒壁受腐蚀时，直接影响的是结构安全问题，排烟筒内衬受腐蚀是长期耐久性问题。
烟囱OM涂料防腐玻璃鳞片防腐耐酸胶泥防腐
研究旧烟囱防腐改造时主要考虑以下因素。
1、旧烟囱改造后服务年限烟囱OM涂料防腐玻璃鳞片防腐耐酸胶泥防腐
火力发电设备一般经济运行年限大约25年，设计使用年限一般35年。
建筑结构设计使用年限50年。
烟囱是发电机组运行的最后一个环节，由于目前环保标准的提高，烟囱逐渐被视为火力发电系统中的一个设备来对待。
旧机组脱硫改造带来烟囱防腐改造问题。
首先应明确改造后的机组还可能运行多少年，以此来决定烟囱防腐的标准和防腐设计寿命。
预计还要运行30年的烟囱与可能运行10年的烟囱，排烟筒内衬防腐改造显然应区别对待，更不能简单按新建发电机组湿烟囱防腐设计标准来处理。
2、原来烟囱结构形式烟囱OM涂料防腐玻璃鳞片防腐耐酸胶泥防腐
几年前我国非脱硫机组(包括脱硫后加GGH)配套烟囱一般还是单筒烟囱或套筒烟囱。
原来的烟囱在设计时考虑了哪些防腐措施，哪些地方不能满足湿烟囱的要求？
单筒烟囱内壁有砖砌的或双滑后水泥砂浆沫面的。
套筒烟囱的内筒有砖砌体的和钢的。
在防腐改造前一定要查清础原烟囱内衬的结构形式。
一般没有考虑湿烟囱的防腐要求，对于不同的内衬表面，选择适合的防腐材料。
对于套筒烟囱，钢排烟筒内壁只要增加耐酸胶泥或涂料作为隔水层即可。
对于过去采用釉面耐酸砖砌的排烟筒，由于国内采购的耐酸砖吸水率在12-20%，远远不能解决湿烟囱防腐问题，则必须另增加隔水层和防腐层，或者拆除原内衬后，参考金竹山和湘潭电厂的经验重新由泡沫陶瓷砖砖筑。
对于单筒烟囱不论内衬是砖砌或是双滑形成的砼表面都有必要采用2-3cm耐酸砂浆涂抹形成隔水隔气的防腐层。
3、排烟筒内壁清理烟囱OM涂料防腐玻璃鳞片防腐耐酸胶泥防腐
一般为砖砌体，砂浆抹面和钢内筒。
旧烟囱改造首先要清理内筒表面的积灰和缺陷，砖砌内衬由于表面不平，还有一些砖存在破损，必须采用喷砂或高压喷水清除干净，然后填补缺陷。
若采用涂料防腐不可用水冲洗方法来清理，因为水冲洗后，内衬表面一定要凉干才能进行喷涂，这样施工时间会很长。
4、防腐改造费用烟囱OM涂料防腐玻璃鳞片防腐耐酸胶泥防腐
旧的210-240M高度钢筋砼单筒烟囱在80年代每座工程造价一般1200-1400万元。
90年代1600～1800万元，2000年以后2200～2500万元。
如果防腐改造费用超过原工程造价25～30%，则改造的可能性就不合适了。
这时，应该从脱硫改造的系统设中寻求合理的方案。
例如，华能山东辛店电厂考虑原来的旧烟囱不改造，为排放旁路高温烟气使用，另建一个玻璃钢内筒的烟囱为排放脱硫后湿烟气专用。
丽港电厂一期在42m高的脱硫塔顶上，建造一个总高度120米的防腐钢烟囱专门排放湿烟气，原烟囱也不用防腐改造，只为旁路烟气服务。
两个发电厂经核算认为这种方案经济效果还比较好。
5、现场施工条件烟囱OM涂料防腐玻璃鳞片防腐耐酸胶泥防腐
由于是生产改造，施工现场比较狭小。
改造工程施工中，烟囱内部工程材料和机具的堆放、运输都会受到限制。
如果在旧烟囱内加钢排筒时，应考虑钢内筒现场加工场地，烟囱内
安装，焊接，吊装平台等实施条件。
6、适用的运行工况烟囱OM涂料防腐玻璃鳞片防腐耐酸胶泥防腐
目前，很多运行的脱硫机组，烟气设有旁路，烟囱排烟的工况比较复杂，排烟筒防腐设计困难较大。
业主一般提出防腐涂层应适用于脱硫工况（湿烟气，45-50℃）和非脱硫工况（干烟气，145℃）交替运行的条件。
应保证在烟囱长期运行的145℃工作温度环境下膨胀可逆并能够保持良好的弹性；且短时间应能够承受180℃高温（每次半小时，每年3次）。
很多有机材料为主的涂料是很难满足这些要求的。
如果在近期能实现脱硫机组不设旁路，烟囱的烟气不出现混合排放，排烟筒防腐设计会简单一些。
7、工期安排
200～300MW机组一般是二台炉共一个烟囱，通过电力调度的计划安排二台炉同时停运大修时，才能进行烟囱内衬防腐改造，一般只能在45天以内完成全部改造工程。
所以应该考虑冬季严寒和夏季多雨对防腐工程施工的影响，必要时在施工过程中供暖或加挡雨蓬。
8、防腐材料的性能和工程业绩
在烟囱防腐工程投标中往往会出现很多新型防腐材料，有的还是国外独资或合资的厂家。
他们的防腐材料标准各持一家，性能及指标的试验方法和测试结果也不相同，提供的性能指标可比性很差。
有些厂商提供的业绩主要反映国外工程，很难了解和核实。
一般来说粘贴泡沫玻璃或泡沫陶瓷砖工程价在800--1000元/m2，在新建的湿烟囱中比较合适。
改性耐酸胶泥(500元/m2左右)适宜在砖内筒表面涂抹或喷涂。
涂料(400元/m2左右)需要在内衬表面平整干燥的条件下喷涂才能保证附着强度，否则喷涂后会起泡、起鼓，甚至大面积脱落，出现“脱裤子”现象。
同时对涂料还应注意它的耐温性能。
关于防腐材料的耐久性，目前都是以快速试验结果推算出来，但推算方法还不健全，理论也不成熟，现在市场推出的材料都没有经过工程实践的证明。
如果招标书对防腐材料耐久性提的很高，比如说25年以上，根据都不太充分，生产厂家应标也很牵强，基本没有可信度。
所以建设旧烟囱改造工程中的防腐材料耐久性一般按15年考虑比较现实，过15年后，经检查测试，若有必要可以再涂抹或喷刷一次，这样做从技术经济和可操作性上都比较合适。
其实，湿烟囱防腐的工程业绩，由于湿烟囱防腐这几年才开始，各个防腐公司都没有经实践考验的典型业绩。
目前只能主要通过防腐材料的检测和评审来核实它的特点，所以我们建议不论国内外厂商推出的防腐材料，应该具有国内同行专家进行评审的意见。
在国内有资质的、熟悉火力发电系统的测试研究单位，按统一的试验方法测实出的性能指标来进行评价。
烟囱防腐改造的几种适用方案烟囱OM涂料防腐玻璃鳞片防腐耐酸胶泥防腐目前国内进入烟囱脱硫高空防腐、钢制烟囱脱硫高空防腐、烟囱脱硫防腐、烟囱高空防腐施工改造工程的防腐材料大约有20多种，但基本可以分为粘贴块材，玻璃钢衬砌、耐酸胶泥和涂料四大类。
它们的主要成份是有机树脂和无机材料的组合，有机材料为主的耐温较差，无机材料为主的耐腐和耐温性能好，但粘接能力差、而且易出现裂纹。
它们的组份配比会严重影响防腐材料的性能和耐久性。
在旧烟囱防腐改造中应综合考虑。
