绝密★启用前人教版高中物理选修3-1第二章恒定电流测试本试卷共100分，考试时间120分钟。

一、单选题(共10小题,每小题4.0分,共40分)1.如图所示是某居住小区门口利用光敏电阻设计的行人监控装置，R1为光敏电阻，R2为定值电阻，A、B接监控装置．则()A．当有人通过而遮蔽光线时，A、B之间电压升高B．当有人通过而遮蔽光线时，A、B之间电压降低C．当仅增大R1的阻值时，可增大A、B之间的电压D．当仅减小R2的阻值时，可增大A、B之间的电压2.一个用半导体材料制成的电阻器D，其电流I随它两端的电压U变化的关系图象如图(a)所示，将它与两个标准电阻R1、R2并联后接在电压恒为U的电源上，如图(b)所示，三个用电器消耗的电功率均为P.现将它们连接成如图(c)所示的电路，仍然接在该电源的两端，设电阻器D和电阻R1、R2消耗的电功率分别为P D、P1、P2，它们之间的大小关系为()A．P1＝4P2B．P D＝C．P1<4P2D．P D>P23.某同学用电压表、电流表测量一节干电池的电动势和内阻，采用的电路图如图所示，实验操作正确，他记录了七组(U，I)数据，关于数据的处理，下列操作正确的是()A．电压表的读数U的平均值等于电动势EB．任意取两组数据，代入方程E＝U1＋I1r，求出E、rC．画出U－I图象，由图象求E、rD．以上说法都正确4.如图所示，已知微安表G的电阻为R g＝10 Ω，满偏电流I g＝100 μA，现将其改装，使它最大能测量0.15 mA的电流，则下列四种方案中可行的是()A．B．C．D．5.某同学做三种导电元件的导电性能实验，他根据所测量数据分别绘制了三种元件的I－U图象，如图所示，则下述判断正确的是()A．只有乙图正确B．甲、丙图的曲线肯定是偶然误差太大C．甲、丙不遵从欧姆定律，肯定不可能正确D．甲、乙、丙三个图都可能正确，并不一定有较大误差6.如图所示的电路常称分压电路，当a、b间的电压为U时，利用它可以在c、d端获得0至U之间的任意电压．当滑动变阻器的滑片P移至中点时，则Ucd等于()A．UB．UC．UD． 07.如图所示，是两只定值电阻R1、R2的I﹣U图象．有关R1、R2的大小，及它们串联或并联后的I ﹣U图象所在区域，下列判断正确的是（）A．R1＞R2，并联后在区域ⅢB．R1＞R2，并联后在区域ⅡC．R1＜R2，串联后在区域ⅢD．R1＜R2，串联后在区域Ⅰ8.如图所示，两个定值电阻R1＝4R、R2＝2R串联后接在输出电压U稳定于10 V的理想直流电源上，有人把一个内阻不是远大于R1、R2的电压表接在R1两端，电压表的示数为6 V．如果把此电压表接在R2两端，则电压表示数将()A．等于4 VB．等于3 VC．等于5 VD．无法判断9.如图所示的电路，三只相同的灯泡L1、L2、L3，当滑动变阻器的滑动触头向b端移动时()A． L1变亮，L2、L3变暗B． L1、L2变亮，L3变暗C． L1、L3变暗，L2变亮D． L1、L3变亮，L2变暗10.下列器件，利用电流的热效应工作的是（）A．验电器B．电热水器C．电容器D．电感器二、多选题(共4小题,每小题5.0分,共20分)11.(多选)下列说法中正确的是()A．一个电阻和一根无电阻的理想导线并联，总电阻为零B．并联电路任一支路的电阻都大于电路的总电阻C．并联电路任一支路电阻增大(其他支路不变)，则总电阻也增大D．并联电路任一支路电阻增大(其他支路不变)，则总电阻一定减小12.(多选)直流电池组的电动势为E，内电阻为r，用它给电阻为R的直流电动机供电，当电动机正常工作时，电动机两端的电压为U，通过电动机的电流是I，下列说法中正确的是()A．电动机输出的机械功率是UIB．电动机电枢上发热功率为I2RC．电源消耗的化学能功率为EID．电源的输出功率为EI－I2r13.（多选）关于电动势，下列说法中正确的是（）A．一个电源的电动势的大小只由电源本身决定B．因电动势的单位和电势差相同，所以电动势实质上就是电势差C．一个电动势为1.5 V的电池接入电路时，若有1 C的电荷量通过电路，就有1.5 J的化学能转变成电能D．电压表接到电源两极时，测得的就是电动势14.(多选)如图所示电路，电源电动势为E，内阻为r.当开关S闭合后，小型直流电动机M和指示灯L都恰能正常工作．已知指示灯L的电阻为R0，额定电流为I，电动机M的线圈电阻为R，则下列说法中正确的是()A．电动机的额定电压为IRB．电动机的输出功率为IE－I2RC．电源的输出功率为IE－I2rD．整个电路的热功率为I2(R0＋R＋r)三、计算题(共4小题,每小题10.0分,共40分)15.如图所示电路，R1＝2 Ω，R2＝3 Ω，R3＝4 Ω.(1)如果已知流过电阻R1的电流I1＝3 A，则干路电流多大？(2)如果已知干路电流I＝3 A，流过每个电阻的电流多大？16.在如图所示的电路中，电源电动势E＝3.0 V，内电阻r＝1.0 Ω，电阻R1＝10 Ω，R2＝10 Ω，R3＝30 Ω，R4＝35 Ω，电容器的电容C＝100 μF，电容器原来不带电．求接通开关S后流过R4的总电荷量．17.如图所示，电源电动势为12 V，内电阻为r=1 Ω，R1=1 Ω，R2=6 Ω，电动机线圈电阻为0.5 Ω，若开关闭合后通过电源的电流为3 A，则R1上消耗的电功率为多少？电动机消耗的电功率为多少？18.如图所示，线段A为某电源的U－I图线，线段B为某电阻的U－I图线，以上述电源和电阻组成闭合电路时，求：(1)电源的输出功率P出为多大？(2)电源内部损耗的电功率是多少？(3)电源的效率η为多大？答案解析1.【答案】B【解析】由电路图可知，两电阻串联，监控装置与R2并联．当有人通过而遮蔽光线时，R1阻值变大，电路中的总电阻变大，电路中的电流变小，根据U＝IR可知，R2阻值不变时，其两端的电压变小，即A、B间电压降低，故A错误，B正确．当仅增大R1的阻值时，电路中的总电阻变大，电路中的电流变小，根据U＝IR可知，A、B间电压减小，故C错误．当仅减小R2的阻值时，电路中的总电阻变小，电路中的电流变大，电源的内阻和R1阻值不变时，路端电压变小，R1两端的电压变大，A、B间电压减小，故D错误．2.【答案】C【解析】从电阻器D的I—U图线可以得出，电阻器的阻值随所加电压的增大而减小，在题图(b)中，三个电阻消耗的功率相等，都为P＝＝＝，说明三个电阻的阻值相等，即R1＝R2＝R D.连接成图(c)所示的电路时，电阻器D两端的电压小于U，电阻器D的阻值R D′>R D，这时电阻器R D两端的电压U D>，电阻R1两端的电压U1<，电阻R2两端的电压U2＝U D>，由电功率计算式综合比较得出，A、B、D错误，C正确．3.【答案】C【解析】选项A，电压表测的是外电路两端的电压，不等于电动势；选项B，测量的偶然误差很大；选项C，画出U－I图象，这七组数据对应的点不一定都在一条直线上，作U－I图象时，舍去误差较大的点，故由图象法求E、r可减小偶然误差，故正确操作应为C.4.【答案】D【解析】把微安表改装成毫安表，应并联一个分流电阻，并联电阻阻值：R＝＝20 Ω由图示可知，A、B、C错误，D正确．5.【答案】D【解析】以上三个图象分别是三种不同元件的I－U图象，甲图的特点是元件的电阻随着电压的增大而减小，所以当电压增大时电流增大的非常快，乙图就是定值电阻的I－U图象；丙图中元件的电阻随着电压的增大而增大，当电压增大时，电流增大的相对缓慢，所以三图都有可能正确．6.【答案】C【解析】由题，滑片P滑至R的中点，变阻器下半部分电阻为，根据欧姆定律得：U cd＝·＝，故C正确．7.【答案】C【解析】根据欧姆定律公式，I-U图象的斜率越小，电阻越大，故R1＜R2；根据串联电路的电阻特点知，R串比每一个串联的分电阻都要大；根据并联电路中电阻的特点可知，R并比每一个并联电路的分电阻都要小；在这4个电阻值中，R串最大，R并最小，所以两电阻并联后在区域Ⅰ，两电阻串联后在区域Ⅲ，故C正确，A、B、D错误.8.【答案】B【解析】电压表与电阻R1并联时，并联电阻为：R并＝①串联电路中电压分配与电阻成正比，故：＝②其中R1＝4R、R2＝2R联立①②解得：R V＝12R；当电压表与电阻R2并联时，并联电阻为：R并′＝＝R串联电路中电压分配与电阻成正比，故：＝解得：U2＝3 V.9.【答案】B【解析】如图所示的电路，三只相同的灯泡L1、L2、L3，当滑动变阻器的滑动触头向b端移动时L1、L2变亮，L3变暗，故答案选B。

2018-2019学年高中物理第二章恒定电流章末综合检测新人教版选修3-1 编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（2018-2019学年高中物理第二章恒定电流章末综合检测新人教版选修3-1）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为2018-2019学年高中物理第二章恒定电流章末综合检测新人教版选修3-1的全部内容。

第二章恒定电流章末综合检测一、单项选择题(本题共6小题，每小题5分,共30分，每小题只有一个选项正确，把正确选项前的字母填在题后的括号内）1.神经系统中，把神经纤维分为有髓鞘和无髓鞘两大类,现代生物学认为，髓鞘是由多层类脂物质--髓质累积而成的，具有很大的电阻，经实验测得髓质的电阻率ρ＝8×106Ω·m。

某生物体中的某段髓质神经纤维可看成高为20 cm、半径为4 cm的圆柱体，当在其两端加上U＝100 V的电压时，该神经开始发生反应,则引起该神经纤维产生感觉的最小电流为( )A.0.31 μA B．0。

62 μAC。

0。

15 μA D．0。

43 μA解析:由电阻定义式R＝ρ错误!得R＝8×106×错误!Ω＝3。

18×108Ω.引起该神经纤维产生感觉的最小电流I＝UR＝错误! A＝0。

31 μA，A正确.答案：A2.(2018·广东广州高二检测)两只电阻的伏安特性曲线如图所示，则下列说法中正确的是( )A.两电阻的阻值为R1大于R2B。

两电阻串联在电路中时，R1两端电压大于R2两端电压C。

两电阻串联在电路中时,R1消耗的功率小于R2消耗的功率D.两电阻并联在电路中时，R1的电流小于R2的电流解析:I。

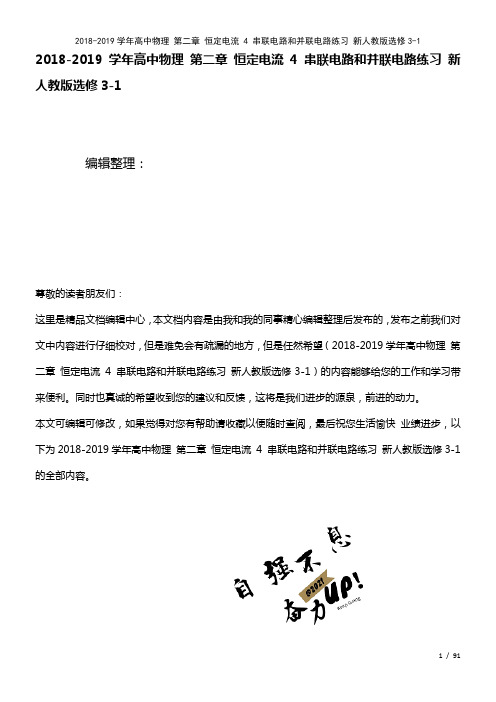

2018-2019学年高中物理第二章恒定电流4 串联电路和并联电路练习新人教版选修3-1编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（2018-2019学年高中物理第二章恒定电流4 串联电路和并联电路练习新人教版选修3-1）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为2018-2019学年高中物理第二章恒定电流4 串联电路和并联电路练习新人教版选修3-1的全部内容。

4串联电路和并联电路知识点一串、并联电路1.三个阻值都是6Ω的电阻可以用不同的方法连接起来，如图L2—4-1所示的四个图中等效电阻(即总电阻）为4Ω的是()图L2—4—12。

（多选)电阻R1、R2、R3串联在电路中。

已知R1=10Ω,R3=5Ω,R1两端的电压为6V，R2两端的电压为12V，则(）A。

三只电阻两端的总电压为18VB.电路中的电流为0.6AC.三只电阻两端的总电压为21VD。

电阻R2的阻值为20Ω3.甲、乙两根保险丝粗细相同，用同种材料制成，单位长度的电阻分别为4Ω和1Ω,熔断电流分别为2A和6A,把以上两根保险丝各取等长一段并联后再接入电路中，允许通过的最大电流是()A。

6.0A B.7.5A C。

8A D。

10A4。

如图L2-4—2所示电路中，电压表V1和V2的内阻都远远大于R1、R2、R3和R4的电阻。

R1和R阻值未知,R2=R4=20Ω,电压表V1和V2的读数分别为15V和10V，则a、b两点间的电压为（) 3A.23V B。

24V C。

25V D。

26V图L2—4-25。

（多选）如图L2-4—3所示，R1=2Ω，R2=10Ω,R3=10Ω,A、B两端接在电压恒定的电源上，则（）A。

人教版高中物理选修3-1第二章《恒定电流》检测题（包含答案）1 / 9《恒定电流》检测题一、单选题1．如下图所示，直线A 为电源的U －I 图线，直线B 为电阻R 的U －I 图线，用该电源和电阻组成闭合电路时，电源的输出功率和效率分别是( )A ．2W,33.3%B ．4W,33.3%C ．2W,66.7%D ．4W,66.7%2．如图所示，电源电动势E=1.5V ，内电阻r=0.5Ω，滑动变阻器R 1的最大电阻R m =5.0Ω，定值电阻R 2=2.0Ω，C 为平行板电容器，其电容为3μF。

将开关S 与a 接触，则A ．当R 1接入电路阻值为0.5Ω时，R 1消耗的功率最大B ．当R 1的阻值增大时，R 2两端的电压减小C ．开关从a 接向b ，流过R 3的电流流向为d→>cD ．开关从a 接向b ，待电路稳定，流过R 3的电荷量为3910 －C3．小李家的房子装修，买了一卷规格为“100m、4mm 2的铜导线（已知铜的电阻率为1.7×10﹣8Ω•m），用来安装一路专线，对额定电压为220V ，额定功率为2.0kW 的空调供电。

实际上只用去了一半导线，如果空调能够正常工作时，估算导线上损失的电压约为（ ） A ．1.9VB ．0.19VC ．2.5VD ．0.25V4．在如图所示的电路中，闭合开关，将滑动变阻器的滑片向左移动电路稳定后，与滑片移动前比较（）A ．电阻R 0两端电压变大B ．电容器C 上的电荷量不变 C ．电源消耗的总功率变小D ．灯泡L 变亮5．在如图所示电路中，电源电动势为E 、内阻为r ，电阻R 2、R 3为定值电阻，R 1为滑动变阻器，A 、B 为电容器的两个极板。

当滑动变阻器R 1处于某位置时，A 、B 两极板间的带电油滴静止不动。

则下列说法中正确的是（）A ．仅把R 1的触头向右滑动时，电流表读数减小，油滴向下运动B ．仅把R 1的触头向左滑动时，电流表读数减小，油滴向上运动C ．仅把两极板A 、B 间距离增大，油滴向下运动，电流表读数不变D ．仅把两极板A 、B 间正对面积减小，油滴向下运动，电流表读数不变6．如图所示，小灯泡通电后，其电流I 随所加电压U 变化的图线，P 为图线上一点，PN 为图线的切线，PQ 为U 轴的垂线，PM 为I 轴的垂线。

高中物理学习材料桑水制作第二章恒定电流检测题(时间：60分钟满分：100分)一、单项选择题(本题共3小题，每小题7分，共21分。

在每小题给出的四个选项中只有一项是符合题目要求的。

)1．(2015·四川泸州校级三模)如图1所示的电路中，电源电动势为E，内电阻为r，闭合开关S，待电流达到稳定后，电流表示数为I，电压表示数为U，电容器C所带电荷量为Q。

将滑动变阻器的滑动触头P从图示位置向a端移动一些，待电流达到稳定后，与P移动前相比( )图1A．U变小B．I变小C．Q不变D．Q减小解析当滑动变阻器的滑动触头P从图示位置向a端移动时，其接入电路的电阻值增大，外电路总电阻增大，由闭合电路的欧姆定律可知，干路的电流I减小；变阻器两端的电压U＝E－I(R＋r)，由I减小，可知U增大，即电2容器C两端的电压增大，由Q＝CU可知，电容器的电荷量Q增大，故B正确，A、C、D错误。

答案 B2．如图2所示，两平行金属板间带电质点P处于静止状态，不考虑电流表和电压表对电路的影响，当滑动变阻器R4的滑片向b端移动时，则( )图2A．电压表读数减小B．电流表读数减小C．质点P将向上运动D．R3上消耗的功率逐渐增大解析当滑动变阻器R4的滑片向b端移动时，R4接入电路部分的电阻减小，外电路总电阻减小，干路电流增大，电源内阻分担的电压增大，则路端电压减小，R1分担的电压增大，则平行金属板两极板间电压减小，带电质点P所受电场力减小，质点P将向下运动，选项C错误；R3两端电压减小，R3中电流减小，通过电流表的电流增大，故电流表读数增大，选项B错误；R3上消耗的功率逐渐减小，选项D错误；由于R2中电流增大，R2两端电压增大，R4两端电压减小，故电压表读数减小，选项A正确。

答案 A3．在如图3所示的电路中，R1＝11 Ω，r＝1 Ω，R2＝R3＝6 Ω，当开关S闭合且电路稳定时，电容器C的带电荷量为Q1；当开关S断开且电路稳定时，电容器C的带电荷量为Q2，则( )图3A．Q1∶Q2＝1∶3 B．Q1∶Q2＝3∶1C．Q1∶Q2＝1∶5 D．Q1∶Q2＝5∶1解析当开关S闭合时，电容器两端电压等于R2两端的电压，U2＝ER2R1＋R2＋r＝E3，Q1＝E3C；当开关S断开时，电容器两端电压等于电源电动势，U＝E，Q2＝E C，所以Q1∶Q2＝1∶3，选项A正确。

第二章《恒定电流》测试题一、单选题（每小题只有一个正确答案）1．两根材料相同的粗细均匀导线甲和乙，其横截面积之比为1∶3，阻值之比为3∶2，则导线甲、乙的长度之比为（）A．1∶3B．1∶2C．2∶3D．3∶12．铅蓄电池的电动势为2V，这表示（）A．无论接不接入外电路，蓄电池两极间的电压都为2 VB．蓄电池内每通过1 C电荷量，电源把2 J的化学能转变为内能C．蓄电池在1 s内将2 J的化学能转变为电能D．蓄电池将化学能转变为电能的本领比一节干电池（电动势为1.5 V）的大3．日常生活中，在下列电器中，哪些属于纯电阻用电器？（）A．电扇和电吹风B．空调和电冰箱C．电烙铁和电热毯D．电解槽4．如图为滑动变阻器的示意图，A、B、C、D为4个接线柱，当滑动片P由C向D移动时，若要使变阻器接入电路的电阻由大变小，应将电阻器的哪两个接线柱连入电路A．A和B B．A和D C．B和C D．C和D5．如图电路中，电源电动势为E、内阻为r，R0为定值电阻，电容器的电容为C，闭合开关S，增大可变电阻R的阻值，电压表示数的变化量为△U，电流表示数的变化量为△I，则（）A．电压表示数U和电流表示数I的比值不变B．变化过程中△U和△I的比值保持不变C．电阻R0两端电压减小，减小量为△UD．电阻R0两端电压增大，增大量为△U6．如图所示是某电源的路端电压与电流的关系图象，下列结论错误的是A．电源的电动势为6.0 V B．电源的内阻为2 ΩC．电源的短路电流为0.5 A D．当外电阻为2 Ω时电源的输出功率最大7．如图所示的电路中，电源内阻不可忽略，若调整可变电阻R的阻值，可使电压表的示数减小△U（电压表为理想电表），在这个过程中：（）A．R2两端的电压增加，增加量一定等于△UB．流过R的电流会减小C．路端电压减小，减少量一定等于△UD．△U和干路电流的变化△I的比值保持不变8．如图，在“用多用表测电阻”的实验中，选用“×10”倍率的欧姆挡测量一电阻时，指针指在刻度20和30间的中央位置，该被测电阻的阻值R所在区间为（）A．20Ω＜R＜25ΩB．25Ω≤R＜30ΩC．200Ω＜R＜250ΩD．250Ω≤R＜300Ω9．如图所示电路，电源电势为E，内阻为r．当开关S闭合后，小型直流电动机M和指示灯L都恰能正常工作．已知指示灯L的电阻为0R，额定电流为I，电动机M的线圈电阻为R，则下列说法中正确的是（）A ．电动机的额定电压为IRB ．电动机的输出功率为2IE I R -C ．电源的输出功率为2IE I r -D ．整个电路的热功率为()20I R r +10．在新农村建设的街道亮化工程中，全部使用太阳能路灯，如图是某行政村使用的太阳能路灯的电池板铭牌，则电池板的内阻值约为（ ）A ．0.14ΩB ．7.35ΩC ．6.23ΩD ．0.16Ω11．如图所示，闭合直角三角形线框，底边长为l ，现将它匀速拉过宽度为d 的匀强磁场（l ＞d ）．若以逆时针方向为电流的正方向，则以下四个I ﹣t 图象中正确的是（ ） 12．在如图所示的并联电路中，保持干路上的电流I 不变，当增大R 1的阻值时（ ）A ．R 1和R 2上的电压减小B ．R 1上的电流I 1增大C ．R 2上的电流I 2减小D ．I 1和I 2之和不变13．成都七中某研究性学习小组设计了一个加速度计，如图所示。

高中物理学习材料桑水制作第二章恒定电流综合测试题答案及详解本卷分第Ⅰ卷(选择题)和第Ⅱ卷(非选择题)两部分．满分100分，时间90分钟．第Ⅰ卷(选择题共40分)一、选择题(共10小题，每小题4分，共40分，在每小题给出的四个选项中，有的小题只有一个选项符合题目要求，有些小题有多个选项符合题目要求，全部选对的得4分，选不全的得2分，有选错或不答的得0分)1．答案：C解析：电视机在不使用时，应切断电源以保证安全，所以可排除②，故选C.2．答案：A3．答案：D解析：在白天时，一般不需要灯照明的；天黑以后，特别是夜深人静时，一般也不需要灯照明的，也就是说天黑且人在楼道里走动时需要．对于选项A，“声控开关”闭合时，发生短路；对于选项B，不管是“光控开关”，还是“声控开关”各自都能让灯发光，节能目的达不到；对于选项C，“光控开关”闭合时，发生短路；对于选项D，“光控开关”与“声控开关”同时闭合时，灯才亮，所以达到节能的目的．4．答案：AD解析：R1增大→R增大→I减小→U R减小，R2减小→R减小→I增大→U减小→UR1增大→U R减小，∴A、D正确．5．答案：D解析：整个回路为断路，稳定后电流强度为零，故伏特表示数为零，D正确，静电计上电势差不为零为E，其它选项错误．6．答案：A解析：由题给条件知L1中电流变小，L2中电流变大，只有R1断路才会出现这种结果．7．答案：C解析：可变电阻的滑片向a移动，使支路的电阻减小，从而引起整个电路的外电阻R外减小，据闭合电路欧姆定律可知，电路的总电流I总＝ER外＋r增大，电路的外电压U外＝E－I总r减小，即R1两端的电压U1＝U外减小，通过R1的电流I1减小．又因I总增大，I1减小，通过R2的电流I2＝I总－I1增大．8．答案：B解析：本题答案为B.设每个灯泡正常发光时，其电流为I，则图(甲)中总电流为3I，图(乙)总电流为I，所以，P1＝3IU，P2＝IU，P1＝3P2，故选B.9．答案：B解析：a中回路未闭合，故a方式为“关挡”，b中总电阻R b＝R1＋R2，c中总电阻为R c＝R 1，d 中总电阻为R d ＝R 1R 2R 1＋R 2，由公式P ＝U 2R，故d 方式为“高”档，c 方式为“中”档，b方式为“低”档，所以B 对，A 、C 、D 错．10． 答案：AD解析：由直线a 可知R ＝U I ＝22Ω＝1Ω，由直线b 可知E ＝3V ，r ＝E I 短＝36Ω＝0.5Ω.电源的输出功率：P 出＝I 2R ＝(E R ＋r )2·R ＝(31＋0.5)2×1W ＝4W ，∴选项A 对，选项B 错．电源的效率η＝I 2R I 2(R ＋r )×100%＝11＋0.5×100%≈67%，所以选项C 错，D 对．第Ⅱ卷(非选择题 共60分)二、填空题(共4小题，共21分．把答案直接填在横线上) 11．答案：L 1，L 3；串；L 2，L 3；并；L 312．答案：电路图如图所示．电流表的示数为0.20A ，电压表的示数为4.0V ，小灯泡L 的电阻为R ＝U I ＝4.0V0.20A＝20Ω.13．答案：(1)略 (2)也逐渐增大 (3)增大解析：在图像中，斜率k ＝1R，从斜率随电压的逐渐增大而逐渐减小可知，灯泡的电阻在逐渐增大，这是由于电压越大，灯泡的电功率大，则其温度就越高，根据金属的电阻率随温度的升高而增大，故灯泡的钨丝电阻越来越大．14．答案：①如下图所示②2.86,5.70～6.(两位有效数字均给分) ③CD(含有错误答案不给分)三、论述·计算题(共5小题，共39分．解答应写出必要的文字说明、方程式和重要演算步骤，只写出最后答案不能得分，有数值计算的题，答案中必须明确写出数值和单位)15．答案：本题看起来虽然简单，但实际上是一道开放型试题，它可以几乎计算出所有电学中的基本物理量，能够涉及到所有的电学概念和定律．题中隐含的条件：额定电压下，灯泡的额定功率，且灯泡正常发光．可求出的物理量有： (1)灯泡两端的实际电压：U 实＝U 额＝12V (2)灯泡的额定功率P 实＝P 额＝36W (3)通过灯泡的电流I 实＝I 额＝P /U ＝3A(4)灯泡原电阻R L ＝U 2/P ＝4Ω. 通电 10s(5)通过灯泡的电荷量Q ＝It ＝30C (6)灯泡消耗的电能W L ＝Pt ＝360J(7)灯泡、电阻两端的电压U 总＝ U R ＝U L ＝12V (8)通过电阻的电流I R ＝U /R ＝12V/6Ω＝2A(9)电阻消耗的电能W R ＝UI R t ＝12V ×2 A ×10s ＝240J (10)电阻的功率P R ＝UI R ＝12V ×2A ＝24W(11) 电阻上的电热Q R ＝(I R )2Rt ＝(2A)2×6Ω×10s ＝240J 16．(8分)答案：(1)E ＝6V ；r ＝1Ω (2)当R ＝r ＝1Ω时，P m ＝9W解析：(1)由闭合电路欧姆定律E ＝U 1＋U 1R 1r ①E ＝U 2＋U 2R 2r ②联立①②并代入数据解得E ＝6V ，r ＝1Ω (2)由电功率表达式P ＝E 2(R ＋r )2R ③将③式变形为P ＝E 2(R －r )2R＋4r ④ 由④式知，当R ＝r ＝1Ω时P 有最大值P m ＝E 24r＝9W.17．答案：(1)R 1＝1.4Ω R 3＝2.0Ω (2)U ＝1.0V P 2＝2.0W解析：(1)R 3＝U 3I 3＝3.01.5Ω＝2.0Ω由E ＝I 3(R 1＋R 3＋r )代入数据有6.0＝1.5(R 1＋2.0＋0.6) 解得：R 1＝1.4Ω (2)S 闭合后，R 总＝R 1＋r ＋R 2·R 3R 2＋R 3＝2.4Ω电压表的示数U ＝E R 总×R 2·R 3R 2＋R 3＝62.4×0.4V ＝1V R 2上消耗的功率P 2＝U 2R 2＝120.5W ＝2.0W18．答案：(1)F ＝mg tan θ (2)F ＝mgI ′kh(R 0＋kL )·(I ′－I 0) 解析：(1)有风力时，对金属球P ，受力如图所示F ＝F 1·sin θ mg ＝F 1·cos θ 所以F ＝mg tan θ(2)无风时，电路中 U ＝I 0(R 0＋kL ) 有风力时，电路中 U ＝I ′(R 0＋kL ′) L ′＝L －h ·tan θ 由以上三式解出F ＝mgI ′kh(R 0＋kL )·(I ′－I 0) 19．答案：(1)见解析(2)0.03kW ·h 1.3A 原因见解析解析：(1)从表中可想到工作电压是我们国家的民用交流电压；洗涤电动机的工作功率为110W ，脱水电动机的工作功率为176W ；用欧姆定律I ＝U R求出的电流和工作电流是不同的，原因是欧姆定律适合纯电阻电路，而电动机主要是用来输出机械能的，不是用来发热的，不是纯电阻电路．(2)从洗衣机洗涤为正、反转和停的时间程序图可知，停和转的时间分别为125s 和775s ，由洗涤做功W 洗＝P 洗·t ＝UIt ＝220×0.5×10－3×0.215kW ·h ≈0.0237kW ·hW 脱＝P 脱·t ＝UIt ＝220×0.8×10－3×260kW ·h ＝0.0059kW ·h则W ＝W 洗＋W 脱＝0.0237kW ·h ＋0.0059kW ·h ≈0.03kW ·h当洗涤和脱水同时操作时， 就相当于两个用电器并联，则流过插座的电流应为两个用电器单独使用时工作电流之和，故I ＝I 洗＋I 脱＝(0.5＋ 0.8)A ＝1.3A.。

绝密★启用前人教版高中物理选修3-1 第二章恒定电流测试本试卷分第Ⅰ卷和第Ⅱ卷两部分，共100分第Ⅰ卷一、单选题(共15小题,每小题4.0分,共60分)1.一个阻值为R的电阻两端加上电压U后，通过电阻横截面的电荷量q随时间t变化的图象如图所示，此图象的斜率可表示为()A．UB．RC．D．2.酒精测试仪用于对机动车驾驶人员是否酗酒及其他严禁酒后作业人员的现场检测，它利用的是一种二氧化锡半导体型酒精气体传感器. 酒精气体传感器的电阻随酒精气体浓度的变化而变化．在如图所示的电路中，不同的酒精气体浓度对应着传感器的不同电阻，这样，显示仪表的指针就与酒精气体浓度有了对应关系．如果二氧化锡半导体型酒精气体传感器电阻的倒数与酒精气体的浓度成正比，那么，电压表示数U与酒精气体浓度c之间的对应关系正确的是()A．U越大，表示c越大，c与U成正比B．U越大，表示c越大，但是c与U不成正比C．U越大，表示c越小，c与U成反比D．U越大，表示c越小，但是c与U不成反比3.用半导体材料制成热敏电阻，在温度升高时，电阻会迅速减小，如图所示，将一热敏电阻接入电路中，接通开关后，经过一段时间会观察到（）A．电流表示数不变B．电流表示数减小C．电压表示数增大D．电压表示数减小4.三个10 Ω的电阻串联后与理想电表连接如图所示，将A、B接在10 V的电源上，则表V1、V2、A的示数为()A．V、V、 AB． 10 V、10 V、1 AC． 10 V、0、1 AD． 0、10 V、 A5.用电流表和电压表测量电阻Rx的阻值．如图所示，分别将图(a)和(b)两种测量电路连接到电路中，按照(a)图时，电流表示数为 4.60 mA，电压表示数为 2.50 V；按照(b)图时，电流表示数为5.00 mA，电压表示数为2.30 V，比较这两次结果，正确的是()A．电阻的真实值更接近543 Ω，且大于543 ΩB．电阻的真实值更接近543 Ω，且小于543 ΩC．电阻的真实值更接近460 Ω，且大于460 ΩD．电阻的真实值更接近460 Ω，且小于460 Ω6.某个由导电介质制成的电阻截面如图所示．导电介质的电阻率为ρ，制成内、外半径分别为a和b的半球壳层形状(图中阴影部分)，半径为a、电阻不计的球形电极被嵌入导电介质的球心成为一个引出电极，在导电介质的外层球壳上镀上一层电阻不计的金属膜成为另外一个电极．设该电阻的阻值为R.下面给出R的四个表达式中只有一个是合理的，你可能不会求解R，但是你可以通过一定的物理分析，对下列表达式的合理性做出判断．根据你的判断，R的合理表达式应为()A．R＝ρB．R＝ρC．R＝D．R＝7.以下关于电流表与电压表的说法中，正确的是()A．都是用电流表G与电阻并联改装而成的B．都是用电流表G与电阻串联改装而成的C．它们本身都有内阻，只是电流表的内阻一般很小，而电压表的内阻一般很大D．电流表的内阻肯定比用来改装的电流表G的内阻大，而电压表的内阻肯定比用来改装的电流表G的内阻小8.对于连入电路的不同灯泡而言，亮度大的灯泡是()A．通过电流大的灯泡B．两端电压大的灯泡C．电阻值大的灯泡D．消耗电功率大的灯泡9.如图所示的自动控制电路中含有一逻辑电路A，L为小灯泡．光照射光敏电阻R′时，其阻值迅速减小，则在该控制电路中()A．A是非门，当R′受到光照时，它输入高电平输出低电平B．A是或门，当R′受到光照时，它可以使得L发光C．增大可变电阻R的阻值，可使R′受到光照时L更容易发光D．可变电阻R对L是否发光没有控制作用10.关于电动势，下列说法正确的是()A．当外电路断开时，路端电压不等于电源电动势B．用电压表直接测量电源两极得到的电压数值，实际上总略小于电源电动势的准确值C．电源电动势总等于内、外电路上的电压之和，所以它的数值与外电路的组成有关D．在电源内部，由正极到负极的方向为电动势的方向11.电动势为E、内阻为r的电源与定值电阻R1、R2及滑动变阻器R连接成如图所示的电路，当滑动变阻器的触头由中点滑向b端时，下列说法正确的是()A．电压表和电流表读数都增大B．电压表和电流表读数都减小C．电压表读数增大，电流表读数减小D．电压表读数减小，电流表读数增大12.一个定值电阻，两端电压为2 V，通过的电流是0.5 A,如果两端的电压是6 V，要测量流过的电流，电流表的量程可选用()A． 0.5 AB． 1 AC． 2 AD． 10 A13.如图甲所示，不计电表对电路的影响，改变滑动变阻器的滑片位置，测得电压表和随电流表的示数变化规律如图乙中a、b所示，下列判断正确的是()①图线a的延长线与纵轴交点的坐标值等于电源电动势②图线b斜率的绝对值等于电源的内阻③图线a、b交点的横、纵坐标之积等于此状态下电源的输出功率④图线a、b交点的横、纵坐标之积等于此状态下电阻R0消耗的功率A．①③B．①④C．①③④D．②③14.理发用的电吹风中有电动机和电热丝，电动机带动风叶转动，电热丝给空气加热，得到热风将头发吹干。

《恒定电流》检测题一、单选题1．关于电源电动势，下列说法正确的是（）A．同一电源接入不同的电路中，其电动势会发生改变B．电源电动势与是否接入外电路无关C．电源电动势就是电源两极间的电压D．电源电动势与外电路电阻有关2．电池短路时可能会烧坏电池，甚至引起火灾。

电池短路时A．电流很小 B．电流很大 C．电动势变小 D．电动势变大3．如图所示，电源电动势E,内阻r,当滑动变阻器的滑动片P向上端移动时，则理想电表示数的变化情况是（）A．V1减小，V2增大，A增大B．V1增大，V2减小，A增大C．V1增大，V2增大，A减小D．V1减小，V2减小，A减小4．将截面均匀、长为L、电阻为R的金属导线截去1n，再拉长至L，则导线电阻变为（）A．1nn-R B．1nn-R C．1nR D．nR5．如图所示，一直流电动机与阻值R＝9Ω的电阻串联在电源上，电源电动势E＝30V，内阻r ＝1Ω，用理想电压表测出电动机两端电压U＝10V，已知电动机线圈电阻R＝1Ω，则下列说法中正确的是（）A．通过电动机的电流为10A B．电源内阻的电功率为4WC．电动机的输出功率为16W D．电动机的效率是80％6．一台电动机，线圈电阻为0.8Ω，当它两端所加电压为220V时，通过的电流为5A，关于此电动机，下列判断正确的是（ ）A ．由于其电压电流电阻关系不符合欧姆定律，可以判断电动机已经损坏B ．此电动机的发热功率为10WC ．此电动机的输出功率为505WD ．此电动机的效率约为98%7．下列说法正确的是（ ）A ．库仑在研究电荷间相互作用时，提出了“电场”的概念B ．电源的电动势跟电源内非静电力做的功成正比，跟通过电源的电荷量成反比C ．将正点电荷从场强为零的一点移动到场强为零的另一点，电场力做功不一定为零D ．金属材料的电阻率随温度的升高而减小8．如图所示，理想变压器原、副线圈的匝数比为k ，输出端接有一交流电动机，其线圈的电阻为R 。
