九年级物理上册7.4电磁继电器练习题新版教科版

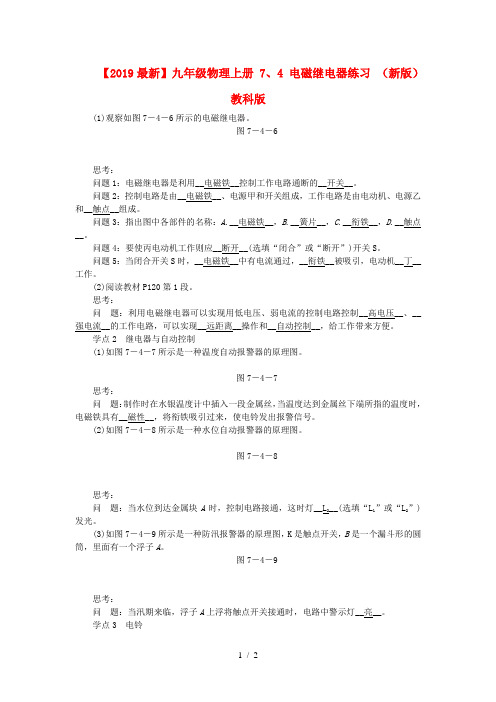

【2019最新】九年级物理上册 7、4 电磁继电器练习（新版）教科版(1)观察如图7－4－6所示的电磁继电器。

图7－4－6思考：问题1：电磁继电器是利用__电磁铁__控制工作电路通断的__开关__。

问题2：控制电路是由__电磁铁__、电源甲和开关组成，工作电路是由电动机、电源乙和__触点__组成。

问题3：指出图中各部件的名称：A.__电磁铁__，B.__簧片__，C.__衔铁__，D.__触点__。

问题4：要使丙电动机工作则应__断开__(选填“闭合”或“断开”)开关S。

问题5：当闭合开关S时，__电磁铁__中有电流通过，__衔铁__被吸引，电动机__丁__工作。

(2)阅读教材P120第1段。

思考：问题：利用电磁继电器可以实现用低电压、弱电流的控制电路控制__高电压__、__强电流__的工作电路，可以实现__远距离__操作和__自动控制__，给工作带来方便。

学点2 继电器与自动控制(1)如图7－4－7所示是一种温度自动报警器的原理图。

图7－4－7思考：问题：制作时在水银温度计中插入一段金属丝，当温度达到金属丝下端所指的温度时，电磁铁具有__磁性__，将衔铁吸引过来，使电铃发出报警信号。

(2)如图7－4－8所示是一种水位自动报警器的原理图。

图7－4－8思考：问题：当水位到达金属块A时，控制电路接通，这时灯__L2__(选填“L1”或“L2”)发光。

(3)如图7－4－9所示是一种防汛报警器的原理图，K是触点开关，B是一个漏斗形的圆筒，里面有一个浮子A。

图7－4－9思考：问题：当汛期来临，浮子A上浮将触点开关接通时，电路中警示灯__亮__。

学点3 电铃观察如图7－4－10所示的电铃电路。

图7－4－10思考：问题：闭合开关，电磁铁产生磁性，吸引__衔铁__，铃锤向下敲击铃碗发声，同时电路断开，电磁铁失去磁性，铃锤又被弹簧片弹回；__衔铁__与螺钉接触，又将电路接通，如此反复，电铃持续发声。

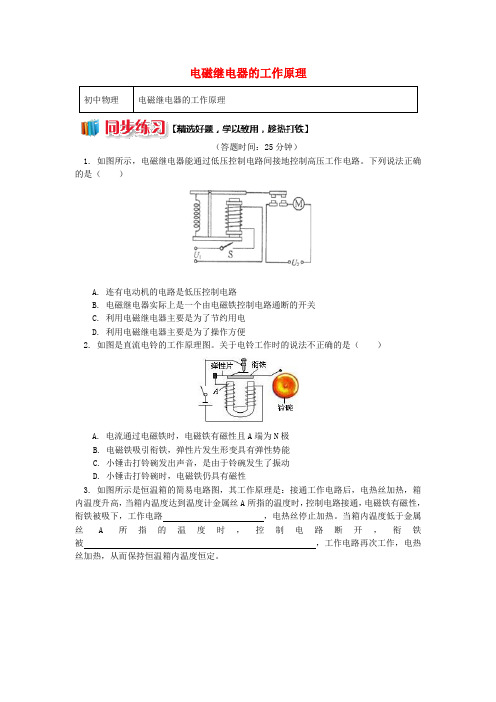

电磁继电器的工作原理（答题时间：25分钟）1. 如图所示，电磁继电器能通过低压控制电路间接地控制高压工作电路。

下列说法正确的是（）A. 连有电动机的电路是低压控制电路B. 电磁继电器实际上是一个由电磁铁控制电路通断的开关C. 利用电磁继电器主要是为了节约用电D. 利用电磁继电器主要是为了操作方便2. 如图是直流电铃的工作原理图。

关于电铃工作时的说法不正确的是（）A. 电流通过电磁铁时，电磁铁有磁性且A端为N极B. 电磁铁吸引衔铁，弹性片发生形变具有弹性势能C. 小锤击打铃碗发出声音，是由于铃碗发生了振动D. 小锤击打铃碗时，电磁铁仍具有磁性3. 如图所示是恒温箱的简易电路图，其工作原理是：接通工作电路后，电热丝加热，箱内温度升高，当箱内温度达到温度计金属丝A所指的温度时，控制电路接通，电磁铁有磁性，衔铁被吸下，工作电路，电热丝停止加热。

当箱内温度低于金属丝A所指的温度时，控制电路断开，衔铁被，工作电路再次工作，电热丝加热，从而保持恒温箱内温度恒定。

4. 在较复杂的自动控制电路中，常使用“单刀双掷型”电磁继电器，它有两个静触点和一个动触点，能够实现电路的切换：电磁铁有磁性时，电磁铁吸引衔铁，接触一个电路；当电磁铁没有磁性时，弹簧拉起衔铁，断开一个电路同时接通另一个电路。

例如，用热敏电阻（受温度影响阻值会发生变化的电阻）和电磁继电器组成的火警器的示意图，正常情况下 发光（填“L 1”或“L 2”）；热敏电阻R 受热后，其阻值会 （填“增大”或“减小”），当这种变化达到某一程度时，电磁铁的磁性 （填“增强”或“减弱”）足以吸引下衔铁，使L 2发光。

5. 如图所示，是简单的火警自动报警装置所需的电路元件。

其中，温控开关在温度升高到某值时自动闭合，常温时自动断开。

要求：当发生火灾时红灯亮，发出报警信号；正常情况下绿灯亮。

请按上述要求，b 、c 为三个接线柱）。

6. 电磁铁是电磁继电器的重要组成部分之一。

如图所示是宾馆某房间电路的部分连接图，控制电路的主要器件是带有磁性的卡P 和电磁继电器J 。

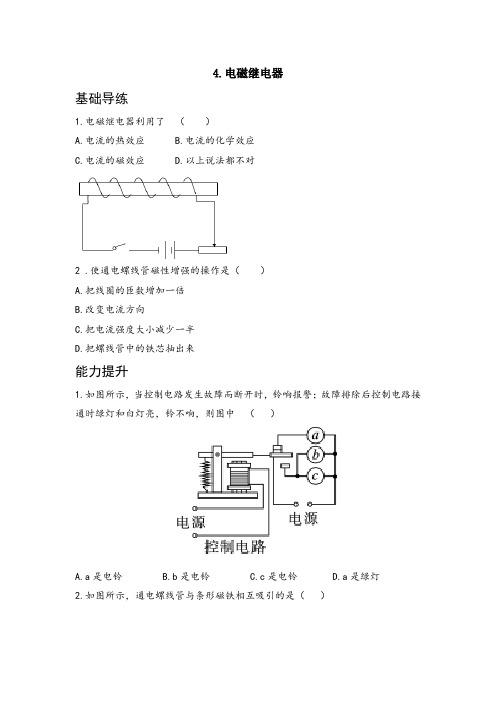

4.电磁继电器
基础导练
1.电磁继电器利用了（）
A.电流的热效应
B.电流的化学效应
C.电流的磁效应
D.以上说法都不对
2 .使通电螺线管磁性增强的操作是（）
A.把线圈的匝数增加一倍
B.改变电流方向
C.把电流强度大小减少一半
D.把螺线管中的铁芯抽出来
能力提升
1.如图所示，当控制电路发生故障而断开时，铃响报警；故障排除后控制电路接通时绿灯和白灯亮，铃不响，则图中（）
A.a是电铃
B.b是电铃
C.c是电铃
D.a是绿灯
2.如图所示，通电螺线管与条形磁铁相互吸引的是（）
3.如图是电磁继电器的构造和工作电路示意图，要使它的电磁铁对衔铁的吸引力大些，一下做法可行的是（）
A.增加电源B的电压
B.增加电磁铁线圈的匝数
C.增加电源A的电压
D.去掉电磁铁线圈中的铁芯
4.如图是汽车启动装置原理图，对于这一装置及其工作特点，下列说法不正确的是（）
A.旋转要使能使电磁铁所在电路工作
B.电磁铁的工作电压比电动机的工作电压低
C.电磁铁通电时，上端是S极，下端是N极
D.电磁铁通电时，吸引上方的衔铁，使出点A向右与B接触
参考答案基础导练
1.C
2.A
能力提升
1.A
2.B
3.BC
4.C。

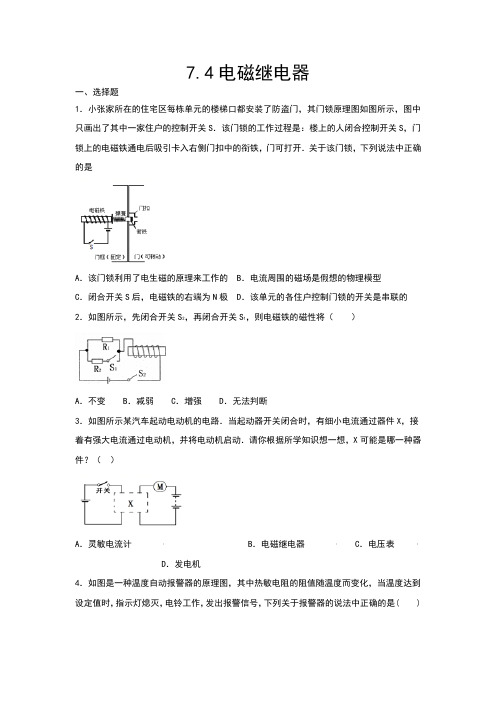

7.4电磁继电器一、选择题1．小张家所在的住宅区每栋单元的楼梯口都安装了防盗门，其门锁原理图如图所示，图中只画出了其中一家住户的控制开关S．该门锁的工作过程是：楼上的人闭合控制开关S，门锁上的电磁铁通电后吸引卡入右侧门扣中的衔铁，门可打开．关于该门锁，下列说法中正确的是A．该门锁利用了电生磁的原理来工作的B．电流周围的磁场是假想的物理模型C．闭合开关S后，电磁铁的右端为N极 D．该单元的各住户控制门锁的开关是串联的2．如图所示，先闭合开关S2，再闭合开关S1，则电磁铁的磁性将（）A．不变 B．减弱 C．增强 D．无法判断3．如图所示某汽车起动电动机的电路．当起动器开关闭合时，有细小电流通过器件X，接着有强大电流通过电动机，并将电动机启动．请你根据所学知识想一想，X可能是哪一种器件？（）A．灵敏电流计B．电磁继电器C．电压表D．发电机4．如图是一种温度自动报警器的原理图，其中热敏电阻的阻值随温度而变化，当温度达到设定值时，指示灯熄灭，电铃工作，发出报警信号，下列关于报警器的说法中正确的是( )A．电磁继电器中的电磁铁的工作原理是电磁感应B．电磁继电器实质是一种电路开关，可以用一个电路控制另一个电路C．电磁继电器中的电磁铁的上端为N极D．温度没有达到设定值时电磁铁无磁性5．如图是电磁继电器的构造和工作电路示意图．要使电磁铁对衔铁的吸引力变大，以下做法可行的是（）A．去掉电磁铁线圈中的铁芯B．减少电磁铁线圈的匝数C．适当增大电源A的电压D．适当增大电源B的电压6．下图是一种水位自动报警器的原理图，当水位到达金属块A时（一般的水能导电），电路中（）A．绿灯亮，红灯不亮B．红灯亮，绿灯不亮C．红灯和绿灯都亮D．红灯和绿灯都不亮7．如图所示是消防应急灯的电路图，其中少连了一根导线，工作原理是：外部电路为220V 交流电(交流电的电流方向和大小一直改变)，当其正常时，两盏标有“6V”灯泡不发光；外部电路停电时，两盏标有“6V”灯泡发光．对于这一装置及其工作特点，下列说法中正确的是（）A．当外部电路停电时，电磁铁所在电路工作B．电磁铁通电时，弹簧具有弹性势能C．电磁铁的上端始终为N极D．C点应该和触点B相连8．如图是汽车启动装置原理图，对于这一装置及其工作特点，下列说法中不正确的是( )A．旋转钥匙能使电磁铁所在电路工作B．电磁铁的工作电压比电动机的工作电压低C．电磁铁通电时，上端是S极，下端是N极D．电磁铁通电时，吸引上方的衔铁，使触点A向右与B接触9．图是温度自动报警器的原理示意图，当水银温度计内的水银柱上升至与其上端的金属丝相接触时，出现的情况是A．红灯亮B．绿灯亮C．红、绿灯同时亮D．红、绿灯都不亮10．如图所示为一种温度自动报警器原理图，在水银温度计的顶端封入一段金属丝，当温度升高至A．74℃时，电灯亮报警B．72℃时，电铃报警C．66℃时，电铃报警D．74℃时，电铃报警二、填空题11．图所示是某同学连接的电铃电路．当开关闭合后，电路被接通，电磁铁________ ，衔铁________ ，使小锤敲击铃碗发出声音，同时衔铁与螺钉脱离接触，电路________ ，电磁铁________ ，小锤在弹簧片的作用下又恢复到使电路接通的状态．12．小宇同学自制了一个用开关来控制电磁铁南北极的巧妙装置，如图所示．当开关S接______（选填“a”或“b”）点时，电磁铁的A端是S极．他若想改变该电磁铁磁性的强弱，可以在电路中再串联一个______。

[第七章 4.电磁继电器]一、选择题1.电磁继电器控制电路的电压和电流与其工作电路的电压和电流相比一般是()A.高电压、弱电流B.高电压、强电流C.低电压、弱电流D.低电压、强电流2.如图所示的自动控制电路中,当控制电路的开关S闭合时,工作电路的情况是()A.灯不亮,电铃响B.灯不亮,电铃不响C.灯亮,电铃不响D.灯亮,电铃响3.如图所示是某温度过低报警电路,下列关于此电路的说法不正确的是()A.通过改变金属丝下端在温度计内的位置可以调节报警温度值B.当所测温度低于设定值时,报警电路的电铃会发出铃声C.液体温度计在电路中相当于一个开关D.液体温度计内的液体可以是水银、酒精或煤油二、填空题4.电磁继电器是利用_________控制工作电路通断的开关,它的工作原理是:通过直接控制“控制电路”的通断,间接控制“_________电路”的通断。

5.如图所示是家用空气开关的结构示意图,图中P是电磁铁,S是闸刀开关,Q是可绕O点转动的衔铁。

当电路中通过如图所示的电流时,电磁铁P的右端为_________极,当电路由于工作用电器总功率过大等原因导致电流过大时,电磁铁的磁性_________吸引衔铁Q的力变大,使衔铁转动,闸刀开关S在弹力的作用下自动开启,切断电路起到保险作用。

三、简答题6.图甲为某热敏电阻的R-t图像,图乙为用此热敏电阻R和继电器组成的恒温箱的简单温控电路,继电器线圈的电阻为150 Ω,当线圈中电流大于或等于28 mA时,继电器的衔铁被吸合,为继电器线圈供电的电池的电压为6 V,图中的“电源”是恒温箱加热器的电源。

(1)从图甲中可得50 ℃时热敏电阻的阻值为_________Ω。

(2)恒温箱的加热器应接在A、B端还是C、D端?(3)若恒温箱内的温度达到100 ℃时,通过计算分析恒温箱加热器是否处于工作状态?(4)若在原控制电路中,串联接入一个可变电阻,当该电阻增大时,所控制的恒温箱内的最高温度将_________(选填“变大”“不变”或“变小”)。

电磁继电器一、单项选择题1.硫化镉（ CdS）晶体是一种光敏资料，其电阻随光照强度增大而减小．以下列图，用它和继电器组成自动控制电路来控制路灯，白天灯熄，夜晚灯亮．以下说法错误的选项是（）A.白天流过 CdS的电流比夜晚大B. 给路灯供电的电源应接在a、b 两端C. 为缩短路灯点亮时间，可将电阻R 调小些D. 夏天夜幕降临晚些，要保证在相同日照条件下打开路灯，应将电阻R 调大些2. 以下列图为一种温度自动报警器原理图，在水银温度计的顶端封入一段金属丝，当温度高升至（）A. 74℃时，电灯亮报警B. 72℃时，电铃报警C.66℃时，电铃报警 D.74℃时，电铃报警3.以下列图的自动控制电路中，当开关S 闭合时，工作电路的情况是A.灯亮，电动机不转动，电铃响 B.灯亮，电动机转动，电铃响C.灯不亮，电动机不转动，电铃响D.灯不亮，电动机转动，电铃响4.如图是一种温度自动报警器的原理图。

制作水银温度计时，在玻璃管中封入一段金属丝，电源两极分别与水银和金属丝相连，当温度达到金属丝下端所指的温度时（）A.衔铁被吸引，电铃发出报警声 B.衔铁被排斥，电铃发出报警声C.衔铁被吸引，电铃停止发出报警声D.衔铁被排斥，电铃停止发出报警声5. 以下列图是一种水位自动报警器的原理图，当水位到达金属块 A 时（一般的水能导电），电路中（）A.红灯和绿灯都亮B.红灯和绿灯都不亮C.绿灯亮，红灯不亮D.红灯亮，绿灯不亮6. 以下列图， R0是一个光敏电阻，光敏电阻的阻值随光照强度的增加而减小，R是电阻箱（已调至合适阻值），它们和继电器组成自动控制电路来控制路灯，白天灯熄，夜晚灯亮。

以下说法正确的选项是（）A. 白天流过 R0的电流比夜晚小B.给路灯供电的电源应接在b、 c 两端C. 白天 R0两端的电压比夜晚大D.白天，若是将电阻箱R 的阻值调大，则路灯也可能变成亮7.在地下停车场，驾驶员常常依照车位入口上方的红、绿灯判断可否有车位。

教科版物理九年级上册《电磁继电器》同步练习一、选择题1.如图所示是一种温度自动报警器的原理图。

制作水银温度计时，在玻璃管的两端分别封入一段金属丝。

电池的两极分别与金属丝相连，当温度达到与电池正极相连的金属丝下端所指的温度时，电铃就响起来，发出报警信号下列说法正确的是（）A. 温度计中的水银是绝缘体B. 电铃响时，电磁铁右端是N极C. 温度降低到74℃以下，电铃响D. 电铃响且滑片P向左移动时，电磁铁磁性减弱2.当你唱卡拉 OK 时，要用到话筒（麦克风）.如图所示为动圈式话筒构造示意图.当你对着话筒唱歌时，声音使膜片振动，与膜片相连的线圈也跟着一起振动，线圈在磁场中运动产生了电流，这样就将声音信号转化成电信号.图所示四个实验的原理与话筒原理相同的是（）A. B. C. D.3.如图是直流电铃的原理图.关于电铃工作时的说法不正确的是（）A.电流通过电磁铁时，电磁铁有磁性且A端为N极B.电磁铁吸引衔铁，弹性片发生形变具有弹性势能C.小锤击打铃碗发出声音，是由于铃碗发生了振动D.小锤击打铃碗时，电磁铁仍具有磁性4.下列功能中,电磁继电器不能完成的是( )A.控制工作电路中电流的连续变化B.控制工作电路中电流的有无C.利用低电压、弱电流控制高电压、强电流D.远距离自动控制与操作5.如图所示为一台非铁质物质制成的天平。

A是一铁块，B是电磁铁。

未通电时天平平衡，给B 通以图示方向的电流（a端接电源正极，6端接电源负极），调节线圈中电流的大小，使铁块A 向上匀速运动，在此过程中（）A.电磁铁B的上端为S极，天平仍保持平衡B.电磁铁B的上端为S极，天平右盘下降C.电磁铁B的上端为N极，天平右盘下降D.电磁铁B的上端为N极，天平仍保持平衡6.在一次实验中，小红连接了如图所示的电路。

电磁铁AB正上方放有一小磁针。

闭合开关，可能出现的情况是（）A.电磁铁A端为S极B.小磁针极N指向水平向右C.若滑动阻器的滑片P向右移动，电磁铁的磁性增强D.移动滑动阻器的滑片P，不影响电磁铁的磁性强弱7.探究影响电磁铁磁性强弱的因素时，按如图电路进行实验，每次实验总观察到电磁铁A吸引大头针的数目均比B多.此实验说明影响电磁铁磁性强弱的因素是（）A.电流的大小B.线圈的匝数C.电流的方向D.电磁铁的极性8.如图所示，在电磁铁正上方用弹簧挂着一条形磁铁，开关闭合后，当滑片P从a端向b端滑动过程中，会出现的现象是（）A.电流表示数变小，弹簧长度变短B.电流表示数变小，弹簧长度变长C.电流表示数变大，弹簧长度变长D.电流表示数变大，弹簧长度变短9.在如图所示的自动控制电路中,当控制电路的开关S闭合时,工作电路的情况是( )A.灯不亮,电铃响B.灯不亮,电铃不响C.灯亮,电铃不响D.灯亮,电铃响10.小明在科学拓展课上制作了一个简易喇叭(原理图如图所示)。

7.4电磁继电器(一)想一想，填一填1.利用电磁继电器可以用________、________的电路，来间接地控制________、________的工作电路.2.电磁继电器主要由________、________、________、________组成.(二)聪明的选择1.著名的医生扁鹊曾用“磁石治病”，他所用的“磁石”是A.被磁体磁化了的石头B.物理学中所说的磁体C.磁感应线D.被磁体磁化了的一种中草药2.在阅读录音带或录像带的使用说明时，常有一句警告性的语言“不要放在电视机或录音机的喇叭附近”.其原因是A.电视机或录音机发出的声音会破坏录音带或录像带上的声音、图像等B.商家的一种习惯用语C.录音带或录像带上的磁性会干扰电视机或录音机的正常工作D.电视机或录音机喇叭上的磁体会破坏录音带或录像带的磁性(三)开心实验，智能体验1.如图为蔬菜大棚使用的一种温度自动报警器，若水银温度计里封入一段金属丝，当温度达到金属丝下端所指的温度时，电铃就响起来，发出报警信号，请说明它的工作原理.2.下图是小强同学在研究性学习的活动中为某仓库设计的一种防盗报警器.其踏板放在仓库的门口，电铃和灯泡放在值班室内，观察电路可知.这个报警器的工作原理是：有人踩踏板时____________；无人踩踏板时____________.参考答案(一)1.低电压、弱电流、高电压、强电流2.电磁铁、衔铁、簧片、触点3.电信号、声信号、永久磁体、线圈、锥形纸盒(二)1.B 2.D(三)1.当温度升高到金属丝下端所指温度时，控制电路被接通，电磁铁有磁性吸引衔铁，工作电路开始工作，电铃响报警.2.电磁铁有磁性，电铃电路工作，铃响报警、电磁铁无磁性，灯泡电路工作，灯亮安全。
