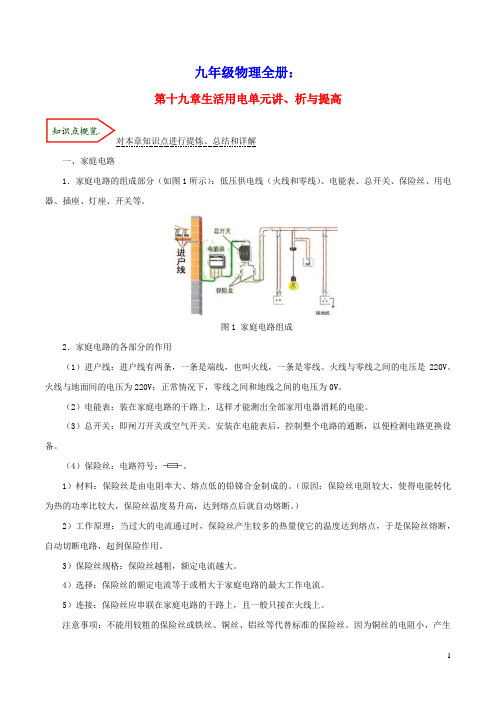

九年级物理全册：第十九章生活用电单元讲、析与提高对本章知识点进行提炼、总结和详解一、家庭电路1．家庭电路的组成部分（如图1所示）：低压供电线（火线和零线）、电能表、总开关、保险丝、用电器、插座、灯座、开关等。

图1 家庭电路组成2．家庭电路的各部分的作用（1）进户线：进户线有两条，一条是端线，也叫火线，一条是零线。

火线与零线之间的电压是220V。

火线与地面间的电压为220V；正常情况下，零线之间和地线之间的电压为0V。

（2）电能表：装在家庭电路的干路上，这样才能测出全部家用电器消耗的电能。

（3）总开关：即闸刀开关或空气开关。

安装在电能表后，控制整个电路的通断，以便检测电路更换设备。

（4）保险丝：电路符号：。

1）材料：保险丝是由电阻率大、熔点低的铅锑合金制成的。

（原因：保险丝电阻较大，使得电能转化为热的功率比较大，保险丝温度易升高，达到熔点后就自动熔断。

）2）工作原理：当过大的电流通过时，保险丝产生较多的热量使它的温度达到熔点，于是保险丝熔断，自动切断电路，起到保险作用。

3）保险丝规格：保险丝越粗，额定电流越大。

4）选择：保险丝的额定电流等于或稍大于家庭电路的最大工作电流。

5）连接：保险丝应串联在家庭电路的干路上，且一般只接在火线上。

注意事项：不能用较粗的保险丝或铁丝、铜丝、铝丝等代替标准的保险丝。

因为铜丝的电阻小，产生的热量少，铜的熔点高，不易熔断。

（5）插座：连接家用电器，给家用电器供电。

插座有二孔插座和三孔插座。

如图2是插座连接方式、图3是插座示意图。

图2 图3（6）家庭电路的连接：各种用电器都是并联接入电路的，插座与灯座是并联的，控制各用电器工作的开关与用电器是串联的。

1）插座的连接：左零右火，上接地（接地是将用电器的外壳与大地连接起来，这样若用电器的外壳漏电，可使电流通过地线流入大地，不致对人造成伤害，起到保护作用）。

2）开关、保险串联后接入火线，不能接入零线。

3）螺口灯座的螺旋套只允许接在零线上，绝不允许接在火线上。

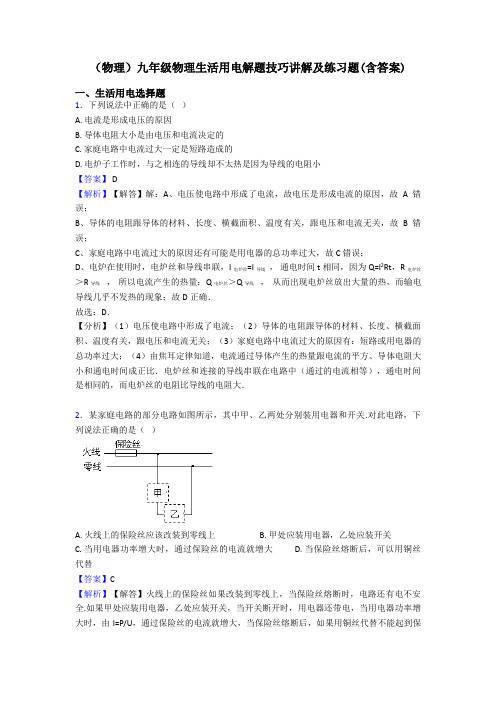

（物理）九年级物理生活用电解题技巧讲解及练习题(含答案)一、生活用电选择题1．下列说法中正确的是（）A. 电流是形成电压的原因B. 导体电阻大小是由电压和电流决定的C. 家庭电路中电流过大一定是短路造成的D. 电炉子工作时，与之相连的导线却不太热是因为导线的电阻小【答案】 D【解析】【解答】解：A、电压使电路中形成了电流，故电压是形成电流的原因，故A错误；B、导体的电阻跟导体的材料、长度、横截面积、温度有关，跟电压和电流无关，故B错误；C、家庭电路中电流过大的原因还有可能是用电器的总功率过大，故C错误；D、电炉在使用时，电炉丝和导线串联，I电炉丝=I导线，通电时间t相同，因为Q=I2Rt，R电炉丝＞R导线，所以电流产生的热量：Q电炉丝＞Q导线，从而出现电炉丝放出大量的热，而输电导线几乎不发热的现象；故D正确．故选：D．【分析】（1）电压使电路中形成了电流；（2）导体的电阻跟导体的材料、长度、横截面积、温度有关，跟电压和电流无关；（3）家庭电路中电流过大的原因有：短路或用电器的总功率过大；（4）由焦耳定律知道，电流通过导体产生的热量跟电流的平方、导体电阻大小和通电时间成正比．电炉丝和连接的导线串联在电路中（通过的电流相等），通电时间是相同的，而电炉丝的电阻比导线的电阻大．2．某家庭电路的部分电路如图所示，其中甲、乙两处分别装用电器和开关.对此电路，下列说法正确的是（）A. 火线上的保险丝应该改装到零线上B. 甲处应装用电器，乙处应装开关C. 当用电器功率增大时，通过保险丝的电流就增大D. 当保险丝熔断后，可以用铜丝代替【答案】C【解析】【解答】火线上的保险丝如果改装到零线上，当保险丝熔断时，电路还有电不安全.如果甲处应装用电器，乙处应装开关，当开关断开时，用电器还带电，当用电器功率增大时，由I=P/U，通过保险丝的电流就增大，当保险丝熔断后，如果用铜丝代替不能起到保险作用。

故答案为：C。

【分析】本题考查学生连接家庭电路的掌握情况。

第十九章生活用电专题19.6 《生活用电》单元核心素养达标检测精品试题一、选择题（本大题有12小题，每小题3分，共36分）1．图是某家庭电路的一部分，下列说法正确的是（）A．电冰箱接入三孔插座后其外壳与零线相连B．断开开关S时，用试电笔接触A点氖管发光，接触B点时氖管不会发光C．保险丝烧断后可用铜丝代替D．闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯短路2．小明家里的一盏电灯不能发光了，换上新的电灯，还是不能发光。

于是小明拿来测电笔，闭合开关后，分别在如图a、b、c、d四个位置进行测量，测电笔均能发光。

则电路故障是（）A．a点与火线之间断路B．a点与b点之间断路C．c点与d点之间断路D．d点与零线之间断路3．“珍爱生命，安全用电”。

下列做法符合安全用电要求的是（）A．在高压线下面钓鱼B．用湿布擦拭正在发光的电灯C．用铜丝代替保险丝D．把电冰箱的金属外壳接地线4.空调、电冰箱等家用电器都要使用三孔插头、插座，插座中有一个孔是用来接地的，如图所示．如果家中的插座这个孔没有接地，下列现象中可能会发生的是（）A．家用电器消耗的电能会增加；B．家用电器不能正常工作；C．家用电器的使寿命会缩短；D．人接触家用电器金属外壳时有可能发生触电事故5．如图所示的各种做法中，符合安全用电原则的是（）6.如图所示的家庭电路，插座不能正常工作，经检测发现b、d间断路，闭合开关 S，下列说法正确的是（）a b dcA．灯不会发光B．正确使用试电笔接触图中a点，试电笔会发光C．若此时站在地上的人接触 c点，漏电保护器会切断电路D．若将开关和灯互换位置，仍然符合安全用电原则7．如图是小轩家的部分电路。

下列说法正确的是（）A．若熔断器熔丝熔断了，可以用铜丝代替B．若导线cd间断路，仍然可以安全使用三线插座C．若闭合开关S，灯泡L不发光。

用测电笔检测e点，氖管不发光，则说明灯丝一定断了D．若ab间断路，灯泡L仍能正常工作8.关于家庭电路和安全用电，下列说法正确的是（）A．家庭电路中，开关一定要接在灯泡和零线之间B．使用测电笔时，手指不要按住笔尾的金属体C．电冰箱必须使用三孔插座D．家庭电路中漏电保护器跳闸，一定是电路中出现了短路9．如图是小明家的部分电路，他将电饭煲的插头插入三孔插座后，正在烧水的电热水壶突然停止工作，但电灯仍正常发光，拔出电饭煲的插头，电热水壶仍不能工作，用试电笔分别测试插座的左、右孔，氖管均发光。

九年级物理全册第十九章生活用电知识点汇总单选题1、电给我们的生活带来了极大的便利，但不正确用电也会带来很大的危害，甚至会危及生命。

安全用电是每一位公民的必备素养。

下列做法中不符合．．．安全用电原则的是（）A．在家庭电路中安装保险丝或空气开关B．在未断开电源开关的情况下更换灯泡C．不接触低压带电体，不靠近高压带电体D．及时更换达到使用寿命的插座、导线和家用电器答案：BA．根据安全用电的要求，当电路中电流过大时，保险丝会煊断，空气开关自动断开，切断电路，对用电器起到保护作用，所以在家庭电路中安装保险丝或空气开关，故A正确，不符合题意；B．为防止触电，更换灯泡和维修电器时应先切断电源，故B错误，符合题意；C．只要靠近高压带电体就可能会发生高压电弧触电，接触低压带电体也可能触电，对人体造成伤害，故C正确，不符合题意；D．达到使用寿命的插座、导线和家用电器都可能出现导线绝缘皮破损，使用时容易引发触电或短路，造成安全事故，因此要及时更换，故D正确，不符合题意。

故选B。

2、由于保险丝更换麻烦，家庭中常用断路器保护电路，当电流过大时可以自动切断电路，如图甲、乙所示为断路器工作原理，下列说法错误的是（）A．该断路器应安装在进户线的火线上B．双层金属片是用不同材料金属制成的C．该断路器是利用电生磁的原理工作的D．当电路断开后，双层金属片逐渐冷却复原答案：CA．为了用电的安全，电路断开时应该使用电器与火线断开，所以该断路器应安装在进户线的火线上，故A正确，A不符合题意；B．双层金属片受热时弯曲度不同，说明膨胀系数不同，所以是用不同材料金属制成的，故B正确，B不符合题意；C．断路器工作原理是不同材料的膨胀系数不同，当电流过大时，产生热量过多，使双金属片形变程度增大，触动簧锁装置，使触点断开，没有利用电生磁的原理，故C错误，C符合题意；D．当电路断开后，电路中无电流，双层金属片不再发热，逐渐冷却复原，故D正确，D不符合题意。

一、选择题1．关于家庭电路，下列说法正确的是（）A．空气开关“跳闸”一定是用电器总功率过大B．同时工作的用电器越多，总电阻越大C．控制电灯的开关接在火线上D．电能表是测量总电功率的C解析：CA．空气开关跳闸原因有两种，可能是用电器总功率过大，或者电路短路，故A选项错误；B．在家庭电路中，各用电器并联工作，根据并联电路的特点可知，电阻越并越小，故B 选项错误；C．为了保证电路安全，用电器的开关应接在火线上，故C选项正确；D．电能表是用来测量电路消耗的电能的，故D选项错误。

故选C。

2．一种验电笔的构造如图所示，下列说法正确的是（）A．使用验电笔时手不能接触笔尾金属体B．验电笔可用来测试物体是带正电还是带负电C．验电笔通常用来分辨相线和中性线D．当验电笔氖管发光时人体中没有电流通过C解析：CA．使用验电笔时手不能接触笔尖金属体，必须接触笔尾金属体，故A错误；B．验电笔可用来辨别火线和零线，不能测试物体是带正电还是带负电，故B错误；C．相线为火线，中性线为零线，验电笔通常用来分辨火线和零线，故C正确；D．当验电笔氖管发光时人体中有微弱电流通过，故D错误。

故选C。

3．下列日常生活现象符合安全用电原则的是（）A．在手机充电过程中接打电话B．不能在高压线附近操控放飞的无人机C．家庭空气开关跳闸后立即手动复位D．在未断开电源的情况下更换灯泡B解析：BA．在手机充电过程中接打电话，手机中电流过大，电池发热量过多，可能会引起电池爆炸，故A不符合题意；B．不能在高压线附近操控放飞的无人机，故B符合题意；C．家庭空气开关跳闸后应检查电路，排除故障后才能手动复位，故C不符合题意；D．更换灯泡时应断开电源，防止发生触电事故，故D不符合题意。

故选B。

4．下列操作符合安全用电原则的是（）A．勤俭节约，电线只要能导电，即使破损了也应该继续使用B．用电器的三脚插头可改用两脚插头使用C．在高压线下雨中漫步，感受科技与自然的美妙融合D．发现有人触电时，应立即切断电源D解析：DA．破损的导线容易漏电造成触电事故，故A不符合题意；B．把用电器的三脚插头改为两脚插头接在两孔插座上使用，这样当金属外壳漏电时，不能将电及时导向大地，易引发触电，故B不符合题意；C．高压电禁止靠近，在高压线下雨中散步，很容易造成触电事故，故C不符合题意；D．发现有人触电时，要及时切断电源，再实施抢救，故D符合题意。

九年级物理全册第十九章生活用电总结(重点)超详细单选题1、2020年11月，国务院办公厅印发《新能源汽车产业发展规划》，提出新能源汽车发展战略计划。

如图是新能源汽车的充电桩，下列有关说法符合安全用电的是（）A．每个充电桩在安装时都要装漏电保护器B．安装充电桩时，不连接地线也可以C．万一有充电桩起火，应迅速浇水扑灭D．有经验的电工在安装充电桩时不必断开电源答案：AA．为了安全电路中必须要有保险丝或空气开关，每个充电桩在安装时都要装漏电保护器，故A符合题意；B．安装充电桩时，为了安全，要接地线，故B不符合题意；C．万一有充电桩起火，应先关闭电源再施救，故C不符合题意，D．安装充电桩时必须断开电源，故D不符合题意。

故选A。

2、小明根据洗衣机的脱水功能设计如下电路。

有两开关S1、S2，要合上电源开关S1，而且洗衣机盖子不打开（打开会断开开关S2），洗衣机才会脱水。

以下设计电路正确的是（）A．B．C．D．答案：C由题意知，要合上电源开关S1，而且闭合开关S2，洗衣机才会脱水。

故S1、S2同时闭合时，洗衣机才脱水，两开关串联，且为了安全起见，开关接在火线上，所以C符合题意，ABD不符合题意。

故选C。

3、“珍爱生命，安全用电”。

下列事例符合安全用电的是（）A．发现有人触电时，一定要立即用手把他拉开B．用湿抹布擦拭正在工作的电饭煲C．在高压线附近放风筝D．用试电笔辨别火线时，手接触笔尾的金属体答案：DA．发现有人触电时，首先要切断电源，使触电者脱离电路，不能直接用手把触电者拉开，否则自己也会触电，故A不符合题意；B．生活中的水不纯净，是导体，用湿抹布擦拭正在工作的电饭煲可能使水流入电路，容易发生触电事故，故B不符合题意；C．在高压线附近放风筝时，风筝靠近高压线容易引起高压电弧触电，故C不符合题意；D．使用测电笔辨别火线时，必须用手触碰到测电笔尾端的金属部分，当测电笔接触火线时，电流经过测电笔、人体形成回路，有电流流过，使氖管发光，以此来辨别火线和零线，符合安全用电的要求，故D符合题意。
