椰风海韵大酒店电气设计方案一、设计依据1.《供配电系统设计规范》GB50052-952.《低压配电设计规范》GB50054-953.《通用用电设备配电设计规范》GB50055-934.《建筑防雷设计规范》GB50057-945.《民用建筑电气设计规范》JGJ/T16-926.《高层民用建筑设计防火规范》GB50045-957.《汽车库设计防火规范》GBJ67-848.《人民防空地下室设计规范》GB50038-949.《火灾自动报警系统设计规范》GBJ116-8810.兴建单位提供的设计要点及使用要求。
11.建筑、给排水、空调、通风及装修等专业提供的用电设备控制要求及图纸。
二、设计范围1.变配电及发电系统2.动力及照明系统3.事故照明系统4.空调及通风配电系统5.火灾自动报警系统6.综合布线系统7.有线电视系统8.广播音响系统9.客房呼叫系统10.客房门禁及一卡通消费系统11.闭路电视监控系统三、变配电及发电系统1.用电负荷总设计安装容量2800kw需用系数0.8有功功率2240kw变压器安装容量1250KV A 壹台1000KVA 壹台静电电容补偿容量800Kvar补偿后的功率因素0.92.供电方式本工程拟由供电局、变电站引来两路相互独立的高压10KV电源,采用环网供电方式引至大楼的高压兀接室,高压电缆由兀接柜经电缆沟引至变配电室。
高压采用单母线分段运行,互投自复;每路电源均能承担本工程全部负荷。
两台变压器同时工作,并列运行。
低压系统采用单母线不分段,互投自复。
为确保酒店连续用电,本工程设应急柴油发电机组两套,每套连续输出功率为1000kw,市电与自备发电机的自投切换开关加机械和电气联锁,防止倒供。
3.负荷分级本工程为一类建筑,负荷均为AC380/220V用电设备。
其中与消防有关的设备为一级负荷,其它为二级负荷,低压出线采用三相五线制TN-S系统,一级负荷采用两路专用线路供电,末端配电箱进行互投。

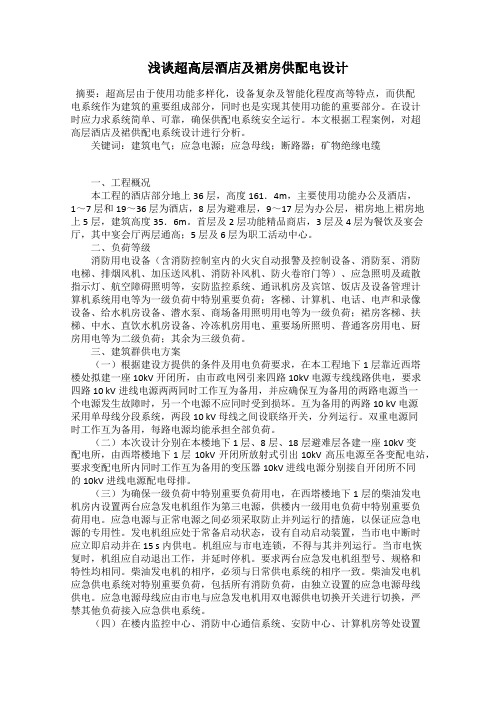

浅谈超高层酒店及裙房供配电设计摘要:超高层由于使用功能多样化,设备复杂及智能化程度高等特点,而供配电系统作为建筑的重要组成部分,同时也是实现其使用功能的重要部分。
在设计时应力求系统简单、可靠,确保供配电系统安全运行。
本文根据工程案例,对超高层酒店及裙供配电系统设计进行分析。
关键词:建筑电气;应急电源;应急母线;断路器;矿物绝缘电缆一、工程概况本工程的酒店部分地上36层,高度161.4m,主要使用功能办公及酒店,1~7层和19~36 层为酒店,8层为避难层,9~17层为办公层,裙房地上裙房地上 5层,建筑高度35.6m。
首层及2 层功能精品商店,3 层及 4 层为餐饮及宴会厅,其中宴会厅两层通高;5 层及 6 层为职工活动中心。
二、负荷等级消防用电设备(含消防控制室内的火灾自动报警及控制设备、消防泵、消防电梯、排烟风机、加压送风机、消防补风机、防火卷帘门等)、应急照明及疏散指示灯、航空障碍照明等,安防监控系统、通讯机房及宾馆、饭店及设备管理计算机系统用电等为一级负荷中特别重要负荷;客梯、计算机、电话、电声和录像设备、给水机房设备、潜水泵、商场备用照明用电等为一级负荷;裙房客梯、扶梯、中水、直饮水机房设备、冷冻机房用电、重要场所照明、普通客房用电、厨房用电等为二级负荷;其余为三级负荷。
三、建筑群供电方案(一)根据建设方提供的条件及用电负荷要求,在本工程地下1 层靠近西塔楼处拟建一座 10kV开闭所,由市政电网引来四路10kV 电源专线线路供电,要求四路 10 kV进线电源两两同时工作互为备用,并应确保互为备用的两路电源当一个电源发生故障时,另一个电源不应同时受到损坏。
互为备用的两路 10 kV 电源采用单母线分段系统,两段10 kV 母线之间设联络开关,分列运行。
双重电源同时工作互为备用,每路电源均能承担全部负荷。
(二)本次设计分别在本楼地下 1 层、8层、18层避难层各建一座10kV变配电所,由西塔楼地下1层10kV 开闭所放射式引出10kV 高压电源至各变配电站,要求变配电所内同时工作互为备用的变压器 10kV 进线电源分别接自开闭所不同的10kV进线电源配电母排。
【关键字】酒店浅谈酒店普通客房的电气设计摘要:本文通过对某五星级酒店建筑的客房分析举例,说明客房电气设计的重要性。
关键词:钥匙牌开关床头控制板本工程为五星级酒店建筑,建筑等级为一级。
地下1层,地上11层,地上1~3层为裙房,4~11层为酒店客房,总建筑面积约为45500平方米,在这里只针对酒店普通客房的电讯设计。
一、电源:1.普通客房前端总箱由两路电源手投供电,满足二级负荷供电要求。
总统客房前端总箱由两路电源自投供电,满足一级负荷供电要求。
2.每个标房至少有一个灯具接人应急电源回路,通常是进门小走廊的一盏灯。
3.每个客房应有一个独立的配电箱,设置在吊顶内。
二、灯具及插座:1.卫生间天花上的灯具都应具有防水罩。
2.浴缸及冲淋房上方要求安装一个天花灯。
3.挂衣橱内应设带保护罩的照明灯具,且应受橱门开关控制。
如壁橱内有夹层,灯具应设在夹层的下方。
4.床头灯应具有调光功能。
5.床头上方如有阅读灯,光照范围应小于12度,并可调整角度。
6.落地灯开关应安置在上方,如拉线开关,不宜采用脚踩开关。
7.写字台上方两个电脑电源插座为多用途的。
8.所有的电源插座宜选用两孔和三孔安全型双联面板,要求带有开关;除额定电压为220v 以外的各种插座,应在面板上标刻电压等级或采用不同的插孔型式。
三、钥匙牌开关:1.具有延时功能。
2.当钥匙牌取走电源切断后,风机盘管应自动切换到低速运行状态。
3.以下电器不应受钥匙开关的控制:卫生间剃须刀电源插座;保障箱电源插座(用交流电的);小冰箱电源插座;床头边手机充电电源插座;床头边收音电子钟充电电源插座;门铃和“dnd请勿打搅”指示;由应急电源回路供电的照明灯。
四、照明灯控制方式:小走廊进门处照明灯由门边和床边的二个双控开关控制,不受钥匙牌控制;对床边总开关的要求如下:控制:睡房内的照明灯、落地灯、写字台和小酒吧灯。
不控制:门廊灯,夜灯、卫生间和壁橱灯。
五、开关插座布置:以下所列为一般情况,具体情况可根据精装修设计而定:1.外墙边设一个“请勿打搅”显示面板和门铃按钮。
广州大学市政技术学院实训任务指导书课程实训名称:建筑电气工程识图专题设计系部环境工程系专业建筑设备班级姓名指导教师黄荣才2013 年12 月日第一部分设计说明书1.1、课程设计的目的为配合目前社会上用人单位对毕业生的技能要求,楼宇自动化专业的毕业生需具备一定的编写安装工程预算能力,已成为各大建筑公司、安装工程施工队伍等用人单位招聘员时应掌握的技能之一。
通过课程实训,一方面了解电气安装工程的理论知识,掌握一定的编写安装工程预算能力,培养学生正确地计算工程量及清单计价计算方法的能力。
1.2、工程设计概况本建筑为宾馆楼,总建筑面积约823.44㎡,共9层,建筑高度33.9m。
首层为设备房、店铺和办公用房,第2层为活动室,3~9层为客房。
根据《高层民用建筑设计防火规范》GB50045和《火灾自动报警系统设计规范》规定,该工程属二类高层建筑,火灾自动报警系统对象二级单位。
该工程位于广州市,工程概况见设计图,夏季月平均气温为32℃,冬季月平均气温为6℃,雨季为3~7月份,月平均降雨量为200~400mm。
1.3、设计依据(1)广州大学市政技术学院毕业设计任务书之某宾馆电气及消防报警系统设计(2)火灾自动报警系统设计规范(GB 50116—98)(3)高层民用建筑设计防火规范(GB 50045—95修订版)(4)民用建筑电气设计规范(JGJ/T16—92)(5)建筑照明设计规范(GB50034-2004)1.4、室内供电系统方案的确定(1)本工程的一级负荷有消防水泵、排烟风机、应急照明、疏散指示照明和消防控制室,一级负荷的用电独立供给。
考虑技术、经济、安全、可靠等方面的因素,配电房的电力配送采用以下方法:(2)本工程的配电采用树干与放射相结合的配电方式,主要配电干线由配电房吊顶电缆线槽引致电气竖井,每层的电气竖井内都设有该层的总配电箱,每层的店铺、客房的用电由层总配电箱沿吊顶线槽配送。
(3)店铺、客房都装设独立的分配电箱。
1.5、消防系统方案的确定(1)本工程在首层设置消防控制室,对全楼的消防进行探测监视和控制。
消防控制室的报警控制设备由火灾报警控制器、CRT 图形显示设备、紧急广播设备、消防电话主机、USP 不间断电源等组成。
(2)系统采用JB-QG-GST500联动型火灾报警控制器,集火灾报警和联动控制于一体,通过在每层设置感烟、感温探测器、手动报警按钮(带电话插口)及消火栓按钮达到火灾报警的目的,然后通过设置在每层的消防广播扬声器通报火灾情况,并通过疏散指示灯和应急照明灯指示人员疏散,同时通过联动控制设备关断非消防电源、使电梯迫降,并且根据火情启动有关的排烟设备和灭火设备,达到灭火的目的。
(3)本设计的设备主要有:感烟探测器、感温探测器、手动报警按钮、消火栓按钮(带电话插口)、警铃等;警报装置主要有:楼层显示盘、声光报警器、消防广播,警铃;排烟装置主要有:排烟风机;灭火装置主要是:消火栓灭火系统、自动喷水灭火系统;防止火灾蔓延装置:防火卷帘。
(4)本设计不考虑正压送风系统,留给中央空调协调送风。
第二部分 设计计算书2.1室内供电系统计算2.1.1、该宾馆照明平面图的阅读2.1.1.1(1)施工说明1)为三相四线制380/220V ,接户线由直径为1000的电缆井通过电缆从变压器引来,该电缆为4*(YJV22-3*185+1*95),表示型号为 YJV22的交联聚乙烯绝缘聚氯乙烯护套钢带铠装电力电缆,3根标称截面为1852mm 和一根952mm 的导线,通过镀锌钢管穿墙进入配电房。
从配电房开始接出PE线,成为三相五线制和单相三线制。
配电房中的电柜详细情况见设计说明书1.4。
2)进户线根据阅读建筑电气平面的一般规律,按电源入户方向依次阅读,即进户线-配电箱-干线回路-分支干回路-分支线及用电设备。
3)灯具代号说明:G-隔爆灯;J-半圆球吸顶灯;H-花灯;F-防水防尘灯;B-壁灯;Y-荧光灯;T-筒灯;D-吊灯。
2.2.1.楼照明工程量分析2.2.1.1一楼照明工程量分析首先,要确定配电箱的尺寸和安装高度,在分析配电箱的进线和各回路情况。
插座安装高度统一为距地0.3米,暗装,楼板垫层较厚,沿地面铺线。
(1)配电箱的尺寸和安装位置查阅《建筑电气工程安装工程施工图集》,可知配电房的配电箱的规格为750mm*540mm*160mm(宽*高*深),安装高度底边距地为1.5米,上边距地为2.04米;各层配电箱给店铺、活动室、客房、卫生间等配线,照明支线,插座回路采用BV导线穿PVC管,吊顶敷设,当导线为1到2根时用直径为16的PC管,当导线为3到4根时用直径为20的PC管,当导线为5到7根时用直径为25的PC管,次配电箱的规格为300mm*300mm*150mm(宽*高*深),安装高度底边距地为1.3米,上边距地为1.5米。
(2)接户线的安装已知接户线为4*(YJV22-3*185+1*95)电力电缆,用穿焊接钢管明敷设,钢管长度为0.3*2(电缆井距墙距离)+1.5+0.4=2.5米;电缆线长度为0.3*2*4+1.5+0.4+6=8.5米接入配电房电柜。
(3)一楼的照明由3号电柜供电,从三号电柜引出至4轴线和C轴线交叉的电梯处的1AL控制电柜分三路,第一路为W2回路分支到5轴线办公室门口的1AL7控制配电箱;第二路、第三路为回路,一路分支到左边的1AP动力控制电柜,专门用以动力配电;另一路作为主干线用以C轴线以北的各电柜供电用以照明等。
此段用mm BV同芯聚氯乙烯绝缘导线3根(L、N、E),直径为25RC穿焊接钢管暗装敷设,62导管沿墙敷设,长度为1.5+8+1+7=17.5米,导线长度为3*17.5=52.5米。
(4)1AL7 从该电柜引出第一分支到办公室的两盏荧光灯,该荧光灯由两个开mm BV 关分别控制,开关安装高度为1.3米,总功率为36*2*2=144W,用2根2.52同芯聚氯乙烯绝缘导线连接,长度为(2.6*2+5+2.5+1+1.5*2+4)=20.7米;直径为20PC导管敷设管长为10.1米;第二分支到办公室的两个插座,导线为长度为4*(1.5+0.9+2+0.3*2)=20米,直径为25PC导管管长为5米;第三分支为该电柜左边的四个筒灯,该筒灯用一个开关控制,高度为3米,总功率为20*4=800W, 42mm BV 同芯聚氯乙烯绝缘导线连接线长为2*(2+1.2+1.6*2+1.9+1.2+)=15米,直径为20PC 导管敷设管长为9.5米;第四分支到D轴线上的走廊级楼梯吸顶灯,吸顶灯7盏由一个开关控制,总功率为7*30=210W, 用2根2.52mm BV同芯聚氯乙烯绝缘导线连接,长度为2*(0.9+4.5+4.3+3.5+13.6)=53.6米,直径为20PC导管敷设管长为26.8米;第五分支到东南部消防控制实施下次的五只筒灯和7轴线右侧的男卫、女卫的防水防爆灯,筒灯由一个快关控制五盏灯,总功率为20*5=100W;用2根42mm BV 同芯聚氯乙烯绝缘导线连接线,长度为2*(1.6+4+3.0+1.6+1.9+1.4+1.6+1.6)=33.4米,同时在配电箱里再拉两条线(L、PE,零线共用)接防水防爆灯,该七盏灯由三个开关控制,其中一个开关控制残疾人卫,另两个开关个分别控制男卫和女卫的的三只灯,线长度为2*(1.6+4+3)+3*(2+2.2*7+0.7)=71.5米,直径为25的PC管总长为34.8米;第六支路到7轴线右侧卫生间门口的插座以及排气扇,用3根42mm BV同芯聚氯乙烯绝缘导线连接线,长度为3*(1.6+3.3+6.5+0.3+2.7+2*4)=68米,,直径为20的PC管总长为23米.(5)1AP IAP配电箱主要用于西部E轴线和F轴线间的水泵房电源柜供电,此段用62mm BV同芯聚氯乙烯绝缘导线3根(L、N、E),直径为25RC穿焊接钢管暗装敷设,导管沿墙敷设,导管沿墙敷设,长度为3+21.5+3.8+3.5=31.8米,导线长度为3*31.8=95.4米,(6)从1AL引出一条主干线供北部店铺以及总台等的的照明,此段用62mm BV 同芯聚氯乙烯绝缘导线3根(L、N、E),直径为25RC穿焊接钢管暗装敷设,导管沿墙敷设,导管沿墙敷设,长度为15+13.5=28.5米,导线长度为3*28.5=85.5米,此线路中,在4轴线与H轴线的交接处装一个接线盒引一支路到1AL5,同时在4轴线与H轴线的交接处左侧的H轴线上的线路中有三个接线盒分别引线到店铺的配电箱中。
(7)1AL1 1AL1配电箱用于店铺1供电,该配电箱有两个支路,第一支路引mm BV同芯聚氯乙烯绝缘导线3根,直径为20的PC管暗装向店铺所有插座,用42敷设,管长为2+1.7+6.4+2.5+0.5*3=14.1米,线长为3*(2+1.7+6.4+2.5+0.5*3)=42.3米;第二支路引向店铺的八盏双管荧光灯及两只筒灯,八盏双管荧光灯由八个开关mm BV同芯聚氯乙烯控制,一个开关控制一盏灯,开关安装高度为1.3米,采用42绝缘导线连接,接到开关单根导线长度为0.3(配电箱接线预留)+1.6(垂直)+0.5(水平)+1.3+2.6+1.4+1.7+1.7*2=12.8米,两根线总长度为2*12.8=25.6米,直径为25的PC管管长为12.8米,开关到灯管的线长为2.6+7.5+7.5+1.5=19.1米,总长为2*19.1=38.2米,直径为16的PC管为19.1米;从荧光灯的灯头接线处再引出一分支到两只筒灯和防水防爆灯,两只筒灯由一个开关控制,另一开关控制防水防爆灯,从开关灯到灯头接线处单根导线长度为2.8+1.7+1.7+0.3=6.5米,两根(L,N)总长为2*6.5=13米;从开关到两只筒灯的单线长为1.7+1.8=3.5米,两根线(L,N)长为2*6.5=13米,从开关到防水防爆灯的线长为2*0.8+2.7(PE)=4.3米。
直径为16的PC管为14米。
(8)1AL2 1AL2配电箱用于店铺1供电,该配电箱有两个支路,第一支路引向店铺所有插座,用42mm BV同芯聚氯乙烯绝缘导线3根,线长为3*(0.3+0.1(埋深)+2.5+2.5+0.3*2+6.3+0.3*2+2.5)=40.6米,直径为20的PC管暗装管长为15.1米;第二支路引向店铺的4盏双管荧光灯及1只筒灯,4盏双管荧光灯由4个开关控制,一个开关控制一盏灯,开关安装高度为1.3米,采用42mm BV同芯聚氯乙烯绝缘导线连接,从配电箱接到开关单根导线长度为0.3(配电箱接线预留)+1.6(垂直)+0.5(水平)+1.4+2.0=5.8米,两根线总长度为2*5.8=11.6米,直径为16的PC管管长为5.8米,开关到灯管的线长为1.7+7.5=9.2米,两根(L,N)总长为2*9.2=18.4米,直径为16的PC管为9.2米;从荧光灯的灯头接线处再引出一分支到筒灯和防水防爆灯,筒灯由一个开关控制,另一开关控制防水防爆灯,从开关灯到灯头接线处单根导线长度为2.5+1.5=4米,两根(L,N)总长为2*4=8米;从开关到筒灯的单线长为1.1米,两根线(L,N)长为2*1.1=2.2米,从开关到防水防爆灯的线长为2*1.1+2.2米。
