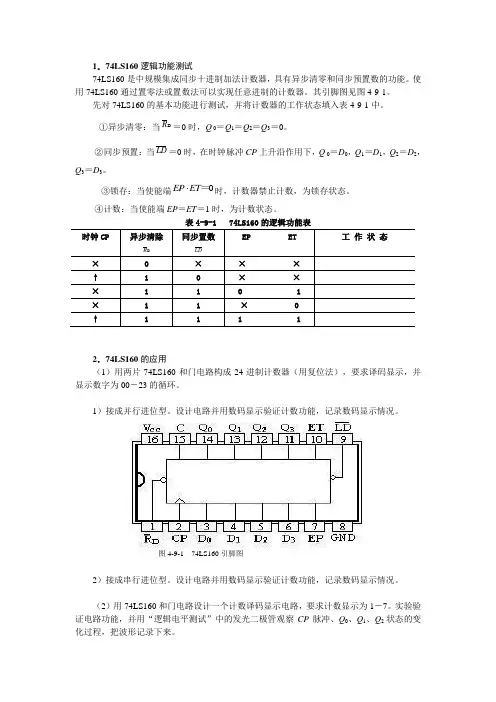

1.74LS160逻辑功能测试
74LS160是中规模集成同步十进制加法计数器,具有异步清零和同步预置数的功能。

使用74LS160通过置零法或置数法可以实现任意进制的计数器。

其引脚图见图4-9-1。

先对74LS160的基本功能进行测试,并将计数器的工作状态填入表4-9-1中。

①异步清零:当D R =0时,Q 0=Q 1=Q 2=Q 3=0。

②同步预置:当LD =0时,在时钟脉冲CP 上升沿作用下,Q 0=D 0,Q 1=D 1,Q 2=D 2,Q 3=D 3。

③锁存:当使能端0EP ET =时,计数器禁止计数,为锁存状态。

④计数:当使能端EP =ET =1时,为计数状态。

表4-9-1 74LS160的逻辑功能表
2.74LS160的应用
(1)用两片74LS160和门电路构成24进制计数器(用复位法),要求译码显示,并显示数字为00-23的循环。

1)接成并行进位型。

设计电路并用数码显示验证计数功能,记录数码显示情况。

2)接成串行进位型。

设计电路并用数码显示验证计数功能,记录数码显示情况。

(2)用74LS160和门电路设计一个计数译码显示电路,要求计数显示为1-7。

实验验证电路功能,并用“逻辑电平测试”中的发光二极管观察CP 脉冲、Q 0、Q 1、Q 2状态的变化过程,把波形记录下来。

图4-9-1 74LS160引脚图
3.74LS192的应用
74LS192是中规模集成同步十进制可逆计数器,具有加法计数和减法计数双功能,分别由加法计数脉冲和减法计数脉冲控制;具有异步清零和异步预置数功能。

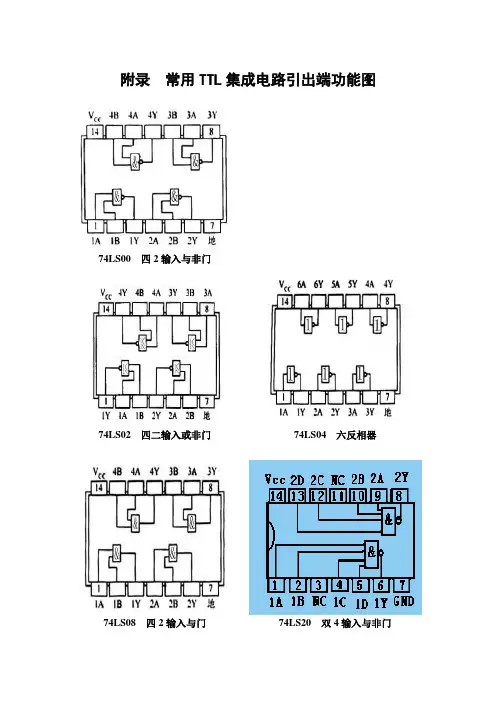

其详细功能表及芯片引脚图请参阅附录C相关内容。

用74LS192和门电路设计一个倒计时秒表的计数译码显示电路。

要求显示60~00,精度为1秒,标准秒脉冲由实验台的“TTL信号”代替,或自行设计电路产生秒脉冲信号。

验证其功能。

74ls153管脚图
逻辑功能图
封装:。
