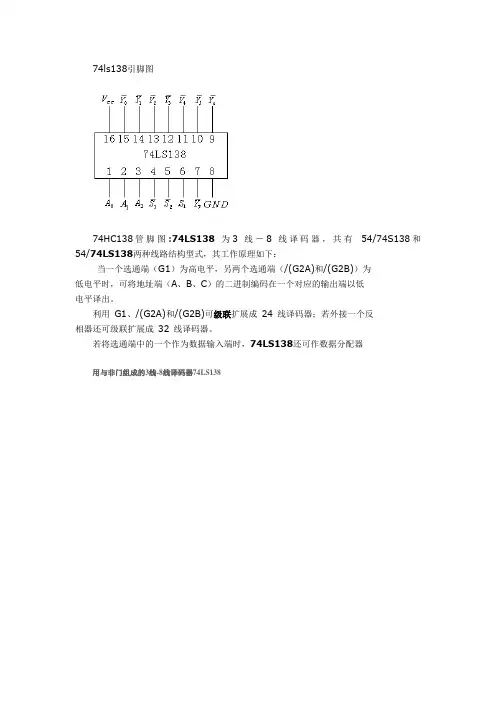

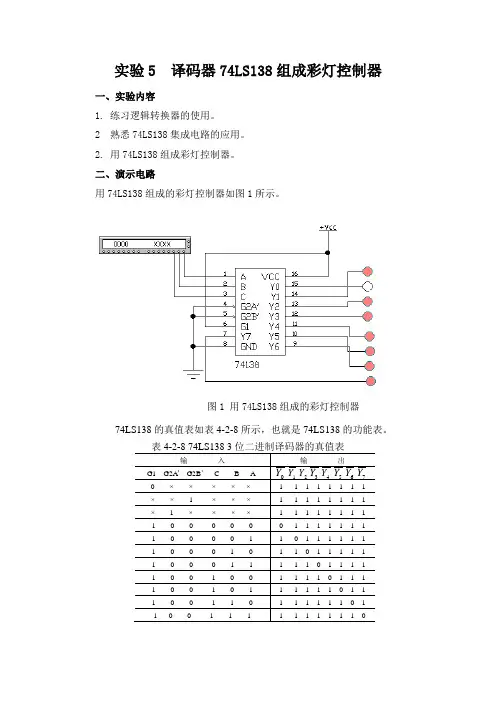

74ls138引脚图

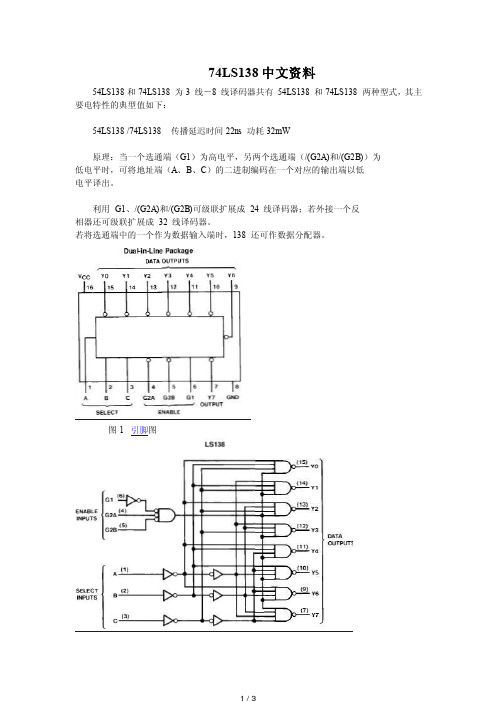

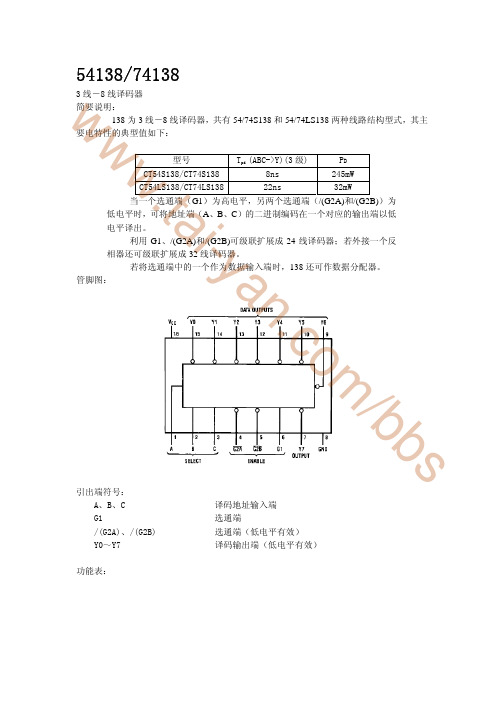

74HC138管脚图:74LS138为3 线－8 线译码器，共有54/74S138和54/74LS138两种线路结构型式，其工作原理如下：
当一个选通端（G1）为高电平，另两个选通端（/(G2A)和/(G2B)）为
低电平时，可将地址端（A、B、C）的二进制编码在一个对应的输出端以低
电平译出。
利用G1、/(G2A)和/(G2B)可级联扩展成24 线译码器；若外接一个反
相器还可级联扩展成32 线译码器。
若将选通端中的一个作为数据输入端时，74LS138还可作数据分配器

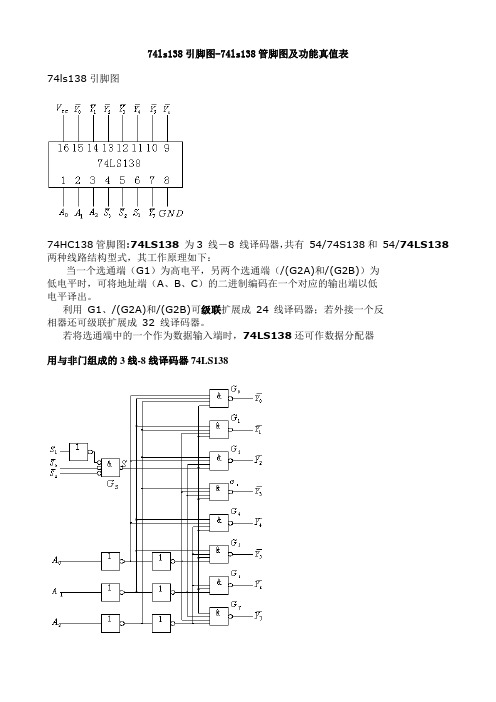

用与非门组成的3线-8线译码器74LS138

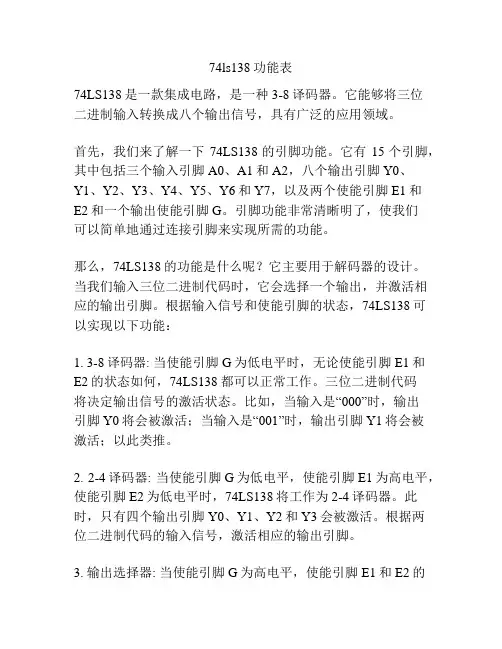

3线-8线译码器74LS138的功能表
无论从逻辑图还是功能表我们都可以看到74LS138的八个输出引脚，任何时刻要么全为高电平1—芯片处于不工作状态，要么只有一个为低电平0，其余7个输出引脚全为高电平1。如果出现两个输出引脚同时为0的情况，说明该芯片已经损坏。
当附加控制门的输出为高电平（S＝1）时，可由逻辑图写出
由上式可以看出，同时又是这三个变量的全部最小项的译码输出，所以也把这种译码器叫做最小项译码器。
71LS138有三个附加的控制端、和。当、时，输出为高电平（S＝1），译码器处于工作状态。否则，译码器被禁止，所有的输出端被封锁在高电平，如表3.3.5所示。这三个控制端也叫做“片选”输入端，利用片选的作用可以将多篇连接起来以扩展译码器的功能。
带控制输入端的译码器又是一个完整的数据分配器。在图3.3.8电路中如果把作为“数据”输入端（同时），而将作为“地址”输入端，那么从送来的数据只能通过所指定的一根输出线送出去。这就不难理解为什么把叫做地址输入了。例如当＝101时，门的输入端除了接至输出端的一个以外全是高电平，因此的数据以反码的形式从输出，而不会被送到其他任何一个输出端上。
【例3.3.2】试用两片3线-8线译码器74LS138组成4线-16线译码器，将输入的4位二进制代码译成16个独立的低电平信号。
解：由图3.3.8可见，74LS138仅有3个地址输入端。如果想对4位二进制代码，只能利用一个附加控制端（当中的一个）作为第四个地址输入端。
取第（1）片74LS138的和作为它的第四个地址输入端（同时令），取第（2）片的作为它的第四个地址输入端（同时令），取两片的、、，并将第（1）片的和接至，将第（2）片的接至，如图3.3.9所示，于是得到两片74LS138的输出分别为
图3.3.9 用两片74LS138接成的4线－16线译码器
式（3.3.8）表明时第（1）片74LS138工作而第（2）片74LS138禁止，将的0000～0111这8个代码译成8个低电平信号。而式（3.3.9）表明时，第（2）片74LS138工作，第（1）片74LS138禁止，将的1000～1111这8个代码译成8个低电平信号。这样就用两个3线－8线译码器扩展成一个4线－16线的译码器了。
同理，也可一用两个带控制端的4线－16线译码器接成一个5线-32线译码器。
例2．74LS138 3－8译码器的各输入端的连接情况及第六脚（）输入信号A的波形如下图所示。试画出八个输出引脚的波形。
解：由74LS138的功能表知，当（A为低电平段）译码器不工作，8个输出引脚全为高电平，当（A为高电平段）译码器处于工作状态。因所以其余7个引脚输出全为高电平，因此可知，在输入信号A的作用下，8个输出引脚的波形如下：
即与A反相；
其余各引脚的输出恒等于1（高电平）与A的波形无关。
优先编码器74LS148 有些单片机控制系统和数字电路中，无法对几个按钮的同时响应做出反映，如电梯控制系统在这种情况下就出出现错误，这是绝对不允许的于是就出现了74ls148优先编码器，先说一下他的基本原理.他允许同时输入两个以上编码信号。不过在设计优先编码器时已经将所有的输入信号按优先顺序排了队，当几个输入信号同时出现时，只对其中优先权最高的一个进行编码。 〈74ls148管脚功能〉〈74ls148引脚图〉 74ls148优先编码器管脚功能介绍:为16脚的集成芯片，电源是VCC(16) GND(8),I0—I7为输入信号，A2,A1,A0为三位二进制编码输出信号，IE是使能输入端，OE是使能输出端，GS 为片优先编码输出端。 〈74ls148逻辑图〉〈74ls148逻辑表达式〉 使能端OE(芯片是否启用)的逻辑方程： OE =I0·I1·I2·I3·I4·I5·67·IE 当OE输入IE=1时，禁止编码、输出(反码)：A2,A1,A0为全1。 当OE输入IE=0时，允许编码，在I0～I7输入中，输入I7优先级最高，其余依次为：
I6,I5,I4,I3,I2,I0，I0等级排列。 输入输出 EI I0I1I2I3I4I5I6I7A2A1A0GS EO 1 x x x x x x x x 1 1 1 1 1 0 1 1 1 1 1 1 1 1 1 1 1 1 0 0 x x x x x x x 0 0 0 0 0 1 0 x x x x x x 0 1 0 0 1 1 0 0 x x x x x 0 1 1 0 1 0 1 0 0 x x x x 0 1 1 1 0 1 1 1 0 0 x x x 0 1 1 1 1 1 0 0 1 0 0 x x 0 1 1 1 1 1 1 0 1 1 0 0 x 0 1 1 1 1 1 1 1 1 0 1 0 0 0 1 1 1 1 1 1 1 1 1 1 1 0 <优先编码器74ls148功能表> 从以上的的功能表中可以得出，74ls148输入端优先级别的次序依次为I7，I6，…，I0 。当某一输入端有低电平输入，且比它优先级别高的输入端没有低电平输入时，输出端才输出相应该输入端的代码。例如：I5=0且I6=I7=1(I6、I7优先级别高于I5) 则此时输出代码010 (为(5)10=(101)2的反码)这就是优先编码器的工作原理。
.v .. .. 常用芯片引脚 74LS00数据手册 74LS01数据手册 74LS02数据手册 74LS03数据手册 74LS04数据手册 74LS05数据手册 74LS06数据手册 74LS07数据手册 74LS08数据手册 74LS09数据手册 74LS10数据手册 74LS11数据手册
第2页 共8页 74LS12数据手册 74LS13数据手册 74LS14数据手册 74LS15数据手册 74LS16数据手册 74LS17数据手册 74LS19数据手册 74LS20数据手册 74LS21数据手册 74LS22数据手册 74LS23数据手册 74LS26数据手册 74LS27数据手册 74LS28数据手册
.v .. .. 74LS30数据手册 74LS32数据手册 74LS33数据手册 74LS37数据手册 74LS38数据手册 74LS40数据手册 74LS42数据手册 [1].要求0—15时，灭灯输入（BI ）必须开路或保持高电平，如果不要灭十进制数零，则动态灭灯输入（RBI ）必须开路或为高电平。 [2].将一低电平直接输入BI 端，则不管其他输入为何电平，所有的输出端均输出为低电平。 [3].当动态灭灯输入（RBI ）和A,B,C,D 输入为低电平而试灯输入为高电平时，所有输出端都为低电平并且动态灭灯输入（RBO ）处于第电平（响应条件）。 [4].]当灭灯输入/动态灭灯输出（BI/RBO ）开朗路或保持高电平而试 灯输入为低电平时，所有各段输出均为高电平。 表中1=高电平，0=低电平。BI/RBO 是线与逻辑，作灭灯输入（BI ）或动态灭灯（RBO ）之用，或者兼为二者之用。
常用电子器件管脚排列图 附录1 逻辑符号对照示例 附录表1.1 逻辑非、逻辑极性符号对照示例（以反相器为例） 附录表1.2 几种常用逻辑门的逻辑符号比较示例 附录表1.3 逻辑符号、框图、管脚排列比较示列（以74HC390为例）
附录2 集成电路 1. 集成电路命名方法 集成电路命名方法见附录表2.1 附录表2.1 国产半导体集成电路型号命名法（GB3430-82） 2．集成电路介绍 集成电路IC 是封在单个封装件中的一组互连电路。装在陶瓷衬底上的分立元件或电路有时还和单个集成电路连在一起，称为混合集成电路。把全部元件和电路成型在单片晶体硅材料上称单片集成电路。单片集成电路现在已成为最普及的集成电路形式，它可以封装成各种类型的固态器件，也可以封装成特殊的集成电路。 通用集成电路分为模拟(线性)和数字两大类。模拟电路根据输入的各种电平，在输出端产生各种相应的电平；而数字电路是开关器件，以规定的电平响应导通和截止。有时候集成电路标有LM (线性类型) 或DM(数字类型)符号。 集成电路都有二或三个电源接线端：用CC V 、DD V 、SS V 、V +、V -或GND 来表示。这是一般应用所需要的。 双列直插式是集成电路最通用的封装形式。 其引脚标记有半圆形豁口、标志线、标志圆点 等，一般由半圆形豁口就可以确定各引脚的位置。 双列直插式的引脚排列图如附录图2.1所示。 3．使用TFL 集成电路与CMOS 集成电路的注意事项 (1) 使用TYL 集成电路注意事项 ① TYL 集成电路的电源电压不能高于V 5.5+。 使用时，不能将电源与地颠倒错接，否则将会因为过大电流而造成器件损坏。 附录图 2.1双列直插式集成电路的引脚排列

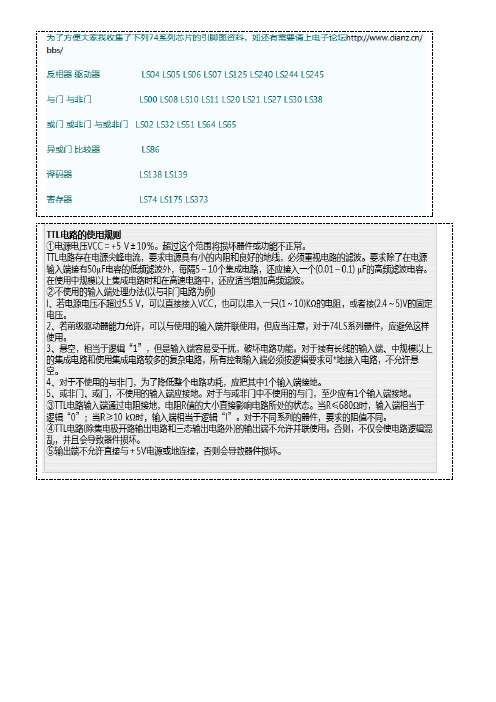

74系列芯片引脚图资料大全 作者:佚名来源:本站原创点击数:57276 更新时间：2007年07月26日【字体：大中小】 为了方便大家我收集了下列74系列芯片的引脚图资料，如还有需要请上电子论坛https://www.doczj.com/doc/4e3184900.html,/b bs/ 反相器驱动器LS04 LS05 LS06 LS07 LS125 LS240 LS244 LS245 与门与非门LS00 LS08 LS10 LS11 LS20 LS21 LS27 LS30 LS38 或门或非门与或非门LS02 LS32 LS51 LS64 LS65 异或门比较器LS86 译码器LS138 LS139 寄存器LS74 LS175 LS373
