常用电子器件管脚排列图附录1 逻辑符号对照示例附录表1.1 逻辑非、逻辑极性符号对照示例（以反相器为例）附录表1.2 几种常用逻辑门的逻辑符号比较示例附录表1.3 逻辑符号、框图、管脚排列比较示列（以74HC390为例）附录2 集成电路1. 集成电路命名方法集成电路命名方法见附录表2.1附录表2.1 国产半导体集成电路型号命名法（GB3430-82）2．集成电路介绍集成电路IC 是封在单个封装件中的一组互连电路。
装在陶瓷衬底上的分立元件或电路有时还和单个集成电路连在一起，称为混合集成电路。
把全部元件和电路成型在单片晶体硅材料上称单片集成电路。
单片集成电路现在已成为最普及的集成电路形式，它可以封装成各种类型的固态器件，也可以封装成特殊的集成电路。
通用集成电路分为模拟(线性)和数字两大类。
模拟电路根据输入的各种电平，在输出端产生各种相应的电平；而数字电路是开关器件，以规定的电平响应导通和截止。
有时候集成电路标有LM (线性类型) 或DM(数字类型)符号。
集成电路都有二或三个电源接线端：用CC V 、DD V 、SS V 、V +、V -或GND 来表示。
这是一般应用所需要的。
双列直插式是集成电路最通用的封装形式。
其引脚标记有半圆形豁口、标志线、标志圆点 等，一般由半圆形豁口就可以确定各引脚的位置。
双列直插式的引脚排列图如附录图2.1所示。
3．使用TFL 集成电路与CMOS 集成电路的注意事项(1) 使用TYL 集成电路注意事项① TYL 集成电路的电源电压不能高于V 5.5+。
使用时，不能将电源与地颠倒错接，否则将会因为过大电流而造成器件损坏。
附录图 2.1双列直插式集成电路的引脚排列②电路的各输入端不能直接与高于V 5.5+和低于V 5.0-的低内阻电源连接，因为低内阻电源能提供较大的电流，导致器件过热而烧坏。
③除三态和集电极开路的电路外，输出端不允许并联使用。
如果将集电极开路的门电路输出端并联使用而使电路具有线与功能时，应在其输出端加一个预先计算好的上拉负载电阻到CC V 端。
2.1 器件一览表二：器件功能和配置(STM32F103xx增强型)图一.STM32F103xx增强型模块框图工作温度=-40至+105°C (结温达125°C) AF: I/O口上的其他功能3管脚定义图二.STM32F103xx增强型VFQFPN36管脚图四.STM32F103xx增强型LQFP64管脚表三. 管脚定义表三.管脚定义(续)注:1. I ：输入， O：输出， S：电源， HiZ：高阻2. FT：兼容5V3. 其中部分功能仅在部分型号芯片中支持，具体信息请参考表2。
4. PC13，PC14和PC15引脚通过电源开关进行供电，因此这三个引脚作为输出引脚时有以下限制：9作为输出脚时只能工作在2MHz模式下9最大驱动负载为30pF9同一时间，三个引脚中只有一个引脚能作为输出引脚。
5. 仅在内嵌大等于64K Flash的型号中支持此类功能。
6. VFQFPN36封装的2号，3号引脚和LQFP48，LQFP64封装的5号，6号引脚在芯片复位后默认配置为OSC_IN和OSC_OUT功能脚。
软件可以重新设置这两个引脚为PD0和PD1功能脚。
但对于LQFP100封装，由于PD0和PD1为固有的功能脚，因此没有必要再由软件进行设置。
更多详细信息请参考STM32F10xxx参考手册的复用功能I/O章节和调试设置章节。
PD0和PD1作为输出引脚只能工作在50MHz模式下。
7. 此类复用功能能够由软件配置到其他引脚上，详细信息请参考STM32F10xxx参考手册的复用功能I/O章节和调试设置章节。
4存储器映像图七存储器图5电气特性请参考英文版数据手册6封装参数请参考英文版数据手册7订货代码表四. 订货代码型号闪存存储器K字节SRAM存储器K字节封装STM32F103C6T6 32 10STM32F103C8T6 64 20STM32F103CBT6 128 20LQFP48STM32F103R6T6 32 10STM32F103R8T6 64 20STM32F103RBT6 128 20LQFP64STM32F103V8T6 64 20STM32F103VBT6 128 20LQFP100STM32F103V8H6 64 20STM32F103VBH6 128 20LFBGA100STM32F103T6U6 32 6STM32F103T8U6 64 10VFQFPN367.1 后续的产品系列后续的STM32F103xx增强型系列产品将会有更广泛的型号选择，芯片将会有更大的封装尺寸并内嵌多达512KB的Flash和48KB的SRAM。
TL082是一通用的J-FET双运算放大器。
其特点是：●较低的办入偏置电压和偏置电流；●输出设有短路保护电路；●输入级具有较高的输入阻抗；●内建频率补偿电路；●较高的压摆率:16V/us(典型值);●最大工作电压：Vccmax=+/-18V.TL082典型应用电路LM324LM324引脚图简介：LM324系列器件为价格便宜的带有真差动输入的四运算放大器。
与单电源应用场合的标准运算放大器相比，它们有一些显著优点。
该四放大器可以工作在低到3.0伏或者高到32伏的电源下，静态电流为MC1741的静态电流的五分之一。
共模输入范围包括负电源，因而消除了在许多应用场合中采用外部偏置元件的必要性。
每一组运算放大器可用图1所示的符号来表示，它有5个引出脚，其中“+”、“-”为两个信号输入端，“V+”、“V-”为正、负电源端，“Vo”为输出端。
两个信号输入端中，Vi-（-）为反相输入端，表示运放输出端Vo的信号与该输入端的位相反；Vi+（+）为同相输入端，表示运放输出端Vo的信号与该输入端的相位相同。
LM324的引脚排列见图2。
参数描述：运放类型:低功率放大器数目:4 带宽:1.2MHz 针脚数:14 工作温度范围:0°C to +70°C 封装类型:SOIC 3dB带宽增益乘积:1.2MHz 变化斜率:0.5V/μs 器件标号:324 器件标记:LM324AD 增益带宽:1.2MHz 工作温度最低:0°C 工作温度最高:70°C 放大器类型:低功耗温度范围:商用电源电压最大:32V 电源电压最小:3V 芯片标号:324 表面安装器件:表面安装输入偏移电压最大:7mV 运放特点:高增益频率补偿运算逻辑功能号:324 额定电源电压, +:15V LM324的特点： 1.短路保护输出 2.真差动输入级 3.可单电源工作：3V-32V 4.低偏置电流：最大100nA 5.每封装含四个运算放大器。
器件管脚图及功能表收集于网络，如有侵权请联系管理员删除附录6 器件管脚图及功能表74LS74双D 正沿触发器 74LS273八D 触发器74LS377八D 触发器74LS374八D 触发器（三态输出） 74LS175双输出四D 触发器74LS24574LS161四位二进制同步计数器 74LS139双2：4译码器收集于网络，如有侵权请联系管理员删除74LS151八选一选择器74LS157四个二选一选择器74LS257 四个二选一选择器2106116 2K*8 RAM2716 2K*8 ROM2732 4K*8 ROM74LS138 3：8译码器74LS148 8：3八进制优先编码器附录9微指令寄存器的各字段微操作信号输出去向及功能收集于网络，如有侵权请联系管理员删除附录10 联机通讯指南一、准备1、准备一台PC机。
2、把TEC-2机在实验台上放好打开，将TEC-2的随机电源放在TEC-2的左侧，并确认电源开关处在关断的位置。
二、连接电源线1、将TEC-2机电源的直流输出插头P8插在TEC-2机垂直板左侧的插座P8上；将TEC-2机电源的直流输出插头P9插在TEC-2水平板左侧的插座P9上。
特别提醒注意：不要接反P8和P9，否则会烧机器或电源。
2、将TEC-2电源的电源线一端接电源的交流输入插孔，另一端接220V交流电源接线盒。
注意：TEC-2电源的交流电源线必须和计算机的电源线接在同一个有地线的电源接线盒上，以保证两设备共地，否则可能烧毁电源或机器。
三、连接TEC-2和PC1、准备好随机提供的TEC-2和PC的串口通讯电缆。
该电缆一端是9孔的插头，另一端是25孔的插头。
注意：TEC-2随机提供多条通讯电缆，请务必正确选用，以免错误连接造成联机失败。
收集于网络，如有侵权请联系管理员删除2、把串口通讯电缆的9孔插头接在TEC-2机的上板左下角V70插座上，25孔插头插在计算机的串口上（COM1或COM2）。
74LS74内部结构引脚图管脚逻辑图(双D触发器)、原理图和真值表以及波形图分析下面介绍一下74ls74，74ls74内部结构，74ls74引脚图，74ls74管脚图，74ls74逻辑图。
在TTL电路中，比较典型的d触发器电路有74ls74。
74ls74是一个边沿触发器数字电路器件，每个器件中包含两个相同的、相互独立的边沿触发d触发器电路。
(图点击，或下载后可放大)原理图和真值表以及波形图分析边沿D 触发器:负跳沿触发的主从触发器工作时，必须在正跳沿前加入输入信号。
如果在CP 高电平期间输入端出现干扰信号，那么就有可能使触发器的状态出错。
而边沿触发器允许在CP 触发沿来到前一瞬间加入输入信号。
这样，输入端受干扰的时间大大缩短，受干扰的可能性就降低了。
边沿D触发器也称为维持-阻塞边沿D触发器。
电路结构: 该触发器由6个与非门组成，其中G1和G2构成基本RS触发器。
工作原理:SD 和RD 接至基本RS 触发器的输入端，它们分别是预置和清零端，低电平有效。
当SD=0且RD=1时,不论输入端D为何种状态，都会使Q=1，Q=0，即触发器置1；当SD=1且RD=0时，触发器的状态为0,SD和RD通常又称为直接置1和置0端。
我们设它们均已加入了高电平，不影响电路的工作。
工作过程如下：1.CP=0时，与非门G3和G4封锁，其输出Q3=Q4=1，触发器的状态不变。
同时，由于Q3至Q5和Q4至Q6的反馈信号将这两个门打开，因此可接收输入信号D，Q5=D，Q6=Q5=D。
2.当CP由0变1时触发器翻转。
这时G3和G4打开，它们的输入Q3和Q4的状态由G5和G 6的输出状态决定。
Q3=Q5=D，Q4=Q6=D。
由基本RS触发器的逻辑功能可知，Q=D。
3.触发器翻转后，在CP=1时输入信号被封锁。
这是因为G3和G4打开后，它们的输出Q3和Q4的状态是互补的,即必定有一个是0，若Q3为0，则经G3输出至G5输入的反馈线将G 5封锁，即封锁了D通往基本RS 触发器的路径；该反馈线起到了使触发器维持在0状态和阻止触发器变为1状态的作用,故该反馈线称为置0维持线,置1阻塞线。

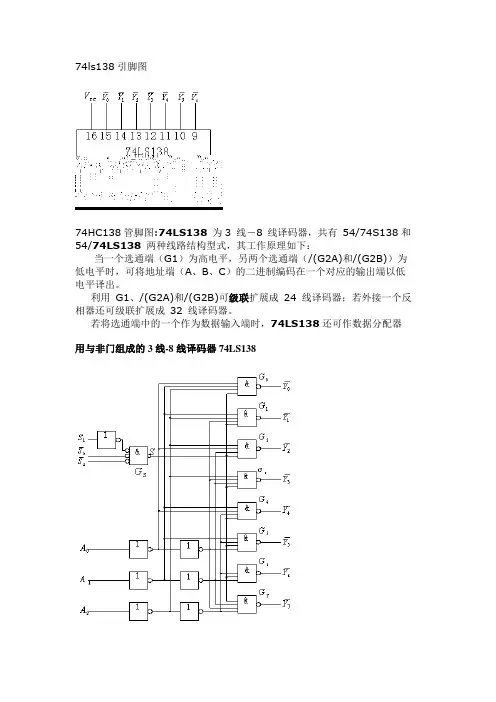

74ls138引脚图74HC138管脚图:74LS138为3 线－8 线译码器，共有54/74S138和54/74LS138两种线路结构型式，其工作原理如下：当一个选通端（G1）为高电平，另两个选通端（/(G2A)和/(G2B)）为低电平时，可将地址端（A、B、C）的二进制编码在一个对应的输出端以低电平译出。
利用G1、/(G2A)和/(G2B)可级联扩展成24 线译码器；若外接一个反相器还可级联扩展成32 线译码器。
若将选通端中的一个作为数据输入端时，74LS138还可作数据分配器用与非门组成的3线-8线译码器74LS1383线-8线译码器74LS138的功能表无论从逻辑图还是功能表我们都可以看到74LS138的八个输出引脚，任何时刻要么全为高电平1—芯片处于不工作状态，要么只有一个为低电平0，其余7个输出引脚全为高电平1。
如果出现两个输出引脚同时为0的情况，说明该芯片已经损坏。
当附加控制门的输出为高电平（S＝1）时，可由逻辑图写出由上式可以看出，同时又是这三个变量的全部最小项的译码输出，所以也把这种译码器叫做最小项译码器。
71LS138有三个附加的控制端、和。
当、时，输出为高电平（S＝1），译码器处于工作状态。
否则，译码器被禁止，所有的输出端被封锁在高电平，如表3.3.5所示。
这三个控制端也叫做“片选”输入端，利用片选的作用可以将多篇连接起来以扩展译码器的功能。
带控制输入端的译码器又是一个完整的数据分配器。
在图3.3.8电路中如果把作为“数据”输入端（同时），而将作为“地址”输入端，那么从送来的数据只能通过所指定的一根输出线送出去。
这就不难理解为什么把叫做地址输入了。
例如当＝101时，门的输入端除了接至输出端的一个以外全是高电平，因此的数据以反码的形式从输出，而不会被送到其他任何一个输出端上。
【例3.3.2】试用两片3线-8线译码器74LS138组成4线-16线译码器，将输入的4位二进制代码译成16个独立的低电平信号。
元器件封装及基本管脚定义说明以下收录说明的元件为常规元件A: 零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。
包括了实际元件的外型尺寸，所占空间位置，各管脚之间的间距等，是纯粹的空间概念。
因此不同的元件可共用同一零件封装，同种元件也可有不同的零件封装. 普通的元件封装有针脚式封装(DIP与表面贴片式封装(SMD两大类.(像电阻，有传统的针脚式，这种元件体积较大，电路板必须钻孔才能安置元件，完成钻孔后，插入元件，再过锡炉或喷锡（也可手焊），成本较高，较新的设计都是采用体积小的表面贴片式元件（SMD ）这种元件不必钻孔，用钢膜将半熔状锡膏倒入电路板，再把SMD 元件放上，即可焊接在电路板上了。
元件按电气性能分类为:电阻, 电容(有极性, 无极性, 电感, 晶体管(二极管, 三极管, 集成电路IC, 端口(输入输出端口, 连接器, 插槽, 开关系列, 晶振,OTHER(显示器件, 蜂鸣器, 传感器, 扬声器, 受话器1. 电阻: I.直插式 [1/20W 1/16W 1/10W 1/8W 1/4W] AXIAL0.3 0.4II. 贴片式 [0201 0402 0603 0805 1206]贴片电阻0603表示的是封装尺寸与具体阻值没有关系但封装尺寸与功率有关通常来说0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5III. 整合式 [0402 0603 4合一或8合一排阻]IIII. 可调式[VR1~VR5]2. 电容: I.无极性电容[0402 0603 0805 1206 1210 1812 2225]II. 有极性电容分两种:电解电容 [一般为铝电解电容, 分为DIP 与SMD 两种]钽电容 [为SMD 型: A TYPE (3216 10V B TYPE (3528 16V C TYPE (6032 25VD TYPE (7343 35V]3. 电感: I.DIP型电感II.SMD 型电感4. 晶体管: I.二极管[1N4148 (小功率 1N4007(大功率发光二极管 (都分为SMD DIP两大类]II. 三极管 [SOT23 SOT223 SOT252 SOT263]常见的to-18（普通三极管）to-22 (大功率三极管to-3 (大功率达林顿管5. 端口: I.输入输出端口[AUDIO KB/MS(组合与分立 LAN COM(DB-9RGB(DB-15 LPT DVI USB(常规, 微型 TUNER(高频头 GAME 1394 SATA POWER_JACK等]II. 排针[单排双排 (分不同间距, 不同针脚类型, 不同角度过 IDE FDD, 与其它各类连接排线.III. 插槽 [DDR (DDR分为SMD 与DIP 两类 CPU座 PCIE PCI CNR SD MD CF AGP PCMCIA]6. 开关:I.按键式II. 点按式III. 拔动式IIII. 其它类型7. 晶振: I. 有源晶振 (分为DIP 与SMD 两种包装，一個電源PIN ，一個GND PIN,一個訊號PINII.无源晶振（分为四种包装, 只有接兩個訊號PIN ，另有外売接GND ）8. 集成电路IC:I.DIP （Dual In-line Package）：双列直插封装。
实验十七电子秒表一、实验目的1、学习数字电路中基本RS触发器、单稳态触发器、时钟发生器及计数、译码显示等单元电路的综合应用。
2、学习电子秒表的调试方法。
二、实验原理图17－1为电子秒表的电原理图。
按功能分成四个单元电路进行分析。
1、基本RS触发器图17－1中单元I为用集成与非门构成的基本RS触发器。
属低电平直接触发的触发器，有直接置位、复位的功能。
它的一路输出Q作为单稳态触发器的输入，另一路输出Q作为与非门5的输入控制信号。
按动按钮开关K2（接地），则门1输出Q＝1；门2输出Q＝0，K2复位后Q、Q状态保持不变。
再按动按钮开关K1 ,则Q由0变为1，门5开启, 为计数器启动作好准备。
Q由1变0，送出负脉冲，启动单稳态触发器工作。
基本RS触发器在电子秒表中的职能是启动和停止秒表的工作。
2、单稳态触发器图17－1中单元Ⅱ为用集成与非门构成的微分型单稳态触发器，图17－2为各点波形图。
单稳态触发器的输入触发负脉冲信号v i由基本RS触发器Q端提供，输出负脉冲v O 通过非门加到计数器的清除端R。
静态时，门4应处于截止状态，故电阻R必须小于门的关门电阻R Off 。
定时元件RC取值不同，输出脉冲宽度也不同。
当触发脉冲宽度小于输出脉冲宽度时，可以省去输入微分电路的R P和C P。
单稳态触发器在电子秒表中的职能是为计数器提供清零信号。
图17－1 电子秒表原理图3、时钟发生器图17－1中单元Ⅲ为用555定时器构成的多谐振荡器，是一种性能较好的时钟源。
调节电位器R W，使在输出端3获得频率为50HZ的矩形波信号，当基本RS触发器Q＝1时，门5开启，此时50HZ脉冲信号通过门5作为计数脉冲加于计数器①的计数输入端CP2。
图17－2单稳态触发器波形图图17－3 74LS90引脚排列4、计数及译码显示二—五—十进制加法计数器74LS90构成电子秒表的计数单元，如图17－1中单元Ⅳ所示。
其中计数器①接成五进制形式，对频率为50HZ的时钟脉冲进行五分频，在输出端Q D取得周期为0.1S的矩形脉冲，作为计数器②的时钟输入。
描述74HC59574HC595是硅结构的CMOS器件，兼容低电压TTL电路，遵守JEDEC标准。
74HC595是具有8位移位寄存器和一个存储器，三态输出功能。
移位寄存器和存储器是分别的时钟。
数据在SHcp的上升沿输入，在STcp的上升沿进入的存储寄存器中去。
如果两个时钟连在一起，则移位寄存器总是比存储寄存器早一个脉冲。
移位寄存器有一个串行移位输入（Ds），和一个串行输出（Q7’）,和一个异步的低电平复位，存储寄存器有一个并行8位的，具备三态的总线输出，当使能OE时（为低电平），存储寄存器的数据输出到总线。
8位串行输入/输出或者并行输出移位寄存器，具有高阻关断状态。
三态。
[编辑本段]特点8位串行输入/8位串行或并行输出存储状态寄存器，三种状态输出寄存器可以直接清除100MHz的移位频率[编辑本段]输出能力并行输出，总线驱动；串行输出；标准中等规模集成电路595移位寄存器有一个串行移位输入（Ds），和一个串行输出（Q7’）,和一个异步的低电平复位，存储寄存器有一个并行8位的，具备三态的总线输出，当使能OE时（为低电平），存储寄存器的数据输出到总线。
[编辑本段]参考数据CPD决定动态的能耗，PD＝CPD×VCC×f1+∑(CL×VCC2×f0) F1＝输入频率，CL＝输出电容f0＝输出频率（MHz）Vcc=电源电压[编辑本段]引脚说明符号引脚描述Q0…Q7 15，1，7 并行数据输出GND 8 地Q7’ 9 串行数据输出MR 10 主复位（低电平）SHCP 11 移位寄存器时钟输入STCP 12 存储寄存器时钟输入OE 13 输出有效（低电平）DS 14 串行数据输入VCC 16 电源[编辑本段]功能表输入输出功能SHCP STCP OE MR DS Q7’ Qn × × L ↓ × L NC MR为低电平时仅仅影响移位寄存器× ↑ L L × L L 空移位寄存器到输出寄存器×× H L × L Z 清空移位寄存器，并行输出为高阻状态↑ × L H H Q6 NC 逻辑高电平移入移位寄存器状态0，包含所有的移位寄存器状态移入，例如，以前的状态6（内部Q6”）出现在串行输出位。
74ls138引脚图74HC138管脚图:74LS138为3 线－8 线译码器，共有54/74S138和54/74LS138两种线路结构型式，其工作原理如下：当一个选通端（G1）为高电平，另两个选通端（/(G2A)和/(G2B)）为低电平时，可将地址端（A、B、C）的二进制编码在一个对应的输出端以低电平译出。
利用G1、/(G2A)和/(G2B)可级联扩展成24 线译码器；若外接一个反相器还可级联扩展成32 线译码器。
若将选通端中的一个作为数据输入端时，74LS138还可作数据分配器用与非门组成的3线-8线译码器74LS1383线-8线译码器74LS138的功能表无论从逻辑图还是功能表我们都可以看到74LS138的八个输出引脚，任何时刻要么全为高电平1—芯片处于不工作状态，要么只有一个为低电平0，其余7个输出引脚全为高电平1。
如果出现两个输出引脚同时为0的情况，说明该芯片已经损坏。
当附加控制门的输出为高电平（S＝1）时，可由逻辑图写出由上式可以看出，同时又是这三个变量的全部最小项的译码输出，所以也把这种译码器叫做最小项译码器。
71LS138有三个附加的控制端、和。
当、时，输出为高电平（S＝1），译码器处于工作状态。
否则，译码器被禁止，所有的输出端被封锁在高电平，如表3.3.5所示。
这三个控制端也叫做“片选”输入端，利用片选的作用可以将多篇连接起来以扩展译码器的功能。
带控制输入端的译码器又是一个完整的数据分配器。
在图3.3.8电路中如果把作为“数据”输入端（同时），而将作为“地址”输入端，那么从送来的数据只能通过所指定的一根输出线送出去。
这就不难理解为什么把叫做地址输入了。
例如当＝101时，门的输入端除了接至输出端的一个以外全是高电平，因此的数据以反码的形式从输出，而不会被送到其他任何一个输出端上。
【例3.3.2】试用两片3线-8线译码器74LS138组成4线-16线译码器，将输入的4位二进制代码译成16个独立的低电平信号。
描述74HC59574HC595是硅结构的CMOS器件，兼容低电压TTL电路，遵守JEDEC标准。
74HC595是具有8位移位寄存器和一个存储器，三态输出功能。
移位寄存器和存储器是分别的时钟。
数据在SHcp的上升沿输入，在STcp的上升沿进入的存储寄存器中去。
如果两个时钟连在一起，则移位寄存器总是比存储寄存器早一个脉冲。
移位寄存器有一个串行移位输入（Ds），和一个串行输出（Q7’）,和一个异步的低电平复位，存储寄存器有一个并行8位的，具备三态的总线输出，当使能OE时（为低电平），存储寄存器的数据输出到总线。
8位串行输入/输出或者并行输出移位寄存器，具有高阻关断状态。
三态。
[编辑本段]特点8位串行输入/8位串行或并行输出存储状态寄存器，三种状态输出寄存器可以直接清除100MHz的移位频率[编辑本段]输出能力并行输出，总线驱动；串行输出；标准中等规模集成电路595移位寄存器有一个串行移位输入（Ds），和一个串行输出（Q7’）,和一个异步的低电平复位，存储寄存器有一个并行8位的，具备三态的总线输出，当使能OE时（为低电平），存储寄存器的数据输出到总线。
[编辑本段]参考数据CPD决定动态的能耗，PD＝CPD×VCC×f1+∑(CL×VCC2×f0) F1＝输入频率，CL＝输出电容f0＝输出频率（MHz）Vcc=电源电压[编辑本段]引脚说明符号引脚描述Q0…Q7 15，1，7 并行数据输出GND 8 地Q7’ 9 串行数据输出MR 10 主复位（低电平）SHCP 11 移位寄存器时钟输入STCP 12 存储寄存器时钟输入OE 13 输出有效（低电平）DS 14 串行数据输入VCC 16 电源[编辑本段]功能表输入输出功能SHCP STCP OE MR DS Q7’ Qn × × L ↓ × L NC MR为低电平时仅仅影响移位寄存器× ↑ L L × L L 空移位寄存器到输出寄存器×× H L × L Z 清空移位寄存器，并行输出为高阻状态↑ × L H H Q6 NC 逻辑高电平移入移位寄存器状态0，包含所有的移位寄存器状态移入，例如，以前的状态6（内部Q6”）出现在串行输出位。
CD4011工作原理及引脚图,功能,参数,作用详解现在，很多朋友已经放弃单硅后极，转向MOS或IGBT等更节能，更轻便的斩波电路。
常规的单NE555调频调宽电路，调节的时候频率脉宽相互影响，用2片555可以实现独立可调，但线路相对复杂了，外围元件多了。
向大家推荐CD4011，四2输入与非门芯片CD4011内部由四2输入端与非门单元电路构成，采用N和P沟道增强型MOS 晶体管提供的对称电路，具有很高的抗干扰度。
一：CD4011工作原理及引脚图,功能,参数,作用详解---CD4011工作原理相信大部分的电子工程师都对CD4011有所涉猎，CD4011是应用广泛的数字IC之一，它们内含4个独立的2输入端与非门，其逻辑功能是：输入端全部为“1”时，输出为“0”；输入端只要有“0”，输出就为“1”，当两个输入端都为0时，输出是1。
cd4011内部为4组与非门，供电为14正，7负，123脚是一组与非，12脚同时高电平，3脚为低电平，12脚别的状态3脚都是高电平，另外三组在电路中为反相器，也就是11脚和3脚是相反的，3高11低，3低11高，1脚外接光控，2脚为触发延时。
CD4011属于数字电路，当将它一组的两个输入端相连时，这一组就变成了一个非门。
其特点是：输入高电平时，输出低电平，输入低电平时，输出高电平。
CD4011还能够放大电压，当运放的+接地，-只接高电平而不接电阻时，它的输出是什么，是低电平。
反之，-只接低电平而不接电阻时，它的输出是什么，是高电平。
注意到上面的比较没有，其实，CD4011在此时与运放的功能完全一样。
CD4011与两个电阻配合，其一为输入电阻，其二为反馈电阻，它的作用就是一个反向比例放大器。
因此，CD4011能放大电压。
二：CD4011工作原理及引脚图,功能,参数,作用详解---CD4011参数cd4011的直流电气特性与交流电气特性见下表：CD4011 BM -55℃ - +125℃CD4011 BC -40℃ - +85℃VDD电压范围：－0.5V ----- 18V功耗：双列普通封装 700mW 小型封装 500mW三：CD4011工作原理及引脚图,功能,参数,作用详解---CD4011的逻辑功能（1）当X=0、Y=0时，将使两个NAND门之输出均为1，违反触发器之功用，故禁止使用。
UC3875引脚及功能介绍UC3875是Unitrode公司生产的移相谐振全桥软开关控制器，它有4个独立的输出驱动端可以直接驱动四只功率MOSFET管，见图1，其中OUTA和OUTB相位相反，OUTC和OUTD相位相反，而OUTC和OUTD相对于OUTA和OUTB的相位θ是可调的，也正是通过调节θ的大小来进行PWM控制的。
图1管脚示意图UC3875的管脚功能UC3875有20脚和28脚两种，这里仅介绍20脚的UC3875的管脚功能，表1为管脚功能简要说明。
表1UC3875各个管脚的使用说明管脚1可输出精确的5V基准电压，其电流可以达到60mA。
当VIN比较低时，芯片进入欠压锁定状态VREF消失。
直到VREF达到4.75V以上时才脱离欠压锁定状态。
最好的办法是接一个0.1μF旁路电容到信号地。
管脚2为电压反馈增益控制端，当误差放大器的输出电压低于1V时实现0°相移。
管脚3为误差放大器的反相输入端，该脚通常利用分压电阻检测输出电源电压。
管脚4为误差放大器的同相输入端，该脚与基准电压相连，以检测E/A（－）端的输出电源电压。
管脚5为电流检测端，该脚为电流故障比较器的同相输入端，其基准设置为内部固定2.5V（由VREF分压）。
当该脚的电压超过2.5V时电流故障动作，输出被关断，软起动复位，此脚可实现过流保护。
管脚6为软起动端，当输入电压（VIN）低于欠压锁定阈值（10.75V）时，该脚保持低电平，当VIN正常时该脚通过内部9μA电流源上升到4.8V，如果出现电流故障时该脚电压从4.8V下降到0V，此脚可实现过压保护。
管脚7、15为输出延迟控制端，通过设置该脚到地之间的电流来设置死区，加于同一桥臂两管驱动脉冲之间，以实现两管零电压开通时的瞬态时间，两个半桥死区可单独提供以满足不同的瞬态时间。
管脚8、9、13、14为输出OUTA～OUTD端，该脚为2A的图腾柱输出，可驱动MOSFET 和变压器。
管脚10为驱动输出电源电压端（对应管脚12 PWRGND），该脚提供输出级所需电源，Vc通常接3V以上电源，最佳为12V。
6N2电子管个管脚说明与参数6N2电子管个管脚说明与参数，正常参数和极限参数，频率X围和音效特点1(6)屏极，2〔7〕栅极，3〔8〕阴极，45灯丝。
6N1、6N2管脚排列功能与6N11一样〔都是小九脚的【管】〕。
6N2的参数类型:旁热式阴极双三极管。
主要用途:低频电压放大。
(根本数据)〔单只三极管〕灯丝电压(Uf)=6.3V;灯丝电流(If)=0.34A;阳极电压〔Ua〕=250V;栅极电压〔Ug〕=-1.5V;阳极电流〔Ia〕=2.3±0.9mA;跨导〔S〕=1.6～2.65mA/V;放大系数〔μ〕=97.5±1.75.(极间电容)输入电容〔Cin〕=2.15pF;第一只三极管输出电容〔Cout1〕=2.6pF;第二只三极管输出电容〔Cout2〕=2.8pF;两只三极管阳极间电容〔Cala2〕≤0.3;过渡电容〔Cag〕≤0.8pF.(极限运用数据)最大灯丝电压〔Ufmax〕=7.0V;最小灯丝电压〔Ufmin〕=5.7V;最大阳极电压〔Uamax〕=300V;最大灯丝与阴极间电压〔Ufkmax〕±100V;最大阴极电流〔Ikmax〕=10mA;最大阳极耗散功率〔Pamax〕=1W;最大栅极电阻〔Rgamx〕=0.5MΩ.电子管参数-- 自命名国产电子管 6P1类型:旁热式阴极束射四极管主要用途:低频功率放大(根本数据)灯丝电压(Uf)=6.3V;灯丝电流(If)=0.5A;阳极电压〔Ua〕=250V;阳极电流〔Ia〕=44±11mA;第二栅极电压〔Ug2〕=250V;第二栅极电流〔Ig2〕≤7mA;输出功率①〔Po〕≥3.8W;跨导〔S〕=4.9±1.1mA/V;内阻〔Ri〕=40kΩ;非线性失真系数②〔Kf〕=7%.注:①Ug1～=8.8V,ZL=5kΩ;②Ug1～值应使Po=3.8W.(极限运用数据)最大灯丝电压〔Ufmax〕=7V;最小灯丝电压〔Ufmin〕=5.7V;最大阳极电压〔Uamax〕=250V;最大第二栅极电压〔Ug2max〕=250V;最大灯丝与阴极间电压〔Ufkmax〕±100V;最大阴极电流〔Ikmax〕=70mA;最大阳极耗散功率〔Pamax〕＝12Ｗ;最大第二栅极耗散功率〔Pg2max〕＝2.5W;最大第一栅极电阻〔Rg1max〕=0.5MΩ.单端甲类小胆机的制作经验总结1、现在很多自己动手制作胆机的朋友很多都是按照一些参考电路来仿制，其对参考电路中的很多技术参数心中并不清楚，只是照葫芦画瓢，心中没底自然设计出的成品就不一定能达到预期的效果。
常用电子器件管脚排列图附录1 逻辑符号对照示例附录表1.1 逻辑非、逻辑极性符号对照示例（以反相器为例）附录表1.2 几种常用逻辑门的逻辑符号比较示例附录表1.3 逻辑符号、框图、管脚排列比较示列（以74HC 390为例）附录2 集成电路1. 集成电路命名方法 集成电路命名方法见附录表2.1附录表2.1 国产半导体集成电路型号命名法（GB3430-82）2．集成电路介绍 集成电路I C 是封在单个封装件中的一组互连电路。
装在陶瓷衬底上的分立元件或电路有时还和单个集成电路连在一起，称为混合集成电路。
把全部元件和电路成型在单片晶体硅材料上称单片集成电路。
单片集成电路现在已成为最普及的集成电路形式，它可以封装成各种类型的固态器件，也可以封装成特殊的集成电路。
通用集成电路分为模拟(线性)和数字两大类。
模拟电路根据输入的各种电平，在输出端产生各种相应的电平；而数字电路是开关器件，以规定的电平响应导通和截止。
有时候集成电路标有L M (线性类型) 或DM(数字类型)符号。
集成电路都有二或三个电源接线端：用CC V 、DD V 、SS V 、V +、V -或GND 来表示。
这是一般应用所需要的。
双列直插式是集成电路最通用的封装形式。
其引脚标记有半圆形豁口、标志线、标志圆点 等，一般由半圆形豁口就可以确定各引脚的位置。
双列直插式的引脚排列图如附录图2.1所示。
3．使用TFL 集成电路与C M OS 集成电路的注意事项 (1) 使用TYL 集成电路注意事项① TYL 集成电路的电源电压不能高于V 5.5+。
附录图 2.1双列直插式集成电路的引脚排使用时，不能将电源与地颠倒错接，否则将会因为过大电流而造成器件损坏。
②电路的各输入端不能直接与高于和V 5.5+低于的低内V 5.0-阻电源连接，因为低内阻电源能提供较大的电流，导致器件过热而烧坏。
ULN2003A引脚图及功能ULN2003管脚排列如下图所示：ULN2003的内部结构和功能 ULN是集成达林顿管IC，内部还集成了一个消线圈反电动势的二极管，可用来驱动继电器。
它是双列16脚封装,NPN晶体管矩阵,最大驱动电压=50V,电流=500mA,输入电压=5V,适用于TTL COMS,由达林顿管组成驱动电路。
ULN是集成达林顿管IC,内部还集成了一个消线圈反电动势的二极管,它的输出端允许通过电流为200mA，饱和压降VCE 约1V左右，耐压BVCEO 约为36V。
用户输出口的外接负载可根据以上参数估算。
采用集电极开路输出，输出电流大，故可直接驱动继电器或固体继电器，也可直接驱动低压灯泡。
通常单片机驱动ULN2003时，上拉2K的电阻较为合适，同时，COM 引脚应该悬空或接电源。
ULN2003是一个非门电路，包含7个单元，但独每个单元驱动电流最大可达350mA.资料的最后有引用电路，9脚可以悬空。
比如1脚输入，16脚输出，你的负载接在VCC与16脚之间，不用9脚。
uln2003的作用： ULN2003是大电流驱动阵列,多用于单片机、智能仪表、PLC、数字量输出卡等控制电路中。
可直接驱动继电器等负载。
输入5VTTL电平，输出可达500mA/50V。
ULN2003是高耐压、大电流达林顿陈列,由七个硅NPN达林顿管组成。
该电路的特点如下: ULN2003的每一对达林顿都串联一个2.7K的基极电阻,在5V的工作电压下它能与TTL和CMOS电路直接相连,可以直接处理原先需要标准逻辑缓冲器。
ULN2003 是高压大电流达林顿晶体管阵列系列产品,具有电流增益高、工作电压高、温度范围宽、带负载能力强等特点,适应于各类要求高速大功率驱动的系统。
ULN2003A引脚图及功能 ULN2003 是高耐压、大电流、内部由七个硅NPN 达林顿管组成的驱动芯片。
经常在以下电路中使用，作为： 1、显示驱动 2、继电器驱动 3、照明灯驱动 4、电磁阀驱动 5、伺服电机、步进电机驱动等电路中。
1 / 47下载文档可编辑附录6 器件管脚图及功能表74LS74双D 正沿触发器74LS273八D 触发器74LS377八D 触发器74LS374八D 触发器（三态输出） 74LS175双输出四D 触发器74LS2452 / 47下载文档可编辑74LS161四位二进制同步计数器74LS139双2：4译码器3 / 47下载文档可编辑74LS151八选一选择器74LS157四个二选一选择器74LS257 四个二选一选择器（非反相三态输出）注：i 等于d 2d 1d 0对应的十进制数6116 2K*8 RAM 2716 2K*8 ROM 2732 4K*8 ROM4 / 47下载文档可编辑74LS138 3：8译码器 74LS148 8：3八进制优先编码器74LS85 四位幅度比较器5 / 47下载文档可编辑6 / 47下载文档可编辑附录9微指令寄存器的各字段微操作信号输出去向及功能7 / 47下载文档可编辑指令字段IR7~08 / 47下载文档可编辑附录10 联机通讯指南一、准备1、准备一台PC机。
2、把TEC-2机在实验台上放好打开，将TEC-2的随机电源放在TEC-2的左侧，并确认电源开关处在关断的位置。
二、连接电源线1、将TEC-2机电源的直流输出插头P8插在TEC-2机垂直板左侧的插座P8上；将TEC-2机电源的直流输出插头P9插在TEC-2水平板左侧的插座P9上。
特别提醒注意：不要接反P8和P9，否则会烧机器或电源。
2、将TEC-2电源的电源线一端接电源的交流输入插孔，另一端接220V交流电源接线盒。
注意：TEC-2电源的交流电源线必须和计算机的电源线接在同一个有地线的电源接线盒上，以保证两设备共地，否则可能烧毁电源或机器。
三、连接TEC-2和PC1、准备好随机提供的TEC-2和PC的串口通讯电缆。
该电缆一端是9孔的插头，另一端是25孔的插头。
9 / 47下载文档可编辑注意：TEC-2随机提供多条通讯电缆，请务必正确选用，以免错误连接造成联机失败。
2、把串口通讯电缆的9孔插头接在TEC-2机的上板左下角V70插座上，25孔插头插在计算机的串口上（COM1或COM2）。
如果PC上没有25针的串口或者25针的串口已被其它设备占用，TEC-2 随机提供一个9转25的转换器可以把25孔的插头转换成9孔的插头，接在9针的串口上。
四、TEC-2的初始设置将TEC-2大板下方钮子开关S2~S0拨成100（向上为“1”，向下为“0”）；FS1~FS4拨成1010（向上为“1”，向下为“0”）；将CONT/STEP钮子开关拨到CONT位置。
五、开机1、打开计算机电源开关，使计算机正常启动。
2、打开TEC-2电源开关，TEC-2大板左上角一排指示灯亮。
六、加载通讯软件1、用户可以根据联机PC的软件配置情况选择以下三种方法之一运行联机通讯软件。
•如果计算机没有硬盘，把用户程序盘插入软驱，并用它启动计10 / 47下载文档可编辑11 / 47下载文档可编辑算机，然后键入：A ：\>CD TEC-2A ：\>PCEC• 如果计算机有硬盘并且装有DOS 操作系统，则进行以下操作： C ：\>MD TEC-2C ：\>COPY A ：\TEC-2 C ：\TEC-2C ：\>CD TEC-2C ：\TEC-2>PCEC• 如果计算机有硬盘并且装有WINDOWS 操作系统，把用户程序盘插入软驱，将软盘中的文件夹“TEC-2”拷贝到C ：\盘，点击“开始→运行”，在弹出的窗口中键入：C ：\TEC-2\PCEC↙正确执行上述操作就会在计算机屏幕上出现以下界面：F10→Display Main MenuALT F10→Copy Screen to File SCA.TMPRS232 Serial Port Number [1/2]：1**********************************************************2、用计算机的串口COM1和TEC-2通讯，选择“1”，直接回车；用计算机的串口COM2和TEC-2通讯，选择“2”，然后按回车键。
此时计算机屏幕上出现以下设置信息：******************************************************* ******Baud Rate = 9600 bits/secondParity = NoneStop bit = 1 bitCharacter Length = 8 bitsChange these characters ? （N）******************************************************* ******此界面的设置为推荐设置，键入“N”键后回车。
然后按压TEC-2大板左下角的LDMC/RESET键加载微程序。
这时计算机屏幕出现以下界面表示联机成功：******************************************************* *********TEC-2 CRT MONITOR12 / 47下载文档可编辑Version 5.0, Jan. 1994Computer Architecture Lab., Tsinghua University>******************************************************* *********此时可以运行TEC-2计算机系统的指令，如U、D、T、P、A等或做TEC-2计算机组成原理的实验。
如果按压LDMC/RESET键后屏幕上没有任何反应，这时可按F10屏幕出现以下界面：******************************************************* *********0…Return to TEC-2 CRT Monitor1…Send a TEC-22…Receive a TEC-23…Return to PC (MS) –DOSEnter your choice：[0]******************************************************* *********选（3）或者按Ctrl+Pause键退出联机通讯程序，重新运行程序13 / 47下载文档可编辑PCEC，并选择另一个串口再试。
注意：开机时先开计算机的电源，当计算机正常启动后，再打开TEC-2机的电源；关机时应先关掉TEC-2机的电源，再关掉计算机的电源。
任何时间一定不要带电操作。
