常用集成电路管脚和功能表

TL082是一通用的J-FET双运算放大器。

其特点是：●较低的办入偏置电压和偏置电流；●输出设有短路保护电路；●输入级具有较高的输入阻抗；●内建频率补偿电路；●较高的压摆率:16V/us(典型值);●最大工作电压：Vccmax=+/-18V.TL082典型应用电路LM324LM324引脚图简介：LM324系列器件为价格便宜的带有真差动输入的四运算放大器。

与单电源应用场合的标准运算放大器相比，它们有一些显著优点。

该四放大器可以工作在低到3.0伏或者高到32伏的电源下，静态电流为MC1741的静态电流的五分之一。

共模输入范围包括负电源，因而消除了在许多应用场合中采用外部偏置元件的必要性。

每一组运算放大器可用图1所示的符号来表示，它有5个引出脚，其中“+”、“-”为两个信号输入端，“V+”、“V-”为正、负电源端，“Vo”为输出端。

两个信号输入端中，Vi-（-）为反相输入端，表示运放输出端Vo的信号与该输入端的位相反；Vi+（+）为同相输入端，表示运放输出端Vo的信号与该输入端的相位相同。

LM324的引脚排列见图2。

参数描述：运放类型:低功率放大器数目:4 带宽:1.2MHz 针脚数:14 工作温度范围:0°C to +70°C 封装类型:SOIC 3dB带宽增益乘积:1.2MHz 变化斜率:0.5V/μs 器件标号:324 器件标记:LM324AD 增益带宽:1.2MHz 工作温度最低:0°C 工作温度最高:70°C 放大器类型:低功耗温度范围:商用电源电压最大:32V 电源电压最小:3V 芯片标号:324 表面安装器件:表面安装输入偏移电压最大:7mV 运放特点:高增益频率补偿运算逻辑功能号:324 额定电源电压, +:15V LM324的特点： 1.短路保护输出 2.真差动输入级 3.可单电源工作：3V-32V 4.低偏置电流：最大100nA 5.每封装含四个运算放大器。

<74LS00引脚图>74l s00 是常用的2输入四与非门集成电路，他的作用很简单顾名思义就是实现一个与非门。

Vcc 4B 4A 4Y 3B 3A 3Y┌┴—┴—┴—┴—┴—┴—┴┐__ │14 13 12 11 10 9 8│Y = AB ）│ 2输入四正与非门 74LS00│ 1 2 3 4 5 6 7│└┬—┬—┬—┬—┬—┬—┬┘1A 1B 1Y 2A 2B 2Y GND74LS00真值表：A＝1 B=1 Y=0A＝0 B=1 Y=1A＝1 B=0 Y=1A＝0 B=0 Y=174HC138基本功能74LS138 为3 线－8 线译码器，共有54/74S138和54/74LS138 两种线路结构型式，其74LS138工作原理如下：当一个选通端（G1）为高电平，另两个选通端（/(G2A)和/(G2B)）为低电平时，可将地址端（A、B、C）的二进制编码在一个对应的输出端以低电平译出。

74LS138的作用:利用G1、/(G2A)和/(G2B)可级联扩展成24 线译码器；若外接一个反相器还可级联扩展成32 线译码器。

若将选通端中的一个作为数据输入端时，74LS138还可作数据分配器用与非门组成的3线-8线译码器74LS138图74ls138译码器内部电路3线-8线译码器74LS138的功能表备注：这里的输入端的三个A0～1有的原理图中也用A B C表示（如74H138.pdf中所示，试用于普中科技的HC-6800 V2.2单片机开发板）。

<74ls138功能表>74LS138逻辑图无论从逻辑图还是功能表我们都可以看到74LS138的八个输出管脚，任何时刻要么全为高电平1—芯片处于不工作状态，要么只有一个为低电平0，其余7个输出管脚全为高电平1。

如果出现两个输出管脚在同一个时间为0的情况，说明该芯片已经损坏。

当附加控制门的输出为高电平（S＝1）时，可由逻辑图写出74ls138逻辑图由上式可以看出，在同一个时间又是这三个变量的全部最小项的译码输出，所以也把这种译码器叫做最小项译码器。

74ls138引脚图74HC138管脚图:74LS138为3 线－8 线译码器，共有54/74S138和54/74LS138两种线路结构型式，其工作原理如下：当一个选通端（G1）为高电平，另两个选通端（/(G2A)和/(G2B)）为低电平时，可将地址端（A、B、C）的二进制编码在一个对应的输出端以低电平译出。

利用G1、/(G2A)和/(G2B)可级联扩展成24 线译码器；若外接一个反相器还可级联扩展成32 线译码器。

若将选通端中的一个作为数据输入端时，74LS138还可作数据分配器用与非门组成的3线-8线译码器74LS1383线-8线译码器74LS138的功能表无论从逻辑图还是功能表我们都可以看到74LS138的八个输出引脚，任何时刻要么全为高电平1—芯片处于不工作状态，要么只有一个为低电平0，其余7个输出引脚全为高电平1。

如果出现两个输出引脚同时为0的情况，说明该芯片已经损坏。

当附加控制门的输出为高电平（S＝1）时，可由逻辑图写出由上式可以看出，同时又是这三个变量的全部最小项的译码输出，所以也把这种译码器叫做最小项译码器。

71LS138有三个附加的控制端、和。

当、时，输出为高电平（S＝1），译码器处于工作状态。

否则，译码器被禁止，所有的输出端被封锁在高电平，如表3.3.5所示。

这三个控制端也叫做“片选”输入端，利用片选的作用可以将多篇连接起来以扩展译码器的功能。

带控制输入端的译码器又是一个完整的数据分配器。

在图3.3.8电路中如果把作为“数据”输入端（同时），而将作为“地址”输入端，那么从送来的数据只能通过所指定的一根输出线送出去。

这就不难理解为什么把叫做地址输入了。

例如当＝101时，门的输入端除了接至输出端的一个以外全是高电平，因此的数据以反码的形式从输出，而不会被送到其他任何一个输出端上。

【例3.3.2】试用两片3线-8线译码器74LS138组成4线-16线译码器，将输入的4位二进制代码译成16个独立的低电平信号。

1 / 2123456789101112131474LS001A1B1Y2A2B 2YGND3Y 3A 4Y 4B 4A Vcc 3B 2输入四与非门 74LS00123456789101112131474LS021A1B 1Y 2A2B2YGND3Y 3A 4Y 4B 4A Vcc 3B 二输入四或非门 74LS02123456789101112131474LS041Y6Y 1A 2A 5Y 2YGND3Y3A4Y 5A 4A Vcc 6A 六反相器 74LS04123456789101112131474LS101B1Y 1A 2A 3B 2BGND2Y2C3Y 3C 3A Vcc 1C 三输入三与非门 74LS10123456789101112131474LS201B 2C 1A NC 2B 1CGND1Y1D2Y NC 2A Vcc 2D 四输入二与非门 74LS201234567891011121314151674LS42123456GND789D C B A Vcc 4线-10线译码器 74LS421234567891011121314151674LS48BCLTBI/RBO RBIDAGNDe d c b a gf Vcc BCD-七段译码器/驱动器 74LS48123456789101112131474LS741CLR1D1CLK1PR1QGND2Q 2PR 2CLK 2D 2CLR Vcc 2Q 1Q正沿触发双D 型触发器 74LS741234567891011121314151674LS761CLK1PR1CLR1JVcc2CLK2PR2CLR2J2Q 2Q 2K GND 1Q 1Q 1K 双J-K 触发器 74LS76123456789101112131474LS861A1B1Y2A2B 2YGND3Y 3A 4Y 4B 4A Vcc 3B 二输入四异或门 74LS86常用集成电路管脚图（一）123456789101112131474LS95串行输入 A BCD 模式控制GND左移Qd Qc Qb Qa Vcc 右移4位移位寄存器 74LS951234567891011121314151674LS1121CLK1K1J1PR1Q1Q2QGND2Q 2PR 2J 2K 2CLK 1CLR Vcc 2CLR 负沿触发双J-K 触发器 74LS112常用集成电路管脚图（二）2 / 21234567891011121314151674LS138ABCG2AG2BG1Y7GNDY6Y5Y4Y3Y2Y1Y0Vcc 3-8线译码器/多路转换器 74LS1381234567891011121314151674LS1391G1A1B1Y01Y11Y21Y3GND2Y32Y22Y12Y02B 2A 2G Vcc 双2-4线译码器/多路转换器 74LS1391234567891011121314151674LS151321YW 读取脉冲GNDC B A 7654Vcc8选1数据选择器 74LS1511234567891011121314151674LS1531GB1C31C21C11C0 1YGND2Y 2C02C12C22C3A 2G Vcc 双4-1线数据选择器 74LS1531234567891011121314151674LS160CLKABCDA1GNDA00123CS EO Vcc 选择同步位计数器 74LS1601234567891011121314151674LS161CLKABCDPGNDLD T QD QC QB QA C0Vcc CLR同步集成十六进制计数器 74LS1611234567891011121314151674LS3901A1清除1QA1B1QB1QCGND2QD 2QC 2QB 2B 2QA 2清除2A Vcc 1QD双十进制计数器 74LS390NE55512345678GND触发OUT复位Vcc 放电阀值控制电压定时器 NE555DAC08321234567891011121314151617181920WR1CSAGNDDI3DI2DI1DI0VrefRfbDGNDIout1Iout2DI7DI6DI5DI4XFER WR2ILE Vcc 8位D/A 转换器 DAC083212345678910111213142827262524232221201918171615ADC0809IN3IN4IN5IN6IN7IN2IN1IN0ADDA ADDB ADDC ALE D7D6D5D4D0Vref(-)D2START EOCD3OECLOCK Vcc Vref(+)GNDD18位8通道逐次逼近型A/D 转换器 ADC08098线-3线八进制优先编码器 74LS1481234567891011121314151674LS1484567E1A2A1GNDA00123CS EO Vcc。

AN5195B（4N01/5N01）（中放，解码，行场扫描小信号处理） (6)AN5199（3N10，5N10）（图像/伴音中放，解码，行场扫描小信号处理） (7)`AN5265伴音功放 (9)AN5274伴音功放 (9)AN5277－伴音功放 (9)AN5521场扫描输出电路 (10)AN5534场扫描电路 (10)AN5539场扫描输出电路 (10)AN5891—高音，低音，平衡，环绕处理电路 (11)AT24C04电可檫编程只读存储器 (11)AT24C08电可檫编程只读存储器 (11)CC3005CPU（5M10） (12)CTV222S（A机芯）微处理器 (12)DBL2044－波段切换 (13)DBL2044真值表输入控制 DBL2044真值表输出控制 (13)DDP3310B－视频解码 (14)DPTV-3D引脚功能 (14)TV和RGB接口部分 (15)DPTV－DG引脚功能 (16)显示接口（DAC&DDP）引脚功能 (17)拟支持接口引脚功能 (17)模拟输入接口（ADC）引脚功能 (17)俘获接口（TV&RGB）的引脚功能 (18)帧缓冲器记忆存储接口 (18)DPTV-IG引脚功能 (19)GAL16V8C——VGA同步切换处理 (22)HEF4052－电子切换开关 (22)HL4066－双向模拟电子开关 (22)IS42G32256-89-PQ存储器 (23)KA2107伴音处理器 (23)KA2500三基色视频放大电路 (24)KA5Q1265RF－电源IC (25)KA5Q1565RF－电源IC (25)KA7631－带复位功能电源IC (25)KS88C8424/C8432/P8432---CPU（微处理器） (25)L78MR05——5V三端稳压电路 (26)LA4285音频放大器 (27)LA75665—中放处理电路 (27)LA75665真值表 (28)LA7680（P机芯）—中放，解码，行场扫描小信号处理 (28)LA7830场输出电路 (29)LA7838场输出电路 (30)LA7840场输出电路 (30)LA7846场输出电路 (30)LA7910波段切换电路 (31)LA7954四选一电子开关 (31)LA86C3348A（P机芯）微处理器 (32)LM324运算放大器 (33)LM1269－为一块110MHz适合I2C总线控制的RGB视频放大系统 (33)LV1116－音频处理 (34)M37225ECSP－CPU (36)M37274（5M10机芯）微处理器 (37)M37280——微处理器 (37)M37281——微处理器 (38)M52797—（3T30机芯）总线控制AV开关 (39)MCU—（3S28）微处理器 (39)MCU（Z233）—微处理器 (40)MN152810（4N机芯）微处理器 (41)MN181768（5N10机芯）微处理器 (42)MN18P73284DP—微处理器 (43)MN3868彩色基带延迟线 (44)MTV880微处理器 (45)MSM518222引脚功能 (45)MSM5412222引脚功能 (46)MSP3410－丽音解码（电阻单位是KΩ，电压单位是V） (46)NJM2192AL－WOW高级音效处理（电阻单位KΩ，电压单位V） (47)NJM2700－WOW高级音效处理（以6M20为参考） (48)NN5199解码 (49)NV320P数字视频处理电路 (50)OM8361（4P01，5P01机芯）解码 (52)OM8838—视频解码 (53)OM8839—视频解码 (54)P87C766 (56)PCA84C440（CPU） (57)PCF8594—存储器 (58)PT2213—遥控发射IC (58)Q83652（5D01机芯）微处理器 (59)SAA4951—存储控制器 (60)SAA4961P/N制梳状滤波器 (61)SAA7158引脚功能表 (62)SAA7282—丽音解码 (63)SAA7283ZP—丽音解码 (64)SDA9187—画中画A/D转换电路 (65)SDA9189画中画处理电路 (66)SDA9220图像数字处理 (66)SDA存储器 (67)SDA9280显示处理器 (67)SDA9290图像处理电路 (68)SDA9361可编程扫描控制器 (68)SDA9362行场扫描处理 (69)SDA9400—P,U,V数字处理电路 (70)ST24C16－存储器 (70)ST63156(4S01机芯)CPU (71)STV5112视放电路 (72)ST63T87微处理器 (72)ST6388(5S01机芯)微处理器 (73)ST92196----微处理器 (74)STR-S6309电源厚膜电路 (75)STR-S6709电源厚膜电路 (76)STR-F6653 (76)STR－F6656的引脚功能及其在路参数 (76)STR-F6656时绝对最大额定值 (77)STV2116(4S01,5S01机芯)解码 (77)STV2180彩色基带延迟线 (78)STV2246中放,解码,行,场扫描小信号处理 (78)STV2248中放,解码,行,场扫描小信号处理 (80)STV5111视放 (81)STV6888－行场扫描小信号处理 (82)STV8203伴音解调器引脚功能与数据 (82)STV8223中放 (83)STV9306－带I2C总线控制的场扫描及枕校处理电路 (84)STV9379－场扫描处理电路 (84)TA1218－带I2C总线控制的电子切换开关 (84)TA1219音频视频电子开关 (85)TA1275Z管脚功能 (86)TA1316－RGB及同步处理（以6M20为参考） (87)TA1343－音调、音量调节处理（以6M20为参考） (88)TA8173环绕声处理器 (88)TA8200AH的引脚功能及维修数据 (89)TA8256引脚功能 (89)TA8403K场扫描输出集成块 (90)TA8427场扫描输出集成块 (90)TA8659（A机芯）视频色度扫描信号处理电路 (90)TA8776N环绕声处理电路 (92)TA8859场偏转处理电路 (93)TB1238AN（T机芯）解码 (93)TB1240AN解码引脚功能及数据表 (95)TC4052(2×4)多路开关 (96)TC74HC157多路开关 (97)TC9090接地脚引脚说明 (97)TDA1905音频功率放大器 (98)TDA20PP引脚功能及电压对照表 (98)TA8200AH引脚功能及电压对照表 (98)TDA2030引脚功能 (99)TDA2461伴音中放 (99)TDA2549中频放大,检波集成电路 (99)TDA2616音频放大器 (100)TDA3653场扫描和场输出集成块 (100)TDA3857准分离伴音处理器 (101)TDA4555 (101)TDA4661 (102)TDA4665基带彩色延迟线 (102)TDA4670亮色瞬态补偿电路 (102)TDA4780引脚功能与维修数据表 (103)TDA4863A引脚功能 (104)TDA6103Q视放IC (104)TDA6107Q三路视频输出放大器 (104)TDA6108Q引脚功能及维修数据表 (105)TDA6111视频放输出大器 (105)TDA7057伴音功放处理电路 (105)TDA7263A引脚功能 (106)TDA7269A引脚功能： (106)TDA7439伴音平衡处理器 (106)TDA7496引脚功能 (107)TDA8139引脚功能 (108)TDA8174场扫描输出集成电路 (108)TDA8214行场处理集成电路 (108)TDA8219解码 (109)TDA8222引脚功能及工作电压，对地电阻 (110)TDA8224中放 (110)TDA8310画中画（PAL/NTSC）彩色处理器 (111)TDA8351引脚功能与维修数据 (112)TDA8354Q引脚功能及维修数据参考说明 (113)TDA8362中频，视频，色度扫描小信号处理 (113)TDA8395PSECAM解调 (114)TDA8425立体声音频处理器 (115)TDA8540引脚功能表 (115)TDA8707引脚功能 (116)TDA8732引脚功能及参考电压 (116)TDA8755引脚功能表 (117)TDA9141/43（5D01机芯）解码 (118)TDA9151地各引脚的功能及维修数据 (118)TDA9177引脚功能 (119)TDA9302各脚功能 (120)TDA9370的引脚功能 (120)TDA9801为伴音中频处理IC其引脚功能如下： (122)TDA9808K图像/伴音中频信号处理集成电路 (122)TDA9859引脚及功能 (123)TDA9860音频处理电路引脚功能及数据 (123)TDA9875为一高保真丽音解码集成电路 (124)TEA20PP视频开关 (125)TEA5101视频放大器 (125)TEA6415C引脚功能 (125)TEA5114A－三基色开关 (126)TL082双运放 (126)TLC2932－锁相环 (127)TMPA8803CSN内部接口电路及终端信号 (127)UC3842－DC/DC变换（以6M20为参考） (129)VCT3803A引脚功能 (129)VPC3210－视频处理电路 (131)VPC3215引脚功能——视频处理（PC数字处理） (132)VPG3226引脚功能解码 (133)47-00001-42或Z9022306（5P03）微处理器 (134)AN5071波段开关（4N01机芯）脚号名称电压（V）1 BU输出 02 VL输出03 BAND0 0.24 BAND1 0.25 GND 06 电源31.77 BH出98 空09 电源9AN5195B（4N01/5N01）（中放，解码，行场扫描小信号处理）脚号有信号电压（V）正向对地电阻（KΩ）反向对地电阻（KΩ）引脚功能1 4.2 10 13 R箝位2 4.2 10 13 G箝位3 4.2 10 12 B箝位4 2.6 10 12 消色识别滤波5 3.5 10 13 彩色制式识别输出6 2.4 10 13 APC滤波7 2.6 10 13 外接4.43MHz晶振8 2.8 10 13 外接3.58MHz晶振9 4 10 13 黑电平延伸控制10 0 0.4 0.4 字符消隐输入11 2.6 10 15 字符R输入12 2.6 10 15 字符G输入13 2.6 10 15 字符B输入14 9 0.65 0.65 9V电源15 3.8 1 1.1 R输出16 3.8 1 1.1 G输出17 3.8 1 1.1 B输出18 5.8 10 12 行同步检测输出19 0 0 0 地20 3 10 14 自动亮度控制21 4.4 7.5 14 数据总线22 4.5 7.5 14 时钟总线23 5 0.7 0.7 5VVcc3-124 2.6 10 13 中频输入25 2.6 10 13 中频输入26 0 0 0 中频地27 3.4 5.5 5.5 高放AGC输出28 3.4 2.5 2.7 音频输出29 4.6 10 13 音频去加重30 4.2 10 13 中放AFT输出31 1.6 10 14 外部视频输入32 2.6 10 15 伴音中频滤波33 5.5 4.5 4.5 4.5MHzSIF输入34 3 10 14 外接音频输入35 2.6 10 14 6.5MHzSIF输入36 2.6 10 14 6.0MHzSIF输入37 2.2 10 14 中放AGC38 1.9 10 14 第一视频输入39 3 10 14 伴音中频APC滤波40 1.8 10 14 第二视频41 2.6 10 11 视频检波输出42 2.6 10 14 APC滤波43 3.7 10 13 19MHz中频振荡44 4.7 10 12 视频输出45 3.8 10 14 亮度信号输入46 1.8 10 14 行同步信号输入47 5 0.8 0.8 5V电源48 4.2 6 6 色度信号输入49 0 0 0 地50 0.3 3 3 行脉冲输入51 6.2 7 18 行振荡电源52 2.4 10 50 行AFC滤波53 4 10 49 行AFC1滤波54 2.4 8.5 9 500Hz振荡55 0 7 7 G射线保护56 1.2 3.5 3.5 行激励脉冲输出57 2 10 15 场同步分离58 3.8 7.5 12 场脉冲输出59 1.2 10 15 SECAM控制输出60 2.2 10 15 -（B-P）输出61 2.2 10 15 -（R-P）输出62 1 10 13 沙堡脉冲输出63 3.4 10 15 -（B-P）输入64 3.4 10 15 -（R-P）输入AN5199（3N10，5N10）（图像/伴音中放，解码，行场扫描小信号处理）脚号电压（V）正向电阻（KΩ）反向电阻（KΩ）引脚功能1 0 6 9.5 测试脚2 4.3 7 11 时钟线3 4.8 11 15 色度APC滤波脚4 3 11 15 自动亮度控制脚5 0.2 2 2 字符消隐脚6 1 11 16 R字符输入7 1 11 16 G字符输入8 1 11 16 B字符输入9 8.6 0.5 0.7 Vcc19V供电脚10 2.2 11 12 R信号输出11 2.4 11 12 G信号输出12 2.4 11 12 B信号输出13 0 0 0 接地脚14 2.6 11 15 外接4.43MHz晶振15 0 0 0 SECAM制PLL脚16 8.6 0.7 0.7 9V供电脚17 0 0 0 SECAM钟形滤波18 2.6 11 14 图像中频输入19 2.6 11 14 图像中频输入20 0 0 0 VIF和SIF地21 2.4 10 12 准分离SIF输入22 1.6 10 14 射频AGC输出23 3.4 11 14 AFT输出24 2.5 11 15 外部视频/C信号入25 1.4 11 15 中频AGC滤波26 0 11 15 VIFAPC滤波27 3.6 11 16 准分离SIF检波出28 2.6 12 15 伴音中频输入29 3 12 15 外部伴音输入30 4 12 16 音频输出31 3.6 12 15 黑电平检测滤波脚32 4 12 12 去加重滤波/音频监听输出33 8.6 0.7 0.7 色度处理电路供电34 3.6 12 16 图像检波输出35 5 60 36 5V供电脚36 3.6 12 14 视频输出37 0 12 16 测试38 3.6 12 16 亮度/场同步信号输入39 3.7 12 16 行同步信号输入脚40 2.4 12 15 外接3.58晶振41 6 8 16 6.3V行供电脚42 1 1.7 1.7 行脉冲信号输出43 3.4 12 22 AFC1滤波脚44 2.2 12 15 音频去耦合滤波脚45 1.2 12 15 场锯齿波形成电容46 3 12 15 场同步触发脉冲出47 2.2 12 15 场扫描AGC脚48 5 5.5 10 5V供电49 0.1 7 7 SCP/G射线保护50 0 0 0 Vss供电脚51 0.6 8 14 数据线52 0.3 2 2 场逆程输入脚`AN5265伴音功放引脚名称电压功能1 Vcc1 13 电源12 IN 6 输入3 MUTE 0 静音（高电平有效）4 VOL 12 音量5 FILTER 9.6 滤波6 FEED 10 反馈7 GND 0 地8 OUT 10 输出9 Vcc2 20 电源2AN5274伴音功放脚号有信号电压（V）正向电阻（KΩ）反向电阻（KΩ）引脚功能1 0 12 14 静音控制脚2 6 12 声道1输入脚3 1.2 12 70 音量控制脚4 10 8 35 空脚5 6 12 80 声道2输入脚6 14 10 24 纹波滤波脚7 9 10 48 声道2输出脚8 9 12 14 声道2负反馈脚9 0 0 0 接地脚10 18 7 24 供电脚11 9 12 15 声道1负反馈12 8.2 10 47 声道1输出AN5277－伴音功放序号电压（V）功能说明对地电阻（KΩ）红笔接地黑笔接地1 －空脚＋∞＋∞2 0 L声道输入10.0 10.83 24.3 外接滤波端口9.0 15.54 0 地0 05 0 R声道输入10.0 10.86 －空脚＋∞＋∞7 12.5 R声道输出7.5 20.58 3.4 外接滤波端口 6.6 7.99 0 地0 010 25.0 电源 4.6 20.511 12.1 待机控制9.0 60.012 12.5 L声道输出7.5 20.5AN5521场扫描输出电路脚号电压（V）正向电阻（KΩ）反向电阻（KΩ）引脚功能1 0 0 0 地2 14 2 2 场输出3 27 7 11 场输出电源4 0.8 1.7 1.7 场脉冲输入5 -0.2 56 回扫启动脉冲输入6 1 10 10 泵电源输出7 27 4 5.5 电源AN5534场扫描电路引脚名称电压（V）功能1 Vcc1 8.4 电源12 TRI.IN 1.5 触发输入3 V.SIZE 2.9 场幅控制4 50/60Hz 0 50/60Hz场幅调整5 RAMP 4.8 锯齿波形成6 NFB 4.6 交直流负反馈7 Vcc2 26 电源28 FUMP 1.4 泵电源9 GND 0 地10 V.OUT 13 场扫描输出11 Vcc3 28 电源312 OSC.PROT 1.2 去耦AN5539场扫描输出电路脚号电压（V）正向电阻（KΩ）反向电阻（KΩ）引脚功能1 0 0 0 接地脚2 12 8 30 场激励输出脚3 24 9 50 场输出供电脚4 2.4 3 2.5 正激励信号输入5 2.4 10 12 负激励信号输入6 24 6 28 供电脚7 1 11 70 泵电源供电脚AN5891—高音，低音，平衡，环绕处理电路脚号名称引脚功能脚号名称引脚功能1 PF1 相位滤波1 13 SCL 时钟2 AGC AGC电平检测14 SDA 数据3 LIN 左声道输入15 ROUT 右声道输出4 RF2 相位滤波2 16 TD 高音D/A转换5 PF3 相位滤波3 17 BLD 平衡D/A转换6 PF4 相位滤波4 18 RT 右高音调节7 GND 地19 RB 右低音调节8 LT 左高音变调节20 BB 低音增益调节9 LB 左低音调节21 VREF 1/2Vcc10 BD 低音D/A转换22 RIN 右声输入11 VD 音量D/A转换23 Vcc Vcc电源12 LOUT 左声道输出24 MODE 模式控制AT24C04电可檫编程只读存储器脚号电压（V）红笔测（KΩ）黑笔测（KΩ）引脚功能1 5 8.5 14 地址线02 0 0 0 地址线13 0 0 0 地址线24 0 0 0 地5 2.7 6.2 15 串行数据入/出6 2.9 6.2 15 串行时钟7 0 0 0 写保护8 5 5.5 8 电源AT24C08电可檫编程只读存储器脚号名称功能直流电压（V）1 W 写一保护输入02 NC 空脚03 A2 地址输入2 04 Vss 地05 SDA I2C总线串行数据入/出 4.9摆动6 SCL I2C总线串行时钟入 4.9摆动7 PRE 程序时间控制出08 Vcc 供电 5CC3005CPU（5M10）引脚功能引脚功能引脚功能1 P/C信号检测 20 未用39 供电5V2 遥控信号输入21 接地40-42 地3-4 未用22 5V 43 地5 待机控制端23-27 未用44 S端子检测6 消磁电路控制28 行同步45 P/N控制7-9 未用29 场保护信号46 地10 复位信号输出30-32 未用47 未用11-14 未用33 SDA 48 静音脚15 地34 SCL 49 地16 键控输入35 复位50 待机指示17-18 未用26-37 12MHz晶振51 开机指示19 AFC输出38 地52 开机控制CTV222S（A机芯）微处理器引脚电压（V）正向电阻（KΩ）反向电阻（KΩ）引脚功能1 1.8可变7 9.5 调谐电压VT2 0 7 12 音量控制3 1.6 7 11 亮度控制4 1.6 7 13 色度控制5 3.67 12 对比度控制6 2.6 6.5 13 平衡控制7 0 7 13 VHF-H频段控制8 3 7 13 UHF频段控制9 2.4 4.5 4.5 AGC信号输入端10 4.6 7 14 VHF-L频段控制11 0/5 7 13 S端子控制12 4/0 7 14 A V/TV选择开关13～19 4.6 11 14 键盘输入端20 4.6 11 14 系统模式选择输出21 0 0 0 地22 0 7.5 9.5 R输出23 0 7 9.5 G输出24 0 7 9.5 B输出25 0 7 13 消隐信号输出26 0 10 15 行逆程脉冲输入27 0.8 10 16 场逆程脉冲输入28～29 4.8 10.5 11 字符振荡30 0 0 0 地31 1 11 30 10MHz晶振32 2 11 15 10MHz晶振33 4.8/0 9.5 12 复位34 4.8 9 11 识别信号输入35 4.4 10 16 遥控信号输入36 0/5 7 12 环绕声控制37～38 0 0 0 地39 0 5.5 7.5 数据线40 5 5.5 7.5 时钟线41 0/5 7 12 开/关机控制42 5 4 4.5 电源DBL2044－波段切换脚号正向对地电阻（KΩ）反向对地电阻（KΩ）功能1 +∞10 BL出2 2.2 2.2 BU出3 16 12 BAND0控制4 16 12 BAND1控制5 0 0 接地6 6.5 18 偏置7 2.5 2.5 BH出8 1 1 空9 0.5 0.5 电源DBL2044真值表输入控制DBL2044真值表输出控制3脚 4脚 1脚 2脚 7脚L L H L LL H L L HH L L H LDDP3310B－视频解码引脚功能引脚功能引脚功能1 供电24 红色输出47 倍频以后的色度信号输入2 地25 绿色输出483 VGA场同步入26 蓝色输出494 读记数器复位27 接地505 读启动信号28 供电51 数字电路供电6 写启动信号29 外接电容到地52 接地7 写记数器复位30 字符消隐输入53 系统时钟入8 行驱动输出31 字符红色输入54 倍频以后的亮度信号输入9 行消隐信号入32 字符绿色输入5510 安全模式33 字符蓝色输入5611 场保护输入34 VGA消隐输入5712-14 接地35 VGA红色输入5815 接高电平36 VGA绿色输入5916 接高电平37 VGA蓝色输入6017 暗平衡检测入38 接地6118 接地39 复位脚（低）62 时钟输入19 场正激励输出40 D/A转换控制63 行同步信号20 场负激励输出41 外接电阻到地64 场同步信号21 场抛物波输出42-46 接地65-56 外接5M晶振22 RGB箝位67 SDA23 扫描速度调制68 SCLDPTV-3D引脚功能序号类型标识释义CPU主接口部分165-172 I/O AD[T:O] 多路地址和数据线4 I ADDRESS IC总线地址选择脚5 I RESET# 系统复位6 I PS 外部CPU出入使能端175 I ALE 地址寄存器使能端176 I WR# CPU写177 I RD# CPU读178 I/O SD IC数据线179 I SC IC时钟线180 I/O INT 中断173 I VSS 数字地174 I VDD 数字电源模拟支持接口部分163 AI GTLI 时钟输入164 AI/O GTLO 时钟输出158 AI MLF 记忆时钟环路低通滤波161 AI VLF 视频时钟环路低通滤波157 AI A VDD1 记忆时钟模拟供电159 AI A VSS1 记忆时钟模拟地160 AI A VSS2 视频时钟模拟地162 AI A VDD2 视频时钟模拟供电模拟输入接口部分183 AI CVBS1 复合视频输入1184 AI CVBS2 复合视频输入2185 AI CVBS3 复合视频/S端子亮度信号输入186 AI CVBS4 复合视频4/P分量输入188 AI/O CVBS-OUT1 复合视频输出1189 AI/O CVBS-OUT2 复合视频输出2196 AI C S端子C输入197 AI Cr Cr分量输入207 AI Cb Cb分量输入201 AI RB1 10Bit分量/Luma底电压基准202 AI RT1 10Bit分量/Luma顶电压基准203 AI RT2 10Bit分量/Chroma顶电压基准204 AI RB2 10Bit分量/Chroma底电压基准208、198、187 AI CCLP[3:1] 接模拟箝位误差电压存储电容181、190、194、199、205 AI A VDDA 模拟电源182、191、195、200、206 AI A VSSA 模拟地192 I VDD-ADC 模拟电源193 I VSS 模拟地TV和RGB接口部分1 I V5SF 5V基准电压2 I TEST 预留测试脚3 I/O INT2/TESTPCLK 第二/CPU中断7～14 I/O CAPD[23:16]RGB RGB底位15－22 I/O CAPD[15:8]RGB RGB高位或副正面38 I/O CLKPIP TV副画面时钟39 I/O HSPNCPIP PV行同步或副画面HDE40 I/O VHPNCPIP TV场同步或副画面VDE41 I/O CLKRGB RGB时钟42 I/O HSPNCRGB RGB行同步或HDE43 I/O VSPNCRGB RGB场同步或VDE44－51 I/O CAPD[7:0]RGB RGB高位23 I VDD 数字电源24 I VSS 数字地显示接口部分26 AO VM VM控制D/A变换器27 AO R 红基色D/A变换器28 AO G 绿基色D/A变换器29 AO B 蓝基色D/A变换器31 AI IRSET D/A变换电源偏置34 TO HSPNC 偏转处理行同步信号35 TO VSPNC 偏转处理场同步信号36 I/O HFLB 保护行逆程脉冲输入37 I/O VPROT 场保护/箝位32 AI A VDD 模拟电源25、30、33 AI A VSS 模拟地帧缓冲记忆接口部分113－112109－102 O MAI[9:0] 帧缓冲存储地址154－142、139－127 IO BA 64Bit帧缓冲存储数据124－119、89－8279－68、65－5499 TO RAS# RAS#信号100 TO CAS# CAS3信号101 TO WE# 写使能98 TO CSI# CSI信号97 TO CSO# CSO信号96 TO MCLK SGRAMSDRAM时钟信号118－115、90－93 T O DQM[7:0] 读写使能52、66、80、94、110 I VDD 数字电源125、140、15653、67、81、95、111 I VSS 数字地126、141、155114 I/O BA SGRAMSDRAM槽地址选择DPTV－DG引脚功能I＝DigitalInputO＝DigitalOutputAG＝AnalogPinPWR＝Power（Input）GND＝Ground（Input）TG＝PinhasTri-statecharacteristicsCPU主接口引脚功能引脚标识类型功能4 ADDRSEL I I2C地址选择引脚。

TL082是一通用的J-FET双运算放大器。

其特点是：●较低的办入偏置电压和偏置电流；●输出设有短路保护电路；●输入级具有较高的输入阻抗；●内建频率补偿电路；●较高的压摆率:16V/us(典型值);●最大工作电压：Vccmax=+/-18V.TL082典型应用电路LM324LM324引脚图简介：LM324系列器件为价格便宜的带有真差动输入的四运算放大器。

与单电源应用场合的标准运算放大器相比，它们有一些显著优点。

该四放大器可以工作在低到3.0伏或者高到32伏的电源下，静态电流为MC1741的静态电流的五分之一。

共模输入范围包括负电源，因而消除了在许多应用场合中采用外部偏置元件的必要性。

每一组运算放大器可用图1所示的符号来表示，它有5个引出脚，其中“+”、“-”为两个信号输入端，“V+”、“V-”为正、负电源端，“Vo”为输出端。

两个信号输入端中，Vi-（-）为反相输入端，表示运放输出端Vo的信号与该输入端的位相反；Vi+（+）为同相输入端，表示运放输出端Vo的信号与该输入端的相位相同。

LM324的引脚排列见图2。

参数描述：运放类型:低功率放大器数目:4 带宽:1.2MHz 针脚数:14 工作温度范围:0°C to +70°C 封装类型:SOIC 3dB带宽增益乘积:1.2MHz 变化斜率:0.5V/μs 器件标号:324 器件标记:LM324AD 增益带宽:1.2MHz 工作温度最低:0°C 工作温度最高:70°C 放大器类型:低功耗温度范围:商用电源电压最大:32V 电源电压最小:3V 芯片标号:324 表面安装器件:表面安装输入偏移电压最大:7mV 运放特点:高增益频率补偿运算逻辑功能号:324 额定电源电压, +:15V LM324的特点： 1.短路保护输出 2.真差动输入级 3.可单电源工作：3V-32V 4.低偏置电流：最大100nA 5.每封装含四个运算放大器。

显示器常用集成电路管脚功能说明TDA1170N/S 引脚功能1锯齿波输出2接电源Vs 3接回扫升压电容,在场逆程期间该脚电压等于电源电压,其余时间为低电平4接功放输出,接偏转线圈5接功放电源6稳压输出(约6.5V 7场幅调节8同步信号输出9接振荡定时元件,该脚波形成为锯齿波10内部驱动输入11补偿输入12接锯齿波形成TDA1180P引脚功能1接电源(10-13.2V 2负极性脉冲输出3正极性脉冲输出4保护电路信号输入5接移相滤波器6行逆程反馈输入7键控和消隐脉冲输出8行同步分离输入9行同步分离输入10场同步信号输出11同步检测器外接元件连接端12接开关时间常数13控制电流输出14接振荡器电容15振荡控制电流输入16接地TDA1670/TDA1675 引脚功能1场输出,接偏转线圈2场输出电源3场振荡4场振荡5场同步脉冲输入6场振荡7场副调整,外接可变电阻,可改变锯齿波形成电容的充电流的大小,进而可调整场幅8地9外接锯齿波形电容10内部缓冲器锯齿波输出11功放级外接滤波电容12负反馈引入脚13场消隐脉冲输出14电源15回扫输出,通常接逆程自举升压电容负端TDA2595 引脚功能1场/复合同步输出2行逆程脉冲反馈输入3接相位检测器/电容,也可同时接相位调节电位器来改变该脚电压达到调整图象位置的作用4场激励脉冲输出5接地6行场消隐/沙堡脉冲输出7静噪电平输出8 X射线保护输入或过压保护底电平时,行振荡脉冲禁止输出端9同步信号输出10接复合同步检波电容11行同步脉冲输入12接电容13接地14接行振荡电阻15接电源Vcc 16接行振荡电容17监相器输出18接监相器积分滤波器TDA4800引脚功能1接场振荡器电阻2接场振荡器电容3同步信号输入/消隐脉冲输出4场锯齿波输出5前置放大器输入6功率放大器电源7场输出8接地9接场逆程发生器电容10接电源2 11锯齿波发生器12消隐脉冲持续时间13频率识别TDA4841PS 引脚功能1行逆程脉冲输入2 X射线保护输入 3 +B控制OTA(运算放大器输出4 +B控制比较器输入5 +B控制OTA输入6 +B控制驱动输出7电源电路地线8行激励输出9 X射线保护复位选择输入10电源11左右枕校输出12场激励输出2(正极性场院锯齿波13场激励输出1(负极性场院锯齿波14场同步输入15行同步/复合同步输入16视频钳位脉冲/场消隐信号输出17行同步失锁/保护/场消隐输出18 I2C总线时钟信号输入19 I2C总线数据信号输入/输出20左右枕校不平衡校正控制信号输出21高压变动引起的场幅变化补偿输入22场幅控制外接电容(场幅控制AGC23场振荡器外接电阻24场振荡器外接电容25信号电路地线26 PLL1外接滤波器27频率/电压转换电压缓冲输出28行振荡器基准电压29行振荡器外接电容30 PLL2外接滤波器/软启动31高压变动引起的行幅变化补偿输入32水平与垂直动态聚焦输出TDA4850/TDA4851/TDA4852引脚功能1接正电源Vp 2场逆程脉冲输入3行激励输入4接地5场输出1(负锯齿波6场输出2(正锯齿波7a第四模式输出/模式检测同步输入7b第四模式输出/自动同步输入7c空脚8钳位/场削隐脉冲输出9行同步/复合同步信号输入10行同步信号输入11左右枕校输出12接场幅度控制电容13场幅度调节输入14左右枕校不平衡校正控制信号输出15接振荡电阻16接振荡电容17接行PLL1相位滤波器18接行振荡电阻19接行振荡电容20接行PLL2相位滤波器TDA4853/TDA4854 引脚功能1行逆程脉冲输入2 X射线保护输入3 +B控制OTA(运算跨导放大器输出4 +B 控制比较输入 5 +B控制OTA输入6 +B控制驱动输出7接地(电源8行激励输出9 X射线保护复位选择输入10接电源11左右枕校波形输出12场输出2(正极性场锯齿波13场输出1(负极性场锯齿波14场同步输入15行同步/复合同步输入16视频钳位脉冲/场消隐脉冲输出17行同步失锁/保护/场消隐输出18 I2C总线时钟信号线19 I2C总线数据信号线20左右枕校不平衡校正信号输出20内部连接,此脚外部不能接元件21高压变动引起的场幅变化的补偿输入22场幅控制外接电容(场幅控制AGC23接场振荡电阻24接场振荡电容25信号电路地线26接PLL1滤波器27行频率/电压转换缓冲输出/软启动28行振荡基准电流29接行振荡电容30行PLL2外接滤波器31高压变动引起的行幅变化补偿输入32内部连接,此脚不允许连接外电路32行、场聚焦输出TDA4856 引脚功能1行逆程脉冲输入2 X射线保护输入3 +B控制OTA(运算放大器输出4 +B控制比较输入5 +B控制OTA输入6 +B控制驱动输出7电源电路地线8行激励输出9 X射线保护复位选择输入10电源11左右枕校输出12场激励输出2(正极性场锯齿波13场激励输出1(负极性场锯齿波14场同步输入15行同步/复合同步输入16视频钳位脉冲/场消隐脉冲输出17行同步失锁/保护/场消隐输出18 I2C总线时钟信号输入19 I2C总线数据信号输入/输出20左右枕校不平衡校正信号输出21高压变动引起的场幅变化补偿输入22场幅控制外接电容(场幅控制AGC23接场振荡电阻24接场振荡电容25信号电路地线26 PLL1外接滤波器27频率/电压转换电压缓冲输出28行振荡基准电压29行振荡器外接电容30行PLL2外接滤波器/软启动31高压变动引起的行幅变化补偿输入32水平与垂直动态聚焦输出TDA4857引脚功能1行逆程脉冲输入2 X射线保护输入(X射线保护动作电压为6.38V3 +B控制OTA输出4 +B控制比较器输入5 +B控制OTA输入6 +B控制驱动输出7电源电路地线8行激励输出9 X射线保护复位选择输入10电源11左右枕校输出12场输出2(上升场锯齿波13场输出1(下降场锯齿波14场同步输入15行同步/复合同步输入16视频钳位脉冲/场消隐脉冲输出17行同步失锁/保护/场消隐输出18 I2C总线时钟信号输入19 I2C总线数据信号输入/输出20内部连接,此脚外部不能接元件21高压变动引起的场幅变化的补偿输入22场幅控制外接电容器23场振荡器外接电容器24场振荡器外接电容器25信号电路地线26 PLL1外接滤波器27频率/电压转换电压缓冲输出28行振荡基准电压设定29行振荡器外接电容器30行PLL2外接滤波器/软启动31高压变动引起的行幅变化补偿输入32水平与垂直动态聚焦输出TDA4858/TDA4855引脚功能1行回扫脉冲输入2 X射线保护输入(X射线保护动作电压为6.38V3 +B控制OTA(运算放大器输出,比较器输入4 +B控制比较器输入5 +B控制OTA放大器输入6 +B控制驱动输出7行激励输出8功率电路地线9接电源Vcc 10供行钳位触发器使用的选择信号输入11左右枕校输出12场输出2 (正极性锯齿波13场输出1(负极性场锯齿波14场同步输入/输出(TIL电平15行同步/复合同步输入(TIL电平或视频信号中的同步信号16视频钳位脉冲/场消隐及保护信号输出17场中心调整输入18场幅控制输入19场S校正控制输入20左右梯形失真校正输入21左右枕校幅度控制输入22场幅控制外接电容23场振荡器外接电阻24场振荡器外接电容25接信号电路地线26 PLL1外接滤波器27频率/电压转换电压缓冲输出28行振荡器基准电压设定29行振荡器外接电容30行中心控制输入31行PLL2外接滤波器/软启动32行幅调节输入TDA4860/TDA4861引脚功能1接场功放级正电源Vp1 2差分输入放大器输入1(场激励输入13差分输入放大器输入2(场激励输入24接场输出正电源5场输出6接场功放级负电源7逆程发生器输出8接逆程发生器电源9保护电路输出过热保护,管子过热输出高压平偏转线圈开路保护:开路时输出占空比为50%的高电平脉冲,正常输出消隐脉冲TDA4866/TDA4866J 引脚功能1差分输入放大器输入端1 2差分输入放大器输入端2 3电源电压4 B信号输出5地线6 A信号输出7逆程发生器供电电源8保护检测输出端9偏转电流反馈输入端TDA8170/TDA81711功率放大器反相输入端2供电电压Vs 3回扫发生器输出端4接电源地或接负电源5功率放大器反相输出端6功率输出级供电源7功率放大器同相输入端TDA8172/TDA81771引脚功能1场激励反相输入,场激励锯齿波由此输入2接电源3逆程发生器输出4接电源地或接负电源5场输出端6场输出级电源7功率放大器同相输入端TDA8351/TDA8351AQ/TDA8356引脚功能1正向场激励输入(包括信号偏置2负向场激励输入(包括信号偏置3电源4场输出电压B 5地线6逆程电压输入7场输出电压A 8保护信号输出9反馈电压输入TDA8351AQ引脚功能1正向场激励输入(包括信号偏置2负向场激励输入(包括信号偏置3反馈电压输入4电源5场输出电压B6空脚7地线8逆程电压输入9场输出电压A 10 保护信号输出11空脚12空脚13空脚TDA9102引脚功能1外接行振荡电阻2外接行振荡电容3行相位比较器1输出,外接积分滤波网络4行TIL同步信号输入端5行同步脉冲宽度电容6行电路地线7行驱动输出8行回扫脉冲输入9行相位比较器2输出端,外接滤波电容10行相位调节11接地(电源12场振荡输出13接地振荡定时电容14场TIL同步信号输入15场锯齿波电压输出16场辐调整端17场线性调整端18场线性补偿输出19场基准电压输出端,8V20接电源VSTDA9103引脚功能1第二PLL(锁相环环路滤波器2行激励脉冲占空比直流控制。

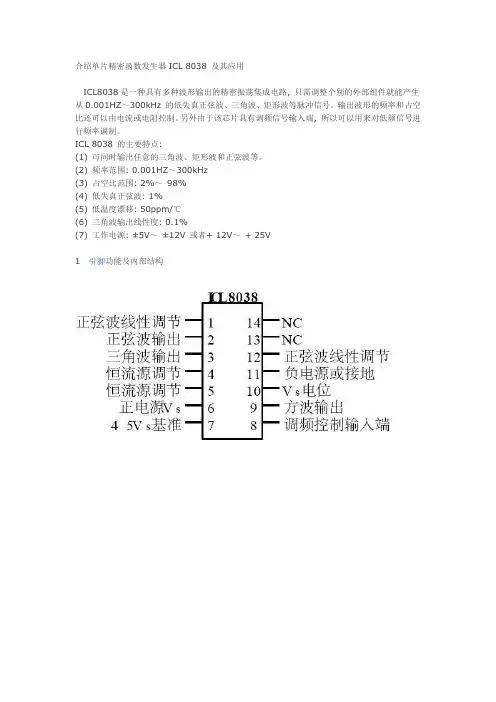

介绍单片精密函数发生器ICL 8038 及其应用ICL8038是一种具有多种波形输出的精密振荡集成电路, 只需调整个别的外部组件就能产生从0.001HZ～300kHz 的低失真正弦波、三角波、矩形波等脉冲信号。

输出波形的频率和占空比还可以由电流或电阻控制。

另外由于该芯片具有调频信号输入端, 所以可以用来对低频信号进行频率调制。

icl8038中文资料ICL 8038 的主要特点:(1) 可同时输出任意的三角波、矩形波和正弦波等。

(2) 频率范围: 0.001HZ～300kHz(3) 占空比范围: 2%～98%(4) 低失真正弦波: 1%(5) 低温度漂移: 50ppm/℃(6) 三角波输出线性度: 0.1%(7) 工作电源: ±5V～±12V 或者+ 12V～+ 25V1引脚功能及内部结构图1 ICL8038的引脚功能排列图图2 ICL8038内部电路方框图由图2可知, 该芯片由三角波振荡电路、比较器1、比较器2、触发器、三角波—正弦波变换电路、恒流源CS1、CS2 等组成。

恒流源CS1、CS2主要用于对外接电容C 进行充电放电, 可利用4、5脚外接电阻调整恒流源的电流, 以改变电容C 的充放电时间常数, 从而改变10脚三角波的频率。

两个比较器分别被内部基准电压设定在2 3V s 与1 3V s。

使两个比较器必须在大于2 3V s 或小于1 3Vs 的范围内翻转。

其输出同时控制触发器, 使其一方面控制恒流源CS2 的通断, 另一方面输出方波经集电极开路缓冲器, 由9 脚输出方脉冲, 而10脚经缓冲器直接由3 脚输出三角波, 另外还经三角波—正弦波变换电路由2 脚输出低失真正弦波。

外接电容C 由两个恒流源充电和放电。

若S 断开, 仅有电流I1 向C 充电, 当C 上电压上升到比较器1 的门限电压2 3V s 时, 触发器输出Q = 1。

开关S 导通, CS2 把电流I2加到C上反充电, 当I2> I1 时, 相当于C 由一个净电流I2- I1放电, 此时C 上电压逐渐下降, 当下降到比较器2的门限电压1 3V s时, R·S触发器被复位,Q = 0, 于是S 断开CS2, 仅有CS1 对C充电, 如此反复形成振荡, C上电压近似为三角波, 而触发器输出则为方波。

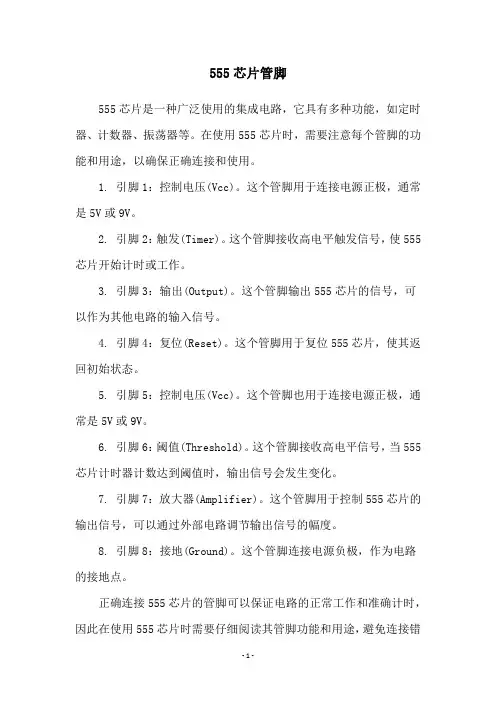

555芯片管脚
555芯片是一种广泛使用的集成电路，它具有多种功能，如定时器、计数器、振荡器等。

在使用555芯片时，需要注意每个管脚的功能和用途，以确保正确连接和使用。

1. 引脚1：控制电压(Vcc)。

这个管脚用于连接电源正极，通常是5V或9V。

2. 引脚2：触发(Timer)。

这个管脚接收高电平触发信号，使555芯片开始计时或工作。

3. 引脚3：输出(Output)。

这个管脚输出555芯片的信号，可以作为其他电路的输入信号。

4. 引脚4：复位(Reset)。

这个管脚用于复位555芯片，使其返回初始状态。

5. 引脚5：控制电压(Vcc)。

这个管脚也用于连接电源正极，通常是5V或9V。

6. 引脚6：阈值(Threshold)。

这个管脚接收高电平信号，当555芯片计时器计数达到阈值时，输出信号会发生变化。

7. 引脚7：放大器(Amplifier)。

这个管脚用于控制555芯片的输出信号，可以通过外部电路调节输出信号的幅度。

8. 引脚8：接地(Ground)。

这个管脚连接电源负极，作为电路的接地点。

正确连接555芯片的管脚可以保证电路的正常工作和准确计时，因此在使用555芯片时需要仔细阅读其管脚功能和用途，避免连接错
误导致电路故障。

74ls161引脚图与管脚功能表资料
74LS161是常用的四位二进制可预置的同步加法计数器，他可以灵活的运用在各种数字电路，以及单片机系统种实现分频器等很多重要的功能，：
<74ls161引脚图>
管脚图介绍：
时钟CP和四个数据输入端P0~P3
清零/MR
使能CEP，CET
置数PE
数据输出端Q0~Q3
以及进位输出TC. (TC=Q0·Q1·Q2·Q3·CET)
输入输出
C R CP L
D EP ET D3D2D1D0Q3 Q2Q1Q0
0 Ф Ф Ф Ф Ф Ф Ф Ф 0 0 0 0
1 ↑ 0 Ф Ф d c b a d c b a
1 ↑ 1 0 Ф Ф Ф Ф Ф Q3 Q2Q1Q0
1 ↑ 1 Ф 0 Ф Ф Ф Ф Q3 Q2Q1Q0
1 ↑ 1 1 1 Ф Ф Ф Ф 状态码加1
<74LS161功能表>
从74LS161功能表功能表中可以知道，当清零端CR=“0”，计数器输出Q3、Q2、Q1、Q0立即为全“0”，这个时候为异步复位功能。

当CR=“1”且LD=“0”时，在CP信号上升沿作用后，74LS161输出端Q3、Q2、Q1、Q0的状态分别与并行数据输入端D3，D2，D1，D0的状态一样，为同步置数功能。

而只有当CR=LD=EP=ET=“1”、CP脉冲上升沿作用后，计数器加1。

74LS161还有一个进位输出端CO，其逻辑关系是CO= Q0·Q1·Q2·Q3·CET。

合理应用计数器的清零功能和置数功能，一片74LS161可以组成16进制以下的任意进制分频器。

常用数字集成电路管脚排列及逻辑符号V 4A 4B 4Y 3A 3B3Y1A 1B 1Y 2A 2B 2Y GND74LS00四2输入与非门1A 1B 1Y 2A 2B 2Y 4A4B4Y3A3B3YGNDV CC74LS01四2输入与非门（OC ）4A4B4Y3A3B3YV CC74LS02四2输入或非门89101112121331445674YGND4A5Y6A6Y5AV CC1A 1Y 2A 2Y 3A 3Y 。

1。

1。

1。

1。

1。

174LS04 六反相器8910111212133144567GND&&&&1A 1B 1Y 2A 2B 2Y 4A4B4Y3A3B3YV CC74LS08四2输入与门89101112121331445671C 1Y3C3B3A3Y1A1B 2A2B2C 2Y GNDVcc 。

&&&。

74LS10 三3输入与非门8910111111223344567Vcc 2D 2C 2B 2A2Y1A 1B 1C 1D 1YGND 。

&。

&74LS20双4输入与非门1A 1B 2Y 2A 2B 3Y3A3B4Y4A4BGNDV CC89101111112233445671Y ≥1≥1≥1≥174LS32四2输入或门8910111212133144567≥1。

A C D E F N GNDNNBHGYV CC74LS54 4路2-2-2-2输入与非门D R S D Q2D R 1 1D 1CP 1 1Q 1 S D QGND D QCP 8910111111223344567QOOD QCP Q OOD R D S D D R S Vcc 2 2D 2CP 2 2Q74LS74双上升沿D 型触发器GND1Y 2B 2Y74LS86 四2输入异或门91011111122334456781156VccD2R D22K21J22Q1R CPCP1K 1JS D11Q 1Q 2QGNDK J CPDD QQ K J CPQQR S S D R D S D。

74ls147引脚图管脚图和功能真值表优先编码器是当多个输入端同时有信号时,电路只对其中优先级别最高的输入信号进行编码。

常用的集成优先编码器IC有10线-4线、8线-3线两种。

10线-4线优先编码器常见的型号为54/74147、54/74LS147，8线-3线优先编码器常见的型号为54/74148、54/74LS148。

下面我们以TTL中规模集成电路74LS147为例介绍8421→BCD码优先编码器的功能。

10线-4线8421 BCD码优先编码器74LS147的真值表见表3.5。

74LS147的引脚图如图3.5所示，其中第9脚NC为空。

74LS147优先编码器有9个输入端和4个输出端。

某个输入端为0，代表输入某一个十进制数。

当9个输入端全为1时，代表输入的是十进制数0。

4个输出端反映输入十进制数的BCD码编码输出。

74LS147优先编码器的输入端和输出端都是低电平有效，即当某一个输入端低电平0时，4个输出端就以低电平0的输出其对应的8421 BCD编码。

当9个输入全为1时，4个输入出也全为1，代表输入十进制数0的8421 BCD编码输出。

表3.5 74LS147的真值表的原理（引脚及功能）数字电路CD4511的原理（引脚及功能）CD4511是一个用于驱动共阴极 LED （数码管）显示器的 BCD 码—七段码译码器，特点：具有BCD转换、消隐和锁存控制、七段译码及驱动功能的CMOS电路能提供较大的拉电流。

可直接驱动LED显示器。

CD4511 是一片 CMOS BCD—锁存/7 段译码/驱动器，引脚排列如图 2 所示。

其中a b c d 为 BCD 码输入，a为最低位。

LT为灯测试端，加高电平时，显示器正常显示，加低电平时，显示器一直显示数码“8”，各笔段都被点亮，以检查显示器是否有故障。

BI为消隐功能端，低电平时使所有笔段均消隐，正常显示时， B1端应加高电平。

另外 CD4511有拒绝伪码的特点，当输入数据越过十进制数9(1001)时，显示字形也自行消隐。
