电子线路SPICE设计与仿真课程设计一、课程介绍本课程是一门电子线路SPICE设计与仿真的课程，面向电子科学与技术专业的学生，旨在帮助学生熟悉SPICE软件的使用方法，了解电子线路的设计和仿真方法。
本课程包括以下内容：1.SPICE软件概述2.电子元器件的参数设置及模型库的导入3.电路的建立与仿真4.不同类型电路的设计和仿真（如放大电路、滤波电路等）二、课程目标通过本课程的学习，学生将会掌握以下能力：1.熟练使用SPICE软件进行电路设计和仿真；2.掌握常用电子元器件的模型参数设置；3.学会通过仿真结果分析电路特性，进一步优化电路设计；4.能够独立设计和仿真常见电子线路。
（如放大器、滤波器等）三、课程安排第一周1.介绍本课程内容和学习目标；2.SPICE软件的基本概念和使用方法；3.SPICE软件模型、器件和测试数据的导入和管理。
1.SPICE软件模拟电路的基本流程；2.DC和AC分析，以及仿真结果的评估与分析；3.电子元器件参数设置与模型库的导入。
第三周1.电子线路中的放大电路设计与仿真；2.放大电路的三种基本形式：共射、共基、共集；3.仿真分析和结果的评估。
第四周1.电子线路中的滤波电路设计与仿真；2.通过仿真结果优化电路设计；3.直接耦合电路、RC耦合电路等案例分析。
第五周1.电子线路中的稳压电路设计与仿真；2.Zener二极管的应用；3.稳压二极管电路、三端稳压器电路等案例分析。
第六周1.电子线路中的放大电路设计；2.比较器的设计；3.仿真分析和优化。
第七周1.电子线路中的数字电路设计；2.门电路的逻辑运算；3.仿真结果分析和优化。
1.本课程总结和复习；2.提出自己的设计和仿真项目；3.学生展示自己的作品。
四、考核方式1.平时成绩占50%，包括参与情况、作业完成情况等；2.期末成绩占50%，由设计和仿真项目及其成果、口头答辩等组成。
五、教学资料1.《电路分析基础》，王五，电子工业出版社，2018年；2.SPICE软件安装包；3.电子元器件参数和模型库。
pspice仿真实验报告Pspice仿真实验报告引言：电子电路设计与仿真是电子工程领域中的重要环节。
通过使用电路仿真软件，如Pspice，能够在计算机上对电路进行模拟，从而节省了大量的时间和成本。
本文将介绍一次使用Pspice进行的仿真实验，并对实验结果进行分析和讨论。
实验目的：本次实验的目的是设计一个低通滤波器，通过Pspice进行仿真，并验证其性能指标。
实验步骤：1. 设计电路图：根据低通滤波器的设计要求，我们选择了一个二阶巴特沃斯滤波器。
根据滤波器的截止频率和阻带衰减要求，我们确定了电路的参数，包括电容和电感的数值。
2. 选择元件：根据电路图，我们选择了适当的电容和电感元件，并将其添加到Pspice软件中。
3. 设置仿真参数：在Pspice中，我们需要设置仿真的时间范围和步长，以及输入信号的幅值和频率等参数。
4. 运行仿真：通过点击运行按钮，Pspice将开始对电路进行仿真。
仿真结果将以图表的形式显示出来。
实验结果：通过Pspice的仿真，我们得到了低通滤波器的频率响应曲线。
从图表中可以看出，在截止频率以下，滤波器对输入信号的衰减非常明显，而在截止频率以上，滤波器对输入信号的衰减较小。
这符合我们设计的要求。
此外，我们还可以通过Pspice的仿真结果，得到滤波器的幅频特性和相频特性。
通过分析这些结果，我们可以进一步了解滤波器的性能，并对其进行优化。
讨论与分析：通过本次实验，我们深入了解了Pspice仿真软件的使用方法，并成功设计了一个低通滤波器。
通过仿真结果的分析，我们可以看到滤波器的性能符合预期，并且可以通过调整电路参数来进一步优化滤波器的性能。
然而，需要注意的是，仿真结果可能与实际电路存在一定的误差。
因此，在实际应用中，我们需要结合实际情况，对电路进行实际测试和调整。
结论：通过Pspice的仿真实验，我们成功设计了一个低通滤波器，并验证了其性能指标。
通过对仿真结果的分析和讨论，我们进一步了解了滤波器的特性，并为实际应用提供了一定的参考。
基于PSpice的开关电源设计与仿真_开关电源是一种高效率的电源系统，能将输入电压转换为稳定的输出电压。
它由不同的电子元件和模块组成，如开关管、反馈控制电路、滤波电容等。
为了确保开关电源的性能，设计和仿真是非常重要的步骤。
在本文中，我们将介绍如何使用PSpice进行开关电源的设计和仿真。
首先，我们需要了解开关电源的基本原理和要求。
开关电源通常由一个开关管和一个输出滤波电容组成。
通过周期性地开关开关管，可以实现输入电压的转换。
为了达到稳定的输出电压，需要反馈控制电路来监测输出电压，并根据需要调节开关管的开关频率和占空比。
在设计开关电源之前，需要确定以下参数：1.输入电压范围：开关电源能够接受的输入电压范围。
2.输出电压：需要得到的稳定输出电压。
3.输出电流：需要保持的输出电流水平。
4.开关频率：开关管的开关频率。
5.开关管和输出滤波电容的评估：选择适合的开关管和输出滤波电容。
6.反馈控制电路：确定适当的反馈控制电路。
接下来，我们将使用PSpice进行开关电源的设计和仿真。
2.设计反馈控制电路并将其与开关电源原理图连接。
可以选择使用比较器、反馈电阻等。
3.设置合适的仿真参数，例如输入电压范围、输出电压、输出电流等。
4.运行仿真，观察开关电源的性能。
可以检查输出电压是否稳定，开关管和滤波电容的工作状态等。
在仿真过程中，您可以通过修改参数和测试不同的设计选择，以获得最佳的开关电源性能。
还可以进行波形分析和参数优化，以确保开关电源在各种工作条件下都能正常工作。
总结起来，基于PSpice的开关电源设计和仿真是一项重要任务。
通过使用PSpice软件，我们可以在设计和测试阶段进行快速和准确的电路仿真。
这有助于我们更好地理解和优化开关电源的性能，并确保其在实际应用中能够稳定工作。
电子线路实验报告Pspice 9.2 电子电路设计与仿真实验报告学号：080105011128专业：光信班级：081班姓名：李萍一、启动PSpice 9.2—Capture CLS Lite Edition 在主页下创建一个工程项目lp二、画电路图1.打开库浏览器选择菜单Place/Part—Add Liabray,提取：三极管Q2N2222、电阻R、电容C、电源VDC、模拟地0/Source、信号源VSIN。
2.移动元件、器件。
鼠标选中该元、器件并单击，然后压住鼠标左键拖到合适位置，放开鼠标即可。
3．翻转某一元、器件符号。
4.画电路线选择菜单中Place/wire，此时将鼠标箭头变成一支笔。
5.为了突出输出端，需要键入标注V o字符，选择菜单Place/Net Alias—Vo OK!6.将建立的文件（wfh.sch）存盘。
三、修改元件、器件的标号和参数1、用鼠标箭头双击该元件符号（R或C），此时出现修改框，即可进入标号和参数的设置2、VSIN信号电源的设置:①鼠标选中VSIN信号电源的FREQ用鼠标箭头单击（符号变为红色），然后双击，键入FREQ=1KHz、同样方法即键入VoEF=0V、VAMPL=30mv。
②鼠标选中VSIN 信号电源并单击（符号变为红色）然后用鼠标箭头双击该元件符号，此时出现修改框，即可进入参数的设置，AC=30mv，鼠标选中Apply并单击，退出3、三极管参数设置：鼠标选中三极管并单击（符号变为红色）然后，选择菜单中的Edit/Pspice Model。
打开模型编辑框Edit/Pspice Model 修改Bf为50，保存，即设置Q2N2222-X的放大系数为50。
4、说明：输入信号源和输出信号源的习惯标法。
Vs、Vi、Vo（鼠标选中Place/Net Alias）单级共射放大电路四、设置分析功能1、静态①选择菜单Pspice/New simulation Profile,在New simulation对话框下，键入Bias 用鼠标单击Create，然后在屏幕上模拟类型和参数设置框；②在模拟类型和参数设置框下，见Analysis type栏中，用鼠标选中及单击Bias Point Detail；并在Output File Optiongs栏目下，单击选中“include detailed bias point information for nonlinear controlled sources and semiconductors”。
ORCAD PSPICE 9.2使用方法电力系王鲁杨2004年目录第1章 OrCAD PSpice简介 (3)1-1 关于OrCAD PSpice (3)1-2 OrCAD PSpice的特点 (4)第2章 OrCAD Capture简介 (5)2-1 启动 Capture 环境 (5)2-2 打开文件与项目 (13)第3章第一张电路图 (16)3-1 学习目的 (16)3-2 重点说明 (16)3-3 练习范例 (16)第4章使用PSPICE对电力电子电路进行仿真 (23)4-1 仿真的步骤 (23)4-2 PSpice窗口内工具栏的说明 (29)4-3 Pspice中的Probe探针 (30)4-4 暂态分析（Transient Analysis）与傅立叶分析（Fourier Analysis） .. 31第1章 OrCAD PSpice简介1-1 关于OrCAD PSpiceOrCAD是由OrCAD公司于20世纪80年代末推出的EDA软件，它是世界上使用最广的EDA软件，每天都有上百万的电子工程师在使用它，相对于其他EDA软件而言，它的功能也是最强大的。
Cadence公司在1999年与OrCAD公司合并后，更成为世界上最强大的开发EDA软件的公司，它的产品OrCAD世纪集成版OrCAD 9.2工作于Windows与WindowsNT环境下，集成了电原理图绘制、印制电路板设计、模拟与数字电路混合仿真及电路优化设计等功能。
其软件系统结构如图1-1所示。
SPICE程序的全名为Simulation Program with Integrated Circuit Emphasis。
顾名思义，它是为了执行日益庞大而复杂的集成电路（Integrated Circuit: IC）的仿真工作而发展出来的。
最早它是由美国加州柏克莱大学发展出雏型，并大力推广至各校园及企业中。
而后它改进规格成为SPICE2标准，现在世面上的SPICE兼容软件皆基于SPICE2标准。
PSpice基础仿真分析与电路控制描述简介本文档将介绍PSpice基础仿真分析和电路控制的相关概念和使用方法。
PSpice是一款电路仿真软件，可帮助电路设计师评估和优化电路性能。
PSpice的基本功能- 电路仿真：通过输入电路原理图和元件参数，PSpice可以对电路进行仿真分析，以评估电路的性能和行为。
- 波形分析：PSpice可以生成电路中各个节点电压和电流的波形图，以帮助理解电路运行情况。
- 参数扫描：PSpice可以对电路中的元件参数进行扫描，以评估元件参数对电路性能的影响。
- 优化分析：PSpice可以通过自动化搜索算法优化电路参数，以达到用户定义的目标。
仿真步骤1. 绘制电路原理图：使用PSpice提供的元件库绘制电路原理图，设置元件参数和连接关系。
2. 设置仿真选项：设置仿真类型和仿真参数，如直流分析、交流分析、变化频率分析等。
3. 运行仿真：通过点击仿真按钮或执行仿真命令，PSpice开始进行仿真计算。
4. 分析仿真结果：根据仿真结果生成的波形图和数据表格，分析电路的性能和行为。
电路控制描述- 电源控制：通过设置电源的电压或电流源来控制电路中的电压和电流。
- 开关控制：通过激活或关闭开关元件, 来控制电路中的电压或电流流动。
- 反馈控制：通过将电路输出信号与输入信号进行比较，并根据差异调整电路参数，实现对电路的控制。
示例下面是一个简单的PSpice仿真和电路控制的示例：* 这是一个简单的RC电路R1 N1 N2 1kC1 N2 N3 1uV1 N1 0 DC 10R2 N3 0 10k.tran 0.1ms 10ms.end通过上述示例，我们可以：1. 进行直流分析，评估电路的直流稳态行为。
2. 进行时间域分析，查看电路中各个节点的电压随时间的变化。
3. 通过改变元件参数、调整输入电压或通过反馈控制等方式，控制电路的行为和性能。
希望本文档能够帮助您了解PSpice的基础仿真分析和电路控制的相关内容。
机械电子09级学生自学用 2011/3/203 .三极管参数设 在OrCAD/PSpice 9. 2平台上电子电路设计与仿真Pspice 实践练习一：设计与仿真一个单级共射放大电路（提供的参考电路如图一所示）。
要求：放大电路有合适静态 工作点、电压放大倍数30左右、输入阻抗大于1KQ 、输出阻抗小于5. 1KQ 及通频带大于1MHZ 。
请 参照下列方法及步骤，自学完成Pspice 实践练习一。
一、启动Pspice9.2 一 Capture 一在主页下创建一个T.程项目exal 01. 选 File/New/ Project2. 建立一个了•目录f Create Dir （键入e:\zhu ）,并双击、打开了目录；3. 选中• Analog or Mixed - Signal Circuit OK!4. 键入工程项目名exal ；5. 在设计项目创建方式选择对话下，选中・Create a blank pro OK!6. 画一直线，将建立空白的图形文件（cxal.sch ）存盘。
二、画电路图（以单级共射放大电路为例，电路如图一所示）1. 打开库浏览器选择菜单Place/Part — Add Library提取：三极管Q2N2222 （bipolar 库或者Eval 库）、电阻R 、电容C （analog 库）、电源VDC （source 库）、模拟地 0/Source 、信号源 VSIN 。
2. 移动元、器件。
鼠标选中元、器件并单击（元、器件符号变为红色），然后压住鼠标左键拖到合 适位置，放开鼠标左键即可。
3. 删除某一元、器件。
鼠标选中该元、器件并单击（元、器件符号变为红色），选择菜单Edit/delete 。
4. 翻转或旋转某一元、器件符号。
鼠标选中该元、器件并单击（元、器件符号变为红色），可按键Ctrl +R 即可。
5. 画电路连线选择菜单中Place/wire,此时将鼠标箭头变成为一支笔（自己体会）。

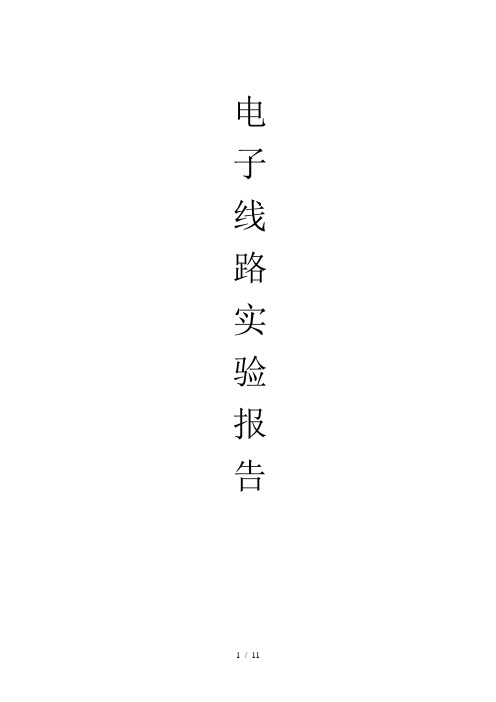

电子线路实验报告
Pspice 9.2 电子电路设计与仿真
实验报告
学号：080105011128
专业：光信
班级：081班
姓名：李萍
一、启动PSpice 9.2—Capture CLS Lite Edition 在主页下创建一个工程项目lp
二、画电路图
1.打开库浏览器选择菜单Place/Part—Add Liabray,
提取：三极管Q2N2222、电阻R、电容C、电源VDC、模拟地0/Source、信号源VSIN。
2.移动元件、器件。
鼠标选中该元、器件并单击，然后压住鼠标左键拖到合适位置，放开鼠标即可。
3．翻转某一元、器件符号。
4.画电路线
选择菜单中Place/wire，此时将鼠标箭头变成一支笔。
5.为了突出输出端，需要键入标注V o字符，选择菜单Place/Net Alias—V o OK!
6.将建立的文件（wfh.sch）存盘。
三、修改元件、器件的标号和参数
1、用鼠标箭头双击该元件符号（R或C），此时出现修改框，即可进入标号和参数的设置
2、VSIN信号电源的设置:①鼠标选中VSIN信号电源的FREQ用鼠标箭头单击（符号变为红色），然后双击，键入FREQ=1KHz、同样方法即键入VoEF=0V、VAMPL=30mv。
②鼠标选中VSIN 信号电源并单击（符号变为红色）然后用鼠标箭头双击该元件符号，此时出现修改框，即可进入参数的设置，AC=30mv，鼠标选中Apply并单击，退出
3、三极管参数设置：鼠标选中三极管并单击（符号变为红色）然后，选择菜单中的Edit/Pspice Model。
打开模型编辑框Edit/Pspice Model 修改Bf为50，保存，即设置Q2N2222-X的放大系数为50。
4、说明：输入信号源和输出信号源的习惯标法。
Vs、Vi、Vo（鼠标选中Place/Net Alias）
单级共射放大电路
四、设置分析功能
1、静态
①选择菜单Pspice/New simulation Profile,在New simulation对话框下，键入Bias 用鼠标单击Create，然后在屏幕上模拟类型和参数设置框；
②在模拟类型和参数设置框下，见Analysis type栏中，用鼠标选中及单击Bias Point Detail；并在Output File Optiongs栏目下，单击选中“include detailed bias point information for nonlinear controlled sources and semiconductors”。
单击（A）及确定，返回!
2、瞬态，即时域分析
①选择菜单Pspice/New Simulation Profile,在New Simulation对话框下，键入TRAN，用鼠标单击Create，然后在屏幕上弹出模拟类型和参数设置框;
②在模拟类型和参数设置框下，见Analysis type栏中，用鼠标选中及单击Time Domain(Transient)→再键入下列数据：
Run to 4ms
Start saving data 0ms
Maximum step 20us
单击应用（A）即确定返回
3、频域分析
①选择菜单Pspice/New Simulation Profile,在New Simulation对话框下键入AC，用鼠标单击Create，然后在屏幕上弹出模拟类型和参数设置框;
②在模拟类型和参数设置框下，见Analysis type栏中，用鼠标选中及单击AC Sweep/Noise→然后，在AC Sweep type栏目下键入下列数据：
Start 10hz
End 100Meg
Points/decade=101
对于Logarithmic选项中：Decade（十倍频，取半对数坐标）
单击应用（A）即确定返回！
五、仿真前应作的准备工作
1.将建立或修改后的文件存盘
2.建立电路连接规则和建立网表文件
六、仿真
1、将图形文件还原，用鼠标选中及单击图形画面的右上角符号（中间的那个符号）。
2、电路静态工作点。
首先进入项目管理器窗口，用鼠标选中及单击SCHEMATITC-Bias，点击鼠标右键，单击make active；
①选择菜单Pspice/RUN（或用鼠标点击符号RUN）
②若无出错，便可查阅Pspice/View Output File文件，查阅静态电路工作点（
Vbe、Ib、Ic、Ice）。
关闭文件返回。
3、仿真输入/输出电压波形。
同样进入项目管理器窗口，激活TRAN图标，用鼠标选中及单击SCHEMATITC-TRAN，点击鼠标右键，单击make active；
①选择菜单Pspice/RUN（或用鼠标点击符号RUN）
②若无出错，便可观察瞬态或时域分析。
单击菜单Trace/Add Trace→弹出Add Trace对话框。
a．单击V（Vo）单击OK！返回（显示V（Vo）波形）；
b．单击Plot/add plot to window添加一个波形显示框。
Trace/Add 弹出Trace对话框
键入V（Vs：+）单击OK返回返回（显示V（Vs：+）波形）
C．观察V（Vs：+）、V（Vo）波形，输出电压波形放大和失真情况，若有失真（饱和或截止失真）则退出仿真，进入电路参数修改，重复上述过程。
仿真通过，关闭程序返回。
输入/输出电压波形
4作幅频特性、相频特性、输入电阻及输出电阻特性曲线。
鼠标进入项目管理器窗口，激活AC图标，用鼠标选中及单击SCHEMATITC-AC，点击鼠标右键，单击make active；选择菜单Pspice/run。
若无出错，便可观察AC交流瞬态或频域分析。
单击菜单Trace/Add Trace→弹出Add Trace对话框。
①幅频特性
a．键入：dB(V（Vo）/ V（Vs：+）) 单击OK返回（显示幅频特性）
b.激活游标
c.确定中频区Av(dB)
d.移动游标从中频区下降约3dB时，横坐标频率值就是上限截止频率
e.计算通频带
△f=fH-fL=15051.594
（2）相频特性
幅频特性，相频特性曲线
（3）求解输入阻抗
再添加一个相移特性曲线窗口：
单击菜单Plot/add plot to window
键入：V(Vs:+)/I(Vs) 单击OK返回输入电阻Ri=2.5K
输入阻抗频率特性
4）求解输出阻抗
修改原电路，令Vs=0v 信号源短路，去掉负载Rl，外加一个信号源VSIN(400mv),即Vw,保存文件，进入仿真。
鼠标进入项目管理器窗口，激活AC图标，用鼠标选中及单击SCHEMATITC-AC，点击鼠标右键，单击make active；选择菜单Pspice/run。
若无出错，便可观察AC交流瞬态或频域分析。
单击菜单Trace/Add Trace→弹出Add Trace对话框。
键入：V（Vw：+）/I(Vw) 单击OK返回。
输出电阻Ro=5.0K
输出阻抗频率特性
七、实验心得与体会：
在做仿真实验时的最大心得就是一定要认真仔细，各个元器件也要认真进行设置与
仿真，再就是要按照课本上的步骤去做，否者就极有可能出错。
