热加工过程数值模拟仿真大赛

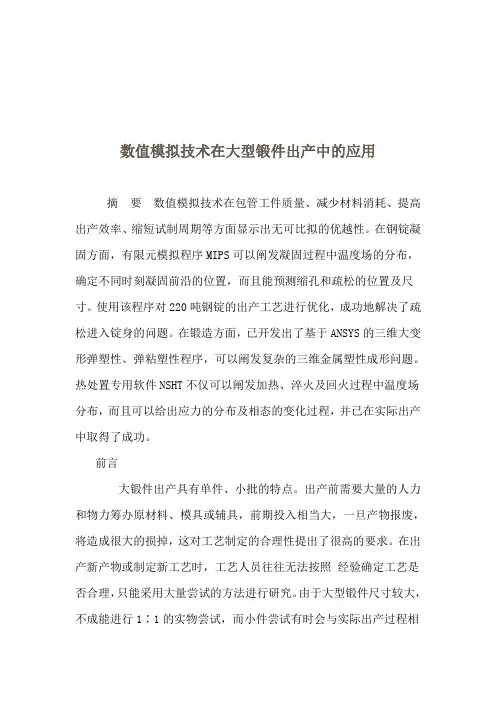

数值模拟技术在大型锻件出产中的应用摘要数值模拟技术在包管工件质量、减少材料消耗、提高出产效率、缩短试制周期等方面显示出无可比拟的优越性。

在钢锭凝固方面，有限元模拟程序MIPS可以阐发凝固过程中温度场的分布，确定不同时刻凝固前沿的位置，而且能预测缩孔和疏松的位置及尺寸。

使用该程序对220吨钢锭的出产工艺进行优化，成功地解决了疏松进入锭身的问题。

在锻造方面，已开发出了基于ANSYS的三维大变形弹塑性、弹粘塑性程序，可以阐发复杂的三维金属塑性成形问题。

热处置专用软件NSHT不仅可以阐发加热、淬火及回火过程中温度场分布，而且可以给出应力的分布及相态的变化过程，并已在实际出产中取得了成功。

前言大锻件出产具有单件、小批的特点。

出产前需要大量的人力和物力筹办原材料、模具或辅具，前期投入相当大，一旦产物报废，将造成很大的损掉，这对工艺制定的合理性提出了很高的要求。

在出产新产物或制定新工艺时，工艺人员往往无法按照经验确定工艺是否合理，只能采用大量尝试的方法进行研究。

由于大型锻件尺寸较大，不成能进行1∶1的实物尝试，而小件尝试有时会与实际出产过程相差过大。

而且物理尝试通常只能给出工艺过程某个阶段的成果，无法全面了解整个工艺过程，具有必然的局限性。

由于大锻件出产的这些特殊性，采用先进的数值模拟技术改变工艺制定过程中仅凭经验决定的现状是具有重要意义的。

1 数值模拟技术在现代制造中的地位和作用随着计算机技术的飞速开展，人类社会已经步入了信息时代。

计算机及网络不仅改变了人们生活方式，也同样改变了传统机械制造的概念与方法。

随着计算机辅助技术(CAX)的广泛应用，计算机已经深入到工业出产的各个环节之中。

一个现代的产物制造过程可以由图1来描述。

当接到出产任务时，首先采用CAD(Computer Aided Design)系统进行产物设计，其设计成果将由CAE(Computer Aided Engineering)系统对其出产工艺的可行性及合理性进行评估，如果其不满足制造要求或所需要成本太高，将返回到CAD系统中进行从头设计：如果通过了CAE的评估，就将采用CAM(Computer Aided Manufacturing)系统进行实际的出产制造。

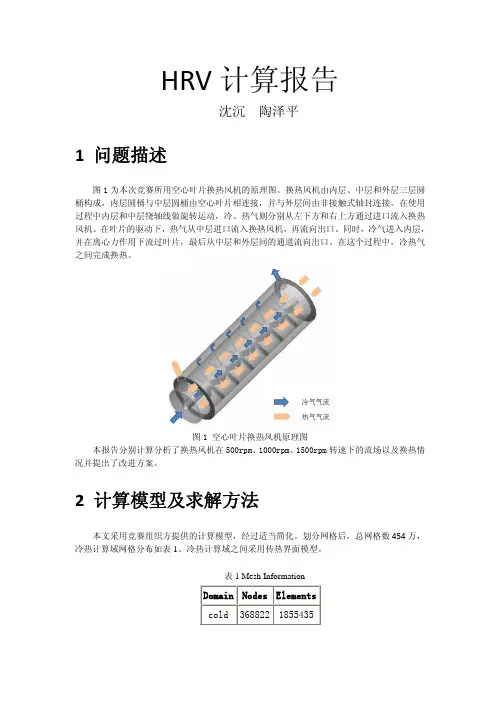

HRV计算报告沈沉 陶泽平1 问题描述图1为本次竞赛所用空心叶片换热风机的原理图。

换热风机由内层、中层和外层三层圆桶构成，内层圆桶与中层圆桶由空心叶片相连接，并与外层间由非接触式轴封连接。

在使用过程中内层和中层绕轴线做旋转运动，冷、热气则分别从左下方和右上方通过进口流入换热风机。

在叶片的驱动下，热气从中层进口流入换热风机，再流向出口。

同时，冷气进入内层，并在离心力作用下流过叶片，最后从中层和外层间的通道流向出口。

在这个过程中，冷热气之间完成换热。

图1 空心叶片换热风机原理图本报告分别计算分析了换热风机在500rpm、1000rpm、1500rpm转速下的流场以及换热情况并提出了改进方案。

2 计算模型及求解方法本文采用竞赛组织方提供的计算模型，经过适当简化。

划分网格后，总网格数454万，冷热计算域网格分布如表1。

冷热计算域之间采用传热界面模型。

表1 Mesh InformationDomain Nodes Elementscold3688221855435hot 4855312685363计算模型如表2。

表2 Domain PhysicsDomain Motion RotatingAngular Velocity -500 [rpm] -1000 [rpm] -1500 [rpm]Reference Pressure 1.0000e+00 [atm]Heat Transfer Model Thermal EnergyTurbulence Model SSTDomain InterfaceInterface Type Fluid FluidInterface Models General ConnectionHeat Transfer Conservative Interface Flux Material AluminiumHeat Transfer Interface Model Thin MaterialThickness 2.0000e-03 [m] Mass And Momentum Side DependentMesh Connection GGI计算边界条件如表3。

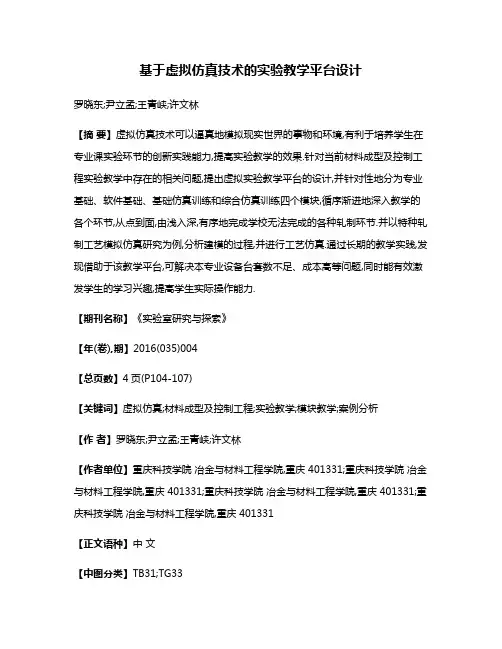

基于虚拟仿真技术的实验教学平台设计罗晓东;尹立孟;王青峡;许文林【摘要】虚拟仿真技术可以逼真地模拟现实世界的事物和环境,有利于培养学生在专业课实验环节的创新实践能力,提高实验教学的效果.针对当前材料成型及控制工程实验教学中存在的相关问题,提出虚拟实验教学平台的设计,并针对性地分为专业基础、软件基础、基础仿真训练和综合仿真训练四个模块,循序渐进地深入教学的各个环节,从点到面,由浅入深,有序地完成学校无法完成的各种轧制环节.并以特种轧制工艺模拟仿真研究为例,分析建模的过程,并进行工艺仿真.通过长期的教学实践,发现借助于该教学平台,可解决本专业设备台套数不足、成本高等问题,同时能有效激发学生的学习兴趣,提高学生实际操作能力.【期刊名称】《实验室研究与探索》【年(卷),期】2016(035)004【总页数】4页(P104-107)【关键词】虚拟仿真;材料成型及控制工程;实验教学;模块教学;案例分析【作者】罗晓东;尹立孟;王青峡;许文林【作者单位】重庆科技学院冶金与材料工程学院,重庆 401331;重庆科技学院冶金与材料工程学院,重庆 401331;重庆科技学院冶金与材料工程学院,重庆 401331;重庆科技学院冶金与材料工程学院,重庆 401331【正文语种】中文【中图分类】TB31;TG33实验教学作为理论联系实际的重要组成部分, 对于培养学生动手能力、工程实践能力和创新精神都有十分重要的作用[1-3]。

重庆科技学院是一所省属特色突出的工科院校,材料成型及控制工程专业作为校级特色专业，背靠冶金，以轧制为主要发展方向，面向钢铁企业，培养板型管的专业技术人才，实验教学质量的提高对于实现“具有创新精神的应用型高级专门人才”的培养目标显得尤为重要[4-6]。

传统的实验方法和手段[7-8]通常是由教师对整个实验进行讲解，对实验中容易出现的问题进行解释，学生按教师的讲解重复实验，记录数据，撰写实验报告，而教师批改学生的实验报告记分为主，导致了学生只重视实验报告，没有学会提出问题，分析问题，解决问题的能力。

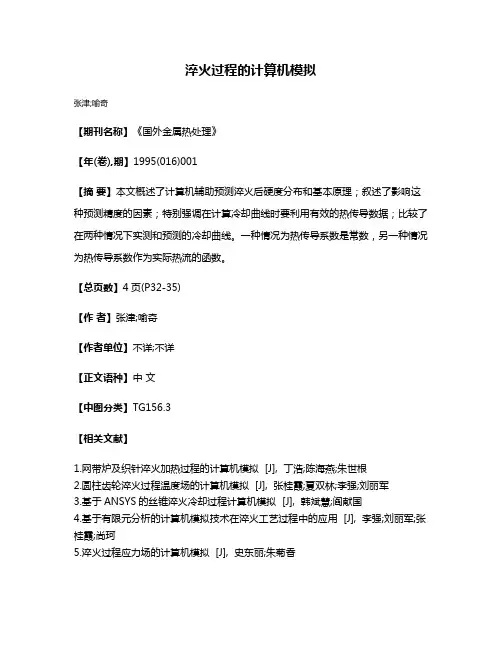

淬火过程的计算机模拟
张津;喻奇
【期刊名称】《国外金属热处理》
【年(卷),期】1995(016)001
【摘要】本文概述了计算机辅助预测淬火后硬度分布和基本原理；叙述了影响这种预测精度的因素；特别强调在计算冷却曲线时要利用有效的热传导数据；比较了在两种情况下实测和预测的冷却曲线。

一种情况为热传导系数是常数，另一种情况为热传导系数作为实际热流的函数。

【总页数】4页(P32-35)
【作者】张津;喻奇
【作者单位】不详;不详
【正文语种】中文
【中图分类】TG156.3
【相关文献】
1.网带炉及织针淬火加热过程的计算机模拟 [J], 丁浩;陈海燕;朱世根
2.圆柱齿轮淬火过程温度场的计算机模拟 [J], 张桂霞;夏双林;李强;刘丽军
3.基于ANSYS的丝锥淬火冷却过程计算机模拟 [J], 韩斌慧;阎献国
4.基于有限元分析的计算机模拟技术在淬火工艺过程中的应用 [J], 李强;刘丽军;张桂霞;尚珂
5.淬火过程应力场的计算机模拟 [J], 史东丽;朱菊香
因版权原因，仅展示原文概要，查看原文内容请购买。

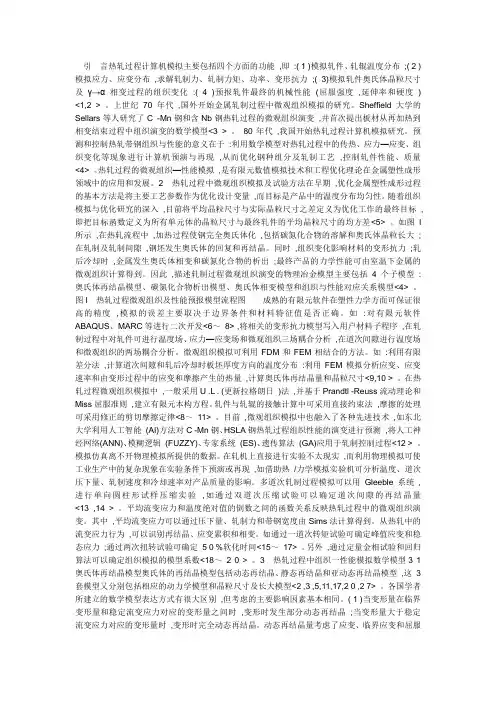

引言热轧过程计算机模拟主要包括四个方面的功能,即:( 1 )模拟轧件、轧辊温度分布;( 2 )模拟应力、应变分布,求解轧制力、轧制力矩、功率、变形抗力;( 3)模拟轧件奥氏体晶粒尺寸及γ→α相变过程的组织变化:( 4 )预报轧件最终的机械性能(屈服强度,延伸率和硬度) <1,2 > 。

上世纪70年代,国外开始金属轧制过程中微观组织模拟的研究。

Sheffield大学的Sellars等人研究了C -Mn钢和含Nb钢热轧过程的微观组织演变,并首次提出板材从再加热到相变结束过程中组织演变的数学模型<3 > 。

80年代,我国开始热轧过程计算机模拟研究。

预测和控制热轧带钢组织与性能的意义在于:利用数学模型对热轧过程中的传热、应力—应变、组织变化等现象进行计算机预演与再现,从而优化钢种组分及轧制工艺,控制轧件性能、质量<4> 。

热轧过程的微观组织—性能模拟,是有限元数值模拟技术和工程优化理论在金属塑性成形领域中的应用和发展。

2热轧过程中微观组织模拟及试验方法在早期,优化金属塑性成形过程的基本方法是将主要工艺参数作为优化设计变量,而目标是产品中的温度分布均匀性。

随着组织模拟与优化研究的深入,目前将平均晶粒尺寸与实际晶粒尺寸之差定义为优化工作的最终目标,即把目标函数定义为所有单元体的晶粒尺寸与最终轧件的平均晶粒尺寸的均方差<5> 。

如图l 所示,在热轧流程中,加热过程使钢完全奥氏体化,包括碳氮化合物的溶解和奥氏体晶粒长大;在轧制及轧制间隙,钢坯发生奥氏体的回复和再结晶。

同时,组织变化影响材料的变形抗力;轧后冷却时,金属发生奥氏体相变和碳氮化合物的析出;最终产品的力学性能可由室温下金属的微观组织计算得到。

因此,描述轧制过程微观组织演变的物理冶金模型主要包括4个子模型:奥氏体再结晶模型、碳氮化合物析出模型、奥氏体相变模型和组织与性能对应关系模型<4> 。

图l热轧过程微观组织及性能预报模型流程图成熟的有限元软件在塑性力学方面可保证很高的精度,模拟的误差主要取决于边界条件和材料特征值是否正确。
