柱模板支撑计算书一、柱模板基本参数柱模板的截面宽度 B=600mm ，柱模板的截面高度 H=1000mm ，H 方向对拉螺栓2道， 柱模板的计算高度 L = 5150mm ， 柱箍间距计算跨度 d = 200mm 。

柱箍采用40×80mm 木方。

柱模板竖楞截面宽度40mm ，高度80mm 。

B 方向竖楞4根，H 方向竖楞6根。

面板厚度15mm ，剪切强度1.4N/mm 2，抗弯强度15.0N/mm 2，弹性模量6000.0N/mm 2。

木方剪切强度1.3N/mm 2，抗弯强度15.0N/mm 2，弹性模量9000.0N/mm 2。

1000192192192192192400柱模板支撑计算简图二、柱模板荷载标准值计算强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值；挠度验算只考虑新浇混凝土侧压力产生荷载标准值。

新浇混凝土侧压力计算公式为下式中的较小值:其中 γc —— 混凝土的重力密度，取24.000kN/m 3；t —— 新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取5.714h ； T —— 混凝土的入模温度，取20.000℃； V —— 混凝土的浇筑速度，取2.500m/h ；H —— 混凝土侧压力计算位置处至新浇混凝土顶面总高度，取3.000m ； β—— 混凝土坍落度影响修正系数，取0.850。

根据公式计算的新浇混凝土侧压力标准值 F1=51.600kN/m 2考虑结构的重要性系数0.90，实际计算中采用新浇混凝土侧压力标准值: F1=0.90×27.000=24.300kN/m 2考虑结构的重要性系数0.90，倒混凝土时产生的荷载标准值: F2=0.90×3.000=2.700kN/m 2。

三、柱模板面板的计算面板直接承受模板传递的荷载，应该按照均布荷载下的连续梁计算，计算如下1921921926.59k N /mAB面板计算简图 面板的计算宽度取柱箍间距0.20m 。

荷载计算值 q = 1.2×24.300×0.200+1.40×2.700×0.200=6.588kN/m 面板的截面惯性矩I 和截面抵抗矩W 分别为: 本算例中，截面惯性矩I 和截面抵抗矩W 分别为:截面抵抗矩 W = bh 2/6 = 20.00×1.50×1.50/6 = 7.50cm 3； 截面惯性矩 I = bh 3/12 = 20.00×1.50×1.50×1.50/12 = 5.63cm 4； 式中：b 为板截面宽度，h 为板截面高度。

(1)抗弯强度计算f = M / W < [f]其中 f ——面板的抗弯强度计算值(N/mm2)；M ——面板的最大弯距(N.mm)；W ——面板的净截面抵抗矩；[f] ——面板的抗弯强度设计值，取15.00N/mm2；M = 0.100ql2其中 q ——荷载设计值(kN/m)；经计算得到 M = 0.100×(1.20×4.860+1.40×0.540)×0.192×0.192=0.024kN.m 经计算得到面板抗弯强度计算值 f = 0.024×1000×1000/7500=3.238N/mm2面板的抗弯强度验算 f < [f],满足要求!(2)抗剪计算T = 3Q/2bh < [T]其中最大剪力 Q=0.600×(1.20×4.860+1.4×0.540)×0.192=0.759kN 截面抗剪强度计算值 T=3×759.0/(2×200.000×15.000)=0.379N/mm2截面抗剪强度设计值 [T]=1.40N/mm2面板抗剪强度验算 T < [T]，满足要求!(3)挠度计算v = 0.677ql4 / 100EI < [v] = l / 250面板最大挠度计算值 v = 0.677×4.860×1924/(100×6000×56250)=0.132mm面板的最大挠度小于192.0/250,满足要求!四、竖楞木方的计算竖楞木方直接承受模板传递的荷载，应该按照均布荷载下的三跨连续梁计算，计算如下2002002006.32k N/mA B竖楞木方计算简图竖楞木方的计算宽度取 BH 两方向最大间距0.192m。

荷载计算值 q = 1.2×24.300×0.192+1.40×2.700×0.192=6.324kN/m按照三跨连续梁计算，计算公式如下:均布荷载 q =P/l= 1.265/0.200=6.324kN/m最大弯矩 M = 0.1ql2=0.1×6.324×0.20×0.20=0.025kN.m最大剪力 Q=0.6ql = 0.6×0.200×6.324=0.759kN最大支座力 N=1.1ql = 1.1×0.200×6.324=1.391kN截面力学参数为本算例中，截面惯性矩I和截面抵抗矩W分别为:截面抵抗矩 W = bh2/6 = 4.00×8.00×8.00/6 = 42.67cm3；截面惯性矩 I = bh3/12 = 4.00×8.00×8.00×8.00/12 = 170.67cm4；式中：b为板截面宽度，h为板截面高度。

(1)抗弯强度计算抗弯计算强度 f = M/W =0.025×106/42666.7=0.59N/mm2抗弯计算强度小于15.0N/mm 2,满足要求!(2)抗剪计算最大剪力的计算公式如下:Q = 0.6ql 截面抗剪强度必须满足:T = 3Q/2bh < [T]截面抗剪强度计算值 T=3×759/(2×40×80)=0.356N/mm 2 截面抗剪强度设计值 [T]=1.30N/mm 2 抗剪强度计算满足要求!(3)挠度计算最大变形 v=0.677ql 4/100EI=0.677×4.666×200.04/(100×9000.00×1706667.0)=0.003mm 最大挠度小于200.0/250,满足要求!五、B 方向柱箍的计算竖楞木方传递到柱箍的集中荷载 P ：P = (1.2×24.30+1.40×2.70)×0.187 × 0.200 = 1.23kN B 柱箍按照集中荷载下多跨连续梁计算。

0.61k N 1.23k N 1.23k N 0.61k N AB 柱箍计算简图0.000B 柱箍弯矩图(kN.m)B 柱箍剪力图(kN)变形的计算按照规范要求采用静荷载标准值，受力图与计算结果如下：0.45k N 0.91k N 0.91kN 0.45k N AB 柱箍变形计算受力图B 柱箍变形图(mm)经过计算得到最大弯矩 M= 0.469kN.m 经过计算得到最大支座 F= 1.845kN 经过计算得到最大变形 V= 1.562mmB 柱箍的截面力学参数为本算例中，截面惯性矩I 和截面抵抗矩W 分别为:截面抵抗矩 W = bh 2/6 = 4.00×8.00×8.00/6 = 42.67cm 3；截面惯性矩 I = bh 3/12 = 4.00×8.00×8.00×8.00/12 = 170.67cm 4；式中：b为板截面宽度，h为板截面高度。

(1)B柱箍抗弯强度计算抗弯计算强度 f = M/W =0.469×106/42666.7=10.99N/mm2 B柱箍的抗弯计算强度小于15.0N/mm2,满足要求!(2)B柱箍抗剪计算截面抗剪强度必须满足:T = 3Q/2bh < [T]截面抗剪强度计算值 T=3×1844/(2×40×80)=0.864N/mm2截面抗剪强度设计值 [T]=1.30N/mm2B柱箍的抗剪强度计算满足要求!(3)B柱箍挠度计算最大变形 v =1.562mmB柱箍的最大挠度小于820.0/250,满足要求!六、B方向对拉螺栓的计算计算公式:N < [N] = fA其中 N ——对拉螺栓所受的拉力；A ——对拉螺栓有效面积 (mm2)；f ——对拉螺栓的抗拉强度设计值，取170N/mm2；对拉螺栓的直径(mm): 14对拉螺栓有效直径(mm): 12对拉螺栓有效面积(mm 2): A = 105.000 对拉螺栓最大容许拉力值(kN): [N] = 17.850 对拉螺栓所受的最大拉力(kN): N = 1.845 B 方向对拉螺栓强度验算满足要求!七、H 方向柱箍的计算竖楞木方传递到柱箍的集中荷载 P ：P = (1.2×24.30+1.40×2.70)×0.192 × 0.200 = 1.27kN H 柱箍按照集中荷载下多跨连续梁计算。

0.63k N 1.26k N 1.26k N 1.26kN 1.26k N 0.63k N AH 柱箍计算简图0.105H 柱箍弯矩图(kN.m)1.261.261.451.45H 柱箍剪力图(kN)变形的计算按照规范要求采用静荷载标准值，受力图与计算结果如下：0.47k N 0.93k N 0.93k N 0.93k N0.93k N 0.47k N AH 柱箍变形计算受力图0.001H 柱箍变形图(mm)经过计算得到最大弯矩 M= 0.104kN.m 经过计算得到最大支座 F= 2.714kN 经过计算得到最大变形 V= 0.036mmH 柱箍的截面力学参数为本算例中，截面惯性矩I 和截面抵抗矩W 分别为:截面抵抗矩 W = bh 2/6 = 4.00×8.00×8.00/6 = 42.67cm 3；截面惯性矩 I = bh 3/12 = 4.00×8.00×8.00×8.00/12 = 170.67cm 4； 式中：b 为板截面宽度，h 为板截面高度。

(1)H 柱箍抗弯强度计算抗弯计算强度 f = M/W =0.104×106/42666.7=2.44N/mm 2 H 柱箍的抗弯计算强度小于15.0N/mm 2,满足要求!(2)H 柱箍抗剪计算截面抗剪强度必须满足:T = 3Q/2bh < [T]截面抗剪强度计算值 T=3×1448/(2×40×80)=0.679N/mm2截面抗剪强度设计值 [T]=1.30N/mm2H柱箍的抗剪强度计算满足要求!(3)H柱箍挠度计算最大变形 v =0.036mmH柱箍的最大挠度小于410.0/250,满足要求!八、H方向对拉螺栓的计算计算公式:N < [N] = fA其中 N ——对拉螺栓所受的拉力；A ——对拉螺栓有效面积 (mm2)；f ——对拉螺栓的抗拉强度设计值，取170N/mm2；对拉螺栓的直径(mm): 14对拉螺栓有效直径(mm): 12对拉螺栓有效面积(mm2): A = 105.000对拉螺栓最大容许拉力值(kN): [N] = 17.850对拉螺栓所受的最大拉力(kN): N = 2.714H方向对拉螺栓强度验算满足要求!。

合集下载

盖梁模板支撑受力计算书_secret

盖梁模板支撑受力计算书_secret

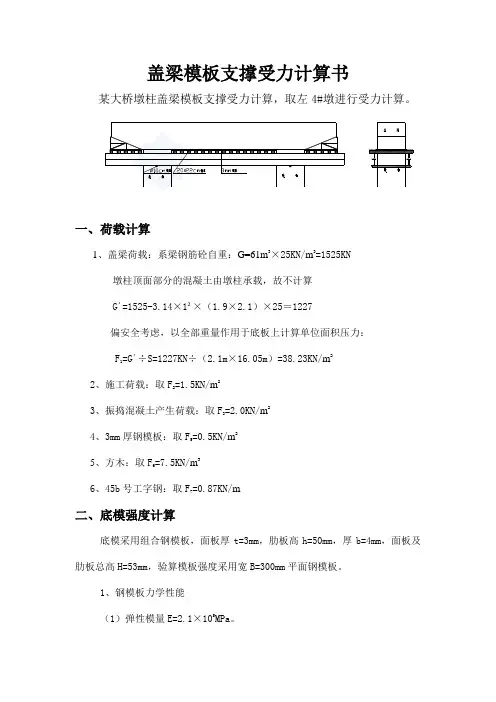

盖梁模板支撑受力计算书某大桥墩柱盖梁模板支撑受力计算，取左4#墩进行受力计算。

一、荷载计算1、盖梁荷载：系梁钢筋砼自重：G=61m3×25KN/m3=1525KN墩柱顶面部分的混凝土由墩柱承载，故不计算G´=1525-3.14×1²×（1.9×2.1）×25＝1227偏安全考虑，以全部重量作用于底板上计算单位面积压力：F1=G´÷S=1227KN÷（2.1m×16.05m）=38.23KN/m22、施工荷载：取F2=1.5KN/m23、振捣混凝土产生荷载：取F3=2.0KN/m24、3mm厚钢模板：取F5=0.5KN/m25、方木：取F6=7.5KN/m36、45b号工字钢：取F7=0.87KN/m二、底模强度计算底模采用组合钢模板，面板厚t=3mm，肋板高h=50mm，厚b=4mm，面板及肋板总高H=53mm，验算模板强度采用宽B=300mm平面钢模板。

1、钢模板力学性能（1）弹性模量E=2.1×105MPa。

（2）截面惯性矩：I=［by23+By13-(B-b)(y1-t)3］/3 （公式1）其中：y1=［bH2+(B-b)t2］/［2(Bt+bh)］=［4×532+(300-4)×32］/［2(300×3+4×55)］=6.205mm y2=H-y1=53-6.205=46.795mm将y1=6.205mm，y2=46.795mm代入公式1得：I=［4×46.7953+300×6.2053-(300-4)(6.205-3)3］/3=15.73cm4（3）截面抵抗矩：W=I/y2=15.73/4.6795=3.36cm3（4）截面积：A=Bt+bh=300×3+4×50=11cm22、钢模板受力计算（1）底模板均布荷载：F= F1+F2+F3=38.23+2+1.5=41.73KN/m2q=F×B=41.73×0.3=12.51KN/m（2）跨中最大弯矩：M=qL2/8=12.51×0.32/8=0.14KN·m（3）弯拉应力：σ=M/W=0.14×103/3.36×10-6=41.7MPa＜［σ］=140MPa 钢模板弯拉应力满足要求。

500×500柱标准规定模板计算书

500×500柱标准规定模板计算书

500×500柱模板计算书柱模板的背部支撑由两层组成，第一层为直接支撑模板的竖楞，用以支撑混凝土对模板的侧压力；第二层为支撑竖楞的柱箍，用以支撑竖楞所受的压力；柱箍之间用对拉螺栓相互拉接，形成一个完整的柱模板支撑体系。

柱模板设计示意图柱截面宽度B(mm):500.00；柱截面高度H(mm):500.00；柱模板的总计算高度:H = 3.00m；计算简图一、参数信息1.基本参数柱截面宽度B方向对拉螺栓数目:0；柱截面宽度B方向竖楞数目:3；柱截面高度H方向对拉螺栓数目:0；柱截面高度H方向竖楞数目:3；2.柱箍信息柱箍材料:木方；宽度(mm):60.00；高度(mm):80.00；柱箍的间距(mm):450；柱箍合并根数:1；3.竖楞信息竖楞材料:木方；竖楞合并根数:1；宽度(mm):60.00；高度(mm):80.00；4.面板参数面板类型:胶合面板；面板厚度(mm):18.00；面板弹性模量(N/mm2):6000.00；面板抗弯强度设计值f c(N/mm2):13.00；面板抗剪强度设计值(N/mm2):1.50；5.木方参数方木抗弯强度设计值f c(N/mm2):13.00；方木弹性模量E(N/mm2):9000.00；方木抗剪强度设计值f t(N/mm2):1.50；二、柱模板荷载标准值计算按《施工手册》，新浇混凝土作用于模板的最大侧压力，按下列公式计算，并取其中的较小值:F=0.22γtβ1β2V1/2F=γH其中γ-- 混凝土的重力密度，取24.000kN/m3；t -- 新浇混凝土的初凝时间，取2.000h；T -- 混凝土的入模温度，取20.000℃；V -- 混凝土的浇筑速度，取2.500m/h；H -- 模板计算高度，取3.000m；β1-- 外加剂影响修正系数，取1.200；β2-- 混凝土坍落度影响修正系数，取1.000。

分别计算得20.036 kN/m2、72.000 kN/m2，取较小值20.036 kN/m2作为本工程计算荷载。

柱,500×500柱模板支撑计算书

柱,500×500柱模板支撑计算书

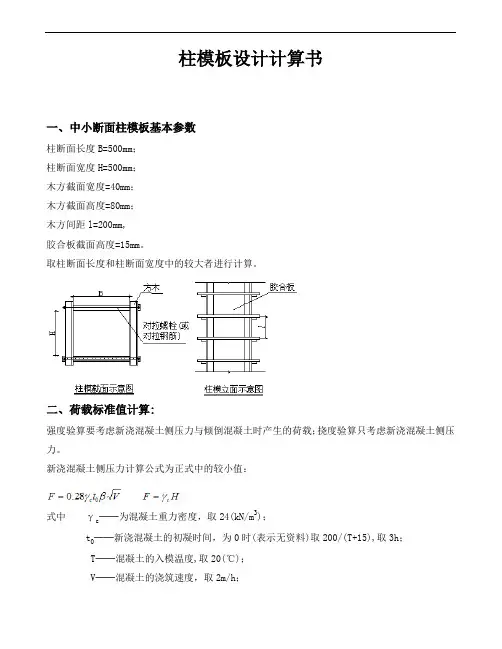

柱模板设计计算书一、中小断面柱模板基本参数柱断面长度B=500mm；柱断面宽度H=500mm；木方截面宽度=40mm；木方截面高度=80mm；木方间距l=200mm,胶合板截面高度=15mm。
