通讯规约(CDT)

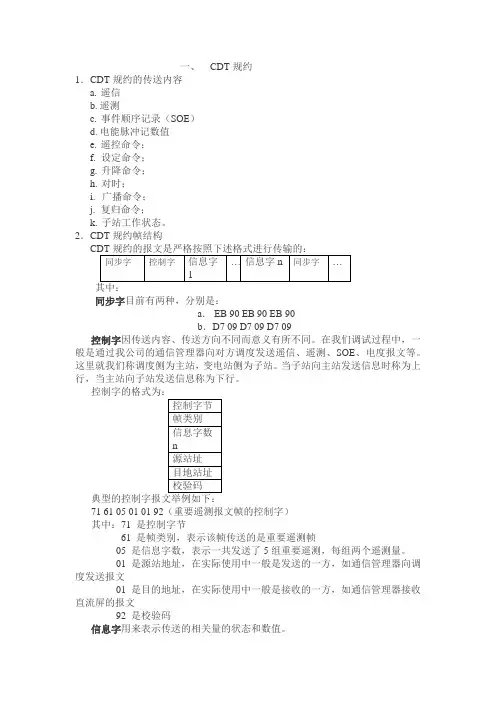

一、CDT规约1．CDT规约的传送内容a.遥信b.遥测c.事件顺序记录（SOE）d.电能脉冲记数值e.遥控命令；f.设定命令；g.升降命令；h.对时；i.广播命令；j.复归命令；k.子站工作状态。

2．CDT规约帧结构同步字目前有两种，分别是：a．EB 90 EB 90 EB 90b．D7 09 D7 09 D7 09控制字因传送内容、传送方向不同而意义有所不同。

在我们调试过程中，一般是通过我公司的通信管理器向对方调度发送遥信、遥测、SOE、电度报文等。

这里就我们称调度侧为主站，变电站侧为子站。

当子站向主站发送信息时称为上行，当主站向子站发送信息称为下行。

71 61 05 01 01 92（重要遥测报文帧的控制字）其中：71 是控制字节61 是帧类别，表示该帧传送的是重要遥测帧05 是信息字数，表示一共发送了5组重要遥测，每组两个遥测量。

01 是源站地址，在实际使用中一般是发送的一方，如通信管理器向调度发送报文01 是目的地址，在实际使用中一般是接收的一方，如通信管理器接收直流屏的报文92 是校验码信息字用来表示传送的相关量的状态和数值。

CDT报文的具体格式请参加附件。

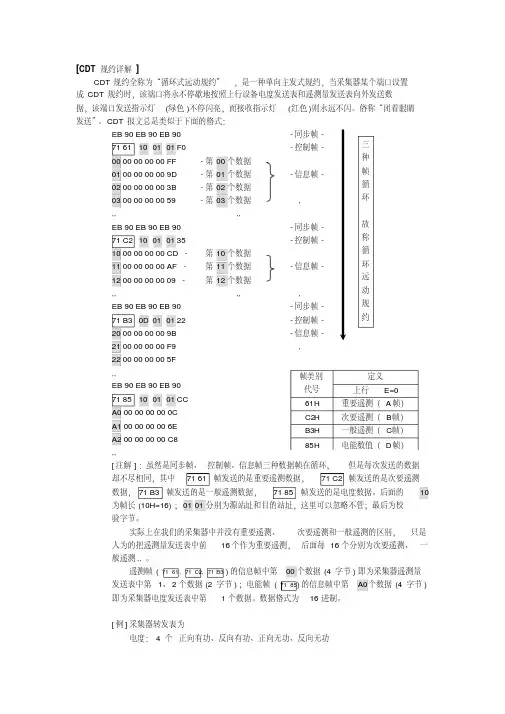

3．实际报文举例EB 90 EB 90 EB 90 ------------同步字71 61 05 01 01 92 ------------控制字，5组重要遥测，低位在前，高位在后00 00 00 74 00 09 ------------信息字1，第一组遥测，码值为0000，007401 6F 28 01 28 C5 -----------信息字2，第二组遥测，码值为286F，280102 56 28 DC 00 E7 -----------信息字3，第三组遥测，码值为2856，00DC03 60 00 00 00 0C ------------信息字4，第四组遥测，码值为0060，000004 00 00 00 00 70 -------------信息字5，第五组遥测，码值为0000，0000同理：EB 90 EB 90 EB 90 ------------同步字，低位在前，高位在后71 F4 01 01 01 21 ------------控制字，一组遥信，32个遥信量71 C2 04 01 01 35 ---------------次要遥测00 00 00 00 00 37 ---------------第一组遥测01 00 00 00 00 55 ---------------第二组遥测02 00 00 00 00 F3 ---------------第三组遥测03 00 00 00 00 91 ----------------第四组遥测EB 90 EB 90 EB 90---------------同步字71 B3 04 01 01 35 ---------------一般遥测00 00 00 00 00 37 ---------------第一组遥测01 00 00 00 00 55 ---------------第二组遥测02 00 00 00 00 F3 ---------------第三组遥测03 00 00 00 00 91 ----------------第四组遥测EB 90 EB 90 EB 90 ----------------同步字71 85 04 01 01 C5 ---------------电能脉冲A0 00 00 00 00 0C ----------------第一路脉冲A1 00 00 00 00 6E ----------------第二路脉冲A2 00 00 00 00 C8 ----------------第三路脉冲A3 00 00 00 00 AA ----------------第四路脉冲以下为下行报文，请注意比较其与上行报文的不同之处：EB 90 EB 90 EB 90 ----------------同步字71 61 03 01 01 EF -----------------遥控选择E0 33 00 33 00 91 ----------------对0号开关进行遥控分操作，连发3遍E0 33 00 33 00 91 ----------------33表示是遥控分E0 33 00 33 00 91 ----------------00表示是0号开关EB 90 EB 90 EB 90 -----------------同步字71 B3 03 01 01 0E -----------------遥控撤消E3 55 00 55 00 9d -----------------对0号开关的遥控分操作撤消，连发3遍E3 55 00 55 00 9d -----------------55表示遥控撤消E3 55 00 55 00 9dEB 90 EB 90 EB 90 ------------------同步字71 61 03 01 01 EF ------------------遥控选择E0 CC 00 CC 00 97 -------------------对0号开关进行遥控合操作，连发3遍E0 CC 00 CC 00 97 -------------------CC表示遥控合E0 CC 00 CC 00 97EB 90 EB 90 EB 90 -------------------同步字71 F4 03 01 01 F7 -------------------遥调升选择E4 CC 00 CC 00 18 -------------------对0号设备进行遥调升操作，连发3遍E4 CC 00 CC 00 18 -------------------CC表示遥调升E4 CC 00 CC 00 18EB 90 EB 90 EB 90 -------------------同步字71 26 03 01 01 16 -------------------遥调升撤消E7 55 00 55 00 12 -------------------对0号设备的遥调升操作撤消，连发3遍E7 55 00 55 00 12 -------------------55表示遥调升E7 55 00 55 00 12EB 90 EB 90 EB 90 ------------------同步字71 7A 02 01 01 69 ------------------对时报文EE 03 00 12 22 3F -----------------34分18秒0003毫秒EF 13 19 09 06 9E -----------------2006年09月25日19时EB 90 EB 90 EB 90 ------------------同步字71 57 03 01 01 32 ------------------设置某个数值E8 C3 00 17 00 71 ------------------将0号数据设定为23，连发3遍E8 C3 00 17 00 71 ------------------00表示选择的数据，17为设定后的数值E8 C3 00 17 00 71EB 90 EB 90 EB 90 ------------------广播命令21 9E 00 01 01 79将上述报文中的同步字更换为D7 09 D7 09 D7 09，效果是一样的。

[20424]Tx: 23 00 00 00 00 3D [20441]Tx: 24 00 00 00 00 14 [20879]Tx: 25 00 00 00 00 76 [20886]Tx: 26 00 00 00 00 D0 [20904]Tx: 27 00 00 00 00 B2 [20921]Tx: 28 00 00 00 00 82 [20943]Tx: 29 00 00 00 00 E0 [20961]Tx: 2A 00 00 00 00 46 [20984]Tx: 2B 00 00 00 00 24 [21002]Tx: 2C 00 00 00 00 0D [21491]Tx: EB 90 EB 90 EB 90 71 85 10 01 01 CC [21493]Tx: A0 00 00 00 00 0C [21504]Tx: A1 00 00 00 00 6E [21521]Tx: A2 00 00 00 00 C8 [21544]Tx: A3 00 00 00 00 AA [21890]Tx: A4 00 00 00 00 83 [21892]Tx: A5 00 00 00 00 E1 [21903]Tx: A6 00 00 00 00 47 [21921]Tx: A7 00 00 00 00 25 [21943]Tx: A8 00 00 00 00 15 [21961]Tx: A9 00 00 00 00 77 [22334]Tx: AA 00 00 00 00 D1 [22335]Tx: AB 00 00 00 00 B3 [22343]Tx: AC 00 00 00 00 9A [22361]Tx: AD 00 00 00 00 F8 [22383]Tx: AE 00 00 00 00 5E [22401]Tx: AF 00 00 00 00 3C

CDT规约解读————————————————————————————————作者：————————————————————————————————日期：CDT规约解读在电力行业，采集RTU数据经常会选择CDT规约，而物理链路上一般走串口232转485。

如果是短距离传输，不需要转发器，传输距离长了最好232转485后转光纤再转485转232，防止信号衰败丢失。

下面主要介绍CDT规约。

相对101规约、102规约和104规约，CDT规约比较简单。

调试的时候可以使用串口调试工具接收串口报文，3个eb 90 开头的即可确定是CDT规约。

转：规约要点（1）源地址和目的地址设为1。

（2）频率转发序号设置从偶数开始,通常为2点放到一个信息字内,功能码0x8A, BCD码发送。

（3）要求转发遥测值传送的是一次值,要配置系数值。

（工程转换或比例缩放）（4）转发遥测值带品质描述。

设置溢出标志：额定值小于2047的设成额定值，大于2047的设成2047,电压限值设成1.2倍额定值。

由于CDT发送的最大码值为-2048 ~ 2047,所以当最大值大于2047时要放缩发送.可计算总加遥测上传。

（5）遥测转发序列可设定:ABA ABA ABC ABA ABA ABC ABA ABA ABC D1 D2 (举例)（6）遥测分为重要遥测,次要遥测,一般遥测。

YCA32点;YCB32点;YCC其余点，遥测分配的功能码共有128个，最大传送数256。

D1遥信分配的功能码共有16个，最大传送数512.（7）每个E帧只上送一个SOE。

（8）华北网调要求远动双通道上送数据，保证其主备通道数据完全一致。

（双机并行或单机双通道）（9）事故总信号放在第一位遥信，即YX1；事故时为“1”，无事故时为“0”。

总加遥测上送。

上行信息的优先级排列顺序和传送时间要求：l 对时的子站时钟返回信息插入传送l 变位遥信、子站工作状态变化信息插入传送，要求在1s内送到主站l 遥控、升降命令的返送校核信息插入传送l 重要遥测安排在A帧传送，循环时间不大于3sl 次要遥测安排在B帧传送，循环时间一般不大于6sl 一般遥测安排在C帧传送，循环时间一般不大于20sl 遥信状态信息，包括子站工作状态信息，安排在D1帧定时传送l 电能脉冲计数值安排在D2帧定时传送l 事项顺序记录安排在E帧以帧插入方式传送下行(主站至子站)命令的优先级排列如下：l 召唤子站时钟，设置子站时钟校正值，设置子站时钟l 遥控选择、执行、撤消命令，升降选择、执行、撤消命令，设定命令l 广播命令l 复归命令l D帧传送的遥信状态、电能脉冲计数值是慢变化量，以几分钟至几十分钟循环传送。

22
主站与子站间进行以 下信息的传送
a. 遥信 b. 遥测 c. 事件顺序记录(SOE) d. 电能脉冲计数值 e. 遥控命令 f. 设定命令 g. 升降命令 h. 对时 i. 广播命令 j. 复归命令 k. 子站工作状态
23
优先级和循环时间
信息按其重要性有不同的优先级和循 环时间，以便实现国家标准《地区电网数 据采集与监控系统通用技术条件》和《远 动终端通用技术条件》所规定的要求和指 标。
33
控制字
控制字有B7 ~ B12共6字节，如图4所示。
34
图4 控制字组成
控 帧 信 源 目 校 制 字 类 息 字 站 的 站 验 节 别 数 址 址 码
控制字节
E L S D 0 0 0 1
35
控制字节说明
• E: 扩展位。当E=0 时使用表2已定义的帧类别； 当E=1 时帧类别可另行定义，以便扩展功能。 • L: 帧长度定义位。当L=0时表示本帧信息字数n 为0，既本帧没有信息字；当L=1 时表示本帧有 信息。 • S：源站址定义位 • D：目的站址定义位
信息字数
信息字数n表示该帧中所含信息字数 量，即信息字1至信息字n的总数，n=0 表示无信息字。E帧长度不得大于A帧长 E A 度。
5
控制字
b7---b0 控制字节 帧类别 信息字数 源站址 目的站址 校验码
6
71H（70H）
（遥测61H/C2H/B3H,遥信F4H、遥控61H/C2H/B3H ,SOE 26H）
遥测信息字
b7------------------b0 功能码 b7-------------------b0 b15,b14,x,x,b11---b8 b7-------------------b0 b15,b14,x,x,b11---b8 校验码
