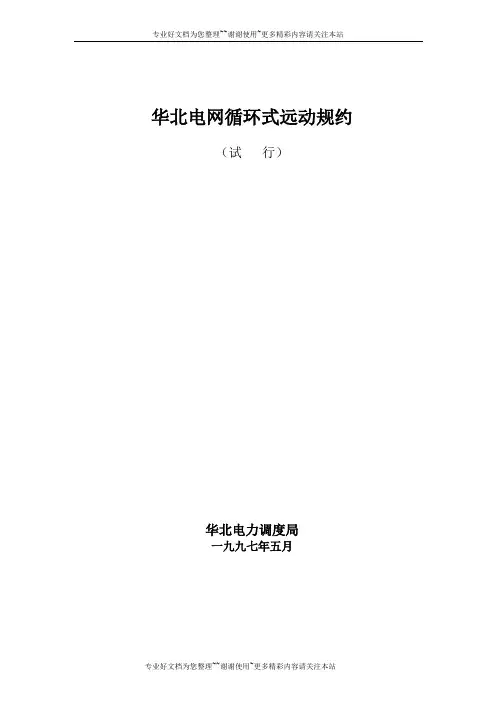

华北电网循环式远动规约（试行）华北电力调度局一九九七年五月结合华北电网调度自动化系统实际情况，以及几年来生产运行的实践,为便于生产运行维护和技术管理,统一华北电网循环数据传输(CDT)方式的远动规约，参照部颁“循环式远动规约”（中华人民共和国电力行业标准DL451—91），经讨论研究确定，华北电网CDT方式远动规约标准及技术要求如下，要求网内各有关单位认真执行。
一、规约的帧结构和字结构12、字、字节、位的排列和发码规则帧的同步字、控制字、信息字的排列规则：字节由低B1到高Bn上下排列，字节的位由高b7到低b0左右排列。
3、同步字：同步字按通道传送顺序为3组EB90H，但是由于向通道发码规则为：低字节先送，高字节后送，字节内低位先送高位后送，故写入串行口的同步字为3组D709H。
4、控制字：·控制字节：E=0时使用附录表2中已定义的帧类别；E=1时帧类别可另行定义，以便扩展功能。
L=1表示本帧有信息字；L=0表示本帧没有信息字。
S=1表示控制字源站址有内容（下行信息中源站址代表主站号，上行信息中源站址代表信息始发站号）。
D=1表示目的站的址有内容（下行信息中目的站址代表信息到达站的站号,上行信息中目 的站址代表主站的站号）；D=0表示目的站地址字节内容为FFH,即代表广播命令。
无论在上行或下行信息中若同时S=O 、D=0，则表示源站址和目的站址无意义。
· 帧类别:是用来标识此帧中信息字所传送信息的类别。
帧类别代号定义见附录表2。
· 信息字n :n 表示该帧中所含信息字的数量,n=0表示无信息字。
· 校验码:本规约采用CRC 校验,控制字和信息字都是(n,k)=(48,40)码组，生成多项式为G(X)=X 8+X 2+X+1,陪集码为FFH 。
按照上述的发码规则的顺序以G(X)模2除前5个字节，生成余式R(X)。
以R(X)作为校验码。
若用查表法,信息字和控制字基本码元的中间余式见附录 表1。
艾默生网络能源文档编号软件版本文档密级有限公司共8页MONI20U111XY110G 1.10 秘密PSM-E20监控模块用CDT-91规约拟制：余先耀张志国审核：张志国标准化：魏巍批准：柳秀鹏1、概述本文描述了PSM-E20监控模块应用于直流屏时向上级监控设备提供的CDT 91通讯规约，通过本规约可以获取直流屏的各种运行参数。
2、适用范围本文艾默生网络能源有限公司的开发人员及测试人员，也适用于采用通讯方式接入我司直流屏设备的各自动化厂家。
3、引用标准本文遵守中华人民共和国电力行业标准（DL 451—91）循环式远动规约标准。
4、物理接口通讯接口：RS232/RS485串行通讯接口。
波特率：600、1200、2400、4800、9600、19200。
字符格式：1位起始位，(无校验/奇校验/偶校验, 可设)，8位数据位，1位停止位。
5、帧5.1、帧结构帧结构如图1所示，每帧都以同步字开头，随后发送1个控制字和多个信息字，信息字的个数是可变的，其数值在控制字中有描述。
同步字控制字信息字1……信息字n图1、帧结构5.2、同步字本规约的同步字按发送的先后顺序为：EB、90、EB、90、EB、90。
5.3、控制字控制字共有B7～B126个字节，其组成如图2所示。
5.3.1 控制字节说明（如图3所示）：E：扩展位当E=0时使用表2已定义的帧类别码；当E=1时帧类别码可另行定义，以便扩展功能。
在本规约中，此位总是为0。
L：帧长定义位当L=0时表示本帧信息字数n为0，即本帧没有信息字；当L=1时表示本帧有信息字。
在本规约中，此位总是为1。
b7b0字节控制字节B7帧类别码B8信息字数B9源站址B10目的站址B11校验码B12b7 b0E L S D 0 0 0 1图3 控制字节S：源站址定义位，D：目的站址定义位5.3.2 S与D在上行及下行信息中的定义说明：在上行信息中，S=1表示控制字中源站址有内容，源站址字节即代表信息始发站的站号，即直流屏的本机地址；D=1表示目的的站址字节有内容，目的站址字节代表主站站号。

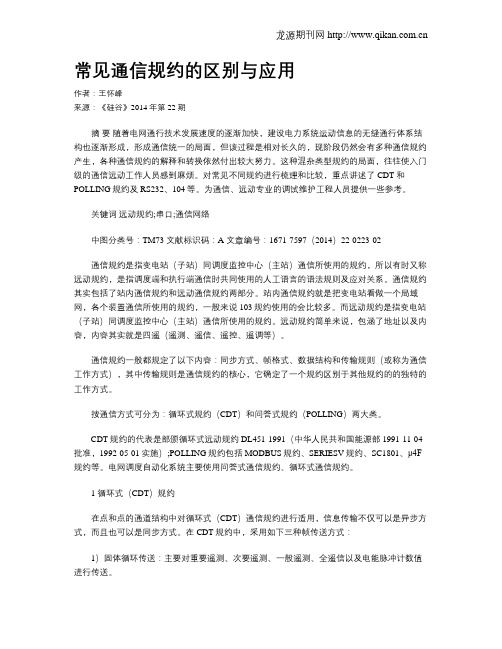

常见通信规约的区别与应用作者：王怀峰来源：《硅谷》2014年第22期摘要随着电网通行技术发展速度的逐渐加快，建设电力系统运动信息的无缝通行体系结构也逐渐形成，形成通信统一的局面，但该过程是相对长久的，现阶段仍然会有多种通信规约产生，各种通信规约的解释和转换依然付出较大努力。
这种混杂类型规约的局面，往往使入门级的通信远动工作人员感到麻烦。
对常见不同规约进行梳理和比较，重点讲述了CDT和POLLING规约及RS232、104等。
为通信、远动专业的调试维护工程人员提供一些参考。
关键词远动规约;串口;通信网络中图分类号：TM73 文献标识码：A 文章编号：1671-7597（2014）22-0223-02通信规约是指变电站（子站）同调度监控中心（主站）通信所使用的规约，所以有时又称远动规约，是指调度端和执行端通信时共同使用的人工语言的语法规则及应对关系。
通信规约其实包括了站内通信规约和远动通信规约两部分。
站内通信规约就是把变电站看做一个局域网，各个装置通信所使用的规约，一般来说103规约使用的会比较多。
而远动规约是指变电站（子站）同调度监控中心（主站）通信所使用的规约。
远动规约简单来说，包涵了地址以及内容，内容其实就是四遥（遥测、遥信、遥控、遥调等）。
通信规约一般都规定了以下内容：同步方式、帧格式、数据结构和传输规则（或称为通信工作方式），其中传输规则是通信规约的核心，它确定了一个规约区别于其他规约的的独特的工作方式。
按通信方式可分为：循环式规约（CDT）和问答式规约（POLLING）两大类。
CDT规约的代表是部颁循环式远动规约DL451-1991（中华人民共和国能源部1991-11-04批准，1992-05-01实施）;POLLING规约包括MODBUS规约、SERIESV规约、SC1801、μ4F 规约等。
电网调度自动化系统主要使用问答式通信规约、循环式通信规约。
1 循环式（CDT）规约在点和点的通道结构中对循环式（CDT）通信规约进行适用，信息传输不仅可以是异步方式，而且也可以是同步方式。

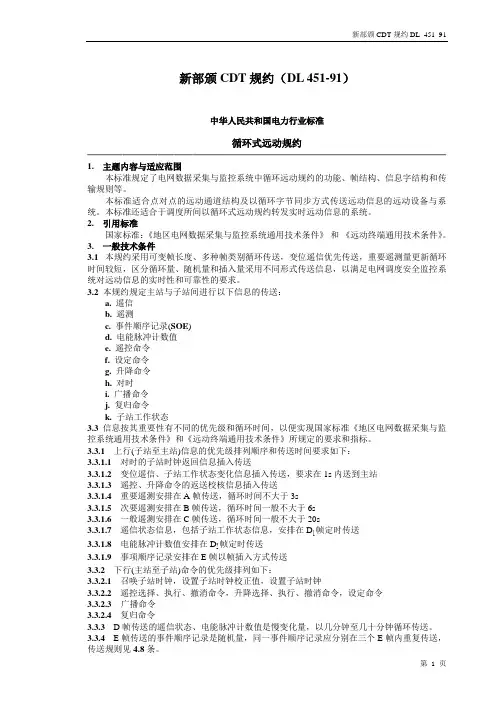

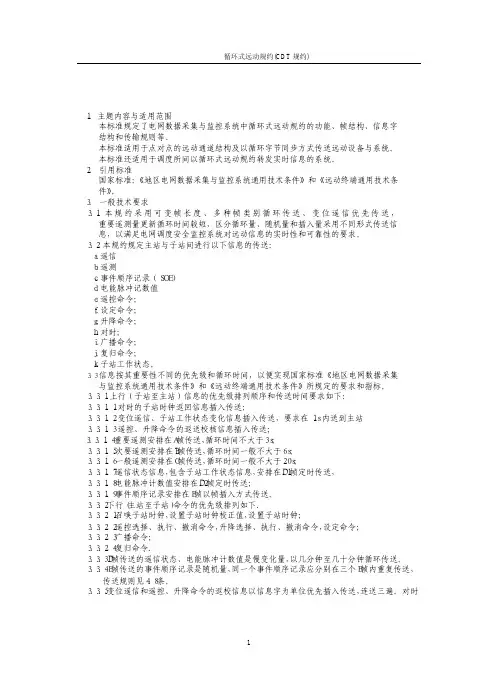

循环式远动规约 （ＣＤＴ） １．主题内容与适用范围 本标准规定了电网数据采集与监控系统中循环式远动规约的功能、帧结构、信息字结构和传输规则等。
本标准适用于点对点的远动通道结构及以循环字节同步方式传送远动设备与系统。
本标准还适用于调度所间以循环式远动规约转发实时信息的系统。
２． 引用标准 国家标准：《地区电网数据采集与监控系统通用技术条件》和《远动终端通用技术条件》。
３． 一般技术要求 ３．１本规约采用可变帧长度、多种帧类别循环传送、变位遥信优先传送， 重要遥测量更新循环时间较短，区分循环量、随机量和插入量采用不同形式传送信息，以满足电网调度安全监控系统对远动信息的实时性和可靠性的要求。
３．２ 本规约规定主站与子站间进行以下信息的传送： ａ．遥信 ｂ．遥测 ｃ．事件顺序记录（ＳＯＥ） ｄ．电能脉冲记数值 ｅ．遥控命令； ｆ．设定命令； ｇ．升降命令； ｈ．对时； ｉ．广播命令； ｊ．复归命令； ｋ．子站工作状态。
３．３ 信息按其重要性不同的优先级和循环时间，以便实现国家标准《地区电网数据采集与监控系统通用技术条件》和《远动终端通用技术条件》所规定的要求和指标。
３．３．１上行（子站至主站）信息的优先级排列顺序和传送时间要求如下： ３．３．１．１对时的子站时钟返回信息插入传送； ３．３．１．２变位遥信、子站工作状态变化信息插入传送，要求在１ｓ内送到主站 ３．３．１．３遥控、升降命令的返送校核信息插入传送； ３．３．１．４重要遥测安排在Ａ帧传送，循环时间不大于３ｓ； ３．３．１．５次要遥测安排在Ｂ帧传送，循环时间一般不大于６ｓ； ３．３．１．６一般遥测安排在Ｃ帧传送，循环时间一般不大于２０ｓ； ３．３．１．７遥信状态信息，包含子站工作状态信息，安排在Ｄ１帧定时传送， ３．３．１．８电能脉冲计数值安排在Ｄ２帧定时传送； ３．３．１．９事件顺序记录安排在Ｅ帧以帧插入方式传送。
３．３．２下行（主站至子站）命令的优先级排列如下． ３．３．２．１召唤子站时钟，设置子站时钟校正值，设置子站时钟； ３．３．２．２遥控选择、执行、撤消命令，升降选择、执行、撤消命令，设定命令； ３．３．２．３广播命令； ３．３．２．４复归命令． ３．３．３Ｄ帧传送的遥信状态、电能脉冲计数值是慢变化量，以几分钟至几十分钟循环传送。
关于：五防通信规约
采用《循环式远动规约》（CDT DL 451-91），并在此规约上进行扩充。
闭锁方接收现场的遥信、遥测，循环发送模拟盘上的虚遥信。
闭锁方具有遥控、五防遥控闭锁功能。
除传送虚遥信、五防遥控闭锁功能外，均采用标准CDT DL451-91 实现，增加的这两项功能实现说明如下：
一：虚遥信功能
增加传送虚遥信功能，在CDT 规约上进行扩展。
格式为：
采用遥信相同的数据格式，帧类别码由 F4 变为 A8，功能码为00H--1FH,共32个，支持最大虚遥信点数为1024，其他定义不变。
由闭锁方循环发送。
二：遥控闭锁
五防闭锁后台遥控功能，同样在CDT 规约上扩充。
过程如图一，信息字格式如图二：
监控
闭锁
图一：五防遥控闭锁过程
帧类别码：请求五防解锁为：57H
五防解锁应答为：D9H
五防遥控闭锁功能过程如下:
监控要操作某一台设备时,向闭锁方发送“请求五防解锁”，闭锁方进行五防判断后，向监控方发送“五防解锁应答”。
CCH ：合解锁。
33H ： 分解锁。
FFH：闭锁。
cdt规约解析？
答：CDT规约，全称为“循环式远动规约”，是一种在电网数据采集与监控系统中使用的通信规约。
它规定了循环式远动规约的功能、帧结构、信息字结构和传输规则等内容。
CDT规约主要适用于点对点的远动通道结构，以及采用循环字节同步方式传送远动信息的远动设备与系统。
这种规约也可以用于调度所间以循环式远动规约转发实时远动信息的系统。
CDT规约的特点包括：
1.可变帧长度：CDT规约允许帧长度可变，这使得它能够适应不同长度的数据传输需求。
2. 多种帧类别循环传送：CDT规约定义了多种帧类别，这些帧类别会按照一定的顺序循环传送，确保数据的实时性和准确性。
3.变位遥信优先传送：在CDT规约中，当发生变位遥信时，会优先传送这些变位信息，以确保重要信息的及时传递。
4.重要遥测量更新循环时间较短：CDT规约对于重要遥测量的更新循环时间较短，这有助于及时反映电网的实时状态。
5.区分循环量、随机量和插入量：CDT规约采用不同的形式传送循环量、随机量和插入量，以确保数据的正确性和可靠性。
在解析CDT规约时，需要了解其基本格式和传输规则。
通常，CDT报文由同步字、控制字、信息字等部分组成。
同步字用于标识报文的开始和结束，控制字则包含了报文的控制信息，如源站址、目的站址等。
信息字则包含了实际的数据内容。
在解析过程中，需要根据同步字和控制字的信息来正确解析出数据内容，并进行相应的处理。
