一、CDT规约1．CDT规约的传送内容a.遥信b.遥测c.事件顺序记录（SOE）d.电能脉冲记数值e.遥控命令；f.设定命令；g.升降命令；h.对时；i.广播命令；j.复归命令；k.子站工作状态。
2．CDT规约帧结构同步字目前有两种，分别是：a．EB 90 EB 90 EB 90b．D7 09 D7 09 D7 09控制字因传送内容、传送方向不同而意义有所不同。
在我们调试过程中，一般是通过我公司的通信管理器向对方调度发送遥信、遥测、SOE、电度报文等。
这里就我们称调度侧为主站，变电站侧为子站。
当子站向主站发送信息时称为上行，当主站向子站发送信息称为下行。
71 61 05 01 01 92（重要遥测报文帧的控制字）其中：71 是控制字节61 是帧类别，表示该帧传送的是重要遥测帧05 是信息字数，表示一共发送了5组重要遥测，每组两个遥测量。
01 是源站地址，在实际使用中一般是发送的一方，如通信管理器向调度发送报文01 是目的地址，在实际使用中一般是接收的一方，如通信管理器接收直流屏的报文92 是校验码信息字用来表示传送的相关量的状态和数值。
CDT报文的具体格式请参加附件。
3．实际报文举例EB 90 EB 90 EB 90 ------------同步字71 61 05 01 01 92 ------------控制字，5组重要遥测，低位在前，高位在后00 00 00 74 00 09 ------------信息字1，第一组遥测，码值为0000，007401 6F 28 01 28 C5 -----------信息字2，第二组遥测，码值为286F，280102 56 28 DC 00 E7 -----------信息字3，第三组遥测，码值为2856，00DC03 60 00 00 00 0C ------------信息字4，第四组遥测，码值为0060，000004 00 00 00 00 70 -------------信息字5，第五组遥测，码值为0000，0000同理：EB 90 EB 90 EB 90 ------------同步字，低位在前，高位在后71 F4 01 01 01 21 ------------控制字，一组遥信，32个遥信量71 C2 04 01 01 35 ---------------次要遥测00 00 00 00 00 37 ---------------第一组遥测01 00 00 00 00 55 ---------------第二组遥测02 00 00 00 00 F3 ---------------第三组遥测03 00 00 00 00 91 ----------------第四组遥测EB 90 EB 90 EB 90---------------同步字71 B3 04 01 01 35 ---------------一般遥测00 00 00 00 00 37 ---------------第一组遥测01 00 00 00 00 55 ---------------第二组遥测02 00 00 00 00 F3 ---------------第三组遥测03 00 00 00 00 91 ----------------第四组遥测EB 90 EB 90 EB 90 ----------------同步字71 85 04 01 01 C5 ---------------电能脉冲A0 00 00 00 00 0C ----------------第一路脉冲A1 00 00 00 00 6E ----------------第二路脉冲A2 00 00 00 00 C8 ----------------第三路脉冲A3 00 00 00 00 AA ----------------第四路脉冲以下为下行报文，请注意比较其与上行报文的不同之处：EB 90 EB 90 EB 90 ----------------同步字71 61 03 01 01 EF -----------------遥控选择E0 33 00 33 00 91 ----------------对0号开关进行遥控分操作，连发3遍E0 33 00 33 00 91 ----------------33表示是遥控分E0 33 00 33 00 91 ----------------00表示是0号开关EB 90 EB 90 EB 90 -----------------同步字71 B3 03 01 01 0E -----------------遥控撤消E3 55 00 55 00 9d -----------------对0号开关的遥控分操作撤消，连发3遍E3 55 00 55 00 9d -----------------55表示遥控撤消E3 55 00 55 00 9dEB 90 EB 90 EB 90 ------------------同步字71 61 03 01 01 EF ------------------遥控选择E0 CC 00 CC 00 97 -------------------对0号开关进行遥控合操作，连发3遍E0 CC 00 CC 00 97 -------------------CC表示遥控合E0 CC 00 CC 00 97EB 90 EB 90 EB 90 -------------------同步字71 F4 03 01 01 F7 -------------------遥调升选择E4 CC 00 CC 00 18 -------------------对0号设备进行遥调升操作，连发3遍E4 CC 00 CC 00 18 -------------------CC表示遥调升E4 CC 00 CC 00 18EB 90 EB 90 EB 90 -------------------同步字71 26 03 01 01 16 -------------------遥调升撤消E7 55 00 55 00 12 -------------------对0号设备的遥调升操作撤消，连发3遍E7 55 00 55 00 12 -------------------55表示遥调升E7 55 00 55 00 12EB 90 EB 90 EB 90 ------------------同步字71 7A 02 01 01 69 ------------------对时报文EE 03 00 12 22 3F -----------------34分18秒0003毫秒EF 13 19 09 06 9E -----------------2006年09月25日19时EB 90 EB 90 EB 90 ------------------同步字71 57 03 01 01 32 ------------------设置某个数值E8 C3 00 17 00 71 ------------------将0号数据设定为23，连发3遍E8 C3 00 17 00 71 ------------------00表示选择的数据，17为设定后的数值E8 C3 00 17 00 71EB 90 EB 90 EB 90 ------------------广播命令21 9E 00 01 01 79将上述报文中的同步字更换为D7 09 D7 09 D7 09，效果是一样的。

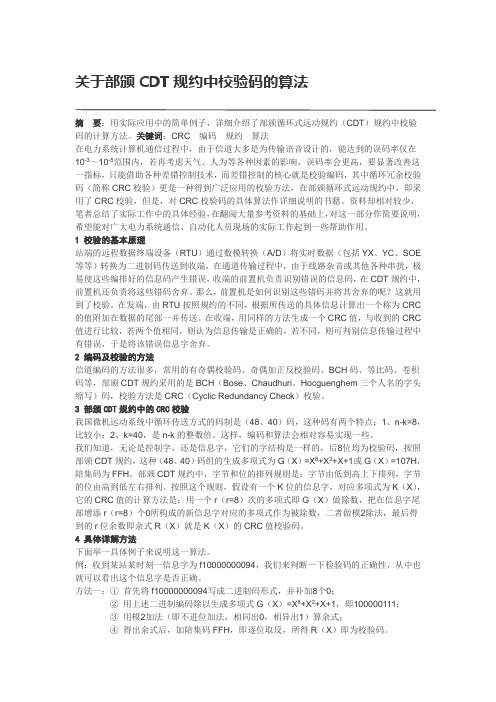

关于部颁CDT规约中校验码的算法摘要：用实际应用中的简单例子，详细介绍了部颁循环式远动规约（CDT）规约中校验码的计算方法。
关键词：CRC 编码规约算法在电力系统计算机通信过程中，由于信道大多是为传输语音设计的，能达到的误码率仅在10-3～10-5范围内，若再考虑天气、人为等各种因素的影响，误码率会更高，要显著改善这一指标，只能借助各种差错控制技术，而差错控制的核心就是校验编码，其中循环冗余校验码（简称CRC校验）更是一种得到广泛应用的校验方法，在部颁循环式远动规约中，即采用了CRC校验，但是，对CRC校验码的具体算法作详细说明的书籍、资料却相对较少，笔者总结了实际工作中的具体经验，在翻阅大量参考资料的基础上，对这一部分作简要说明，希望能对广大电力系统通信、自动化人员现场的实际工作起到一些帮助作用。
1 校验的基本原理站端的远程数据终端设备（RTU）通过数模转换（A/D）将实时数据（包括YX、YC、SOE 等等）转换为二进制码传送到收端，在通道传输过程中，由于线路杂音或其他各种串扰，极易使这些编排好的信息码产生错误，收端的前置机负责识别错误的信息码，在CDT规约中，前置机还负责将这些错码舍弃。
那么，前置机是如何识别这些错码并将其舍弃的呢？这就用到了校验。
在发端，由RTU按照规约的不同，根据所传送的具体信息计算出一个称为CRC 的值附加在数据的尾部一并传送。
在收端，用同样的方法生成一个CRC值，与收到的CRC 值进行比较，若两个值相同，则认为信息传输是正确的，若不同，则可判别信息传输过程中有错误，于是将该错误信息字舍弃。
2 编码及校验的方法信道编码的方法很多，常用的有奇偶校验码、奇偶加正反校验码、BCH码、等比码、卷积码等，部颁CDT规约采用的是BCH（Bose、Chaudhuri、Hocguenghem三个人名的字头缩写）码，校验方法是CRC（Cyclic Redundancy Check）校验。
支持报文类型码上行：61H：重要遥测(A帧)C2H：次要遥测(B帧)B3H：一般遥测(C帧)F4H：遥信状态(D1帧)85H：电能脉冲计数值(D2帧)26H：事件顺序记录(E帧)下行：61H：遥控选择C2H：遥控执行B3H：遥控撤销F4H：升降选择85H：升降执行26H：升降撤销7AH：设置时钟命令0BH：设置时钟校正值4CH：召唤子站时钟3DH：复归命令9EH：广播命令配置CDT规约1）通道类型选择中选择串口，单击下一步；2）串口规约选择中选择CDT规约，单击下一步；3）串口参数设置中选择相应的参数，这些参数的设置是根据现场的传输参数来确定，配置完毕后单击下一步；4）高级配置中，是否使用该通道对计算机校时：是否允许该通道的主站对本台计算机校时，如果有GPS则本设置无效；校时基准年份：由于规约下传的时间只是一个十六进制数，因此必须加上这个基数年转换成现在的千年时间，这个时间一般由调度端指定，默认为2000；完成设置后单击下一步。
5）、设置CDT规约功能码默认选择为71，如果有特殊要求可以根据情况选择70；设置完成后单击下一步。
6）、CDT高级设置主站地址：发送报文中的目的站号，即主站的地址编号；子站地址：发送报文中的源站址，即本站在整个调度系统中的地址编号；帧间延时：发送一帧后停顿的时间间隔，一般为0；是否上送子站工作状态：一般此项不打勾；最大转发个数：一般采用默认设置；帧序列：提供32组组帧方式可自己排列帧发送顺序，第一帧一般设为D帧，如用户无特殊要求建议采用默认的帧发送序列；设置完毕单击下一步。
7）、完成再次确认您的设置，如果无错误，单击完成即可完成配置配置通道转发表1、在数据库中选择要转发的点1）、测量库：是否发送：如果打勾则该点转发上送，否则该点不上送；规约量程：对于CDT规约量程为2048；变比：用于将二次值转换为一次值的CT或PT变比；2）、遥信库：是否发送：如果打勾则该点转发上送，否则该点不上送；单双点：根据点表来确定；SOE：打勾则该点遥信变位触发一个SOE，否则不触发；3）、遥脉库：是否发送：如果打勾则该点转发上送，否则该点不上送；4）、遥控库：是否发送：如果打勾则该点转发上送，否则该点不上送；是否直控：如果该点为直控则打勾，否则为选控点（根据点表来设定）5）、SOE库：是否发送：如果打勾则该点转发上送，否则该点不上送；单双点：根据点表来确定。
1. 主题内容与适应范围本标准规定了电网数据采集与监控系统中循环远动规约的功能、帧结构、信息字结构和传输规则等。
本标准适合点对点的远动通道结构及以循环字节同步方式传送远动信息的远动设备与系统。
本标准还适合于调度所间以循环式远动规约转发实时远动信息的系统。
2. 引用标准国家标准：《地区电网数据采集与监控系统通用技术条件》和《远动终端通用技术条件》。
3. 一般技术条件3.1 本规约采用可变帧长度、多种帧类别循环传送，变位遥信优先传送，重要遥测量更新循环时间较短，区分循环量、随机量和插入量采用不同形式传送信息，以满足电网调度安全监控系统对远动信息的实时性和可靠性的要求。
3.2 本规约规定主站与子站间进行以下信息的传送：a. 遥信b. 遥测c. 事件顺序记录(SOE)d. 电能脉冲计数值e. 遥控命令f. 设定命令g. 升降命令h. 对时i. 广播命令j. 复归命令k. 子站工作状态3.3 信息按其重要性有不同的优先级和循环时间，以便实现国家标准《地区电网数据采集与监控系统通用技术条件》和《远动终端通用技术条件》所规定的要求和指标。
3.3.1 上行(子站至主站)信息的优先级排列顺序和传送时间要求如下：3.3.1.1对时的子站时钟返回信息插入传送3.3.1.2 变位遥信、子站工作状态变化信息插入传送，要求在1s内送到主站3.3.1.3遥控、升降命令的返送校核信息插入传送3.3.1.4重要遥测安排在A帧传送，循环时间不大于3s3.3.1.5 次要遥测安排在B帧传送，循环时间一般不大于6s3.3.1.6 一般遥测安排在C帧传送，循环时间一般不大于20s3.3.1.7遥信状态信息，包括子站工作状态信息，安排在D1帧定时传送3.3.1.8电能脉冲计数值安排在D2帧定时传送3.3.1.9事项顺序记录安排在E帧以帧插入方式传送3.3.2 下行(主站至子站)命令的优先级排列如下：3.3.2.1 召唤子站时钟，设置子站时钟校正值，设置子站时钟3.3.2.2遥控选择、执行、撤消命令，升降选择、执行、撤消命令，设定命令3.3.2.3广播命令3.3.2.4 复归命令3.3.3D帧传送的遥信状态、电能脉冲计数值是慢变化量，以几分钟至几十分钟循环传送。
通讯规约（CDT）
恒力电源集团
附录C
CDT通讯规约（循环远动规约）
采用循环发送方式，通讯参数如下：波特率：2400 bps，1位起始位，1位停止位，无奇偶校验位。
主要遥测数据，（共11个）：
注：电流数据的系数为：0.1或0.01，温度的系数为：0.1
次要遥测数据（不同系统，数量可能不同，有些设备无该数据）：
遥信数据（共1个）：
报警信息：相应位=1表示有报警，相应位=0表示该报警未发生！
B0-B15保留
B16: 输入电压低B17: 输入电压高
B18: 电池电压低B19: 电池电压高
B20: 电池充电过流B21: 控制母线电压低B22: 控制母线电压高B23: 控制母线过流B24: 控制母线绝缘不良B25: 模块温度高B26: 旁路电压低B27: 旁路电压高
B28: 主入缺相B29: 备入缺相
B30: 单只电池电压低B31: 单只电池电压高具体信息格式如下：
次要遥测量发送信息为：（共计66个字节），共9信息桢，每桢包含两只单只电池电压。
低位在前，高位在后。
数据需要除10。
同步字控制字
遥信状态：（共计24个字节）。

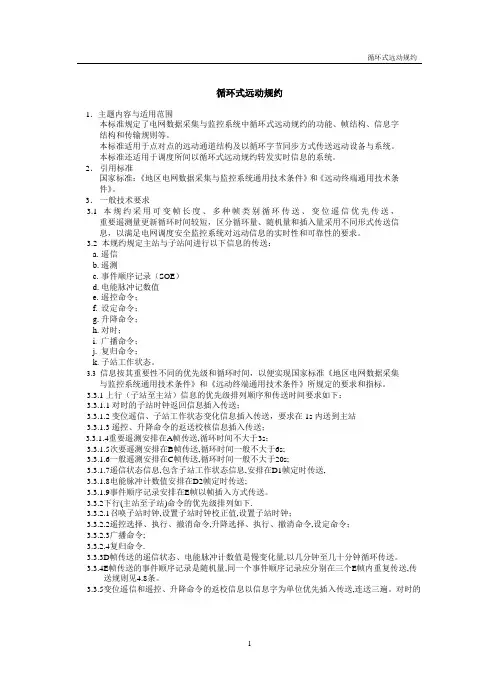

循环式远动规约1．主题内容与适用范围本标准规定了电网数据采集与监控系统中循环式远动规约的功能、帧结构、信息字结构和传输规则等。
本标准适用于点对点的远动通道结构及以循环字节同步方式传送远动设备与系统。
本标准还适用于调度所间以循环式远动规约转发实时信息的系统。
2．引用标准国家标准：《地区电网数据采集与监控系统通用技术条件》和《远动终端通用技术条件》。
3．一般技术要求3.1本规约采用可变帧长度、多种帧类别循环传送、变位遥信优先传送，重要遥测量更新循环时间较短，区分循环量、随机量和插入量采用不同形式传送信息，以满足电网调度安全监控系统对远动信息的实时性和可靠性的要求。
3.2 本规约规定主站与子站间进行以下信息的传送：a.遥信b.遥测c.事件顺序记录（SOE）d.电能脉冲记数值e.遥控命令；f.设定命令；g.升降命令；h.对时；i.广播命令；j.复归命令；k.子站工作状态。
3.3信息按其重要性不同的优先级和循环时间，以便实现国家标准《地区电网数据采集与监控系统通用技术条件》和《远动终端通用技术条件》所规定的要求和指标。
3.3.1上行（子站至主站）信息的优先级排列顺序和传送时间要求如下：3.3.1.1对时的子站时钟返回信息插入传送；3.3.1.2变位遥信、子站工作状态变化信息插入传送，要求在1s内送到主站3.3.1.3遥控、升降命令的返送校核信息插入传送；3.3.1.4重要遥测安排在A帧传送,循环时间不大于3s；3.3.1.5次要遥测安排在B帧传送,循环时间一般不大于6s;3.3.1.6一般遥测安排在C帧传送,循环时间一般不大于20s;3.3.1.7遥信状态信息,包含子站工作状态信息,安排在D1帧定时传送,3.3.1.8电能脉冲计数值安排在D2帧定时传送;3.3.1.9事件顺序记录安排在E帧以帧插入方式传送。
3.3.2下行(主站至子站)命令的优先级排列如下.3.3.2.1召唤子站时钟,设置子站时钟校正值,设置子站时钟；3.3.2.2遥控选择、执行、撤消命令,升降选择、执行、撤消命令,设定命令；3.3.2.3广播命令;3.3.2.4复归命令.3.3.3D帧传送的遥信状态、电能脉冲计数值是慢变化量,以几分钟至几十分钟循环传送。
1. 主题内容与适应范围本标准规定了电网数据采集与监控系统中循环远动规约的功能、帧结构、信息字结构和传输规则等。
本标准适合点对点的远动通道结构及以循环字节同步方式传送远动信息的远动设备与系统。
本标准还适合于调度所间以循环式远动规约转发实时远动信息的系统。
2. 引用标准国家标准：《地区电网数据采集与监控系统通用技术条件》和《远动终端通用技术条件》。
3. 一般技术条件3.1 本规约采用可变帧长度、多种帧类别循环传送，变位遥信优先传送，重要遥测量更新循环时间较短，区分循环量、随机量和插入量采用不同形式传送信息，以满足电网调度安全监控系统对远动信息的实时性和可靠性的要求。
3.2 本规约规定主站与子站间进行以下信息的传送：a. 遥信b. 遥测c. 事件顺序记录(SOE)d. 电能脉冲计数值e. 遥控命令f. 设定命令g. 升降命令h. 对时i. 广播命令j. 复归命令k. 子站工作状态3.3 信息按其重要性有不同的优先级和循环时间，以便实现国家标准《地区电网数据采集与监控系统通用技术条件》和《远动终端通用技术条件》所规定的要求和指标。
3.3.1 上行(子站至主站)信息的优先级排列顺序和传送时间要求如下：3.3.1.1对时的子站时钟返回信息插入传送3.3.1.2 变位遥信、子站工作状态变化信息插入传送，要求在1s内送到主站3.3.1.3遥控、升降命令的返送校核信息插入传送3.3.1.4重要遥测安排在A帧传送，循环时间不大于3s3.3.1.5 次要遥测安排在B帧传送，循环时间一般不大于6s3.3.1.6 一般遥测安排在C帧传送，循环时间一般不大于20s3.3.1.7遥信状态信息，包括子站工作状态信息，安排在D1帧定时传送3.3.1.8电能脉冲计数值安排在D2帧定时传送3.3.1.9事项顺序记录安排在E帧以帧插入方式传送3.3.2 下行(主站至子站)命令的优先级排列如下：3.3.2.1 召唤子站时钟，设置子站时钟校正值，设置子站时钟3.3.2.2遥控选择、执行、撤消命令，升降选择、执行、撤消命令，设定命令3.3.2.3广播命令3.3.2.4 复归命令3.3.3D帧传送的遥信状态、电能脉冲计数值是慢变化量，以几分钟至几十分钟循环传送。
3.3.4 E 帧传送的事件顺序记录是随机量，同一事件顺序记录应分别在三个E 帧内重复传送，传送规则见4.8条。
4. 帧4.1 帧结构帧结构如图1所示。
每帧都以同步字开头，并有控制字，除少数帧外均应有信息字。
信4.2 字、字节、位的排列和发码规则帧的同步字、控制字、信息字的排列规则：字节由低B 1到高B n 上下排列、字节的位由高b 7到低b 0左右排列，如图2所示。
B 1字节 B 2字节 图2 字节排列4.3 同步字同步字按通道传送顺序分为3组EB 90H ，即1110、1011、1001、0000，……。
为保证通道中的传送顺序，写入串行口的同步字排列格式见图3。
4.4 控制字控制字有B 7 ~ B 12共6字节，如图4所示。
4.4.1 控制字节说明：E: 扩展位。
当E =0 时使用表2已定义的帧类别；当E =1 时帧类别可另行定义，以便扩展功能。
L: 帧长度定义位。
当L =0时表示本帧信息字数n 为0，既本帧没有信息字；当L =1 时表示本帧有信息。
bb b bB1字节 B2字节 B3字节 B4字节 B7 B8 B9 B10b b B5字节 B6字节 B11 B12 (a) 图3同步字排列格式 图4控制字 (a) 控制字组成； (b) 控制字节S ：源站址定义位 D ：目的站址定义位4.4.2 S 与D 在上行及下行信息中的定义说明：在上行信息中，S =1表示控制字中源站址有内容，源站址字节代表信息始发站的站号，即子站站号；D =1表示目的站址字节有内容，目的站址字节代表主站站号。
在下行信息中，S =1表示源站址字节有内容，源站址字节代表主站站号；D =1表示目的站址字节有内容，即代表信息到达站的站号；D =0表示目的站址字节内容为FFH ，即代表广播命令，所有站同时并执行此命令。
在上述的上行信息和下行信息中，若同时S =0 且D =0，则表示源站址和目的站址无意义。
4.5生成多项式和中间余式表本规约采用CRC校验，控制字和信息字都是(n，k)=(48，40) 码组。
生成多项式为G(X)=X8+X2+X+1，陪集码为FFH。
按4.2条所述发码规则的顺序以G(X)模2除前5个字节，生成余式R(X)，以R(X) 作为校验码。
若用查表法，信息字、控制字基本码元的中间余式见表1。
4.6 帧类别本规约定义的帧类别码及含义见表2。
4.7 信息字数信息字数n表示该帧中所含信息字数量，即信息字1至信息字n的总数，n=0表示无信息字。
E帧长度不得大于A帧长度。
4.8 帧系列及信息字传送规则4.8.1在规定循环时间的前提下，帧系列可以根据要求任意组织。
组织方式详见附录A。
4.8.2 帧系列采用下列三种方式传送4.8.2.1 固定循环传送，用于传送A 、B 、C 、D 1及D 2帧，见附录A 2、A 3、A 4。
4.8.2.2 帧插入传送，用于传送E 帧，见附录A 2、A 3、A 4例。
SOE 可能连续出现，当轮到送E 帧时用软件指针定好发送界限，后续出现的归下次再送。
4.8.2.3 信息字随机插入传送，用于传送下列三种信息：a. 对时的子站时钟返回信息b. 变位遥信c. 遥控、升降命令的返校信息4.8.3 上述4.8.2.3条信息一出现就应插入当前帧的信息字传送，但需遵守以下规则： 4.8.3.1变位遥信、遥控和升降命令的返校信息连续插送三遍，对时的子站时钟返回信息才插入一遍4.8.3.2 变位遥信、遥控和升降命令的返校信息连续插送三遍必须在同一帧内，不许跨帧。
若本帧不够连续插送三遍，全部改到下帧进行4.8.3.3被插的帧若是A 、B 、C 或D 帧，则原信息字被取代，原帧长度不变，若是E 帧则应在SOE 完整字之间插入，帧长度相应加长，见附录A 的A 5例。
4.8.4 子站加电或重新复位后，帧系列应从D 1帧开始传送。
4.8.5 遥控、设定和升降命令过程中若出现变位遥信则自动取消该命令，并将子站工作状态信息通知主站。
4.8.6 下行通道中不发命令时应连续发送同步码。
bb5 信息字 5.1信息字结构每个信息字由Bn~Bn+5共 6个字节构成：功能信息、 码1个字节，信息、数据码4个字节和校验码1个字 数据 节，其通用格式如图5所示。
Bn Bn+1 Bn+2Bn+3Bn+4Bn+55.2 功能码定义功能码有256个（00H~FFH ），分别代表不同信息用途，具体分配见表3。
6 上行信息字格式6.1 遥测遥测信息字格式见图6。
6.2 总加遥测总加遥测信息字格式见图7。
6.3 遥信遥信信息字格式见图8。
6.4 电能脉冲计数值电能脉冲计数值信息字格式见图9。
6.5 水位水位信息字格式见图10。
b 7 b 0 图6说明： 遥测 i 遥测 i+1Bn 字节 Bn+1 Bn+2 Bn+3 Bn+4 Bn+5（1）每个信息字传送两路遥测量。
（2）b 11~ b 0传送一路模拟量，以二进制码表示。
b 11=0时为正数，b 11=1时为负数，以2的补码表示。
（3）b 14=1表示溢出，b 15=1表示数无效。
图6 遥测信息字格式b7 b0图7说明：总加i 总加i+1Bn字节Bn+1Bn+2Bn+3Bn+4Bn+5（1）用于传送总加遥测量。
（2）一个信息字传送两路总加遥测。
（3）b15~ b0传送一路总加量，以二进制码表示。
b15=0时为正数，b15=1时为负数，以2的补码表示负数。
图7 总加遥测信息字格式b7 b0图8说明：遥信i 遥信i+1Bn字节Bn+1Bn+2Bn+3Bn+4Bn+5（1）每个遥信字含16个状态位。
（2）状态位定义：b=0表示断路器或刀闸状态为断开、继电保护未动作；b=1表示断路器或刀闸状态为闭合、继电保护动作。
（3）b0~ b15分别表示0~15路遥信。
图8 遥信信息字格式注：b0~ b15分别表示0~15路遥信。
Bn字节Bn+1Bn+2Bn+3Bn+4Bn+5图9说明：（1）一个信息字传送一路电能脉冲计数值，定时传送。
定时可以是整点，或30min，也可以由广播命令决定。
（2）b23~ b0位代表电能脉冲计数值，推荐用二进制码表示。
（3）b31= 1表示数无效；b29= 0表示数为二进制码，b29 = 1表示数为BCD码。
BCD码格式同6.5水位信息字格式。
（4）b27 ~ b24 位作为扩展用。
6.6 频率(数字式)频率信息字格式见图11。
6.7事件顺序记录（SOE）事件顺序记录信息字格式见图12。
6.8子站工作状态子站工作状态信息字格式见图13。
bb bbBn 字节 Bn+1 Bn+2 频率1 Bn+3Bn+4 频率2 Bn+5 Bn 字节Bn+1 Bn+2 Bn+3 Bn+4 Bn+5 图10 水位信息字格式 图11 频率信息字格式 图10说明：（1）以6位BCD 码表示水位，最大值为9999.99m ； （2）水位为慢变化量，可安排在D 或B 、C 帧传送。
图11 说明：以4位BCD 码表示频率，如49.99Hz 。
Bn 字节 Bn+1 Bn+2 Bn+3 Bn+4 Bn+5Bn+6字节Bn+7 Bn+8 Bn+9Bn+10Bn+11 图12 事件顺序记录信息字格式 (a)毫秒～分； (b)时～日 图12说明：(1) 功能码1与功能码2应成对，前者用80H 、后者用81H ；(2) 时间与对象号均用二进制码表示，最后第(Bn+10)字节中b 15=1表示开关状态为闭合或继电保护动作，b 15=0表示开关状态为断开或继电保护未动作。
注：每对信息字在同一帧内连续发送3遍。
Bn 字节 Bn+1 Bn+2Bn+3Bn+4Bn+5 图13说明：（1）b 15 ~ b 0表示内部检测的异常状态b 0=1 随机存储器（RAM ）异常； b 1=1变位遥信使遥控、升降、设定命令取消； b 2=1遥测子系统异常； b 3=1遥信子系统异常；b 4=1遥调子系统异常； b 5=1遥控子系统异常； b 6=1当地显示子系统异常； b 7为电源合上位（电源合上后置“1”，对时完成后清“0”）；b 8 ~ b 15自行定义。
（2）b 31~ b 16表示外部接入的异常状态或信息b 16=1不中断电源(UPS)异常； b 17=1下行通道异常；b 18=1遥控转当地； b 19=1无人值班转有人值班； b 20=1自动发电控制(AGC)开关未合上； b 21~ b 31自行定义。
7 命令格式 7.1 遥控命令遥控过程及遥控帧结构如图14所示。
