电工接线原则

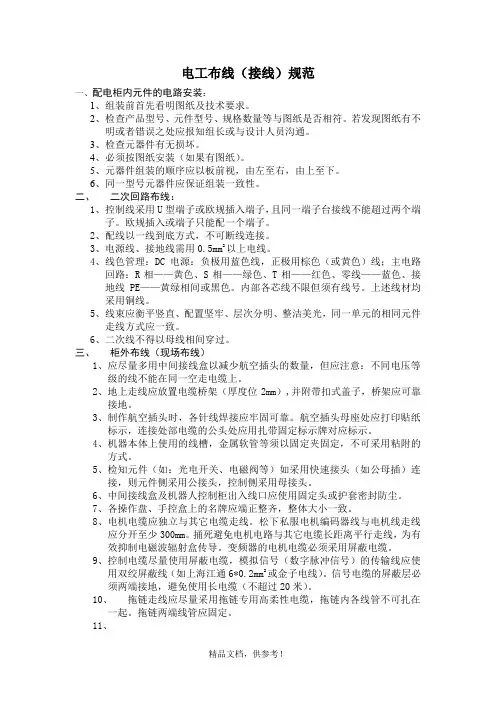

电工布线（接线）规范一、配电柜内元件的电路安装：1、组装前首先看明图纸及技术要求。

2、检查产品型号、元件型号、规格数量等与图纸是否相符。

若发现图纸有不明或者错误之处应报知组长或与设计人员沟通。

3、检查元器件有无损坏。

4、必须按图纸安装（如果有图纸）。

5、元器件组装的顺序应以板前视，由左至右，由上至下。

6、同一型号元器件应保证组装一致性。

二、二次回路布线：1、控制线采用U型端子或欧规插入端子，且同一端子台接线不能超过两个端子。

欧规插入或端子只能配一个端子。

2、配线以一线到底方式，不可断线连接。

3、电源线、接地线需用0.5mm2以上电线。

4、线色管理：DC电源：负极用蓝色线，正极用棕色（或黄色）线；主电路回路：R相——黄色、S相——绿色、T相——红色、零线——蓝色、接地线PE——黄绿相间或黑色。

内部各芯线不限但须有线号。

上述线材均采用铜线。

5、线束应衡平竖直、配置坚牢、层次分明、整洁美光，同一单元的相同元件走线方式应一致。

6、二次线不得以母线相间穿过。

三、柜外布线（现场布线）1、应尽量多用中间接线盒以减少航空插头的数量，但应注意：不同电压等级的线不能在同一空走电缆上。

2、地上走线应放置电缆桥架（厚度位2mm）,并附带扣式盖子，桥架应可靠接地。

3、制作航空插头时，各针线焊接应牢固可靠。

航空插头母座处应打印贴纸标示，连接处部电缆的公头处应用扎带固定标示牌对应标示。

4、机器本体上使用的线槽，金属软管等须以固定夹固定，不可采用粘附的方式。

5、检知元件（如：光电开关、电磁阀等）如采用快速接头（如公母插）连接，则元件侧采用公接头，控制侧采用母接头。

6、中间接线盒及机器人控制柜出入线口应使用固定头或护套密封防尘。

7、各操作盘、手控盒上的名牌应端正整齐，整体大小一致。

8、电机电缆应独立与其它电缆走线。

松下私服电机编码器线与电机线走线应分开至少300mm。

捅死避免电机电路与其它电缆长距离平行走线，为有效抑制电磁波辐射盒传导。

电工接线方法和标准电工接线是电气工程中非常重要的一环，它直接关系到电路的安全性和可靠性。

在进行电工接线时，我们需要严格按照相关的标准和方法进行操作，以确保电路的正常运行和使用安全。

本文将介绍电工接线的方法和标准，希望能对大家有所帮助。

首先，我们需要了解一些基本的电工接线方法。

在进行电工接线时，我们应该首先明确电路的连接方式，包括并联连接和串联连接。

在并联连接中，各个电器的电流是相等的，而在串联连接中，各个电器的电压是相等的。

因此，在进行电工接线时，我们需要根据实际情况选择合适的连接方式，以确保电路的正常运行。

其次，我们需要了解一些常见的电工接线标准。

在进行电工接线时，我们应该严格按照国家和行业的相关标准进行操作，以确保电路的安全性和可靠性。

例如，在进行电工接线时，我们应该使用符合国家标准的电线和插头插座，以确保电路的安全使用。

此外，在进行电工接线时，我们还需要注意线路的绝缘和接地，以确保电路的正常运行和使用安全。

除了基本的电工接线方法和标准外，我们还需要了解一些常见的电工接线技巧。

在进行电工接线时，我们应该注意正确使用绝缘工具，以确保电路的绝缘性能。

此外，我们还需要注意电线的剥线和接线，以确保电路的连接牢固和可靠。

在进行电工接线时，我们还需要注意线路的布线和标识，以确保电路的清晰和易于维护。

总的来说，电工接线是电气工程中非常重要的一环，它直接关系到电路的安全性和可靠性。

在进行电工接线时，我们需要严格按照相关的标准和方法进行操作，以确保电路的正常运行和使用安全。

希望本文所介绍的电工接线方法和标准能对大家有所帮助，谢谢阅读！以上就是关于电工接线方法和标准的相关内容，希望对大家有所帮助。

在进行电工接线时，我们需要严格按照相关的标准和方法进行操作，以确保电路的正常运行和使用安全。

希望大家能够加强对电工接线方法和标准的学习，提高自身的电工接线能力，保障电路的安全性和可靠性。

电工接线方法和技巧电工接线是指在电气设备的安装过程中，将电缆或导线与设备内部的电路连接起来的一项重要工作。

正确的接线方法和技巧对于保证电气设备的正常运行和人员的安全至关重要。

下面将介绍一些常用的电工接线方法和技巧。

1.接地线的连接接地线的连接是电气设备安装中非常重要的一步。

在接地线安装时，应确保接地线与设备的接地端子接触良好，接地线的连接处应牢固可靠。

接地线的导线截面积应根据设备的功率和运行电流来选择，一般大型设备的接地线的导线截面积应不小于20平方毫米。

2.导线连接导线的连接包括压接连接和螺栓连接两种。

对于小型电气设备，如照明灯具，一般可以采用压接连接。

压接连接时，应确保导线剥除的长度适当，不应过长或过短；安装导线时，应将导线与端子的接触面清洁干净，无油污等杂质；使用专用的压接工具进行压接，确保压接牢固可靠。

对于大型电气设备，如变压器等，一般采用螺栓连接。

螺栓连接时，应先确保螺栓螺母的型号规格符合要求；在安装时，应将导线的端子放在螺母下方，并使用扳手将螺丝拧紧，确保连接牢固可靠。

螺栓连接时，还应注意导线长度合适，不应过长或过短，避免张力过大或过小。

3.接线端子的选择接线端子是电气设备中连接导线的关键部分，对于接线端子的选择需要根据具体情况进行考虑。

一般情况下，可以选择具有良好导电性能、防腐耐用和耐高温的接线端子。

常用的接线端子有铜接线端子、铝接线端子和铁接线端子等。

在选择接线端子时，还需要根据导线的截面积来选择适当的接线端子，确保接触面积大，接触可靠。

4.导线的净化处理在连接导线之前，需进行导线的净化处理，以保证接触面干净，并提高接触导电性能。

导线净化处理的方法有机械净化和化学净化。

机械净化主要包括刮除导线表面的氧化物和锈蚀物，化学净化主要采用溶液或化学药品对导线进行清洗和处理。

5.接线盒的使用对于需要连接多根导线的情况，可以使用接线盒来进行连接。

接线盒的使用可大大方便导线的安装和连接工作。

在使用接线盒时，应注意盒内导线的连接应牢固可靠，接线盒的外部固定牢固。

电工常见接线方法1.并联接线方法：并联接线方法是将两个或多个电器设备的电源线串联连接在一起，使它们共享一个电源。

并联接线方法常用于同时供电多个照明设备或其他低功率设备的情况。

并联接线的原理是所有并联的设备会有相同的电压，而电流会根据负载的大小而分配。

2.串联接线方法：串联接线方法是将两个或多个电器设备的电源线依次连接在一起，使电流在设备之间顺序流动。

串联接线方法常用于高功率设备或需要特定顺序操作的设备。

串联接线的原理是电流会在串联的设备中依次通过，而电压会根据每个设备的电阻分配。

3.三相接线方法：三相接线方法是将三个相位的电源线连接在一起，形成一个三相系统。

三相接线方法常用于供电大功率设备或需要稳定供电的设备。

三相接线的原理是三个相位的电流之间存在120度的相位差，因此可以提供更稳定的电压和电流。

4.接地接线方法：接地接线方法是将电器设备的金属外壳或其他部分连接到地面，形成一条安全的回路。

接地接线方法常用于保护人身安全或减少设备故障的发生。

接地接线的原理是将室内设备的金属部分与地面连接，如果设备发生漏电或其他故障，电流会通过接地线流入地面，从而保护人身安全。

5.平行连接方法：平行连接方法是将两条电源线的两个端口分别连接在一起，形成一个平行回路。

平行连接方法常用于提供更多的电源插口或将多个导线连接在一起。

平行连接的原理是所有平行连接的导线会共享同样的电流和电压。

6.T接线方法：T接线方法是将一条电源线分为两段，其中一段为主线，另一段分支出来连接其他设备。

T接线方法常用于供电多个设备但又不方便并联或串联连接的情况。

T接线的原理是主线提供电流，分支线上的设备从主线接收电流。

7.Y接线方法：Y接线方法是将一条电源线分为三段，其中一段为主线，另外两段分别与其他设备连接。

Y接线方法常用于需要将一条电源线供电多个设备且每个设备电流不同的情况。

Y接线的原理是主线提供电流，分支线上的设备从主线接收电流。

除了以上常见的接线方法外，还有一些特殊的接线方法，如星型接线和三角形接线方法，常用于三相电机的连接；双钩子接线方法，常用于配电柜的连线等。
