电工最全的电线连接方法(图文)

接电线正确接法图解

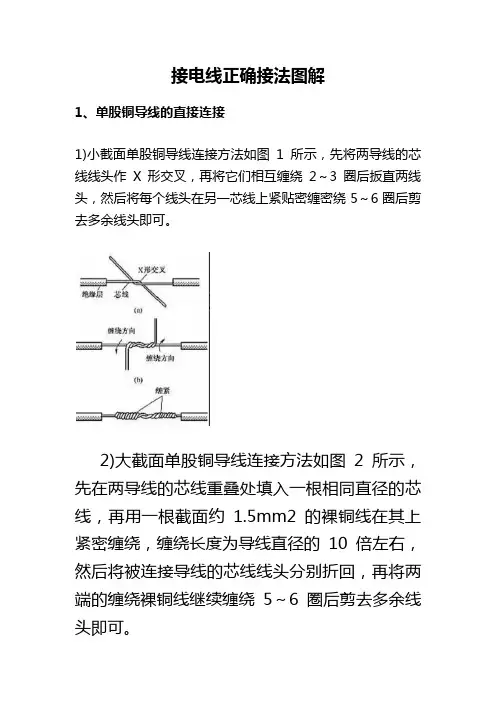

1、单股铜导线的直接连接
1)小截面单股铜导线连接方法如图1所示，先将两导线的芯线线头作X形交叉，再将它们相互缠绕2～3圈后扳直两线头，然后将每个线头在另一芯线上紧贴密缠密绕5～6圈后剪去多余线头即可。

2)大截面单股铜导线连接方法如图2所示，先在两导线的芯线重叠处填入一根相同直径的芯线，再用一根截面约1.5mm2的裸铜线在其上紧密缠绕，缠绕长度为导线直径的10倍左右，然后将被连接导线的芯线线头分别折回，再将两端的缠绕裸铜线继续缠绕5～6圈后剪去多余线头即可。

2、单股铜导线的分支连接
1)单股铜导线的T字分支连接如图4所示，将支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。

对于较小截面的芯线，可先将支路芯线的线头在干路芯线上打一个环绕结，再紧密缠绕5～8圈后剪去多余线头即可。

3、十字分支接头的绝缘处理
对导线的十字分支接头进行绝缘处理时，包缠方向如图14所示，走一个十字形的来回，使每根导线上都包缠两层绝缘胶带，每根导线也都应包缠到完好绝缘层的两倍胶带宽度处。

导线的连接方法2012年 8 月一、导线与导线的连结二、线头与接线桩的连结一、导线与导线的连结1、单股铜芯导线的直线连结2、单股铜芯导线的T 字形连结3、双股线的对接4、多股铜芯导线的直线连结5、多股铜芯导线的T 字形连结6、不等径铜导线的对接7、单股线与多股线的T 字分支连结8、软线与单股硬导线的连结9、铝芯导线用压接收压接10、铝芯导线用沟线夹螺栓压接1、单股铜芯导线的直线连结①先将两导线芯线线头成X 形订交。

②相互绞合 2～3 圈后扳直两线头。

③将每个线头在另一芯线上紧贴并绕 6 圈，用钢丝钳切去余下的芯线，并钳平芯线尾端。

2、单股铜芯导线的T 字形连结①将支路芯线的线头与干线芯线十字订交，在支路芯线根部留出5mm，而后顺时针方向环绕6～8 圈后，用钢丝钳切去余下的芯线，并钳平芯线尾端。

②小截面的芯线能够不打结。

3、双股线的对接将两根双芯线线头剖削成图示中的形式。

连结时，将两根待连结的线头中颜色一致的芯线按小截面直线连结方式连结。

用同样的方法将另一颜色的芯线连结在一同。

4、多股铜芯导线的直线连结以7 股铜芯线为例说明多股铜芯导线的直线连结方法①先将剥去绝缘层的芯线头散开并拉直，再把凑近绝缘层 1/3 线段的芯线绞紧，而后把余下的 2/3 芯线头按图示分别成伞状，并将每根芯线拉直。

②把两伞骨状线端隔根对叉，一定相对插究竟。

③捏平叉入后的双侧全部芯线，并应理直每股芯线和使每股芯线的间隔平均；同时用钢丝钳钳紧叉口处除去缝隙。

④先在一端把周边两股芯线在距叉口中线约 3 根单股芯线直径宽度处折起，并形成 90°。

⑤接着把这两股芯线按顺时针方向紧缠 2 圈后，再折回 90°并平卧在折起前的轴线地点上。

⑥接着把处于紧挨平卧前周边的 2 根芯线折成 90°，并按步骤⑤方法加工。

⑦把余下的 3 根芯线按步骤⑤方法环绕至第 2 圈时，把前 4 根芯线在根部分别切断，并钳平；接着把 3 根芯线缠足 3 圈，而后剪去余端，钳平切口不留毛刺。

105张电工实物接线图，为初学电路的朋友打开一扇门
有照明电路、电子电路、各类电气控制还有电表的各种接线，都是高清的实物接线图。

只要认识这些电气元件，了解电气的结构，就可以仿照实物图练习实物接线，为初学电路的朋友打开一扇门。

一、照明电路：
二、电气控制电路：
自锁电路
带过载保护的自锁电路
三、电气控制电路：
四：温控仪的接线：
五、各类电表的实物接线：
六、其他电路：
（部分图片采集自网络，如有侵权，请联系删除！）
网络采集的一些电工电路，都是一些基础电路，如果手头有这些电气，可以直接照图练手，如有疑问，欢迎底部留言讨论。

100多个高清实物接线图，为初学的朋友打开一扇门。

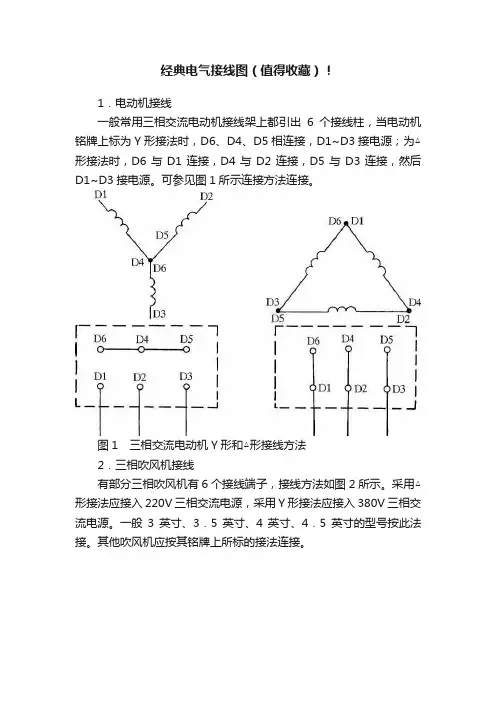

经典电气接线图（值得收藏）！1．电动机接线一般常用三相交流电动机接线架上都引出6个接线柱，当电动机铭牌上标为Y形接法时，D6、D4、D5相连接，D1~D3接电源；为△形接法时，D6与D1连接，D4与D2连接，D5与D3连接，然后D1~D3接电源。

可参见图1所示连接方法连接。

图1 三相交流电动机Y形和△形接线方法2．三相吹风机接线有部分三相吹风机有6个接线端子，接线方法如图2所示。

采用△形接法应接入220V三相交流电源，采用Y形接法应接入380V三相交流电源。

一般3英寸、3．5英寸、4英寸、4．5英寸的型号按此法接。

其他吹风机应按其铭牌上所标的接法连接。

图2 三相吹风机六个引出端子接线方法3．单相电容运转电动机接线单相电动机接线方法很多，如果不按要求接线，就会有烧坏电动机的可能。

因此在接线时，一定要看清铭牌上注明的接线方法。

图247为IDD5032型单相电容运转电动机接线方法。

其功率为60W，电容选用耐压500V、容量为4μF的产品。

图3(a)为正转接线，图3(b)为反转接线。

图3 IDD5032型单相电容运转电动机接线方法4．单相电容运转电动机接线图4 JX07A-4型单相电容运转电动机接线方法图4是JX07A-4型单相电容运转电动机接线方法。

电动机功率为60W，用220V/50Hz交流电源、电流为0．5A。

它的转速为每分钟1400转。

电容选用耐压400~500V、容量8μF的产品。

图4(a)为正转接线，图4(b)为反转接线。

5．单相吹风机接线图5 单相吹风机四个引出端子接线方法有的单相吹风机引出4个接线端子，接线方法如图5所示。

采用并联接法应接入110V交流电源，采用串联接法应接入220V交流电源。

6．Y100LY系列电动机接线目前，Y系列电动机被广泛应用。

Y系列电动机具有体积小、外形美观、节电等优点。

它的接线方式有两种：一种为△形，它的接线端子W2与U1相连，U2与V1相连，V2与W1相连，然后接电源；另一种为Y形，接线端子W2、U2、V2相连接，其余3个接线端子U1、V1、W1接电源。

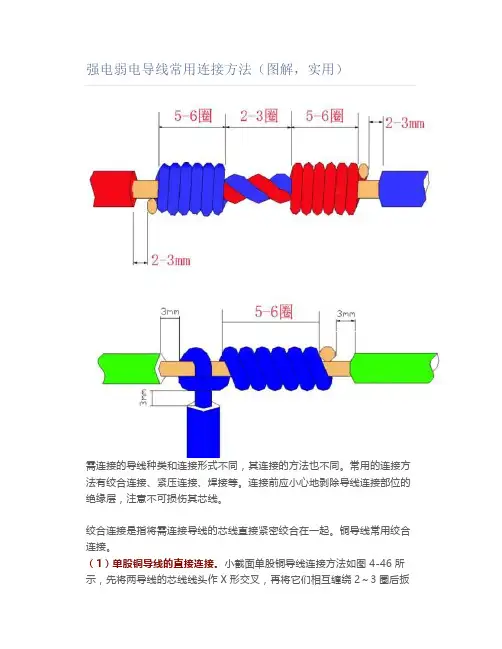

强电弱电导线常用连接方法（图解，实用）需连接的导线种类和连接形式不同，其连接的方法也不同。

常用的连接方法有绞合连接、紧压连接、焊接等。

连接前应小心地剥除导线连接部位的绝缘层，注意不可损伤其芯线。

绞合连接是指将需连接导线的芯线直接紧密绞合在一起。

铜导线常用绞合连接。

（1）单股铜导线的直接连接。

小截面单股铜导线连接方法如图4-46所示，先将两导线的芯线线头作X形交叉，再将它们相互缠绕2～3圈后扳直两线头，然后将每个线头在另一芯线上紧贴密绕5～6圈后剪去多余线头即可。

图4-46大截面单股铜导线连接方法如图4-47所示，先在两导线的芯线重叠处填入一根相同直径的芯线，再用一根截面约1.5mm2的裸铜线在其上紧密缠绕，缠绕长度为导线直径的10倍左右，然后将被连接导线的芯线线头分别折回，再将两端的缠绕裸铜线继续缠绕5～6圈后剪去多余线头即可。

图4-47不同截面单股铜导线连接方法如图4-48所示，先将细导线的芯线在粗导线的芯线上紧密缠绕5～6圈，然后将粗导线芯线的线头折回紧压在缠绕层上，再用细导线芯线在其上继续缠绕3～4圈后剪去多余线头即可。

（2）单股铜导线的分支连接。

单股铜导线的T字分支连接如图4-49所示，将支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。

对于较小截面的芯线，可先将支路芯线的线头在干路芯线上打一个环绕结，再紧密缠绕5～8圈后剪去多余线头即可。

单股铜导线的十字分支连接如图4-50所示，将上下支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。

可以将上下支路芯线的线头向一个方向缠绕[见图4-50(a)]，也可以向左右两个方向缠绕[见图4-50(b)]。

图4-50（3）多股铜导线的直接连接。

多股铜导线的直接连接如图4-51所示，首先将剥去绝缘层的多股芯线拉直，将其靠近绝缘层的约1/3芯线绞合拧紧，而将其余2/3芯线成伞状散开，另一根需连接的导线芯线也如此处理。

接着将两伞状芯线相对着互相插入后捏平芯线，然后将每一边的芯线线头分作3组，先将某一边的第1组线头翘起并紧密缠绕在芯线上，再将第2组线头翘起并紧密缠绕在芯线上，最后将第3组线头翘起并紧密缠绕在芯线上。

导线之间的10种连接图解，安全美观！在接线的时候难免会遇到接线口交接的问题，今天看看老师傅们都是怎么让两根线如何安全美观连接起来的，根据不同的导线性质去确定他们连接口的绕线形式。

导线的连接情况有一下8大种，分别是：单股铜芯导线的直线连接、T字形连接；双股线的对接；多股铜芯导线的直线连接、T字形连接；不等径铜导线的对接；单股线与多股线的T字分支连接；软线与单股硬导线的连接；铝芯导线用压接管压接；铝芯导线用压接管压接。

下面一一为大家说说这几种连接方式。

1. 单股铜芯导线的直线连接先将两导线芯线线头成X形相交。

互相绞合2～3圈后扳直两线头。

点这免费下载施工技术资料将每个线头在另一芯线上紧贴并绕6圈，用钢丝钳切去余下的芯线，并钳平芯线末端。

2.单股铜芯导线的T字形连接将支路芯线的线头与干线芯线十字相交，在支路芯线根部留出5mm，然后顺时针方向缠绕6～8圈后，用钢丝钳切去余下的芯线，并钳平芯线末端。

小截面的芯线可以不打结。

3. 双股线的对接将两根双芯线线头剖削成图示中的形式。

连接时，将两根待连接的线头中颜色一致的芯线按小截面直线连接方式连接。

用相同的方法将另一颜色的芯线连接在一起。

4. 多股铜芯导线的直线连接以7股铜芯线为例说明多股铜芯导线的直线连接方法先将剥去绝缘层的芯线头散开并拉直，再把靠近绝缘层1/3线段的芯线绞紧，然后把余下的2/3芯线头按图示分散成伞状，并将每根芯线拉直。

把两伞骨状线端隔根对叉，必须相对插到底。

捏平叉入后的两侧所有芯线，并应理直每股芯线和使每股芯线的间隔均匀；同时用钢丝钳钳紧叉口处消除空隙。

先在一端把邻近两股芯线在距叉口中线约3根单股芯线直径宽度处折起，并形成90°。

接着把这两股芯线按顺时针方向紧缠2圈后，再折回90° 并平卧在折起前的轴线位置上。

点这免费下载施工技术资料接着把处于紧挨平卧前邻近的2根芯线折成90° ，并按步骤⑤ 方法加工。

把余下的3根芯线按步骤⑤ 方法缠绕至第2圈时，把前4根芯线在根部分别切断，并钳平；接着把3根芯线缠足3圈，然后剪去余端，钳平切口不留毛刺另一侧按步骤④～⑦方法进行加工。

导线之间的10种连接图解，安全美观！在接线的时候难免会遇到接线口交接的问题，今天看看老师傅们都是怎么让两根线如何安全美观连接起来的，根据不同的导线性质去确定他们连接口的绕线形式。

导线的连接情况有一下8大种，分别是：单股铜芯导线的直线连接、T字形连接；双股线的对接；多股铜芯导线的直线连接、T字形连接；不等径铜导线的对接；单股线与多股线的T字分支连接；软线与单股硬导线的连接；铝芯导线用压接管压接；铝芯导线用压接管压接。

下面一一为大家说说这几种连接方式。

1. 单股铜芯导线的直线连接先将两导线芯线线头成X形相交。

互相绞合2～3圈后扳直两线头。

点这免费下载施工技术资料将每个线头在另一芯线上紧贴并绕6圈，用钢丝钳切去余下的芯线，并钳平芯线末端。

2.单股铜芯导线的T字形连接将支路芯线的线头与干线芯线十字相交，在支路芯线根部留出5mm，然后顺时针方向缠绕6～8圈后，用钢丝钳切去余下的芯线，并钳平芯线末端。

小截面的芯线可以不打结。

3. 双股线的对接将两根双芯线线头剖削成图示中的形式。

连接时，将两根待连接的线头中颜色一致的芯线按小截面直线连接方式连接。

用相同的方法将另一颜色的芯线连接在一起。

4. 多股铜芯导线的直线连接以7股铜芯线为例说明多股铜芯导线的直线连接方法先将剥去绝缘层的芯线头散开并拉直，再把靠近绝缘层1/3线段的芯线绞紧，然后把余下的2/3芯线头按图示分散成伞状，并将每根芯线拉直。

把两伞骨状线端隔根对叉，必须相对插到底。

捏平叉入后的两侧所有芯线，并应理直每股芯线和使每股芯线的间隔均匀；同时用钢丝钳钳紧叉口处消除空隙。

先在一端把邻近两股芯线在距叉口中线约3根单股芯线直径宽度处折起，并形成90°。

接着把这两股芯线按顺时针方向紧缠2圈后，再折回90° 并平卧在折起前的轴线位置上。

点这免费下载施工技术资料接着把处于紧挨平卧前邻近的2根芯线折成90° ，并按步骤⑤ 方法加工。

把余下的3根芯线按步骤⑤ 方法缠绕至第2圈时，把前4根芯线在根部分别切断，并钳平；接着把3根芯线缠足3圈，然后剪去余端，钳平切口不留毛刺另一侧按步骤④～⑦方法进行加工。
