电工最全的电线连接方法(图文)

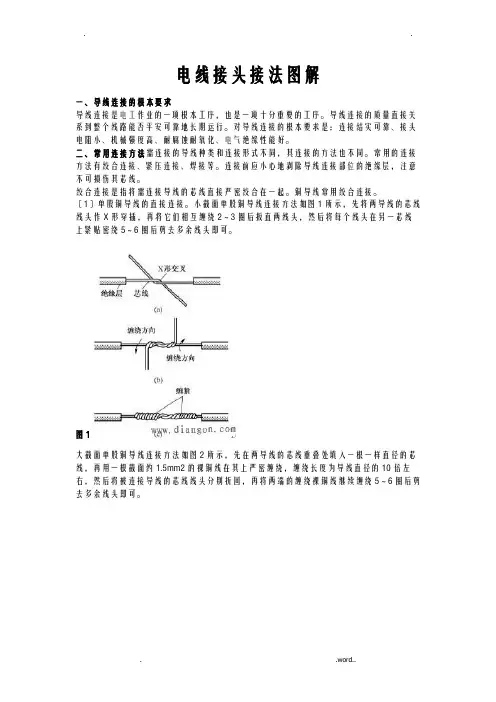

电线接头接法图解一、导线连接的基本要求导线连接是电工作业的一项基本工序，也是一项十分重要的工序.导线连接的质量直接关系到整个线路能否安全可靠地长期运行。

对导线连接的基本要求是：连接牢固可靠、接头电阻小、机械强度高、耐腐蚀耐氧化、电气绝缘性能好。

二、常用连接方法需连接的导线种类和连接形式不同，其连接的方法也不同。

常用的连接方法有绞合连接、紧压连接、焊接等。

连接前应小心地剥除导线连接部位的绝缘层，注意不可损伤其芯线. 绞合连接是指将需连接导线的芯线直接紧密绞合在一起。

铜导线常用绞合连接。

(1）单股铜导线的直接连接。

小截面单股铜导线连接方法如图1所示,先将两导线的芯线线头作X形交叉,再将它们相互缠绕2～3圈后扳直两线头,然后将每个线头在另一芯线上紧贴密绕5～6圈后剪去多余线头即可。

图1大截面单股铜导线连接方法如图2所示，先在两导线的芯线重叠处填入一根相同直径的芯线，再用一根截面约1。

5mm2的裸铜线在其上紧密缠绕,缠绕长度为导线直径的10倍左右,然后将被连接导线的芯线线头分别折回，再将两端的缠绕裸铜线继续缠绕5～6圈后剪去多余线头即可。

图2不同截面单股铜导线连接方法如图3所示，先将细导线的芯线在粗导线的芯线上紧密缠绕5～6圈，然后将粗导线芯线的线头折回紧压在缠绕层上，再用细导线芯线在其上继续缠绕3～4圈后剪去多余线头即可。

（2）单股铜导线的分支连接.单股铜导线的T字分支连接如图4所示，将支路芯线的线头紧密缠绕在干路芯线上5~8圈后剪去多余线头即可.对于较小截面的芯线,可先将支路芯线的线头在干路芯线上打一个环绕结，再紧密缠绕5～8圈后剪去多余线头即可。

图3。

图4单股铜导线的十字分支连接如图5所示，将上下支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。

可以将上下支路芯线的线头向一个方向缠绕［见图5（a)］，也可以向左右两个方向缠绕[见图 5(b）］。

图5（3）多股铜导线的直接连接。

多股铜导线的直接连接如图6所示,首先将剥去绝缘层的多股芯线拉直,将其靠近绝缘层的约1/3芯线绞合拧紧，而将其余2/3芯线成伞状散开，另一根需连接的导线芯线也如此处理。

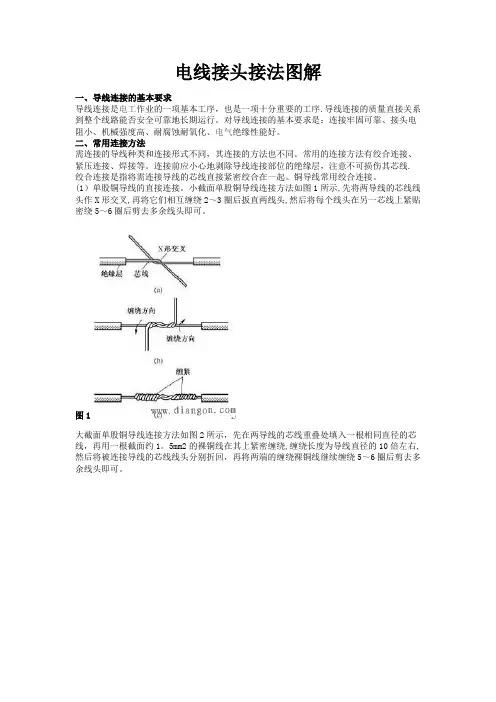

电线接头接法图解一、导线连接的根本要求导线连接是电工作业的一项根本工序，也是一项十分重要的工序。

导线连接的质量直接关系到整个线路能否平安可靠地长期运行。

对导线连接的根本要求是：连接结实可靠、接头电阻小、机械强度高、耐腐蚀耐氧化、电气绝缘性能好。

二、常用连接方法需连接的导线种类和连接形式不同，其连接的方法也不同。

常用的连接方法有绞合连接、紧压连接、焊接等。

连接前应小心地剥除导线连接部位的绝缘层，注意不可损伤其芯线。

绞合连接是指将需连接导线的芯线直接严密绞合在一起。

铜导线常用绞合连接。

〔1〕单股铜导线的直接连接。

小截面单股铜导线连接方法如图1所示，先将两导线的芯线线头作X形穿插，再将它们相互缠绕2～3圈后扳直两线头，然后将每个线头在另一芯线上紧贴密绕5～6圈后剪去多余线头即可。

图1大截面单股铜导线连接方法如图2所示，先在两导线的芯线重叠处填入一根一样直径的芯线，再用一根截面约1.5mm2的裸铜线在其上严密缠绕，缠绕长度为导线直径的10倍左右，然后将被连接导线的芯线线头分别折回，再将两端的缠绕裸铜线继续缠绕5～6圈后剪去多余线头即可。

图2不同截面单股铜导线连接方法如图3所示，先将细导线的芯线在粗导线的芯线上严密缠绕5～6圈，然后将粗导线芯线的线头折回紧压在缠绕层上，再用细导线芯线在其上继续缠绕3～4圈后剪去多余线头即可。

〔2〕单股铜导线的分支连接。

单股铜导线的T字分支连接如图4所示，将支路芯线的线头严密缠绕在干路芯线上5～8圈后剪去多余线头即可。

对于较小截面的芯线，可先将支路芯线的线头在干路芯线上打一个环绕结，再严密缠绕5～8圈后剪去多余线头即可。

图3。

图4单股铜导线的十字分支连接如图5所示，将上下支路芯线的线头严密缠绕在干路芯线上5～8圈后剪去多余线头即可。

可以将上下支路芯线的线头向一个方向缠绕[见图5(a)]，也可以向左右两个方向缠绕[见图 5(b)]。

图5〔3〕多股铜导线的直接连接。

多股铜导线的直接连接如图6所示，首先将剥去绝缘层的多股芯线拉直，将其靠近绝缘层的约1/3芯线绞合拧紧，而将其余2/3芯线成伞状散开，另一根需连接的导线芯线也如此处理。

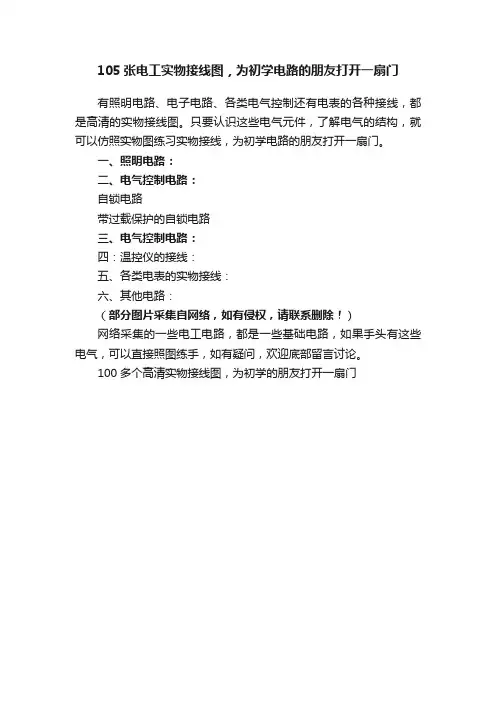

105张电工实物接线图，为初学电路的朋友打开一扇门
有照明电路、电子电路、各类电气控制还有电表的各种接线，都是高清的实物接线图。

只要认识这些电气元件，了解电气的结构，就可以仿照实物图练习实物接线，为初学电路的朋友打开一扇门。

一、照明电路：
二、电气控制电路：
自锁电路
带过载保护的自锁电路
三、电气控制电路：
四：温控仪的接线：
五、各类电表的实物接线：
六、其他电路：
（部分图片采集自网络，如有侵权，请联系删除！）
网络采集的一些电工电路，都是一些基础电路，如果手头有这些电气，可以直接照图练手，如有疑问，欢迎底部留言讨论。

100多个高清实物接线图，为初学的朋友打开一扇门。

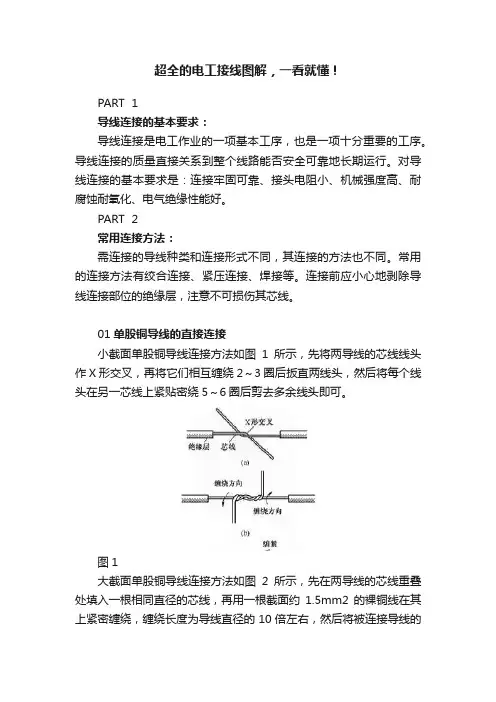

超全的电工接线图解，一看就懂！PART 1导线连接的基本要求：导线连接是电工作业的一项基本工序，也是一项十分重要的工序。

导线连接的质量直接关系到整个线路能否安全可靠地长期运行。

对导线连接的基本要求是：连接牢固可靠、接头电阻小、机械强度高、耐腐蚀耐氧化、电气绝缘性能好。

PART 2常用连接方法：需连接的导线种类和连接形式不同，其连接的方法也不同。

常用的连接方法有绞合连接、紧压连接、焊接等。

连接前应小心地剥除导线连接部位的绝缘层，注意不可损伤其芯线。

01单股铜导线的直接连接小截面单股铜导线连接方法如图1所示，先将两导线的芯线线头作X形交叉，再将它们相互缠绕2～3圈后扳直两线头，然后将每个线头在另一芯线上紧贴密绕5～6圈后剪去多余线头即可。

图1大截面单股铜导线连接方法如图2所示，先在两导线的芯线重叠处填入一根相同直径的芯线，再用一根截面约1.5mm2的裸铜线在其上紧密缠绕，缠绕长度为导线直径的10倍左右，然后将被连接导线的芯线线头分别折回，再将两端的缠绕裸铜线继续缠绕5～6圈后剪去多余线头即可。

图2不同截面单股铜导线连接方法如图3所示，先将细导线的芯线在粗导线的芯线上紧密缠绕5～6圈，然后将粗导线芯线的线头折回紧压在缠绕层上，再用细导线芯线在其上继续缠绕3～4圈后剪去多余线头即可。

02单股铜导线的分支连接单股铜导线的T字分支连接如图4所示，将支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。

对于较小截面的芯线，可先将支路芯线的线头在干路芯线上打一个环绕结，再紧密缠绕5～8圈后剪去多余线头即可。

图3 图4单股铜导线的十字分支连接如图5所示，将上下支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。

可以将上下支路芯线的线头向一个方向缠绕[见图5(a)]，也可以向左右两个方向缠绕[见图5(b)]。

（a）（b）图503多股铜导线的直接连接多股铜导线的直接连接如图6所示，首先将剥去绝缘层的多股芯线拉直，将其靠近绝缘层的约1/3芯线绞合拧紧，而将其余2/3芯线成伞状散开，另一根需连接的导线芯线也如此处理。

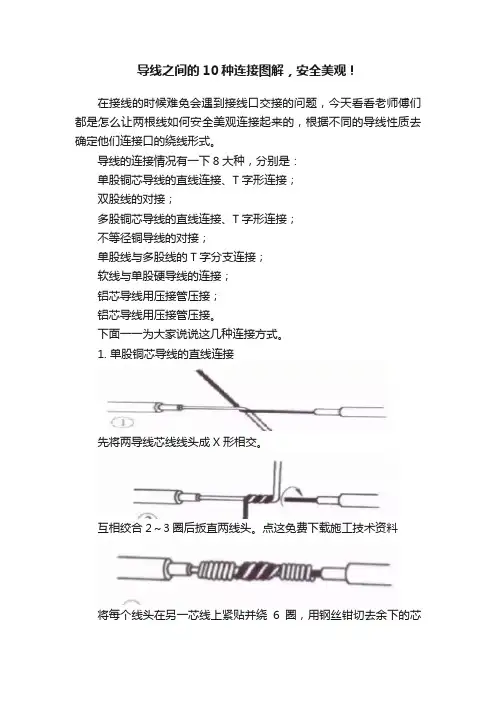

导线之间的10种连接图解，安全美观！在接线的时候难免会遇到接线口交接的问题，今天看看老师傅们都是怎么让两根线如何安全美观连接起来的，根据不同的导线性质去确定他们连接口的绕线形式。

导线的连接情况有一下8大种，分别是：单股铜芯导线的直线连接、T字形连接；双股线的对接；多股铜芯导线的直线连接、T字形连接；不等径铜导线的对接；单股线与多股线的T字分支连接；软线与单股硬导线的连接；铝芯导线用压接管压接；铝芯导线用压接管压接。

下面一一为大家说说这几种连接方式。

1. 单股铜芯导线的直线连接先将两导线芯线线头成X形相交。

互相绞合2～3圈后扳直两线头。

点这免费下载施工技术资料将每个线头在另一芯线上紧贴并绕6圈，用钢丝钳切去余下的芯线，并钳平芯线末端。

2.单股铜芯导线的T字形连接将支路芯线的线头与干线芯线十字相交，在支路芯线根部留出5mm，然后顺时针方向缠绕6～8圈后，用钢丝钳切去余下的芯线，并钳平芯线末端。

小截面的芯线可以不打结。

3. 双股线的对接将两根双芯线线头剖削成图示中的形式。

连接时，将两根待连接的线头中颜色一致的芯线按小截面直线连接方式连接。

用相同的方法将另一颜色的芯线连接在一起。

4. 多股铜芯导线的直线连接以7股铜芯线为例说明多股铜芯导线的直线连接方法先将剥去绝缘层的芯线头散开并拉直，再把靠近绝缘层1/3线段的芯线绞紧，然后把余下的2/3芯线头按图示分散成伞状，并将每根芯线拉直。

把两伞骨状线端隔根对叉，必须相对插到底。

捏平叉入后的两侧所有芯线，并应理直每股芯线和使每股芯线的间隔均匀；同时用钢丝钳钳紧叉口处消除空隙。

先在一端把邻近两股芯线在距叉口中线约3根单股芯线直径宽度处折起，并形成90°。

接着把这两股芯线按顺时针方向紧缠2圈后，再折回90° 并平卧在折起前的轴线位置上。

点这免费下载施工技术资料接着把处于紧挨平卧前邻近的2根芯线折成90° ，并按步骤⑤ 方法加工。

把余下的3根芯线按步骤⑤ 方法缠绕至第2圈时，把前4根芯线在根部分别切断，并钳平；接着把3根芯线缠足3圈，然后剪去余端，钳平切口不留毛刺另一侧按步骤④～⑦方法进行加工。

常用电线接线技巧Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998常用电线接线技巧1单股铜芯导线的直线连接1）先将两导线芯线线头成X形相交。

2)互相绞合2～3圈后扳直两线头。

3)将每个线头在另一芯线上紧贴并绕6圈，用钢丝钳切去余下的芯线，并钳平芯线末端。

2单股铜芯导线的T字形连接1）将支路芯线的线头与干线芯线十字相交，在支路芯线根部留出5mm，然后顺时针方向缠绕6～8圈后，用钢丝钳切去余下的芯线，并钳平芯线末端。

2）小截面的芯线可以不打结。

3双股线的对接将两根双芯线线头剖削成图示中的形式。

连接时，将两根待连接的线头中颜色一致的芯线按小截面直线连接方式连接。

用相同的方法将另一颜色的芯线连接在一起。

4多股铜芯导线的直线连接以7股铜芯线为例说明多股铜芯导线的直线连接方法：1）先将剥去绝缘层的芯线头散开并拉直，再把靠近绝缘层1/3线段的芯线绞紧，然后把余下的2/3芯线头按图示分散成伞状，并将每根芯线拉直。

2）把两伞骨状线端隔根对叉，必须相对插到底。

3）捏平叉入后的两侧所有芯线，并应理直每股芯线和使每股芯线的间隔均匀；同时用钢丝钳钳紧叉口处消除空隙。

4)先在一端把邻近两股芯线在距叉口中线约3根单股芯线直径宽度处折起，并形成90°。

5）接着把这两股芯线按顺时针方向紧缠2圈后，再折回90° 并平卧在折起前的轴线位置上。

6）接着把处于紧挨平卧前邻近的2根芯线折成90° ，并按步骤⑤ 方法加工。

7)把余下的3根芯线按步骤⑤ 方法缠绕至第2圈时，把前4根芯线在根部分别切断，并钳平；接着把3根芯线缠足3圈，然后剪去余端，钳平切口不留毛刺。

8)另一侧按步骤④～⑦方法进行加工。

5多股铜芯导线的T字形连接以7股铜芯线为例说明多股铜芯导线的T字形连接方法: 1）将分支芯线散开并拉直，再把紧靠绝缘层1/8线段的芯线绞紧，把剩余7/8的芯线分成两组，一组4根，另一组3根，排齐。
