实验3 叠加原理的验证 实验三叠加原理的验证 一、实验目的 验证线性电路叠加原理的正确性，加深对线性电路的叠加性和齐次性的认识和理解。 二、原理说明 叠加原理:在有几个独立源共同作用下的线性电路中，通过每一个元件的电流或其两端的电压，可以看成是由每一个独立源单独作用时在该元件上所产生的电流或电压的代数和。 线性电路的齐次性是指当激励信号(某独立源的值)增加或减小K倍时，电路的响应(即在电路其它各电阻元件上所建立的电流和电压值)也将增加或减小K倍。 三、实验设备 、RXDI-1A电路原理实验箱 1台 1 2、万用表 1台 四、实验内容及步骤 实验电路如图A所示。 1、按图A电路接线，取U1=12V，U2为可调直流稳压电源，调至 U2=+6V。 图A
2、令U1单独作用时(使BC短接)，用电流表测量各支路电流、用万用表测量各电阻元件两端电压，将数据记入表格中。 3、令U2单独作用时(使FE短接)，重复实验步骤2的测量，并记录。 4、令U1和U2共同作用时，重复上述的测量和记录。 (V) U1(V) UU2=+6V I(mA) I(mA) I(mA) U(V) U(V) U(V) U(V) U(V) 2123ABADCDDEFAU1单独作用计算值 U1单独作用测量值 U2单独作用计算值 U2单独作用测量值 U1和U2 共同作用时计算值 U1和U2 共同作用时测量值 5、将U2=+12V，重复上述第3项的测量并记录。 U(V) U(V) U2=12V I(mA) I(mA) I(mA) U(V) U(V) U(V) U(V) U(V) 12123ABADCDDEFAU2单独作用计算值 U2单独作用测量值 U1和U2 共同作用时计算值 U1和U2 共同作用时测量值 五、实验注意事项 注意仪表量程的及时更换。 六、实验报告
实验三 戴维宁定理 一、实验目的 1、 验证戴维宁定理的正确性，加深对该定理的理解。 2、 测定线性有源一端口网络的外特性和戴维宁等效电路的外特性。 二、实验原理 1、任何一个线性含源网络，如果仅研究其中一条支路的电压和电流，可将电路的其余部分看作是一个有源二端网络（或称为含源一端口网络）。 戴维宁定理指出：任何一个线性有源网络，对于外电路而言，总可以用一个理想电压源和电阻的串联形式来代替，理想电压源的电压等于原一端口的开路电压oc U ，其电阻（又称等效内阻）等于网络中所有独立源置零时的输入端等效电阻eq R ，见图3－1。 2、有源二端网络等效参数的测量方法 （1）开路电压、短路电流法 在有源二端网络输出端开路时，用电压表直接测出其输出端的开路电压Uoc ，然后再将 其输出端短路，用电流表测量其短路电流Isc ，则等效电阻为 sc oc eq I U R ＝ 这种方法适用于ab 端等效电阻eq R 较大，而短路电流不超过额定值的情形，否则有损坏电源的危险。 （2）两次电压测量法 测量电路如图3-2，3-3所示，第一次测量ab 端的开路oc U ，第二次在ab 端接一已知电阻L R （负载电阻），测量此时a ，b 端的负载电压U ，则a ，b 端的等效电阻eq R 为： L oc eq R U U R ?? ? ???-1＝ 图3-1
图3-2 图3-3 这种方法在实际测量中常被采用。 （3）半电压法 如图3-4所示，当负载电压为被测网络开路电压一半时，负载电阻（由电阻箱的读数确 定）即为有源二端网络的等效电阻。 三、仪器设备 1、戴维宁定理实验电路板 2、电位器 3、直流数字电压表、直流数字毫安表 4、可调直流稳压电源 四、实验内容与步骤 1、测定有源二端网络的开路电压oc U 和等效电阻R eq （1）按图3-5接线，经检查无误后，采用开路电压短路电流法测定有源二端网络的开路电压oc U ，电压表内阻应远大于二端网络的等效电阻R ’eq ，可直接测出短路电流，并将此短路电流sc I 数据记入表格3-1中。 图3-5 L 图3-4 oc /2
电路实验报告1-叠加原理的验证 所属栏目：电路实验- 实验报告示例发布时间：2010-3-11 实验三叠加原理的验证 一、实验目的 验证线性电路叠加原理的正确性，加深对线性电路的叠加性和齐次性的认识和理解。 二、原理说明 叠加原理指出：在有多个独立源共同作用下的线性电路中，通过每一个元件的电流或其两端的电压，可以看成是由每一个独立源单独作用时在该元件上所产生的电流或电压的代数和。 线性电路的齐次性是指当激励信号（某独立源的值）增加或减小K 倍时，电路的响应（即在电路中各电阻元件上所建立的电流和电压值）也将增加或减小K倍。 三、实验设备 高性能电工技术实验装置DGJ-01：直流稳压电压、直流数字电压表、直流数字电流表、叠加原理实验电路板DGJ-03。 四、实验步骤 1．用实验装置上的DGJ-03线路, 按照实验指导书上的图3-1，将两路稳压电源的输出分别调节为12V和6V，接入图中的U1和U2处。 2．通过调节开关K1和K2，分别将电源同时作用和单独作用在电路中，完成如下表格。 表3-1
3．将U2的数值调到12V，重复以上测量，并记录在表3-1的最后一行中。 4．将R3(330 )换成二极管IN4007，继续测量并填入表3-2中。 表3-2 五、实验数据处理和分析 对图3-1的线性电路进行理论分析，利用回路电流法或节点电压法列出电路方程，借助计算机进行方程求解，或直接用EWB软件对电路分析计算，得出的电压、电流的数据与测量值基本相符。验证了测量数据的准确性。电压表和电流表的测量有一定的误差，都在可允许的误差范围内。 验证叠加定理：以I1为例，U1单独作用时，I1a=8.693mA,，U2单独作用时，I1b=-1.198mA，I1a+I1b=7.495mA，U1和U2共同作用时，测量值为7.556mA，因此叠加性得以验证。2U2单独作用时，测量值为-2.395mA，而2*I1b=-2.396mA，因此齐次性得以验证。其他的支路电流和电压也可类似验证叠加定理的准确性。 对于含有二极管的非线性电路，表2中的数据不符合叠加性和齐次性。 六、思考题 1．电源单独作用时，将另外一出开关投向短路侧，不能直接将电压源短接置零。 2．电阻改为二极管后，叠加原理不成立。
暨南大学本科实验报告专用纸 课程名称电路原理成绩评定 实验项目名称戴维宁定理和诺顿定理的研究 实验项目编号08063034903 实验项目类型验证型 实验地点暨南大学珠海学院电路原理实验室指导教师李伟华学生姓名学号 学院系专业 实验时间年月日午～月日午温度℃湿度 一、实验目的 1. 验证戴维宁定理和诺顿定理的正确性，加深对定理的理解。 2. 掌握测量有源二端网络等效参数的一般方法。 二、实验要求 1. 根据步骤2和3，分别绘出曲线，验证戴维宁定理的正确性，并分析产生误差的原因。 2. 根据步骤1、4、5各种方法测得的Uoc与R0与预习时电路计算的结果作比较，你能得出什么结论。 3. 根据实验数据，归纳总结实验结果；心得体会及其他。 三、原理说明 1. 任何一个线性含源网络，如果仅研究其中一条支路的电压和电流，则可将电路的其余部分看作是一个有源二端网络（或称为含源一端口网络）。 戴维宁定理指出：任何一个线性有源网络，总可以用一个电压源与一个电阻的串联来等效代替，此电压源的电动势Us等于这个有源二端网络的开路电压Uoc，其等效内阻R0等于该网络中所有独立源均置零（理想电压源视为短接，理想电流源视为开路）时的等效电阻。 诺顿定理指出：任何一个线性有源网络，总可以用一个电流源与一个电阻的并联组合来等效代替，此电流源的电流Is等于这个有源二端网络的短路电流I SC，其等效内阻R0定义同戴维宁定理。 Uoc（Us）和R0或者I SC（I S）和R0称为有源二端网络的等效参数。 2. 有源二端网络等效参数的测量方法 (1) 开路电压、短路电流法测R0 在有源二端网络输出端开路时，用电压表直接测其输出端的开路电压Uoc，然后再将其输出端短路，用电流表测其短路电流Isc，则等效内阻为 Uoc R0＝── Isc 如果二端网络的内阻很小，若将其输出端口短路，则易损坏其内部元件，因此不宜用此法。
流体力学动量定实验
————————————————————————————————作者：————————————————————————————————日期：
动量定理实验 一、概述 动量定理指出：流体微团动量的变化率等于作用在该微团上所有外力的矢量和。即某控制体内的动量在时间dt内的增量等于作用在控制体上所有外力在dt时间内的总冲量。 水射流冲击平板和内半球是用来验证动量定理的一个很好实例，本实验仪则采用水射流冲击平板通过称重系统测出冲击力。 二、实验目的： 1．测定管嘴喷射水流对平板或曲面板所施加的冲击力。 2．测定动量修正系数，以实验分析射流出射角度与动量力的相关性 3．将测出的冲击力与用动量方程计算出的冲击力进行比较，加深对动量方程的理解。 三、设备性能与主要技术参数 1、该实验装置主要由：流量计、水泵、实验水箱、管嘴、蓄水箱和平衡秤等组成。 2、流量计采用LZS-15（60-600）L/h。 3、水泵为增压泵，最高扬程：10m，最大流量：10L/min，转速2800r/min，输入功率90W。 4、量器为平衡杆秤，上面刻度每小各格为2mm,称上平衡游码为150g。 5、实验水箱由有机玻璃制成，顶部装有称重装置，内部则有实验平板与管嘴，其中管嘴距平板距离为40mm，管嘴的内径为9mm。 6、蓄水箱由PVC板焊制而成。容积：35L。 四、实验原理 1、本实验装置给出计量杠杆为平衡杆称。 2、计算每个状态下的体积流量和质量流量 体积流量QV通过转子流量计直接得出读数，质量流量QM＝ρW·QV其中水的密度ρW可根据水温查得。 3、计算每个状态下水射流冲击模型的当地速度u。 由公式u0=Qv/A0 (m/s)计算管嘴出口处的水流速度，其中A0为喷嘴出口截面积（m2）。在地心引力的作用下，水射流离开喷嘴后要减速，当水流射到模板上时，当地
戴维南定理典型例子_戴维南定理解题方法 什么是戴维南定理戴维南定理（又译为戴维宁定理）又称等效电压源定律，是由法国科学家L·C·戴维南于1883年提出的一个电学定理。由于早在1853年，亥姆霍兹也提出过本定理，所以又称亥姆霍兹-戴维南定理。其内容是：一个含有独立电压源、独立电流源及电阻的线性网络的两端，就其外部型态而言，在电性上可以用一个独立电压源V和一个松弛二端网络的串联电阻组合来等效。在单频交流系统中，此定理不仅只适用于电阻，也适用于广义的阻抗。戴维南定理在多电源多回路的复杂直流电路分析中有重要应用。 戴维南定理（Thevenin‘stheorem）：含独立电源的线性电阻单口网络N，就端口特性而言，可以等效为一个电压源和电阻串联的单口网络。电压源的电压等于单口网络在负载开路时的电压uoc；电阻R0是单口网络内全部独立电源为零值时所得单口网络N0的等效电阻。戴维南定理典型例子戴维南定理指出，等效二端网络的电动势E等于二端网络开路时的电压，它的串联内阻抗等于网络内部各独立源和电容电压、电感电流都为零时，从这二端看向网络的阻抗Zi。设二端网络N中含有独立电源和线性时不变二端元件（电阻器、电感器、电容器），这些元件之间可以有耦合，即可以有受控源及互感耦合；网络N的两端ɑ、b接有负载阻抗Z（s），但负载与网络N内部诸元件之间没有耦合，U（s）=I（s）/Z（s）。当网络N中所有独立电源都不工作（例如将独立电压源用短路代替，独立电流源用开路代替），所有电容电压和电感电流的初始值都为零的时候，可把这二端网络记作N0。这样，负载阻抗Z（s）中的电流I（s）一般就可以按下式1计算（图2）式中E（s）是图1二端网络N的开路电压，亦即Z（s）是无穷大时的电压U（s）；Zi（s）是二端网络N0呈现的阻抗；s是由单边拉普拉斯变换引进的复变量。 和戴维南定理类似，有诺顿定理或亥姆霍兹－诺顿定理。按照这一定理，任何含源线性时不变二端网络均可等效为二端电流源，它的电流J等于在网络二端短路线中流过的电流，并联内阻抗同样等于看向网络的阻抗。这样，图1中的电流I（s）一般可按下式2计算（图
实验三叠加原理的验证 一、实验目的 验证线性电路叠加原理的正确性，加深对线性电路的叠加性和齐次性的认识和理解。 二、原理说明 叠加原理指出：在有多个独立源共同作用下的线性电路中，通过每一个元件的电流或其两端的电压，可以看成是由每一个独立源单独作用时在该元件上所产生的电流或电压的代数和。 线性电路的齐次性是指当激励信号（某独立源的值）增加或减小K 倍时，电路的响应（即在电路中各电阻元件上所建立的电流和电压值）也将增加或减小K倍。 序号名称型号与规格数量备注 1 直流稳压电源0~30V可调二路 2 万用表 1 3 直流数字电压表 1 4 直流数字毫安表 1 5 迭加原理实验电路板 1 HE-12 四、实验内容 实验线路如图6-1所示，用HE-12挂箱的“基尔夫定律/叠加原理”线路。 图6-1 基尔霍夫/叠加原理验证
1. 将两路稳压源的输出分别调节为12V和6V，接入U1和U2处。 2. 令U1电源单独作用（将开关K1投向U1侧，开关K2投向短路侧）。用直流数字电压表和毫安表（接电流插头）测量各支路电流及各电阻元件两端的电压，数据记入表6-1。 测量项目实验内容U1 (V) U2 (V) I1 (mA) I2 (mA) I3 (mA) U A B (V) U C D (V) U A D (V) U D E (V) U F A (V) U1单独作用 U2单独作用 U1、U2共同作用12 2U2单独作用 3. 令U2电源单独作用（将开关K1投向短路侧，开关K2投向U2侧），重复实验步骤2的测量和记录，数据记入表6-1。 4. 令U1和U2共同作用（开关K1和K2分别投向U1和U2侧），重复上述的测量和记录，数据记入表6-1。 5. 将U2的数值调至＋12V，重复上述第3项的测量并记录，数据记入表6-1。 6. 将R5（330Ω）换成二极管1N4007（即将开关K3投向二极管IN4007侧），重复1～5的测量过程，数据记入表6-2。 7. 任意按下某个故障设置按键，重复实验内容4的测量和记录，再根据测量结果判断出故障的性质。 测量项目实验内容U1 (V) U2 (V) I1 (mA) I2 (mA) I3 (mA) U A B (V) U C D (V) U A D (V) U D E (V) U F A (V) U1单独作用 U2单独作用0 0 0 0 0 0 0 0 U1、U2共同作用0 0 2U2单独作用0 12..00 0 0 0 0 0 0 0 故障2 测量项目实验内容U1 (V) U2 (V) I1 (mA) I2 (mA) I3 (mA) U A B (V) U C D (V) U A D (V) U D E (V) U F A (V) U1、U2共同作用 五、实验注意事项 1. 用电流插头测量各支路电流时，或者用电压表测量电压降时，应注意仪表的极性，并应正确判断测得值的＋、－号。 2. 注意仪表量程的及时更换。 六、预习思考题
广东第二师范学院学生实验报告
表3.4.1 叠加原理实验数据记录 五、实验报告要求 整理测试结果，根据叠加原理绘出实验电路的拆分电路。说明为什么叠加原理是成立的。 测量项目 实验内容 1E (V) 2E (V) 1I mA 2I mA 3I mA AB U （V ） CD U （V ） AD U （V ） DE U （V ） EA U （V ） 1E 单独作用 12.05 6.03 14.23 9.45 4.80 4.79 0 4.79 0 -4.79 2E 单独作用 12.05 6.03 -4.53 -6.91 2.39 -3.55 0 2.32 0 -2.36 1E 、2E 共同作用 12.05 5.96 9.46 2.28 7.21 1.21 0 7.17 0 -7.16 22E 单独作用 12.05 12.00 -9.42 -14.23 4.81 -7.23 4.80 -4.80
由实验数据得出，在线性电阻电路中，某处电压或电流都是由电路中各个独立源单独作用时，在该处分别产生的电压或电流的叠加。 六、实验注意事项 1. 测量各支路电流时，应注意仪表的极性，以及数据表格中“+”、“—”号的记录。 2. 注意仪表量程的及时更换。 七、思考题 1. 对于非线性电路，是否也可应用叠加原理，为什么？ 答：叠加定理不适用于非线性电路。对于非线性电路，虽然各个电源单独作用时都有确定的电压（或电流），但是由于元件的非线性，施加不同电压（或电流）时，其阻值R也随之变化，因此电源共同作用时，电压（或电流）改变，同时R也改变，那么电流就不再是单独作用时的和值了，因此，非线性电路不能使用叠加定理。 2. 元件的关联参考方向在叠加原理中起到什么作用？ 答：为电流电压的方向确定提供了前提，使后面进行代数和运算时更便利。：八、实验心得 测量电压、电流时，应注意仪表的极性与电压、电流的参考方向一致，这样纪录的数据才是准确的。记录数据的时候记得考虑到参考方向，适当的添加“+”“-”表明方向，以免造成数据的错误。
第三章复杂直流电路 ------戴维宁定理 一．填空 1.任何具有两个引出端的电路都称为网络,其中若包含电源的,称为网络。 2.运用戴维宁定理就能将任一个线性含源的简化为电源。这个电源的电 动势E O 等于，电源的内阻R O 等于。 3.任何具有的电路都可称为二端网络。若在这部分电路中含有，就可以称为有源二端网络。 4.戴维南定理指出：任何有源二端网络都可以用一个等效电压源来代替，电源的电动势等于二端网络的，其内阻等于有源两端网络内 二．选择 1.若某电源开路电压为120V，短路电流为2A，则负载从该电源获得的最大功率是（） A.240 W B.60 W C.600 W 2.一有源二端网络，测得其开路电压为100V，短路电流为10A，当外接10Ω负载时，负载电流为（）A。 A.5 B.10 C.20 3.用戴维南定理分析电路“输入电阻”时，应将内部的电动势（）处理。 A．作开路 B．作短路 C．不进行 D．以上答案都不正确 三．是非判断 1．利用戴维南定理解题时有源二端网络必须是线性的，待求支路可以是非线性的。 四．求下列二端网络的开路电压E O 及等效电阻R O （求出电源的E O 和R O 并画出电源） 1. 2. 3.
五．计算 1.图示电路中，已知：U S =4V，I S =3A，R 1 =R 2 =1，R 3 =3，用戴维宁定理求电流I。 2.图示电路中，已知：U S =24V，I S =4A，R 1 =6，R 2 =3，R 3 =4，R 4 =2，用戴维宁定理求电流 I 3.用戴维南定理计算图中的支路电流I 3 4.用戴维南定理求下图所示电路中的电流I 5.电路如图 2－52所示，已知电源电动势E 1 ＝12V，E 2 ＝2V，电源内阻不计，电阻R 1 ＝R 2 ＝R 6 ＝5Ω，R 3 ＝1Ω，R 4 ＝10Ω，R 5 ＝5Ω。试用戴维宁定理求通过电阻R3的电流。
南京信息工程大学 实验（实习）报告 1．实验目的： 熟悉和掌握多功能电表（万用表）、电流表、电压表的使用方法和测量方法。 2．实验内容： 通过试验验证戴维南定理的正确性，并借助多功能电表（万用表）测量等效电阻、戴维南等效电压。 3．实验步骤： （1）完成上述连线后，启动电源开关，并记录电流表和电压表的读数 U= 2.371V ，I= 5.045mA （2) 求A 、B 两端开路电压th E 和等效电阻th R 。首先将L R 电阻两端开路，用万用表电压挡测量A 、B 两端的开路电压 th E ；在L R 电阻两端开路的同时，再将电池短路，用万用表欧姆挡测量A 、B 两端等效电阻th R th E = 3.8095V ，th R =285.1
（3）得到上述测量值th E 、th R 后，将电阻L R 和th E 、th R 、电流表、电压表重新连线，画出下图电路，启动电源开关，记录电流表和电压表的读数 U=2.371 V ，I= 5.045mA 4．实验分析和总结 由上述实验步骤可以证明戴维南定理的正确性，戴维南原理正确，即任何有缘二端口网络均可等效为一个电压源和一个电阻串联组合，其中电压源U 大小就是有源二端电路的开路电压Uo ；电阻R 大小是有源二端电路除去电源的等效电阻R0。 该实验很好的反映了戴维南定理的实际应用，EWB 是较好电路仿真工具，软件能很方便的进行很多原理的仿真，这对我们今后的工作有很大的帮助。通过一节课的上机实验练习及本次报告的书写，我深深的发现了自身的不足，需要继续健身了解该软件，并不断练习巩固，不断总结经验，在一次次试验中得出模拟数据，能够更好地用于实际电路中。
动量定理实验 一、概述 动量定理指出：流体微团动量的变化率等于作用在该微团上所有外力的矢量和。即某控制体内的动量在时间dt内的增量等于作用在控制体上所有外力在dt时间内的总冲量。 水射流冲击平板和内半球是用来验证动量定理的一个很好实例，本实验仪则采用水射流冲击平板通过称重系统测出冲击力。 二、实验目的： 1．测定管嘴喷射水流对平板或曲面板所施加的冲击力。 2．测定动量修正系数，以实验分析射流出射角度与动量力的相关性 3．将测出的冲击力与用动量方程计算出的冲击力进行比较，加深对动量方程的理解。 三、设备性能与主要技术参数 1、该实验装置主要由：流量计、水泵、实验水箱、管嘴、蓄水箱和平衡秤等组成。 2、流量计采用LZS-15（60-600）L/h。 3、水泵为增压泵，最高扬程：10m，最大流量：10L/min，转速2800r/min，输入功率90W。 4、量器为平衡杆秤，上面刻度每小各格为2mm,称上平衡游码为150g。 5、实验水箱由有机玻璃制成，顶部装有称重装置，内部则有实验平板与管嘴，其中管嘴距平板距离为40mm，管嘴的内径为9mm。 6、蓄水箱由PVC板焊制而成。容积：35L。 四、实验原理 1、本实验装置给出计量杠杆为平衡杆称。 2、计算每个状态下的体积流量和质量流量 体积流量QV通过转子流量计直接得出读数，质量流量QM＝ρW·QV其中水的密度ρW可根据水温查得。 3、计算每个状态下水射流冲击模型的当地速度u。 由公式u0=Qv/A0 (m/s)计算管嘴出口处的水流速度，其中A0为喷嘴出口截面积（m2）。在地心引力的作用下，水射流离开喷嘴后要减速，当水流射到模板上时，当地
实验一叠加原理的验证 一、实验目的 验证线性电路叠加原理的正确性，加深对线性电路的叠加性和齐次性的认识和理解。 二、原理说明 叠加原理指出：在有多个独立源共同作用下的线性电路中，通过每一个元件的电流或其两端的电压，可以看成是由每一个独立源单独作用时在该元件上所产生的电流或电压的代数和。 线性电路的齐次性是指当激励信号（某独立源的值）增加或减小K 倍时，电路的响应（即在电路中各电阻元件上所建立的电流和电压值）也将增加或减小K倍。 四、实验内容 实验线路如图6-1所示，用DGJ-03挂箱的“基尔夫定律/叠加原理”线路。 图6-1 1. 将两路稳压源的输出分别调节为12V和6V，接入U1和U2处。 2. 令U1电源单独作用（将开关K1投向U1侧，开关K2投向短路侧）。用直流数字电压表和毫安表（接电流插头）测量各支路电流及各电阻元件两端的电压，数据记入表6-1。
3. 令U2电源单独作用（将开关K1投向短路侧，开关K2投向U2侧），重复实验步骤2的测量和记录，数据记入表6-1。 4. 令U1和U2共同作用（开关K1和K2分别投向U1和U2侧），重复上述的测量和记录，数据记入表6-1。 5. 将U2的数值调至＋12V，重复上述第3项的测量并记录，数据记入表6-1。 6. 将R5（330Ω）换成二极管1N4007（即将开关K3投向二极管IN4007侧），重复1～5的测量过程，数据记入表6-2。 7. 任意按下某个故障设置按键，重复实验内容4的测量和记录，再根据测量结果判断出故障的性质。 五、实验注意事项 1. 用电流插头测量各支路电流时，或者用电压表测量电压降时，应注意仪表的极性，正确判断测得值的＋、－号后，记入数据表格。 2. 注意仪表量程的及时更换。 六、预习思考题 1. 在叠加原理实验中，要令U1、U2分别单独作用，应如何操作？可否直接将不作用的电源（U1或U2）短接置零？ 2. 实验电路中，若有一个电阻器改为二极管，试问叠加原理的迭加性与齐次性还成立吗？为什么？ 七、实验报告 1. 根据实验数据表格，进行分析、比较，归纳、总结实验结论，即验证线性电路的叠加性与齐次性。 2. 各电阻器所消耗的功率能否用叠加原理计算得出？试用上述实验数据，进行计算并作结论。
实验三 基尔霍夫定律、戴维南定理的的验证 一、实验目的 1. 加深对基尔霍夫定律、戴维南定理的理解。 2. 加深对参考方向、等效电路概念的理解。 3. 进一步熟悉直流稳压电源、万用表的使用。 二、实验仪器及设备 电工实验箱、直流稳压电源、万用表 三、实验原理 基尔霍夫定律是电路的基本定律。测量某电路的各支路电流及每个元件两端的电压，应能分别满足基尔霍夫电流定律（KCL ）和电压定律（KVL ）。即对电路中的任一个节点而言，应有ΣI ＝0；对任何一个闭合回路而言，应有ΣU ＝0。 戴维南定理指出：任何一个线性有源网络，总可以用一个电压源与一个电阻的串联来等效代替，此电压源的电动势Us 等于这个有源二端网络的开路电压Uoc ， 其等效内阻R 0等于该网络中所有独立源均置零（理想电压源视为短接，理想电流源视为开路）时的等效电阻。 四、实验内容及步骤 1. 基尔霍夫定律的验证 ⑴验证KCL 定律，在图3-1所示电路中，任选一个节点，测量流入流出节点的各支路电流数值和方向，记入表3-1. ⑵验证KVL 定律，在图3-1所示电路中，任选一回路，测量回路内所有支路的元件电压值和电压方向，对应记入表3-1。 图3-1 2. 验证戴维南定理 ⑴在图3-2所示电路中，测量有源二端网络的开路 电压U oc （1-1′）。 ⑵在图3-2所示电路中，测量有源二端网络的等效电阻R 0。 ⑶验证戴维南定理, 理解等效概念 1〉戴维南等效电路外接负载。首先组建戴维南等效电路，即用外电源Us2（其值调到U oc 值）与戴维南等效电阻R 0相串后，外接R L =100Ω的负载，然后测电阻R L 两端电压U RL 和流过R L 的电流值I RL ，记入表3-2。 2〉原有源二端网络1-1′外接负载。同样接R L =100Ω的负载，测电压U RL 与电流I RL ，结果记入表3-2，与1〉测试结果进行比较，验证戴维南定理。 五、数据记录与分析 表3-1基尔霍夫定律的验证 图3-2 120Ω 360Ω 240Ω 180Ω
JK-DL 自循环动量定理实验装置指导说明书 目录 一、实验目的 (1) 二、实验外形图 (1) 三、实验原理 (3) 四、实验方法与步骤 (3) 五、实验成果及要求 (4) 六、实验分析与讨论 (4)
湘潭金凯化工装备技术有限公司
JK-DL 自循环动量定律实验指导说明书 一、实验目的： 1．验证不可压缩流体恒定流的动量方程； 2．通过对动量与流速、流量、出射角度、动量矩等因素间相关性的分析研讨，进一步掌握液体动力学的动量守恒定理； 3．了解活塞式动量定律实验仪原理、构造，进一步启发与培养创造性思维的能力。 二、实验外形图： 本实验的装置如下图所示。 自循环供水装置由离心式水泵和蓄水箱组合而成。水泵的开启、
流量大小的调节均由阀门控制。水流经供水管供给恒压水箱，溢流水经回水管流回蓄水箱。流经管嘴的水流形成射流，冲击带活塞和翼片的抗冲平板，并以与入射角成90°的方向离开抗冲平板。抗冲平板在射流冲力和测压管中的水压力作用下处于平衡状态。活塞形心水深h 可由测压管测得，由此可求得射流的冲击，即动量力F。冲击后的弃水经集水箱汇集后，再经上回水管流出，最后经漏斗和下回水管流回蓄水箱。 为了自动调节测压管内的水位，以使带活塞的平板受力平衡并减小摩擦阻力对活塞的影响，本实验装置应用了自动控制的反馈原理物动磨擦减阻技术。 工作时，在射流冲击力作用下，水流经导水管a向测压管内加水。当射流冲击大于测压管内水柱对活塞的压力时，活塞内移，窄槽c关小，水流外溢减少，使测压管内水位升高，水压力增大。反之，活塞外移，窄槽开大，水流外溢增多，测管内水位降低，水压力减小。在恒定射流冲击下，经短时段的自动调整，即可达到射流冲击力和水压力的平衡状态。这时活塞处在半进半出、窄槽部分开启的位置上，过a流进压管的水量和过c外溢的水量相等。由于平板上设有翼片b，在水流冲击下，平板带动活塞旋转，因而克服了活塞在沿轴向滑移时的静磨擦力。 为验证本装置的灵敏度，只要在实验中的恒定流受力平衡状态下，人为地增减测压管中的液位高度，可发现即使改变量不足总液柱面度的±5‰(约0.5-1mm)，活塞在旋转下亦能有效地克服动磨擦力
实验四 戴维宁定理的验证实验 一、实验目的 1、通过实验验证戴维宁定理。 2、加深对等效电路概念的理解。 二、实验原理 戴维宁定理：在任何一个线性有源电路中,如果只研究其中一个支路电压、电流时，可将电路的其余部分看作是一个有源二端网络如图4-1(a) 所示。任何有源二端网络对外的作 （a ） （b ） 图4 -1 有源二端网络等效电路 用可用一个为U es 的理想电压源和内阻R 0串联的电源来等效代替见图4-1(b)。等效电源的理想电压源U es 就是有源二端网络的开路电压U OC ，即将负载断开后a 、b 两端之间的电压。等效电源的内阻R 0等于有源二端网络中所有电源均除去(将各个理想电压源短路，即其电压为零；将各个理想电流源开路，其电流为零)后所得到的无源网络的内阻。这个定理称为戴维宁定理。 三、实验内容及步骤 如图4-2所示，端子a ，b 左侧部分为一个有源二端网络，R L 是外部负载。依据戴维宁定理，测得a ，b 两端的开路电压U OC 和等效内阻R 0以后将数据代入图4-1（b ）内，如果两个电路在负载R L 上产生的电流I 相等，即可验证戴维宁定理。本次实验中，负载R L 以可变电阻代替，可以通过测量多组数据验证定理的正确性。 图4-2 戴维宁定理验证电路图 实验步骤如下： (1) 打开EWB 软件，选中主菜单Circuit/Schematic Options/Grid 选项中的Show grid ，使得 绘图区域中出现均匀的网格线，并将绘图尺寸调节到最佳。 (2) 在Sources 元器件库中调出1个Ground （接地点）和1个Battery （直流电压源）器件， 从Basic 元器件库中调出5个Resistor （电阻）、1个Potentiometer （可变电阻）、5个Switch （开关）器件，从Indicators 元器件库中调出1个V oltmeter （电压表）、1个Ammeter （电流表）器件，最后从Instruments 元器件库中调出1个Multimeter （多用表）器件，按图4-3所示排列好。 (3) 将各元器件的标号、参数值亦改变成与图4-3所示一致。 R L R L R U +- 5 4 R L I
叠加原理的验证作业 【实验名称】叠加原理的验证 【实验目的】 用实验方法验证叠加原理的正确性。 学习复杂电路的连接方法，进一步熟悉直流电流表的使用。 【实验仪器】 直流稳压电源（两台），分别为12V和6V； 万用表； 转换开关（两个）； 标准电阻（三个），分别为100Ω、430Ω和180Ω。 【实验原理】 叠加原理是指几个电源在线性电路的任何部分共同作用所产生的电流和电压等于这些电源单独地在该部分所产生的电流或电压叠加的结果。 【实验内容】 按照所给的电路图搭建电路（图1）。 【实验步骤】 （1）测出S1接1端，同时S2接1端时的电流IL。 （2）将开关S1接至1端，S2接至2端，使12V电源单独作用，测出此时通过R1的电流I11和通过R2的电流I21；将开关S1接至2端，S2接至1端，使6V电源单独作用，测出此时通过R1的电流I12和通过R2的电流I22；令I1=I11+I12，I2=I21+I22，注意电流的方向和符号。 将上述2步所测数据填写到表1。（单位：mA） （3）测出S1接1端，S2接2端，各支路的电压U1、U2、UL。 （4）测出S1接2端，S2接1端，各支路的电压U1、U2、UL。 （5）测出S1接1端，S2接1端，各支路的电压U1、U2、UL。 将上述3组所测数据分别填入表2。（单位：V） 图1 实验电路
实验报告 姓名：孟庆亮 报名编号：C0731701101410809000004 学习中心：河北沧州黄骅奥鹏学习中心 层次：专升本（高起专或专升本） 专业：专升本电气工程及其自动化 （一）填写数据表格 表1：叠加原理的验证—数据记录（1） 表2：叠加原理的验证—数据记录（2） （二）实验结论 叠加原理是指几个电源在线性电路的任何部分共同作用所产生的电流和电压等于这些电源单独地在该部分所产生的电流或电压叠加的结果。
冲量、动量定理教学设计 一、指导思想与理论依据 本节课，主要应用了认知主义的思想方法，注重客观主义认识理论及人本主义的认识理论。重视物理学教学的特点，以创设情景为切入点，以观察实验（事实）为基础，以提升学生的探究能力为重点，以培养学生的思维能力为核心。 二、教学背景分析 教科版选修3-5《第一章碰撞与动量守恒》，这一章划分为两个单元。第一节的《碰撞》，第二节的《动量》是第一单元。第三节《动量守恒》第四节《动量守恒的应用》是第二单元。如果第一节《碰撞》用一课时时间有些松，而第二节《动量》包括动量、动量的改变、冲量、动量定理如果用一课时内容又太多。所以授课时我将碰撞、动量、动量的改变量合为一节内容安排一课时，冲量、动量定理安排为一课时。本节教学设计主要是对冲量、动量定理的教学设计。通过一课时的学习学生对碰撞、动量、动量的改变量已经有了较清楚的认识，但对动量、动量的改变量矢量性，计算时还不习惯。本节课教师以演示实验和设问为主，学生以观察、分析为主，遵循观察、分析、归纳的方法，理论探究得出动量定理。 三、教学目标 1、知识与技能 ①理解冲量的概念，知道冲量的定义，知道冲量是矢量 ②能从牛顿运动定律和运动学公式，推导出动量定理的表达式。 ③理解动量定理的确切含义，知道动量定理适用于变力。 ④会用动量定理解释有关现象和处理有关问题 2、过程与方法 ①通过演示实验，引入课题，激发学生的学习兴趣； ②通过对动量定理的探究过程，尝试用科学探究的方法研究物理问题。 ③运用动量定理解释现象和处理有关问题，培养学生理论联系实际的能力。 3、情感态度与价值观 ①培养学生有参与科技活动的热情，有从生活到物理，从物理到生活的意识。 ②培养学生有主动与他人合作的精神，有团队意识。 四、教学过程 一、创设情景引入新课 问题：一个鸡蛋从一米高处下落鸡蛋会碎吗? 学生甲：会碎。 学生乙：不会。如果地上放海绵鸡蛋就不会碎。 师：让我们亲眼验证。 教师活动：讲桌上放一块一样高的海绵和木板（木板上铺一张纸），拿出两个鸡蛋。 学生活动：请全班最高的男生到前面做实验。两手各握一枚鸡蛋从同一高度释放。 实验现象：落到海绵上的鸡蛋没碎，落到木板上的鸡蛋碎了。
《戴维宁定理》 一、教材分析 “戴维宁定理”是《电工基础》中“直流电路分析”一章的重点内容之一，它是简化复杂电路的重要方法，特别适用于求解复杂网络内部某一支路中电流或电压，而且也是直流电路分析中的一个普遍实用的重要定理和方法。对学生来讲，它是本章的重点之一，也是难点之一。因此,本节课的内容是至关重要的,它对直流电路分析起到了变难为易的作用。 二、教学目标 1．知识目标： 理解戴维宁定理的内容；掌握用戴维宁定理求解某一条支路的步骤，并能熟练应用到实际电路中。 2．能力目标： 通过戴维宁定理的教学，培养学生观察、猜想、归纳问题的能力，分析电路的能力，调动学生探求新知的积极性。 3．情感目标： 通过戴维宁定理的学习，使学生学会处理复杂问题时所采用的一种化繁为简（变难为易）的思想．培养学生从实践、实验出发勇于探索的科学精神。 三、教学重点和难点 教学重点： 1、戴维宁定理的内容及应用。 2、应用戴维宁定理如何将复杂的含源二端网络等效化简为一个电压源和一个电阻相串联。 教学难点： 应用戴维宁定理解题时如何具体计算含源二端网络的开路电压。 四、教学方法 为了实现本节课的教学目标，在教法上我采取： 1、启发式教学、形象直观式教学 为了充分调动学生学习此内容的积极性，使学生变被动为主动的愉快的学习，我正确处理好主导与主体的关系，启发式教学始终贯穿于始终，通过师生间的一系列互动活动，如提问与回答，讲授与思考，口述与板书等，从复习旧课，到提出问题，由旧到新，由浅入深，循序渐进，将学生的学习积极性充分调动起来，充分发挥学生的主体作用，让他们在愉快的氛围中接受知识和技能。 2、采用演示实验，提高教学效率和教学质量。 五、学习方法 1、让学生利用图形直观启迪思维，并通过典型例题的演示分析指导，来完成从感性认识到理性思维的质的飞跃。 2、让学生从问题中质疑、尝试、归纳、总结、运用，培养学生发现问题、研究问题和分析解决问题的能力。 六、教学程序 （一）创设情景，揭示课题 问；复杂直流电路的分析方法有哪些各自的适用范围 答：支路电流法：适用于线性和非线性电路中求解各支路电流； 电压源与电流源的等效变换：适用于求解某一条支路的电流； 叠加定理：适用于线性电路中计算各支路电流和电压，不能用于计算功率。

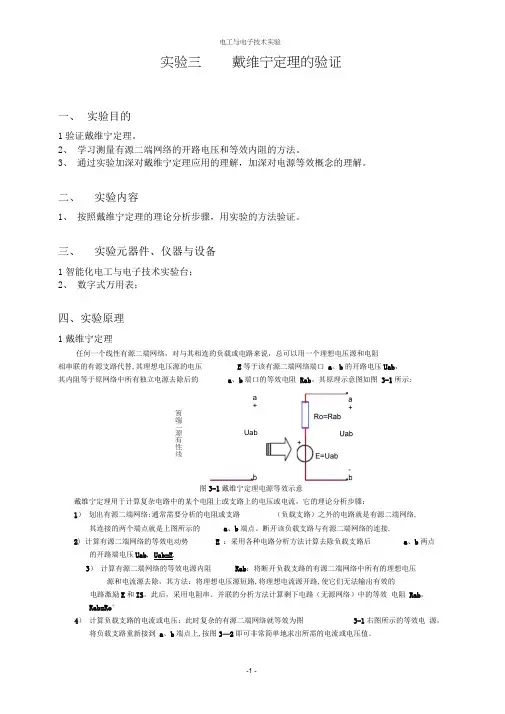

实验三戴维宁定理的验证 一、实验目的 1、验证戴维宁定理。 2、学习测量有源二端网络的开路电压和等效阻的方法。 3、通过实验加深对戴维宁定理应用的理解，加深对电源等效概念的理解。 二、实验容 1、按照戴维宁定理的理论分析步骤，用实验的方法验证。 三、实验元器件、仪器与设备 1、智能化电工与电子技术实验台； 2、数字式万用表； 四、实验原理 1、戴维宁定理 任何一个线性有源二端网络，对与其相连的负载或电路来说，总可以用一个理想电压源和电阻相串联的有源支路代替，其理想电压源的电压E等于该有源二端网络端口a、b的开路电压Uab，其阻等于原网络中所有独立电源去除后的a、b端口的等效电阻Rab。其原理示意图如图3-1所示： 图3-1戴维宁定理电源等效示意 戴维宁定理用于计算复杂电路中的某个电阻上或支路上的电压或电流，它的理论分析步骤：1）划出有源二端网络：通常需要分析的电阻或支路（负载支路）之外的电路就是有源二端网络， 其连接的两个端点就是上图所示的a、b 2）计算有源二端网络的等效电动势E a、b两点的开路端电压Uab，Uab=E。 3）计算有源二端网络的等效电源阻Rab：将断开负载支路的有源二端网络中所有的理想电压源和电流源去除，其方法：将理想电压源短路，将理想电流源开路，使它们无法输出有效的电路激励E和Is。此后，采用电阻串、并联的分析方法计算剩下电路（无源网络）中的等效电阻Rab，Rab=Ro。 4）计算负载支路的电流或电压：此时复杂的有源二端网络就等效为图3-1右图所示的等效电源，将负载支路重新接到a、b端点上，按图3-2即可非常简单地求出所需的电流或电压值。 图3-2戴维宁等效电路 2、定理 由于任何一个电源都可以等效为电压源形式也可以根据需要等效为电流形式，如用一个理想电压源和电阻相串联的有源支路代替线性有源二端网络，就是戴维宁定理；如用一个理想电流源和电阻相并联，就是定理。其理想电流源的电流Is等于该有源二端网络端口a、b的短路电流Iab，其阻等于原网络中所有独立电源去除后的a、b端口的等效电阻Rab。其原理示意图如图3-3所示：
仲恺农业工程学院实验报告纸信息科学与工程（院、系）网络工程专业132 班组电工与电子技术课 一、实验目的 验证线性电路中叠加原理的正确性，加深对线性电路的叠加性和齐次性的认识和理解 二、原理说明 叠加原理指出：在有几个独立源共同作用的线性电路中，通过某个元件的电流或其两端的电压，可以看成是由每一个独立源单独作用时在该元件上所产生的电流或电压的代数和 三、实验设备及器件 （1）直流稳压电源+V，+12V切换。 （2）可调直流稳压电源0-30V。 （3）直流数字电压表、直流数字毫安表各1只。 （4）叠加原理实验线路板 四、实验内容 （1）按图5-2电路接线，E1为+6V，+12V切换电源，取E1=+12V，E2为可调直流稳压电源，调至+6V。 （２）令Ｅ１电源单独作用时（将开关Ｓ１投向Ｅ１侧，开关Ｓ２投向短路侧），用直流数字电压表和毫安表（接电流插头）测量个支路电流及各电阻元件两端电压，数据计入表５－２中。 （３）令Ｅ２电源单独作用时（将开关Ｓ１投向短路侧，开关Ｓ２投向Ｅ２侧），重复实
验步骤（２）的测量和记录。 （４）令Ｅ１和Ｅ２共同作用时（将开关Ｓ１和Ｓ２分别投向Ｅ１和Ｅ２侧），重复上述的 测量和记录。 （５）将Ｅ２数值调至＋１２Ｖ，重复上述第（３）项的测量并记录。 （６）将Ｒ５换成一只二极管ＩＮ４００７（即将开关Ｓ３投向二极管Ｄ侧）重复（１）－（５）的测量过程，数据计入表５－３中。 五、实验内容 （１）叠加原理中Ｅ１，Ｅ２分别单独作用，在实验中应如何操作？可否直接将不作用的电源（Ｅ１或Ｅ２）置零（短路）？ 答：单独作用时直接切断一个电压源。置其短接 （２）实验电路中，若有一个电阻改为二极管，试问叠加原理的叠加性与齐次性还成立吗？ 为什么？ 答：不成立，因为二极管是单向流动的。 （３）根据实验数据验证线性电路的叠加性与齐次性。 答：根据实验数据，两个电压源单独作用时的数据相加等于两个电压源同时作用的总和。 （４）各电阻器所消耗的功率能否用叠加原理计算得出？试用上述实验数据进行计算并作出结论 不能，功率不是线性的，两个电源单独作用的功率相加大于两个电源共同作用的功率。 （５）通过实验内容（６）及实验数据分析，你能得出什么样的结论？ 表５－２线性电路实验数据
1.实验目的： 1.1.验证有源二端电路戴维南定理。 1.2.通过实验,熟悉伏安法.半压法.零示法等典型的电路测量法。 2.戴维南定理: 戴维南定理：任何线性有源二端电路都可以用一个电压源Us与电阻R0 串联的等效电路代换。其中电压源US大小就是有源二端电路的开路电压UOC；电阻RO大小是有源二端电路除去电源的等效电阻RO 。 3.戴维南定理的验证：有源二端网络等效参数的测量方法: 3.1开路电压,短路电流法:用电压表测出二端电路端口开路电压UOC,用电流表测出端口短路电流ISC. 则等效电阻：RO=UOC/ISC，如图
3.2 伏安法测RO:用电压表测出二端电路端口伏安特性曲线的斜率?U/?I 就是电路的等效电阻。 即:R O =?U/?I=UOC/ISC. 3.3 半压法测R O , 调节二端电路所接负载电阻值RL ’,使 UL=UOC/2时。断开电路,测出RL ’，则有:Ro= RL ’。 4. 实验内容与实验步骤 4.1.用开路电压与半压法测量二端电路等效参数与元件参数。 表-1 二端电路等效参数及元件参数 Uoc=Us*R3/(R1+R3)、RO=(R1∥R3)+R2 络 U L =U O C /2 R L ’ = R O
4.2.测量有源二端电路的伏安特性：改变RL阻值，测量二端电路端口电压与电流记录在表-2中，根据测量数据作有源二端电路的伏安特性曲线。 表-2 有源二端电路伏安特性测量表 4.3.测量戴维南等效电路的伏安特性： 构成的用U=Uoc的电压源, R=RO的等效电阻戴维南等效电路如图-5. 改变外电阻RL的大小,测量戴维南等效电路的端口电压与电流,记录在表-3中， 根据测量数据作出戴维南等效电路的伏安特性曲线。 注意:Uoc是有源二端网络的开路电压,不是有源二端网络内的实际电源电压Us!! 比较有源二端电路的伏安特性曲线与戴维南等效电路的伏安特性曲线。验证戴维南定理。
