实验三 基尔霍夫定律、戴维南定理的的验证
一、实验目的
1. 加深对基尔霍夫定律、戴维南定理的理解。
2. 加深对参考方向、等效电路概念的理解。
3. 进一步熟悉直流稳压电源、万用表的使用。 二、实验仪器及设备
电工实验箱、直流稳压电源、万用表 三、实验原理

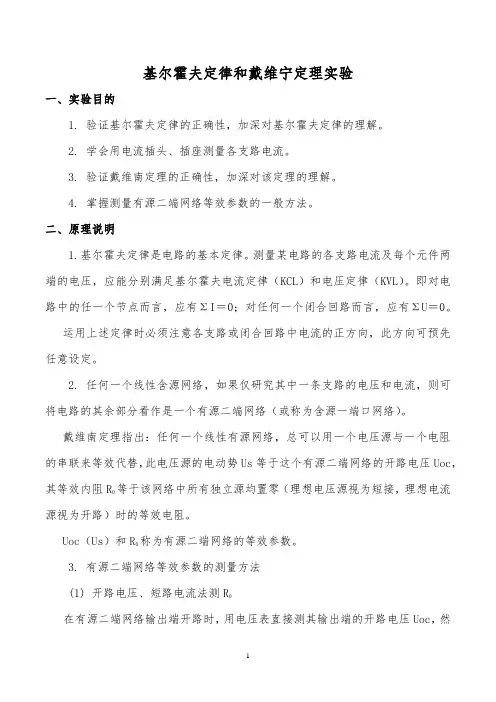

基尔霍夫定律是电路的基本定律。测量某电路的各支路电流及每个元件两端的电压，应能分别满足基尔霍夫电流定律（KCL ）和电压定律（KVL ）。即对电路中的任一个节点而言，应有ΣI ＝0；对任何一个闭合回路而言，应有ΣU ＝0。
戴维南定理指出：任何一个线性有源网络，总可以用一个电压源与一个电阻的串联来等效代替，此电压源的电动势Us 等于这个有源二端网络的开路电压Uoc ， 其等效内阻R 0等于该网络中所有独立源均置零（理想电压源视为短接，理想电流源视为开路）时的等效电阻。
四、实验内容及步骤
1. 基尔霍夫定律的验证
⑴验证KCL 定律，在图3-1所示电路中，任选一个节点，测量流入流出节点的各支路电流数值和方向，记入表3-1. ⑵验证KVL 定律，在图3-1所示电路中，任选一回路，测量回路内所有支路的元件电压值和电压方向，对应记入表3-1。
图3-1
2. 验证戴维南定理
⑴在图3-2所示电路中，测量有源二端网络的开路 电压U oc （1-1′）。
⑵在图3-2所示电路中，测量有源二端网络的等效电阻R 0。 ⑶验证戴维南定理, 理解等效概念
1〉戴维南等效电路外接负载。首先组建戴维南等效电路，即用外电源Us2（其值调到U oc 值）与戴维南等效电阻R 0相串后，外接R L =100Ω的负载，然后测电阻R L 两端电压U RL 和流过R L 的电流值I RL ，记入表3-2。
2〉原有源二端网络1-1′外接负载。同样接R L =100Ω的负载，测电压U RL 与电流I RL ，结果记入表3-2，与1〉测试结果进行比较，验证戴维南定理。 五、数据记录与分析
表3-1基尔霍夫定律的验证
图3-2
120Ω
360Ω
240Ω
180Ω
