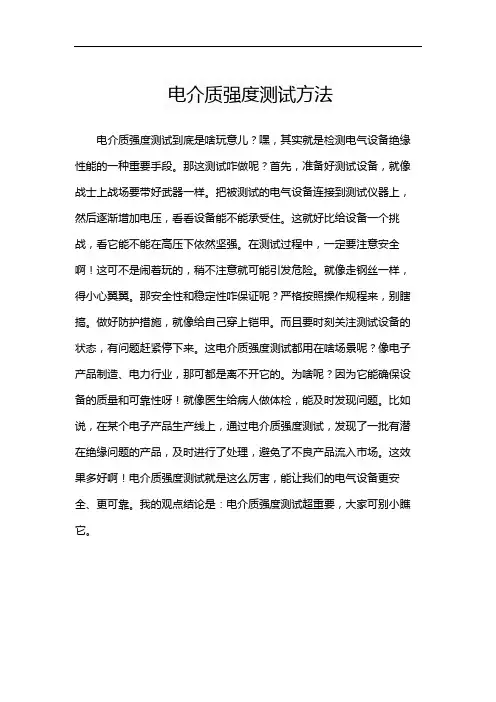

电介质强度测试到底是啥玩意儿？嘿，其实就是检测电气设备绝缘性能的一种重要手段。

那这测试咋做呢？首先，准备好测试设备，就像战士上战场要带好武器一样。

把被测试的电气设备连接到测试仪器上，然后逐渐增加电压，看看设备能不能承受住。

这就好比给设备一个挑战，看它能不能在高压下依然坚强。

在测试过程中，一定要注意安全啊！这可不是闹着玩的，稍不注意就可能引发危险。

就像走钢丝一样，得小心翼翼。

那安全性和稳定性咋保证呢？严格按照操作规程来，别瞎搞。

做好防护措施，就像给自己穿上铠甲。

而且要时刻关注测试设备的状态，有问题赶紧停下来。

这电介质强度测试都用在啥场景呢？像电子产品制造、电力行业，那可都是离不开它的。

为啥呢？因为它能确保设备的质量和可靠性呀！就像医生给病人做体检，能及时发现问题。

比如说，在某个电子产品生产线上，通过电介质强度测试，发现了一批有潜在绝缘问题的产品，及时进行了处理，避免了不良产品流入市场。

这效果多好啊！电介质强度测试就是这么厉害，能让我们的电气设备更安全、更可靠。

我的观点结论是：电介质强度测试超重要，大家可别小瞧它。

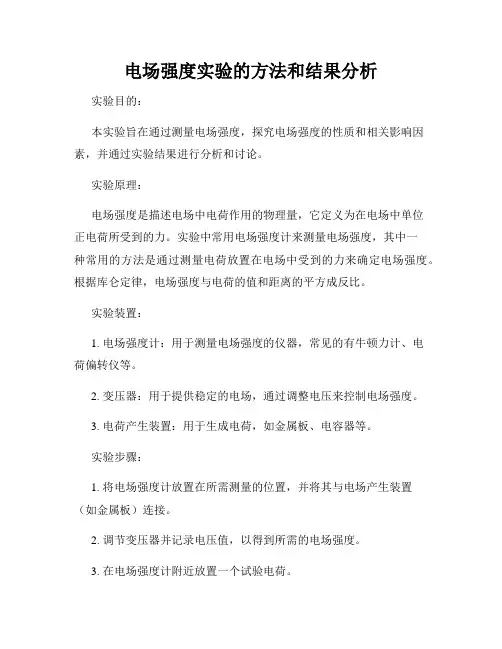

电场强度实验的方法和结果分析实验目的：本实验旨在通过测量电场强度，探究电场强度的性质和相关影响因素，并通过实验结果进行分析和讨论。

实验原理：电场强度是描述电场中电荷作用的物理量，它定义为在电场中单位正电荷所受到的力。

实验中常用电场强度计来测量电场强度，其中一种常用的方法是通过测量电荷放置在电场中受到的力来确定电场强度。

根据库仑定律，电场强度与电荷的值和距离的平方成反比。

实验装置：1. 电场强度计：用于测量电场强度的仪器，常见的有牛顿力计、电荷偏转仪等。

2. 变压器：用于提供稳定的电场，通过调整电压来控制电场强度。

3. 电荷产生装置：用于生成电荷，如金属板、电容器等。

实验步骤：1. 将电场强度计放置在所需测量的位置，并将其与电场产生装置（如金属板）连接。

2. 调节变压器并记录电压值，以得到所需的电场强度。

3. 在电场强度计附近放置一个试验电荷。

4. 测量试验电荷在电场中受到的力，并记录测量结果。

5. 重复上述步骤，改变电场强度和试验电荷的值，以得到一系列的测量数据。

结果分析：通过实验测量得到的数据可以进一步分析电场强度的性质和相关影响因素。

根据测量结果，我们可以观察到以下几点现象和规律：1. 电场强度与电荷的关系：根据库仑定律可知，电场强度与电荷的值成正比，即电荷越大，电场强度越大；电荷越小，电场强度越小。

通过实验中测量不同大小电荷所受到的力，我们可以验证这一关系。

2. 电场强度与距离的关系：根据库仑定律可知，电场强度与距离的平方成反比，即距离越近，电场强度越大；距离越远，电场强度越小。

实验中可以通过改变电荷放置的位置，测量不同距离处试验电荷的受力情况，来验证这一关系。

3. 电场强度在不同介质中的变化：电场强度在不同介质中可能存在差异，比如在介质中电场强度会发生衰减。

通过在不同介质或电介质中进行实验，我们可以观察到电场强度的变化规律。

4. 其他影响因素的分析：电场强度的测量还受到其他一些影响因素的影响，比如周围环境的干扰、电荷之间的相互作用等。

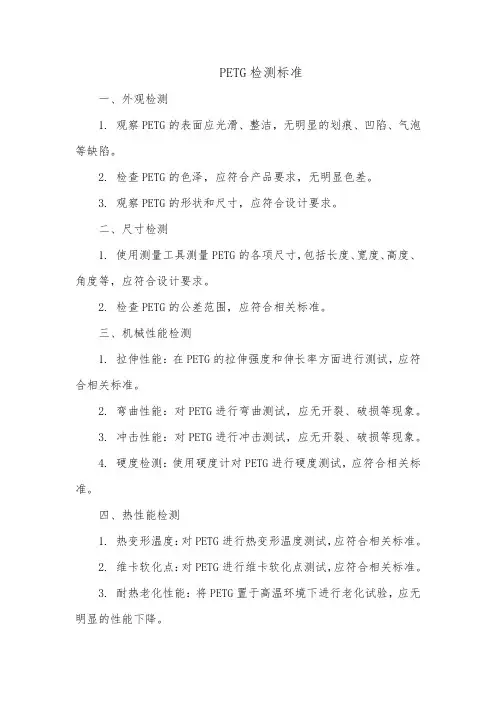

PETG检测标准一、外观检测1. 观察PETG的表面应光滑、整洁，无明显的划痕、凹陷、气泡等缺陷。

2. 检查PETG的色泽，应符合产品要求，无明显色差。

3. 观察PETG的形状和尺寸，应符合设计要求。

二、尺寸检测1. 使用测量工具测量PETG的各项尺寸，包括长度、宽度、高度、角度等，应符合设计要求。

2. 检查PETG的公差范围，应符合相关标准。

三、机械性能检测1. 拉伸性能：在PETG的拉伸强度和伸长率方面进行测试，应符合相关标准。

2. 弯曲性能：对PETG进行弯曲测试，应无开裂、破损等现象。

3. 冲击性能：对PETG进行冲击测试，应无开裂、破损等现象。

4. 硬度检测：使用硬度计对PETG进行硬度测试，应符合相关标准。

四、热性能检测1. 热变形温度：对PETG进行热变形温度测试，应符合相关标准。

2. 维卡软化点：对PETG进行维卡软化点测试，应符合相关标准。

3. 耐热老化性能：将PETG置于高温环境下进行老化试验，应无明显的性能下降。

五、耐化学腐蚀性能检测1. 耐酸碱性能：对PETG进行酸碱腐蚀试验，应无明显的性能下降。

2. 耐油脂性能：对PETG进行油脂腐蚀试验，应无明显的性能下降。

3. 耐候性能：对PETG进行户外暴露试验，应无明显的性能下降。

六、电性能检测1. 绝缘电阻：对PETG的绝缘电阻进行测试，应符合相关标准。

2. 耐电压：对PETG的耐电压进行测试，应符合相关标准。

3. 电介质强度：对PETG进行电介质强度测试，应符合相关标准。

4. 导电性能：对PETG的导电性能进行测试，应符合相关标准。

5. 电磁屏蔽性能：对PETG进行电磁屏蔽性能测试，应符合相关标准。

七、光学性能检测1. 透光率：对PETG的透光率进行测试，应符合相关标准。

2. 雾度：对PETG的雾度进行测试，应符合相关标准。

3. 色度：对PETG的色度进行测试，应符合相关标准。

八、环境适应性检测九、无毒性检测十、包装和标识检测。

物理实验技术中的电介质性能测量方法与技巧电介质是电子学和电力系统中不可或缺的一部分。

电介质的性能测量是衡量其质量和可靠性的重要手段。

本文将介绍电介质性能测量的一些常用方法与技巧。

一、介电常数的测量方法与技巧介电常数是电介质性能的重要参数之一。

可通过多种方法测量。

其中，频率法是最常用的方法之一。

该方法通过改变测试信号的频率，测量电介质对电磁场的响应，确定介电常数。

测量时应注意以下技巧：1.1 利用阻抗测量方法，在不同的频率下测量电容与电阻值。

根据电容与电阻值的变化规律，可得到电介质的介电常数。

1.2 注意测试环境的稳定性，控制温度和湿度的影响。

温度和湿度的变化会影响电介质的性能，因此应在相对恒定的环境中进行测量。

1.3 使用合适的测量装置，如网络分析仪或LCR仪。

这些仪器能够提供准确的频率和阻抗测量结果。

二、介质损耗角正切的测量方法与技巧介质损耗角正切是衡量电介质功率损耗的重要指标。

常用的测量方法有如下几种：2.1 电桥法是一种常见的测量方法。

通过比较正弦波电桥的平衡与不平衡情况，可得到介质的耗散功率和相位差。

在实验中应注意调节电桥平衡，保持稳定的测量信号。

2.2 利用微小信号测量法，测量介电损耗角正切。

通过施加微小幅度的正弦信号，测量被测介质的电流响应，进而得到介质的损耗角正切。

在实验过程中应关注信号的幅度和频率选择，以避免测量误差。

2.3 进行频率扫描测量。

通过改变信号频率，观察介质损耗角正切与频率的关系，以确定其频率响应特性。

三、电介质的击穿强度测量方法与技巧击穿强度是电介质耐电能力的重要指标。

以下是常用的测量方法和技巧：3.1 空气间隙法是一种常见的测量方法。

通过在两个金属电极之间形成空气间隙，施加逐渐增加的电压，测量电介质的击穿电压。

在实验中应避免电极和电介质的不均匀性，以确保测量的准确性。

3.2 液体浸入法也是一种常用的方法。

这种方法适用于液体介质的击穿强度测量。

实验时应注意液体介质的温度、纯度和浸润性对测量结果的影响。

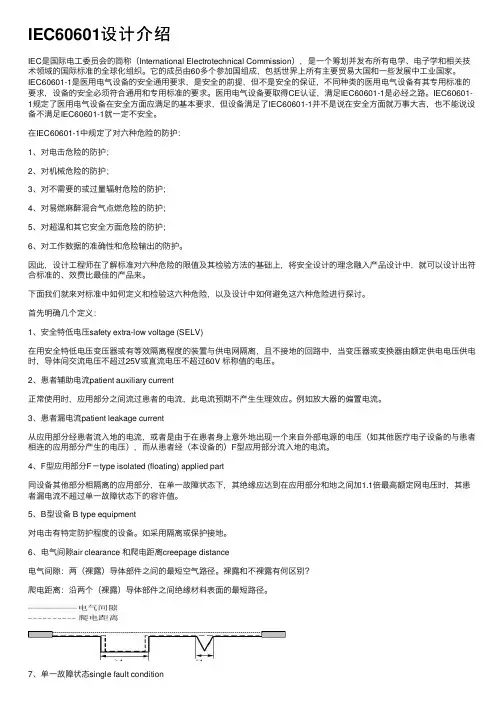

IEC60601设计介绍IEC是国际电⼯委员会的简称（International Electrotechnical Commission），是⼀个筹划并发布所有电学、电⼦学和相关技术领域的国际标准的全球化组织。

它的成员由60多个参加国组成，包括世界上所有主要贸易⼤国和⼀些发展中⼯业国家。

IEC60601-1是医⽤电⽓设备的安全通⽤要求，是安全的前提，但不是安全的保证，不同种类的医⽤电⽓设备有其专⽤标准的要求，设备的安全必须符合通⽤和专⽤标准的要求。

医⽤电⽓设备要取得CE认证，满⾜IEC60601-1是必经之路。

IEC60601-1规定了医⽤电⽓设备在安全⽅⾯应满⾜的基本要求，但设备满⾜了IEC60601-1并不是说在安全⽅⾯就万事⼤吉，也不能说设备不满⾜IEC60601-1就⼀定不安全。

在IEC60601-1中规定了对六种危险的防护：1、对电击危险的防护；2、对机械危险的防护；3、对不需要的或过量辐射危险的防护；4、对易燃⿇醉混合⽓点燃危险的防护；5、对超温和其它安全⽅⾯危险的防护；6、对⼯作数据的准确性和危险输出的防护。

因此，设计⼯程师在了解标准对六种危险的限值及其检验⽅法的基础上，将安全设计的理念融⼊产品设计中，就可以设计出符合标准的、效费⽐最佳的产品来。

下⾯我们就来对标准中如何定义和检验这六种危险，以及设计中如何避免这六种危险进⾏探讨。

⾸先明确⼏个定义：1、安全特低电压safety extra-low voltage (SELV)在⽤安全特低电压变压器或有等效隔离程度的装置与供电⽹隔离，且不接地的回路中，当变压器或变换器由额定供电电压供电时，导体间交流电压不超过25V或直流电压不超过60V 标称值的电压。

2、患者辅助电流patient auxiliary current正常使⽤时，应⽤部分之间流过患者的电流，此电流预期不产⽣⽣理效应。

例如放⼤器的偏置电流。

3、患者漏电流patient leakage current从应⽤部分经患者流⼊地的电流，或者是由于在患者⾝上意外地出现⼀个来⾃外部电源的电压（如其他医疗电⼦设备的与患者相连的应⽤部分产⽣的电压），⽽从患者经（本设备的）F型应⽤部分流⼊地的电流。

介电强度测试标准一、引言介电强度测试是指对绝缘材料或绝缘系统在特定条件下承受的电压能力进行检测的一种重要测试方法。

介电强度测试的结果对于评估绝缘材料或绝缘系统的绝缘性能具有重要的指导意义。

因此，制定并执行介电强度测试标准对于保证电气设备的安全运行具有重要意义。

二、介电强度测试的目的通过介电强度测试可以评估绝缘材料或绝缘系统在特定电压下的耐受能力，进一步评估其绝缘性能。

具体来说，介电强度测试的目的包括：1. 评估绝缘材料或绝缘系统在规定电压下是否能够正常工作，以保证电气设备的安全运行；2. 检测绝缘材料或绝缘系统的绝缘性能，及时发现潜在的安全隐患，避免因绝缘破坏引发的事故；3. 为设计合格的绝缘材料或绝缘系统提供数据支持，确保产品符合相关国家标准和行业标准。

三、介电强度测试标准针对不同的绝缘材料或绝缘系统，介电强度测试标准会有所不同。

一般来说，介电强度测试标准应包括以下内容：1. 测试目的和范围：明确介电强度测试的目的和适用范围，确保测试结果的准确性和可靠性；2. 测试设备和条件：规定介电强度测试所需的仪器设备和测试条件，包括测试环境、电源要求等；3. 测试样品准备：对测试样品的准备要求，包括样品尺寸、表面处理等；4. 测试方法和步骤：详细描述介电强度测试的方法和步骤，确保测试过程的规范性和可重复性；5. 测试参数和标准：规定测试所需的参数和标准，例如电压、频率等；6. 测试结果评定：对测试结果的评定标准和方法进行规定，以判断测试样品的合格与否；7. 数据处理和报告：描述测试数据的处理方法和报告要求，包括数据记录、分析和存档等。

四、介电强度测试的具体方法介电强度测试的具体方法根据测试对象的不同而有所差异。

下面以两种常见的测试对象为例，介绍介电强度测试的具体方法。

1. 绝缘材料的介电强度测试方法绝缘材料的介电强度测试方法一般分为直流和交流两种，具体步骤如下：(1) 直流介电强度测试方法：a. 在测试设备上设置适当的直流电压，并连接好测试线路；b. 将测试样品放置在电场中央，并逐渐升高直流电压，直至样品发生击穿；c. 记录击穿电压值，并根据测试标准进行评定。

物理实验技术中的电介质材料性质测量方法在物理实验中，电介质材料性质的测量是非常重要的。

电介质材料是一类常见的材料，具有绝缘性能，在电路中起到隔离和储能的作用。

为了研究电介质材料的特性和性能，科研人员需要进行各种电介质材料性质的测量。

接下来，我们将介绍几种常见的电介质材料性质测量方法。

第一种测量方法是介电强度的测定。

介电强度是电介质材料能够承受的电场强度的最大值。

为了测量介电强度，一种常见的方法是使用高电压发生器和电介质材料之间建立一个带有电极的测试装置。

通过改变电极间距和施加不同的电压，可以逐渐增加电场强度，直到电介质发生击穿，记录击穿的电压和电场强度。

这样可以确定电介质的介电强度。

第二种测量方法是介电常数的测定。

介电常数是描述电介质材料相对于真空而言的电场响应能力的物理量。

测量介电常数的方法有很多种，其中一种常见的方法是使用电容测量法。

通过在电容器中放入电介质材料，测量出不同电介质材料的电容值，然后再测量空气或真空中的电容值，两者之比即为电介质材料的相对介电常数。

第三种测量方法是介质损耗角正切的测定。

介质损耗角正切是指在交流电场下，电介质材料吸收和耗散电能的能力。

为了测量介质损耗角正切，可以使用交流电桥或示波器等设备，测量电介质材料中电场的相位差以及振幅，通过计算得到介质损耗角正切的值。

第四种测量方法是漏电流的测定。

漏电流是指电介质材料在电场作用下出现的微小电流。

漏电流的测定可以通过数显电压电流表或电阻电流计等设备进行。

首先，将电介质材料放在电极之间，施加电场，然后测量到的电流即为漏电流。

通过测量和比较不同电介质材料的漏电流值，可以了解电介质材料的绝缘性能。

除了以上几种常见的电介质材料性质测量方法外，还有一些其他方法，如电介质材料的电阻率测定、极化现象的测定等。

这些方法不仅可以帮助我们了解电介质材料的特性和性能，而且在实际应用中也有广泛的用途。

例如，了解电介质材料的介电强度可以帮助我们设计和选择合适的绝缘材料以确保电路的安全性；了解电介质材料的介电常数可以帮助我们设计和优化电容器的性能等。

介电强度测试标准复合绝缘材料的介电强度是指在特定条件下，材料在电场作用下能够承受的最大电场强度，是衡量材料绝缘性能的重要参数之一。

介电强度测试标准作为评估材料绝缘性能的重要依据，对于确保电气设备的安全性和可靠性具有不可替代的作用。

复合绝缘材料在电气设备中广泛应用，如电力变压器、电容器、电缆等。

在这些设备中，复合绝缘材料承担着隔离导体、防止漏电、防止放电等重要作用。

而材料的介电强度则直接影响着设备的绝缘性能，关系到设备的安全运行和寿命。

介电强度测试标准的制定和遵守对于复合绝缘材料的生产和应用具有重要意义。

根据国际上的标准，介电强度测试主要分为交流介电强度和直流介电强度两种。

交流介电强度测试一般采用交流高压测试设备，将材料置于高压下进行测试，以评估材料在交流电场下的绝缘性能；而直流介电强度测试则采用直流高压测试设备，测试材料在直流电场下的绝缘性能。

在实际的介电强度测试中，测试样品的制备、测试条件的选择、结果的评定等都需要按照相关的标准来进行。

例如，标准可能规定测试样品的形状、尺寸、厚度等要求，以确保测试结果的准确性和可比性。

同时，标准也可能规定测试时的测试条件，如电压的选取、测试时间等，以保证测试的可靠性和有效性。

除了标准的遵守，对于复合绝缘材料的介电强度测试还需要有专业的测试设备和技术人员来进行。

测试设备的准确性和稳定性直接影响着测试结果的可靠性，而技术人员的经验和操作技巧则决定着测试的精度和效率。

因此，对于企业和实验室来说，投入足够的精力和资源来提高介电强度测试的水平，是非常必要的。

同时，随着电气设备的不断发展和升级，对于复合绝缘材料介电强度测试的要求也在不断提高。

例如，在新能源领域，光伏发电系统、风力发电系统等对材料的绝缘性能提出了更高要求，因此介电强度测试标准也需要进行不断更新和完善。

只有不断跟上标准的最新发展，才能更好地满足电气设备的需求。

综上所述，介电强度测试标准对于复合绝缘材料的生产和应用至关重要。

电介质强度测试方法1、测试仪器①YX267OB（医用）耐压测试仪②测试线1副2、测量前的准备①本仪器输出高电压，操作人员须带橡皮手套、绝缘皮垫。

②仪器安全接地端应接地。

③在仪器使用前，应将仪器处于复位状态，电压调节旋钮逆时针旋转到底。

④电源线插头插入电源插座。

3、测试操作步骤①打开仪器电源开关。

②设置测试时间：拨动拨码开关按键，设置时间80S。

③设定漏电流截断值：将“10mA /100mA”转换按钮置于10mA状态。

④设置报警值：将“设置/测试”转换按钮置于设置状态，再将“报警电流调节”调为5mA，再将“设置/测试”转换按钮置于“测试”状态。

⑤设置电压：按“测试”按钮，测试指示灯亮，顺时针旋转电压调节旋钮，调节到750V，然后按下复位按钮。

⑥测试线连接：两条测试线，大夹子（红色）为高压输出夹子，小夹子（黑色）为接地输出夹子，关闭仪器电源，分别将大夹子夹在设备电气控制板的电源输入端L或N端，小夹子夹在设备的外壳上及可接触金属部件上，再将测量线接入仪器面板的测量端口，分别将黑色插头插入仪器面板黑色插座内，红色插入仪器面板红色插座内，旋紧螺母。

⑦测试，按“测试”按钮，并迅速调节电压，在10S期间将电压涿渐增加到1500V，保持1min之后，在10S期间将电压涿渐降到750V。

⑧测试结果判断，记录漏电流，无发生闪线或击穿视为合格。

有发生闪线或击穿现象，则视为不合格，⑨重复测试、连续测试，如果被测设备需要重复测试，只要在上述情况下，再按一下测试按钮即可。

如需连续测同一种物件，只须按要求连接测试连线即可继续启动测试，测试必须按以上步骤执行。

⑩测试结束，关闭电源，将电压调节旋钮逆时针旋转到底，拆除测试连接线。

YX2670系列耐压(电介质强度)测试仪测试操作方法发布人:管理员发布时间:2009-10-26 A、YX2670B、YX2670E、YX2670F耐压测试仪进行带电部件与外壳之间耐压试验连线图
操作说明:
1(设置测试时间: 根据测试方法设置测试时间，由一半电压升至满值电压的测试方式应考虑的上升调节时间;
2(设置漏电流数值;根据相应的国家标准或有关部门规定,调节设置漏电流数值,YX2670F按下相应漏电流设置键;
3(设置测试电压;
4(按图连接测试线:被测设备电源开关必须打开接通;
5(按仪器“测试”按钮，并且迅速调节电压，由设置的一半电压，在规定的调节时间内升至满值电压;
6(结果判断:在测试时间内,仪器报警可判为不合格,反之为合格;
7(被测设备其他部分的耐压测试,请按照相关国家标准执行。

B、YX2670A
C、YX2670C耐压测试仪进行带是部件与外壳部件之间耐压试验连线图
操作说明:
1(设置测试时间; 根据测试方法设置测试时间，由一半电压升至满值电压的测试方式应考虑上升调节时间;
2(置漏电流数值:根据相应的国家标准或有关部门规定,调节设置漏电流数值; 3(设置测试电压:先设置测试电压性质:交流/直流;然后调节电压值;
4(按图连接测试线:交流测试,高压测试线接在交流高压输出端。

直流测试,则高压线须接在直流高压出端。

被测设备电源开关必须打开接通;
5(按仪器“测试”按钮，并且迅速调节电压，由设置的一半电压，在规定的调节时间内升至满值电压;
6(结果判断:在测试时间内,仪器报警可判为不合适,反之为合格;
7(被测设备其他部分的耐压测试,请按照相关国家标准执行。

中国医疗器械杂志07.第4期发表电介质强度及测试李雨明张宜川潘全亮本文从电介质的性质、电介质强度、电介质强度的测试及测试设备的角度对比叙述，并从理论上和实际操作上分析，提出了符合目前实际情况的测试方法和测试判定。

电介质强度的测试过程中，由于国家标准规定的测试方法与要求及合格与否的判定不具体，造成电介质强度测试方法和判定的不同，并且形成一定的争议。

在此，根据我们工作中所碰到的情况在此提出，供大家参考。

一、电介质及强度什么是电介质：其基本电磁性能是受电场作用而极化的物质。

有称：一切绝缘体统称为电介质；或者是在外电场的作用下内部结构发生变化，并且反过来影响外电场的物质。

例如空气、云母、陶瓷、玻璃纸、塑料、油等都是电介质。

从极化过程可以看到，电介质分子中正、负电荷在外电场中受电场力的作用有被分离的趋势。

如果外电场足够强大，有可能使一些电子在电场力作用下脱离原子核束缚而成为自由电子，这些自由电子在外电场作用下又获得加速，具有很大的动能。

它们在遇到其它分子时。

可能使被碰撞的分子又释放出电子来，这种连续反应使电介质中的自由电子愈来愈多，可使介质失去绝缘性能成为导体，这种情况叫做电介质的“击穿”。

各种电介质材料都有一定的能承受而不致遭到破坏而击穿的最高电场强度 ,又称绝缘场强。

电介质中的场强超过击穿场强会引起介质中出现大量自由电子，导致流过介质的电流急剧增加，介质温度也迅速上升，最后介质被烧坏。

这类在强电场作用下，电介质丧失电绝缘能力的现象，导致击穿的最低临界电压称为击穿电压。

均匀电场中，击穿电压与介质厚度之比称为击穿电场强度（或称电介质强度、击穿强度、介电强度、电气强度、耐电压强度、抗电强度等）。

它反映电介质自身的耐电强度。

固体电介质击穿有3种形式：电击穿、热击穿和电化学击穿。

电击穿是因电场使电介质中积聚起足够数量和能量的带电质点而导致电介质失去绝缘性能。

热击穿是因在电场作用下，电介质内部热量积累、温度过高而导致失去绝缘能力。

介电强度试验电压等级试验
本试验旨在评估材料或组件在特定电压下的介电强度，以确保其在预期的电气环境中能够安全运行。

介电强度是指材料或组件在电场作用下，不发生破坏或不可逆电性能变化所能承受的最大电场强度。

1 .定义和目的
介电强度试验是一种检查材料或组件在规定电压下的电气性能的试验。

该试验的主要目的是评估材料或组件在正常工作条件下的电气性能，以及其在极端条件下的耐受能力。

通过介电强度试验，可以确定材料或组件的绝缘性能是否符合设计要求和使用环境的要求。

2 .试验电压等级
介电强度试验的电压等级取决于被试材料或组件的额定电压、工作电压、绝缘等级以及试验场所的安全要求。

通常，试验电压等级应高于被试材料或组件的正常工作电压，以确保其在预期的电气环境中能够安全运行。

3 .试验程序
介电强度试验的程序一般包括以下步骤：
(1)准备工作：准备好试验所需的所有设备和试样，确保试验环境的安全。

(2)试样准备：根据试验要求，对试样进行适当的处理，如清洁、干燥、预处理等。

(3)安装试样：将试样安装在试验设备上，确保其正确的位置和
连接。

(4)逐步升压：按照规定的升压速度逐步提高试验电压，直到达
到规定的试验电压。

(5)维持电压：在达到规定的试验电压后，维持一段时间，以确保试样充分暴露在电场中。

(6)观察和记录：观察试样的表现，记录任何不良现象，如电击、电弧、闪烁等。

(7)降压和关闭：在试验结束后，逐步降低试验电压，并关闭电源。

(8)结果判定：根据观察到的现象和记录的数据，判断试样的介电强度是否符合要求。

中国医疗器械杂志07.第4期发表电介质强度及测试李雨明张宜川潘全亮本文从电介质的性质、电介质强度、电介质强度的测试及测试设备的角度对比叙述，并从理论上和实际操作上分析，提出了符合目前实际情况的测试方法和测试判定。

电介质强度的测试过程中，由于国家标准规定的测试方法与要求及合格与否的判定不具体，造成电介质强度测试方法和判定的不同，并且形成一定的争议。

在此，根据我们工作中所碰到的情况在此提出，供大家参考。

一、电介质及强度什么是电介质：其基本电磁性能是受电场作用而极化的物质。

有称：一切绝缘体统称为电介质；或者是在外电场的作用下内部结构发生变化，并且反过来影响外电场的物质。

例如空气、云母、陶瓷、玻璃纸、塑料、油等都是电介质。

从极化过程可以看到，电介质分子中正、负电荷在外电场中受电场力的作用有被分离的趋势。

如果外电场足够强大，有可能使一些电子在电场力作用下脱离原子核束缚而成为自由电子，这些自由电子在外电场作用下又获得加速，具有很大的动能。

它们在遇到其它分子时。

可能使被碰撞的分子又释放出电子来，这种连续反应使电介质中的自由电子愈来愈多，可使介质失去绝缘性能成为导体，这种情况叫做电介质的“击穿”。

各种电介质材料都有一定的能承受而不致遭到破坏而击穿的最高电场强度 ,又称绝缘场强。

电介质中的场强超过击穿场强会引起介质中出现大量自由电子，导致流过介质的电流急剧增加，介质温度也迅速上升，最后介质被烧坏。

这类在强电场作用下，电介质丧失电绝缘能力的现象，导致击穿的最低临界电压称为击穿电压。

均匀电场中，击穿电压与介质厚度之比称为击穿电场强度（或称电介质强度、击穿强度、介电强度、电气强度、耐电压强度、抗电强度等）。

它反映电介质自身的耐电强度。

固体电介质击穿有3种形式：电击穿、热击穿和电化学击穿。

电击穿是因电场使电介质中积聚起足够数量和能量的带电质点而导致电介质失去绝缘性能。

热击穿是因在电场作用下，电介质内部热量积累、温度过高而导致失去绝缘能力。

电介质应力一、电介质应力概述电介质应力是指在电场作用下，电介质内部所受到的应力。

电介质是绝缘材料，通常是指那些在电场或磁场的作用下，会发生极化或磁化的材料。

当电场作用于电介质时，介质内部的分子或原子会发生极化，产生偶极矩。

偶极矩的取向会受到电场的影响，导致介质内部产生应力。

这种应力是由于电场作用下电介质内部极化不均匀所引起的。

二、电介质应力的类型根据产生应力的原因，电介质应力可以分为以下几种类型：1.极化应力：由于电介质内部的分子或原子在电场作用下发生极化，产生偶极矩，使得介质内部不同区域之间的偶极矩相互作用，产生极化应力。

2.热应力：由于电场作用下电介质内部的热量分布不均匀，导致介质内部的热胀冷缩程度不同，从而产生热应力。

3.弹性滞后应力：由于电场作用下电介质内部分子之间的相互作用力不均匀，导致介质的弹性性能发生变化，从而产生弹性滞后应力。

4.离子风应力：在强电场作用下，离子在电介质表面运动时会形成离子风，离子风的冲击力会对电介质表面产生应力。

三、电介质应力的测量方法测量电介质应力需要使用特殊的测量方法和设备，常用的测量方法有以下几种：1.弯曲法：将电介质加工成薄片或薄膜，并将其放置在弯曲的框架上。

在电场作用下，由于电介质应力的作用，框架会发生弯曲变形。

通过测量框架的弯曲程度，可以推算出电介质的应力大小。

2.光学法：利用光学干涉原理，将电介质放置在干涉仪中，在电场作用下，干涉仪的输出光路会发生改变。

通过测量光路的改变量，可以推算出电介质的应力大小。

3.压电力传感器法：使用压电力传感器测量电介质在电场作用下的压力变化。

通过测量压力变化量，可以推算出电介质的应力大小。

4.X射线衍射法：利用X射线衍射技术测量电介质在电场作用下的晶格常数变化。

通过测量晶格常数的变化量，可以推算出电介质的应力大小。

四、电介质应力的影响因素影响电介质应力的因素有很多，主要包括以下几个方面：1.电场强度：电场强度是影响电介质应力的主要因素。
