光敏电阻5537规格书
- 格式:pdf
- 大小:140.40 KB
- 文档页数:3
产品名称:CdS(硫化镉)光敏电阻;产品型号:LXD5516; LXD5528; LXD5537; LXD5549;LXD5516D;LXD5626D;;LXD5637D;LXD5639D;LXD5649D;产品规格(mm): 5mm详细参数:LXD5516最大电压(VDC) :150最大功耗(MW):90环境温度:-30~+70光谱峰值(nm):540亮电阻(10LUX光源下):5-10 KΩ暗电阻(MIN)/ MΩ:0.2LXD5528最大电压(VDC) :150最大功耗(MW):100环境温度:-30~+70光谱峰值(nm):540亮电阻(10LUX光源下):8-20 KΩ暗电阻(MIN)/ MΩ:1.0LXD5537最大电压(VDC) :150最大功耗(MW):100环境温度:-30~+70光谱峰值(nm):540亮电阻(10LUX光源下):30-90 KΩ暗电阻(MIN)/ MΩ:2.0LXD5549最大电压(VDC) :150最大功耗(MW):100环境温度:-30~+70光谱峰值(nm):540亮电阻(10LUX光源下):45-140 KΩ暗电阻(MIN)/ MΩ:10.0LXD5616D最大电压(VDC) :150最大功耗(MW):100环境温度:-30~+70光谱峰值(nm):560亮电阻(10LUX光源下):5-10 KΩ暗电阻(MIN)/ MΩ:1.0LXD5526D最大电压(VDC) :150最大功耗(MW):100环境温度:-30~+70光谱峰值(nm):540亮电阻(10LUX光源下):8-20 KΩ暗电阻(MIN)/ MΩ:2.0LXD5639D最大电压(VDC) :150最大功耗(MW):100环境温度:-30~+70光谱峰值(nm):560亮电阻(10LUX光源下):30-90 KΩ暗电阻(MIN)/ MΩ:8.0LXD5649D最大电压(VDC) :150最大功耗(MW):100环境温度:-30~+70光谱峰值(nm):560亮电阻(10LUX光源下):50-160 KΩ暗电阻(MIN)/ MΩ:20.0LXD5637D最大电压(VDC) :150最大功耗(MW):100环境温度:-30~+70光谱峰值(nm):560亮电阻(10LUX光源下):18-50 KΩ暗电阻(MIN)/ MΩ:5.0应用范围:●照相机自动测光●室内光线控制●工业控制●光控灯●光控音乐I.C●光电控制●报警器●光控开关●电子玩具●电子验钞机。
GM5537产品规格书修改状态:O/B GM5537 CdS 光敏电阻页码:第一页共三页 光谱响应特性:外形尺寸:客户承认意见 兹同意本规格书作为GM5537验收标准 客户名称: 技术(品管)部门资材(采购)部门 深圳市嘉胜电子 拟 制肖炳南 审 核 徐朝旭 批 准 章金恒 日 期日 期 日 期修改状态:O/BGM5537 CdS光敏电阻页码:第二页共三页1、技术性指标1. 机械性能指标项目技术要求测量条件/方法1.1外观及尺寸形状、尺寸准确,无明显气泡、无降低使用性能的可见损伤用卡尺测量、目测1.2可焊性浸润部分上锡均匀,上锡面积≥95% 根据IEC68-2-20(GB2423-28)实验Ta进行。
采用焊槽法,将引线端沾助焊剂后,在230℃锡液(Sn63 Pb37)中浸到距CdS光敏电阻本体5㎜处,维持3-5s。
1.3电气性能GM5537基片尺寸 5.1±0.2㎜亮电阻 25-50KΩ暗电阻≥3MΩγ 0.7±0.1最大电压150V最大功耗100mW环境温度–30℃— +70℃光谱峰值540nm响应时间上升30ms下降30msGM5537 CdS光敏电阻修改状态:O/B页码:第三页共三页2. 交收检验抽验方法按IEC410/DINISO2859-1(GB2828-87),实验方法按本规格书的实验条件进行。
ITEM IL AQL2.1外观及尺寸II 2.5 2.2最大外电压II 0.65 2.3亮电阻II 0.652.4暗电阻II 0.653. 包装标识及可追溯性包装标识包括产品编号、数量、批号、检验记录等内容,是检查、追溯可能发生的品质投诉问题的依据。
3.1 包装规格散装:200pcs/袋 2000pcs/盒 20Kpcs/箱4. 工作环境条件4.1 工作环境温度:–30℃— +70℃4.2 工作环境湿度:≤95%5. 贮存环境条件5.1 应在没有侵蚀性的气体中贮存,否则会导致镀锡层氧化,可焊性下将,故开启包装后应尽快使用5.2 贮存温度:–10℃— +40℃照度――电阻特性。
(1)光敏电阻的暗电阻、亮电阻、光电流暗电流:光敏电阻在室温条件下,全暗(无光照射)后经过一定时间测量的电阻值,称为暗电阻。
此时在给定电压下流过的电流。
亮电流:光敏电阻在某一光照下的阻值,称为该光照下的亮电阻。
此时流过的电流。
光电流:亮电流与暗电流之差。
光敏电阻的暗电阻越大,而亮电阻越小则性能越好。
也就是说,暗电流越小,光电流越大,这样的光敏电阻的灵敏度越高。
实用的光敏电阻的暗电阻往往超过1MΩ,甚至高达100MΩ,而亮电阻则在几kΩ以下,暗电阻与亮电阻之比在102~106之间,可见光敏电阻的灵敏度很高。
(2)光敏电阻的光照特性下图表示CdS光敏电阻的光照特性。
在一定外加电压下,光敏电阻的光电流和光通量之间的关系。
不同类型光敏电阻光照特性不同,但光照特性曲线均呈非线性。
因此它不宜作定量检测元件,这是光敏电阻的不足之处。
一般在自动控制系统中用作光电开关。
(3)光敏电阻的光谱特性光谱特性与光敏电阻的材料有关。
从图中可知,硫化铅光敏电阻在较宽的光谱范围内均有较高的灵敏度,峰值在红外区域;硫化镉、硒化镉的峰值在可见光区域。
因此,在选用光敏电阻时,应把光敏电阻的材料和光源的种类结合起来考虑,才能获得满意的效果。
(4)光敏电阻的伏安特性在一定照度下,加在光敏电阻两端的电压与电流之间的关系称为伏安特性。
图中曲线1、2分别表示照度为零及照度为某值时的伏安特性。
由曲线可知,在给定偏压下,光照度较大,光电流也越大。
在一定的光照度下,所加的电压越大,光电流越大,而且无饱和现象。
但是电压不能无限地增大,因为任何光敏电阻都受额定功率、最高工作电压和额定电流的限制。
超过最高工作电压和最大额定电流,可能导致光敏电阻永久性损坏。
(5)光敏电阻的频率特性当光敏电阻受到脉冲光照射时,光电流要经过一段时间才能达到稳定值,而在停止光照后,光电流也不立刻为零,这就是光敏电阻的时延特性。
由于不同材料的光敏,电阻时延特性不同,所以它们的频率特性也不同,如图。
红外式光敏传感器红外摄像机是指红外灯的内核为LED IR Array LED Array 是指发光二极管阵列,是高效长寿的红外夜视设备。
它是一个战略式的LED,发光二极管阵列(LED Array)现已开发出第三代产品,推出效果和质量远超传统红外灯的新一代阵列式红外夜视系统。
其中央圆形发光的部分比指甲盖还小,但是在这么小的范围里面它发出来的光线非常的大,产品光路结构上使用非球面光学玻璃透镜,投射光斑非常均匀,大大提高了监控夜视画面清晰度,达到可识别面貌的新阶段。
红外摄像机中,控制LED的主要光控元件目前以光敏电阻和抗红外式光敏传感器(光敏IC)为主要光控元器件,通用的规格为¢4mm、¢5mm、¢7mm、¢11mm。
其中,CdS光敏电阻中,常用型号为LXD4526、LXD4537、LXD5516、LXD5528、LXD5537、LXD7516、LXD7528、LXD7638、LXD11516、LXD11528、LXD11537。
由于光敏电阻的产品应用灵活,和技术成熟,大多数监控摄像机生产商选择以光敏电阻来做为控制红外灯板上的LED的主要光控元器件,达到夜视效果。
在目前,CdS光敏电阻技术已有发展20年的历史,在世界级竞争日益加剧以及各国对环保概念日益加深,众多产品质量认证均将环保推到了顶峰,致使光敏电阻在市场中竞争力大大减弱。
为了满足市场要求,和提高我公司的自身竞争有时,在ROHS将光敏电阻推到边缘之际,我们率先研发出了,新型环保光敏电阻-光敏传感器(visible Light sensor),再次基础上,又将产品进一步升级,将纳米级滤光片置入环氧树脂透镜中,和感光芯片一同封装,推出了新一代抗红外型光敏IC。
在监控摄像机中,光敏电阻和滤光片的匹配成为了众多监控厂商的一大技术要点,如果光敏电阻在和滤光片的匹配不当,会造成LED启控过早和迟缓或者呈现关闭状态。
造成摄像机性能大大下降。
为了弥补这些不足,龙信达的光敏IC中LXD/GB5-A1C、LXD/GB5-A2C、LXD/GB5-A1DPF、率先使用了不受红外线的干扰(内置红外滤光片)技术,充分弥补了光敏电阻中铅、镉超标的不足,而且攻克了光敏电阻和滤光片匹配的已达难题。
GL55系列光敏电阻结构示意图
性能及特点
环氧树脂封装可靠性好体积小灵敏度高反映速度快光谱特性好
应用范围
照相机自动测光光电控制室内光线控制报警器
工业控制光控开关光控灯电子玩具
型号及规格
测试条件
最大外加电压:在黑暗中可连续施加给元件的最大电压
暗电阻:关闭10Lux光照后第10秒的阻值
最大功耗:环境温度为25℃时的最大功耗
亮电阻:在400-600Lux光强下照射2小时后用标准光源(色温2856K)10Lux 的测试值
外形尺寸及主要特性曲线
外形尺寸图单位:mm
电阻变化率(%)
温度(℃)
温度特性曲线
相对灵敏度(%)
波长λ(nm)
光谱响应特性曲线
光照度-电阻特性曲线
包装及注意事项
本产品采用环保材料包装,小包装100支,大包装1000只;
避免将光敏电阻放在潮湿、高温环境下保存;
焊接时间尽可能短;
注意引线焊接位置应距陶瓷基座4mm以上。
最大外加电压:在黑暗中可连续施加给元件的最大电压
暗电阻:关闭10Lux光照后第10秒的阻值
最大功耗:环境温度为25℃时的最大功耗
亮电阻:在400-600Lux光强下照射2小时后用标准光源(色温2856K)10Lux 的测试值
外形尺寸及主要特性曲线
外形尺寸图单位:mm
电阻变化率(%)
温度(℃)
温度特性曲线。
光敏电阻或光导管,常用的制作材料为硫化镉,另外还有硒、硫化铝、硫化铅和硫化铋等材料。
这些制作材料具有在特定波长的光照射下,其阻值迅速减小的特性。
这是由于光照产生的载流子都参与导电,在外加电场的作用下作漂移运动,电子奔向电源的正极,空穴奔向电源的负极,从而使光敏电阻器的阻值迅速下降。
光敏电阻是用硫化隔或硒化隔等半导体材料制成的特殊电阻器,其工作原理是基于内光电效应。
光照愈强,阻值就愈低,随着光照强度的升高,电阻值迅速降低,亮电阻值可小至1KΩ以下。
光敏电阻对光线十分敏感,其在无光照时,呈高阻状态,暗电阻一般可达1.5M Ω。
光敏电阻的特殊性能,随着科技的发展将得到极其广泛应用。
光敏电阻器是利用半导体的光电导效应制成的一种电阻值随入射光的强弱而改变的电阻器,又称为光电导探测器;入射光强,电阻减小,入射光弱,电阻增大。
还有另一种入射光弱,电阻减小,入射光强,电阻增大。
光敏电阻器一般用于光的测量、光的控制和光电转换(将光的变化转换为电的变化)。
常用的光敏电阻器硫化镉光敏电阻器,它是由半导体材料制成的。
光敏电阻器对光的敏感性(即光谱特性)与人眼对可见光(0.4~0.76)μm的响应很接近,只要人眼可感受的光,都会引起它的阻值变化。
设计光控电路时,都用白炽灯泡(小电珠)光线或自然光线作控制光源,使设计大为简化。
光敏电阻规格型号:通常,光敏电阻器都制成薄片结构,以便吸收更多的光能。
当它受到光的照射时,半导体片(光敏层)内就激发出电子—空穴对,参与导电,使电路中电流增强。
为了获得高的灵敏度,光敏电阻的电极常采用梳状图案,它是在一定的掩膜下向光电导薄膜上蒸镀金或铟等金属形成的。
一般光敏电阻器结构如图所示。
常用光敏电阻(环氧树脂封装)- 导线型(DIP)规格:光敏电阻-¢3mm系列外观描述:基板:L3.3mm±0.2mm&TImes;W3.0mm±0.1mm&TImes;H1.8mm引线长:L36mm±0.2mm /引线直径:¢0.4mm封装类型:属环氧树脂封装/直插型(DIP)常用型号:LXD3526 / LXD3537 / LXD3548----------规格:光敏电阻¢4mm系列外观描述:基板:L4.1mm±0.2mm&TImes;W3.4mm±0.1mm&TImes;H1.8mm引线长:36mm±0.2mm/ 引线直径:¢0.4mm封装类型:属环氧树脂封装/直插型(DIP)常用型号:LXD4526 / LXD4537 / LXD4548------规格:光敏电阻¢5mm系列外观描述:基板:L5.1mm±0.2mm×W4.3mm±0.2mm×H2.4mm引线长:L36mm±0.2mm /引线直径:¢0.5mm封装类型:属环氧树脂封装/直插型(DIP)常用型号:LXD5516 / LXD5528 / LXD5537 / LXD5539 / LXD5549 / LXD5516D LXD5626D / LXD5637D / LXD5649D------规格:光敏电阻¢7mm系列外观描述:基板:L7.0mm±0.2mm×W5.9mm±0.1mm×H2.4mm引线长:L36mm±0.2mm /引线直径:¢0.5mm封装类型:属环氧树脂封装/直插型(DIP)常用型号:LXD7506 / LXD7526 / LXD7638 / LXD7649------规格:光敏电阻¢11mm系列外观描述:基板:L11mm±0.2mm×W9.0mm±0.2mm×H2.4mm引线长:L36mm±0.2mm /引线直径:¢0.6mm封装类型:属环氧树脂封装/直插型(DIP)常用型号:LXD11516 / LXD11528 / LXD11537 / LXD11539 / LXD11549 / ------规格:光敏电阻¢12mm系列外观描述:基板:L12mm±0.3mm×W10.5mm±0.2mm×H2.5mm引线长:L36mm±0.2mm /引线直径:¢0.4mm封装类型:属环氧树脂封装/直插型(DIP)常用型号:LXD12516 / LXD12528 / LXD12537 / LXD12539 / LXD12549 /------规格:光敏电阻¢20mm系列外观描述:基板:L20mm±0.4mm×H2.5mm引线长:L25mm±2mm /引线直径:¢1.0mm封装类型:属环氧树脂封装/直插型(DIP)常用型号:LXD20516 / LXD20528 / LXD20537 / LXD20539 / LXD20549 / ------规格:光敏电阻¢25mm系列外观描述:基板:L25.5mm±1.5mm×W3.0mm±0.1m×H2.8mm引线长:L30mm±0.2mm /引线直径:¢1.0mm封装类型:属环氧树脂封装/直插型(DIP)常用型号:LXD25516 / LXD25528 / LXD25537 / LXD25539 / LXD25549 /。

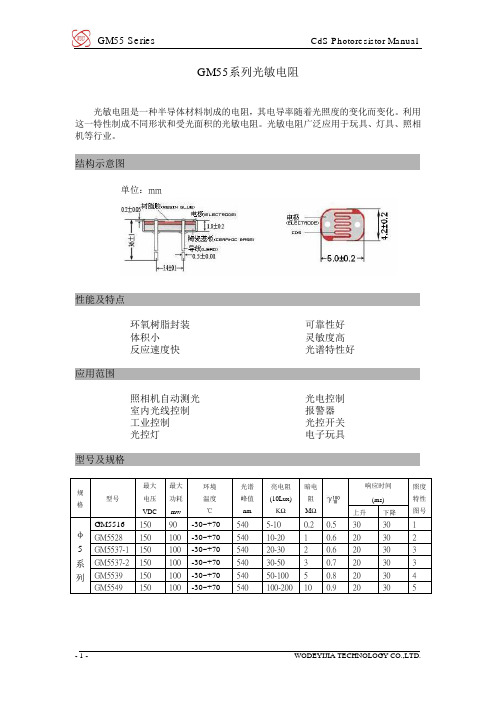

GM55系列光敏电阻光敏电阻是一种半导体材料制成的电阻,其电导率随着光照度的变化而变化。
利用这一特性制成不同形状和受光面积的光敏电阻。
光敏电阻广泛应用于玩具、灯具、照相机等行业。
结构示意图单位:mm性能及特点环氧树脂封装可靠性好体积小灵敏度高反应速度快光谱特性好应用范围照相机自动测光光电控制室内光线控制报警器工业控制光控开关光控灯电子玩具型号及规格规格型号最大电压VDC最大功耗mw环境温度℃光谱峰值nm亮电阻(10Lux)KΩ暗电阻MΩ响应时间(ms)照度特性图号上升下降φ5系列GM5516150 90 -30~+70540 5-10 0.2 0.5 30 30 1 GM5528 150 100 -30~+70540 10-20 1 0.6 20 30 2 GM5537-1 150 100 -30~+70540 20-30 2 0.6 20 30 3 GM5537-2 150 100 -30~+70540 30-50 3 0.7 20 30 3 GM5539 150 100 -30~+70540 50-100 5 0.8 20 30 4 GM5549 150 100 -30~+70540 100-200 10 0.9 20 30 5测试条件最大外加电压:在黑暗中可连续施加给元件的最大电压; 暗电阻: 关闭10Lux 光照后第10秒的阻值; 最大功耗: 环境温度为25℃时的最大功耗;亮电阻: 用400-600Lux 光照射2小时后,在标准光源(色温2854K )10Lux 光下的测试值; γ值: 10Lux 照度和 100Lux 照度下的标准电阻值之比的对数。
Lg (R10/R100)γ= =Lg(R10/R100)Lg (100/10)R10、R100 分別为10Lux 、100Lux 照度下的电阻值(γ的公差为±0.1)主要特性曲线光照度-电阻特性曲线图1 图2温度(℃) 温度特性曲线 光谱响应特性曲线相对灵敏度(%)波长λ(nm )电阻变化率(%)图3 图4图5 图6 注意事项本产品采用环保材料包装,小包装200支,大包装2000支;避免将本产品放在潮湿、高温环境下保存;焊接时间尽可能短;注意引线焊接位置应距陶瓷基座4mm以上。
光敏电阻阻值表规格型号耐压(VDC)功耗(mW)光谱(nm)亮阻(KΩ)暗阻(MΩ)响应时间上升下降Φ3 系列3516 150 90540 5-10 0.5 0.5 30 30 3528 150 100 540 10-20 1 0.6 20 30 3537-1 150 100 540 20-30 2 0.6 20 30 3537-2 150 100 540 30-50 3 0.7 20 30 3539 150 100 540 50-100 5 0.8 20 30 3549 150 100 540 100-200 10 0.9 20 30规格型号耐压(VDC)功耗(mW)光谱(nm)亮阻(KΩ)暗阻(MΩ)响应时间上升下降Φ4 系列4516 150 90540 5-10 0.5 0.5 30 30 4528 150 100 540 10-20 1 0.6 20 30 4537-1 150 100 540 20-30 2 0.6 20 30 4537-2 150 100 540 30-50 3 0.7 20 30 4539 150 100 540 50-100 5 0.8 20 30 4549 150 100 540 100-200 10 0.9 20 30规格型号耐压(VDC)功耗(mW)光谱(nm)亮阻(KΩ)暗阻(MΩ)响应时间上升下降Φ5 系列5516 150 90540 5-10 0.5 0.5 30 30 5528 150 100 540 10-20 1 0.6 20 30 5537-1 150 100 540 20-30 2 0.6 20 30 5537-2 150 100 540 30-50 3 0.7 20 30 5539 150 100 540 50-100 5 0.8 20 30 5549 150 100 540 100-200 10 0.9 20 30规格型号耐压(VDC)功耗(mW)光谱(nm)亮阻(KΩ)暗阻(MΩ)响应时间上升下降Φ7 系列7516 150 90540 5-10 0.5 0.5 30 30 7528 150 100 540 10-20 1 0.6 20 30 7537-1 150 100 540 20-30 2 0.6 20 307537-2 150 100 540 30-50 3 0.7 20 30 7539 150 100 540 50-100 5 0.8 20 307549 150 100 540 100-200 10 0.9 20 30规格型号耐压(VDC)功耗(mW)光谱(nm)亮阻(KΩ)暗阻(MΩ)响应时间上升下降Φ11系列11516 150 90540 5-10 0.5 0.5 30 30 11528 150 100 540 10-20 1 0.6 20 30 11537-1 150 100 540 20-30 2 0.6 20 30 11537-2 150 100 540 30-50 3 0.7 20 30 11539 150 100 540 50-100 5 0.8 20 30 11549 150 100 540 100-200 10 0.9 20 30规格型号耐压(VDC)功耗(mW)光谱(nm)亮阻(KΩ)暗阻(MΩ)响应时间上升下降Φ12系列12516 150 90540 5-10 0.5 0.5 30 3012528 150 100 540 10-20 1 0.6 20 30 12537-1 150 100 540 20-30 2 0.6 20 30 12537-2 150 100 540 30-50 3 0.7 20 30 12539 150 100 540 50-100 5 0.8 20 3012549 150 100 540 100-200 10 0.9 20 30规格型号耐压(VDC)功耗(mW)光谱(nm)亮阻(KΩ)暗阻(MΩ)响应时间上升下降Φ20系列20516 150 90540 5-10 0.5 0.5 30 30 20528 150 100 540 10-20 1 0.6 20 30 20537-1 150 100 540 20-30 2 0.6 20 30 20537-2 150 100 540 30-50 3 0.7 20 30 20539 150 100 540 50-100 5 0.8 20 30 20549 150 100 540 100-200 10 0.9 20 30。
GM5537产品规格书
修改状态:O/B GM5537 CdS 光敏电
阻
页码:第一页共三页 光谱响应特性:外形尺寸:
客户承认意见 兹同意本规格书作为GM5537验收标准 客户名称: 技术(品管)部门资材(采购)部门 深圳市嘉胜电子 拟 制
肖炳南 审 核 徐朝旭 批 准 章金恒 日 期
日 期 日 期
修改状态:O/B
GM5537 CdS光敏电阻
页码:第二页共三页
1、技术性指标
1. 机械性能
指标
项目
技术要求测量条件/方法
1.1外观及尺寸形状、尺寸准确,无明显气泡、无降低使用性
能的可见损伤
用卡尺测量、目测
1.2可焊性浸润部分上锡均匀,上锡面积≥95% 根据IEC68-2-20(GB2423-28)
实验Ta进行。
采用焊槽法,将引
线端沾助焊剂后,在230℃锡液
(Sn63 Pb37)中浸到距CdS光
敏电阻本体5㎜处,维持3-5s。
1.3电气性能
GM5537
基片尺寸 5.1±0.2㎜
亮电阻 25-50KΩ
暗电阻≥3MΩ
γ 0.7±0.1
最大电压150V
最大功耗100mW
环境温度–30℃— +70℃
光谱峰值540nm
响应时间上升30ms下降30ms
GM5537 CdS光敏电阻
修改状态:O/B
页码:第三页共三页
2. 交收检验
抽验方法按IEC410/DINISO2859-1(GB2828-87),实验方法按本规格书的实验条
件进行。
ITEM IL AQL
2.1外观及尺寸II 2.5 2.2最大外电压II 0.65 2.3亮电阻II 0.65
2.4暗电阻II 0.65
3. 包装标识及可追溯性
包装标识包括产品编号、数量、批号、检验记录等内容,是检查、追溯可能发生
的品质投诉问题的依据。
3.1 包装规格
散装:200pcs/袋 2000pcs/盒 20Kpcs/箱
4. 工作环境条件
4.1 工作环境温度:–30℃— +70℃
4.2 工作环境湿度:≤95%
5. 贮存环境条件
5.1 应在没有侵蚀性的气体中贮存,否则会导致镀锡层氧化,可焊性下将,故开启包装
后应尽快使用
5.2 贮存温度:–10℃— +40℃
照度――电阻特性。
