换热器的分类详解

换热器分类换热器作为传热设备随处可见，在工业中应用非常普遍，特别是耗能用量十分大的领域，随着节能技术的飞速发展，换热器种类开发越来越多。

适用于不同介质，不同工况，不同温度，不同压力的换热器，结构和形式亦不同，换热器种类随新型，高效换热器的开发不断更新，具体分类如下。

（一）按传热原理分类1.直接接触式换热器这类换热器主要工作原理是两种介质经接触面而相互传递热量，实现传热，接触面积直接影响到传热量。

这类换热器的介质通常是一种气体，另一种为液体，主要以塔设备为主体的传热设备，但通常又涉及传质。

故很难区分与塔器的关系，通常归口为塔式设备，电厂用凉水塔为最典型的直接接触式换热器。

2．蓄能式换热器（简称蓄能器）这类换热器用量极少，原理是通过一种固体物质，热介质先通过加热固体物质达到一定温度后，冷介质再通过固体物质被加热，使之达到传递热量的目的。

3．板，管式换热器这类换热器用量非常大，占总量的99%以上，原理是热介质通过金属或非金属将热量传递给冷介质的传热设备，这类换热器是我们通常称为管壳式，板式，板翘式，板壳式换热器。

（二）按传热种类分类1.无相变传热一般分为加热器和冷却器。

2.有相变传热一般分为冷凝器和重沸器。

重沸器又分为釜式重沸器，虹吸式重沸器，再沸器，蒸发器，蒸汽发生器，废热锅炉。

（三）按结构分类分为釜式换热器，固定管板式换热器，填料函式换热器，u形管式换热器，蛇管式换热器，双壳程换热器，单套管换热器，多套管换热器，外导流筒换热器，折流杆式换热器热管式换热器，插管式换热器，滑动管板式换热器。

（四）按折流板分类分为单弓形换热器，双弓形换热器，三弓形换热器，螺旋弓形换热器。

（五）按板状分类分为螺旋板式换热器，板式换热器，板翘式换热器，板壳式换热器，板式蒸发器，板式冷凝器，印刷电路板换热器，穿孔板换热器。

(六) 按密封形式分类此类换热器多用于高温，高压装置中，具体分为：螺旋锁紧环换热器，薄膜密封换热器，钢垫圈换热器，密封盖板式换热器。

常见换热器的种类及特点换热器是将热量从一个物质传递到另一个物质的设备，常见的换热器种类包括壳管式换热器、板式换热器、螺旋板式换热器、换热管束和换热器组件等。

每种换热器都有其独特的特点和适用场景。

1. 壳管式换热器壳管式换热器是最常见的一种换热器，由一个外壳和多个内置管子组成。

热传导通过管壁实现，热量从热源通过管内流体流向冷却介质。

壳管式换热器具有结构简单、适用性广、换热效率高的特点。

常见的壳管式换热器有固定式和浮动式两种，固定式适用于高温高压场合，浮动式适用于温差较大的情况。

2. 板式换热器板式换热器由多个金属板组成，热传导通过板之间的薄层流体实现。

板式换热器具有体积小、传热效率高、清洗方便等特点。

板式换热器适用于低温低压场合，如冷却水、空调系统等。

3. 螺旋板式换热器螺旋板式换热器是将螺旋板组装在两个端盖上形成的，通过螺旋板的旋转实现热传导。

螺旋板式换热器具有体积小、传热效率高、清洗方便等特点。

螺旋板式换热器适用于高温高压场合。

4. 换热管束换热管束是将多根直径较小的管子束缚在一起，通过管壁实现热传导。

换热管束具有结构紧凑、传热效率高、适用性广的特点。

换热管束适用于高温高压场合。

5. 换热器组件换热器组件是由多个换热器组成的系统，可以根据不同的需求组合和调整。

换热器组件具有灵活性高、适应性强的特点。

换热器组件适用于需要灵活配置和调整的场合。

以上是常见的换热器种类及其特点。

根据不同的工作条件和需求，选择适合的换热器可以提高换热效率，降低能耗，实现更加有效的热量传递。

换热器类型介绍及设计案例换热器（Heat exchanger）是一种用于热的传递设备，用于将热量从一个介质传递到另一个介质，而不会将两者混合在一起。

换热器在工业、建筑和家庭中被广泛应用，用于加热、冷却和空调等领域。

本文将介绍一些常见的换热器类型，并提供一些设计案例。

一、直接换热器（Direct Heat Exchanger）直接换热器是最常见的一种换热器类型，也称为热交换管或管式热交换器。

它由一根或多根管道组成，其中一个介质通过管道，将热量传递给另一个介质。

直接换热器广泛应用于石化、化学、食品加工和供暖等领域。

设计案例：工业热水锅炉工业热水锅炉是一种直接换热器，用于生产和供应热水。

它由一个燃烧室和一个热水管道组成。

燃烧室中燃烧燃料产生的热量通过管道传递给流经其中的水，将水加热到所需温度。

二、间接换热器（Indirect Heat Exchanger）间接换热器是通过壁面传递热量的一种换热器类型。

在这种换热器中，两个介质分别通过不同的通道流动，通过壁面传递热量。

间接换热器广泛应用于电站、化工和冶金等领域。

设计案例：蒸汽凝结器蒸汽凝结器是一种间接换热器，用于电站中的蒸汽循环系统。

蒸汽在蒸汽轮机中通过传递热量产生功率，然后进入蒸汽凝结器，通过与冷却介质在壁面之间的传热，将蒸汽冷却成水，并回流到锅炉再次循环使用。

三、板式换热器（Plate Heat Exchanger）板式换热器是一种利用金属板堆叠组成的换热器，将热量传递给另一个介质。

板式换热器的设计紧凑、效率高，广泛应用于食品、制药、化工和制冷等领域。

设计案例：蒸气冷凝器蒸气冷凝器是一种板式换热器，被广泛应用于制冷和空调系统中。

蒸发器中的制冷剂通过板式换热器中的金属板与冷却剂传热，将制冷剂中的热量传递给冷却剂，使制冷剂冷却并凝结为液体。

四、空气换热器（Air Heat Exchanger）空气换热器主要用于传递空气中的热量。

它将热空气和冷空气通过不同的通道流动，并通过壁面传递热量。

换热器种类及介绍换热器是一种用于传递热量的设备，用于在工业生产及日常生活中实现热能的转换。

根据不同的使用场景和要求，换热器有多种不同的种类。

下面将介绍几种常见的换热器类型。

1. 管壳式换热器（Shell and Tube Heat Exchanger）：管壳式换热器是一种常见的换热器类型，由一个外壳和一组管子组成。

热量在管子和外壳之间进行传递，一种流体通过管子流动，另一种流体通过外壳流动。

管子和外壳内大部分是平行或对流的，从而实现热能的传递。

管壳式换热器适用于高流量和高温差的应用，例如化工和空调系统。

2. 板式换热器（Plate Heat Exchanger）：板式换热器是一种由多个平行金属板堆叠而成的换热器。

板与板之间形成一个狭窄的通道，两种流体分别通过不同的通道流动，热量通过板间的金属板传递。

板式换热器具有高传热效率和紧凑的设计，适用于低流量和低温差的应用，例如制冷和加热系统。

3. 螺旋板换热器（Spiral Plate Heat Exchanger）：螺旋板换热器是一种由两个平行螺旋板组成的换热器。

两种流体分别在螺旋板间流动，热量通过螺旋板传递。

螺旋板换热器具有较高的传热效率，且容易清洗和维护，适用于高粘度和易结垢的流体。

4. 管束式换热器（Bundle Heat Exchanger）：管束式换热器由大量细管束构成，一种流体通过管束内部流动，另一种流体在管束外部流动。

热量通过管壁传递。

管束式换热器具有较高的传热效率和较低的压降，适用于蒸汽发生器和燃气锅炉等设备。

5. 盘式换热器（Disc and Doughnut Heat Exchanger）：盘式换热器是一种由许多平行圆盘组成的换热器。

热量通过圆盘间的空隙传递，一种流体通过圆盘内部流动，另一种流体通过圆盘外部流动。

盘式换热器具有紧凑的设计和高传热效率，适用于高温和高压的应用，例如化工和炼油。

这些换热器种类只是常见的几种，在实际应用中还有其他种类，如板式换热器的纹路型换热器、膜式换热器、液体-液体换热器等。

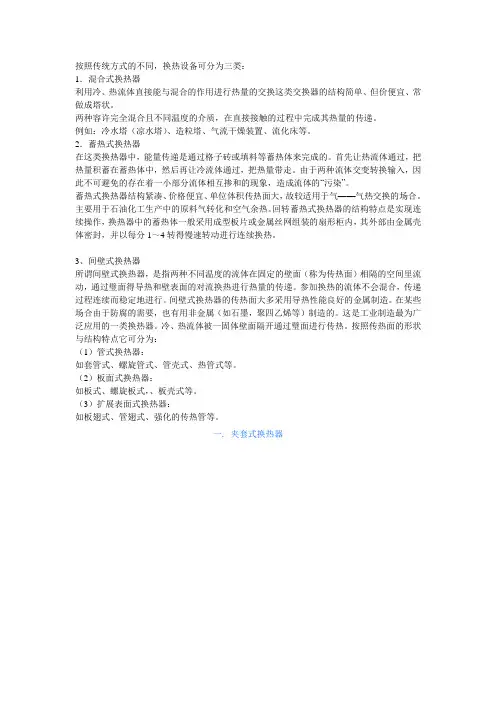

按照传统方式的不同，换热设备可分为三类：1．混合式换热器利用冷、热流体直接能与混合的作用进行热量的交换这类交换器的结构简单、但价便宜、常做成塔状。

两种容许完全混合且不同温度的介质，在直接接触的过程中完成其热量的传递。

例如：冷水塔（凉水塔）、造粒塔、气流干燥装置、流化床等。

2．蓄热式换热器在这类换热器中，能量传递是通过格子砖或填料等蓄热体来完成的。

首先让热流体通过，把热量积蓄在蓄热体中，然后再让冷流体通过，把热量带走。

由于两种流体交变转换输入，因此不可避免的存在着一小部分流体相互掺和的现象，造成流体的“污染”。

蓄热式换热器结构紧凑、价格便宜、单位体积传热面大，故较适用于气——气热交换的场合。

主要用于石油化工生产中的原料气转化和空气余热。

回转蓄热式换热器的结构特点是实现连续操作，换热器中的蓄热体一般采用成型板片或金属丝网组装的扇形柜内，其外部由金属壳体密封，并以每分1～4转得慢速转动进行连续换热。

3、间壁式换热器所谓间壁式换热器，是指两种不同温度的流体在固定的壁面（称为传热面）相隔的空间里流动，通过璧面得导热和壁表面的对流换热进行热量的传递。

参加换热的流体不会混合，传递过程连续而稳定地进行。

间壁式换热器的传热面大多采用导热性能良好的金属制造。

在某些场合由于防腐的需要，也有用非金属（如石墨，聚四乙烯等）制造的。

这是工业制造最为广泛应用的一类换热器。

冷、热流体被一固体壁面隔开通过璧面进行传热。

按照传热面的形状与结构特点它可分为：（1）管式换热器：如套管式、螺旋管式、管壳式、热管式等。

（2）板面式换热器：如板式、螺旋板式，、板壳式等。

（3）扩展表面式换热器：如板翅式、管翅式、强化的传热管等。

一. 夹套式换热器结构如图所示。

夹套空间是加热介质和冷却介质的通路。

这种换热器主要用于反应过程的加热或冷却。

当用蒸汽进行加热时，蒸汽上部接管进入夹套，冷凝水由下部接管流出。

作为冷却器时，冷却介质（如冷却水）由夹套下部接管进入，由上部接管流出。

十一种换热器工作原理和特点图文讲解一、换热器1、U形管式换热器每根管子都弯成U形，固定在同一侧管板上，每根管可以自由伸缩，也是为了消除热应力。

性能特点：（1）优点此类换热器的特点是管束可以自由伸缩，不会因管壳之间的温差而产生热应力，热补偿性能好；管程为双管程，流程较长，流速较高，传热性能较好；承压能力强；管束可从壳体内抽出，便于检修和清洗，且结构简单，造价便宜。

（2）缺点是管内清洗不便，管束中间部分的管子难以更换，又因最内层管子弯曲半径不能太小，在管板中心部分布管不紧凑，所以管子数不能太多，且管束中心部分存在间隙，使壳程流体易于短路而影响壳程换热。

此外，为了弥补弯管后管壁的减薄，直管部分需用壁较厚的管子。

这就影响了它的使用场合，仅宜用于管壳壁温相差较大，或壳程介质易结垢而管程介质清洁及不易结垢，高温、高压、腐蚀性强的情形。

2、沉浸式蛇管换热器沉浸式蛇管换热器以蛇形管作为传热元件的换热器，是间壁式换热器种类之一。

根据管外流体冷却方式的不同，蛇管式换热器又分为沉浸式和喷淋式。

（1）优点这是一种古老的换热设备。

它结构简单，制造、安装、清洗和维修方便，便于防腐，能承受高压，价格低廉，又特别适用于高压流体的冷却、冷凝，所以现代仍得到广泛应用。

（2）缺点由于容器体积比管子的体积大得多、笨重、单位传热面积金属耗量多，因此管外流体的表面传热系数较小。

为提高传热系数，容器内可安装搅拌器。

3、列管式换热器冷流体走管内，热流体经折流板走管外，冷、热流体通过间壁换热。

性能特点：列管式换热器的结构比较简单、紧凑、造价便宜，但管外不能机械清洗。

此种换热器管束连接在管板上，管板分别焊在外壳两端，并在其上连接有顶盖，顶盖和壳体装有流体进出口接管。

通常在管外装置一系列垂直于管束的挡板。

同时管子和管板与外壳的连接都是刚性的，而管内管外是两种不同温度的流体。

因此，当管壁与壳壁温差较大时，由于两者的热膨胀不同，产生了很大的温差应力，以至管子扭弯或使管子从管板上松脱，甚至毁坏换热器。

换热器的种类及应用换热器是一种用于传热的设备，广泛应用于化工、电力、冶金、石油等行业。

根据传热方式和工作原理的不同，换热器可以分为多种类型。

1. 管壳式换热器：管壳式换热器是最常见的换热器之一。

它由管束和外壳组成，热媒通过管束流动，被换热的物质则在外壳中流动，通过管壳内外流体的对流和传导传热，实现换热过程。

管壳式换热器广泛应用于化工、冶金等行业的蒸发、冷凝、汽化、加热等工艺中。

2. 板式换热器：板式换热器采用多层波纹板组成，通过多个波纹板的叠加形成通道，在通道内实现换热。

板式换热器具有换热效率高、紧凑、易于清洗等优点，被广泛应用于空调、制冷、化工、食品加工等领域。

3. 管束式换热器：管束式换热器由多根平行布置的管子组成，通过管子内的热媒与外壳中的被换热物质进行换热。

管束式换热器适用于高温、高压、粘稠液体的换热过程，常用于石油、化工等行业。

4. 螺旋板换热器：螺旋板换热器采用螺旋板作为热传输面，通过螺旋板的内外壁形成两个流通通道，通过流体在螺旋板内外壁之间交替流动，实现换热。

螺旋板换热器具有高换热效率、低压降等优点，广泛应用于化工、制药等行业。

5. 空气冷却器：空气冷却器以空气作为冷却介质，通过与被冷却物质接触，将被冷却物质的热量传递给空气，使其冷却。

空气冷却器广泛应用于电力、化工等行业中的冷却系统，如发电厂中的冷却塔、汽车发动机中的散热器等。

6. 管式加热器：管式加热器是一种通过将热媒加热后传递给被加热物质，实现加热的设备。

管式加热器应用于化工、电力等行业中需要对物质进行加热的工艺中，如石油精制中的加热炉、电站中的锅炉等。

总之，换热器可以根据不同的换热原理和应用场景，分为管壳式换热器、板式换热器、管束式换热器、螺旋板换热器、空气冷却器和管式加热器等多种类型。

这些换热器在不同的工业领域中发挥着重要作用，提高了能源利用效率，降低了设备运行成本，促进了工业生产的发展。

浅谈换热器的分类和特点换热器是一种用于在流体之间传递热量的设备，常用于加热、冷却或蒸发过程中。

按照不同的分类标准，换热器可以分为以下几类：1. 根据换热介质的形式：(1) 气液换热器：主要用于气体与液体之间的换热，如汽水换热器、空气冷却器等。

(2) 液液换热器：主要用于液体与液体之间的换热，如管壳式换热器、板式换热器等。

(3) 气气换热器：主要用于气体之间的换热，如空气预热器、再热器等。

2. 根据传热方式：(1) 直接传热式换热器：换热介质之间直接接触传热，如冷却塔、喷淋式换热器等。

(2) 间接传热式换热器：换热介质之间通过壁面传热，如管壳式换热器、板式换热器等。

3. 根据结构形式：(1) 管壳式换热器：由管束和外壳组成，换热介质分别流过管内和管外。

(2) 板式换热器：由一系列平行的金属板组成，换热介质分别流过板间和板外。

(3) 管束式换热器：由多个平行排列的管子组成，换热介质分别流过管内和管外。

(4) 换热管：由单个管子组成，流体分别流过管内和管外。

换热器的特点主要有以下几点：1. 传热效率高：换热器能够通过不同的传热方式和结构设计，提高传热效果，从而实现高效的热量传递。

2. 热损失小：换热器通过良好的隔热设计和密封性能，能够减少热量的散失，提高能源利用效率。

3. 结构紧凑：换热器通常采用紧凑型结构设计，占用空间小，适用于各种工艺设备的组织。

4. 维护方便：换热器的结构简单，维护保养方便，能够减少设备的停机时间和维护成本。

5. 适应性强：换热器可以根据不同的工艺需求和介质特性进行定制设计，适用范围广泛。

换热器的分类➢按用途分类：加热器、冷却器、冷凝器、蒸发器和再沸器➢按冷热流体热量交换方式分类：混合式、蓄热式和间壁式➢主要内容：1. 根据工艺要求，选择适当的换热器类型；2. 通过计算选择合适的换热器规格。

间壁式换热器的类型一、夹套换热器➢结构：夹套式换热器主要用于反应过程的加热或冷却，是在容器外壁安装夹套制成。

➢优点：结构简单。

➢缺点：传热面受容器壁面限制，传热系数小。

为提高传热系数且使釜内液体受热均匀，可在釜内安装搅拌器。

也可在釜内安装蛇管。

二、沉浸式蛇管换热器➢结构：这种换热器多以金属管子绕成，或制成各种与容器相适应的情况，并沉浸在容器内的液体中。

➢优点：结构简单，便于防腐，能承受高压。

➢缺点：由于容器体积比管子的体积大得多,因此管外流体的表面传热系数较小。

三、喷淋式换热器➢结构：冷却水从最上面的管子的喷淋装置中淋下来，沿管表面流下来，被冷却的流体从最上面的管子流入，从最下面的管子流出，与外面的冷却水进行换热。

在下流过程中，冷却水可收集再进行重新分配。

➢优点：结构简单、造价便宜，能耐高压，便于检修、清洗，传热效果好➢缺点：冷却水喷淋不易均匀而影响传热效果，只能安装在室外。

➢用途：用于冷却或冷凝管内液体。

四、套管式换热器➢结构：由不同直径组成的同心套管，可根据换热要求，将几段套管用U形管连接，目的增加传热面积；冷热流体可以逆流或并流。

➢优点：结构简单，加工方便，能耐高压，传热系数较大，能保持完全逆流使平均对数温差最大，可增减管段数量应用方便。

➢缺点：结构不紧凑，金属消耗量大，接头多而易漏，占地较大。

➢用途：广泛用于超高压生产过程，可用于流量不大，所需传热面积不多的场合。

五、列管式换热器列管式换热器又称为管壳式换热器，是最典型的间壁式换热器，历史悠久，占据主导作用。

➢优点：单位体积设备所能提供的传热面积大，传热效果好，结构坚固，可选用的结构材料范围宽广，操作弹性大，大型装置中普遍采用。

➢结构：壳体、管束、管板、折流挡板和封头。

换热器的介绍及分类换热器（亦称为热交换器或热交换设备）是用来使热量从热流体传递到冷流体，以满足规定的工艺要求的装置，是对流传热及热传导的一种工业应用。

换热器可以按不同的方式分类。

按其操作过程可分为间壁式、直接接触式、蓄热式（或称回热式）三大类。

换热器分类：直接接触式换热器，也叫混合式换热器，是冷热流体进行直接接触并换热的设备。

通常情况下，直接接触的两种流体是气体和汽化压力较低的液体；蓄能式换热器的工作原理，是利用固体物质的导热特性，具体而言，热介质先将固体物质加热到一定温度，冷介质再从固体物质获得热量，通过此过程可实现热量的传递；间壁式换热器，也是利用了中介物的热传导，冷、热两种介质被固体间壁隔开，并通过间壁进行热量交换。

对于供热企业而言，间壁式换热器的应用最为广泛。

根据结构的不同，它还可划分为管式换热器、板式换热器和热管换热器。

一、管壳式换热器管壳式换热器又称列管式换热器。

是以封闭在壳体中管束的壁面作为传热面的间壁式换热器。

这种换热器结构较简单，操作可靠，可用各种结构材料（主要是金属材料）制造，能在高温、高压下使用，是目前应用最广的类型。

▲管壳式换热器根据所采用的补偿措施，管壳式换热器可分为固定管板式换热器、浮头式换热器、U型管式换热器、填料函式换热器等四种类型。

二、固定管板式换热器固定管板式换热器是管壳式换热器的一种。

固定管板式换热器两端的管板采用焊接的方式与壳体连接，主要由外壳、管板、管束、顶盖（封头）等部件构成。

▲固定管板式换热器固定管板式换热器的优点是：◆结构简单；◆在相同的壳体直径内，排管数最多，旁路最少；◆每根换热管都可以进行更换，且管内清洗方便。

固定管板式换热器的缺点是：◆壳程不能进行机械清洗；◆当换热管与壳体的温差较大（大于50℃）时会产生温差应力，解决措施是在壳体上设置膨胀节，因而壳程压力受膨胀节强度的限制不能太高；◆只适用于流体清洁且不易结垢，两流体温差不大或温差较大但壳程压力不高的工作场合。

换热器的分类换热器是化工,石油,动力,食品及其它许多工业部门的通用设备,在生产中占有重要地位.在化工生产中换热器可作为加热器,冷却器,冷凝器,蒸发器和再沸器等,应用更加广泛. 换热器是指两种不同温度的流体进行热量交换的设备。

换热器作为传热设备被广泛用于耗能用量大的领域。

随着节能技术的飞速发展，换热器的种类越来越多。

适用于不同介质、不同工况、不同温度、不同压力的换热器，结构型式也不同，换热器的具体分类如下：1.根据冷,热流体热量交换的原理和方式基本上可分三大类,即间壁式,混合式和蓄热式.在三类换热器中,间壁式换热器应用最多,：1.1间壁式换热器的类型1.1.1 夹套式换热器这种换热器是在容器外壁安装夹套制成,结构简单;但其加热面受容器壁面限制,传热系数也不高.为提高传热系数且使釜内液体受热均匀,可在釜内安装搅拌器.当夹套中通入冷却水或无相变的加热剂时,亦可在夹套中设置螺旋隔板或其它增加湍动的措施,以提高夹套一侧的给热系数.为补充传热面的不足,也可在釜内部安装蛇管. 夹套式换热器广泛用于反应过程的加热和冷却.1.1.2沉浸式蛇管换热器这种换热器是将金属管弯绕成各种与容器相适应的形状,并沉浸在容器内的液体中.蛇管换热器的优点是结构简单,能承受高压,可用耐腐蚀材料制造;其缺点是容器内液体湍动程度低,管外给热系数小.为提高传热系数,容器内可安装搅拌器.1.1.3 喷淋式换热器这种换热器是将换热管成排地固定在钢架上，热流体在管内流动,冷却水从上方喷淋装置均匀淋下,故也称喷淋式冷却器.喷淋式换热器的管外是一层湍动程度较高的液膜,管外给热系数较沉浸式增大很多.另外,这种换热器大多放置在空气流通之处,冷却水的蒸发亦带走一部分热量,可起到降低冷却水温度,增大传热推动力的作用.因此,和沉浸式相比,喷淋式换热器的传热效果大有改善.1.1.4套管式换热器套管式换热器是由直径不同的直管制成的同心套管,并由U形弯头连接而成.在这种换热器中,一种流体走管内,另一种流体走环隙,两者皆可得到较高的流速,故传热系数较大.另外,在套管换热器中,两种流体可为纯逆流,对数平均推动力较大. 套管换热器结构简单,能承受高压,应用亦方便(可根据需要增减管段数目). 特别是由于套管换热器同时具备传热系数大,传热推动力大及能够承受高压强的优点,在超高压生产过程(例如操作压力为3000大气压的高压聚乙烯生产过程)中所用的换热器几乎全部是套管式.1.1.5管壳式换热器管壳式(又称列管式) 换热器是最典型的间壁式换热器,它在工业上的应用有着悠久的历史,而且至今仍在所有换热器中占据主导地位. 管壳式换热器主要有壳体,管束,管板和封头等部分组成,壳体多呈圆形,内部装有平行管束,管束两端固定于管板上.在管壳换热器内进行换热的两种流体,一种在管内流动,其行程称为管程;一种在管外流动,其行程称为壳程.管束的壁面即为传热面. 为提高管外流体给热系数,通常在壳体内安装一定数量的横向折流档板.折流档板不仅可防止流体短路,增加流体速度,还迫使流体按规定路径多次错流通过管束,使湍动程度大为增加.常用的档板有圆缺形和圆盘形两种,前者应用更为广泛. 流体在管内每通过管束一次称为一个管程,每通过壳体一次称为一个壳程.为提高管内流体的速度,可在两端封头内设置适当隔板,将全部管子平均分隔成若干组.这样,流体可每次只通过部分管子而往返管束多次,称为多管程.同样,为提高管外流速,可在壳体内安装纵向档板使流体多次通过壳体空间,称多壳程.在管壳式换热器内,由于管内外流体温度不同,壳体和管束的温度也不同.如两者温差很大, 换热器内部将出现很大的热应力,可能使管子弯曲,断裂或从管板上松脱.因此,当管束和壳体温度差超过50℃时,应采取适当的温差补偿措施,消除或减小热应力.1.2混合式换热器混合式热交换器是依靠冷、热流体直接接触而进行传热的，这种传热方式避免了传热间壁及其两侧的污垢热阻，只要流体间的接触情况良好，就有较大的传热速率。

换热器的分类
换热器的分类
适用于不同介质、不同工况、不同温度、不同压力的换热器，结构型式也不同，换热器的具体分类如下：
一、按传热原理分类
1、间壁式换热器
间壁式换热器是温度不同的两种流体在被壁面分开的空间里流动，通过壁面的导热和流体在壁表面对流，两种流体之间进行换热。

间壁式换热器有管壳式、套管式和其他型式的换热器。

间壁式换热器是目前应用最为广泛的换热器。

2、蓄热式换热器
蓄热式换热器通过固体物质构成的蓄热体，把热量从高温流体传递给。

换热器是工业生产中常用的设备之一，主要用于在不同介质之间传递热量。

根据不同的分类方法和种类，换热器可以被归类为多种不同类型。

在本篇文章中，我们将深入探讨换热器的分类方法和各种类型，以便读者能够更全面地了解这一关键设备。

一、按换热方式分类1. 直接传热换热器直接传热换热器是指介质之间通过换热器壁直接传递热量的换热器，常见的有管壳式换热器和板式换热器。

这种类型的换热器具有换热效率高、传热速度快的特点。

2. 间接传热换热器间接传热换热器是指介质之间通过换热器壁之间的传热介质传递热量的换热器，常见的有螺旋板式换热器和多管式换热器。

这种类型的换热器适用于对介质之间进行隔离的情况。

二、按换热介质分类1. 气体换热器气体换热器主要用于对气体介质进行换热，常见的有空气预热器和烟气余热回收器。

这种类型的换热器适用于工业烟气净化和余热回收等领域。

2. 液体换热器液体换热器主要用于对液体介质进行换热，常见的有冷凝器和蒸发器。

这种类型的换热器在化工、农业和食品加工领域得到广泛应用。

三、按结构形式分类1. 管式换热器管式换热器是指通过管壁间的传热介质完成换热的换热器，通常由多根管子组成，适用于介质流体要求较高的场合。

2. 板式换热器板式换热器是指通过板片间的传热介质完成换热的换热器，结构简单，适用于介质粘度较高的场合。

四、个人观点在我看来，不同的换热器类型各有其适用的场景和特点，因此在选择换热器时需要根据具体情况进行综合考虑。

随着工业技术的发展和应用范围的拓展，对换热器的性能和效率要求也会不断提高，这对换热器制造商提出了新的挑战。

总结与回顾通过本篇文章的讨论，我们全面地了解了换热器的分类方法和各种类型。

通过按换热方式、换热介质和结构形式进行分类，我们可以更好地理解和选择适用于不同工业场景的换热器。

笔者在文章中也共享了个人观点，对于读者更全面、深刻地理解换热器也提供了一定的参考。

通过阅读这篇文章，我相信读者对于换热器的分类和种类已经有了更深入的了解。

十三种类型换热器结构原理及特点（图文并茂）一、板式换热器的构造原理、特点：板式换热器由高效传热波纹板片及框架组成。

板片由螺栓夹紧在固定压紧板及活动压紧板之间，在换热器内部就构成了许多流道，板与板之间用橡胶密封。

压紧板上有本设备与外部连接的接管。

板片用优质耐腐蚀金属薄板压制而成，四角冲有供介质进出的角孔，上下有挂孔。

人字形波纹能增加对流体的扰动，使流体在低速下能达到湍流状态，获得高的传热效果。

并采用特殊结构，保证两种流体介质不会串漏。

板式换热器结构图二、螺旋板式换热器的构造原理、特点：螺旋板式换热器是一种高效换热器设备,适用汽－汽、汽－液、液－液，对液传热。

它适用于化学、石油、溶剂、医药、食品、轻工、纺织、冶金、轧钢、焦化等行业。

结构形式可分为不可拆式（Ⅰ型）螺旋板式及可拆式（Ⅱ型、Ⅲ型）螺旋板式换热器。

螺旋板式换热器结构图三、列管式换热器的构造原理、特点：列管式换热器（又名列管式冷凝器），按材质分为碳钢列管式换热器，不锈钢列管式换热器和碳钢与不锈钢混合列管式换热器三种，按形式分为固定管板式、浮头式、U型管式换热器，按结构分为单管程、双管程和多管程，传热面积1～500m2，可根据用户需要定制。

列管式换热器结构图四、管壳式换热器的构造原理、特点：管壳式换热器是进行热交换操作的通用工艺设备。

广泛应用于化工、石油、石油化工、电力、轻工、冶金、原子能、造船、航空、供热等工业部门中。

特别是在石油炼制和化学加工装置中，占有极其重要的地位。

换热器的型式。

管壳式换热器结构图五、容积式换热器的构造原理、特点：钢衬铜热交换器比不锈钢热交换器经济，并且技术上有保证。

它利用了钢的强度和铜的耐腐蚀性，即保证热交换器能承受一定工作压力，又使热交换器出水质量好。

钢壳内衬铜的厚度一般为1.0mm。

钢衬铜热交换器必须防止在罐内形成部分真空，因此产品出厂时均设有防真空阀。

此阀除非定期检修是绝对不能取消的。

部分真空的形成原因可能是排出不当，低水位时从热交换器，或者排水系统不良。

山东万合制冷设备有限公司sdwhzl............................................................................................换热器的分类换热器种类繁多，若按其传热面的形状和结构进行分类可分为管型、板型和其他型式换热器。

而管型换热器又可分为管壳式换热器、套管式换热器、蛇管式换热器；板型换热器可分为板式换热器、板翅式换热器、板壳式换热器、螺旋板式换热器。

其他型式换热器是为了满足一种特殊要求而出现的换热器，如回转式换热器、热管换热器等。

管壳式换热器若按功能命名又可分为冷凝器、加热器、再沸器、蒸发器、过热器等。

以下介绍一些常用的几种换热器。

一、管壳式换热器它由许多管子组成管束，管束构成换热器的传热面。

此类换热器又称为列管式换热器。

换热器的管子固定在管板上，而管板又与外壳联接在一起。

为了增加流体在管外空间的流速，以改善换热器的传热情况，在筒体内间隔安装了许多折流板。

换热器的壳体和两侧管箱上开有流体的进出口，有时还在其上装设有检查孔，为安置仪表用的接口管、排液孔和排气孔等。

在换热器中，一种流体从一侧管箱(称为前管箱)流进管子里，经另一侧管箱(称为后管箱)流出(对奇数单管程换热器)，或绕过管箱，流回进口侧前管箱流出(对偶数单管程换热器)，这条路径称为管程。

另一种流体从筒体上的连接管进出换热器壳体，流经管束外，这条路径称为壳程。

工程上称为1-2型换热器(1表示壳程数，2表示管程数)。

管壳式换热器是把管子与管板连接，再用壳体固定。

根据其不同的连接与固定方式又可分为固定管板式、釜式浮头式、U型管式、滑动管板式、填料函式等。

二、固定管板式换热器固定管板换热器的两端管板，采用焊接方法与壳体连接固定。

这种换热器结构简单；在相同的壳体直径内，排管最多，比较紧凑。

由于两个管板被换热管互相支攫，与其他管壳式换热器相比，管板最薄，不仅造价低而且每根管子内侧都能进行清洗。

换热器有哪些类型换热器是用多层导热特性良好的材料叠合而成工作原理和热水器类似，换热器内部有两路管道回路，一个是热源，另一个是被加热源，热源就像热水器燃烧时的火焰如热水或蒸汽等。

今天就带大家一起来了解下换热器的种类。

一、表面式换热器表面式换热器是温度不同的两种流体在被壁面分开的空间里流动，通过壁面的导热和流体在壁表面的对流，在两种流体之间进行换热。

表面式换热器有管壳式、套管式和其他型式的换热器。

二、蓄热式换热器蓄热式换热器通过固体物质构成的蓄热体，把热量从高温流体再传递给低温流体，热介质先通过加热固体物质达到一定的温度后，冷介质再通过固体物质然后被加热，达到热量传递的目的。

蓄热式换热器有旋转式、阀门切换式等。

三、管壳式换热器管壳式换热器又称列管式换热器。

是以封闭在壳体中管束的壁面作为传热面的间壁式换热器。

这种换热器结构较简单，操作可靠，可用各种结构材料（主要是金属材料）制造，能在高温、高压下使用，是目前应用最广的类型。

管壳式换热器的材料一般以碳钢、不锈钢和铜为主，其中碳钢材质的管板在作为冷却器使用时，其管板与列管的焊缝经常出现腐蚀泄漏，泄漏物进入冷却水系统污染环境又造成物料浪费。

管壳式换热器由于管内外流体的温度不同，因之换热器的壳体与管束的温度也不同。

四、夹套式换热器这种换热器是在容器外壁安装夹套制成，结构简单；但其加热面受容器壁面限制，传热系数也不高.为提高传热系数且使釜内液体受热均匀，可在釜内安装搅拌器.当夹套中通入冷却水或无相变的加热剂时，亦可在夹套中设置螺旋隔板或其它增加湍动的措施，以提高夹套一侧的给热系数.为补充传热面的不足，也可在釜内部安装蛇管.夹套式换热器广泛用于反应过程的加热和冷却。

五、喷淋式换热器这种换热器是将换热管成排地固定在钢架上，热流体在管内流动，冷却水从上方喷淋装置均匀淋下，故也称喷淋式冷却器.喷淋式换热器的管外是一层湍动程度较高的液膜，管外给热系数较沉浸式增大很多.另外，这种换热器大多放置在空气流通之处，冷却水的蒸发亦带走一部分热量,可起到降低冷却水温度，增大传热推动力的作用。
