(完整版)全自动洗衣机的工作原理及构造

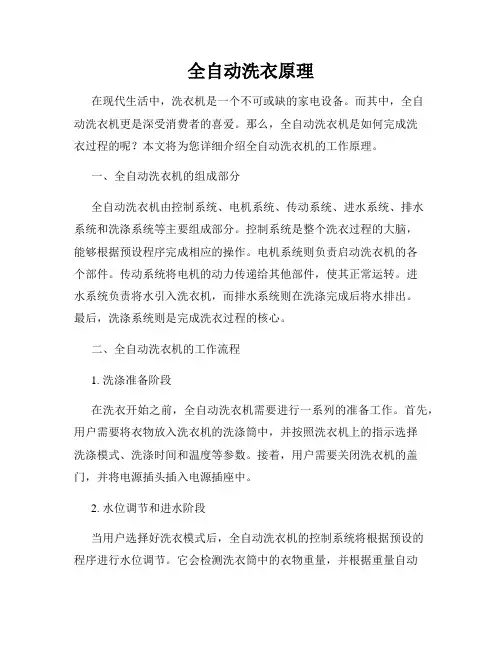

全自动洗衣原理在现代生活中，洗衣机是一个不可或缺的家电设备。

而其中，全自动洗衣机更是深受消费者的喜爱。

那么，全自动洗衣机是如何完成洗衣过程的呢？本文将为您详细介绍全自动洗衣机的工作原理。

一、全自动洗衣机的组成部分全自动洗衣机由控制系统、电机系统、传动系统、进水系统、排水系统和洗涤系统等主要组成部分。

控制系统是整个洗衣过程的大脑，能够根据预设程序完成相应的操作。

电机系统则负责启动洗衣机的各个部件。

传动系统将电机的动力传递给其他部件，使其正常运转。

进水系统负责将水引入洗衣机，而排水系统则在洗涤完成后将水排出。

最后，洗涤系统则是完成洗衣过程的核心。

二、全自动洗衣机的工作流程1. 洗涤准备阶段在洗衣开始之前，全自动洗衣机需要进行一系列的准备工作。

首先，用户需要将衣物放入洗衣机的洗涤筒中，并按照洗衣机上的指示选择洗涤模式、洗涤时间和温度等参数。

接着，用户需要关闭洗衣机的盖门，并将电源插头插入电源插座中。

2. 水位调节和进水阶段当用户选择好洗衣模式后，全自动洗衣机的控制系统将根据预设的程序进行水位调节。

它会检测洗衣筒中的衣物重量，并根据重量自动控制进水量，以确保洗涤效果的同时节约水资源。

在水位调节完成后，进水系统将会根据控制系统的指令开始将水流入洗衣机。

3. 洗涤阶段当洗衣机中充满水后，洗涤阶段就会开始。

这个阶段主要包括搅拌、摩擦和清洗等过程。

洗涤系统中的搅拌装置会按照预设的程序将洗衣筒中的衣物搅拌起来，使洗涤剂和水充分混合。

同时，洗衣筒内的摩擦装置不断地和衣物接触，促进污渍的松动和衣物的清洁。

这样的洗涤过程会持续一段时间，以确保衣物的彻底清洁。

4. 漂洗阶段漂洗是为了去除衣物中的洗涤剂和污渍残留。

在漂洗阶段，全自动洗衣机会自动排出洗衣筒中的污水，并开始注入清水进行漂洗。

这个过程会反复进行几次，以保证衣物充分漂洗干净。

5. 脱水阶段漂洗完成后，全自动洗衣机会进入脱水阶段。

这个阶段主要是通过高速旋转的洗衣筒将衣物中的水分脱离出来。

全自动波轮洗衣机工作原理
全自动波轮洗衣机是一种智能化的洗衣设备，它基于一系列的工作原理来进行洗涤衣物。

1. 水力系统：全自动波轮洗衣机内部有水池，通过给水管将水源引入水池。

当开始洗涤时，水箱阀门打开，使水进入水池。

水池内有一个水位控制器，一旦水位达到设定值，自动停止继续供水。

2. 温度控制系统：全自动洗衣机能够调整洗涤水的温度，以满足不同衣物的要求。

温度传感器检测到水温，并根据用户设定的温度要求，通过电子控制模块控制加热或制冷装置进行调节。

3. 洗涤循环：在洗涤过程中，波轮洗衣机内的脱水机转动，产生一股水流，使衣物在水中上下浮动。

此过程能够有效清洗衣物，并去除衣物表面的污渍。

4. 漂洗循环：经过洗涤后，波轮洗衣机会进行漂洗。

在漂洗过程中，清水从水箱流入洗衣机并冲洗衣物，以去除洗涤剂残留。

5. 脱水循环：漂洗后，波轮洗衣机开始进行脱水。

脱水循环将剩余的水分从衣物中抽出，并将其排出洗衣机外。

脱水机的转速可根据衣物类型和用户需求进行调节。

6. 控制系统：全自动波轮洗衣机还配备了一个控制面板和电子控制模块。

用户可以通过面板上的按钮或旋钮选择不同的洗涤程序和选项，比如洗涤时间、温度和旋转速度等。

电子控制模
块将用户的选择转化为电信号，并控制洗涤机内的各个部件进行相应的动作。

总之，全自动波轮洗衣机通过水力系统、温度控制系统、洗涤循环、漂洗循环、脱水循环和控制系统等一系列工作原理完成洗涤衣物的过程。

这些工作原理的协同作用使得波轮洗衣机成为一种高效、便捷的洗衣设备。

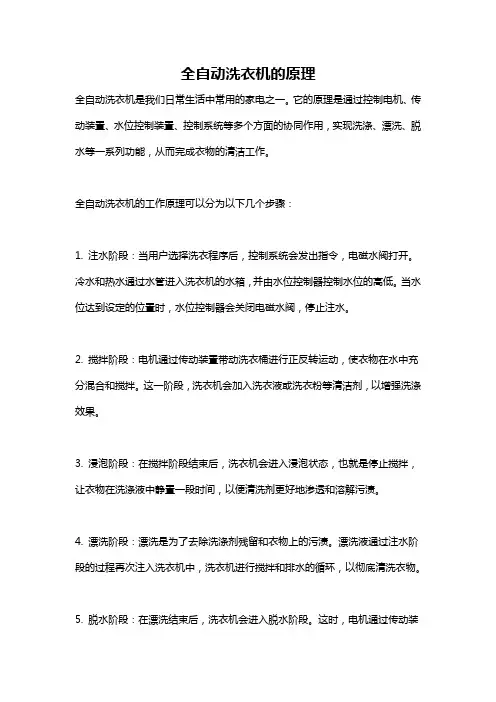

全自动洗衣机的原理全自动洗衣机是我们日常生活中常用的家电之一。

它的原理是通过控制电机、传动装置、水位控制装置、控制系统等多个方面的协同作用，实现洗涤、漂洗、脱水等一系列功能，从而完成衣物的清洁工作。

全自动洗衣机的工作原理可以分为以下几个步骤：1. 注水阶段：当用户选择洗衣程序后，控制系统会发出指令，电磁水阀打开。

冷水和热水通过水管进入洗衣机的水箱，并由水位控制器控制水位的高低。

当水位达到设定的位置时，水位控制器会关闭电磁水阀，停止注水。

2. 搅拌阶段：电机通过传动装置带动洗衣桶进行正反转运动，使衣物在水中充分混合和搅拌。

这一阶段，洗衣机会加入洗衣液或洗衣粉等清洁剂，以增强洗涤效果。

3. 浸泡阶段：在搅拌阶段结束后，洗衣机会进入浸泡状态，也就是停止搅拌，让衣物在洗涤液中静置一段时间，以便清洗剂更好地渗透和溶解污渍。

4. 漂洗阶段：漂洗是为了去除洗涤剂残留和衣物上的污渍。

漂洗液通过注水阶段的过程再次注入洗衣机中，洗衣机进行搅拌和排水的循环，以彻底清洗衣物。

5. 脱水阶段：在漂洗结束后，洗衣机会进入脱水阶段。

这时，电机通过传动装置加速转动，使洗衣桶高速旋转。

洗衣桶内的衣物随着旋转产生离心力，使水分通过洗衣桶的孔洞和水管排出洗衣机。

脱水结束后，洗衣机会自动停止运转。

整个洗衣过程中，通过控制模块可以根据衣物的材质、洗涤剂的种类和洗衣程序的不同，调整不同的参数，如洗涤时间、搅拌速度、水位控制等，以达到最佳的洗涤效果。

此外，为了保证洗衣机的安全使用，全自动洗衣机还配备了各种安全措施，如漏水保护、过热保护、电机过载保护等。

当洗衣机发生异常情况时，这些保护装置会及时切断电源，以保障用户的安全。

总的来说，全自动洗衣机利用控制系统、电机、传动装置等多种装置的协同作用，通过一系列的步骤，完成衣物的清洗过程。

它不仅提高了洗涤效率，节省了人力，还保证了洗衣的质量和安全。

全自动洗衣机的原理与维修全自动洗衣机是一种方便快捷的家用洗衣设备。

它的原理是通过水和洗衣液的混合作用，利用运动和摩擦力来清洁衣物。

全自动洗衣机相对于半自动洗衣机而言，省去了用户手动放水和放水的麻烦，实现了洗、漂、脱水全自动完成。

1.水的注入与排出：全自动洗衣机中有专门的水管系统，负责将自来水注入洗衣机中，同时排出脏水。

水的注入由水压控制，水泵将自来水注入洗衣机，并维持一定水位。

排水则通过排水泵和排水管完成，将脏水排除洗衣机外。

2.清洁剂的投放：全自动洗衣机中有专门的投放洗衣液的盒子。

用户将洗衣液倒入洗衣机中，机器会根据设置的洗涤程序自动释放洗衣液。

洗衣液能够溶解污渍和杀灭细菌。

3.运动方式：全自动洗衣机使用不同的运动方式，如旋转或摇摆，来创造摩擦力和洗衣效果。

通常，机器底部有一个马达和皮带，用来驱动洗衣机的运动。

洗衣机内部的搅拌器或轴承则会带动衣物摆动和翻腾，以达到更好的清洁效果。

4.水温控制：全自动洗衣机具备加热系统，可以控制洗衣水的温度。

通常，洗衣机可以选择冷水、温水或热水洗涤，根据用户需要的温度来选择。

1.无法启动或停止：如果洗衣机无法启动或无法停止工作，可能是由于电源故障、控制器故障或电路板损坏引起的。

此时，需要检查电源线是否接触良好，排除电路故障或更换损坏的电子元件。

2.漏水问题：漏水通常是由洗衣机密封环破损、排水管堵塞或排水泵故障引起的。

检查密封环是否完好，并清理或更换排水管和排水泵。

3.异常噪音：如果洗衣机工作时有异常噪音，可能是由于马达故障、皮带磨损或轴承故障引起的。

更换故障部件或重新润滑轴承可以解决这个问题。

4.失去平衡或无法脱水：如果洗衣机无法保持平衡或无法完成脱水，可能是由于洗衣机底部调整脚松动、衣物分布不均或脱水桶故障引起的。

检查调整脚是否紧固好，重新分布衣物，并检查脱水桶是否正常。

总之，全自动洗衣机的原理是通过水和洗衣液的混合作用，利用运动和摩擦力来清洁衣物。

维修全自动洗衣机通常涉及电源故障、漏水问题、异常噪音和失去平衡等方面。

全自动洗衣机的工作原理全自动洗衣机的工作原理：由进水、洗衣、排水、脱水4个过程组成。

在半自动洗衣机中，这4个过程分别用相应的按钮开关来控制。

全自动洗衣机中，这4个过程可做到全自动依次运行，直至洗衣结束。

全自洗衣机的洗衣桶（外桶）和脱水桶（内桶）是以同一心安放的，内桶可以旋转，作为脱水用。

内桶的周围有许多小孔，使内桶和外桶的水流相通，洗衣机的进水和排水分别由进水电磁阀和排水电磁阀来执行。

进水时通过控制系统将进水电磁阀打开，经进水管将水注入到外桶。

排水时，通过控制系统将排水电磁阀打开，将水由外桶排到机外。

洗涤正转、反转由洗涤电动机驱动波盘的正、反转来实现，此时脱水桶并不旋转。

脱水时，控制系统将离合器合上，由洗涤电动机带动内桶正转进行甩干。

高、中、低水位控制开关分别用来检测高、中、低水位。

启动按钮用来启动洗衣机工作，停止按钮用来实现手动停止进水、排水、脱水及报警。

排水按钮用来实现手动排水。

要求全自动洗衣机控制系统，能实现“正常运行”和“强制运行”两种控制方式。

1.正常运行“正常运行”方式具体控制要求如下：（1）将水位通过水位选择开关设在合适的位置（高、中、低），按下“启动”按钮，开始进水，达到设定的水位（高、中、低）后，停止进水。

（2）进水停止2s后开始洗衣。

（3）洗衣时，正转30s，停2s，然后反转30s，停2s。

（4）如此循环共5次，总共320s后开始排水，排空后脱水30s。

（5）然后再进水，重复（1）（4）步，如此循环共2次。

（6）洗衣过程完成，报警3s并自动停机。

2.强制停止“强制停止”方式具体控制要求如下: （1）若按下“停止”按钮，洗衣过程停止，即洗涤电机和脱水桶停止转动、进水电磁阀和排水电磁阀全部闭合。

（2）可用手动排水开关和手动脱水开关进行手动排水和脱水。

【注】“正常运行”和“强制停止”两种模式的运行是一样的。

全自动洗衣机原理与分析一、全自动洗衣机的工作原理1.水位控制当开始洗衣过程时，传感器会检测洗衣机内部的水位。

如果水位低于设定值，洗衣机将会打开进水阀门，引入适量的水。

当水位达到设定值时，传感器会自动关闭进水阀门，准备进入下一步操作。

2.温度控制洗衣过程中，洗衣机需要根据用户设置的洗衣温度，将水加热到相应的温度。

洗衣机内部装有加热元件，当需要加热时，加热元件会工作，并通过温度传感器监测水温，一旦温度达到设定值，加热元件就会停止工作，保持水温恒定。

3.转动控制洗衣机内部装有电机和传动系统，用于控制洗衣筒的转动和洗涤。

当洗衣机开始洗涤时，电机会通过传动系统将洗衣筒转起来，同时洗衣筒内的凸轮会推动衣物上下运动，实现洗涤效果。

这种转动的方式分为正转和反转两种，能够更好地清洗衣物。

4.水泵控制当洗涤过程结束时，洗衣机需要将洗衣筒中的污水排出。

这时，水泵会被启动，将筒内的水抽出，并通过排水管道排出。

5.离心脱水控制洗涤完毕后，如果需要进行脱水，洗衣机会将洗衣筒内的衣物快速旋转，利用离心力将衣物内部的水分甩干。

这个过程中，洗衣机会通过传感器监测脱水的时间和速度，以确保脱水效果达到预期。

二、全自动洗衣机的分析1.高效便捷2.多功能模式3.节能环保全自动洗衣机在设计和制造过程中，考虑到了节能环保的因素。

洗涤过程中，洗衣机会通过传感器监测衣物的状态，并根据需要调节洗涤时间、温度和水位。

这种智能控制的方式可以减少用水量和能源消耗，降低洗衣机的运行成本，并对环境友好。

4.洗涤效果好总而言之，全自动洗衣机的工作原理基于传感器和控制系统，能够自动完成洗涤、漂洗、脱水等环节。

它拥有高效便捷、多功能模式、节能环保和洗涤效果好等特点，为用户提供了方便、快捷的洗衣体验。

最详细洗衣机原理讲解
洗衣机是一种方便快捷的家用电器，广泛应用于日常生活中。

了解洗衣机的工作原理可以帮助我们更好地使用它并进行维护。

下面将详细介绍洗衣机的工作原理。

1. 洗衣机的基本结构
洗衣机主要由下列主要组件组成：
- 电机：用于驱动洗衣机的各项功能，如转动洗涤筒和泵送排水；
- 控制面板：用于设置洗衣机的不同运行模式和功能；
- 洗涤筒：用于装载衣物，进行洗涤和漂洗；
- 内部管道：用于导入水源及排出废水；
- 洗涤剂盒：用于装载洗涤剂、柔顺剂等清洁剂。

2. 洗衣机的工作原理
洗衣机的工作原理主要包括以下几个步骤：
2.1 进水过程
当我们设置洗衣机开始工作时，水泵会将水从水源管道中抽送到洗涤筒中，用于洗涤和漂洗衣物。

2.2 搅拌和洗涤过程
在洗衣筒中装有搅拌叶片，电机驱动搅拌叶片旋转，使衣物在洗涤液中充分搅拌和洗涤，去除污渍。

2.3 漂洗过程
当洗涤过程完成后，洗衣机会自动排出洗涤液，然后进行漂洗过程。

在漂洗过程中，洗衣机会注入清水，再次进行搅拌和漂洗，以彻底清除残留的洗涤剂。

2.4 脱水过程
漂洗完成后，洗衣机会进入脱水过程。

脱水时，洗涤筒会高速旋转，使衣物中的水分被甩出，达到脱水的效果。

2.5 排水过程
脱水完成后，洗衣机会自动排出脱水后的衣物和废水，使洗衣过程完整。

3. 注意事项
- 在使用洗衣机时，应遵循洗衣机的使用说明，慎选洗涤程序和洗涤剂。

- 定期清洁洗衣机内部，防止污垢积聚影响使用效果。

- 注意洗衣机的维护保养，及时检查故障并维修。

希望本文对您了解洗衣机的工作原理有所帮助！。

全自动洗衣机基础学习知识原理与维修一、基础学习知识1.洗衣机分类：按照洗涤方式可以分为上开门和前开门两种，按照工作方式可分为全自动和半自动两种。

2.洗衣机组成：洗衣机由机身、电机、控制面板、进水阀、排水管、滚筒等组件组成。

3.洗衣机容量：洗衣机的容量一般以公斤为单位，代表一次能够洗涤的衣物重量。

二、工作原理1.全自动洗衣机的工作流程：加水→搅拌→泡洗→漂洗→脱水→排水→烘干。

2.加水：根据衣物容量选择合适的水位，进水阀会自动开启，将水加入洗衣机内。

3.搅拌：电机驱动滚筒旋转，产生强大的离心力，使衣物在水中迅速搅拌，以实现清洗效果。

4.泡洗：洗衣机会自动投放适量的洗涤剂，使洗涤效果更好。

5.漂洗：漂洗是为了去除残留的洗涤剂和污垢，保证衣物的清洁。

6.脱水：滚筒高速旋转，使衣物脱去多余的水分。

7.排水：排水管会自动排除洗衣机内的污水。

8.烘干：有些全自动洗衣机还具备烘干功能，可以将衣物完全干燥。

三、常见的维修方法1.洗衣机不能正常启动：-检查电源插座是否接触良好，插头是否损坏。

-检查电源开关是否打开。

-检查控制面板是否正常显示。

2.洗衣机无法排水：-检查排水管是否被堵塞，清理堵塞物。

-检查排水泵是否工作正常，修理或更换损坏的排水泵。

3.洗衣机无法正常脱水：-检查滚筒是否转动顺畅，是否存在阻塞物。

-检查传动带是否松弛或损坏，修复或更换传动带。

4.洗衣机漏水：-检查进水阀是否关闭或破损，及时修理或更换进水阀。

-检查滚筒密封圈是否破损，修理或更换密封圈。

综上所述，全自动洗衣机的基础学习知识、工作原理和常见维修方法都是非常重要的。

掌握这些知识能够使我们更好地使用和维护洗衣机，延长其使用寿命。

在实际维修时，如果遇到难题，建议寻求专业的维修人员的帮助，以确保安全和正确维修。

全自动洗衣机的原理和构造
1.原理：
(1)注水：当洗衣机开始工作时，水泵将水从供水管道吸入洗衣机内部的水箱中。

(2)清洗：水箱内的水被加热至设定的洗涤温度，同时洗衣机内部的转动桨开始旋转，通过摩擦力和冲击力将衣物表面的污渍松散。

(3)抽水：洗衣结束后，水泵开始排水，将洗涤过程中产生的污水从水箱排出。

(4)甩干：水箱内的衣物被离心力甩干，使其尽量排除水分，减少晾晒时间。

2.构造：
(1)外壳：外壳采用金属或塑料材料制成，以保护内部机械和电子元件，并起到美观的作用。

(2)水箱：水箱是储存洗衣机内部所需水量的容器，通常位于洗衣机顶部或侧面，通过注水阀门与供水管道相连。

(3)电机：洗衣机内部的电机驱动转动桨的运转，同时还控制洗涤过程中的其他操作。

(4)转动桨：转动桨是洗衣机内部用来搅拌和清洗衣物的零件，它有多个搅拌叶片，通过电机驱动旋转。

(5)滚筒：滚筒是洗衣机内部放置衣物的地方，它通常是圆柱形状，表面有一定的摩擦力，以帮助清洗衣物。

(6)控制面板：控制面板位于洗衣机的外部，可以用来设置洗涤温度、洗涤时间、甩干速度等参数，同时还可以显示洗衣机的工作状态和故障信息。

(7)传感器：洗衣机内部还配备了各种传感器，如温度传感器、水位
传感器等，用于监测和控制洗衣机的运行。

总的来说，全自动洗衣机的原理是通过注水、清洗、抽水和甩干等步
骤来完成洗衣任务的，它的主要构造包括外壳、水箱、电机、转动桨、滚筒、控制面板和传感器等部件。

全自动洗衣机的发明和应用极大地提高了
人们的生活质量，为人们的洗衣任务带来了便利和舒适。

全自动洗衣机的原理全自动洗衣机是现代家庭生活中不可或缺的家电产品，它的出现极大地方便了人们的生活。

那么，全自动洗衣机的原理是什么呢？接下来，我们将从洗衣机的结构和工作原理两个方面来详细介绍。

首先，我们来看一下全自动洗衣机的结构。

全自动洗衣机通常由外壳、控制系统、电机、减速器、滚筒、水位控制系统、排水系统等部分组成。

其中，电机和减速器是洗衣机的动力系统，滚筒则是洗衣机的核心部件，它能够帮助衣物在洗涤过程中充分受到水的冲刷和摩擦。

水位控制系统和排水系统则是保证洗衣机正常工作的重要保障。

接着，我们来介绍一下全自动洗衣机的工作原理。

当我们投放衣物和洗衣液后，首先通过控制系统设置洗涤程序和洗涤时间，然后启动电机和减速器，使得滚筒开始旋转。

同时，水位控制系统会根据设定的洗涤程序自动控制水位，保证洗衣液和水能够充分混合并覆盖衣物。

在洗衣机工作过程中，滚筒的不断旋转和水的不断注入与排出，使得衣物得到了充分的洗涤和漂洗。

最后，排水系统会自动排出洗涤过程中产生的污水，完成整个洗涤过程。

总的来说，全自动洗衣机的原理就是通过电机和减速器驱动滚筒旋转，配合水位控制系统和排水系统，完成对衣物的洗涤和漂洗。

这种自动化的洗涤方式不仅省时省力，而且能够保证洗涤效果和衣物的洁净度。

在使用全自动洗衣机的过程中，我们需要注意的是，首先要根据衣物的材质和洗涤要求选择合适的洗涤程序和洗涤时间，其次要注意合理投放洗涤剂，避免过量使用；最后要定期清洁洗衣机内部，保证洗涤效果和延长洗衣机的使用寿命。

综上所述，全自动洗衣机的原理是通过电机和减速器驱动滚筒旋转，配合水位控制系统和排水系统，完成对衣物的洗涤和漂洗。

它的出现极大地方便了人们的生活，但在使用过程中也需要注意一些细节，以保证洗涤效果和延长洗衣机的使用寿命。

希望本文能够帮助大家更好地了解全自动洗衣机的原理和正确使用方法。

全自动波轮式洗衣机的结构及组成原理。

全自动波轮式洗衣机的特点是洗净率高，机型结构紧凑；有各种洗涤程序供自由洗择，可任意调节工作状态，洗、脱时间在面板上可任意调节，具有各种故障和高低电压自动保护功能，能自动处理脱水不平衡，工作结束或电源故障会自动断电，无需用人看管，是一种较为理想的家用洗涤用具。

一、基本结构全自动波轮式洗衣机通常都采用将洗涤(脱水)桶套装在盛水桶内的同轴套桶式结构，即在外桶内部有一脱水桶，脱水桶底部有一波轮，套桶波轮结构有L形波轮式、U型波轮式等不同形式。

整机由洗涤、脱水系统，进、排水系统，电动机和传动系统，电气控制系统和支承机构五大部分组成，其结构如图3-13所示。

1．洗涤、脱水系统洗涤、脱水系统主要由盛水桶、洗涤桶、波轮等组成。

盛水桶通过4根吊杆悬挂在洗衣机箱体上，电动机、离合器、排水电磁阀等部件都安装在桶底下面。

1）洗涤桶。

洗涤桶又称脱水桶或离心桶，也称为内桶。

它的主要功能是用来盛放衣物，在脱水时便成为离心式脱水桶。

2）平衡圈。

为了消除因衣物盛放不均匀造成异常震动，洗涤桶的上端均设有平衡圈。

它是一个以塑料制成的空心圆环，圈内侧有不少隔板。

圈内注有高浓度的食盐水，一般占圈容积的70％。

3）波轮。

波轮是洗衣机对衣物产生机械作用的主要部件。

目前生产的全自动洗衣机上都普遍采用能产生各种新型水流的大波轮。

2．进、排水系统主要由水位开关、进水电磁阀及排水电磁阀等组成。

通过水位开关与电磁进、排水阀配合来控制进水、排水以及电动机的通断，从而实现自动控制。

1）水位开关。

空气压力式水位开关是应用得最多的一种，其外形和结构如图所示。

气室的入口与洗衣桶中的贮气室相联接。

当水注入洗衣桶后，贮气室口很快被封闭，随洗衣桶水位上升，与贮气室相通的软管水位也上升，软管与气室中被封闭的空气压强逐渐增大，水位开关中的橡胶波纹膜片受压而胀起，推动顶杆运动而使触点改变位置，从而实现电路自动通断。

2）进水电磁阀。

进水电磁阀起着通、断水源的作用，如图a所示。

全自动洗衣机电机原理
全自动洗衣机的电机原理是通过电流驱动电机，从而实现洗衣机的运转。

洗衣机电机通常是交流异步电动机，其构造包括定子和转子。

定子是电机的固定部分，通常由一组线圈组成。

这些电线圈通过电流流过，产生一个旋转磁场。

转子是电机的旋转部分，通常由一组永磁铁或线圈组成。

当定子产生磁场时，由于受到磁力的作用，转子开始旋转。

洗衣机的电机通常配备有传感器，用于感知洗衣机内部的状态和运行情况。

传感器通过监测转子的转速和位置来确定洗衣机的工作状态。

根据传感器的反馈信息，可以对电机的电流进行调节，以控制洗衣机的转速和转向。

除了传感器，洗衣机的电机还配备有控制电路板或智能芯片，用于处理和分析传感器的反馈信号，并根据需要控制电机的运行。

通过智能芯片的运算，洗衣机可以实现多种洗涤程序、不同转速的选配，以及自动停止等功能。

总之，全自动洗衣机的电机原理是通过电流驱动电机，利用磁力感应产生旋转磁场，从而实现洗衣机的正常运行。

通过传感器和控制电路板的配合，可以对电机的转速和方向进行准确控制，实现各种洗衣程序的自动化操作。

全自动洗衣机的基本构造及工作原理毕业论文第一章绪论1.1全自动洗衣机的基本构造及工作原理1.1.1全自动波轮洗衣机结构图如图1-1所示，为全自动波轮洗衣机结构图图1-1全自动波轮洗衣机结构图1-平衡圈；2-脱水桶；3-盛水桶；4-箱体；5-波轮；6-电动机；7-离合器；8-棘轮；9-离合器皮带轮；10-棘爪；11-排水机构；12-传动架；13-牵引电磁铁；14-吊杆；15-盖开关；16-程序控制器1.1.2全自动洗衣机工作原理全自动洗衣机是通过电磁阀和继电器一起配合来控制进水、排水以及电机的通断，从而实现自动控制。

电磁进水阀起着通、断水源的作用。

当电磁进水阀的线圈断电时，移动铁芯在重力以及弹簧力的作用下，紧紧地顶着橡胶膜片，并将膜片的中心小孔堵塞，此时阀门关闭，切断水源。

当电磁进水阀线圈得电后，移动铁芯在磁力作用下上移，离开膜片，并使膜片的中心小孔打开，于是膜片上方的水通过中心小孔流入洗衣桶，实现进水。

由于中心小孔的流通能力大于膜片两侧小孔的流通能力，膜片上方压强迅速减小，膜片将在压力差的作用下上移，闭门开启，水流导通。

进水时采用重力感应传感器对水位进行实时监测。

洗衣机进水过程，重力感应传感器对盛水桶中的水位进行实时监测。

当水位到达预设水位时，自动停止进水，开始洗涤/漂洗。

全自动洗衣机的洗涤过程主要是在机械产生的排渗、冲刷等机械作用和洗涤剂的润湿、分散作用下，将污垢拉入水中来实现洗净的目的。

首先充满于波轮叶片间的洗涤液，在离心力作用下被高速地甩向桶壁，同时沿桶壁上升。

在波轮的中心处，因甩出液体从而形成低压区，使得洗涤液流回到波轮附近。

这样，在波轮附近形成了以波轮轴线为中心的涡流。

衣服在涡流的作用下，作螺旋式的回转运动，吸入中心后又被甩向桶壁，与桶壁发生摩擦。

又因为波轮的中心是低压区，衣物比较易被吸在波轮附近，不断地与波轮发生摩擦，就如同人工揉搓衣服，从而迫使污垢脱离衣服。

其次，当在放进洗涤液之后，由于惯性作用衣服的运动开始变得缓慢，在水流与衣服之间存在着速度差，使得两者发生相对运动，水流与衣服便开始相对摩擦，这种水流冲刷力同样有助于污垢脱离衣物。

全自动洗衣机工作原理
全自动洗衣机的工作原理是通过电机驱动机械装置来完成洗涤、漂洗、脱水等多个环节的自动化操作。

当用户选中洗衣机的操作模式和所需参数后，首先将衣物放入洗衣机内部，然后关闭洗衣机的门。

接下来，用户通过控制器或面板选择所需的洗涤模式和相关参数，比如水温、洗涤时间、转速等。

当用户按下启动键后，洗衣机的电控系统开始工作。

首先，水位传感器会检测水槽中的水位，如果水槽内水位低于设定的水位标准，则电控系统会自动打开进水阀，将一定量的水引入水槽内。

而后，电控系统会激活加热元件，根据用户设置的水温要求加热水。

接下来，电机开始工作，带动内桶旋转。

在洗涤过程中，洗衣液和水会被自动加入到内桶中，旋转的内桶会产生类似于人工洗衣服时搓揉的效果，从而实现对衣物的清洗作用。

随后，洗衣机会自动进入漂洗环节。

在漂洗过程中，洗衣机会自动排空水槽中的污水，并引入清水进行漂洗，以彻底去除洗涤剂残留和污渍。

最后，洗衣机会自动进入脱水环节。

在这一环节中，电机会带动内桶高速旋转，借助离心力将衣物中的水分迅速排除。

整个洗涤过程结束后，电机会自动停止工作，同时洗衣机内部的水也会自动排出。

用户可以打开洗衣机的门，取出清洗干净的衣物。

全自动洗衣机原理与分析1.结构组成：全自动洗衣机由洗涤筒、脱水筒、电动机、传动装置、电控系统等几个主要部件组成。

洗涤筒用于装载衣物，脱水筒用于脱水过程，电动机通过传动装置将洗涤筒和脱水筒连为一体，电控系统用于控制整个洗衣机的工作过程。

2.水位控制：全自动洗衣机可根据衣物负荷的大小自动调整水位。

一般而言，洗涤筒内部有一根水位探测器，通过检测水位的高低来判断添加的水量。

当衣物较多时，水位控制器会自动控制进水阀打开更长时间来增加水量，反之则减少。

3.温度控制：全自动洗衣机可以根据用户的需要选择不同的洗涤温度，以适应不同类型的衣物。

温度控制主要通过加热装置来实现，洗涤筒内部有一个温度传感器，当设置洗涤温度时，电控系统会将对应指令发送给加热装置，加热到设定温度后停止供热。

4.洗涤过程：全自动洗衣机的洗涤过程一般包括填充水、浸泡、搅拌、排放水等。

当用户启动洗涤程序后，电控系统会依次打开进水阀和电动机，在添加适量的水后开始浸泡，然后通过转动洗涤筒内置的搅拌装置使衣物充分与洗衣液混合，达到洗涤效果。

最后，全自动洗衣机会排放掉脏水并自动进入脱水程序。

5.脱水过程：脱水是全自动洗衣机的关键步骤之一，它通过高速旋转的脱水筒将衣物上的水分除去。

脱水过程中，电机会加速旋转脱水筒，产生高速离心力，使衣物中的水分通过离心力排除。

脱水程度可根据用户的需要进行调节，通常有不同的转数来选择。

总体而言，全自动洗衣机通过电控系统控制各个部件的动作来完成洗涤、脱水等一系列工作过程。

先根据衣物负荷确定水位，然后根据用户的选择调整洗涤温度，接着开始浸泡和搅拌，最后进入脱水过程。

全自动洗衣机不仅提高了洗衣效率，还能够在保证洗涤质量的同时节省水、电等资源。
