柯达DV8900医用干式激光相机非典型故障维修3例叶淑华;石鑫;郑艳珠;高泽亮;刘亚杰;郑嵘;茶敬波;施元春【期刊名称】《医疗卫生装备》【年(卷),期】2015(036)004【总页数】2页(P162-163)【作者】叶淑华;石鑫;郑艳珠;高泽亮;刘亚杰;郑嵘;茶敬波;施元春【作者单位】650118 昆明,昆明医科大学第三附属医院,云南省肿瘤医院设备科;650101昆明,昆明医科大学第二附属医院;650118 昆明,昆明医科大学第三附属医院,云南省肿瘤医院设备科;650118 昆明,昆明医科大学第三附属医院,云南省肿瘤医院设备科;650118 昆明,昆明医科大学第三附属医院,云南省肿瘤医院设备科;650118 昆明,昆明医科大学第三附属医院,云南省肿瘤医院设备科;650118 昆明,昆明医科大学第三附属医院,云南省肿瘤医院设备科;650118 昆明,昆明医科大学第三附属医院,云南省肿瘤医院设备科【正文语种】中文【中图分类】R318.6;TH774柯达DryView8900医用干式激光相机（以下简称柯达DV8900）是临床实际中较常见的一种干式激光相机，与湿式激光相机相比，其具有运营成本低、运行效率高、图像清晰、环保、维护简单的优点。
激光相机，特别是干式激光相机，目前广泛应用在临床影像PET-CT、MRI、CT、DSA、DR、CR、数字胃肠机等数字放射影像设备中。
了解干式激光相机故障维修处理对于维护干式激光相机的运行以及成像质量至关重要。
笔者结合在柯达DV8900的维护保养工作中的体会，对其3例非典型故障的维修过程介绍如下。
1.1 故障现象操作面板触摸失灵，无故障代码显示。
1.2 故障分析柯达激光相机的触摸屏是带控制的，大小为10.4 in（1 in=2.54 cm），位于液晶显示屏上。
触摸屏有2层膜，当触摸屏2层膜有空气时，2层膜是绝缘的。
开机通电时，第1层膜上存在+5 V的横向电压，当第1层膜压在第2层膜上，接触点就可以测量到一个电压，这就是X位置；接着水平电压消失，在第2层膜上产生一个垂直的电压，再次测量到一个电压，定义为Y位置。

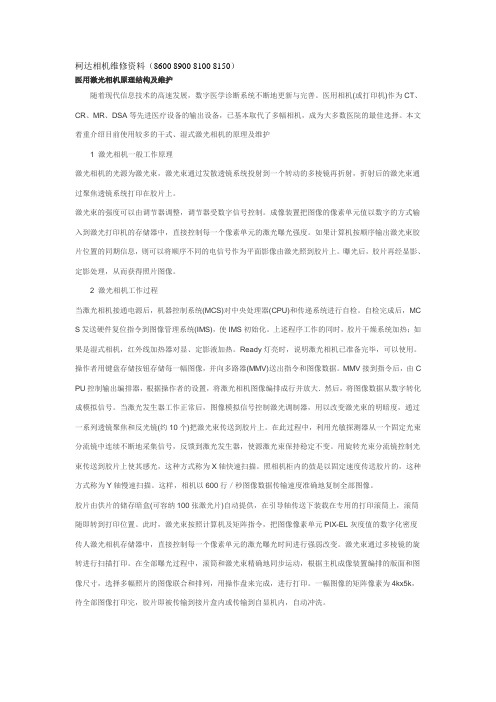

柯达相机维修资料（8600 8900 8100 8150）医用激光相机原理结构及维护随着现代信息技术的高速发展，数字医学诊断系统不断地更新与完善。
医用相机(或打印机)作为CT、CR、MR、DSA等先进医疗设备的输出设备，已基本取代了多幅相机，成为大多数医院的最佳选择。
本文着重介绍目前使用较多的干式、湿式激光相机的原理及维护1 激光相机一般工作原理激光相机的光源为激光束，激光束通过发散透镜系统投射到一个转动的多棱镜再折射，折射后的激光束通过聚焦透镜系统打印在胶片上。
激光束的强度可以由调节器调整，调节器受数字信号控制。
成像装置把图像的像素单元值以数字的方式输入到激光打印机的存储器中，直接控制每一个像素单元的激光曝光强度。
如果计算机按顺序输出激光束胶片位置的同期信息，则可以将顺序不同的电信号作为平面影像由激光照到胶片上。
曝光后，胶片再经显影、定影处理，从而获得照片图像。
2 激光相机工作过程当激光相机接通电源后，机器控制系统(MCS)对中央处理器(CPU)和传递系统进行自检。
自检完成后，MC S发送硬件复位指令到图像管理系统(IMS)，使IMS初始化。
上述程序工作的同时，胶片干燥系统加热；如果是湿式相机，红外线加热器对显、定影液加热。
Ready灯亮时，说明激光相机已准备完毕，可以使用。
操作者用键盘存储按钮存储每一幅图像，并向多路器(MMV)送出指令和图像数据。
MMV接到指令后，由C PU控制输出编排器，根据操作者的设置，将激光相机图像编排成行并放大．然后，将图像数据从数字转化成模拟信号。
当激光发生器工作正常后，图像模拟信号控制激光调制器，用以改变激光束的明暗度，通过一系列透镜聚焦和反光镜(约10个)把激光束传送到胶片上。
在此过程中，利用光敏探测器从一个固定光束分流镜中连续不断地采集信号，反馈到激光发生器，使源激光束保持稳定不变。
用旋转光束分流镜控制光束传送到胶片上使其感光，这种方式称为X轴快速扫描。
照相机柜内的鼓是以固定速度传送胶片的，这种方式称为Y轴慢速扫描。
Kodak8900干式激光相机故障维修及保养赵洋洋【摘要】@@ 随着现代医学影像系统的高速发展和数字化在医学领域的广泛应用,干式医用激光相机作为CT、CR、MR、DSA等先进医疗设备的输出设备,已基本取代了多幅相机,成为大多数医院的最佳选择[1].本文介绍干式激光相机的结构、特点和Kodak8900干式激光相机的故障分析及保养.【期刊名称】《医疗卫生装备》【年(卷),期】2011(032)008【总页数】1页(P138)【作者】赵洋洋【作者单位】210011,南京,南京医科大学第二附属医院设备与信息科【正文语种】中文【中图分类】TH774随着现代医学影像系统的高速发展和数字化在医学领域的广泛应用，干式医用激光相机作为 CT、CR、MR、DSA等先进医疗设备的输出设备，已基本取代了多幅相机，成为大多数医院的最佳选择[1]。
本文介绍干式激光相机的结构、特点和Kodak8900干式激光相机的故障分析及保养。
其主要由开关电源、影像控制系统（IMS）、抓片机构控制系统（PCB）、激光打印控制系统、胶片传动控制系统（MCS）、胶片显影旋转加热系统[2]6部分组成。
干式激光相机技术先进，成像质量好，它集湿式激光相机与自动洗片机为一体，兼有二者的优点：不需要暗室，彻底结束了暗室冲洗胶片的历史，减轻了劳动强度，提高了工作效率，且不使用湿、显影液，对环境无污染[3]。
我院配置的Kodak 8900干式激光相机拥有3个在线胶片盒，支持5种规格胶片：8 in×10 in、10 in×12 in、11 in×14 in、14 in×14 in、14 in ×17 in （1in=25.4 mm），空间分辨率为 650 dpi，灰阶水平为16 384，像素深度为14 bit，输出量为 200张/h[4]。
Kodak Dry View 8900激光相机支持 DICOM3.0，DICOM（医学数字成像与通讯）3.0标准使各类医疗成像设备能够通过数字形式交换影像和相关的患者信息。
柯达DV8900相机故障维修5例刘锦波;刘轶宁【期刊名称】《医疗卫生装备》【年(卷),期】2013(034)004【总页数】2页(P137-138)【作者】刘锦波;刘轶宁【作者单位】解放军210医院放射科,辽宁大连116021;解放军210医院医务处,辽宁大连116021【正文语种】中文【中图分类】R318.6;TH7740 引言柯达DV8900相机应用比较普遍。
作为 CT、CR、MR、DSA等先进医疗设备的输出设备，其已基本取代了多幅相机成为大多数医院的最佳选择[1]。
本文主要介绍干式相机的结构和特点，并对近来在维修过程中发现的一些由于日常使用维护不当所引发的故障进行分析，供同行参考。
1 干式相机的结构与特点干式医用激光相机主要由开关电源、影像控制系统、抓片机构控制系统、激光打印控制系统、胶片传动控制系统、胶片显影旋转加热系统[2]等几部分组成。
干式激光相机技术先进、成像质量好，它集湿式激光相机与自动洗片机为一体，兼有二者的优点，即：不需要暗室，彻底结束了暗室冲洗胶片的历史，减轻了劳动强度，提高了工作效率，且不使用湿显影液，对环境无污染[3]。
2 故障维修实例2.1 故障一2.1.1 故障现象柯达DV8900相机开机开关打开后，机器可以开启，但松开开关后，机器会自动关机。
2.1.2 分析与检修柯达DV8900相机开机时按下开关可以通电，但听不到继电器吸合的声音，松开开关则断电。
首先测量直流模块，有输入无输出，判断直流模块有故障。
换上新的直流模块后仍断电，直流模块输出为1.89 VDC和1.22 VDC，输入为132 VAC。
拔掉DRE的输入，防止测试过程中造成DRE部分损坏。
重新插拔直流模块输入端插头，继电器可以吸合，输出电压正常。
为了排除连线导致不能开机故障，换回旧的直流模块，继电器可以吸合，输出电压正常。
使用旧的直流模块，把电源重新装上，未能启动，拆出来重新连线仍无反应。
换上新的直流模块仍然不能启动，卡住电源开关，拍照准备claim。
柯尼卡751型干式激光相机故障检修1例
郭永强; 陈有强
【期刊名称】《《中国CT和MRI杂志》》
【年(卷),期】2005(003)004
【总页数】1页(P63)
【作者】郭永强; 陈有强
【作者单位】福建省永安市立医院影像科
【正文语种】中文
【中图分类】R197.38
【相关文献】
1.柯尼卡干式激光相机触摸屏无反映等故障维修 [J], 武刚
2.柯尼卡190 CR及Drypro832干式激光相机故障分析与处理 [J], 张毅
3.干式医用激光相机的常见故障检修 [J], 李军;范昊男;刘伟伟;王忠周
4.爱克发DRYSTAR-5503干式激光相机卡片故障检修与改进 [J], 魏辉卿
5.柯尼卡DRYPRO MODEL 873型干式激光成像仪故障检修实例 [J], 王秀丰;温旭东
因版权原因，仅展示原文概要，查看原文内容请购买。
富士DRYPIX PRIMA干式激光相机故障维修5例宋红彬【期刊名称】《医疗卫生装备》【年(卷),期】2016(037)006【总页数】2页(P159-160)【关键词】DRYPIX PRIMA干式激光相机;胶片;电源;故障维修【作者】宋红彬【作者单位】844900 新疆叶城,解放军18医院医学影像科【正文语种】中文【中图分类】R318.6;TH774我院于2012年安装了日本富士公司生产的DRYPIX PRIMA干式激光相机，此设备机型紧凑轻巧，可放置于桌面或工作台，特别适合空间有限的工作间，使用频率高[1]，操作简单方便，同一片槽可实现5种规格胶片的打印，具有打印速度快、稳定和优化清晰的高质量图像特点，在市场上占有率较高。
日常工作中，只要严格按照操作规程操作，很少发生故障，但是随着工作量的增加，加上相机部件固有的老化磨损[2]，再加之我院处于边疆偏远地区，自然环境差，气候干燥，风沙大，在长期使用过程中，难免经常会出现一些故障，现介绍如下，供参考。
1.1 故障一1.1.1 故障现象打印胶片无法停止打印任务，不停地重复打印同一个患者的信息。
1.1.2 故障分析该故障无任何错误提示，有时候会误认为工作人员重复打印，其实是打印机在输出胶片时没有检查到胶片打印任务已完成。
故障的原因可能是相机的输出口有一个红外线感应器损坏或灰尘太大。
1.1.3 故障排除打开机器上盖，可以看见在机器中间有一块红色区域，在红色区域左边滚轴的下侧有一个U型黑色的传感器，先用一字螺丝刀把它取出来，再用万用表测量其阻值。
当它的阻值为0时，证明此配件已损坏，需更换配件；如配件完好，用棉签蘸无水酒精擦拭除尘即可。
工作原理是：当胶片压过此U型传感器时红外线被胶片阻断，这时相机收到阻断信号认为一次打印任务完成，否则，就会不停地打印同一个任务。
1.2 故障二1.2.1 故障现象开机，显示正常，当打印任务完成时，胶片上会有一条或者多条黑色竖线[3]。
