激光相机结构与原理

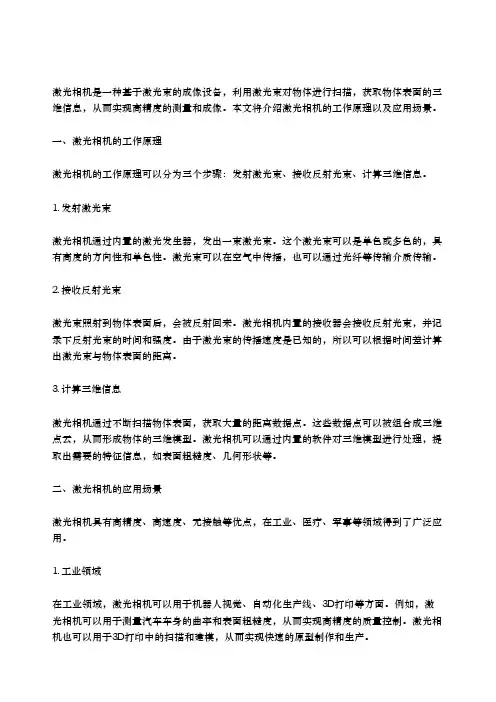

激光相机是一种基于激光束的成像设备，利用激光束对物体进行扫描，获取物体表面的三维信息，从而实现高精度的测量和成像。

本文将介绍激光相机的工作原理以及应用场景。

一、激光相机的工作原理激光相机的工作原理可以分为三个步骤：发射激光束、接收反射光束、计算三维信息。

1. 发射激光束激光相机通过内置的激光发生器，发出一束激光束。

这个激光束可以是单色或多色的，具有高度的方向性和单色性。

激光束可以在空气中传播，也可以通过光纤等传输介质传输。

2. 接收反射光束激光束照射到物体表面后，会被反射回来。

激光相机内置的接收器会接收反射光束，并记录下反射光束的时间和强度。

由于激光束的传播速度是已知的，所以可以根据时间差计算出激光束与物体表面的距离。

3. 计算三维信息激光相机通过不断扫描物体表面，获取大量的距离数据点。

这些数据点可以被组合成三维点云，从而形成物体的三维模型。

激光相机可以通过内置的软件对三维模型进行处理，提取出需要的特征信息，如表面粗糙度、几何形状等。

二、激光相机的应用场景激光相机具有高精度、高速度、无接触等优点，在工业、医疗、军事等领域得到了广泛应用。

1. 工业领域在工业领域，激光相机可以用于机器人视觉、自动化生产线、3D打印等方面。

例如，激光相机可以用于测量汽车车身的曲率和表面粗糙度，从而实现高精度的质量控制。

激光相机也可以用于3D打印中的扫描和建模，从而实现快速的原型制作和生产。

2. 医疗领域在医疗领域，激光相机可以用于牙科、皮肤科等方面。

例如，激光相机可以用于牙齿的三维扫描和建模，从而实现高精度的牙套制作。

激光相机也可以用于皮肤病的诊断和治疗，从而实现更加精准的医疗服务。

3. 军事领域在军事领域，激光相机可以用于侦察、目标识别等方面。

例如，激光相机可以用于测量目标物体的距离和形状，从而实现更加精准的火力打击。

激光相机也可以用于夜视设备中，从而提高夜间作战的效率和安全性。

三、总结激光相机是一种基于激光束的成像设备，具有高精度、高速度、无接触等优点，在工业、医疗、军事等领域得到了广泛应用。

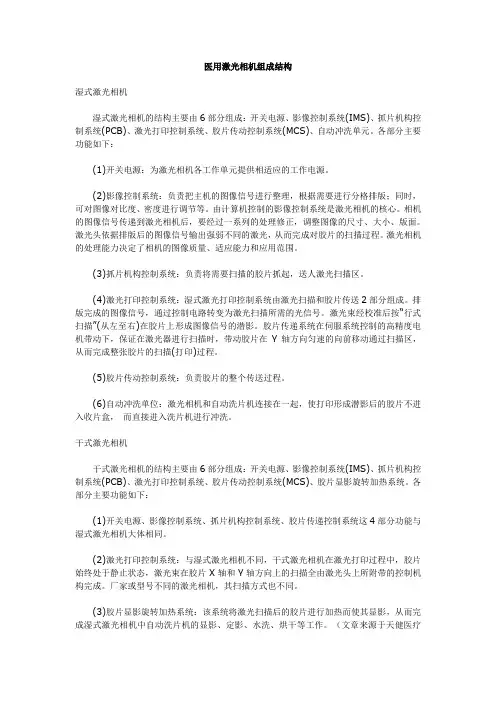

医用激光相机组成结构湿式激光相机湿式激光相机的结构主要由6部分组成：开关电源、影像控制系统(IMS)、抓片机构控制系统(PCB)、激光打印控制系统、胶片传动控制系统(MCS)、自动冲洗单元。

各部分主要功能如下：(1)开关电源：为激光相机各工作单元提供相适应的工作电源。

(2)影像控制系统：负责把主机的图像信号进行整理，根据需要进行分格排版；同时，可对图像对比度、密度进行调节等。

由计算机控制的影像控制系统是激光相机的核心。

相机的图像信号传递到激光相机后，要经过一系列的处理修正，调整图像的尺寸、大小、版面。

激光头依据排版后的图像信号输出强弱不同的激光，从而完成对胶片的扫描过程。

激光相机的处理能力决定了相机的图像质量、适应能力和应用范围。

(3)抓片机构控制系统：负责将需要扫描的胶片抓起，送人激光扫描区。

(4)激光打印控制系统：湿式激光打印控制系统由激光扫描和胶片传送2部分组成。

排版完成的图像信号，通过控制电路转变为激光扫描所需的光信号。

激光束经校准后按“行式扫描”(从左至右)在胶片上形成图像信号的潜影。

胶片传递系统在伺服系统控制的高精度电机带动下，保证在激光器进行扫描时，带动胶片在Y轴方向匀速的向前移动通过扫描区，从而完成整张胶片的扫描(打印)过程。

(5)胶片传动控制系统：负责胶片的整个传送过程。

(6)自动冲洗单位：激光相机和自动洗片机连接在一起，使打印形成潜影后的胶片不进入收片盒，而直接进入洗片机进行冲洗。

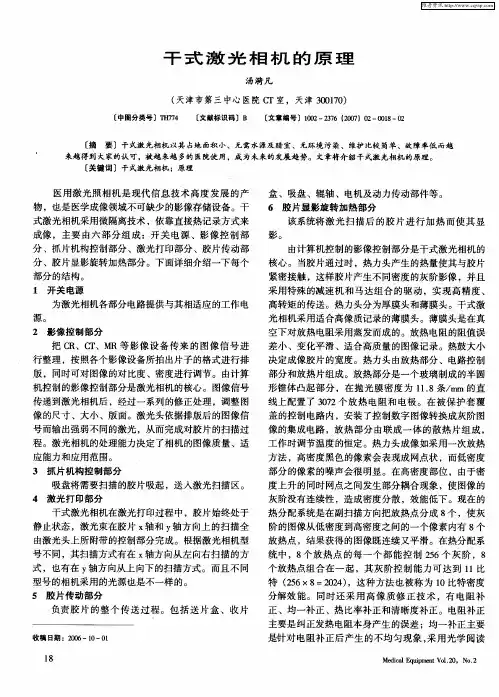

干式激光相机干式激光相机的结构主要由6部分组成：开关电源、影像控制系统(IMS)、抓片机构控制系统(PCB)、激光打印控制系统、胶片传动控制系统(MCS)、胶片显影旋转加热系统。

各部分主要功能如下：(1)开关电源、影像控制系统、抓片机构控制系统、胶片传递控制系统这4部分功能与湿式激光相机大体相同。

(2)激光打印控制系统：与湿式激光相机不同，干式激光相机在激光打印过程中，胶片始终处于静止状态，激光束在胶片X轴和Y轴方向上的扫描全由激光头上所附带的控制机构完成。

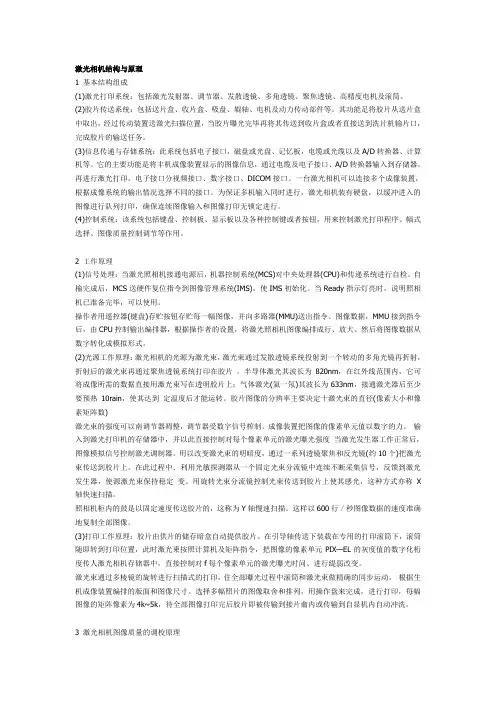

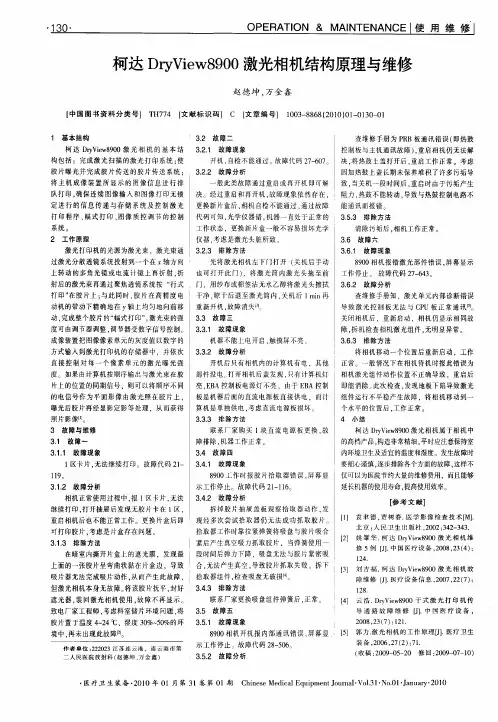

激光相机结构与原理1 基本结构组成(1)激光打印系统：包括激光发射器、调节器、发散透镜、多角透镜、聚焦透镜、高精度电机及滚筒。

(2)胶片传送系统：包括送片盒、收片盒、吸盘、辊轴、电机及动力传动部件等。

其功能足将胶片从送片盒中取出，经过传动装置送激光扫描位置，当胶片曝光完毕再将其传送到收片盒或者直接送到洗片机输片口，完成胶片的输送任务。

(3)信息传递与存储系统：此系统包括电子接口，磁盘或光盘、记忆板，电缆或光缆以及A/D转换器、计算机等。

它的主要功能是将丰机成像装置显示的图像信息，通过电缆及电子接口、A/D转换器输入到存储器。

再进行激光打印。

电子接口分视频接口、数字接口、DICOM接口。

一台激光相机可以连接多个成像装置，根据成像系统的输出情况选择不同的接口。

为保证多机输入同时进行，激光相机装有硬盘，以缓冲进入的图像进行队列打印，确保连续图像输入和图像打印无锁定进行。

(4)控制系统：该系统包括键盘、控制板、显示板以及各种控制键或者按钮，用来控制激光打印程序、幅式选择、图像质量控制调节等作用。

2 工作原理(1)信号处理：当激光照相机接通电源后，机器控制系统(MCS)对中央处理器(CPU)和传递系统进行自检。

自榆完成后，MCS送硬件复位指令到图像管理系统(IMS)，使IMS初始化。

当Ready指示灯亮时，说明照相机已准备完毕，可以使用。

操作者用遥控器(键盘)存贮按钮存贮每一幅图像，并向多路器(MMU)送出指令、图像数据，MMU接到指令后，由CPU控制输出编排器，根据操作者的设置，将激光照相机图像编排成行、放大、然后将图像数据从数字转化成模拟形式。

(2)光源工作原理：激光相机的光源为激光束，激光束通过发散透镜系统投射到一个转动的多角光镜再折射，折射后的激光束再通过聚焦透镜系统打印在胶片。

半导体激光其波长为820nm，在红外线范围内，它可将成像所需的数据直接用激光束写在透明胶片上；气体激光(氦一氖)其波长为633nm，接通激光器后至少要预热10rain，使其达到定温度后才能运转。

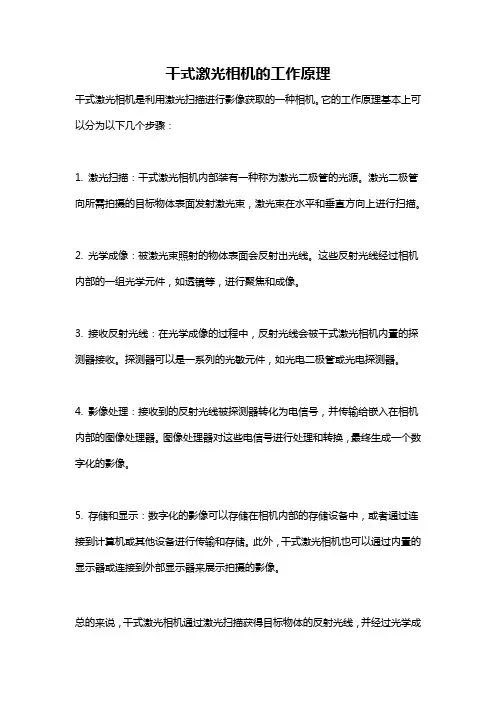

干式激光相机的工作原理
干式激光相机是利用激光扫描进行影像获取的一种相机。

它的工作原理基本上可以分为以下几个步骤：
1. 激光扫描：干式激光相机内部装有一种称为激光二极管的光源。

激光二极管向所需拍摄的目标物体表面发射激光束，激光束在水平和垂直方向上进行扫描。

2. 光学成像：被激光束照射的物体表面会反射出光线。

这些反射光线经过相机内部的一组光学元件，如透镜等，进行聚焦和成像。

3. 接收反射光线：在光学成像的过程中，反射光线会被干式激光相机内置的探测器接收。

探测器可以是一系列的光敏元件，如光电二极管或光电探测器。

4. 影像处理：接收到的反射光线被探测器转化为电信号，并传输给嵌入在相机内部的图像处理器。

图像处理器对这些电信号进行处理和转换，最终生成一个数字化的影像。

5. 存储和显示：数字化的影像可以存储在相机内部的存储设备中，或者通过连接到计算机或其他设备进行传输和存储。

此外，干式激光相机也可以通过内置的显示器或连接到外部显示器来展示拍摄的影像。

总的来说，干式激光相机通过激光扫描获得目标物体的反射光线，并经过光学成
像、探测器接收、影像处理等步骤生成数字化的影像。

这一过程具有快速、精确和高质量的特点，适用于多种应用领域，如工业生产、安保监控等。

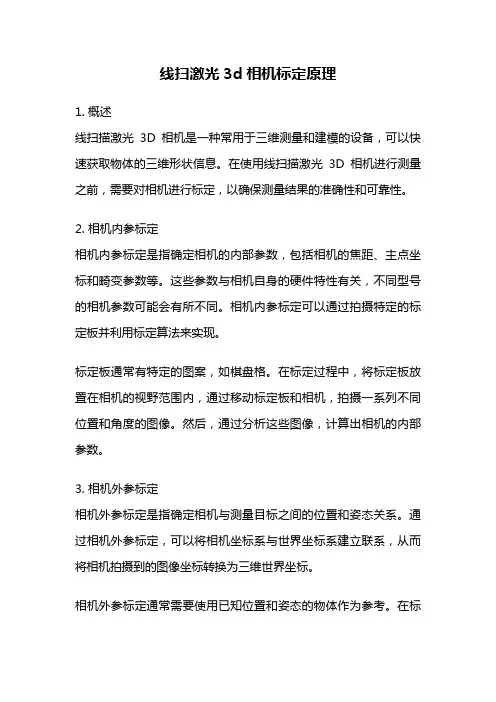

线扫激光3d相机标定原理1. 概述线扫描激光3D相机是一种常用于三维测量和建模的设备，可以快速获取物体的三维形状信息。

在使用线扫描激光3D相机进行测量之前，需要对相机进行标定，以确保测量结果的准确性和可靠性。

2. 相机内参标定相机内参标定是指确定相机的内部参数，包括相机的焦距、主点坐标和畸变参数等。

这些参数与相机自身的硬件特性有关，不同型号的相机参数可能会有所不同。

相机内参标定可以通过拍摄特定的标定板并利用标定算法来实现。

标定板通常有特定的图案，如棋盘格。

在标定过程中，将标定板放置在相机的视野范围内，通过移动标定板和相机，拍摄一系列不同位置和角度的图像。

然后，通过分析这些图像，计算出相机的内部参数。

3. 相机外参标定相机外参标定是指确定相机与测量目标之间的位置和姿态关系。

通过相机外参标定，可以将相机坐标系与世界坐标系建立联系，从而将相机拍摄到的图像坐标转换为三维世界坐标。

相机外参标定通常需要使用已知位置和姿态的物体作为参考。

在标定过程中，将物体放置在相机视野内的不同位置和角度下，通过拍摄一系列图像来获取数据。

然后，利用标定算法，计算出相机与物体之间的位置和姿态关系。

4. 标定结果验证在完成相机内参和外参标定之后，需要对标定结果进行验证。

验证的目的是确定标定结果的准确性，并评估测量结果的可靠性。

标定结果验证可以通过比较已知尺寸的物体在相机坐标系和世界坐标系中的测量结果来实现。

通过对比测量结果和真实值，可以评估标定的准确性和误差范围。

5. 标定误差补偿在实际应用中，由于各种因素的影响，标定结果可能存在误差。

为了提高测量的准确性，需要对标定误差进行补偿。

标定误差补偿可以通过对测量结果进行校正来实现。

通过对测量结果进行误差分析，可以得到误差模型。

然后，根据误差模型，对测量结果进行修正，从而提高测量的准确性和可靠性。

6. 结论线扫描激光3D相机的标定是确保测量结果准确性和可靠性的重要步骤。

相机内参标定和相机外参标定是实现标定的基础，通过标定结果验证和误差补偿，可以进一步提高测量的准确性。

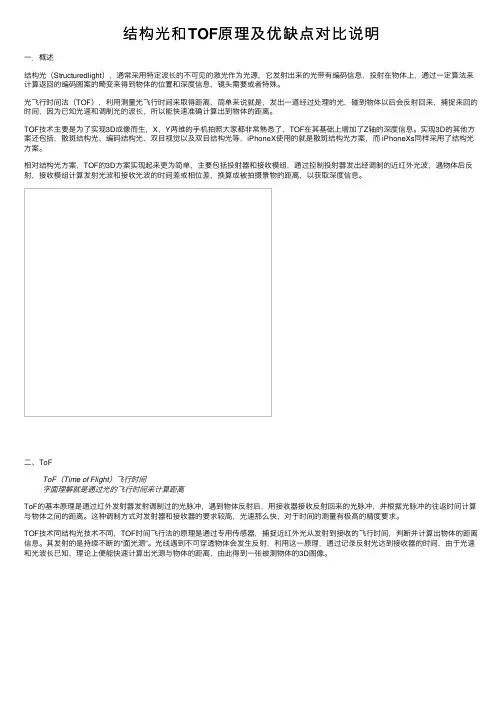

结构光和TOF原理及优缺点对⽐说明⼀．概述结构光（Structuredlight），通常采⽤特定波长的不可见的激光作为光源，它发射出来的光带有编码信息，投射在物体上，通过⼀定算法来计算返回的编码图案的畸变来得到物体的位置和深度信息，镜头需要或者特殊。

光飞⾏时间法（TOF），利⽤测量光飞⾏时间来取得距离，简单来说就是，发出⼀道经过处理的光，碰到物体以后会反射回来，捕捉来回的时间，因为已知光速和调制光的波长，所以能快速准确计算出到物体的距离。

TOF技术主要是为了实现3D成像⽽⽣，X，Y两维的⼿机拍照⼤家都⾮常熟悉了，TOF在其基础上增加了Z轴的深度信息。

实现3D的其他⽅案还包括，散斑结构光、编码结构光、双⽬视觉以及双⽬结构光等，iPhoneX使⽤的就是散斑结构光⽅案，⽽ iPhoneXs同样采⽤了结构光⽅案。

相对结构光⽅案，TOF的3D⽅案实现起来更为简单，主要包括投射器和接收模组，通过控制投射器发出经调制的近红外光波，遇物体后反射，接收模组计算发射光波和接收光波的时间差或相位差，换算成被拍摄景物的距离，以获取深度信息。

⼆、ToFToF（Time of Flight）飞⾏时间字⾯理解就是通过光的飞⾏时间来计算距离ToF的基本原理是通过红外发射器发射调制过的光脉冲，遇到物体反射后，⽤接收器接收反射回来的光脉冲，并根据光脉冲的往返时间计算与物体之间的距离。

这种调制⽅式对发射器和接收器的要求较⾼，光速那么快，对于时间的测量有极⾼的精度要求。

TOF技术同结构光技术不同，TOF时间飞⾏法的原理是通过专⽤传感器，捕捉近红外光从发射到接收的飞⾏时间，判断并计算出物体的距离信息。

其发射的是持续不断的“⾯光源”。

光线遇到不可穿透物体会发⽣反射，利⽤这⼀原理，通过记录反射光达到接收器的时间，由于光速和光波长已知，理论上便能快速计算出光源与物体的距离，由此得到⼀张被测物体的3D图像。

在实际应⽤中，通常调制成脉冲波（⼀般是正弦波），当遇到障碍物发⽣漫反射，再通过特制的CMOS传感器接收反射的正弦波，这时波形已经产⽣了相位偏移，通过相位偏移可以计算物体到深度相机的距离。

激光相机结构与原理激光相机是一种通过激光光源进行测量和成像的相机，它采用激光束照射物体，并通过接收反射光来获取物体的形状和表面信息。

激光相机结构较为复杂，包括激光器、光学系统、控制系统和图像处理系统等。

下面将详细介绍激光相机的结构与原理。

激光相机的结构主要包括激光器、光学系统、控制系统和图像处理系统。

一、激光器激光器是激光相机的核心部件，它主要负责产生一束具有高亮度、单色和相干性的激光光线。

常见的激光器有半导体激光器和固体激光器等。

激光器通过电流或光泵浦的方式激发工作物质，使其处于激发态，当产生激射条件时，即可产生激光光线。

二、光学系统光学系统负责将激光光线汇聚到被测物体上，并收集经过物体反射的光线。

光学系统一般由镜头、光束分束器、滤光片等组成。

镜头用于调节激光光线的焦距和角度，使其能够精确照射到被测物体上。

光束分束器主要用于将反射光线分离出来，以便后续的接收和检测。

滤光片则用于滤除噪声和其他无关光线，增强对被测物体的测量和成像效果。

三、控制系统控制系统负责调节激光相机的工作参数，如激光功率、激光频率、激光束的扫描速度和方向等。

控制系统一般由微处理器、信号发生器和电路板等组成。

微处理器用于接收和处理各个部件的信号，并根据设定的参数来控制激光相机的工作状态。

信号发生器则负责产生用于激光器驱动的电信号，控制激光的发射和停止。

四、图像处理系统图像处理系统负责接收和处理由光学系统获取到的反射光信号，将其转换为数字信号，并进行相关的计算和处理。

图像处理系统一般由图像传感器、模拟转换器、数字信号处理器和计算机等组成。

图像传感器用于将光学信号转换为模拟电信号，通过模拟转换器将模拟信号转换为数字信号。

数字信号处理器用于对数字信号进行滤波、放大和编码等处理。

计算机用于接收和处理经过处理器处理后的图像数据，生成最终的图像结果。

激光相机的工作原理是利用激光束与物体相互作用的过程进行测量和成像。

当激光束照射到物体表面时，部分激光光线被物体表面反射回来，形成反射光。

干式激光相机的工作原理
首先，激光器产生一束激光光束。

这个激光光束通过光学系统来聚焦和导向到被检测物体上。

光学系统主要包括透镜和反射镜等光学元件。

透镜将激光光束聚焦到物体上，而反射镜则用于改变光束的方向，使光束能够覆盖整个被检测区域。

当激光光束照射到被检测物体上时，光束会发生散射和反射。

散射光会与原始激光光束产生干涉，形成干涉条纹。

这些干涉条纹的形状、密度和相位差等信息与被检测物体的表面形态有关。

图像传感器位于干式激光相机中，用于检测和捕捉干涉条纹。

图像传感器通常是一个具有高分辨率的光电二极管阵列。

它将干涉条纹转换为电信号，并输出成数字图像。

信号处理器是干式激光相机中用来处理图像信号的核心部分。

它对图像进行采集、处理和分析。

信号处理器能够提取干涉条纹中的信息，并计算出被检测物体的表面形态、尺寸和质量等参数。

同时，信号处理器还能对图像进行增强和去噪等操作，提高图像质量。

通过干式激光相机的工作原理，可以实现对物体表面形态的非接触式测量。

在印刷品质量检测中，可以通过分析干涉条纹的形态、密度和相位差等信息，判断印刷品的平整度、墨水的均匀性和文字图案的清晰度等。

在纸张计数中，可以通过计算干涉条纹的数量和间距，准确地确定纸张的数量。

在传感应用中，可以通过图像处理，提取出被检测物体的边缘、形状和轮廓等信息。

总之，干式激光相机利用激光干涉和干涉条纹的检测原理，实现对物体表面形态的测量和分析。

它具有非接触式、高精度和快速测量的特点，广泛应用于印刷品质量检测、纸张计数和传感应用等领域。

tof相机工作原理
TOF（Time of Flight）相机是一种通过测量光信号往返的时间来计算距离的相机，其工作原理基于光的传播和反射原理。

以下是TOF相机的工作原理描述：
1. 发射：TOF相机通过发射激光脉冲或LED光脉冲来照亮目标物体。

激光脉冲一般具有超短脉冲宽度，以便能够通过后续接收和测量。

2. 接收：TOF相机在发射光脉冲后，等待光脉冲被目标物体反射并返回到相机。

相机对返回的光信号进行接收并转换成电信号。

3. 计算：TOF相机通过测量发射光脉冲和接收到的光信号之间的时间差来计算目标物体与相机的距离。

这个时间差可以通过两种方式进行测量：
- 强度基于：TOF相机根据接收到的光信号强度来计算时间差。

较强的信号意味着目标物体离相机较近，较弱的信号则意味着目标物体离相机较远。

- 相位基于：TOF相机通过测量光脉冲的相位差来计算时间差。

通过比较发射和接收的光信号相位，相机可以确定时间差以计算距离。

4. 深度图像生成：通过对接收到的多个光信号进行处理，TOF 相机可以生成一个深度图像。

深度图像显示了目标物体到相机
的距离信息，可以用于提取物体轮廓、测量物体尺寸等应用。

总结：TOF相机通过发射激光脉冲或LED光脉冲，测量光信号往返时间差来计算目标物体与相机的距离。

这种基于时间的测量原理使得TOF相机适用于许多应用，包括三维建模、室内导航、人脸识别等领域。

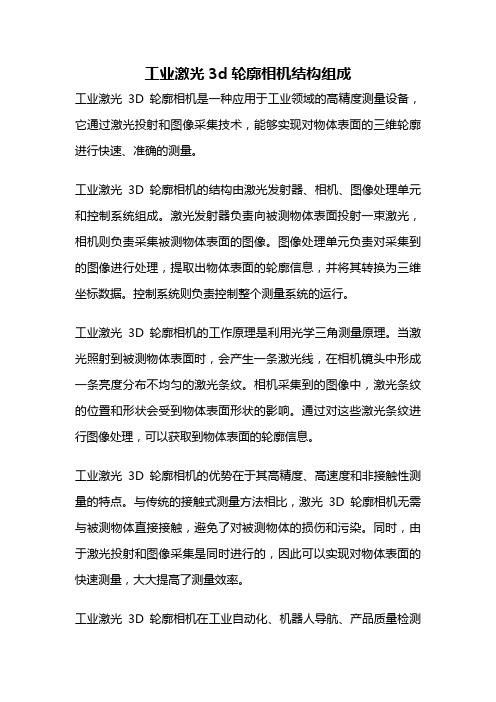

工业激光3d轮廓相机结构组成工业激光3D轮廓相机是一种应用于工业领域的高精度测量设备，它通过激光投射和图像采集技术，能够实现对物体表面的三维轮廓进行快速、准确的测量。

工业激光3D轮廓相机的结构由激光发射器、相机、图像处理单元和控制系统组成。

激光发射器负责向被测物体表面投射一束激光，相机则负责采集被测物体表面的图像。

图像处理单元负责对采集到的图像进行处理，提取出物体表面的轮廓信息，并将其转换为三维坐标数据。

控制系统则负责控制整个测量系统的运行。

工业激光3D轮廓相机的工作原理是利用光学三角测量原理。

当激光照射到被测物体表面时，会产生一条激光线，在相机镜头中形成一条亮度分布不均匀的激光条纹。

相机采集到的图像中，激光条纹的位置和形状会受到物体表面形状的影响。

通过对这些激光条纹进行图像处理，可以获取到物体表面的轮廓信息。

工业激光3D轮廓相机的优势在于其高精度、高速度和非接触性测量的特点。

与传统的接触式测量方法相比，激光3D轮廓相机无需与被测物体直接接触，避免了对被测物体的损伤和污染。

同时，由于激光投射和图像采集是同时进行的，因此可以实现对物体表面的快速测量，大大提高了测量效率。

工业激光3D轮廓相机在工业自动化、机器人导航、产品质量检测等领域具有广泛的应用前景。

例如，在工业自动化中，可以利用激光3D轮廓相机对产品进行精确的尺寸测量和形状检测，以实现自动化生产线上的质量控制。

在机器人导航中，激光3D轮廓相机可以用于实时获取机器人周围环境的三维信息，从而提高机器人的感知能力和导航精度。

工业激光3D轮廓相机是一种高精度、高速度和非接触性的测量设备，通过激光投射和图像采集技术，能够实现对物体表面的三维轮廓进行快速、准确的测量。

它在工业自动化、机器人导航、产品质量检测等领域具有广泛的应用前景，将为工业生产和科学研究带来更多的便利和创新。

线激光3d相机原理
线激光三维相机是一种最新型的相机，它利用激光来捕捉一个物体的立体图像，这样就可以快速准确地获得物体的高精度数据。

它利用一束线激光将整个物体照亮，使用照相机或传感器来拍摄此物体的信息，并将这些信息集中到一个数据库中。

线激光三维相机的原理是运用线激光把物体渲染成几何图形，然后用照相机或传感器把此渲染的几何图形拍摄下来，然后利用计算机算法，计算出物体的精确的几何尺寸数据，比如物体的长宽高，并存放到一个数据库中。

这种技术在自动化制造和产品检测领域有着广泛的应用，比如它可以用来计算出汽车零件尺寸的准确性，以及电子元件的形状和尺寸，以确保它们的精度和性能。

此外，它也可以分析模具件的翘曲度和尺寸，监测机械部件的外观质量，并跟踪机器的精度，以及便捷等服务。

线激光三维相机有许多优点。

首先，它拥有极高的测量精度，能够准确地测量物体的形状、尺寸和表面细节。

其次，它的测量速度更快，可以在几秒钟内快速地进行测量。

此外，它还拥有稳定能力强的特点，即使在恶劣的环境条件下也能取得准确的结果。

此外，它还可以检测3d结构，可以记录物体的表面细节，例如洞、浅层、凹坑等。

- 1 -。
