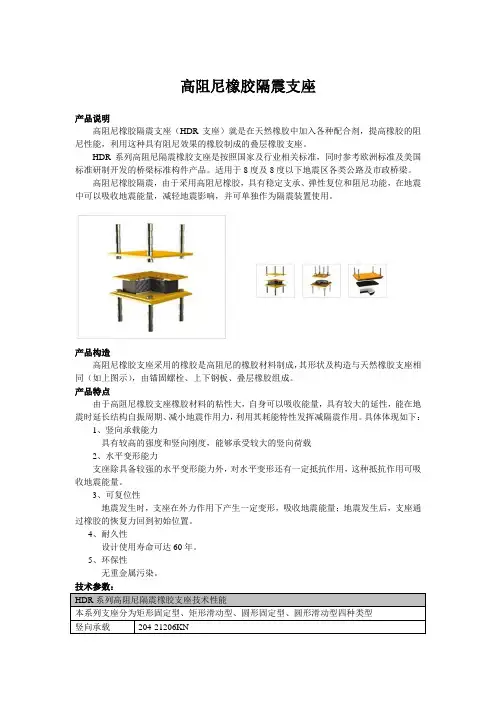

高阻尼橡胶隔震支座产品说明高阻尼橡胶隔震支座（HDR支座）就是在天然橡胶中加入各种配合剂，提高橡胶的阻尼性能，利用这种具有阻尼效果的橡胶制成的叠层橡胶支座。
HDR系列高阻尼隔震橡胶支座是按照国家及行业相关标准，同时参考欧洲标准及美国标准研制开发的桥梁标准构件产品。
适用于8度及8度以下地震区各类公路及市政桥梁。
高阻尼橡胶隔震，由于采用高阻尼橡胶，具有稳定支承、弹性复位和阻尼功能，在地震中可以吸收地震能量，减轻地震影响，并可单独作为隔震装置使用。
产品构造高阻尼橡胶支座采用的橡胶是高阻尼的橡胶材料制成，其形状及构造与天然橡胶支座相同（如上图示），由锚固螺栓、上下钢板、叠层橡胶组成。
产品特点由于高阻尼橡胶支座橡胶材料的粘性大，自身可以吸收能量，具有较大的延性，能在地震时延长结构自振周期、减小地震作用力，利用其耗能特性发挥减隔震作用。
具体体现如下：1、竖向承载能力具有较高的强度和竖向刚度，能够承受较大的竖向荷载2、水平变形能力支座除具备较强的水平变形能力外，对水平变形还有一定抵抗作用，这种抵抗作用可吸收地震能量。
3、可复位性地震发生时，支座在外力作用下产生一定变形，吸收地震能量；地震发生后，支座通过橡胶的恢复力回到初始位置。
4、耐久性设计使用寿命可达60年。
5、环保性无重金属污染。
技术参数：HDR系列高阻尼隔震橡胶支座技术性能本系列支座分为矩形固定型、矩形滑动型、圆形固定型、圆形滑动型四种类型竖向承载204-21206KN水平承载力滑动型支座可承受的防滑移水平力为支座设计反力的3％支座转角0.006 rad和0.008 rad位移滑动型支座顺桥向设计位移为±100mm和±150mm两种，横桥向设计位移为±50mm；固定型支座正常设计剪应变为1.0，地震时为2.5摩擦系数摩擦系数0.03适用温度范围-40℃～60℃支座布置原则本系列支座分为矩形固定型、圆形固定型、矩形滑动型和圆形滑动型四种类型，根据桥梁的结构型式、跨径、联长及桥梁宽度等参数确定支座的布置原则。
HDR高阻尼隔震橡胶支座按功能形式分为固定型隔震支座和滑动型隔震支座，固定型支座位移通过橡胶剪切变形来实现，橡胶的水平剪切能承受较大的水平力，按其连接结构又分为Ⅰ型、Ⅱ型两种类型，通过高阻尼橡胶在水平方向的大位移剪切变形及滞回耗能实现减隔震功能。
Ⅰ型——支座与墩、梁之间采用套筒连接，支座顶面、底面均设预埋钢板，上、下支座板和套筒之间采用锚固螺栓连接，上、下预埋钢板与套筒之间采用配合焊接。
HDR（Ⅰ）高阻尼隔震橡胶支座结构示意图（固定型）Ⅱ型——支座与墩、梁之间采用套筒连接，支座底面不设预埋钢板，底钢板和套筒之间采用锚固螺栓连接，上预埋板与顶钢板之间采用卡榫连接，上预埋钢板与套筒之间采用配合焊接。
HDR（Ⅱ）高阻尼隔震橡胶支座结构示意图（固定型）滑动型支座的产品结构示意图如下：HDR高阻尼隔震橡胶支座结构示意图（滑动型）支座代号示例：HDR（Ⅰ）-D900-G10/8-e168，表示：直径为900mm，橡胶设计剪切模量1.06MPa，设计转角为0.008rad，设计剪切位移量为±168mm的HDR（Ⅰ）圆形固定型高阻尼隔震橡胶支座；省略型号表示为：UUHDR（Ⅰ）-D900-G10UU。
HDR（Ⅱ）-350×400-G8/8-e56，表示：纵桥向尺寸为350mm、横桥向尺寸为400mm，橡胶设计剪切模量0.80MPa，设计转角为0.008rad，设计剪切位移量为±56mm的HDR（Ⅱ）矩形固定型高阻尼隔震橡胶支座；省略型号表示为：UUHDR （Ⅱ）-350×400-G8UU。
HDR-D300-H/8-e100，表示：直径为300mm，设计转角为0.008rad（橡胶设计剪切模量0.64MPa），主滑移方向设计位移量为±100mm的HDR圆形滑动型高阻尼隔震橡胶支座；省略型号表示为：UUHDR-D300-H/8UU。
HDR-350×400-H/8-e150，表示：纵桥向尺寸为350mm、横桥向尺寸为400mm，设计转角为0.008rad（橡胶设计剪切模量0.64MPa），主滑移方向设计位移量为±150mm的HDR矩形滑动型高阻尼隔震橡胶支座；省略型号表示为：UUHDR-350×400-H-e150UU。
