[题型]：多选题超高压输电线路主要采用( )措施限制内部过电压。
A．断路器加分、合闸电阻B．装并联电抗器C．并联电抗器中性点加装小电抗器，破坏谐振条件D．线路中增设开关站，将线路长度减短E．改变系统运行接线答案：A|B|C|D|E试题分类：高电压技术/本科所属知识点：高电压技术/第9章/第1节难度：3分数：1电介质在电场作用下，主要有（）等物理现象。
A．极化B．电导C．介质损耗D．击穿答案：A|B|C|D试题分类：高电压技术/本科所属知识点：高电压技术/第3章/第1节难度：2分数：1关于氧化锌避雷器，下列描述正确的是（）。
A．具有优异的非线性伏安特性B．不能承受多重雷击C．通流容量较小D．工频续流为微安级，可认为没有工频续流E．不太适合保护GIS等设备答案：A|D试题分类：高电压技术/本科所属知识点：高电压技术/第7章/第2节难度：3分数：1下面的选项中，非破坏性试验包括( )。
A．绝缘电阻试验B．交流耐压试验C．直流耐压试验D．局部放电试验E．绝缘油的气相色谱分析F．操作冲击耐压试验G．介质损耗角正切试验H．雷电冲击耐压试验答案：A|D|E|G试题分类：高电压技术/本科所属知识点：高电压技术/第4章/第1节难度：3分数：1用铜球间隙测量高电压，需满足哪些条件才能保证国家标准规定的测量不确定度？( ) A．铜球距离与铜球直径之比不大于0.5B．结构和使用条件必须符合IEC 的规定C．需进行气压和温度的校正D．应去除灰尘和纤维的影响答案：A|B|C|D试题分类：高电压技术/本科所属知识点：高电压技术/第5章/第4节难度：3分数：1交流峰值电压表的类型有：( )A．电容电流整流测量电压峰值B．整流的充电电压测量电压峰值C．有源数字式峰值电压表D．无源数字式峰值电压表答案：A|B|C试题分类：高电压技术/本科所属知识点：高电压技术/第5章/第4节难度：3分数：1测量高电压的仪器和装置有( )A．静电电压表B．峰值电压表C．球隙D．分压器答案：A|B|C|D试题分类：高电压技术/本科所属知识点：高电压技术/第5章/第4节难度：3分数：1光电测量系统有哪几种调制方式( )A．幅度－光强度调制（AM－IM）B．调频－光强度调制（FM－IM）C．数字脉冲调制D．利用光电效应答案：A|B|C|D试题分类：高电压技术/本科所属知识点：高电压技术/第5章/第4节难度：2分数：1在发电厂和变电站中，对直击雷的保护通常采用哪几种方式？( )A．避雷针B．避雷线C．并联电容器D．接地装置答案：A|B试题分类：高电压技术/本科所属知识点：高电压技术/第7章/第2节难度：3分数：1空载线路合闸过电压的影响因素有( )。

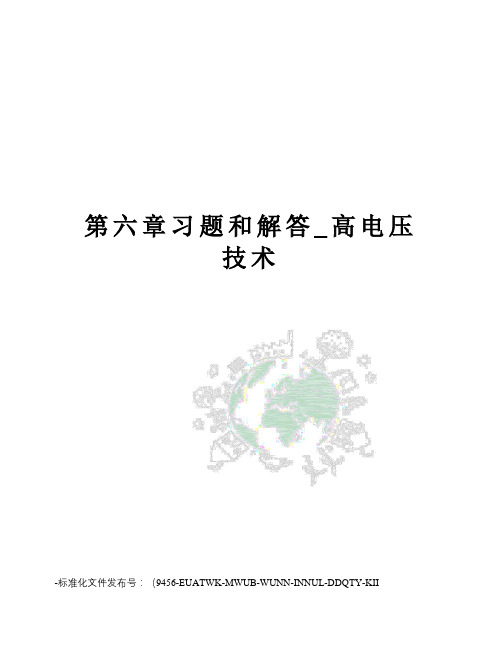

第六章习题和解答_高电压技术-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII第六章输电线路和绕组中的波过程一、选择题1)波在线路上传播，当末端短路时，以下关于反射描述正确的是______。
A．电流为0，电压增大一倍B．电压为0，电流增大一倍C．电流不变，电压增大一倍D．电压不变，电流增大一倍2)下列表述中，对波阻抗描述不正确的是______。
A．波阻抗是前行波电压与前行波电流之比B．对于电源来说波阻抗与电阻是等效的C．线路越长，波阻抗越大D．波阻抗的大小与线路的几何尺寸有关3)减少绝缘介质的介电常数可以______电缆中电磁波的传播速度。
A．降低 B．提高 C．不改变 D．不一定二、填空题4)电磁波沿架空线路的传播速度为______。
5)传输线路的波阻抗与______和______有关，与线路长度无关。
6)在末端开路的情况下，波发生反射后，导线上的电压会______。
7)波传输时，发生衰减的主要原因是______、______、______。
8)Z1、Z2两不同波阻抗的长线相连于A点，行波在A点将发生折射与反射，反射系数的β取值范围为______。
三、计算问答题9)简述波传播过程的反射和折射。
10)波阻抗与集中参数电阻本质上有什么不同？11)彼得逊法则的内容、应用和需注意的地方。
第六章输电线路和绕组中的波过程一、选择题1、A2、C3、B二、填空题10m/s4、3×85、单位长度电感0L和电容0C6、提高一倍7、导线电阻和线路对地电导大地电阻和地中电流等值深度的影响冲击电晕的影响8、－1≤β≤1三、计算问答题9、当波沿传输线路传播，遇到线路参数发生突变，即有波阻抗发生突变的节点时，会在波阻抗发生突变的节点上产生折射与反射。
10、（1）波阻抗表示同一方向的电压波与电流波的比值，电磁波通过波阻抗为Z的导线时，能量以电能、磁能的方式储存在周围介质中，而不是被消耗掉。
1《高电压技术》习题解答第一章1—1 气体中带电质点是通过游离过程产生的。
游离是中性原子获得足够的能量气体中带电质点是通过游离过程产生的。
游离是中性原子获得足够的能量气体中带电质点是通过游离过程产生的。
游离是中性原子获得足够的能量((称游离能称游离能))后成为正、负带电粒子的过程。
根据游离能形式的不同，气体中带电质点的产生有四种不同方式：1.1.碰撞游离方式碰撞游离方式碰撞游离方式 在这种方式下，游离能为与中性原子在这种方式下，游离能为与中性原子在这种方式下，游离能为与中性原子((分子分子))碰撞瞬时带电粒子所具有的动能。
虽然正、负带电粒子都有可能与中性原子正、负带电粒子都有可能与中性原子((分子分子))发生碰撞，但引起气体发生碰撞游离而产生正、负带电质点的主要是自由电子而不是正、负离子。
2.光游离方式光游离方式 在这种方式下，游离能为光能。
由于游离能需达到一定的数值，因此引起光游离的光在这种方式下，游离能为光能。
由于游离能需达到一定的数值，因此引起光游离的光主要是各种高能射线而非可见光。
3.热游离方式热游离方式 在这种方式下，游离能为气体分子的内能。
由于内能与绝对温度成正比，因此只有温在这种方式下，游离能为气体分子的内能。
由于内能与绝对温度成正比，因此只有温度足够高时才能引起热游离。
4.金属表面游离方式金属表面游离方式 严格地讲，应称为金属电极表面逸出电子，因这种游离的结果在气体中只得到严格地讲，应称为金属电极表面逸出电子，因这种游离的结果在气体中只得到带负电的自由电子。
使电子从金属电极表面逸出的能量可以是各种形式的能。
气体中带电质点消失的方式有三种：1.扩散 带电质点从浓度大的区域向浓度小的区域运动而造成原区域中带电质点的消失，扩散是一种自然规律。
2.复合 复合是正、负带电质点相互结合后成为中性原子复合是正、负带电质点相互结合后成为中性原子((分子分子))的过程。
复合是游离的逆过程，因此在复合过程中要释放能量，一般为光能。
第一章气体放电的基本物理过程一、选择题1) 流注理论未考虑的现象。
A ．碰撞游离B．表面游离C．光游离D．电荷畸变电场2) 先导通道的形成是以的出现为特色。
A ．碰撞游离B．表面游离C．热游离D．光游离3) 电晕放电是一种。
A ．自持放电B．非自持放电C．电弧放电D．均匀场中放电4)气体内的各样粒子因高温而动能增添，发生互相碰撞而产生游离的形式称为。
A.碰撞游离B.光游离C.热游离D.表面游离5)______型绝缘子拥有破坏后“自爆”的特征。
A.电工陶瓷B.钢化玻璃C.硅橡胶D.乙丙橡胶6)以下哪个不是发生污闪最危险的气象条件？A.大雾B.毛毛雨C.凝露D.大雨7)污秽等级 II 的污湿特色：大气中等污染地域，轻盐碱和炉烟污秽地域，离海岸盐场 3km~10km 地域，在污闪季节中湿润多雾但雨量较少，其线路盐密为mg /cm2 。
A. ≤0.03B.>0.03~0.06C.>0.06~0.10D.>0.10~0.258)以下哪一种资料拥有憎水性？A .硅橡胶 B.电瓷 C. 玻璃 D 金属二、填空题9)气体放电的主要形式：辉光放电、电晕放电、刷状放电、火花放电、电弧放电10)依据巴申定律，在某一 PS值下，击穿电压存在极小值。
11) 在极不均匀电场中，空气湿度增添，空气空隙击穿电压提升。
12) 流注理论以为，碰撞游离和光电离是形成自持放电的主要要素。
13) 工程实质中，常用棒－板或棒—棒电极构造研究极不均匀电场下的击穿特征。
14) 气体中带电质子的消逝有扩散、复合、附着效应等几种形式15) 对支持绝缘子，加均压环能提升闪络电压的原由是改良电场散布。
16) 沿面放电就是沿着固体介质表面气体中发生的放电。
17) 标准参照大气条件为：温度t0 20 C ，压力b0 101.3 kPa，绝对湿度h011g / m318)越易吸湿的固体，沿面闪络电压就越 _低_____19)等值盐密法是把绝缘子表面的污秽密度依据其导电性转变为单位面积上___Nacl_______含量的一种方法20)惯例的防污闪举措有：增添爬距，增强打扫，采纳硅油、地蜡等涂料三、计算问答题21)简要阐述汤逊放电理论。
第一章 气体放电的基本物理过程一、选择题1) 流注理论未考虑 B 的现象。
A ．碰撞游离B ．表面游离C ．光游离D ．电荷畸变电场2) 先导通道的形成是以 C 的出现为特征。
A ．碰撞游离B ．表面游离C ．热游离D ．光游离3) 电晕放电是一种 A 。
A ．自持放电B ．非自持放电C ．电弧放电D ．均匀场中放电4) 气体内的各种粒子因高温而动能增加，发生相互碰撞而产生游离的形式称为 C 。
A.碰撞游离B.光游离C.热游离D.表面游离5) ___ B ___型绝缘子具有损坏后“自爆”的特性。
A.电工陶瓷B.钢化玻璃C.硅橡胶D.乙丙橡胶6) 以下哪个不是发生污闪最危险的气象条件？DA.大雾B.毛毛雨C.凝露D.大雨7) 污秽等级II 的污湿特征：大气中等污染地区，轻盐碱和炉烟污秽地区，离海岸盐场3km~10km地区，在污闪季节中潮湿多雾但雨量较少，其线路盐密为 C 2/cm mg 。
A .≤0.03 B.>0.03~0.06 C.>0.06~0.10 D.>0.10~0.25 8) 以下哪种材料具有憎水性？AA . 硅橡胶 B.电瓷 C. 玻璃 D 金属二、填空题9)气体放电的主要形式：辉光放电、 电晕放电、 刷状放电、 火花放电、 电弧放电 。
10)根据巴申定律，在某一PS 值下，击穿电压存在 极小（最低） 值。
11)在极不均匀电场中，空气湿度增加，空气间隙击穿电压 提高 。
12)流注理论认为，碰撞游离和 光电离 是形成自持放电的主要因素。
13)工程实际中，常用棒－板或 棒－棒 电极结构研究极不均匀电场下的击穿特性。
14)气体中带电质子的消失有 扩散 、复合、附着效应等几种形式15)对支持绝缘子，加均压环能提高闪络电压的原因是 改善(电极附近)电场分布 。
16)沿面放电就是沿着 固体介质 表面气体中发生的放电。
17)标准参考大气条件为：温度C t 200 ，压力 0b 101.3 kPa ，绝对湿度30/11m g h18)越易吸湿的固体，沿面闪络电压就越__低____19)等值盐密法是把绝缘子表面的污秽密度按照其导电性转化为单位面积上____NaCl ______含量的一种方法20)常规的防污闪措施有： 增加 爬距，加强清扫，采用硅油、地蜡等涂料三、计算问答题21) 简要论述汤逊放电理论。
第8章 习题8.1 直流电源合闸于L-C 电路，电容C 上电压会比电源高吗？ 为什么？如果电源是交流，电 容C 上电压会发生什么变化，它与哪些因素有关？解： 1）直流电源合闸于L-C 电路，电容C 上电压会比电源高。
因为，如图所示C假定一个无穷大直流电源对集中参数的电感、电容充电，且t=0-，i=0, u c =0。
在t=0时合闸：()()()()dt t i Cdt t di L t u t u E c L ⎰+=+=1，即()()E t u dt t u d LC c c =+22，解为()()01cos c u t E t ω=-，0ω=，可见电容C 上的电压可达到2E 。
也可以这样理解，当电容上电压为E 时，回路中电流达最大值，电感中电流不能突变，继续给电容充电，使得电容上电压达到2E 。
2）如果电源是交流，在15-16个周波后，暂态分量可认为已衰减至零，电容电压的幅值为20220C U E ωωω=-，0ω为回路的自振角频率。
此时电容电压与回路自振角频率和电源频率有关，可见电容上电压在非常大的范围内变化。
8.2 什么是导线的波速、波阻抗？分布参数的波阻抗的物理意义与集中参数电路中的电阻有何不同？解：波阻抗：在无损均匀导线中，某点的正、反方向电压波与电流波的比值是一个常数Z ，该常数具有电阻的量纲Ω，称为导线的波阻抗。
波速：平面电磁波在导线中的传播速度，001C L ±=ν，波速与导线周围介质有关，与导线的几何尺寸及悬挂高度无关。
波阻抗虽然与电阻具有相同的量纲，而且从公式上也表示导线上电压波与电流波的比值，但两者的物理含义是不同的：1) 波阻抗表示只有一个方向的电压波和电流波的比值，其大小只决定于导线单位长度的电感和电容，与线路的长度无关，而导线的电阻与长度成正比；2) 波阻抗说明导线周围电介质所获得的电磁能的大小，以电磁能的形式储存在周围电介质中，并不被消耗，而电阻则吸收电源能量并转变为热能消耗掉； 3) 波阻抗有正、负号，表示不同方向的流动波，而电阻则没有。
高电压技术练习题+参考答案一、判断题（共100题，每题1分，共100分）1.三相断路器合闸时总存在一定程度的不同期，而这将加大过电压幅值，因而在超高电压系统中多采用单相重合闸。
（）A、正确B、错误正确答案：A2.在工频交流电压下，应该把电气强度高、介电常数大的材料用在电场最弱的地方。
()A、正确B、错误正确答案：B3.试验变压器的容量一般很大，连续运行时间也很长。
( )A、正确B、错误正确答案：B4.避雷器应具有一定的熄弧能力，以便可靠地切断在第一次过零时的工频续流。
()A、正确B、错误正确答案：A5.在超高压线路中，采用并联电抗器的目的是限制工频电压升高。
（）A、正确B、错误正确答案：A6.对人工污秽试验的基本要求是等效性好、重复性好、简单易行。
()A、正确B、错误正确答案：A7.测量介质损耗因数，通常能发现大体积试品的局部缺陷。
()A、正确B、错误正确答案：B8.雷击跳闸率是指标准地区每1km线路每年由雷击引起的跳闸次数。
( )B、错误正确答案：B9.非直接接地系统中的变压器中性点，一般不装设设防雷保护。
()A、正确B、错误正确答案：A10.相色谱分析试验能有效发现某些突发性故障，例如匝间短路。
()A、正确B、错误正确答案：B11.在超高压线路中，并联电抗器的主要作用是升高工频过电压。
（）A、正确B、错误正确答案：B12.整体上看，极性电介质导电能力强于非极性电介质。
（）A、正确B、错误正确答案：A13.高压分压器按照分压元件可以分为电阻分压器、电容分压器、阻容分压器。
()A、正确B、错误正确答案：A14.接地电阻是指设备与接地装置之间连线的电阻。
()A、正确B、错误正确答案：B15.行波沿线路传播时，其波形和大小保持不变一直传播下去。
( )A、正确B、错误正确答案：B16.一个固体绝缘装置的实际耐压能力取决于固体介质的击穿电压。
( )A、正确正确答案：B17.35kV及以下线路，因其绝缘强度相对较弱，装设避雷线提高线路的可靠性的效果不大，一般不需全线架设避雷线。
第6章习题6.1 试列表比较电介质的各种极化现象的性质。
极化方式现象电子式极化存在一切介质中。
（1）形成极化所需时间极短（因电子质量极小），约-1510s,故其rε不随频率变化；（2）它具有弹性，当外电场去掉后，依靠正、负电荷间的吸引力，作用中心会马上重合而呈现非极性，所以这种极化没有损耗；（3）温度对极化程度影响不大，rε具有不大的负的温度系数。
离子式极化存在离子结构中。
（1）建立极化时间短，约-1310s；（2）极化程度随温度增加略有增加，一般其rε具有正的温度系数；（3）几乎没有能量损耗。
偶极子式极化存在于极性介质中。
（1）偶极子极化是非弹性的，极化时消耗的电场能量在复原时不可能收回；（2）极化时间较长，约-10-210~10s。
极化程度与电源频率f有关，f变高，偶极子来不及转向，极化率减小；（3）随温度的增加极化程度先增加后降低。
夹层介质界面极化存在由几种不同介质组成的绝缘体或介质不均匀的绝缘中。
（1）在工频或低频时，夹层的存在使整个介质的等值电容增大，损耗也增大。
空间电荷极化介质内的正、负自由离子在电场的作用下改变分布状况时，将在电极附近形成空间电荷极化。
它是缓慢进行的，只有在低频或超低频的交变电压下，才有可能发生这种极化现象6.2 极性液体或固体极性电介质的介电常数与温度、电压频率的关系如何？为什么？答：极性液体介电常数在温度不变时，随电压频率的增大而减小，然后趋于某一个值。
当频率很低时，偶极子来得及跟随电场交变转向，介电常数较大，当频率接近于某一值时，极性分子的转向已经跟不上电场的变化，介电常数就开始减小。
温度过低时，由于分子间联系紧密（例如液体介质的黏度很大），分子难以转向，所以rε也变小（只有电子式极化）。
所以极性液体、固体介质的rε在低温下先随温度的升高而增加，以后当热运动变得较强烈时，rε又随温度上升而减小。
6.3固体电介质的电导和哪些因素有关，简述其原因。
答：在固体电介质上施加电压时，介质内有电流流过，并随外加电压的增加而增加，当电压很高时，电流急剧增加直至绝缘击穿。
第8章 习题8.1 直流电源合闸于L-C 电路，电容C 上电压会比电源高吗？ 为什么？如果电源是交流，电 容C 上电压会发生什么变化，它与哪些因素有关？解： 1）直流电源合闸于L-C 电路，电容C 上电压会比电源高。
因为，如图所示C假定一个无穷大直流电源对集中参数的电感、电容充电，且t=0-，i=0, u c =0。
在t=0时合闸：()()()()dt t i Cdt t di L t u t u E c L ⎰+=+=1，即()()E t u dt t u d LC c c =+22，解为()()01cos c u t E t ω=-，0ω=，可见电容C 上的电压可达到2E 。
也可以这样理解，当电容上电压为E 时，回路中电流达最大值，电感中电流不能突变，继续给电容充电，使得电容上电压达到2E 。
2）如果电源是交流，在15-16个周波后，暂态分量可认为已衰减至零，电容电压的幅值为20220C U E ωωω=-，0ω为回路的自振角频率。
此时电容电压与回路自振角频率和电源频率有关，可见电容上电压在非常大的范围内变化。
8.2 什么是导线的波速、波阻抗？分布参数的波阻抗的物理意义与集中参数电路中的电阻有何不同？解：波阻抗：在无损均匀导线中，某点的正、反方向电压波与电流波的比值是一个常数Z ，该常数具有电阻的量纲Ω，称为导线的波阻抗。
波速：平面电磁波在导线中的传播速度，001C L ±=ν，波速与导线周围介质有关，与导线的几何尺寸及悬挂高度无关。
波阻抗虽然与电阻具有相同的量纲，而且从公式上也表示导线上电压波与电流波的比值，但两者的物理含义是不同的：1) 波阻抗表示只有一个方向的电压波和电流波的比值，其大小只决定于导线单位长度的电感和电容，与线路的长度无关，而导线的电阻与长度成正比；2) 波阻抗说明导线周围电介质所获得的电磁能的大小，以电磁能的形式储存在周围电介质中，并不被消耗，而电阻则吸收电源能量并转变为热能消耗掉； 3) 波阻抗有正、负号，表示不同方向的流动波，而电阻则没有。
第6章习题6.1 试列表比较电介质的各种极化现象的性质。
极化方式现象电子式极化存在一切介质中。
（1）形成极化所需时间极短（因电子质量极小），约-1510s,故其rε不随频率变化；（2）它具有弹性，当外电场去掉后，依靠正、负电荷间的吸引力，作用中心会马上重合而呈现非极性，所以这种极化没有损耗；（3）温度对极化程度影响不大，rε具有不大的负的温度系数。
离子式极化存在离子结构中。
（1）建立极化时间短，约-1310s；（2）极化程度随温度增加略有增加，一般其rε具有正的温度系数；（3）几乎没有能量损耗。
偶极子式极化存在于极性介质中。
（1）偶极子极化是非弹性的，极化时消耗的电场能量在复原时不可能收回；（2）极化时间较长，约-10-210~10s。
极化程度与电源频率f有关，f变高，偶极子来不及转向，极化率减小；（3）随温度的增加极化程度先增加后降低。
夹层介质界面极化存在由几种不同介质组成的绝缘体或介质不均匀的绝缘中。
（1）在工频或低频时，夹层的存在使整个介质的等值电容增大，损耗也增大。
空间电荷极化介质内的正、负自由离子在电场的作用下改变分布状况时，将在电极附近形成空间电荷极化。
它是缓慢进行的，只有在低频或超低频的交变电压下，才有可能发生这种极化现象6.2 极性液体或固体极性电介质的介电常数与温度、电压频率的关系如何？为什么？答：极性液体介电常数在温度不变时，随电压频率的增大而减小，然后趋于某一个值。
当频率很低时，偶极子来得及跟随电场交变转向，介电常数较大，当频率接近于某一值时，极性分子的转向已经跟不上电场的变化，介电常数就开始减小。
温度过低时，由于分子间联系紧密（例如液体介质的黏度很大），分子难以转向，所以rε也变小（只有电子式极化）。
所以极性液体、固体介质的rε在低温下先随温度的升高而增加，以后当热运动变得较强烈时，rε又随温度上升而减小。
6.3固体电介质的电导和哪些因素有关，简述其原因。
答：在固体电介质上施加电压时，介质内有电流流过，并随外加电压的增加而增加，当电压很高时，电流急剧增加直至绝缘击穿。
以聚酯薄膜为例，在均匀电场中电流-电压特性如右图。
可分为三个区域，区域a为低电场电导区，区域b、c为高电场电导区。
与气体，液体介质相比，无明显的饱和区。
通常认为，低电场电导区（常用介质的工作范围）以离子电导为主，而高电场电导区以电子电导为主。
低电场电导区如果离子的浓度和迁移率一定时，则电流与电压成比例。
介质内带电粒子产生的原因有以下几种： （1）晶格缺陷；（2）解离；（3）弗伦克尔效应 固体介质的电导与温度呈指数关系，/k/=TAeφγ-6.4 电介质的等效电路是怎样的？某些大电容量的设备如电容器、长电缆、大容量的电机等，经直流高压试验后，要求较长时间的接地放电，为什么？答：（1）如图，C g 为纯电容支路，代表介质的几何电容及无损极化过程，流过电流I c =I 1； R p 和C p 代表有损极化电流支路，流过电流I p =I 2；R ∞代表电导电流支路，流过的电流为i ∞=i 3。
（2）因设备的电容量较大时，这些设备往往存在空间电荷极化现象，去掉外加电压之后，介质内部电荷释放电导完成，时间常数τ很大，过程十分缓慢。
6.5 电气设备绝缘试验的目的，分哪两大类？各有哪些项目？ 答：目的：考验绝缘耐压的情况，判断绝缘的状况。
分类：耐压试验和检查性试验。
耐压试验：模仿设备绝缘在运行中可能受到的各种电压（包括电压波形、幅值、持续时间等），对绝缘施加与之等价或更为严峻的电压，从而考验绝缘耐受这类电压的能力。
耐压试验主要包含交流耐压试验，直流耐压试验，雷电冲击耐压试验，操作冲击耐压试验等，这类试验显然是最有效和最可信的，但耐压试验只能在绝缘缺陷已发展到较严重的程度时，才能以击穿破坏的形式揭示出来且不能明显地揭示绝缘缺陷的性质和根源。
这类试验有可能导致绝缘的破坏，故也称为破坏性试验。
检查性试验：非破坏性试验，用以在较低电压下或用其它不会损伤绝缘的方法测量绝缘的各种情况，从而判断绝缘内部的缺陷。
主要包括绝缘电阻试验，介质损耗角正切试验，局部放电试验和绝缘油的气相色谱分析等。
6.6 进行绝缘电阻的测试，能发现绝缘内部的哪些缺陷？哪些因素影响绝缘电阻测量的准确度，为什么？答：（1）测量绝缘电阻能有效地发现下列缺陷：总体绝缘质量欠佳；绝缘受潮；两极间有贯穿性的导电通道；绝缘表面情况不良。
（2）影响因素有：残留电荷、温度。
6.7 什么叫介质损耗？为什么可以用介质损失角正切tg 来判断介质的品质？试分析介质损耗与所施加电压的幅值、频率及温度的关系（以一种极性液体和一种离子式固体介质为例）。
答：（1）绝缘材料在电场作用下，由于介质电导和介质极化的滞后效应，会引起一部分电能转化为热的效应，称为“介质损耗”。
（2）一般来说，新的、良好绝缘，在其额定电压范围内，绝缘的tanδ是几乎不变的，当电压上升或下降时测得的tanδ是接近一致的，不会出现回环。
绝缘中存在气泡、分层、脱壳等情况时，当所加试验电压足以使绝缘中的气隙电离或产生局部放电等情况时，tanδ的值将随试验电压的升高而迅速增大；且当试验电压下降时，tanδ-u曲线会出现回环。
（3）温度对tanδ有直接影响，影响的程度随材料、结构的不同而异。
一般情况，tanδ是随温度上升而增大的。
现场试验时，设备温度时变化的，为了便于比较，应将不同温度下测得tanδ值换算至20°C下。
一般来说，在额定电压范围内，良好的绝缘，其tanδ值是几乎不变的（尽在接近额定电压时tanδ值可能略有增加），测定tanδ时所加电压，虽好接近于被试品的正常工作电压。
所加电压过低，则不易发现绝缘中的缺陷，过高则容易对绝缘造成不必要的损伤。
tanδ值随频率增加而倒数式地下降；tanδ随温度增加而作指数式上升。
6.8简述用西林电桥测量tanδ的原理，分析哪些因素影响测量的准确度？答：（1）西林电桥测量tanδ的原理如教材中图所示，当电桥平衡时，检流计G中无电流通过，说明A和B两点间无电位差，因此U CA与U CB以及U AD与U BD大小相等，相位相同，即U CA U AD =U CBU BD，所以在桥臂CA和AD中流过相同的电流I X，在桥臂CB和BD中流过相同的电流I N，各桥臂电压之比应等于相应桥臂阻抗之比，于是得：Z X Z3=Z NZ4或Z XZ4=Z N Z3上式中，Z X=R X+1jωC X ， Z N=1jωC N，Z3=R3，Z4=11R4+jωC4⁄代入上式，并使等式两边的虚部和实部分别相等，则可得到C X=R4R3C Ntanδ=ωC4R4（2）影响电桥准确度的主要因素 ：处于电磁场范围的电磁干扰、温度、试验电压、试品电容量和试品表面泄漏的影响。
6.9 局部放电测量中什么叫视在放电量？试推导三电容模型中一次局部放电的真实放电量r q 。
答：（1）在进行局部放电检测时，根据气隙放电时试品上电压变化∆U 和试品电容来确定放电电荷量∆q =∆U (C m +C b C g C b +C g)≈C b (U g −U r )，∆q 即为视在放电量，是可以测定的。
（2）∆q r =(C g +C m C b C m +C b)(U g −U r )≈(C g +C b )(U g −U r )6.10 总结比较本章中介绍的各种非破坏性试验的功效和优缺点（包括能检测出的绝缘缺陷种类、检测灵敏度、抗干扰能力、局限性等）。
答：非破坏性试验，用以在较低电压下或用其它不会损伤绝缘的方法测量绝缘的各种情况，从而判断绝缘内部的缺陷。
主要包括绝缘电阻试验，介质损耗角正切试验，局部放电试验和绝缘油的气相色谱分析等。
6.11 某空气电容器的电容为50pF，当电极间加入某种液体介质后，电容增大到125pF，试问原因何在？该液体使电介质的相对介电常数大致为多少？答：（1）当电极间加入某种液体介质后，由于该液体的介电常数比空气的介电常数大，电容增大的原因是极化。
（2）相对介电常数εr=εxε0=C xC0=12550=2.56.12 变压器油20℃的电导率r=10-13S/cm，设油间隙为2cm，电极面积为2m2，间隙作用电压为40kV，问该间隙的电导电流为多少？解：间隙的电阻R=ρLS =LrS=1×109Ω电导电流为I g=UR=4×10−5A6.13 类似于双层电介质的绝缘结构，第一、二层的电容、电阻分别为：C1=4200pF，R1=1400MΩ，C2=3000pF，R2=2100MΩ。
当施加40kV直流电压时，试求：①t=0合闸时，C1、C2上的电荷；②充电稳定时，C1、C2上的电荷；③计算过渡过程时间大致多长。
解：（1）Q1=C1U1=C1C2C1+C2U=Q2=7×10−5C（2）Q1=C1U1=C1R1R1+R2U=6.72×10−5C Q1=C2U1=C2R2R1+R2U=7.2×10−5C（3）τ=(C1+C2)R2R1R1+R2=6.048s6.14 直流和交流电场下的电介质损耗有何差别？选择交流电气设备的绝缘材料一般应注意什么问题？答：直流电介质的损耗以电导性损耗为主，交流电介质的损耗包括电导性损耗和极化损耗两部分。
选择交流电气设备的绝缘材料中需要考虑tanδ，若tanδ过大引起绝缘介质严重发热甚至导致热击穿，因此应尽量选择tanδ小的材料。
