车集煤矿孔板流量计技术规格书

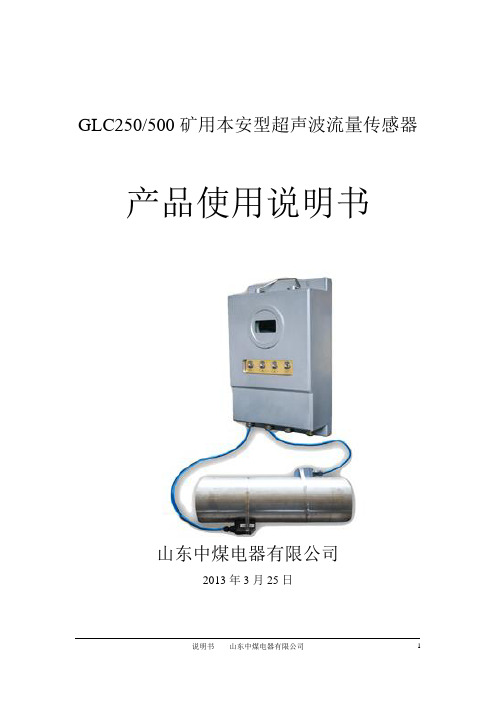

GLC250/500矿用本安型超声波流量传感器产品使用说明书山东中煤电器有限公司2013年3月25日目录1.概述 (3)1.1主要用途及使用范围 (3)1.2型号组成及代表意义 (3)1.3使用环境条件 (3)2结构特征与工作原理 (4)2.1结构 (4)2.2工作原理 (4)3技术特性 (5)3.1产品执行标准 (5)3.2主要参数 (5)3.3关联设备 (5)3.4尺寸重量 (5)3.4.1 尺寸 (5)3.4.2 重量 (5)4安装、调试 (5)4.1安装条件、技术要求 (6)4.2安装 (6)4.2.1传感器的安装 (6)4.2.2主机的安装 (11)4.2.3接线 (11)4.3调试 (12)5使用、操作 (14)6故障分析与排除 (14)7保养、维修 (15)8运输、贮存 (15)9开箱及检查 (15)10订货 (15)安装使用产品前，应详细阅读使用说明书矿用本安型超声波流量传感器使用说明书1.概述1.1主要用途及使用范围矿用本安型超声波流量传感器（以下简称流量传感器）采用低电压多脉冲平衡发射接收专利技术设计的一种全新通用时差型多功能超声波传感器，适用于工业环境下连续测量不含大浓度悬浮粒子或气体的大多数清洁均匀液体的流量和热量。

流量传感器使用了最新的著名国际半导体厂商生产的元器件，低功耗，高可靠性，抗干扰，适用性好。

优化的智能信号自适应处理，用户无需任何电路调整。

先进的电路设计、器件选用、优秀的硬件、软件设计，使流量传感器成为国内目前矿山行业的首选产品。

1.2型号组成及代表意义流量范围：500m3/h管径范围:250mm超声波原理流量矿用传感器及敏感元件1.3使用环境条件——环境温度－5℃～40℃；——海拔高度不超过2000m；——空气相对湿度不大于95％（25℃时）；——在有瓦斯、煤尘爆炸危险的场所；——在无破坏绝缘的腐蚀性气体或蒸汽的场所；——在无显著振动和冲击的场所；——污染等级为3级；——安装类别为Ⅲ类。

使用说明书LG系列动压测定装置标准孔板动压测定装置1 概述在流量仪表中，使用最广泛的为差压流量仪表，占流量仪表的70%左右。

差压流量仪表的检测元件为节流装置，它分孔板、标准喷嘴、文丘里管。

标准喷嘴又分长径喷嘴，ISA1932喷嘴。

这里叙述的为长颈喷嘴（以下简称喷嘴）。

1.1用途在电厂，随着发电机组的发展及容量的增大，机组技术参数也相应提高，对于主蒸汽的压力在10MPa以上，温度为555℃左右，一般应采用长颈喷嘴，从国外引进的机组上也都采用了长颈喷嘴来测量主蒸汽的流量。

长颈喷嘴与压差计或差压变送器（以上简称仪表）配套组成差压流量计，用于蒸汽的流量和调节，广泛地应用于电力等工业部门。

.1.2 特点由于喷嘴被铆、焊于测量管内，其承受工作压力高于其他节流装置；由于它自身结实，我们又考虑到测量管和喷嘴的线膨胀系数，故在特高温度下喷嘴能自由膨胀不致变形，从而确保特高温下使用，且保证了测量精确度；由于它的流量系数а高于其他节流装置，故可选择较小压差值，故压力损失小；与其它节流装置一样，他与流体接触部分无可动部件性能稳定可靠。

1.3 型号编制2 .技术指标a. 公称通经：D N=50~600mmb. 公称工作压力：P N≤60Mpa；c. 工作温度：t≤555℃;d. 直径比： β=0.20~0.80;e. 雷诺数范围 R=104~107。

3. 测量原理充满管道的流体流经管道中的喷嘴 时，流束将在它的喉部形成局部收缩，从而 使流束增加，静压力降低，于是在喷嘴前后 产生了静压力差（差压）。

流体的流速愈大， 其压差也愈大，所以它是通过测量压差来 测量流经管道的流量大小。

这种测量方法是以能量守恒定律和流 动连续方程为基础的，假设未经标定的节流已通过充分标定的节流装置几何相似和 图1 长颈喷嘴测量原理 动力相似，亦即符合标准的要求，则质量或 体积的流量与差压的关系，可由下列公式 确定。

长颈喷嘴的基本方式：实用质量流量方程：q m =1120e R P d V C ρ⋅∆⋅⋅α⋅ε⋅⋅ 实用体积流量方程：q v =1120e R P d V C ρ⋅∆⋅⋅α⋅ε⋅⋅ 式中： q m ——流体质量流量（t/h 、kg/h ）；q v ——流体体积流量（m 3/h 、m n /h ）； C ——常数；V Re ——管道粗糙度修正系数； ε——流速膨胀系数； α0——光管流量系数；d 1——工作温度下长颈喷嘴开孔直径（mm ）； ΔP ——差压上限（KPa ）；ρ1——工作状态下流体密度（kg/m 3）。

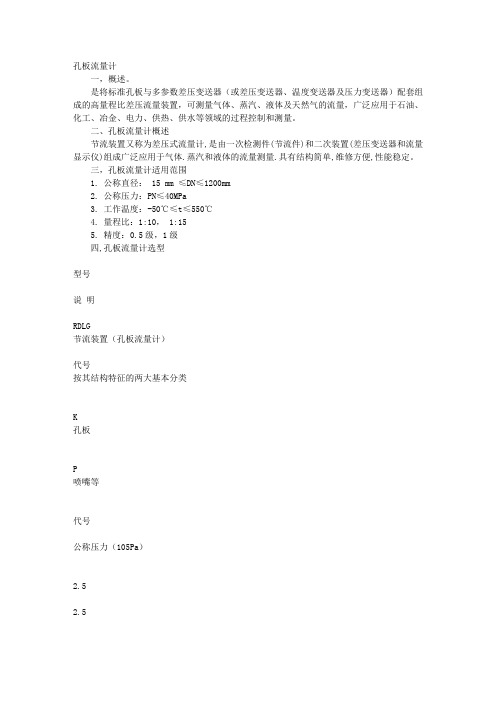

孔板流量计一，概述。

是将标准孔板与多参数差压变送器（或差压变送器、温度变送器及压力变送器）配套组成的高量程比差压流量装置，可测量气体、蒸汽、液体及天然气的流量，广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。

二、孔板流量计概述节流装置又称为差压式流量计,是由一次检测件(节流件)和二次装置(差压变送器和流量显示仪)组成广泛应用于气体.蒸汽和液体的流量测量.具有结构简单,维修方便,性能稳定。

三，孔板流量计适用范围1. 公称直径： 15 mm ≤DN≤1200mm2. 公称压力：PN≤40MPa3. 工作温度：-50℃≤t≤550℃4. 量程比：1:10， 1:155. 精度：0.5级，1级四,孔板流量计选型型号说明RDLG节流装置（孔板流量计）代号按其结构特征的两大基本分类K孔板P喷嘴等代号公称压力（105Pa）2.52.51010161625256464100100200200代号口径(mm)10～160010～1600mm代号按其结构形式细分H标准孔板(环室) Y标准孔板(法兰) K标准孔板(钻孔) IISA 1932喷嘴L长径喷嘴W文丘利喷嘴G经典文丘利管S双重孔板Q圆缺孔板Z锥形入口孔板R1/4圆孔板P偏心孔板N整体(内藏)孔板X楔形孔板T不在上述之列的特殊节流装置代号介质1液体2气体3蒸汽4高温液体代号补偿形式N不带压力、温度补偿P带压力补偿输出T带温度补偿输出Q带压力、温度补偿输出代号变送器差压量程范围0微差压量程1低差压量程2中差压量程3高差压量程代号是否带现场显示W节流装置传感器X智能节流装置（流量计）使用可靠等特点.孔板节流装置是标准节流件可不需标定直接依照国家标准生产,1.国家标准GB2624-81<流量测量节流装置的设计安装和使用>;2.国际标准ISO5167<国际标准组织规定的各种节流装置>3.化工部标准GJ516-87-HK06五、孔板流量计工作原理充满管道的流体流经管道内的节流装置，在节流件附近造成局部收缩，流速增加，在其上、下游两侧产生静压力差。

孔板流量计一、用途及工作原理孔板流量计用以测定瓦斯抽放管路中的瓦斯流量。

当气体经管路通过孔板时，流速会增大，在孔板两侧产生压差，且流量与压差之间存在着一个恒定的关系，通过压差可以计算出管路中气体的流量。

二、构造孔板流量计由孔板、取压嘴（压差计接头）和钢管组成。

孔板选用304材质。

其结构简图如图所示。

1、4管路；2、3法兰盘；5、9压差计接头；6密封圈；7连接螺栓；8孔板；10负压表孔板流量计结构简图孔板流量计测定装置主要组成：①孔板流量计；②U型压差计；③测压咀；⑤负压表。

结构如下图所示。

1、孔板；2、橡胶垫圈；3、法兰盘；4、测压咀；5、压力表；6、胶皮管；7、U型管压差计；8、钢管孔板流量计结构原理图三、规格通过估算抽放瓦斯量和水柱压差Δh值的测量范围，合理选择孔板直径的大小。

一般孔板压差Δh测量范围在100~1000Pa。

详细见附录。

四、使用孔板流量计先与管路连接固定好，然后将U型压差计灌半下水。

排净玻璃管中的气泡后，将连接胶管插上。

将两根胶管对折，一只手攥紧，将胶管的另两端插到流量计的测压咀上。

插牢后攥胶管的手松开（要使两根管同步通气），稳定后按说明书读取压差，计算。

五、注意事项(1)在抽放瓦斯管路中安装孔板时，孔板的孔口必须与管道同心，其端面与管道轴线垂直，偏心度﹤1－2%；(2)安装孔板的管道内壁，在孔板前后距离2D的范围内，不应有凹凸不平，焊缝和垫片等；(3)孔板流量计的上游(前端)，管道直线长度≧20D，下游(后端)长度≧10 D；(4)要经常清理孔板前后的积水和污物，孔板锈蚀要更换；(5)抽放瓦斯量有较大变化时，应根据流量大小更换相应的孔板。

六、管道抽放瓦斯量的计算可采用下列简易公式对移动泵站最大抽气量进行计算：q v = K h式中：q v—气体体积流量，m3/min；K —孔板系数（出厂时已测定）；Δh —U型管水柱压差，mm。

若为水银柱，应乘以13.6。

一、主要技术参数及功能要求：1、孔板流量计尺寸图如下：孔板流量计尺寸图32、孔板流量计尺寸一览表：孔板流量计尺寸表1、孔板系数K值为出厂时测定，标于合格证和孔板上（孔板系数K值及精度等级由使用单位根据实际情况提供）。

（4）孔板流量计煤矿瓦斯抽采流量测量中使用最广泛的流量计是径距取压的标准孔板，其适用条件为：孔板圆孔直径d≥12.5mm管道直径50≤D≤769mm直径比0.20≤β＝d/D≤0.75雷诺数1260β2D≤Reo≤1081）结构孔板流量计由孔板、取压嘴和钢管组成，如图8-3所示。

孔板是一块具有圆形开孔并相对于开孔轴线对称的圆形薄板，如图8-4所示。

不同管道内径的孔板，其结构形式是几何相似的。

孔板开孔上游侧直角入口边缘应锐利，边缘角应不大于0.0004d。

孔板开孔圆筒形部分长度e＝（0.005～0.02）D；孔板厚度E在e和0.05D之间，一般不小于2mm；出口处向下游侧扩散的锥面的圆锥角为30～45°。

孔板加工应达到下列要求：①孔板上游侧端面A面，如图8-4所示，应无可见损伤，在离中心1.5d，范围内轮廓的算术平均偏差Ra≤0.000d，它相当于如下粗糙度：当50㎜≤D≤125mm时，为；当125mm≤D≤250㎜时，为；当250mm≤D≤760mm时，为；②孔板下游侧端面B面,如图8-4所示,应与A面平行,其粗糙度可较A面低一级。

③在两点或多点测得的e值之间最大偏差不得超过0.001D,e表面的粗糙度为。

④各处测得的E值之间偏差不超过0.001D,如图8-4所示。

⑤孔板出口锥面粗糙度为。

⑥孔板开孔圆筒形直径d的加工误差为±0.0005d。

图 8-3 孔板流量计 图 8-4 标准孔板1-孔板；2-测量嘴；3-钢管2）使用孔板流量计的管道条件和安装要求① 孔板上游侧的测量管长度为10D,下游侧的长度为4D 。

② 测量管内表面应清洁,无凹陷和沉淀物,其相对粗糙度K/D 应少于或等于0.001。

③ 孔板上、下游所需直管长度不得小于表8-2所示最小值。

④ 测量管长度之外的直管段内表面的相对粗糙度K/D 小于或等于0.001，但也允许使用相对粗糙度更高一些的管子。

⑤ 在测量管中安装孔板时，开孔轴线测量管轴线同轴，孔板上游侧端面与管道轴线垂直，垂直度小于±1%。

孔板流量计说明书一、用途LG/FB型标准环室孔板、法兰孔板节流装置是无刻度的流量测量装置，它与气动、电动差压变送器或双波纹管差压变送器配套使用。

在冶金、化工、石油、电力工业系统连续测量介质温度≤400℃的液体、气体、蒸汽流经孔板所产生的压差，由变送器将该压差讯号转换成比例的输出信号，再有二次仪表或调节器，对被测量流量进行记录，指示或调节。

1、节流装置系列型谱说明：Dg5016kgf/Cm²25 kgf/Cm²40 kgf/Cm²64 kgf/Cm²100 kgf/Cm²g175g200g225g250g275g300g325g350※注：公称通径根据工艺条件要求，通径从Φ50~Φ418MM。

例：LGBA—16—80表示：标净环室孔板节流装置，水平安装，工作压力6kgf/Cm²公称通径为Dg80二作用原理和结构1、基本原理在管道内部装上孔板或喷咀等节流件，由于节流件的孔径小于管道内径，当流体流经节流件时，流束截面突然收缩，流速加快。

节流件后端流体的静压力降低，于是在节流件前后产生产生静压力差（见图1），该静压力差与流体过的流体流量之间有确定的数值关系、符合Q=K。

△P 。

用差压变送器（或差压计）测量节流件前后的差压，实现对流量的测量。

2、节流装置的结构节流装置的结构如图2、3所示：图2、标准环室孔板节流装置结构示图（Pg≤25）1、法兰2、导管3、前环室4、节流件5、后环室6、垫7、螺栓8、螺母图3、标准法兰孔板节流装置示意图（Pg≥64）1、取压法兰2、孔板3、导压管4、密封垫5螺母6螺栓三、安装要求节流装置的安装和适用于下列管段和管件有关：节流件上游侧第一阻力件、第二阻力件，节流件下右侧第一阻力件，从节流件上游第二阻力件到下游第一阻力件之间的管段以及差压讯号管路等。

1、管道条件：（1）节流件前后的直管段必须是直的，不得有肉眼可见的弯曲。

孔板流量计说明书孔板流量计1产品功能用途和适用范围测量流经管道介质流量的方法有多种，但其中应用最广泛、最普遍的是节流装置，它的使用历史悠久，在国际、国内都已经标准化，在石油、化工、冶金、电力、轻纺、科研等行业的生产过程中，大量地使用着各种类型的节流装置进行流体流量的测量，控制和调节，节流装置具有结构简单、牢固、工作可靠、性能稳定、精确度高、价格低廉等优点，因而节流装置的用量与其它流量仪表相比占有绝对优势。

节流装置与差压流量变送器配套使用，现场量程连续可调，并能输出标准信号（0~10mAD、C或4~20mAD、C）再输入到二次仪表，便显示出管道内流体的瞬时流量和累积总量，若把标准信号输入到工业控制机，可以自动整点打印出瞬时流量和累积总量，为用户的使用提供了很大方便。

节流装置包括标准节流装置（包括标准孔板、标准喷嘴、标准文丘里管），和非标准节流装置（包括四分之一圆喷嘴、四分之一圆孔板、小孔板、双重孔板、圆缺孔板、锥形入口孔板等），取压方式有环室取压、法兰取压、当流体的雷诺数较低者或含有杂质时，可选用非标准节流装置。

2产品型式号及编码2.1产品型号及编码节流装置的型号及含义如下LGB —XX X X XX X XA码B码C码D码E码F码F：法兰取压J：环室取压孔板节流装置A~F码的含义如下:A码—表示管道公称通径用二位数表示;B码—表示公称工作压力,用一位数表示;C码—表示公称通径管子外径尺寸系列(GB1245-90),用一位数表示;D码—表示孔板类别,用二位数表示;E码—表示孔板材质与法兰材质,用一位数表示;F码—表示孔板附件,用一位数表示。

上述各码具体代码详见《节流装置编码一览表》。

2.2 产品组成a 法兰取压的节流装置：由取压法兰、节流件、密封垫片及紧固件，配二次仪表可显示瞬时流量及累积总量。

b环室取压的节流装置：由法兰、环室、节流件、密封垫片及紧固件，配二次仪表可显示瞬时流量及累积总量。

3产品工作原理与主要结构3.1 原理节流装置是人为地在介质流通的管道内造成节流（如图1）当被测介质流过节流装置后，造成一个局部收缩，流束集中，流速增加，静压力降低，于是在节流件的上下游两侧产生一个静压力差。

煤油孔板流量计计算参数1.孔板的类型和尺寸：煤油孔板主要有标准孔板和压缩孔板两种类型，它们的尺寸和设计参数有所不同。

标准孔板一般采用ISO5167标准，尺寸从DN15到DN1200，压缩孔板一般采用GB/T2624标准，尺寸从DN20到DN2000。

2.排气孔和压力孔的尺寸和位置：煤油在流量计中可能存在气体和水分，因此需要设置排气孔和压力孔。

这些孔的尺寸和位置需要根据实际情况来确定，以确保流量计的正常工作。

3.进口和出口段长：煤油孔板流量计需要一定长度的导管段来确保流体流向孔板时的稳定性。

一般来说，进口段长度应大于等于16倍孔板厚度，出口段长度应大于等于8倍孔板厚度。

4. 孔板的参数计算：煤油孔板的流量计算需要根据具体的孔板类型和尺寸来进行。

对于标准孔板，可以使用ISO 5167标准中的公式进行计算，其中包括了孔板压降系数、β系数（孔内径与管径之比）、Reynolds数等参数。

对于压缩孔板，可以使用GB/T 2624标准中的公式进行计算，其中包括了孔板流量系数、管径修正系数等参数。

5.流量计量范围选择：根据实际需要，选择合适的流量计量范围。

一般来说，流量计量范围应该在预期流量的30%到90%之间，并且应该考虑流量计的最小测量精度。

总结起来，煤油孔板流量计的计算参数主要包括孔板的类型和尺寸、排气孔和压力孔的尺寸和位置、进口和出口段长、孔板的参数计算以及流量计量范围选择。

在进行这些参数的计算时，需要根据具体的应用要求和实际情况来确定，以确保流量计的精度和可靠性。

同时，在实际使用中，还需要定期进行校准和维护，以确保流量计的正常工作。
