接水盒技术交底

水电安装安全技术交底水电施工规范为确保施工用电及装修后用电的安全美观，便于维修，电工施工必须持证上岗，且遵守下列规范：一、电工施工前准备：1．应先观察原电路是否漏电保护器，能负荷多大功率。

2．先找到电话线、网线的入户接线盒，且检查电话线有几个回路，是否完整连通。

3．如果改动不大，检测原有电路是否畅通。

二、施工现场临时用电规范：1．必须持有劳动部门颁发的电工证的电工才能上岗作业，无证工人布线必须在有电工证的工人现场指导下作业。

2．在施工现场作业应集中精力，时时想到安全，处处注意安全，严格按操作规程进行施工，严禁酒后违章作业。

3．施工现场用火焊接，切割必须有防火措施，火焰与带电部分距离不得小于1.5米。

4．施工现场用电安全的规定：1 工地必须有临时配电箱，从插座取电，必须用插头，严禁其他方法取电，如发现用电工具不用电缆作导线的当场没收，并罚款100元。

2 开关箱内必须有漏电保护器（指临时配电箱）。

3 照明灯与易燃易爆品之间必须保持一定距离，不允许太阳灯、高温灯直接对油漆面照射。

4 施工现场临时用电照明的线必须安全、牢固、防水。

三、PVC线管布线应注意以下规定：1．管道：1 PVC管道必须要弹线，使用切割机开槽，开槽深度为管下去要1－1.5公分砂浆保护层。

2 PVC管道地面如不开槽，先弹地面直线再沿墨线固定管道。

3 86暗盒之间距离要在0.8－1公分之间，厨、卫墙面要留贴砖厚度。

3 PCC外壁的阻燃标记及制造厂标应向外。

2．管道连结：1 管与管之间套管内必须涂刷专用胶水。

2 管与暗盒连结必须要锁头和锁母。

3 砂浆补线管应先浇水，再用纯水泥砂浆进行修补，不得比原墙面高。

4 不得使用三通弯头，分线必须用分线盒，弯管用弹簧弯。

5 地面不开槽走管，必须固定好管，要做到美观。

6 墙面走管禁止斜道，必须横平竖直（包括给水）3．管内穿线及配线，及面板安装：1 导线再管内严禁接头，接头应在接线盒内，严禁强弱电走一根管。

技术交底记录技术交底记录技术交底记录技术交底记录交底部位工程名称室内消火栓系统安装技术交底记录安装准备→立、干管安装→箱体及支管安装→管道压力试验→管道冲洗→箱体配件安装→系统通水试调。

2.2安装准备：2.2.1认真熟悉图纸，结合现场情况复核管道的坐标、标高是否位置得当，如有问题，及时与设计人员研究解决，办理洽商手续。

2.2.2 2.2.3 2.2.4检查预留及预埋是否正确，临时剔凿应与工建单位协调好。

检查设备材料是否符合设计要求和质量标准。

安排合理的施工顺序、避免工种交叉作业干扰，影响施工。

2.3立、干管安装：2.3.1 2.3.2 2.3.3消火栓系统干管安装应根据设计要求使用管材。

管道在焊接前应清除接口处的浮锈、污垢及油脂。

当直径≤100mm时应采用螺纹丝口连接；直径大于100mm 时采用沟槽连接，连接处破坏镀锌层的应做防腐处理。

2.3.4 2.3.5管道穿墙处不得有接口；管道穿过伸缩缝处应按设计要求设置波纹管等技术措施。

在高层消防系统中，当消火栓静压超过0.5Mpa时，应按设计要求采用减压孔板或节流管等装置均衡。

减压孔板应设置在直径不小于50mm水平管段上，孔口直径不应小于安装管段直径的50%，孔板应安装在水流转弯处下游一侧的直管段上，与弯管的距离不应小于设置管段直径的两倍。

采用节流管时，其长度不宜小于1m。

2.4箱体及支管安装：2.4.1 2.4.2消火栓箱体要符合设计要求，产品应有型式认可证书和出厂合格证。

消火栓支管要以栓阀的标高定位甩口，核定后再稳固消火栓箱，箱体找正稳固后再把栓阀安装好，栓口朝外并不应安装在门轴侧，箱门开启灵活。

2.4.3消火栓箱体安装在轻体隔墙上应有加固措施。

2.5管道压力试验：2.5.1消防管道试压为配合装修可分层分段进行，上水时最高点要有排气装置，高低点各装一块压力表，上满水后检查管路有无渗漏，如有法兰、阀门等部位渗漏，应在加压前紧固，升压后再出现渗漏时做好标记，卸压后处理，必要时泄水处理。

工程名称施工单位4页，第3 页质检员力墙上的线盒，以土建柱筋上的红记顶端为50cm基准来测量，同时各接线盒之间用水平管复测标高是否一致。

接线盒的平面位置必须以轴线为基准来测定，用土建墙线来复核。

开关盒的平面位置，如果在设计图上没有明确标注具体尺寸，则①门边的开关一般应在门开的一侧，开关盒与门洞边净距15cm（如加上门框则为20cm.），如附图一。

②如果门垛窄于37cm，则开关安在转角的另一面墙上，开关盒边距转角20cm。

③如果墙垛宽37～60cm，则开关设在墙垛中心线上。

④如果开关在阳角处，则距阳角线20cm.，如附图一。

2.安装接线盒为了达到优良的观感，接线盒预埋位置必须准确整齐。

开关插座和必须按测定的位置进行安装固定，上下左右都用钢筋夹住，焊在竖向钢筋上。

然后吊线测量盒口与墙面的凹凸距离，调整线盒与墙面平齐后，用扎丝捆住。

3.钻孔 对于从楼板往下引到砖墙开关插座的管线，需要预先在梁模板上钻孔。

钻孔前必须按建筑图、结构图确定砖墙的准确位置，保证钻孔在砖墙范围内。

4.管线敷设 一般管路应严格按设计布管，沿最近的方向敷设，使走向顺直减少弯曲。

但是板内严禁三层管交叉重叠；平行的两根PVC管间距应大于5cm；板内PVC管之间的交叉角必须大于45°；同一根PVC管与另两根交叉的间距必须大于20d。

如果按直线布管不能满足上述要求，则布管宜适当绕行。

下列情况之一应在中间加一个过线盒：①管路无弯曲，管长每超过30m；②管路有一个弯曲，管长每超过20m；③管路有两个弯曲，管长每超过15m；④管路有三个弯曲，管长每超过8m。

PVC管路固定点的间距为不大于1m，距端头、弯曲中点不大于0.5m。

接受交底人签 名 年 月 日交底内容:共交底人安全员江苏三兴建工集团有限公司伊宁市分公司交底时间 年 月 日直 螺 纹 连 接 施 工 技 术 交 底西拓世贸中心B区（国际服装城）交底部位。

、护口：根据管子直径的大小选择相应规格的护口。

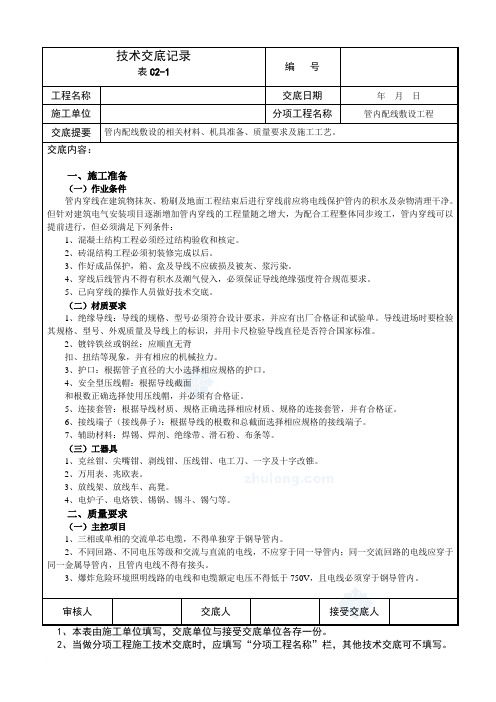

、安全型压线帽：根据导线截面管内配线敷设的相关材料、机具准备、质量要求及施工工艺。

2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

线同时搅动，使两端头相互钩绞在一起，然后将带线拉出。

（三）扫管将布条的两端牢固地绑扎在带线上，两人来回拉动带线，将管内的浮锈、灰尘、泥水等杂物清除按管口大小选择护口，在管子清扫完后，将护口套入管口上。

在钢管（电线管）穿线前，检查各个管口的护口是否齐全，如有遗漏或破损均应补齐和更换。

）同类照明的几个回路，可穿入同一根管内，但管内导线总数不应多于2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

、导线的连接应符合下列要求：①当设计无特殊规定时，导线的连接方法有：绑扎、套管连接、接线鼻子连接和压线帽连接。

2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

交底提要图1 橡胶导线绝缘层剥切办法（a）单层剥法（b）分段剥法（c）斜削法②对多层绝缘的单芯橡胶线应使用电工刀剥去外层绝缘，并留有12mm的绝缘台，线芯长度随接线方法而定，采用分段剥切法，或象削铅笔一样的斜削法，见图1－b。

③对单芯橡胶线可用克丝钳手柄的前端将导线绝缘层夹扁，再用钳子前端夹住将绝缘层扯断。

④对绝缘软线，可直接用克丝钳将绝缘层勒掉：方法是用克丝钳子刃部，轻轻剪破绝缘层，注意不能伤及线芯，然后用手握钳子前端，用另一手捏紧导线，两手以相反方向抽拉，以此力来勒去导线端部绝缘层。

应注意握钳子的手用力要适当，若用力过猛，将会勒断芯线，见图2。

2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

图2 软线绝缘层的剖削方法、导线在盒（箱）内导线连接：①单芯线并接接法：三根及以上导线连接时，将连接导线绝缘台并齐合拢，在距绝缘台约15mm处用其中一根线芯，在其圈后剪断，把余头并齐折回压在缠绕线上，见图一，a。

室内给排水工程施工技术交底XXX施工技术交底单工程名称：聆湖尚郡别墅施工班组：交底人：交底内容和工作要求：一、室内给水1.给水引入管与排水排出管的水平净距不得小于1米。

室内给水与排水管道平行敷设时，两管间的最小水平净距不得小于0.5米，交叉铺设时，垂直净距不得小于0.15米，给水管应铺在排水管上面，若给水管必须铺在排水管下面时，给水管应加套管，其长度不得小于排水管管径的3倍。

2.给水管采用PP-R塑料给水管，热熔连接。

3.给水管道的水压试验必须符合设计要求，当设计未说明时，各种材质的给水管道系统试验压力均为工作压力的1.5倍，但不小于0.6Mpa。

4.给水管道在交付使用前必须进行冲洗，并报现场监理认可。

5.给水管道支架最大间距应符合以下规定：立管：φ25最大间距1.0米，φ20最大间距0.9米水平管：φ25最大间距0.7米，φ20最大间距0.6米6.管道穿过墙壁和楼板应设置金属或塑料套管，管道的接口不得设在套管内。

二、室内排水、雨水管道安装1.室内排水、雨水管道采用UPVC塑料管，排水立管按设计要求及位置装设伸缩节，排水立管每隔一层设置一个检查口，或按设计要求。

2.排水管道的坡度要求见下表：管径（mm）标准坡度（‰）最小坡度（‰）50 25 1275 15 8110 12 6125 10 5160 7 43.排水管道支吊架最大间距应符合规范要求，见下表：管径立管横管50 1.2米 0.5米75 1.5米 0.75米110 2.0米 1.10米125 2.0米 1.30米160 2.0米 1.6米4.管道穿过墙和楼板，应设置金属或塑料套管，安装在厨房、卫生间内的套管应高出地面50mm。

管道接口不得设在套管内。

5.隐蔽或埋地的排水管道隐蔽前必须做灌水试验，其灌水高度应不低于底层卫生器具的上边缘或底层地面高度。

6.雨水管道安装后灌水高度必须到每根立管上部的雨水斗。

7.排水主立管及水平干管均需做通球试验，通球球径不小于排水管道管径的2/3，通球率必须达到100%。

室内水电技术交底大全装修中水电是非常重要的一部分.很多人在装修水电施工上花的心思也是最多。

不管什么工程在施工进行之前我们都需要进行技术交底.以便让施工进行的更科学顺利.下面我们来了解下精装修水电施工技术交底.装修水电施工规范内容：水电施工规范：为确保施工用电及装修后用电的安全美观.便于维修.电工施工必须持证上岗.且遵守下列规范：一、电工施工前准备：1、应先观察原电路是否漏电保护器.能负荷多大功率。

2、先找到电话线、网线的入户接线盒.且检查电话线有几个回路.是否完整连通。

3、如果改动不大.检测原有电路是否畅通。

二、施工现场临时用电规范：1、必须持有劳动部门颁发的电工证的电工才能上岗作业.无证工人布线必须在有电工证的工人现场指导下作业。

2、在施工现场作业应集中精力.时时想到安全.处处注意安全.严格按操作规程进行施工.严禁酒后违章作业。

3、施工现场用火焊接.切割必须有防火措施.火焰与带电部分距离不得小于1.5米。

4、施工现场用电安全的规定：1工地必须有临时配电箱.从插座取电.必须用插头.严禁其他方法取电.如发现用电工具不用电缆作导线的当场没收.并罚款1000元。

2开关箱内必须有漏电保护器<指临时配电箱>。

3照明灯与易燃易爆品之间必须保持一定距离.不允许太阳灯、高温灯直接对油漆面照射。

4施工现场临时用电照明的线必须安全、安稳、防水。

三、PVC线管布线应注意以下规定：1、管道：1PVC管道必须要弹线.使用切割机开槽.开槽深度为管下去要1-1.5公分砂浆保护层。

2PVC管道地面如不开槽.先弹地面直线再沿墨线固定管道。

386暗盒之间距离要在0.8-1公分之间.淋浴、卫墙面要留贴砖厚度。

4PCC外壁的阻燃标记及制造厂标应向外。

2、管道连结：1管与管之间套管内必须涂刷专用胶水。

2管与暗盒连结必须要锁头和锁母。

3砂浆补线管应先浇水.再用纯水泥砂浆进行修补.不得比原墙面高。

4不得使用三通弯头.分线必须用分线盒.弯管用弹簧弯。

工程名称交底内容：圆垫片平面，以免刺穿防水层。

缓冲层之间搭接宽度不小于5cm,搭接缝部位可用点粘法热融进行焊接，缓冲层铺设时应尽量与基面密贴，不得拉得过紧或起包，以免影响防水板的铺设。

3）防水层的铺设1.防水板采用无钉孔铺设工艺。

防水板与暗钉的塑料垫片之间焊接牢固，防止在施工中脱落。

铺设时保证防水板平整、和基面伏帖，严禁有紧绷、褶皱等现象。

2.仰拱铺设防水板采用沿隧道纵向铺设的方法，以减少十字焊缝的数量；上部防水板宜沿环向铺设，固定拱部时宜先拱顶后两腰，避免拱顶过松或过紧。

3.固定点的布置在满足固定间距的前提下，尽量固定在喷砼面较凹处，使得防水板尽量密贴砼喷射面。

铺设时将大幅防水板的中部对准隧道中心线，以防两侧宽度不均。

搭接边垂直于隧道中线，以防相接时发生扭曲。

4.防水板搭接宽度100mm,搭接缝宜下坡压上坡，下部压上部。

双焊道（每道宽10mm）热熔焊接。

保证搭接宽度，否则将造成搭接不够或过宽焊机吃不进去，导致焊机行走困难，并产生皱折，影响焊接质量。

焊接时注意接茬对正顺平并且干净无水，保证焊机均匀连续行走，保证无假焊、漏焊、焊焦、焊穿等现象。

5.相邻两幅接缝需错开，在结构转角处错开距离大于600mm，以保证与下一组衬砌防水板搭接宽度及操作方便。

防水层铺设至仰拱钢筋和边墙钢筋接茬部位以外不小于40cm,以利于下步防水层的搭接。

审核人交底人接受交底人交底内容:喷射混集土暗钉圈固定防水板6.防水板施工完成后，对施工质量进行检查，并报监理工程师进行隐蔽工程检查后，方可进行下道工序的施工。

①防水板焊缝检查：首先用肉眼检查，当两层经焊接在一起的板呈透明状、无气泡，即熔为一体，表明焊接牢固严密。

同时用充气法检查，检查方法：焊缝两端用压焊器墩实封闭，用5号注射用针头插入两条缝中间空隙，用气筒打气检查，当压力表达0.25MPa时，停止充气。

保持压力15分钟，压力下降不大于10%，说明焊接良好，反之用肥皂水涂在焊缝上，有气泡反出的部位需要补焊，没气泡的合格。
