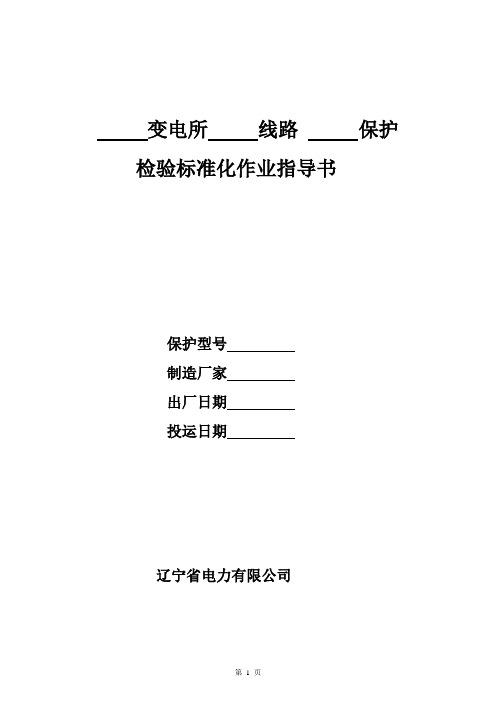

变电所线路保护检验标准化作业指导书保护型号制造厂家出厂日期投运日期辽宁省电力有限公司设备变更记录RCS-901A/901B/902A型微机线路载波纵联保护检验标准化作业指导书目次1 装置检验要求及注意事项 (1)2 保护装置检验准备工作 (2)3 屏柜及装置的检查 (3)4 二次回路检验 (4)5 装置通电检查 (5)6 装置开关量及输入、输出接点检查 (6)7 交流回路校验 (6)8 保护装置定值校验 (7)9 高频通道加工设备检验 (10)10 操作箱检验 (13)11 用实际断路器做传动试验 (14)12 装置投运准备工作 (15)13 带负荷测试 (15)14 发现缺陷及处理情况 (16)附件一：继电保护二次工作保护压板及设备投切位置确认单 (17)附件二：继电保护二次工作安全措施票 (18)附件三：电流互感器试验 (19)1 装置检验要求及注意事项1.1新安装装置的检验应按本检验报告规定的全部项目进行。
1.2 定期检验的全部检验项目按本检验报告中注“*”、“Δ”号的项目进行。
1.3 定期检验的部分检验项目按本检验报告中注“Δ”号的项目进行。
1.4 每2年进行一次部分检验，6年进行一次全部检验，结合一次设备停电进行断路器的传动试验。
1.5 装置检验详细步骤参照相应规程及生产厂家说明书。
1.6本作业指导书以书面的形式保存现场班组。
1.6 试验过程中的注意事项1.6.1 断开直流电源后才允许插、拔插件，插、拔插件必须有措施，防止因人身静电损坏集成电路芯片。
插、拔交流插件时应防止交流电流回路开路。
1.6.2 存放E2PROM芯片的窗口要用防紫外线的不干胶封死。
1.6.3 调试中不要更换芯片，确要更换芯片时应采用人体防静电接地措施，芯片插入的方向应正确，并保证接触可靠。
1.6.4 原则上不能使用电烙铁，试验中确需电烙铁时，应采用带接地线的烙铁或电烙铁断电后再焊接。
1.6.5 试验过程中，应注意不要将插件插错位置。
RCS-902系列220kV线路保护运行规程、操作细则编写指导原则编写：区燕敏王伟强型号：RCS-902 系列超高压线路成套保护装置南瑞继保电气有限公司1.保护原理简介1.1 应用范围本装置为由微机实现的数字式超高压线路成套快速保护装置，可用作220kV 及以上电压等级输电线路的主保护及后备保护。
1.2 保护配置及类型RCS-902 包括以纵联距离和零序方向元件为主体的快速主保护，由工频变化量距离元件构成快速Ⅰ段保护。
保护功能针对不同的应用需求，装置分为A、B、C、D、XS等型号：●A型由三段式相间和接地距离及二个延时段零序方向过流构成全套后备保护；●B型由三段式相间和接地距离及四个延时段零序方向过流构成全套后备保护；● C 型设有分相命令，纵联保护的方向按相比较，适用于同杆并架双回线，后备保护●配置同A型;● D型保护以A型为基础，仅将零序Ⅲ段方向过流保护改为零序反时限方向过流保护；● XS型适用于串联电容补偿的输电系统。
●其它型号均是在上述型号上的扩展.●收发信采用光纤接口，通信速率64kBit/s或2048kBit/s.当RCS-902 采用光纤通道时装置型号为PCS-902XF，即在上述型号的基础上增加后缀‘F’，其含义为fiber（光纤）。
XF 型保护装置具备光纤接口，以数字通道作为传输通道，数据通信接口可选择64Kb/s 或2048Kb/s。
除了收发信通道不一样外，RCS-902XF与RCS-902X的保护原理一样。
●保护装置设有分相跳闸出口，配有自动重合闸功能, 对单或双母线接线的开关实现单相重合、三相重合和综合重合闸。
1.3硬件概述端子布置图（背视）1.3.1电源插件(DC):保护装置的电源从101 端子（直流电源220V/110V＋端）、102 端子（直流电源220V/110V －端）经抗干扰盒、背板电源开关至内部DC/DC 转换器，输出＋5V、±12V、＋24V（继电器电源）给保护装置其它插件供电；另外经104、105 端子输出一组24V 光耦电源，其中104 为光耦24V＋，105 为光耦24V－。

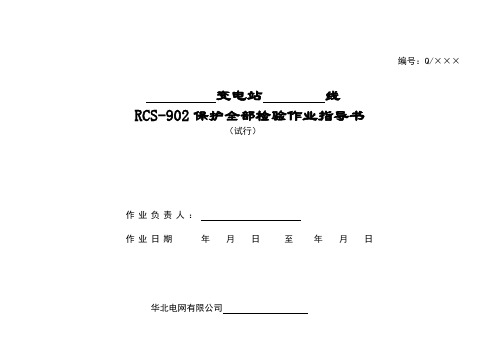

编号：Q/×××变电站线RCS-902保护全部检验作业指导书（试行）作业负责人：作业日期年月日至年月日华北电网有限公司前言为进一步加强华北电网继电保护校验工作的规范性、标准化，强化继电保护现场安全管理，决定编制本作业指导书。
通过作业指导书，把继电保护现场工作做实、做细并进行优化，使现场工作可控、在控，以减少现场工作失误，从而有力地保证电网的可靠运行。
本作业指导书以《电力企业标准编制规则》（DL/T800-2001）为基础，参照国家电网公司标准化作业指导书（范本）编写。
本作业指导书的附录A、附录B及附录C、分别为保护装臵的主要技术参数、试验报告及现场工作安全技术措施，是本作业指导书不可分割的部分，具有与本指导书相同的效力。
本作业指导书由华北电网有限公司提出，京津唐电网继电保护作业指导书编写工作组负责编写，由华北电力调度局负责解释。
本作业指导书起草人：张慧卿、赵淑珍本作业指导书审核人：李洪书本作业指导书自发布之日起执行。
第 1 页共22页1范围1．1本作业指导书适用于RCS902微机保护线路成套继电保护装臵的检验作业。
1．2作业目的是对线路成套继电保护装臵运行过程中的周期性全部检验。
2引用文件下列标准及技术资料所包含的条文，通过在本作业指导书中的引用，而构成为本作业指导书的条文。
本作业指导书出版时，所有版本均为有效。
所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。
2．1 DL 408-91《国家电网公司电业安全工作规程》2．2 GB 7261-2001《继电器及继电保护装臵基本试验方法》2．3 GB 14285-93《继电保护和安全自动装臵技术规程》2．4 GB/T 15145-2001《微机线路保护装臵通用技术条件》2．5 DL 478-2001《静态继电保护及安全自动装臵通用技术条件》2．6 DL/T 559-94 220--500kV《电网继电保护装臵运行整定规程》2．7 DL/T 624-1997《继电保护微机型试验装臵技术条件》3修前准备3.1准备工作安排第 2 页共22页3.23.3备品备件3.4工器具第 3 页共22页3.5材料第 4 页共22页3.6危险点分析3.7安全措施第 5 页共22页3.8人员分工第 6 页共22页4RCS-902保护全部校验流程图负责人签字：_________________第 7 页共22页5作业程序和作业标准(试验记录见附录B)5.1开工检修电源的使用5.2第 8 页共22页第 9 页共22页5.4竣工5．5 送电后的试验如果交流电流、电压回路发生变化或一次设备发生变化，需要进行带电后的向量测试。
RCS-901系列、RCS-902系列线路保护试验指导书一、RCS-901系列线路保护：1 交流回路校验：此项试验的目的是检验屏内的交流回路接线是否正确和装置的采样精度是否满足要求，通过在屏内背面端子排交流电压、电流输入端子，分别通入交流电压、交流电流，检查装置的各CPU的采样和极性。
下面以PRC01-22屏为例，说明试验方法。
在通入电压前，操作箱的I母压切导通。
1.1在保护屏端子1D1(I A)、1D3(I B)、1D5(I C)、1D7(I N)中通入额定三相交流电流、4D151(U A)、4D154(U B)、4D157(U C)、1D12(U N)、1D14(U A)中通入额定三相电压，并使各相的交流电压与交流电流的相角固定为30°；1.2进入“保护状态”菜单中“DSP采样值”子菜单，液晶显示屏上显示的采样值应与实际加入量相等，其误差应小于±5％。
1.3进入“保护状态”菜单中“CPU采样值”子菜单，在保护屏端子上分别加入额定的电压、电流量，在液晶显示屏上显示的采样值应与实际加入量相等，其误差应小于±5％。
1.4进入“保护状态”菜单中“相角显示”子菜单，在液晶显示屏上显示的角度2 输入接点检查：此项试验的目的是检查压板和开入回路连线是否正确，改变屏内压板状态、用导线短接各开入端子和开入正电源或起动操作箱相应回路，检查各开入的变位情况。
下面以PRC01-22屏为例，说明试验方法。
注：在做跳闸位置开入试验时，应分别跳A、B、C相开关，不要三相一起跳，以便检查二次回路接线的正确性。
另外，保护的跳、合闸出口压板要退出。
3 整组试验：此项试验的目的是校验各项保护的定值和功能。
试验前将压板定值中的内部压板控制字“投闭重三跳压板”置0，其它内部保护压板投退控制字均置1，以保证内部压板有效，试验中仅靠外部硬压板投退保护，“电压接线路TV”置0，屏中的出口跳、合闸压板均打开。
试验时若模拟接地故障，必须外接3Io回路接入。
RCS 902系列线路保护全部检验报告依据《继电保护和电网安全自动装置检验规程》（DL/T 995-2006）。
1检验前的准备工作1.1 定值通知单编号：_____________________1.2 继电保护装置铭牌标识表1 装置铭牌标识1.3试验仪器表2 试验仪器说明2二次回路检验2.1二次回路的完好及正确性检查（按照DL/T 995-2006标准的6.2.1、6.2.2和6.2.3的要求检查，特别注意外接3U0的极性及连接方式）检查及处理结果：_____________________________________________2.2二次回路绝缘检查按照DL/T 995-2006标准的6.2.4的要求绝缘检查，并可参考6.3.3中的检查方法，检查其中一组对地绝缘时，应将其它各组回路对地短接。
用1000V兆欧表测量绝缘，新安装时其阻值应大于10MΩ；定期检验时，其阻值应大于1MΩ。
表3 二次回路绝缘试验结果3装置外观检查检查及处理结果：____________________________________________4装置绝缘检查（注：按照DL/T 995－2006的6.3.3相关要求进行，定期检验时不进行此项检查）用500V兆欧表测量绝缘，其阻值应大于20MΩ。
表4 装置绝缘试验结果5逆变电源检查（1）直流电源输入由零缓慢上升至80%的额定直流电压时，逆变电源插件面板上的指示灯应亮。
检查结果：（2）固定直流电源输入为80%额定电压值，拉和直流开关，逆变电源应可靠起动。
检查结果：（3）逆变电源的各级输出电压检查表5 逆变电源输出检查结果记录（注：定期检验时，可只测量额定电压下的各级输出电压数值）6装置上电检查表6 装置上电检查结果记录7开关量输入回路检查（1）CPU1的信号类开入量检查表7 信号类开入量检查结果（CPU1）（2）CPU2的信号类开入量检查表8 信号类开入量检查结果（CPU2）8模数变换系统检验9.1 电流回路幅值检查（含零漂检查）二次额定电流I N＝__________表9 电流回路幅值检查结果记录（注：施加5I N和10I N时，时间一般不超过10秒）9.2 电压回路幅值检查（含零漂检查）表10 电压回路幅值检查结果记录9.3 模拟量输入的相位特性检查（注：在新安装投产检验时必须进行此项检查。
保护检验现场作业指导书RCS-901（902）微机线路保护山西省电力公司2004年12月目录一、适用范围---------------------------------------------------------------------------------二、引用标准---------------------------------------------------------------------------------三、检验人员职责---------------------------------------------------------------------------四、检验前的准备工作五、检验项目及作业程序---------------------------------------------------------------A、检验周期B、全部检验项目作业程序C、部分检验项目作业程序D、配合检验的其他项目及要求六、检验记录-----------------------------------------------------------------------------A、全部检验B、部分检验附件：检验流程图1、全部检验2、部分检验一、适用范围本指导书适用于RCS-901（902）微机线路保护装臵及相关回路的全部检验作业。
二、引用标准继电保护及电网安全自动装臵检验条例继电保护及电网安全自动装臵现场工作保安规定电业安全工作规程GB/T 15145 微机线路保护装臵通用技术条件DL 478 静态继电器及安全自动装臵通用技术条件GB 7261 继电器及继电保护装臵基本实验方法GB4858 电气继电器的绝缘试验GB2423 电工电子产品基本环境试验规程RCS-901（902）微机线路保护装臵说明书山西电网微机线路保护现场检验规程三、检验人员职责1．现场工作负责人职责1.1正确安全地组织工作。
1.2结合实际进行安全思想教育。
1.3检查工作票所列安全措施是否正确完备和值班员所做的安全措施是否符合现场实际条件。
1.4开工前召开班前会，向工作班成员交待安全措施和技术措施，明确工作地点、工作内容、工作分工、技术标准及检验质量要求，交待注意事项、危险点及防范措施。
1.5作为监护人，对检验工作的全过程进行安全和技术把关。
1.6检验工作结束后，及时召开班后会，进行本次检验工作的安全和技术总结。
2．现场安全责任人职责2.1检查运行值班员所做的安全措施是否正确完备，是否符合现场实际。
2.2检查工作班成员着装是否符合安规要求，检验工作所需安全工器具是否正确完备。
2.3开工前督促负责人开好班前会。
2.4督促工作班成员在工作中认真执行安规和现场安全措施，及时制止违章作业及违反安规、两票的行为。
2.5督促工作班成员严格执行检验规程及检验工作有关注意事项。
2.6工作结束后协同工作负责人开好班后会，做好本次检验的安全总结。
3．现场工作人员职责3.1服从工作负责人的工作分工安排。
3.2严格执行安规和现场安全措施，互相关心施工安全。
3.3严格执行本作业指导书，确保检验质量。
3.4及时向现场工作负责人、现场安全责任人反映检验工作中遇到技术和安全问题。
四、检验前的准备工作1．图纸、资料的准备准备与工作任务相关的图纸资料、最新定值通知单、上次检验报告、相关的设备说明书和检验规程等。
2．编制“三措”检验前，应根据检验项目编制组织措施、技术措施和安全措施。
3．检验工器具的准备3.1试验工作应注意选用合适的仪表。
整定试验所用仪表的精确度应为0.5级；测量继电器内部回路所用的仪表应保证不致破坏该回路参数值，如并接于电压回路上的，应用高内阻仪表；若测量电压小于1V，应用电子毫伏表或数字型电表；串接于电流回路中的，应用低内阻仪表；绝缘电阻测定，一般情况下用1000V摇表进行。
3.2 试验电流、电压的相对相位能在0°～360°范围内变化。
试验电压一般为三相四线制，试验电流一般可为单相式，但应具备通入三相的条件。
3.3试验回路的接线原则，应使加入保护装臵的电气量与实际情况相符合。
模拟故障的试验回路，应具备对保护装臵进行整组试验的条件。
4.工作现场要求4.1工作班成员要牢固树立“安全第一”的思想，严格执行“安规”、“两票”规定，确保人身和设备安全。
4.2工作负责人和运行值班员一道认真检查所做的安全措施是否符合现场实际，确认无误后双方在工作票上签名。
4.3开工前，工作负责人应明确一、二次设备的运行情况并向工作班成员进行安全和技术交底工作，明确工作内容和安全注意事项。
4.4认真填写“继电保护安全措施票”，并严格执行。
4.5现场作业人员着装必须符合有关规定，高空作业必须使用安全带，上下传递物品须用绳索传递，严禁抛掷物品。
4.6试验电源应在保护试验电源柜或者指定电源箱接取，严禁从运行设备上接取；施工用电动工具外壳应有可靠接地，防止漏电伤人。
4.7加强现场文明管理，人员应着装整齐，行为礼貌，现场标志明确，工器具摆放有序。
5．检验时的注意事项5.1断开直流电后才允许插、拨插件，插拔交流插件时应防止交流电流回路开路。
5.2检验中尽量不使用烙铁，如元件损坏等必须进行焊接时，要用内热式带接地线烙铁或烙铁断电后再焊接，替换的元件必须经老化筛选合格。
5.3打印机在通电状态下，不能强行转动走纸旋钮，走纸可通过打印机按键操作或停电后进行。
5.4用具有交流电源的电子仪器(如示波器、频率计等)测量电路参数时，电子仪器测量端子与电源侧绝缘必须良好，仪器外壳应与保护装臵在同一点接地。
规定有接地端的测试仪表，在现场进行检验时，不允许直接接到直流电源回路中，以防止发生直流接地。
5.5工作中严防运行的电流回路开路、电压回路短路。
5.6因检验需要临时短接或断开的端子、打开不经保护压板跳闸的连线，应做好安全措施并逐个记录，在试验结束后及时恢复。
5.7检验时要检查保护压板的投、退情况，注意做好安全措施，防止误起动失灵保护，防止误起、误碰运行设备，确保运行设备的安全运行。
5.8工作过程中发现疑问或异常应停止工作，待查明原因并解决后再进行下一步工作。
五、检验项目及作业程序A．检验周期1.1继电保护装臵新投入运行后的第一年内需进行一次全部检验。
以后，每6年进行一次全部检验，每年进行一次部分检验。
回路绝缘试验每年进行一次绝缘测定，每5年进行一次绝缘耐压试验。
利用装臵进行断路器跳闸合闸试验，一般每年不宜少于一次。
1.2继电保护机构可以根据装臵的质量、运行环境与条件，适当缩短其检验期限，此时应有目的、有重点选择检验项目。
1.3在一般情况下，建议线路保护装臵的定期检验尽可能配合在一次设备停电期间内进行。
同一元件的多套保护，如其全部检验不能安排在被保护元件停电期间进行，可安排在故障发生几率较小的季节轮流将每套装臵退出运行后进行。
1.4新安装臵的检验应按规定的全部项目进行。
定期检验中，若发现继电器动作特性不符合标准而进行检验时，检验部分的检验项目与新安装检验项目相同。
1.5凡装臵拒绝动作、误动作或动作原因不明时，均应根据事故情况，有目的地拟定具体检验项目及检验顺序，尽快进行事故后检验。
B．全部检验项目作业程序（一）、通用检查1、外观及接线检查1.1 检查保护装臵的硬件配臵，标注及接线等应符合图纸要求。
1.2 保护装臵各插件上的元器件的外观质量，焊接质量应良好，所有芯片应插紧。
1.3 检查保护装臵的背板接线是否有断线，短路，焊接不良等现象。
1.4装臵内跳线检查(列表记录)1.5 检查装臵外部电缆接线与设计相符，满足运行要求。
1.6二次设备及接线清扫、检查、紧螺丝。
2、绝缘电阻及耐压试验检验条件将保护装臵的交流、出口及电源插件插入机箱，拔出其余插件；将打印机与微机保护装臵断开；保护屏上各连片臵“投入”位臵；在保护屏端子排内侧分别短接交流电流和交流电压回路、保护直流回路、控制直流回路、信号回路的端子。
2.1 整个二次回路绝缘电阻测试用1000V摇表分别测量各组回路之间及各回路对地的绝缘电阻，绝缘电阻要求大于1MΩ。
2.2耐压试验拔出所有插件，对全部连接回路用工频1000V进行 1分钟耐压试验。
当绝缘电阻高于1MΩ时，允许暂用2500V摇表测试绝缘电阻的方法代替。
3、逆变电源的检查3.1 直流电源缓慢上升时的自启动性能检验插入全部插件，合上保护装臵直流电源开关，试验直流电源由零缓慢升至80%额定电压（即176V），此时装臵的“运行”灯亮。
3.2 拉合直流电源时的自启动性能直流电源调至80%、110%额定电压（即176V、242V），断开、合上直流电源开关，装臵的“运行”灯亮。
（二）、RCS-901（902）保护装臵检验1、初步通电检验1.1 保护装臵的通电自检保护装臵通电后，先进行全面自检。
自检通过后，装臵的“运行”灯亮。
1.2 检验键盘在保护装臵正常运行状态下，按“”键，进入主菜单，选中“保护状态”子菜单，按“确认”键，而后分别操作“”、“”、“”、“”、“确认”及“复位”键，检验功能正确。
1.3 打印机与保护装臵的联机试验进行本项试验之前，打印机应进行通电自检，正确后将打印机与微机保护装臵的通信电缆连接好，给上打印机电源，保护装臵在运行状态下，按保护屏上的“打印”按钮，打印机便自动打印保护装臵的动作报告，定值报告，表明打印机与微机保护装臵联机成功。
1.4 软件版本和程序校验码的检查进入主菜单，移动光标至“程序版本”菜单，按“确认”键后，液晶屏依次显示出程序校验码和程序形成时间，核对程序校验码正确。
1.5 时钟的整定与校核1.5.1 时钟的整定保护装臵在“运行”状态下，按“↑”键进入主菜单后，移动光标至时钟整定，按“确认”键后进入时钟修改和整定状态，然后进行年、月、日、时、分、秒的时间整定，正确。
1.5.2 时钟的失电保护功能检验时钟整定好以后，通过断、合逆变电源开关的方法，检验在直流消失一段时间的情况下，走时仍准确，正确。
2、开关量输入回路检验要求带全部回路及作用元件一起试验，禁止用短接某些回路或元件的方法检查开入回路。
3、模数变换系统检验从保护端子排上的端子通入电流I A、I B、I C、I N，在端子上加电压U A、U B、U C、Ux，检验三相电压和三相电流及线路电压的采样精度，并采用模拟故障的方法校验3I0。
这时，保护装臵进入“保护状态”菜单后，再分别进入“1：DSP采样值”，“2：CPU采样值”子菜单，进行三相电流(I A、I B、I C)和三相电压(U A、U B、U C)值的检验，要求保护装臵的采样值与外部表计值的误差应小于5%。
4、定值整定根据定值通知单（通知单号）进行整定。
打印定值并与通知单核对。
