110KV微机线路保护实验报告
- 格式:xls
- 大小:43.50 KB
- 文档页数:3
风电场110kV升压站

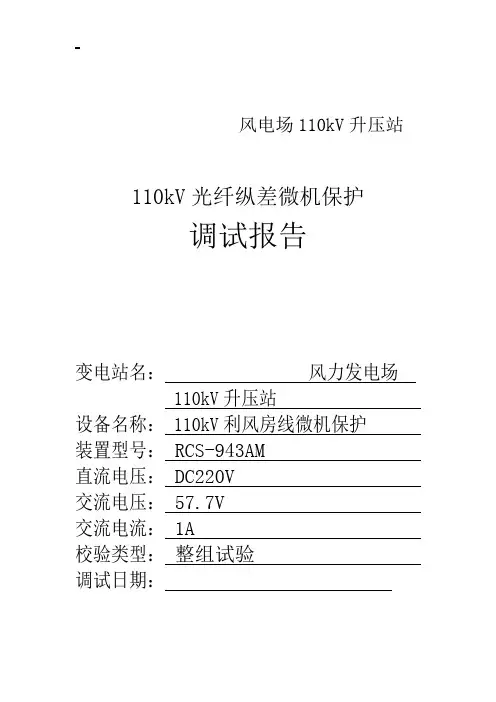

110kV光纤纵差微机保护
调试报告
变电站名:风力发电场
110kV升压站
设备名称: 110kV利风房线微机保护
装置型号: RCS-943AM 直流电压: DC220V 交流电压: 57.7V 交流电流: 1A 校验类型:整组试验
调试日期:
一、外观检查:
装置外观无破损、划伤,机箱及面板表面处理,喷涂均匀,字符清晰,紧固件无破损,安装牢固。
各回路对地及相互间绝缘电阻≥20MΩ。
二、上电检查:
1.各插件外观焊接良好,所有芯片插接紧。
2.液晶显示正常,按键灵活,版本号:
3.00,校验码:EF51。
3.装置外形端正,无损坏和变形现象。
4.保护装置的各部件固定良好,无松动现象。
三、零漂及采样线性度检查:
1.零漂:
2.采样线性度:
四、保护定值校验
3. 零序保护(Ⅰ段定值5A时间:0s Ⅱ段定值4A时间0.5s
4. TV断线过流保护(定值2A时间:0.5s)
五、整组试验
1. 整组动作时间测量
六、使用仪器:
广东昂立ONLLY-AD461微机继电保护测试仪
ZC-7型1000V兆欧表 FLUKE-15B数字式万用表
七、结论:试验合格,具备投运条件
试验负责人:试验人员:。
110KV及以下线路微机保护装置调试的安全及技术措施一、110KV及以下微机保护装置调试工作前的准备1、检修作业5天前做好检修准备,并在检修作业前2天提交相关工作申请。
准备工作主要包括检查设备状况、反措计划的执行及设备的缺陷统计等。
2、根据本次校验的项目,组织作业人员学习作业指导书,使全体作业人员熟悉作业内容、进度要求、作业标准、安全注意事项。
3、开工前一天,准备好作业所需的仪器仪表、相关材料、工器具。
要求仪器仪表、工器具应试验合格,满足本次作业的要求,材料应齐全。
仪器仪表:1000V摇表、微机继电保护测试仪、钳形相位表、数字万用表工器具主要包括个人工具箱、(模拟断路器)4、最新定值单、相关图纸、上一次的试验报告,技术资料(图纸、技术说明书、使用说明书、校验规程,要求图纸及资料应与现场情况保持一致5、准备安全控制卡、工作票二、安全技术措施(以下分析基于110KV 及以下线路微机保护装置调试现场功能工作危险点及控制)(一)人身触电1、防止误入带电间隔:熟悉工作地点、带电部位,设立运行标志、地线、安全围栏2、试验仪器电源的使用:必须装有漏电保安器,工具包绝缘、至少两人进行,一人操作、一人监护,禁止从运行设备上取电源。
3、保护调试及整组试验:工作人员之间应相互配合,通电、摇绝缘、传动开关负责人之间做好联系。
(二)防“三误”事故的安全技术措施1、执行安全措施票(安全控制卡)2、不允许在未停运的保护装置上进行试验和其他测试工作。
3、不允许用卡继电器触点、短路触电等人为手段作为保护装置整组试验。
4、现场工作使用的图纸的正确性、唯一性及修改二次回路的流程及相应的传动检查方案5、记录开工前状态(压板、保险、把手)做措施(电流、电压、故障录波、通讯接口)验电验地、清扫紧固、核对端子排接线、整定定值、测量压板电位、电压切换试验、盘上盘下电阻试验、摇绝缘、测正负之间电阻、恢复措施。
“不能以传动代替查线、也不能以查线代替传动”。

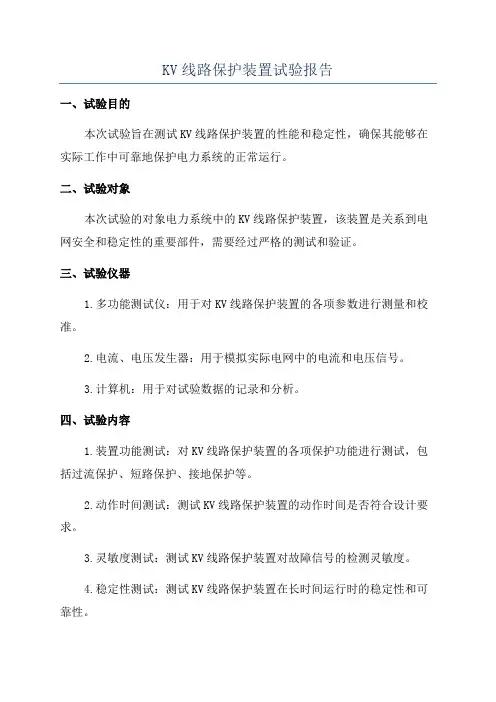

KV线路保护装置试验报告一、试验目的本次试验旨在测试KV线路保护装置的性能和稳定性,确保其能够在实际工作中可靠地保护电力系统的正常运行。
二、试验对象本次试验的对象电力系统中的KV线路保护装置,该装置是关系到电网安全和稳定性的重要部件,需要经过严格的测试和验证。
三、试验仪器1.多功能测试仪:用于对KV线路保护装置的各项参数进行测量和校准。
2.电流、电压发生器:用于模拟实际电网中的电流和电压信号。
3.计算机:用于对试验数据的记录和分析。
四、试验内容1.装置功能测试:对KV线路保护装置的各项保护功能进行测试,包括过流保护、短路保护、接地保护等。
2.动作时间测试:测试KV线路保护装置的动作时间是否符合设计要求。
3.灵敏度测试:测试KV线路保护装置对故障信号的检测灵敏度。
4.稳定性测试:测试KV线路保护装置在长时间运行时的稳定性和可靠性。
五、试验步骤1.对KV线路保护装置进行预热,确保其处于正常运行状态。
2.使用电流、电压发生器生成各种电流和电压信号,对KV线路保护装置的各项保护功能进行测试。
3.记录并分析试验数据,对KV线路保护装置的性能和稳定性进行评估。
4.综合评估试验结果,给出合格或不合格的结论。
六、试验结果1.装置功能测试:通过对KV线路保护装置的各项保护功能测试,发现其能够准确、快速地对电网中的故障进行保护,具有良好的功能性。
2.动作时间测试:KV线路保护装置的动作时间均符合设计要求,在规定的时间内完成对故障信号的检测和处理。
3.灵敏度测试:KV线路保护装置对故障信号的检测灵敏度较高,能够准确地识别电网中的故障。
4.稳定性测试:在长时间运行的测试中,KV线路保护装置表现稳定,未出现异常情况。
七、结论根据本次试验的结果评估,KV线路保护装置经过严格的测试和验证,性能稳定可靠,能够保护电力系统的正常运行。
建议在实际工作中加强对装置的监测和维护,确保其长期稳定运行。

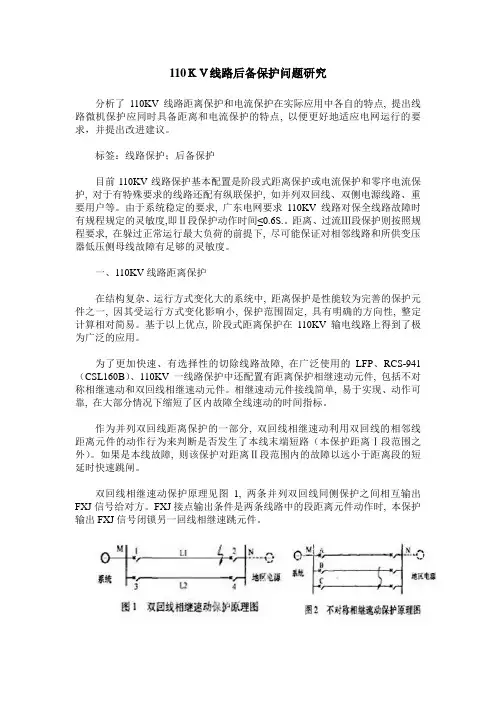

110KV线路后备保护问题研究分析了110KV线路距离保护和电流保护在实际应用中各自的特点, 提出线路微机保护应同时具备距离和电流保护的特点, 以便更好地适应电网运行的要求,并提出改进建议。
标签:线路保护;后备保护目前110KV线路保护基本配置是阶段式距离保护或电流保护和零序电流保护, 对于有特殊要求的线路还配有纵联保护, 如并列双回线、双侧电源线路、重要用户等。
由于系统稳定的要求, 广东电网要求110KV线路对保全线路故障时有规程规定的灵敏度,即Ⅱ段保护动作时间≤0.6S.。
距离、过流Ⅲ段保护则按照规程要求, 在躲过正常运行最大负荷的前提下, 尽可能保证对相邻线路和所供变压器低压侧母线故障有足够的灵敏度。
一、110KV线路距离保护在结构复杂、运行方式变化大的系统中, 距离保护是性能较为完善的保护元件之一, 因其受运行方式变化影响小, 保护范围固定, 具有明确的方向性, 整定计算相对简易。
基于以上优点, 阶段式距离保护在110KV输电线路上得到了极为广泛的应用。
为了更加快速、有选择性的切除线路故障, 在广泛使用的LFP、RCS-941(CSL160B)、110KV一线路保护中还配置有距离保护相继速动元件, 包括不对称相继速动和双回线相继速动元件。
相继速动元件接线简单, 易于实现、动作可靠, 在大部分情况下缩短了区内故障全线速动的时间指标。
作为并列双回线距离保护的一部分, 双回线相继速动利用双回线的相邻线距离元件的动作行为来判断是否发生了本线末端短路(本保护距离Ⅰ段范围之外)。
如果是本线故障, 则该保护对距离Ⅱ段范围内的故障以远小于距离段的短延时快速跳闸。
双回线相继速动保护原理见图1, 两条并列双回线同侧保护之间相互输出FXJ信号给对方。
FXJ接点输出条件是两条线路中的段距离元件动作时, 本保护输出FXJ信号闭锁另一回线相继速跳元件。
双回线相继速动的动作条件是①距离Ⅱ段动作②收到相邻线的FXJ信号, 其后FXJ信号消失③距离Ⅱ段继电器经小延时不返回。
第3节110KV线路保护的保护配置我国110KV的电力网,都是直接接地的系统。
所谓直接接地系统,是指在该电网中任一点的综合零序阻抗小于或者等于同一点综合正序阻抗的三倍。
在直接接地网中,当发生接地故障时,会产生很大的接地故障电流,因此,需要配置作用于跳闸的、切除相间短路故障和接地故障的继电保护装置。
线路继电保护的配置原则,在原水利部颁发的《继电保护和安全自动装置技术规程SD6—83》中已有明确规定。
以下就各类保护装置的特点分别予以论述。
1、光纤保护光纤作为继电保护的通道介质,具有不怕超高温与雷电电磁干扰、对电场绝缘、频带宽和衰耗底等优点。
而电流差动保护原理简单,不受系统振荡、线路串补电容、平行互感、系统非全相运行、单侧电源运行方式的影响,差动保护本身具有选相能力,保护动作速动快,最适合作为主保护。
近年来,光纤技术、DSP技术、通信技术、继电保护技术的迅速发展为光纤电流差动保护的应用提供了机遇。
1 光纤保护的基本方式及其特点光纤保护目前已在国内部分地区得到较为广泛的使用,对已投入运行的光纤保护,按原理划分,主要有光纤电流差动保护和光纤闭锁式、允许式纵联保护两种。
1.1光纤电流差动保光纤电流差动保护是在电流差动保护的基础上演化而来的,基本保护原理也是基于基本电流定律,它能够理想地使保护实现单元化,原理简单,不受运行方式变化的影响,而且由于两侧的保护装置没有电联系,提高了运行的可靠性。
目前电流差动保护在电力系统的主变压器、线路和母线上大量使用,其灵敏度高、动作简单可靠快速、能适应电力系统震荡、非全相运行等优点,是其他保护形式所无法比拟的。
光纤电流差动保护在继承了电流差动保护优点的同时,以其可靠稳定的光纤传输通道,保证了传送电流的幅值和相位正确可靠地传送到对侧。
时间同步和误码校验问题,是光纤电流差动保护面临的主要技术问题。
在复用通道的光纤保护上,保护与复用装置时间同步的问题,对于光纤电流差动保护的正确运行起到关键的作用,因此目前光纤差动电流保护都采用主从方式,以保证时钟的同步;由于目前光纤均采用64Kbit/s数字通道,电流差动保护通道中既要传送电流的幅值,又要传送时间同步信号,通道资源紧张,要求数据的误码校验位不能过长,这样就影响了误码校验的精度。
第1章继电保护电力是当今世界使用最为广泛、地位最为重要的能源。
但是,电力系统的组成元件数量多,结构各异,运行情况复杂,覆盖的地域辽阔。
因此,受自然条件、设备及人为因素的影响,可能出现各种故障和不正常运行状态。
需要有专门的技术为电力系统建立一个安全保障体系,其中最重要的专门技术之一就是继电保护技术。
电力系统的飞速发展对继电保护不断提出新的要求,电力系统的运行要求安全可靠、电能质量高、经济性好。
1.1 什么是继电保护继电保护是指研究电力系统故障和危及安全运行的异常工况,以探讨其对策的反事故自动化措施。
因在其发展过程中曾主要用有触点的继电器来保护电力系统及其元件(发电机、变压器、输电线路、母线等)使之免遭损害。
电力系统继电保护是在全系统围,按指定分区实时的检测各种故障和不正常运行状态,快速及时地采取故障隔离或告警等措施,以求最大限度地维持系统的稳定,保持供电的连续性,保障人身的安全,防止或减轻设备的损坏继电保护装置,是指装设于整个电力系统的各个元件上,能在指定区域快速准确地对电气元件发出的各种故障或不正常运行状态作出反应,并按规定时限动作,时断路器跳闸或发出告警信号的一种反事故自动装置。
继电保护装置的基本任务是:(1)自动、迅速、有选择地将故障元件从电力系统中切除并最大限度地保证其他无故障部分恢复正常运行;(2)能对电气元件的不正常运行状态作出反应,并根据运行维护规和设备承受能力动作,发出告警信号,或减负荷,或延时跳闸;总之,继电保护技术是电力系统必不可少的组成部分,对保障系统安全运行,保证电能质量,防止故障扩大和事故发生,都有极其重要的作用。
1.2 继电保护的发展继电保护技术是随着电力系统的发展而发展的,它与电力系统对运行可靠性要求的不断提高密切相关。
熔断器就是最初出现的简单过电流保护,时至今日仍广泛应用于低压线路和用电设备。
由于电力系统的发展,用电设备的功率、发电机的容量不断增大,发电厂、变电站和供电网的结线不断复杂化,电力系统中正常工作电流和短路电流都不断增大,熔断器已不能满足选择性和快速性的要求,于是出现了作用于专门的断流装置的过电流继电器。
110KV线路保护装置实验报告
电站名称:中卫第二十八光伏电站设备名称:仁光Ⅰ线111 实验人员:实验性质:新安装
实验日期:2016.12.14 审核人员:
实验单位:青海蒙汉电气技术有限公司
仁光Ⅰ线111保护实验报告
一、微机保护的基本信息
二、外观检查
三、装置通电检查
四、开入量检查
根据装置原理接线图给各开入量输入端子分别加正电源。
此时应有对应开入量变化的显示输出。
测试结果:
五、零漂检查
交流电流电压回路不加入交流量,观察装置刻度的检查值。
每回路零漂应在-0.1~+0.1范围内。
检查结果:(误差在允许范围内)
六、电压电流采样检验
1、通入三相交流电流电压,查看装置各通道的采样值与实验仪加入量是否一致。
七、开出传动实验
1.差动保护功能校验:
(1)分相电流差动校验
(2)零序电流差动检验
2.距离保护校验仅投距离保护压板
3.零序过流保护
断线过流保护
九、操作箱校验
1.操作箱功能测试
十、二次回路反措执行情况检查
十一、保护整租实验(投重合闸,带开关传动)
十二、保护联调
1.两侧采样检查
2、光差保护联调实验
十三、信号回路检查
十四、极性、变比实验
1.以母线指向线路为正,A/B/C三相各绕组极性、变比如下。
110kv变电站实习报告110kV变电站是电力系统中重要的组成部分,具有将电能从高压输电线路转变为低压供电系统的功能。
在我的实习期间,我有机会深入了解并参与了110kV变电站的运行和维护工作。
以下是我对于该变电站的实习报告,包括对其运行原理和维护工作的详细分析。
首先,110kV变电站的主要功能是将来自输电线路的高压电能转变为适合配电系统使用的低压电能。
它包括诸多设备和元件,如变压器、断路器、隔离开关、继电保护装置等。
在110kV变电站中,我们了解到变压器是其中最重要的设备之一。
变压器的作用是通过电磁感应原理将高压电能转换为低压电能,以满足不同电压等级的输电和供电需求。
变压器内部的铁芯和线圈构成了主要的磁路。
通过调整线圈的匝数比例,变压器可以实现升降压的功能。
在变压器的运行过程中,我们要特别关注温度、绝缘和冷却系统等因素,确保其可靠运行和安全性能。
除了变压器,断路器是110kV变电站中另一个重要的设备。
断路器主要用于控制和保护电力系统。
在发生故障时,断路器可以迅速切断电路,以避免电器设备受损或引发事故。
我们在实习期间参与了断路器的检修和保养工作,包括清洁触头、检查联锁装置和测试保护功能等。
在110kV变电站中,还有许多其他设备和元件需要维护和管理,例如隔离开关、继电保护装置和电子监控系统等。
隔离开关用于电路的分离和维护工作,继电保护装置用于监测电力系统的状态并采取保护措施,而电子监控系统则用于实时监测和控制变电站的运行状态。
在我的实习期间,我了解到110kV变电站的维护工作是十分重要和复杂的。
每日的例行检查、定期的设备维护、定期的检修计划以及紧急维修工作都需要及时而专业地完成。
维护工作的目的是确保变电站的正常运行和安全性能,避免因设备故障而引发的事故和停电。
总结起来,110kV变电站是电力系统中不可或缺的重要组成部分。
通过变压器、断路器和其他设备,变电站实现了高压电能向低压供电系统的转换,并保障了电力系统的正常运行和安全性能。
110kV线路保护装置检测报告
保护装置型号:
制造厂家:
试验日期:年月日温度:℃湿度: % 检验装置:
2、绝缘检查
3、电源检查
3.2空载状态下检测
3.3正常工作状态下检测
6、输入接点测试
7、输出接点测试
7.3、关掉装置直流电源,装置发报警闭锁信号
8、模数变换系统检验
8.1、零漂检查
8.2线性度检查
8.3、模数变换系统相位检查
9、保护功能校验
9.3、零序保护整组模拟试验
9.5、电流差动保护整组模拟试验(试验时用尾纤短接通道,通道自环控制字设为 1)
9.8、相电流过负荷
整定值:I= A t= s
9.9、TA/TV断线试验是否正确:正确
13、结论:该保护装置经检验合格。
线路测控单元
测试项目:
1、电流遥测量检查:二次加电流5A(CT: /5)。
效验码:
(2)开出检查:合格
4.开入开出接点检查(1)开入检查
3.绝缘摇测试验(使用1000V摇表对地摇测,单位为M Ω)
(2)精度检查(电流单位为A,电压单位为V)模拟正常运行情况,所加电压57.74,电流为5A。
2.零漂及精度检查
(1)零漂检查(电流单位为A,电压单位为V)(7)装置电源空开型号:B4DC 操作电源空开型号:
B4DC
交流电压空开型号:B2
(1)装置面板无划痕、无损坏、机箱固定牢国可靠、无明显变形现象;(2)面板按键灵活,液晶显示完好,面板指示灯指示正确;
(3)后排端子接线正确、无松脱,保护装置的背板接线无松脱、无断线;(4)各插件上的元器件外观完好,印刷电路无烧毁现象,芯片插紧可靠;(5)各插件位置正确,固定良好、无松动现象;(6)装置型号:
软件版本:RCS-941A
V2.00
4F69110KV微机线路保护实验报告
回路名称:110KV代卫线151实验日期:2008.03.07
1.装置一般性检查
5.保护定值校验
(1)接地距离
定值:ZZD1=2Ω,ZZDP2=4Ω,ZZDP3=6Ω,T2PZD=0.5S,T3PZD=1.5S。
(2)相间距离
定值:ZZD1=2Ω,ZZDPP2=4Ω,ZZDPP3=6Ω,T2PPZD=0.5S,T3PPZD=1S
(3)零序保护
定值:I01=6A,I02=4A,I03=2A,I04=1.2,T02=0.5S,T03=1S,T04=2S。
(4)相电流过负荷
相电流过负荷定值=5A,TGFH=5S。
(5)TV断线过流
定值:IVTDX1=2A,TTVDX1=0.5S,ITVDX2=1.5A,TTVDX2=1S。
(6)重合闸及后加速
定值:重合闸时间TCHZD=2S。
模拟C相永久性短路故障使零序Ⅲ段动作,重合闸及后 加速动作,开关跳闸后重合成功,再加速跳开。
动作时间如下:
6.低电压跳合闸试验
7.二次查线:正确
8.整组传动试验
(1)分别模拟A、B、C相永久性接地故障,保护动作正确,开关跳闸后重合成功,
再加速跳开。
(2)分别模拟AB、BC、CA相间瞬时短路,保护动作正确,开关跳闸后重合成功。
(3)模拟手动合闸到三相短路时,开关跳闸后不重合。
9.保护检验结论:
试验人员:试验负责人:。
