....35KV 微机线路保护原理说明书1 35kV 线路保护配置及功能本保护装置是以三段式方向过电流保护；零序电流保护；小电流接地选线；三相一 次重合闸（检无压或检同期可选）和后加速；低频减载；PT 断线检测及 PT 断线闭锁方 向或保护；说明了 35KV 微机线路保护的主要原理、硬件部分和软件部分的构成。
2 35KV 线路保护的主要原理2.1 三段式过电流保护原理输电线路发生短路时，相电流突然增大，线电压降低，当故障线路上的相电流大于 某一个规定值，同时保护安装处母线电压小于某一个规定值时，保护将跳开故障线路上 的断路器而将故障线路断电，这就是过电流保护的工作原理。
其中，规定值就是过电流保护的动作电流，它是能使电流保护动作的最小电流，通常用 IDZ 表示。
过电流保护在35KV 及以下的输电线路中被广泛应用。
下面对三段式过电流保护分别予以介绍：（1）无时限的电流速断保护（电流Ｉ段保护）我们以图 2.2 中单侧电源网络中输电 线路 AB 上所装设的电流保护来分析电流保护的原理。
在图 2.2 中，为了反映全线路的 短路电流，设 AB 线路的电流保护装于线路始端母线Ａ处，在图上叫做电流保护 1，显然电流保护 1 要可靠动作，它的动作值 IDZ 必须选择小于或等于保护围可能出现的最小短路电流。
在图 2.2 中，假设 AB 线路上 d1 点发生三相短路，则线路上的短路电流为：I (3) dEZSZd（2-1）其中， E 是电源系统相电势， ZS 是电源系统阻抗， Zd 是故障点到保护安装处之问的阻抗，由式(2-1)可以看出，当系统电压一定的时候，短路电流的大小与系统阻抗和短路点的位置及短路类型有关，系统阻抗是由运行方式决定的，在最大运行方式下 ZS 取..........图 2.2 单侧电源网络中电流保护原理图最小值，在最小运行方式下 ZS 取最大值，在实际中，一般来说系统在最大运行方式下三相短路电流最大，称此为保护的最大运行方式，系统在最小运行方式下两相短路电流 最小，称此为保护的最小运行方式。

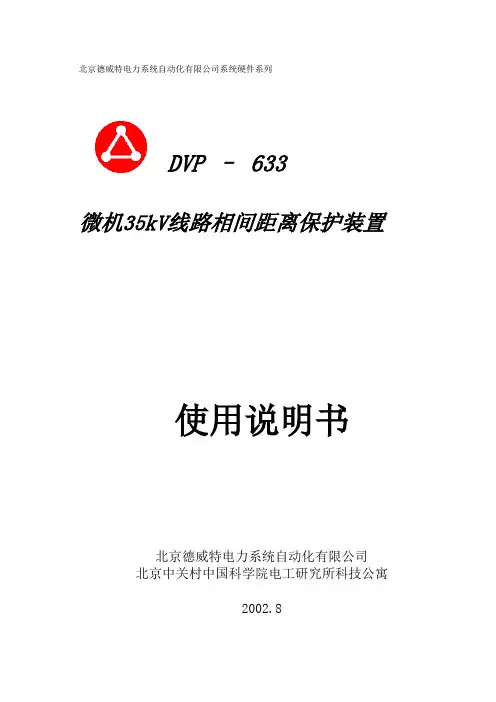

北京德威特电力系统自动化有限公司系统硬件系列DVP – 633微机35kV线路相间距离保护装置使用说明书北京德威特电力系统自动化有限公司北京中关村中国科学院电工研究所科技公寓2002.8目录1.本保护装置的适用范围 (3)2.装置的功能及特点 (3)2.1装置的主要特点 (3)2．2装置配备的保护及保护原理 (4)3.技术数据 (6)4.结构说明 (8)4.1装置组成 (8)4.2安装与开孔 (9)5.保护装置的原理图与装置端子接线说明 (9)5.1保护装置的原理图 (9)5.2装置端子图及接线说明 (10)6. 数码管的六种显示及按键的使用说明 (13)6.1数码管的六种显示 (13)6.2按键使用说明: (13)6.2.1输入密码的方法: (13)6.2.2输入修改保护定值的方法: (13)6.2.3打开与关闭保护软压板的方法: (14)6.2.4搜索的三种方法(适用于定点显示和进入定值区的显示): (14)6.3几种显示列表: (14)6.3.1正常循环显示（供运行人员使用） (14)6.3.2定点显示(供运行人员或调试人员用) (14)6.3.3定值显示修改 (16)6.3.4跳闸及报警信号指示 (17)7.调试大纲(适用于现场调试人员及检修维护人员) (17)7.1查看、输入或修改保护定值: (17)7.2开关量的检查 (17)7.3遥控分合闸继电器出口检查 (17)7.4保护继电器的出口检查 (18)7.5模拟量输入检查及精度检查 (18)7.6重合闸试验 (19)7.7距离保护试验 (19)7.8过流保护试验 (19)7.9PT回路断线报警 (20)7.10动作时间测试 (20)7.11CAN网的连接 (20)7.12．更换插件注意事项 (21)8.运行人员注意事项及要求 (21)9.检修及维护: (21)10怎样调节模拟量 (21)11．订货须知 (23)1.本保护装置的适用范围DVP－633用于35KV输电线路,完成三段式相间距离和重合闸保护功能，保护装置由监控和保护两套完全独立的系统共同构成35KV线路成套保护。
高压微机线路保护员工培训讲义目录1. 继电保护基本概念 (1)1.1继电保护在电力系统中的作用 (1)1.2对电力系统继电保护的基本要求 (2)1.3输电线路继电保护 (3)2. 微机保护的硬件和软件系统 (5)2.1微机保护的硬件系统 (5)2.1.1 模拟量数据采集系统 (6)2.1.2 开关量的输入输出系统 (8)2.2微机保护的软件系统 (10)2.2.1 软件主程序结构 (10)2.2.2 保护继电器算法 (11)2.2.3 对称分量法简介 (16)2.3RCS-900线路保护装置的硬件说明 (17)2.3.1 电源插件(DC) (17)2.3.2 交流输入插件（AC） (19)2.3.3 操作回路插件SWI（以RCS-941为例） (20)2.3.4 显示面板（LCD） (21)2.3.5 其它插件 (21)3．RCS-900系列线路保护装置继电器的工作原理 (22)3.1动作继电器 (22)3.1.1 阻抗继电器 (22)3.1.2 工频变化量距离继电器 (31)3.1.3 工频变化量方向继电器(ΔF+，ΔF-) (37)3.1.4 零序方向继电器 (40)3.1.5 电流差动继电器 (42)3.2协同动作继电器工作的辅助继电器 (47)3.2.1 装置总起动元件 (47)3.2.2 电压断线闭锁元件 (49)3.2.3 交流电流断线判断元件 (50)3.3线路自动重合闸 (50)3.3.1 自动重合闸的作用及应用 (50)3.3.2 自动重合闸的工作方式及动作过程 (51)3.3.3 自动重合闸的起动方式 (52)3.3.4 重合闸的前加速和后加速 (53)3.3.5 重合闸的充电与闭锁 (54)4. RCS-900纵联保护 (58)4.1绪论 (58)4.1.1 通道类型 (58)4.1.2 信号的种类 (60)4.2闭锁式纵联保护 (61)4.2.1 闭锁式纵联保护基本原理 (61)4.2.2 闭锁式纵联保护的逻辑关系 (62)4.2.3 闭锁式纵联保护的重点问题 (62)4.3允许式纵联保护 (67)4.3.1 允许式纵联方向、距离保护 (67)4.3.2 允许式纵联保护的重点问题 (69)4.4纵联保护通道 (72)4.4.1 高频通道 (72)4.4.2 专用收发讯机 (73)4.4.3 光纤通信接口装置 (76)4.4.4 光电转换接口装置 (76)4.4.5 MUX-31通道切换装置 (77)4.4.6 光纤通信接口装置的使用连接图 (77)1. 继电保护基本概念1.1 继电保护在电力系统中的作用图1-1电力系统单线接线图电厂变电所地理分散的发电厂通过输电线路、变压器和变电所等相互连接形成电力系统，它包括发电、输电、配电、用电等4个环节。
![RD300系列 微机保护技术说明书[新版300]](https://uimg.taocdn.com/39f5ad41c850ad02de80415a.webp)

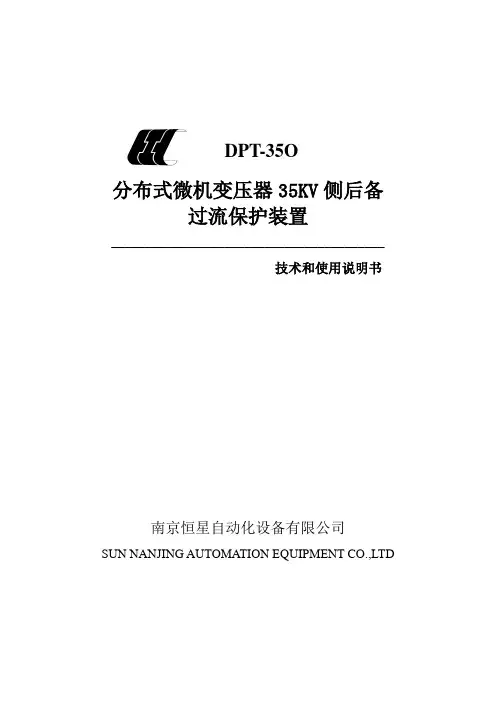

DPT-35O分布式微机变压器35KV侧后备过流保护装置_________________________________________技术和使用说明书南京恒星自动化设备有限公司SUN NANJING AUTOMATION EQUIPMENT CO.,LTD南京恒星自动化设备有限公司版权所有2008.01（V1.01）本说明书适用于DPT-35O保护装置，V2.10版本本说明书和产品今后可能会有小的改动，请核对实际产品与说明书的版本是否相符。
目录1．概述 (4)1．1 DP系列产品概述 (4)1．2 应用范围 (4)1．3 保护配置 (4)1．4性能特征 (4)1．5规范性引用文件 (5)2．技术条件 (6)2．1环境条件 (6)2．2电源 (7)2．3 交流回路 (7)2．4过载能力 (7)2．5装置的主要功能 (8)2．6主要技术性能指标 (8)2．7测量元件 (9)3．工作原理 (10)3．1主要保护工作原理 (10)3．1．1 复合电压过流保护 (10)3．1．2负序电压启动负序过流保护 (11)3．1．3 零序过压保护 (11)3．1．4 过负荷保护 (11)3．1．5 电压回路断线监视回路 (12)4．辅助功能 (12)4．1定值组切换 (12)4．2 测量 (12)4．3 对开关的控制 (13)4．4 事故记录 (13)4．5 故障录波 (13)4．6 事件记录 (13)5．面板及操作 (14)5．1面板说明 (14)5．1．1面板图 (14)5．1．2面板按键说明 (15)5．1．3指示灯说明 (16)5．1．4操作箱的使用 (16)5．2键盘操作 (16)5．3界面内容 (16)5．3．1默认界面 (16)5．3．2目录界面 (16)5．3．3监测界面 (17)5．3．4系统界面 (17)5．3．5控制界面 (17)5．3．6整定界面 (17)5．3．7设置界面 (18)5．3．8记录界面 (18)5．3．9校准界面及调试界面 (18)5．3．10重要数据浏览界面 (18)6.安装与对外接线 (18)6．1 开箱与安装 (18)6．1．1 开箱和包装 (18)6．1．2 安装现场要求 (18)6．1．3 安装尺寸 (19)6．1．4 保护和系统接地 (19)6．2 连接 (21)6．2．1 连接测量和辅助回路 (21)6．2．2 连接电源 (21)6．2．3 连接开关量输入 (21)6．2．4 连接通讯口1 (21)6．2．5 连接亮屏控制 (21)6．2．6 面板LED平面发光管的使用 (22)6．2．7 电源模块脉冲输入设置说明 (22)附录一．信息表 (23)附录二．DPT-35O保护装置逻辑框图 (34)附录三．DPT-35O保护装置开出原理图 (34)附录四．DPT-35O保护装置对外接线原理图 (34)DPT-35O分布式微机变压器35KV侧后备过流保护装置1．概述1．1 DP系列产品概述DP系列的保护在开发时借鉴了当前国内外同类产品的成熟经验，并根据我国电力系统运行的实际要求，以及数字式保护今后的发展趋势，在制定设计方案时要求做到：●满足变电站综合自动化的要求，有按标准规约制定的网络接口，所有保护的运行数据能够在数据总线上交流，配合监控软件可以组成变电站自动化系统。

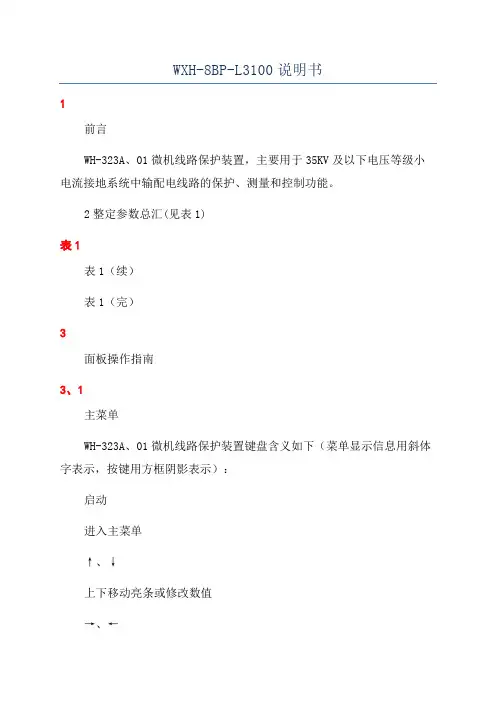

WXH-8BP-L3100说明书1前言WH-323A、01微机线路保护装置，主要用于35KV及以下电压等级小电流接地系统中输配电线路的保护、测量和控制功能。
2整定参数总汇(见表1)表1表1（续）表1（完）3面板操作指南3、1主菜单WH-323A、01微机线路保护装置键盘含义如下（菜单显示信息用斜体字表示，按键用方框阴影表示）：启动进入主菜单↑、↓上下移动亮条或修改数值→、←左右移动亮条确认确认操作退出返回到上一级菜单，直至退出主菜单复位使装置重新启动复归手动复归灯光及信号具体操作如下：按启动键进入主菜单，液晶显示菜单结构如下：模块号设置监控参数设置保护定值设置相差显示监测显示报文显示开关操作开出传动修改密码滚屏显示，按↑、↓键移动亮条，选择菜单项，然后按确认键确认。
显示屏的右下角有一闪动的光标，指示上下方是否还有菜单信息。
菜单项如需输入密码时，要输入除复位键以外的其他键组成的六位密码，如果输入密码错误时提示“密码错误请退出”，输入密码正确时，进入相应菜单项的子菜单。
输入密码时“按键”与“数字”的对应关系为：启动键对应数字1确认键对应数字5↑键对应数字2→键对应数字6退出键对应数字3↓键对应数字8←键对应数字4复归键对应数字93、2模块号设置在主菜单上选择〖模块号设置〗选项（将亮条移至〖模块号设置〗选项，按确认键），输入密码后即可进入〖模块号设置〗子菜单，显示如下：模块号01首先按确认键，待字符闪动以后按→、←键选择要修改个位还是十位，按↑、↓键修改数值，设置结束后按确认键确认。
在设置过程中如想取消设置，按退出键即可。
模块号设置范围为160。
注：用户不可随意更改装置的模块号。
3、3监控参数设置在主菜单上选择〖监控参数设置〗选项，进入〖监控参数设置〗子菜单，显示如下：PTCT变比设置电度变比设置电度初值设置3、3、1PTCT变比设置选择〖PTCT变比设置〗选项，显示如下：保护PT0000测量CT0000零序PT0000零序CT0000对侧PT0000设置确认按↑、↓键移动亮条选择设置项，然后确认。
继保35kv线路三段式电流保护课程设计35kV线路三段式保护是指将一条35kV输电线路分为三个保护段，每个保护段具备相应的电流保护功能。
这种保护方式可以提高线路的安全性和可靠性，及时发现和隔离线路故障，保护线路设备不受损坏，确保供电可靠性。
本文将为大家介绍35kV线路三段式电流保护的基本原理、主要组成部分、工作方式以及相关设计参考内容。
一、基本原理35kV线路三段式电流保护是基于不同电流下的线路工作特点设计的。
将线路划分为三个保护段，根据线路故障的发生位置和类型，每个保护段可以独立而又协同地对故障进行保护，实现快速定位和隔离故障。
二、主要组成部分1. 电流互感器：用于测量线路中的电流值，并将其转化为与线路电流成正比的低电流值。
通常采用非电气化、无饱和材质的电流互感器。
2. 故障指示器：当线路故障时，故障指示器会发出信号，用于通知操作人员故障的发生位置，以便进行维修。
故障指示器可以采用声光报警装置。
3. 报警信号传输装置：用于将故障指示器发出的信号传输给操作中心或维修人员，以便及时采取措施解决问题。
4. 对故障段进行隔离的断路器：当出现故障时，断路器可以及时切断故障段，以保护线路设备和其他部分不受到故障的影响。
5. 保护终端：用于监测线路电流和相电压，并对故障进行判断和保护动作。
三、工作方式35kV线路三段式电流保护的工作方式如下：1. 检测：通过电流互感器对线路中的电流进行连续监测，并将监测数据传输到保护终端。
2. 比较：保护终端将测量到的电流值与预设的故障电流阈值进行比较，如果电流超过阈值，则判断为故障。
3. 定位：根据故障电流的大小和方向，确定故障位置所在的保护段。
4. 隔离：对故障段进行断路器的操作，切断故障径路，以保护线路设备和其他部分不受到故障的影响。
四、相关设计参考内容1. 选择适合的电流互感器：根据线路电流的大小和特点，选择合适的电流互感器，保证测量的准确性和可靠性。
2. 设计电流故障阈值和动作时间曲线：根据线路的特点和运行要求，合理设置电流保护的动作值和时间曲线，以达到快速定位和隔离故障的目的。
35KV输电线路继电保护设计作者：鄢凯指导教师：陕春玲教学单位：三峡大学葛洲坝集团电力有限责任公司摘要：35KV输电线路继电保护主要是阶段式电流保护，即第Ⅰ段为电流速断保护，第Ⅱ段为限时电流速断保护，第Ⅲ段为过电流保护。
它以第Ⅰ段和第Ⅱ段作为主保护，以第Ⅲ段作为辅助保护。
当第Ⅰ、Ⅱ段灵敏系数不够时，可采用电流、电压联锁速段保护。
第Ⅰ段保护动作时间短，速动性好，但其动作电流较大，不能保护线路全长，保护范围最小;第Ⅱ段保护有较短的动作时限，而且能保护线路全长，却不能作为相邻元件的后备保护；第Ⅲ段保护的动作电流较前两段小，保护范围大，既能保护本线路的全长又能作为相邻线路的后备保护，灵敏性最好，但其动作时限较长，速动性差。
使用Ⅰ段、Ⅱ段、Ⅲ段组成的阶段式电流保护的主要优点是简单、可靠，并且在一般情况下能够满足快速切除故障的要求。
阶段式电流保护，在灵敏系数能满足要求时，用于35KV中性点非直接接地电网的线路上，作为相间短路的保护。
在35KV线路继电保护的设计中，还用到了单相接地保护，一般采用无选择性的绝缘监视信号装置。
关键词：35KV线路阶段式电流保护单相接地保护整定计算原理接线图评价及应用前言电力系统继电保护技术，是随电力系统的发展而发展起来的一门专业技术。
电力系统的发展，使发电设备容量和供电范围不断扩大，电压等级不断提高，电力系统的网络也越来越复杂。
这对于保证电力系统安全、可靠、稳定运动必不可少的继电保护技术，便提出了越来越高的要求，从而也就有了电力系统继电保护原理和装置从简单到复杂的发展过程。
再次我们所介绍的继电保护原理及装置主要用于35KV输电线路中。
35KV电力系统属中性点非直接接地系统，其中性点或经消弧线圈接地或不接地；对于相间短路和单相接地，由于接地电流小，三相电压仍能保持平衡，对用户没有很大的影响。
因此，单相接地保护一般动作于信号，但单相接地对人身和设备的安全产生危害时，就应动作于断路器跳闸，故均应装设相应的继电保护装置，一般由具有阶梯时限特性的多段式保护构成。
1装置简介PMF720L微机线路保护测控装置(以下简称装置)实现中低压线路的保护和测控功能,主要应用于35kV及以下电压等级的线路及馈出线。
可以直接安装在高压开关柜上,也可以组屏安装.1.1功能配置1.2 主要特点a.加强型单元机箱按抗强振动、强干扰设计,特别适应于恶劣环境,可分散安装于开关柜上运行。
b.集成电路全部采用工业品或军品,使得装置有很高的稳定性和可靠性。
c.采用32位高性能SoC嵌入式微机处理器,配置大容量的RAM和Flash memory;数据运算、逻辑处理和信息存储能力强,可靠性高,运行速度快。
d.采用高精度AD作为数据采集,数据采集每周24点,保护测量精度高。
e.采用图形液晶,全中文显示菜单式人机交互:可实时显示各种运行状态及数据,信息详细直观,操作调试方便。
f.可独立整定8套保护定值,定值区切换安全方便。
g.大容量的信息记录:可保存不少于80个最近发生的历史报告,可带动作参数,掉电保持,便于事故分析。
h.两路RS485通信接口,采用IEC60870-5-103规约;一路以太网口可与一个工程师站TCP103)和两个监控站(IEC60870-5-104)同时连接:组网经济、方便,可直接与微机监控或通通过通讯管理机联网通讯。
2技术指标2.1额定数据a.额定电源电压:直流或交流22V或直流110V(订货注明所选规格)b.额定交流数据:交流电压:100/√3V,100V交流电流:5A或1A(订货注明)零序电流1A额定频率50HzC.热稳定性:交流电压回路:长期运行 1.2Un交流电流回路:长期运行2In1s 40In零序电流回路:长期运行1A1s 40A2.2装置功耗a.交流电压回路:每相不大于1VA;b.交流电流回路:In=5A时每相不大于1VAIn=1A时每相不大于0.5VAc.零序电流回路;不大于0.5VA:d.保护电源回路:正常工作时,不大于12W;保护动作时,不大于15W2.3环境条件a.环境温度工作:-25℃~+55℃储存:-25℃~+70℃,相对湿度不大于80%,周围空气中不含有酸性、碱性或其它腐蚀性及爆炸性气体的防雨、防雪的室内;在极限值下不施加激励量,装置不出现不可逆转的变化,温度恢复后,装置应能正常工作。
首先.光纤差动保护的原理和一般的纵联差动保护原理基本上是一样的.都是保护装置通过计算三相电流的变化.判断三相电流的向量和是否为零来确定是否动作.当接在电流互感器的二次侧的电流继电器（包括零序电流）中有电流流过达到保护动作整定值是.保护就动作.跳开故障线路的开关。
即使是微机保护装置.其原理也是这样的。
但是.光纤差动保护采用分相电流差动元件作为快速主保护.并采用PCM光纤或光缆作为通道.使其动作速度更快.因而是短线路的主保护！另外.光纤差动保护和其它差动保护的不同之处.还在于所采用的通道形式不同。
纵联保护的通道一般有以下几种类型：1.电力线载波纵联保护.也就是常说的高频保护.利用电力输电线路作为通道传输高频信号；2.微波纵联保护.简称微波保护.利用无线通道.需要天线无线传输；3.光纤纵联保护.简称光纤保护.利用光纤光缆作为通道；4.导引线纵联保护.简称导引线保护.利用导引线直接比较线路两端电流的幅值和相位.以判别区内、区外故障。
差动保护差动保护是输入CT（电流互感器）的两端电流矢量差.当达到设定的动作值时启动动作元件。
保护范围在输入CT的两端之间的设备（可以是线路.发电机.电动机.变压器等电气设备）。
中文名差动保护外文名Differential protection目录1.1概述2.2原理3.3技术参数4.▪环境条件1.▪工作电源2.▪控制电源3.▪交流电流回路4.▪交流电压回路5.▪开关量输入回路1.▪继电器输出回路2.4功能3.5主要措施4.6缺点概述编辑电流差动保护是继电保护中的一种保护。
正相序是A超前B,B 超前C各是120度。
反相序（即是逆相序）是 A 超前C,C超前B 各是120度。
有功方向变反只是电压和电流的之间的角加上180度.就是反相功率.而不是逆相序[1]。
差动保护是根据“电路中流入节点电流的总和等于零”原理制成的。
差动保护把被保护的电气设备看成是一个节点.那么正常时流进被保护设备的电流和流出的电流相等.差动电流等于零。
35KV微机线路保护原理说明书1 35kV线路保护配置及功能本保护装置是以三段式方向过电流保护；零序电流保护；小电流接地选线；三相一次重合闸(检无压或检同期可选)和后加速；低频减载；PT断线检测及PT断线闭锁方向或保护；说明了35KV微机线路保护的主要原理、硬件部分和软件部分的构成。
2 35KV线路保护的主要原理2.1三段式过电流保护原理输电线路发生短路时，相电流突然增大，线电压降低，当故障线路上的相电流大于某一个规定值，同时保护安装处母线电压小于某一个规定值时，保护将跳开故障线路上的断路器而将故障线路断电，这就是过电流保护的工作原理。
其中，规定值就是过电流保护的动作电流，它是能使电流保护动作的最小电流，通常用I DZ表示。
过电流保护在35K V及以下的输电线路中被广泛应用。
下面对三段式过电流保护分别予以介绍：(1)无时限的电流速断保护(电流I段保护)我们以图2.2中单侧电源网络中输电线路AB上所装设的电流保护来分析电流保护的原理。
在图2.2中，为了反映全线路的短路电流，设AB线路的电流保护装于线路始端母线A处，在图上叫做电流保护1,显然电流保护1要可靠动作，它的动作值I DZ必须选择小于或等于保护范围内可能出现的最小短路电流。
在图2.2中，假设AB线路上d1点发生三相短路，则线路上的短路电流为：(2-1 )其中，E是电源系统相电势，Z s是电源系统阻抗，乙是故障点到保护安装处之问的阻抗，由式(2-1)可以看出，当系统电压一定的时候，短路电流的大小与系统阻抗和短路点的位置及短路类型有关，系统阻Z s取抗是由运行方式决定的，在最大运行方式下12 n m图22单侧电源网络中电流保护原理图最小值，在最小运行方式下Z S 取最大值，在实际中，一般来说系统在最大运行方式下三相短路电流最大，称此为保护的最大运行方式，系统在最小运行方式下两相短路电流 最小，称此为保护的最小运行方式。
这两种情况下的短路电流随故障点位置变化的曲线 如图2.2中的曲线I 和曲线2,曲线1为最大运行方式下的曲线，曲线2为最小运行方式下 的曲线，当系统运行在其它任何方式下发生任何类型的短路时，I d f (L d )曲线位于曲线I 和曲线2之间。
对安装在AB 线路的保护1来说，快速切除AB 线路的故障是它的首要任务，因此其动 作值I DZ 应该小于等于AB 线路上可能出现的最小短路电流，最小短路电流为线路末端发 生两相短路时的短路电流I B )min ， 1 B.min 1 DZ 。
同时，当BC 线路靠近B 端发生短路时，由于短路电流大于i B^in ，这时有可能使在ABLdLain Lnax线路的保护1误动作，因此，为了不使保护1误动作同时可以区分所保护线路的末端故障 和下一条线路的始端故障并且考虑到信号处理系统所产生的误差，保护1的动作电流应满足：其中，K k 是可靠系数，通常K k > 1.3 , l B3min 是B 母线处在最大运行方式下发生三相短路的电流。
根据式(2-2)整定的电流可以保证保护的选择性，如果省略装置和断路器的动作时 间，保护可以无延时动作，因此将此电流保护叫做无时限电流速断保护，也叫电流I 段 保护，它的动作值选择原则为：按躲开本线路末端发生短路时的最大短路电流整定。
但是，从图2.2中可以看出，系统在最小运行方式下保护的范围 L m ^最小，而在最大运行方式下保护的范围 L max 最大，无时限电流速断保护的范围随着运行方式的变 化而变化，在最小方式下保护范围可能为 0，这是无时限电流速断保护的缺点。
(2) 限时电流速断保护(电流U 段保护)”电流I 段保护并不能保护线路的全长，应该在 A 母线处再装设一套电流保护，这套 电流保护用来保护AB 线路的全长，这样，如果在下一段相邻线路 BC 靠近B 端发生短路 时，这套保护将会跳开1DL 而失去选择性，因此，将这套保护启动以后经过一个延时再 作用于出口跳闸，当BC 始端发生短路时，装在B 母线的电流速断保护2首先动作，而 装在保护1处的带延时的电流保护不会误动，从而保证了选择性。
这套电流保护被称为 限时电流速断保护，也叫电流U 段保护，电流U 段保护的延时时间一般为 0.5左右。
在图2.3中看出，只要AB 闻的U 段电流保护范围不超过 BC 间的I 段电流保护范围， 就可以保证选择性，即：其中l Dz.1是AB 间U 段电流保护的整定值，l Dz.2是BC 间I 段电流保护的整定值，K K 可 靠系数，K ；1 一般大于1.1。
DZK k l B.min (2-2)IIDZ .1 K K 1 DZ.2 (2-3)在线路上安装了电流I 段和电流U 段保护以后，整段线路的故障可在0.3~0.5s 之内得到解决，我们称电流I 段和U 段保护为线路的主保护。
图2.3三段式电流保护原理图(3) 定时限过电流保护(电流川段保护)一条线路保护中只安装了主保护，理论上来说可以解决线路的所有故障，但是当主 保护由于各种原因而拒动时，就需要一个后备保护，用来解决当主保护拒动时切除线路 故障，后备保护可以保护本线路全长，也可以保护相邻线路全长。
后各保护也叫电流川 段保护，一般是定时限过电流保护，在图 2.3中可以看出川段电流的保护范围，它的动 作值整定原则为：躲过正常运行时的最大负荷电流来整定，即：(2-4)其中，K K 是电流川段可靠系数，K K 大于1.2，K st 是自启动系数，K st 大于等于1,K re 为返回系数，K re 小于1，1 L.AB.max 为线路AB 上可能流过的最大电流，I DZ .1是装在 保护1处的电流川段整定值。
电流川段保护的延时时间比电流U 段保护的延时时间要长，而且，越靠近电网末端 的川段电流保护动作时间越短，在越靠近电源附近的川段电流保护动作时间越长，所以 电流川段保护只能用做后备保护。
2.2输电线路方向性电流保护的工作原理前面分析的是单侧电网过电流保护，而在实际中，一般都是双侧电源或者环网，以 [4]m it尸IIIDZ.1双侧电源网络为例说明，为了切除线路上的故障，线路的两侧都应该装设保护装置和断路器。
E1图2.4方向型电流保护工作原理图从图2.4可以看出，当两端都有电源时，如果di点发生短路故障，按选择性要求应该是离故障点最近的保护1和保护2动作，使1DL和2DL跳闸切除故障，但是由于保护 2 和保护3流过同一电流I有可能使保护3误动作，而这个误动作的保护是由于保护安装处反方向发生故障时，由对侧电源提供的短路电流而引起的，而且误动作的保护上流过的电流方向都是由被保护的线路流向保护安装处母线，正确动作的保护上电流方向是由保护安装处母线流向被保护的线路，两者电流方向正好相反，所以，应该在原来三段式电流保护的基础上加上一个判断电流方向的元件，当正方向电流时保护动作，而负方向电流时保护不动作，这就是方向电流保护的工作原理。
在实际中，由于电流是交流量，不用直接来判断它的方向，但是当故障点一定的时候，短路电流和保护安装处的母线电压之间的夹角是不变的，所以应该利用功率方向元件来判断，如果设保护2的短路电流和母线电压之间的夹角为di，那么保护3的短路电流和母线电压之间的夹角是180°di，则保护2和保护3处的短路功率为P2>0,P3<O根据功率方向元件可以判断哪个保护应该动作，哪个保护不应该动作，从而有效的解决了保护的误动作。
采用90°接线方式后，当保护安装处附近发生两相相间短路时，有两相输入保护的电压中含有非故障相电压，而非故障相电压不变，故障相电压降低，所以输入保护装置的电压仍然很高，这样就消除了保护的死区，当保护安装处附近发生三相短路时，因为输入保护的电压都很低，但是在故障前瞬间这些值都很大，所以可以利用微机保护的记忆功能来使输入电压的幅值增大而保持故障电压的相位特征，从而可以消除死区。
2.3单相接地报警原理35KV电网是中性点不接地系统，当发生单相接地故障时，故障点的电流很小，而且三相线电压仍然保持对称，对负荷的供电基本没有影响，在一般情况下，允许再运行1-2 小时，不必立即跳闸，但是这时其它两相的对地电压要升高倍.3，为防止故障进一步扩大成两点或多点接地短路而对负荷供电造成影响，应该及时的发出报警信号，以便运行人员采取措施给予清除。
小电流系统的单相接地原理图如图 2.5所示。
在图2.5中可以看出，系统在正常运行情况下，三相对地有相同的电容C o，每一相都有一个对地电容电流，这三个电流之和为0,假设A相发生单相接地短路，A相对地电压为0,其它两相对地电压变为原来的-..3倍，对地电容电流也变为原来的.3倍，我们用l b和I c来表示非故障相的对地电流，则可以得出：1 b U B D j C0 I c U C D j C o （2-5）此时，从接地点流回的电流I d l b I c 3U C o，为正常运行时三相对地电容电流的算术和。
当系统中有多条线路存在时，每条线路上都有对地电容存在，当其中一条线路A相发生单相接地故障时，整个系统的A相对地电压都为0,所以A相的对地电容电流为0,在非故障线路上，B相和C相流有本身的电容电流，因此，在线路的始端反应的零序电流为1 0x 1 bx 1 cx （2-6）其有效值是310x 3U C0，就是该线路本身的电容电流，该电容电流的方向为母线流向线路。
总结以上分析的结果，我们可以得出以下结论：（1）发生单相接地故障时，整个系统都出现零序电压。
（2）非故障线路上的零序电流数值上等于本身的对地电容电流，电容性无功功率实际方向是从母线流向线路。
IB图2.5小电流系统单相接地原理图（3）故障线路上，零序电流为整个系统非故障线路对地电容电流之和， 数值比较大, 电容性无功功率方向是从线路流向母线。
3保护装置的硬件构成及特点3.1微机保护的硬件系统一套微机保护由硬件系统和软件系统两大部分组成。
硬件系统是构成微机保护的基 础，软件系统是微机保护的核心。
微机保护的硬件系统构成，它由下述几部分构成：⑴ 微机主系统：它是以中央处理器（CPU 为核心，专门设计的一套微型计算机，完成数 字信号的处理工作。
⑵ 模拟量数据采集系统：对模拟量信号进行测量和数字量转换。
⑶ 开关量的输入输出系统：对输入开关量进行采样、通过驱动小型继电器输出跳闸命 令和开出信号。
⑷ 外部通信接口：与外部设备通讯。
⑸ 人机对话接口：完成人机对话。
⑹ 电源：把变电站的直流电压转换成微机保护装置需要的稳定的直流电压。
保护装置的硬件工作原理图如图 3-1所示，它采用双CPU 系统，下面的CPU 称为起 动CPU 运行起动元件，当起动元件动作时，给出口继电器送正电源。
