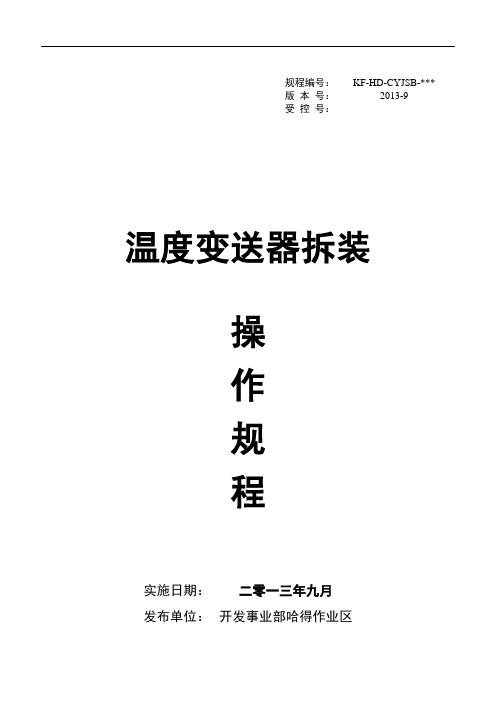

规程编号：KF-HD-CYJSB-***
版本号：2013-9
受控号：
温度变送器拆装
操
作
规
程
实施日期：二零一三年九月
发布单位：开发事业部哈得作业区
目录
一、准备工作
二、注意事项
三、危害识别及风险控制措施
四、操作步骤
温度变送器拆装操作规程
一、准备工作
（1）拆卸准备
1、通知运行主管，获得主控人员同意；
2、准备工具活动扳手、对讲机、平口螺丝刀，绝缘胶带、标签纸；
3、确认温度变送器具备拆卸条件；
4、操作人员正确穿戴劳动防护用品。
（2）安装准备
1、通知运行主管，获得主控人同意确认并具备安装条件；
2、准备工具活动扳手、对讲机、平口螺丝刀、绝缘胶带；
3、确认要安装使用的温度变送器合格；
4、操作人员正确穿戴劳动防护用品。
二、注意事项：
1、作业前确认温度以降低至可拆卸范围；
2、双金属温度计拆卸时，注意防止涵管有泄漏。
三、危害识别及风险控制措施
四、操作步骤：
（1）拆卸温度变送器
1、断开温度变送器电源；
2、拆除电源连接线路,作好正负极标示,并做好绝缘；
3、拆除电源连接软管；
4、卸松温度变送器检查套管是否穿孔；
5、卸下温度变送器；
6、做好涵管防尘；
7、工作现场恢复卫生打扫。
二、温度变送器安装
1、安装温度变送器；
2、连接电源软管；
3、按正负极连接电源，并送电；
4、工作现场恢复打扫卫生。

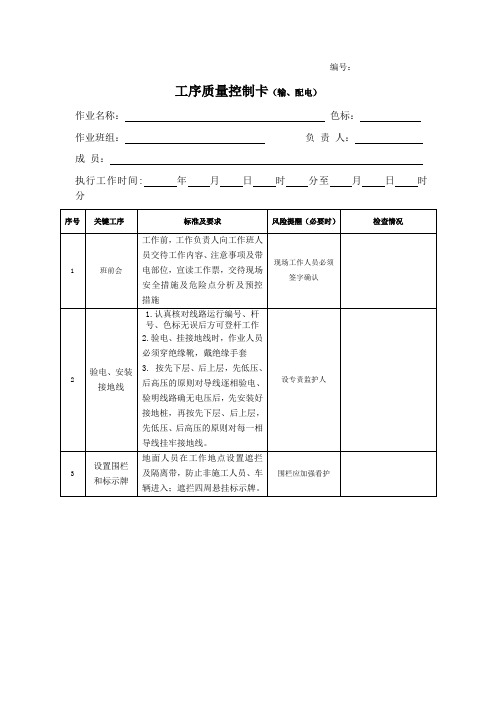

编号：工序质量控制卡（输、配电）作业名称：色标：作业班组：负责人：成员：执行工作时间: 年月日时分至月日时分序号关键工序标准及要求风险提醒（必要时）检查情况1 班前会工作前，工作负责人向工作班人员交待工作内容、注意事项及带电部位，宣读工作票，交待现场安全措施及危险点分析及预控措施现场工作人员必须签字确认2 验电、安装接地线1.认真核对线路运行编号、杆号、色标无误后方可登杆工作2.验电、挂接地线时，作业人员必须穿绝缘靴，戴绝缘手套3.按先下层、后上层，先低压、后高压的原则对导线逐相验电、验明线路确无电压后，先安装好接地桩，再按先下层、后上层，先低压、后高压的原则对每一相导线挂牢接地线。
设专责监护人3 设置围栏和标示牌地面人员在工作地点设置遮拦及隔离带，防止非施工人员、车辆进入；遮拦四周悬挂标示牌。
围栏应加强看护4 更换低压负荷开关1.杆上作业人员带传递绳登杆到合适位置打好安全带,站好作业位置,做好相应安全措施；2.解开低压负荷开关两侧引线，拆卸将要更换的低压负荷开关，用传递绳放到地面，将新的低压负荷开关拎到安装位置进行更换；3.恢复低压负荷开关桩头引线；4.杆上作业人员检查低压负荷开关安装是否垂直、牢固，收好工具下杆；1.登杆作业时安全带应系在牢固的构件上或扣环应扣牢并检查是否扣牢，并使用后备保险绳，转位时不得失去安全带的保护。
2.上下传递的工具、材料均应用绳索传递，严禁将材料和工器具乱扔乱抛。
5 验收1.低压负荷开关安装应牢固；2．分合闸指示清晰；3.低压负荷开关的装设高度，对地面的垂直距离不小于3.5m；6 拆除地线作业人员及监护人分别拆除工作地段两端的接地线并向工作负责人汇报接地线已拆除（接地线拆除程序与挂接地线程序相反）。
1.杆上作业人员检查设备上有无遗漏的工具材料，全部撤下杆至地面，向工作负责人汇报工作完成；工作负责人方可通知拆除接地线。
2.工作负责人应检查施工现场所有接地线均已拆除。
7 班后会总结当天工作情况，表扬好人好事，对违章情况进行点评。
真空泵电磁阀、压力开关拆装作业指导书1. 概述本文档提供了真空泵电磁阀和压力开关的拆装作业指导。
通过严格按照指导书的步骤进行操作，可以确保拆卸和装配过程的安全和准确性。
2. 准备工作在进行拆装作业之前，需要做好以下准备工作： - 根据设备型号，查阅相关的拆装说明书和维修手册。
- 确保拆卸和装配所需的工具齐全，包括扳手、螺丝刀、扳手等。
- 关闭设备的电源和供气装置。
- 确定工作区域安全并清洁。
避免有阻碍拆装作业的杂物。
- 准备好合适的个人防护装备，如手套、防护眼镜等。
3. 真空泵电磁阀拆装步骤根据设备型号和厂家提供的拆装说明书，执行以下步骤：3.1. 关闭系统和泵确保真空泵和相关系统已经关闭并处于安全状态。
3.2. 卸下排气管使用扳手和螺丝刀，将排气管从真空泵上卸下。
3.3. 拆卸电磁阀根据拆装说明书，先找到电磁阀的位置，然后使用螺丝刀或扳手将电磁阀螺丝拆下，并将电磁阀从真空泵上取下。
3.4. 清洁和检查将拆下的电磁阀进行清洁，并进行外观检查和内部零件检查。
确保没有损坏或松动的零件。
3.5. 安装新电磁阀根据拆装说明书，将新的电磁阀正确地安装到真空泵上，使用螺丝刀和扳手将电磁阀固定好。
3.6. 安装排气管将排气管正确地安装回真空泵上，使用扳手和螺丝刀将排气管固定好。
3.7. 进行测试重新启动真空泵和相关系统，并进行功能测试，确保电磁阀的安装正确且正常工作。
4. 压力开关拆装步骤根据设备型号和厂家提供的拆装说明书，执行以下步骤：4.1. 关闭系统和泵确保系统和泵已关闭并处于安全状态。
4.2. 卸下电源线使用螺丝刀或扳手将压力开关上的电源线卸下。
4.3. 除去压力开关盖根据拆装说明书，找到压力开关盖的位置，并使用螺丝刀或扳手将压力开关盖除去。
4.4. 拆卸压力开关根据拆装说明书，使用螺丝刀将压力开关从真空泵上拆卸下来。
4.5. 清洁和检查将拆下的压力开关进行清洁，并进行外观检查和内部零件检查。

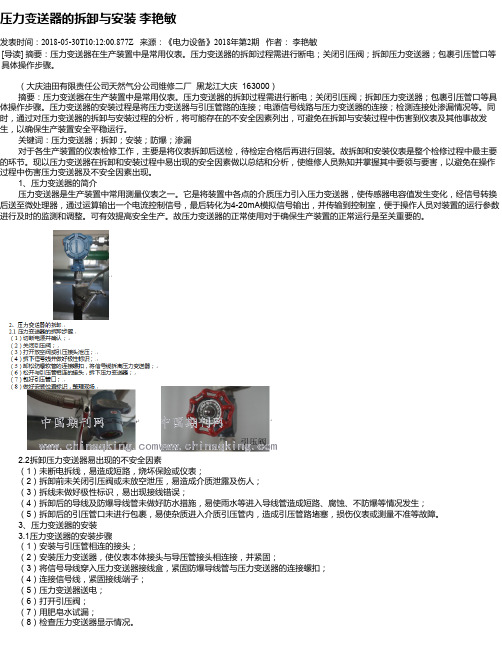

压力变送器的拆卸与安装李艳敏发表时间：2018-05-30T10:12:00.877Z 来源：《电力设备》2018年第2期作者：李艳敏[导读] 摘要：压力变送器在生产装置中是常用仪表。
压力变送器的拆卸过程需进行断电；关闭引压阀；拆卸压力变送器；包裹引压管口等具体操作步骤。
（大庆油田有限责任公司天然气分公司维修二厂黑龙江大庆 163000）摘要：压力变送器在生产装置中是常用仪表。
压力变送器的拆卸过程需进行断电；关闭引压阀；拆卸压力变送器；包裹引压管口等具体操作步骤。
压力变送器的安装过程是将压力变送器与引压管路的连接；电源信号线路与压力变送器的连接；检测连接处渗漏情况等。
同时，通过对压力变送器的拆卸与安装过程的分析，将可能存在的不安全因素列出，可避免在拆卸与安装过程中伤害到仪表及其他事故发生，以确保生产装置安全平稳运行。
关键词：压力变送器；拆卸；安装；防爆；渗漏对于各生产装置的仪表检修工作，主要是将仪表拆卸后送检，待检定合格后再进行回装。
故拆卸和安装仪表是整个检修过程中最主要的环节。
现以压力变送器在拆卸和安装过程中易出现的安全因素做以总结和分析，使维修人员熟知并掌握其中要领与要害，以避免在操作过程中伤害压力变送器及不安全因素出现。
1、压力变送器的简介压力变送器是生产装置中常用测量仪表之一。
它是将装置中各点的介质压力引入压力变送器，使传感器电容值发生变化，经信号转换后送至微处理器，通过运算输出一个电流控制信号，最后转化为4-20mA模拟信号输出，并传输到控制室，便于操作人员对装置的运行参数进行及时的监测和调整。
可有效提高安全生产。
故压力变送器的正常使用对于确保生产装置的正常运行是至关重要的。
2.2拆卸压力变送器易出现的不安全因素（1）未断电拆线，易造成短路，烧坏保险或仪表；（2）拆卸前未关闭引压阀或未放空泄压，易造成介质泄露及伤人；（3）拆线未做好极性标识，易出现接线错误；（4）拆卸后的导线及防爆导线管未做好防水措施，易使雨水等进入导线管造成短路、腐蚀、不防爆等情况发生；（5）拆卸后的引压管口未进行包裹，易使杂质进入介质引压管内，造成引压管路堵塞，损伤仪表或测量不准等故障。
DTPD #3 K113—2012 天津大唐国际盘山发电有限责任公司#3号机组A级检修2012-08-20实施目次1 范围 (3)2 本指导书涉及的文件、技术资料和图纸 (3)3 安全措施及危险点分析 (3)4 备品备件准备 (3)5 现场准备及工具 (3)6 检修工序及质量标准 (3)7 检修记录 (8)压力表、压力变送器、压力开关拆装作业指导书1 范围本作业指导书规定了大唐国际盘山发电厂压力表、压力变送器、压力开关拆装工作涉及的技术资料和图纸、安全措施、备品备件、现场准备及工具、工序及质量标准和检修记录等相关的技术标准。
本指导书适用于大唐国际盘山发电厂压力表、压力变送器、压力开关拆装工作。
2 本指导书涉及的文件、技术资料和图纸□DL/T 774-2004《火力发电厂热工自动化系统检修运行检修导则》3 安全措施□压力表、压力变送器、压力开关所在系统退出运行，办理检修工作票。
□作业组成员了解压力表、压力变送器、压力开关拆装的原理。
□作业组成员了解压力表、压力变送器、压力开关的运行状态。
□清点所有专用工具齐全，检查合适，试验可靠。
□参加检修的人员必须熟悉本作业指导书，并能熟记熟背本次检修的检修项目，工艺质量标准等。
□参加本检修项目的人员必需安全持证上岗，并熟记本作业指导书的安全技术措施。
□准备好检修用的备品备件。
□必须确认设备已经退出运行，测点内部的蒸汽、液体等已经排空再开始工作。
□解开的变送器、开关电源线、信号线要用胶布包裹好，不能裸露在外面。
□拆除的测点标记必须清楚，以防止回装时混乱。
4 备品备件准备□回装同型号，已经校验合格的压力表、压力变送器、压力开关个5 现场准备及工具5.1 现场准备□拆卸测点所在测量设备本体已经停止运行，并将其中的高温高压气体或者液体排出。
5.2 专用工具□一字改锥（5mm、8mm）各1把□十字改锥（5mm、8mm）各1把□活扳手（150mm、50mm）各1个□万用表 1个□手操器（HEART） 1个□生料带 1卷□抹布 5块□电胶布 1卷□5.3 办理相关工作票□检查验证工作票、试验票H16 检修工序及质量标准6.1 压力表外观检查与电气部分检查：1）压力表盘应平整清洁，玻璃完好，嵌装严密：分度线、数字以及符号等完整、清晰。
压力变送器安装拆卸操作说明压力变送器安装/拆卸操作说明工作原理：压力变送器的微处理器控制转换模块的工作，同时也完成数字通讯和自诊断功能。
工作时，微处理器控制转换模块对来自敏感元件的模拟信号进行采样功能，并转换成数字信号。
微处理器对数字信号进行处理，包括信号线性化，温度补偿，工作单位转换等。
安装：在进行压力变送器的安装时，压力变送器可直接安装在测量点上或用卡套安装在管道上，为确保法兰接头的密封性，应按下列步骤进行安装：先安装法兰接头的对角螺栓，然后对螺栓进行拧紧，下步用同样的方法对其他螺栓进行拧紧，并保持法兰接面是垂直，这样转动变送器本体不会引起零点的变化。
接线：电源--信号端子位于电气壳体的接线侧，接线时，可打开压力变送器后盖（如上图所示），在电气盒内可以看到电源-信号端子(PWR/COMM)和测试端子(TEST)，其中测试端子和电源—信号端子有相同的电流信号4—20mADC，用于连接指示仪表或测试用。
电源是经过信号线送到变送器的，不需要附加线。
在接线时，注意电源—信号端子的正、负极要接线正确。
注意，不要把电源—信号线接到测试端子上，否则，就会烧坏二极管。
万一烧坏，为使变送器正常工作，可将两测试端子短接。
信号线可以悬空或信号回路中任何一点接地，变送器外壳可以接地或不接地。
因为变送器通过电容耦合接地，所以检查绝缘电阻时，不能用高于100V的兆欧表，电路检查时应采用不大于45V的电压。
拆卸：在对压力变送器进行拆卸时，一定要先断开电源，然后打开接线盒把电源—信号线拆卸下来，并用绝缘胶带进行包扎完好。
当管道内有压力时，先对管道内气体进行放散，待管道内气体放完后，在对引导管进行拆卸并确保无漏气现象，最后对变送器进行拆卸。
计量仪表拆装流程计量仪表在很多地方都起着重要的作用呢。
那要是涉及到拆装，这里面可大有讲究哦。
一、拆装前的准备。
1. 工具准备。
咱们得先把工具找齐了呀。
像螺丝刀这种基本的工具肯定不能少啦，有十字的也有一字的，说不定都能用到呢。
还有扳手，不同大小的扳手得准备几个，因为计量仪表上的螺丝或者螺母可能有不同的规格。
可不能到时候拆到一半发现工具不对，那可就尴尬死了。
另外，要是有那种比较精密的计量仪表，可能还需要特殊的工具，像是小型的镊子之类的，方便处理一些小零件。
2. 安全准备。
安全可是非常重要的呢！在拆装之前，咱们得先把电源给断掉。
要是带电操作，那可太危险啦，就像在雷区里跳舞一样。
而且呀，最好戴上手套，这样可以保护咱们的手，避免被一些尖锐的边角划伤或者被螺丝什么的弄伤。
如果周围环境比较复杂，比如有灰尘或者化学物质，还得戴上口罩或者护目镜之类的防护用品呢。
3. 了解仪表结构。
在动手之前，一定要先好好看看这个计量仪表的结构。
就像认识一个新朋友一样，先了解一下它的大致样子。
看看它的外壳是怎么设计的，哪里是螺丝固定的地方，哪里可能有一些隐藏的卡扣。
如果盲目地就开始拆，很可能会把仪表拆坏的，那可就不好了。
二、拆卸过程。
1. 外壳拆卸。
一般来说，先从外壳开始拆起。
用螺丝刀拧下那些固定外壳的螺丝，把螺丝放在一个小盒子里，可别弄丢了呀，要是弄丢了，再找合适的螺丝可就麻烦了。
有些外壳可能不是完全靠螺丝固定的，还会有一些卡扣。
这时候就要小心了，不能用蛮力去掰，要用巧劲，慢慢地把卡扣打开。
就像解开一个复杂的小谜题一样，要有耐心。
2. 内部零件拆卸。
当外壳拆掉之后，就能看到里面的零件啦。
这时候要小心那些连接线，不能随便就把它们拔掉。
要先看看这些连接线是怎么连接的，有些可能是插拔式的，那就可以轻轻地拔下来，但是有些可能是焊接或者用螺丝固定的，那就得用相应的工具来处理了。
在拆卸内部零件的时候，要按照一定的顺序，比如从最上面或者最外面的零件开始拆，这样比较有条理。
