室内消火栓系统如何设定压力开关的压力

压力开关调试方法与注意事项压力开关用于制冷剂或空气的压力状态，其典型应用是显示压力与控制压力。

当设定值精度要求不高时,可根据控制器标度尺和系统中的压力表进行调试,当设定值要求较高时,请用专用压力校验仪和精密压力表进行调试。

压力开关内部安装有一个单刀双掷接近开关。

开关可设定二个切换值，通常称为上限切换值和下限切换值。

压力开关调试方法：压力开关顶部的右侧调节螺丝是直接调节上限切换值；压力开关顶部的左侧调节螺丝是调节开关压差；它们的关系是：上限切换值-开关压差=下限切换值。

例如：要求被控压力保持在0.5～0.8Mpa之间：•选用设定值范围在0.1～1.0Mpa的压力控制器；•旋动顶部右边的压力调节螺丝，使指针指示在标度尺的0.8Mpa （8kg或8bar）处，此值为上限切换值。

•旋动顶部左边的压力调节螺丝，使指针指示在标度尺的0.3Mpa，下限切换值=上限切换值-开关压差=0.8-0.3=0.5，此值为下限切换值。

•将控制器的接线端子接入被控的电气回路。

PS：①为公共接线。

③为常开端输出。

⑤为常闭端输出。

高压保护：连接① ⑤，在正常升压时，①-⑤接通，①-③不通。

压力升到设定上限时即0.8Mpa处，①-⑤不通，①-③接通。

压力下降时，此时①③接通，压力下降到下限设定点即0.3Mpa 处时。

又切换为①⑤接通，①-③不通。

降压停止，压力回升，则自动循环。

低压保护：要求压低于0.1Mpa，压力开关要断开。

旋动顶部右边的压力调节螺丝，使指针指示在标度尺的0.15Mpa处，此值为上限切换值。

旋动顶部左边的压力调节螺丝，使指针指示在标度尺的0.05Mpa，下限切换值=上限切换值-开关压差=0.15-0、05=0.1，此值为下限切换值。

接通电源时，当压力大于0.15Mpa时，设备开始工作，当压力下降时到0.1Mpa时，压力开关下限切换，设备即会停止工作，以达到保护的目的。

压力开关使用注意：压力设定值上限必须大于压差设定值（压力设定值—压差设定值=下限启动值）例如：上限设8公斤，压差设2公斤。

消防设施操作和维护保养规程内容包括室内消火栓系统、自动灭火系统、火灾自动报警系统、防排烟系统、防火分隔设施等操作和维护保养规程。

一、室内消火栓系统操作规程（一）操作规程：发生火灾时，应迅速打开消防箱门，紧急时可将玻璃门击碎。

按下箱内控制按钮，启动消防水泵。

取出水枪，拉出水袋，同时把水袋接口一端与消火栓接口连接，另一端与水枪连接，在地面拉直水袋，把室内栓手轮顺开起方向旋开，同时双手紧握水枪，喷水灭火。

灭火完毕后，关闭室内栓及所有阀门，将水袋冲洗干净，置于阴凉干燥处晾干后，按原水袋安置方式置于栓箱内。

将一碎控制按钮玻璃清理干净，换上同规格玻璃片。

检查栓箱内所配置的消防器材是否齐全、完好，如有损失及时修复或配齐。

（二）保养规程：室内消火栓系统应定期进行检查维护。

检查项目有：（1）室内消火栓、水枪、水袋、消防截止阀是否齐全完好，有无生锈、漏水，接口垫圈是否完整无缺，并进行放水检查，检查后及时擦干，在消防栓阀杆上加润滑油。

（2）消防水泵在火警后能否正常供水。

（3）报警按钮、指示灯及报警控制线路功能是否正常，五故障。

（4）检查消火栓箱及箱内配装消防部件的外观有无损坏，涂层是否脱落，箱内玻璃是否完好无缺，（5）对室内消火栓的维护，应做到各组成设备经常保持清洁、干燥，防锈蚀或无损坏。

为防止生锈，消火栓手轮丝杆处等转动部位应经常加注润滑油。

设备如有损坏，应及时修复或更换。

（6）日常检查时如发现室内消火栓四周放置影响消火栓使用的物品，应及时进行清除。

二、自动灭火系统操作规程（一）操作规程：1、系统设置 1.1消防报警控制器设置在“手动”状态。

1.2消防报警控制器“消防泵控制钮”设在常开状态。

1.3消防泵控制箱设置在“自动”状态。

1号泵启用，2号泵备用。

（二）保养规程:1、维修报警阀组维修方法：1.1 水力警铃转轮不灵活、距水力警铃3.0m远处声压级小于70dB或警铃排水不畅通时，应拆下警铃盖，检修转动部件，必要时更换，铃盖紧固螺栓不应安装过紧；1.2 水力警铃频繁断续报警时，如试验放水时警铃进水管的小孔阀未出水，可使用直径不大于3mm的钢丝等疏通小孔阀，如仍未解决应打开报警阀体，清理报警阀底座的环形槽、连接管孔洞、橡胶密封圈、阀座密封面，使阀瓣充分闭合，如橡胶密封件老化应更换；1.3 非报警状态下，发现水力警铃泄水管连续出水时，如通过开启报警阀排水阀放水使报警阀快速动作并复位后仍未解决，应在准备好适合的密封法兰垫片后开启阀体盖板，检修阀座、阀板密封面并全面清理阀腔内部后，恢复阀体，仍未能解决宜更换报警阀；1.4 如压力开关不报警或频繁误报警，排除压力开关引出线断路、短路情况后，对微动开关可调的压力开关可在放水试验过程中调整调节螺丝维修，不可调节的应更换压力开关；1.5 控制线路正常但电磁阀启闭不灵活或渗漏，应更换电磁阀并清理过滤器；1.6湿式报警阀系统侧和水源侧的压差超过0.01MPa或水源侧压力低于0.14MPa，应检修稳压泵、气压给水装置等给水设施及按设计要求重新设定电接点压力表启停压力值，如系统侧压力过低应检修系统管网、阀门、喷头等，不应存在异常渗漏；1.7预作用报警阀、雨淋报警阀、干式报警阀的阀前稳压值应符合设计要求且不低于0.25MPa，否则应检修稳压泵、气压给水装置等给水设施及按设计要求重新设定电接点压力表启停压力值；1.8 压力开关连线裸露，应使用不燃性套管保护到位；1.9 报警阀体轻微锈蚀，应打磨光亮后施涂油漆。

消防给水系统的消火栓水压调整消防给水系统是建筑物中重要的防火设施之一，而消火栓作为消防给水系统中的重要元件，其水压的调整对于消防工作的有效进行至关重要。

本文将探讨消火栓水压调整的相关内容，并提供一些实践经验。

一、消火栓水压调整的意义消火栓作为建筑物内部的消防用水装置，其水压的调整对于消防工作的顺利进行至关重要。

合理的水压调整可以保证消防设备正常运行，及时有效地进行火场灭火。

同时，恰当的水压控制还可以避免给水系统中消火栓因压力过大造成的破损，保证系统的稳定运行。

二、消火栓水压调整的方法1. 增加或减小总体供水压力：根据消防规范和建筑物的实际情况，调整供水系统的总体供水压力。

可以通过增加或减小供水泵的启动数量、调整供水泵的出口压力以及改变供水管道的直径等方式来实现。

2. 安装调压阀：在消防给水系统中合理地设置调压阀，可以对消火栓的水压进行有效的调整。

调压阀的安装位置应该考虑到系统的整体结构和消防栓的分布情况，在消火栓管网的关键节点上设置，能够对供水压力进行可靠的调节和保持。

3. 控制出水口阀门：根据消火栓的位置和需要，调整消火栓出口处的阀门来控制水压。

通过适当调整阀门的开度，可以实现消火栓水压的调整。

这种方法简单易行，但需要在火灾发生时进行相应的操作，对于应急情况的应对能力要求较高。

三、消火栓水压调整的注意事项1. 合理预测火灾风险：在进行消火栓水压调整前，需要对建筑物的火灾风险进行合理的预测和评估。

根据建筑物的用途、结构和人员密集程度等综合因素，合理确定消火栓的供水压力，以确保在火灾发生时能够提供足够的水流量和水压。

2. 定期检查和维护：消防给水系统是长期使用的设施，为保证其正常运行，需要进行定期的检查和维护工作。

特别是针对供水泵、调压阀、消火栓阀门等关键设备，要进行定期保养和维修，确保其灵活可靠。

4. 消防演练和应急预案：水压调整是消防工作中的重要环节，需要在实际的消防演练和应急预案中进行充分考虑。

消火栓动压和静压标准标准如下：消火栓栓口动压不应大于0.05Mpa，当大于0.7Mpa时应设置减压装置；高层建筑、厂房、库房和室内净空高度超过8米的民用建筑等场所的消火栓栓口的动压不小于0.35Mpa，其它场所的消防栓栓口动压不小于0.25Mpa。

稳压泵的设计压力应保持系统在准工作状态，其静水压力应大于0.15Mpa。

一、消火栓的使用方法1、首先，需要打开消防栓的门，因为消防栓一般情况下是镶嵌在墙上的玻璃种的。

2、然后需要一人接好枪头和水带奔向起火点，另一个人接好水带和阀门口。

然后把消防栓手轮逆时针旋开，就可以喷水把火灭掉了。

在使用灭火器灭火的时候要对准火源，将喷嘴对准火焰根部左右摆动，由远及近的直到火扑灭。

3、第一次灭火的时候一定要保存自身的安全，灭火时应背对着逃生出口，一旦灭火失败，能够从出口迅速撤离火场。

二、室内消火栓安装注意事项1、室内消火栓应设在明显易于取用地点。

栓口离地面高度为1.1m，其出水方向宜向下或与设置消火栓的墙面成90°角;2、冷库的室内消火栓应设在常温穿堂或楼梯间内;3、室内消火栓的间距应由计算确定。

高层工业建筑，高架库房，甲、乙类厂房，室内消火栓的间距不应超过30m;其他单层和多层建筑室内消火栓的间距不应超过50m。

同一建筑物内应采用统一规格的消火栓、水枪和水带。

每根水带的长度不应超过25m;4、设有室内消火栓的建筑，如为平屋顶时，宜在平屋顶上设置试验和检查用的消火栓;5、高层工业建筑和水箱不能满足最不利点消火栓水压要求的其他建筑，应在每个室内消火栓处设置直接启动消防水泵的按钮，并应有保护设施。

三、室内消火栓介绍1、室内消火栓，是消防水系统重要的一部分，它安装在室内消防箱内，一般公称通径（mm）：DN50，DN65两种，公称工作压力1.6MPa，强度测验压力2.4MPa，适用介质:清质水,泡沫混合液。

2、通常室内消火栓可分为普通型、减压稳压型、旋转型等，它的灭火方式为人工用水带连接至栓口灭火，此外消火栓箱内还有消火栓按钮，按此按钮可以远程启动消防泵给消火栓进行补水。

减压稳压消火栓的设置2010-05-06 20:55:26消火栓泵的扬程减去消防水泵出口至设置减压稳压消火栓的管道的沿程阻力和局部阻力。

最高层处的消火栓出口压力最小为18.5米，动压不超过50米。

每支水枪最小流量为5L/s，喷嘴口径为d=19mm，查水力计算表可知，水枪喷嘴处压力为15.7m，其流量为5L/s。

水带的沿程水头损失为：hd=0.0043*25*52=2.7m则消火栓口所需水压为：hxh=15.7+2.7=18.4m---------------------------------------室内减压稳压消火栓在高层建筑中的应用《高层民用建筑设计防火规范》（GB50045—95）要求：消火栓栓口的静水压力不应大于0.80Mpa时，应采取分区给水系统。

消火栓栓口的出水压力大于0.50Mpa时，消火栓处应设减压装置。

分区减区，习惯做法是通过设中间水箱来实现的。

自八十年代后期既能减动压又能减静压的新型减压阀和比例减压阀的问世，则逐渐采用减压阀来实施分区减压。

减压阀的推广应用，节省了建筑面积与空间，节约了工程投资，取得了良好的经济效益。

消火栓处的减压，则一直沿用传统的减压孔板方式。

这一方法，一方面给设计人员造成繁琐的工程计算工作量；另一方面，在安装施工过程中，必须在消火栓供水支管上焊接法兰或安装活接头，用来固定减压孔板。

八十年代初期，有关部门对室内消火栓的结构作了改进设计，把消火栓进口端与进水管连接处的外螺纹改成内螺纹，目的在于把进口端的内螺纹退刀槽加大，以便在此安装孔板。

还有的生产厂家在消火栓接口上铸出孔板，以解决消火栓减压问题。

上述各种方法实施多年，收效不大，安装施工人员深感不便。

有的建筑的甚至出现孔板漏装、错装等现象。

即使设计人员计算准确，施工人员安装无误，但由于实际使用过程中随着系统流量与压力的波动和变化，栓后压力也不能保持稳定。

室内减压稳压消火栓就是针对普通消火栓在高层建筑消防设计和施工过程中反映的不足与缺陷，特别是用户对消火栓栓后压力稳定性的需求而研制出的新产品。

1引言GB 50974—2014《消防给水及消火栓系统技术规范》(以下简称《消规》)出台以后,反响较大,总体评价毁誉参半。

持肯定意见的认为:这是国内第一本消防给水规范,也是第一本消火栓系统的专用标准,规范的制定填补了国内空白。

也是第一本由设计单位主编的消防给水国家规范,编制技术实力雄厚,规范总体框架结构合理,有较多的篇幅和较充实的内容,对众多技术问题有相应调整,细节问题交代到位。

持不同意见的认为存在以下不足:(1)借鉴发达国家标准和消防科研成果,但未能区分不同国家国情不同,盲目搬用;(2)从安全性、可靠性着眼,但标准提高失控失度,导致某些条文存在偏高偏大现象;(3)有的条文表述不够明晰,容易产生歧义;(4)与相关标准的相关条文有较多冲突,尤其强条与强条的碰撞,使设计人员处于无所适从的境地;(5)产品信息滞后,有些产品《消规》的倾向性过于明显,给人以公正性偏移的印象[1]。

笔者认为,在肯定《消规》的同时,应正视其存在的问题,结合现有的消防技术和消防产品,与设计、审查、施工等领域相关人员充分沟通协商,在满足消防安全性的前提下,尽量使系统经济合理。

本文就常见的几个问题结合本人工程实践,提出参考解决方案。

2压力开关、流量开关的设置关于消防给水系统压力开关的设置,GB 50084—2017《自动喷水灭火系统设计规范》(以下简称《喷规》)和《消规》中均有规定,本文仅探讨设高位消防水箱的湿式消火栓系统(以下简称“消火栓系统”)及湿式自动喷水灭火给水系统(以下简称“喷淋系统”)压力开关的设置,其他系统类似,限于篇幅,不文不再赘述。

《消规》第11.0.4条规定:消防水泵应由消防水泵出水干管上设置的压力开关(以下简称“干管压力开关”)、高位消防水箱出水管上的流量开关(以下简称“高位流量开关”),或报警阀压力开关等开关信号应能直接自动启动消防水泵[2]。

《喷规》第11.0.1条规定:湿式系统、干式系统应由消防水泵出水干管上设置的压力开关、高位消防水箱出水管上的流量开关和报警阀组压力开关直接自动启动消防水泵。

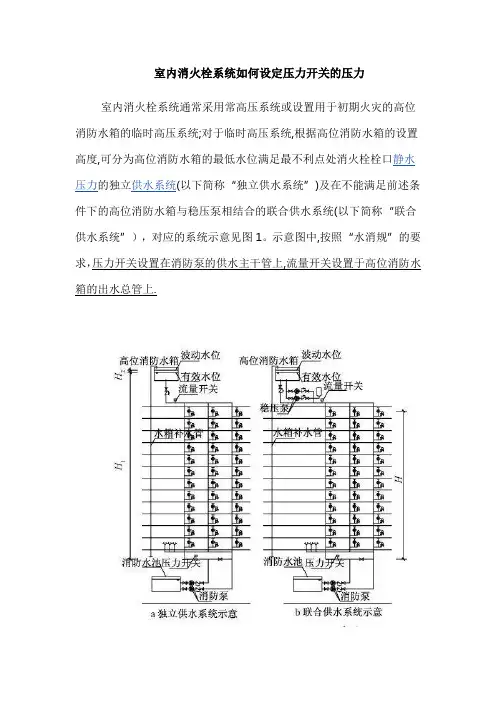

室内消火栓系统如何设定压力开关的压力室内消火栓系统通常采用常高压系统或设置用于初期火灾的高位消防水箱的临时高压系统;对于临时高压系统,根据高位消防水箱的设置高度,可分为高位消防水箱的最低水位满足最不利点处消火栓栓口静水压力的独立供水系统(以下简称“独立供水系统”)及在不能满足前述条件下的高位消防水箱与稳压泵相结合的联合供水系统(以下简称“联合供水系统”），对应的系统示意见图1。

示意图中,按照“水消规”的要求，压力开关设置在消防泵的供水主干管上,流量开关设置于高位消防水箱的出水总管上.图一供水系统示意图常高压系统内无消防泵,不需要配置压力开关．对于图1ａ独立供水系统,高位消防水箱补水管的管径不小于ＤN32,在通常使用的1 m/s的设计流速条件下,其供水能力为1 L/s，基本满足系统泄漏量的要求,高位消防水箱内满足其规定的最小有效容量的水位基本是不变的.因初期火灾消防用水量的需要，其水位必然下降,系统内消防泵出水干管上压力开关设置点处的压力相应地下降；“水消规"规定,不同的建筑条件下,最不利点处消火栓栓口的动压不应小于0。

25 MＰａ或0。

3５ＭＰa，在高位消防水箱供水的情况下，栓口的动压不能满足规范的要求,需要启动消防泵,因此高位消防水箱满水时系统内压力开关设置点处的压力Ｈ1可作为消防泵是否需要自动启动的设定压力.为避免非消防条件下,高位消防水箱满水位的正常波动引起压力开关设置点处压力的变化，造成消防泵的误启动，需在高位消防水箱满足其规定的最小有效容量的基础上增设必要的波动水位H2，非消防时压力开关设置处的压力介于H1与(H1+Ｈ2）之间。

对于图1b联合供水系统,压力开关设定压力主要依据“稳压泵的设计压力应保持系统最不利点处水灭火设施在准工作状态时的静水压力应大于0.15 MＰａ"的要求来确定。

联合供水系统最不利点处消火栓栓口的静水压力应大于0.1５MPａ,如稳压泵不能维持其最小压力,说明系统的出水量已超过稳压泵的设计流量,需要启动消防泵来供水，那么可以将最不利点处消火栓栓口0．1５ＭＰa的静水压力作为整个系统是稳压泵工作还是消防泵工作的临界压力,消防泵出水干管上压力开关设置点所对应的压力通过两者的几何高差Ｈ确定为(H+0。

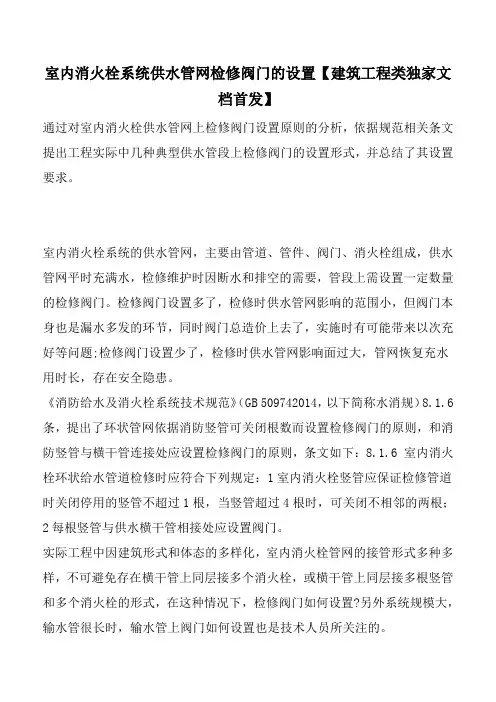

室内消火栓系统供水管网检修阀门的设置【建筑工程类独家文档首发】通过对室内消火栓供水管网上检修阀门设置原则的分析，依据规范相关条文提出工程实际中几种典型供水管段上检修阀门的设置形式，并总结了其设置要求。

室内消火栓系统的供水管网，主要由管道、管件、阀门、消火栓组成，供水管网平时充满水，检修维护时因断水和排空的需要，管段上需设置一定数量的检修阀门。

检修阀门设置多了，检修时供水管网影响的范围小，但阀门本身也是漏水多发的环节，同时阀门总造价上去了，实施时有可能带来以次充好等问题;检修阀门设置少了，检修时供水管网影响面过大，管网恢复充水用时长，存在安全隐患。

《消防给水及消火栓系统技术规范》（GB 509742014，以下简称水消规）8.1.6条，提出了环状管网依据消防竖管可关闭根数而设置检修阀门的原则，和消防竖管与横干管连接处应设置检修阀门的原则，条文如下：8.1.6 室内消火栓环状给水管道检修时应符合下列规定：1室内消火栓竖管应保证检修管道时关闭停用的竖管不超过1根，当竖管超过4根时，可关闭不相邻的两根；2每根竖管与供水横干管相接处应设置阀门。

实际工程中因建筑形式和体态的多样化，室内消火栓管网的接管形式多种多样，不可避免存在横干管上同层接多个消火栓，或横干管上同层接多根竖管和多个消火栓的形式，在这种情况下，检修阀门如何设置?另外系统规模大，输水管很长时，输水管上阀门如何设置也是技术人员所关注的。

本文尝试通过对室内消火栓供水管段上检修阀门设置原则的分析，提出几种典型的供水管段上检修阀门的设置形式。

1室内消火栓供水管段上检修阀门的设置原则室内消火栓系统管网是为消火栓输送水源，其管段上设置的检修阀门，既是维护和更换消火栓的需要，也是输水管自身检修和维护的需要。

室内消火栓系统供水管网的管道，只要管材质量可靠，维护管理得当，使用寿命内管道发生爆裂等事故可能性较小。

而管件、阀门则因自然老化、年久失修或外力作用等因素影响，常会造成漏水或损坏的事故，但如检修阀门考虑按每一个管件或每一个阀门漏损时维修的需要去设置，显然是没有必要和无法实施的。

《消规》消防水泵应由消防水泵出水干管上设置的压力开关、高位消防水箱出水管上的流量开关，或报警阀压力开关等开关信号应能直接自动启动消防水泵。

消防水泵房内的压力开关宜引入消防水泵控制柜内。

理解：1.常规的湿式消火栓系统设置“消防水泵出水干管上设置的压力开关”与“高位消防水箱出水管上的流量开关”，根据冗余原则，100%备用，这两个控制部件无论谁先动作，都可以直接启动消防泵供水；2.冬季有冰冻的严寒、寒冷地区设置的干式消火栓系统，有四种开启供水的方式，如《消规》：“在供水干管上宜设干式报警阀、雨淋阀或电磁阀、电动阀等快速启闭装置”，此时若设置干式报警阀，则可由报警阀组的压力开关启动消防泵。

若不设干式报警阀，则可由“消防水泵出水干管上设置的压力开关”与“高位消防水箱出水管上的流量开关”启动消防水泵。

《消规》稳压泵应由消防给水管网或气压水罐上设置的稳压泵自动启停泵压力开关或压力变送器控制。

理解：稳压泵的自动启停泵，一般由稳压泵后设置的“压力开关”或“压力变送器”根据启停泵压力设定值来控制。

注：压力开关，或压力变送器，都是接收压力的装置，且能根据自身设定的压力值发送控制信号到相应的水泵控制柜进行相应的控制，该部分一般由给排水系统的PLC控制来设计完成。

具体在工程设计中直接选用相应的成套设备即可，或者说，你采购一套稳压装置，就自带了控制柜、控制系统，不需给排水设计时另行设计该控制系统。

只需要设定相应的启停泵设计压力值即可。

那么，接下来的问题是：消防水泵的压力开关、流量开关、稳压泵的压力开关参数如何设计1. 流量开关：类似于水流指示器，在水流动的时候能发出信号，该信号可以用于报警，可以用于做其他的任何事情，比如启动消防水泵，由电气专业设计，给排水专业提出要求。

而流量开关又是比“水流指示器”更为可靠一点的设备，但本质还是水流动时就发出信号控制相应的设备。

虽然有可设定参数的流量开关，但明显大材小用了，只要符合消防准入制度的合格产品就可以使用啦，如水流指示器，设计这么多年，谁去关注过它的流量参数呢产品合格，调试合格就可以了。

关于《消规》5.3.3条和稳压泵启停泵压力值确定的解析烟台市中岳消防工程有限公司山东省烟台市 264600在工程施工初期，技术人员应就工程实际情况对图纸中稳压泵的启泵、停泵压力进行核查或计算，可依据15S909《消防给水及消火栓系统技术规范》（后简称《消规》）图示P45~46页进行参考计算，虽然能计算出相应数据，但很难完全理解《消规》5.3.3条的内容，本文对5.3.3条第2款内容和稳压泵启停泵压力计算进行解析，解析如下。

一、《消规》5.3.3条内容解析（一）规范内容及条文说明《消规》5.3.3 稳压泵的设计压力应符合下列要求：1.稳压泵的设计压力应满足系统自动启动和管网充满水的压力要求；2.稳压泵的设计压力应保持系统自动启泵压力设置点处的压力在准工作状态时大于系统设置自动启泵压力值，且增加值宜为0.07MPa~0.10MPa；3.稳压泵的设计压力应保持系统最不利点处水灭火设施在准工作状态时的静水压力应大于0.15MPa。

条文说明：5.3.3本条第1款为强制性条文，必须严格执行。

本条规定了稳压泵设计压力的设计原则和技术规定。

稳压泵要满足其设定功能，就需要有一定的压力，压力过大，管网压力等级高带来造价提高，压力过低不能满足其系统充水和启泵功能的要求，因此第1款作了原则性规定，第2款和第3款作了相应的技术规定。

（二）5.3.3条第2款内容解析稳压泵的设计压力应保持系统自动启泵压力设置点处的压力在准工作状态时大于系统设置自动启泵压力值，且增加值宜为0.07MPa~0.10MPa；注：1.本条款中“系统自动启泵”是指自动启动消防水泵，而非启动稳压泵；2.“自动启泵压力设置点处的压力”指消火栓出水干管设置低压压力开关（即电接点压力表）处的压力；3.“系统设置自动启泵压力值”指低压压力开关（电接点压力表）设置的自动启动消防水泵的压力值。

综上，可对本款进行如下理解：稳压泵的设计压力应满足如下条件，即消火栓出水干管低压压力开关处的压力在准工作状态时，宜比低压压力开关自动启动消防水泵时的压力值大0.07MPa~0.10MPa。
