压力开关调试方法与注意事项压力开关用于制冷剂或空气的压力状态，其典型应用是显示压力与控制压力。
当设定值精度要求不高时,可根据控制器标度尺和系统中的压力表进行调试,当设定值要求较高时,请用专用压力校验仪和精密压力表进行调试。
压力开关内部安装有一个单刀双掷接近开关。
开关可设定二个切换值，通常称为上限切换值和下限切换值。
压力开关调试方法：压力开关顶部的右侧调节螺丝是直接调节上限切换值；压力开关顶部的左侧调节螺丝是调节开关压差；它们的关系是：上限切换值-开关压差=下限切换值。
例如：要求被控压力保持在0.5～0.8Mpa之间：•选用设定值范围在0.1～1.0Mpa的压力控制器；•旋动顶部右边的压力调节螺丝，使指针指示在标度尺的0.8Mpa （8kg或8bar）处，此值为上限切换值。
•旋动顶部左边的压力调节螺丝，使指针指示在标度尺的0.3Mpa，下限切换值=上限切换值-开关压差=0.8-0.3=0.5，此值为下限切换值。
•将控制器的接线端子接入被控的电气回路。
PS：①为公共接线。
③为常开端输出。
⑤为常闭端输出。
高压保护：连接① ⑤，在正常升压时，①-⑤接通，①-③不通。
压力升到设定上限时即0.8Mpa处，①-⑤不通，①-③接通。
压力下降时，此时①③接通，压力下降到下限设定点即0.3Mpa 处时。
又切换为①⑤接通，①-③不通。
降压停止，压力回升，则自动循环。
低压保护：要求压低于0.1Mpa，压力开关要断开。
旋动顶部右边的压力调节螺丝，使指针指示在标度尺的0.15Mpa处，此值为上限切换值。
旋动顶部左边的压力调节螺丝，使指针指示在标度尺的0.05Mpa，下限切换值=上限切换值-开关压差=0.15-0、05=0.1，此值为下限切换值。
接通电源时，当压力大于0.15Mpa时，设备开始工作，当压力下降时到0.1Mpa时，压力开关下限切换，设备即会停止工作，以达到保护的目的。
压力开关使用注意：压力设定值上限必须大于压差设定值（压力设定值—压差设定值=下限启动值）例如：上限设8公斤，压差设2公斤。
压力开关的注意事项有压力开关是一种常用的感应装置，用于测量压力，并根据设定的压力值来控制电气设备的开关。
在使用压力开关时，有一些注意事项需要我们注意，以保障其正常使用和延长寿命。
下面是压力开关的注意事项：1. 压力范围选择：压力开关有不同的压力范围选择，我们在使用时应选择适合的压力范围。
如果压力开关的工作压力超过其额定范围，会导致开关失效甚至损坏。
因此，在选择和安装压力开关时，应对压力范围进行准确的测算和选择。
2. 环境适应性：压力开关通常需要用于各种不同的环境中，例如高温、低温、湿度大等环境条件。
因此，在选择压力开关时，应根据实际使用环境来选择合适的压力开关，以确保其能在各种条件下正常工作。
3. 安装位置和方法：压力开关的准确测量和控制压力依赖于其安装位置和方法。
在安装压力开关时，应选择安装位置尽可能靠近需要测量压力的地方，并保证压力传感器与被测压力接触的表面干净、无杂质。
此外，还应注意安装位置的防水、防尘等要求。
4. 电气安装：在连接压力开关和电气设备之前，应确保电源已经断开，以避免触电危险。
在进行电气连接时，应根据压力开关的接线图进行正确的接线，确保电气连接正确、可靠。
同时，应合理安排电缆走向，防止电缆扭曲或受到机械损坏。
5. 维护保养：为了延长压力开关的使用寿命，需要进行定期的维护保养工作。
包括清洁外壳和接线端子，检查电气连接的可靠性，以及检查压力开关的工作状态等。
如果发现异常情况，应及时修理或更换。
6. 避免超负荷使用：压力开关具有一定的额定工作压力范围，超过这个范围使用会对开关产生超负荷压力，损害开关性能。
因此，在使用压力开关时，应合理安排工作压力，避免超负荷使用，以确保其正常运行和延长使用寿命。
7. 注意压力梯度：压力开关的正确工作需要有明确的压力梯度，即压力的变化应逐步上升或下降。
如果压力变化过大或过快，会影响开关的测量准确性和控制精度。
因此，在使用压力开关时，应注意控制压力梯度，避免急剧的压力变化。
压力开关的那些注意事项及操作规程压力开关的那些注意事项电子压力开关已经代替了开关阀门，广泛的应用于我们日常生活中的每一个角落。
比如，如液压润滑行业，空压机的高、低压力保护掌控，民用火力发电站和核电发电站，电子压力开关由于智能化的掌控，便捷了我们的日常生活。
压力开关使用的注意事项1.防爆的必要性：防爆形式分为隔爆型和本安型，长野产品多数为隔爆型。
2.是否需要带指示：依据客户指示。
3.接点数量：一接点（一个输出）或两接点（两个输出）。
4.设定值和压力范围的确定：推举设定范围在压力范围的30%—65%之间，可设定范围为压力范围的15%—90%之间。
5.接断差的形式：可调式或固定式。
6.是否有脉动：假如压力有脉动或振动，需要带节流阀用以抑制脉动压力对仪表的损伤。
7.带隔膜的场合：测定腐蚀性、高黏度或温度过高时，需要选用带隔膜。
压力开关广泛应用于家用、商用、汽车制冷系统的高、低压力保护掌控，蒸汽工况和发电站；蓄能器,接收器,闪蒸罐,分别器,洗涤器,炼油装置。
也可适用于各种设备工具的高、低压力保护掌控。
压力开关使用的注意事项1、产品核心接受新型智能微处理芯片，功能应用性能稳定。
2、LED显示当前压力或液位值；3、压力或液位可以依据本身的需要设置启动或停止；4、四位LED的产品三个单位可以依据客户需要选择：Mpa、KG.F/CM2，PSI5、可以设置高处与低处压力或液位报警点，并通过继电器或光耦输出给掌控设备；输出双路继电器（单刀双掷）开关量；6、两路继电器/两路光耦/带4—20mA/0—10V输出可以选择；7、接受高精度压力传感器，比机械压力开关精度高，迟滞小，响应快，稳定牢靠；调整无死区，可以在整个量程范围内任意设定继电器动作压力点；8、使用按键调整动作压力，使用简便，更加快捷；防护等级：IP65，可以用在环境恶劣的场合；机械型:机械压力开关为纯机械形变导致微动开关动作。
当压力加添之时,作用在不同的传感压力元器件（膜片、波纹管、活塞）二产生形变,将向上产生移动,通过栏杆弹簧等结构机械,最后启动最上端微动开关,使电信号输出。
压力开关调节办法
寿力移动式空压机选用的是“切换差可调的压力开关”,其调整办法如下:例如:选用设定值调节范围0.05----2.5MPa,切换差可调(单刀双掷的压力开关。
要求压力上升到1.55MPa发出触点信号。
压力下降到1.40MPa时触点返回。
1 卸掉盖板,将压力开关旋入压力校验台的螺纹接口上。
2 打开前盖,电缆穿过电缆接口接入微动开关的接线片上。
电缆另一端接万用表。
3 压力加至1.4MPa。
此值可以从压力表中读取。
4 先调整下切换值。
假如下切换值小于1.40MPa,逆时针旋动调节螺杆,使触点在1.40MPa处切换。
5 压力上升至1.55 MPa。
假如下切换值小于1.55MPa,再顺时针旋动调节螺钉,使触点在1.55MPa处切换。
6 让压力在1.35 –1.60MPa范围来回变化,检验压力上升时,触点切换值是否是1.55MPa,此值既为要设定的上切换值。
检验压力下降时,触点返回值是否是
1.40MPa,此值既为要设定的下切换值。
针对寿力移动机组的调试方法
其中调节方式都一样,切换点的校验可从压力表上观察,也可用万用表测试压力开关的通断。
其中:
口机型下偏差设定为105psi ;上偏差设定为135psi
H 机型下偏差设定为135psi ;上偏差设定为165psi
HH 机型下偏差设定为160psi ;上偏差设定为195psi。

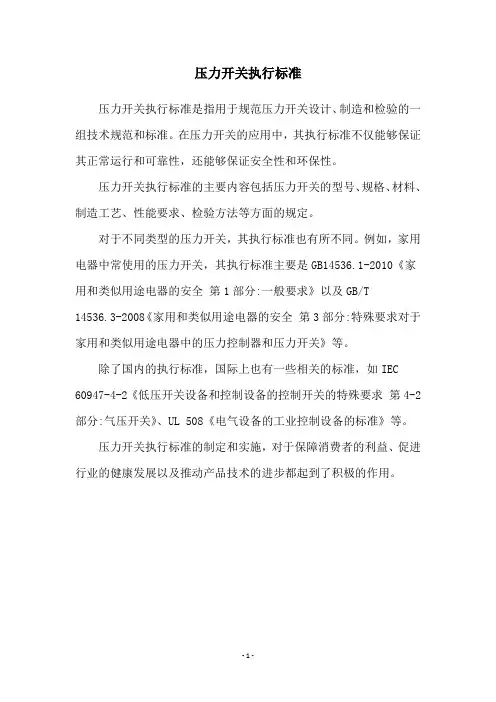

压力开关执行标准
压力开关执行标准是指用于规范压力开关设计、制造和检验的一组技术规范和标准。
在压力开关的应用中，其执行标准不仅能够保证其正常运行和可靠性，还能够保证安全性和环保性。
压力开关执行标准的主要内容包括压力开关的型号、规格、材料、制造工艺、性能要求、检验方法等方面的规定。
对于不同类型的压力开关，其执行标准也有所不同。
例如，家用电器中常使用的压力开关，其执行标准主要是GB14536.1-2010《家用和类似用途电器的安全第1部分:一般要求》以及GB/T
14536.3-2008《家用和类似用途电器的安全第3部分:特殊要求对于家用和类似用途电器中的压力控制器和压力开关》等。
除了国内的执行标准，国际上也有一些相关的标准，如IEC 60947-4-2《低压开关设备和控制设备的控制开关的特殊要求第4-2部分:气压开关》、UL 508《电气设备的工业控制设备的标准》等。
压力开关执行标准的制定和实施，对于保障消费者的利益、促进行业的健康发展以及推动产品技术的进步都起到了积极的作用。
- 1 -。
压力开关国际标准
压力开关是一种广泛应用于自动控制系统中的传感器，能够实现在设定压力值范围内自动控制设备的启动、停止及转换等功能。
随着全球经济的不断发展和国际贸易的日益增多，压力开关已成为世界各国普遍应用的自控元件之一。
因此，欧洲、美国等国家在标准化有关压力开关方面多年来一直在不断研究，陆续制定了一系列有关压力开关的国际标准和技术规范。
压力开关国际标准主要包括以下几个方面：
1.安全性能：压力开关应具有良好的耐高压、耐温度、耐腐蚀性能，能够保证在高压环境下不会被破坏或短路；同时，也应保证压力开关本身或其连线不会造成火灾或电击等危险。
2.精度和重复性：压力开关应能够准确地读取被测压力，并且具有较好的重复性，即在多次测量中能够保持一致的结果。
3.可靠性：压力开关应具有高可靠性，能够保证在长期稳定性、抗干扰性和抗磨损性等方面能够满足要求。
4.环境适应性：压力开关应能适应不同的环境和工作场所，同时也要考
虑其对环境的影响。
以上几个方面都是压力开关国际标准所重点关注的。
对于这些标准的制定，其主要目的是保证压力开关在使用过程中能够满足各种不同的应用需求，同时也为国际贸易提供了一个合理、公正、可靠的标准化基础。
总之，压力开关作为一种重要的自控元件，在全球范围内应用广泛，因此，压力开关国际标准的制定和实施对于保障世界各国经济和贸易的健康发展、促进国际技术合作和交流、提高产品和服务质量都具有极其重要的意义。
通过标准化的统一规范，也能够为用户提供更为优质和可靠的产品和服务。

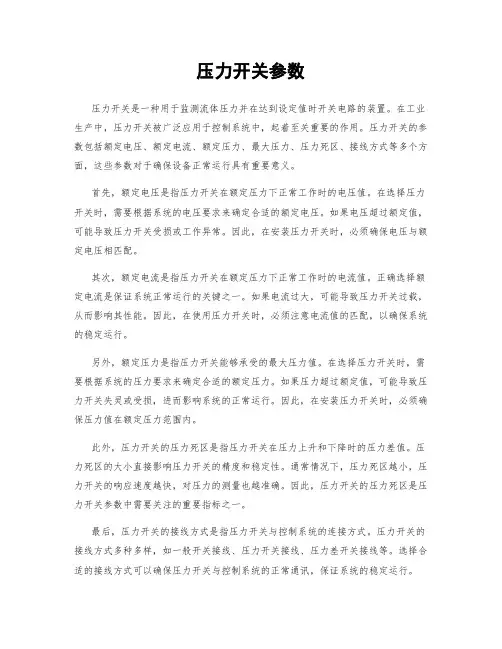

压力开关参数压力开关是一种用于监测流体压力并在达到设定值时开关电路的装置。
在工业生产中，压力开关被广泛应用于控制系统中，起着至关重要的作用。
压力开关的参数包括额定电压、额定电流、额定压力、最大压力、压力死区、接线方式等多个方面，这些参数对于确保设备正常运行具有重要意义。
首先，额定电压是指压力开关在额定压力下正常工作时的电压值。
在选择压力开关时，需要根据系统的电压要求来确定合适的额定电压。
如果电压超过额定值，可能导致压力开关受损或工作异常。
因此，在安装压力开关时，必须确保电压与额定电压相匹配。
其次，额定电流是指压力开关在额定压力下正常工作时的电流值。
正确选择额定电流是保证系统正常运行的关键之一。
如果电流过大，可能导致压力开关过载，从而影响其性能。
因此，在使用压力开关时，必须注意电流值的匹配，以确保系统的稳定运行。
另外，额定压力是指压力开关能够承受的最大压力值。
在选择压力开关时，需要根据系统的压力要求来确定合适的额定压力。
如果压力超过额定值，可能导致压力开关失灵或受损，进而影响系统的正常运行。
因此，在安装压力开关时，必须确保压力值在额定压力范围内。
此外，压力开关的压力死区是指压力开关在压力上升和下降时的压力差值。
压力死区的大小直接影响压力开关的精度和稳定性。
通常情况下，压力死区越小，压力开关的响应速度越快，对压力的测量也越准确。
因此，压力开关的压力死区是压力开关参数中需要关注的重要指标之一。
最后，压力开关的接线方式是指压力开关与控制系统的连接方式。
压力开关的接线方式多种多样，如一般开关接线、压力开关接线、压力差开关接线等。
选择合适的接线方式可以确保压力开关与控制系统的正常通讯，保证系统的稳定运行。
总的来说，压力开关的参数包括额定电压、额定电流、额定压力、压力死区、接线方式等多个方面，这些参数在压力开关的选择、安装和使用过程中都至关重要。
只有合理选择压力开关的参数，才能确保系统的正常运行，提高生产效率，保障设备的安全性和稳定性。
压力开关标准
压力开关标准是指压力开关的基本参数和技术要求。
根据国家和行业的标准，压力开关的标准可以涉及以下内容：
1. 压力范围：压力开关能够测量和控制的压力范围。
2. 接头形式：压力开关与被控制的系统之间的连接方式。
3. 精度等级：压力开关的测量精度要求。
4. 介质要求：压力开关能够适用的工作介质要求。
5. 耐压性能：压力开关在压力范围内的耐压能力。
6. 电气接口：压力开关与电气系统之间的连接方式和参数。
7. 工作温度范围：压力开关能够正常工作的温度范围。
8. 外壳材质：压力开关外壳的材质要求。
9. 防护等级：压力开关的防护等级要求。
10. 寿命要求：压力开关的使用寿命要求。
11. 安全认证：压力开关需要符合的安全认证标准。
根据不同的应用领域和具体需求，压力开关的标准可能会有所差异。
在选购和使用压力开关时，应根据实际需要选择符合相关标准要求的产品。

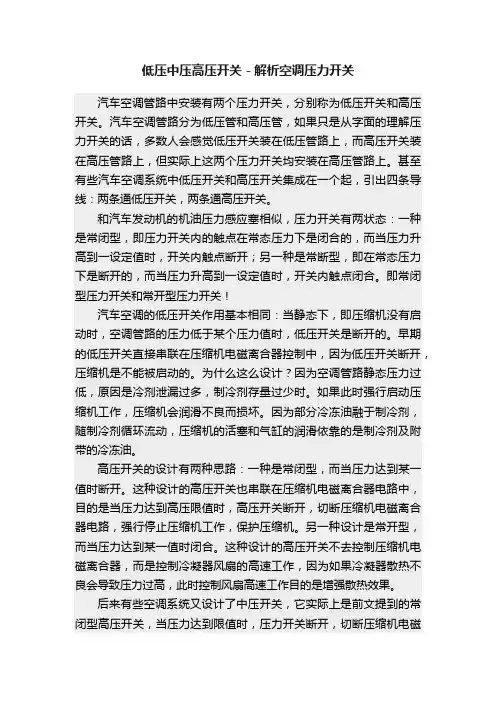

低压中压高压开关－解析空调压力开关汽车空调管路中安装有两个压力开关，分别称为低压开关和高压开关。
汽车空调管路分为低压管和高压管，如果只是从字面的理解压力开关的话，多数人会感觉低压开关装在低压管路上，而高压开关装在高压管路上，但实际上这两个压力开关均安装在高压管路上。
甚至有些汽车空调系统中低压开关和高压开关集成在一个起，引出四条导线：两条通低压开关，两条通高压开关。
和汽车发动机的机油压力感应塞相似，压力开关有两状态：一种是常闭型，即压力开关内的触点在常态压力下是闭合的，而当压力升高到一设定值时，开关内触点断开；另一种是常断型，即在常态压力下是断开的，而当压力升高到一设定值时，开关内触点闭合。
即常闭型压力开关和常开型压力开关！汽车空调的低压开关作用基本相同：当静态下，即压缩机没有启动时，空调管路的压力低于某个压力值时，低压开关是断开的。
早期的低压开关直接串联在压缩机电磁离合器控制中，因为低压开关断开，压缩机是不能被启动的。
为什么这么设计？因为空调管路静态压力过低，原因是冷剂泄漏过多，制冷剂存量过少时。
如果此时强行启动压缩机工作，压缩机会润滑不良而损坏。
因为部分冷冻油融于制冷剂，随制冷剂循环流动，压缩机的活塞和气缸的润滑依靠的是制冷剂及附带的冷冻油。
高压开关的设计有两种思路：一种是常闭型，而当压力达到某一值时断开。
这种设计的高压开关也串联在压缩机电磁离合器电路中，目的是当压力达到高压限值时，高压开关断开，切断压缩机电磁离合器电路，强行停止压缩机工作，保护压缩机。
另一种设计是常开型，而当压力达到某一值时闭合。
这种设计的高压开关不去控制压缩机电磁离合器，而是控制冷凝器风扇的高速工作，因为如果冷凝器散热不良会导致压力过高，此时控制风扇高速工作目的是增强散热效果。
后来有些空调系统又设计了中压开关，它实际上是前文提到的常闭型高压开关，当压力达到限值时，压力开关断开，切断压缩机电磁离合器电路，强行停止压缩机工作，保护压缩。

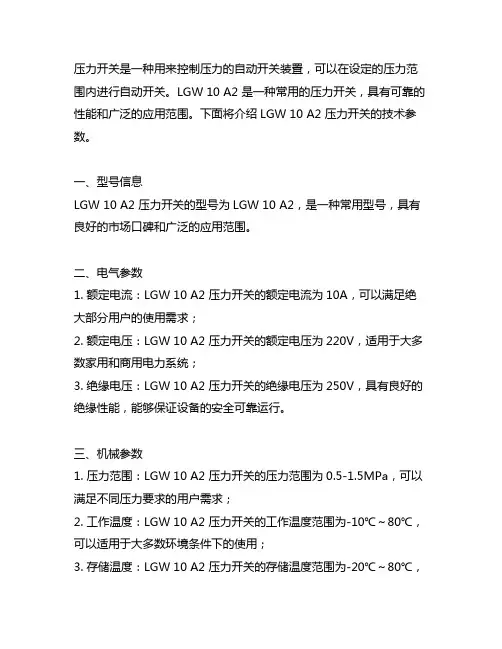

压力开关是一种用来控制压力的自动开关装置，可以在设定的压力范围内进行自动开关。
LGW 10 A2 是一种常用的压力开关，具有可靠的性能和广泛的应用范围。
下面将介绍LGW 10 A2 压力开关的技术参数。
一、型号信息LGW 10 A2 压力开关的型号为LGW 10 A2，是一种常用型号，具有良好的市场口碑和广泛的应用范围。
二、电气参数1. 额定电流：LGW 10 A2 压力开关的额定电流为10A，可以满足绝大部分用户的使用需求；2. 额定电压：LGW 10 A2 压力开关的额定电压为220V，适用于大多数家用和商用电力系统；3. 绝缘电压：LGW 10 A2 压力开关的绝缘电压为250V，具有良好的绝缘性能，能够保证设备的安全可靠运行。
三、机械参数1. 压力范围：LGW 10 A2 压力开关的压力范围为0.5-1.5MPa，可以满足不同压力要求的用户需求；2. 工作温度：LGW 10 A2 压力开关的工作温度范围为-10℃～80℃，可以适用于大多数环境条件下的使用；3. 存储温度：LGW 10 A2 压力开关的存储温度范围为-20℃～80℃，具有较强的环境适应性。
四、外观参数1. 外壳材质：LGW 10 A2 压力开关的外壳材质为优质的工程塑料，具有良好的防尘防水性能；2. 连接方式：LGW 10 A2 压力开关的连接方式为螺纹连接，安装方便，便于用户操作；3. 外观颜色：LGW 10 A2 压力开关的外观颜色为经典的黑色，简约大方。
以上就是对LGW 10 A2 压力开关的技术参数的介绍，该压力开关具有良好的电气参数、机械参数和外观参数，能够满足大多数用户的使用需求。
希望以上信息能够为用户选购LGW 10 A2 压力开关提供一定的参考价值。
LGW 10 A2 压力开关作为一种常用的传感器，因其稳定性和可靠性被广泛应用于工业自动控制系统中。
在工业现场，LGW 10 A2 压力开关常用于监测和控制液体或气体压力，以保证设备运行安全和正常。
汽车空调用三态压力开关技术规范-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII1 范围本标准规定了汽车空调三态压力开关技术要求、试验方法、检验规则、标志、包装、运输及贮存要求。
本标准适用于公司现有产品用三态压力开关的选用和验收。
2 引用标准无3技术要求3.1 一般要求压力开关应按本技术条件的规定，并按经规定程序批准的图样及技术文件制造。
3.2外观及外形尺寸3.2.1 产品外表要求光洁，部件无损坏，铭牌清晰，插片无毛刺。
3.2.2 外形尺寸应符合图纸要求。
3.3 工作压力H/P：OFF 3.14±0.2MPa DIFF 0.59±0.2MPaM/P：OFF 1.37±0.10MPa ON 1.77±0.10Mpa或根据具体空调系统确定。
L/P：OFF 0.196±0.02MPa DIFF 0.023±0.01MPa3.4 气密性按4.5方法试验，向开关加压3.5MPa，开关的任何部位应无气体渗漏。
3.5 静压强度按4.6方法试验，在5.3MPa的压力下保持5min，开关不应出现任何异常，工作压力应满足3.3条要求。
3.6 爆破压力按4.7方法试验，在8.0MPa压力下开关不应出现爆破。
3.7 绝缘强度按4.8方法试验，在插片之间施加500V，插片与外壳之间施加500V的交流电压，保持1min，开关不应出现击穿和闪络现象。
3.8 电压降按4.9方法试验，开关的电压降插片1与2之间不应大于200mV，插片3与4之间不应大于100mv。
3.9 耐过载电流按4.10方法试验，开关应符合要求。
3.10 撞击试验按4.11方法试验后，开关不应出现任何破损现象，并符合3.3，3.4要求。
3.11 振动试验按4.12方法试验后，开关不应出现任何破损现象，并符合3.3，3.4要求。
3.12 耐久性试验按4.13方法试验后，开关应符合3.3，3.4要求。
压力开关执行标准压力开关是广泛应用于工业自动化控制中的一种重要开关设备，用来监测和控制系统中的压力信号。
压力开关的执行标准主要包括以下几个方面：1.测量范围：压力开关的测量范围是指其可以检测的压力值的范围。
不同的实际应用场景有不同的压力需求，压力开关的测量范围需要根据具体情况进行选择。
2.精度等级：压力开关的精度等级是指其测量结果与真实值之间的偏差。
通常使用百分之多少来表示，例如0.5%、1.0%等。
精度等级越高，表示压力开关的测量结果越接近真实值。
3.电气特性：压力开关的电气特性是指其电气参数及工作原理。
包括工作电压、额定电流、闭合电阻、开启电阻等。
这些参数需要根据具体的控制系统来选择，以确保压力开关的正常工作。
4.外观尺寸：压力开关的外观尺寸是指其外形尺寸及安装方式。
外形尺寸需要与控制系统的安装条件相适应，以确保正常安装和使用。
安装方式包括螺纹连接、法兰连接等，需要根据具体的设备和管道进行选择。
5.环境适应性：压力开关的环境适应性是指其能否在不同的工作环境中正常工作。
这包括温度、湿度、振动等因素的影响。
压力开关在设计和制造时需要考虑到不同环境条件下的工作性能，以确保其在各种条件下都可以可靠地工作。
6.安全性：压力开关在工业自动化控制系统中扮演着重要角色，所以安全性是一个非常重要的考虑因素。
压力开关需要设计和制造符合相关的安全标准，以确保在工作过程中不会产生安全隐患。
同时，它还应具备过压保护、过压报警等功能，以确保系统在异常情况下能及时响应并采取相应措施。
7.寿命：压力开关的寿命是指其在正常工作条件下可以使用的时间。
压力开关的寿命受到多个因素的影响，包括其内部元件的质量、工作环境条件、正常使用和维护。
良好的设计和制造可以延长压力开关的寿命，提高其可靠性和使用效率。
总之，压力开关的执行标准涵盖了测量范围、精度等级、电气特性、外观尺寸、环境适应性、安全性和寿命等方面。
只有符合这些标准的压力开关才能在工业自动化控制系统中得以应用，并且能够正常、可靠地工作。
压力开关规格书(一)压力开关规格书是一种文档，其中包含压力开关的特性、性能和规格的详细说明。
这份规格书通常由生产商为了向用户提供规范指导而编写。
在该文档中，金属行业、塑料制品行业、压缩空气行业等生产压力开关的行业都有相关的规格书。
下面将对压力开关规格书进行详细说明。
一、压力开关的基本定义压力开关是一种控制装置，能够检测载荷、流量、液位、压力等物理量中的一个或多个，并把信号转换为开关量输出。
压力开关广泛应用于各种工业流程中，被称为“工业大脑”。
二、压力开关规格书的组成1. 压力开关名称和描述。
这通常包括该开关的品牌、型号、描述、颜色和特殊标志等信息。
2. 压力开关的性能。
这包括开关的操作范围、传感器类型和信号输出等，并对每个参数进行详细说明。
3. 压力开关的物理规格。
这包括尺寸、外形、材料、连接方式和重量等，并对每个参数进行详细说明。
4. 压力开关的环境条件。
这包括开关操作和存储的环境条件，包括温度、湿度、振动、冲击和防护等，并对每个参数进行详细说明。
5. 压力开关的安装和维护。
这包括将开关安装到应用设备上所需的步骤以及保养与维护，还要提供相应的图片和维护指导。
6. 压力开关的技术支持。
开关生产商通常会提供技术支持服务，例如培训、现场调整和应用工程师的支持等。
三、压力开关规格书的使用场景工业流程控制是压力开关主要的使用场景。
压力开关可以帮助生产制造商在各种流程控制应用中保证高效和可靠的操作。
下面是一些典型的应用场景：1. 压缩空气系统使用压力开关来控制空气压力。
2. 自动喷水灭火系统使用压力开关来感应水压并控制水流量。
3. 蒸汽锅炉使用压力开关来监测锅炉的蒸汽压力，并通过开关控制燃烧器的燃气流量。
4. 汽车发动机同样使用压力开关来监测发动机的空气流量和温度，以帮助发动机顺畅运转。
总体来看，压力开关规格书是一个非常有用的文档，可以帮助用户了解压力开关的特性、性能和规格，进而正确合理地使用它们。
因此，对于那些需要使用如此设备的人来说，他们应该了解什么是压力开关规格书，以及如何使用它们来达到自己的需求。
压力开关最新规范标准压力开关是一种广泛应用于工业自动化、过程控制、医疗设备等领域的传感器，用于监测和控制压力系统中的压力水平。
随着技术的发展和应用需求的提高，压力开关的规范标准也在不断更新。
以下是最新的压力开关规范标准内容：压力开关的设计应遵循以下基本原则：1. 安全性：压力开关必须符合国际安全标准，确保在各种工作环境下的安全性。
2. 可靠性：设计应保证长期稳定运行，减少故障率。
3. 准确性：压力测量的精度应符合工业应用的精度要求。
4. 兼容性：应兼容多种接口和通信协议，以适应不同的系统集成需求。
5. 环境适应性：能够适应各种环境条件，包括温度、湿度、振动等。
技术规范：- 测量范围：压力开关应覆盖从低压到高压的广泛测量范围。
- 精度等级：根据应用需求，精度等级应至少达到±1%FS（满量程）。
- 响应时间：压力开关的响应时间应满足快速控制的需求，通常不超过1秒。
- 电气连接：应提供多种电气连接选项，包括直接连接、间接连接和无线连接。
- 输出信号：标准输出信号包括但不限于4-20mA、0-10V、继电器输出等。
- 环境耐受性：应明确压力开关在不同环境条件下的耐受性，如温度范围、湿度等级等。
安装与维护：- 安装指南：提供详细的安装指南，包括安装位置、固定方式和连接方法。
- 维护周期：根据压力开关的使用寿命和工作环境，推荐合理的维护周期。
- 故障诊断：提供故障诊断指南，帮助用户快速定位并解决问题。
质量保证：- 测试与认证：压力开关在出厂前应经过严格的测试，并取得相应的国际认证。
- 质保期限：明确压力开关的质保期限，通常为一年或更长时间。
用户手册：- 操作说明：提供详细的操作说明，包括启动、校准、设置和故障排除。
- 安全警示：明确指出使用过程中可能遇到的风险和安全警示。
技术支持与服务：- 客户服务：提供专业的客户服务，解答用户在使用过程中的疑问。
- 技术支持：提供技术支持，帮助用户解决技术问题。
压力开关的设定值范围和切换差范围压力开关是一种常用的自动控制元件，用于监测和控制系统中的压力值。
根据设定值范围和切换差范围的不同，压力开关可以实现不同的控制功能。
本文将从设定值范围和切换差范围两个方面进行介绍。
一、设定值范围设定值范围是指压力开关能够设定的压力值的范围。
一般来说，设定值范围是根据被控制系统的需求来确定的。
在设定值范围内，压力开关可以正常工作；而当压力超出设定值范围时，压力开关将触发切换动作，从而实现对系统的控制。
以水泵控制为例，设定值范围可以设置为最低压力和最高压力之间的范围。
当水泵的出水压力低于最低设定压力时，压力开关将启动水泵；当水泵的出水压力高于最高设定压力时，压力开关将停止水泵。
通过设定值范围的合理设置，可以保证水泵在正常工作范围内稳定运行。
二、切换差范围切换差范围是指压力开关在设定值范围内切换动作的压力差范围。
切换差范围的大小对系统的控制精度和稳定性有重要影响。
通常情况下，切换差范围越小，系统的控制精度越高，但也容易引起频繁的开关动作；而切换差范围越大，系统的控制精度越低，但可以减少开关次数，提高系统的稳定性。
以空压机控制为例，切换差范围可以设置为最高工作压力和最低工作压力之间的压力差。
当空压机的出气压力低于最低工作压力时，压力开关将启动空压机；当出气压力高于最高工作压力时，压力开关将停止空压机。
通过合理设置切换差范围，可以保证空压机在正常工作范围内稳定运行，同时避免频繁的开关动作对设备造成损坏。
压力开关的设定值范围和切换差范围是根据被控制系统的需求而确定的。
合理设置设定值范围和切换差范围可以保证系统的控制精度和稳定性，提高设备的工作效率和寿命。
因此，在实际应用中，需要根据具体情况进行合理的设置和调整，以满足系统的要求。
压力开关作为一种重要的自动控制元件，广泛应用于各个领域，如水泵控制、空压机控制、空调系统等。
通过合理设置设定值范围和切换差范围，可以实现对系统的准确控制和保护，提高系统的安全性和可靠性。
汽车空调关键零部件之二——压力开关汽车空调关键零部件之二——压力开关简介一、乘用车空调系统结构示意图二、压力开关工作状态压力开关通过对制冷系统的高低压力控制，保护压缩机和空调系统。
压力开关一般有二种状态：一种是高、低双态压力开关：另一种是高、中、低三态压力开关。
低压-如果制冷剂压力太低，或者A/C 制冷剂系统存在问题，使压缩机离合器断路。
高压-当制冷剂压力过高，或者A/C 制冷剂系统中存在问题时，切断电源。
中压-在达到预设的制冷剂压力时，使冷凝风机工作或加速运转。
这是三态压力开关产品三、压力开关在空调系统安装位置压力开关安装部位在系统高压端管路上，在电路上与压缩机离合器串联。
四、压力开关几种状态及工作参数说明制冷剂：R134a 、工作温度-40~100℃电气参数：DC12V3.5A /DC24V1.7A高压MPa 中压MPa 低压MPaOFF ON OFF ON OFF ON3 .14+/-0.2 2.54+/-0.2 1.52+/-0.15 1.76+/-0.15 0.196+/-0.020.225+/-0.02五、压力开关结构示意图双态压力开关内部结构图三态压力开关内部结构图六、压力开关基本工作原理双态压力开关当空调系统内压力高于（3.14MPa）或低于（0.196MPa）额定的安全压力时，膜片受压瞬间发生翻转，推动连杆导致触点断开，当系统压力降低或升高到安全压力值时（2.54~0.225MPa），膜片瞬间复位，开关接通。
三态压力开关在双态压力开关内部增加了一组独立的触点开关，控制冷凝风机工作状态，当空调系统内压力高于（1.52MPa）压力时，该组膜片受压瞬间发生翻转，导致开关触点接通，使冷凝风机工作或高速启动；当空调系统内压力低于（1.25MPa）压力时，该组膜片泄压瞬间复位，触点开关断开，致使冷凝风机停转工作或匀速运转。
七、压力开关常见质量问题故障现象一：压力开关检测时，压力上不去,即压力开关泄漏主要原因有二种状况：一种状况：氢化丁氰橡胶O型圈密封面有杂质或破损：密封面不密封，致使冷媒侵入压力开关内部，冷媒泄漏。
xxxx有限公司
空调压力开关通用要求
发布日期：
实施日期：
空调技术部2002/9/15
一.范围
本标准规定压力开关的技术要求、试验方法。
本标准适用于额定功率为5600W以下的各种空气调节器控制系统压力保护之用
二.技术要求
1.外观结构
产品装配正确，塑料件表面色泽一致，无裂纹、缺料，标识标志清晰，金属件无明显毛刺，涂层无脱落，露底。
2.外形尺寸应符合图纸要求
3.使用环境
1)周围空气温度为-30~80。
C；
2)工作介质温度为-40~120。
C；
3)周围空气相对湿度为45%~95%；
周围空气中无易燃性、强烈腐蚀气体及导电性尘埃存在。
4.特性参数
1)触点负载额定参数：
220V，380V（AC）3A
12V（DC）3A
2)特性参数
压控在表1规定的气密性试验压力作用下，应无渗漏现象,并能正常动作、复位。
耐阻燃性
4)外壳材料及护线套管均应选用阻燃性良好的材料制造，其阻燃等级不低于94V-0级。
5.电气性能
1)缘电阻：导电片与外壳间施加DC500V下的绝缘电阻应不小于100MΩ;
2)电气强度：经绝缘处理后，定子绕组与外壳间施加50Hz近似正弦波的电压1500V历
时1分钟或1800V历时1秒钟，无击穿或闪络现象（整定动作电流为2毫安）；
3)接触电阻：温控器触头接触电阻值应小于50 mΩ；
4)泄漏电流：温控器泄漏电流应小于0.2mA ；
5)耐湿热性：温控器开路接线端子之间，接线端子与支架之间的绝缘电阻应大于20 MΩ。
接线端子与支架之间应能承受50 HZ，正弦交流电压1250V，历时1 min，应无击穿和闪络现象
6)寿命
对压力控制器施以50HZ,正弦交流电压220V感性负载,按表2的规定,以周期性改变气压法强制触头通断,对压力控制器触头进行寿命试验,按技术要求中的规定测试其压力动作特性值变化,试验结果应符合相关规定。
高压类压控最大试验压力为10Mpa，低压类压控最大试验压力为5Mpa，压控经最大压力试验后，不出现爆破开裂现象。
6.湿热试验:
产品经40±3。
C相对湿度为91%~85%历时48h湿热试验后应能符合：
1)湿热试验后，绝缘电阻应≥5MΩ
2)湿热试验后,施加1500V，50Hz耐电气强度试验电压1min试验后应无击穿
和闪络现象。
7.温升: 产品在通以1.25 额定电流最大允许值时其导电部分温升不应超过表2中的规定数值：
12.机械性能
A)在操作中不允许出现打滑现象；
B)接线端子强度：接线端子应无松动、破损和影响使用的变形现象；
C)主令开关经下列性能试验后，不发生机械和电气故障,电气性能符合相关要求。
a)耐振动性试验；
b)耐冲击性试验；
c)耐高温性试验；
d)耐低温性试验；
13.标志耐磨性：方法对铭牌进行耐磨性试验后，其表面应无明显字迹脱落，标志应保持清晰可见，但轻微脱色可忽略不计。
用刻、铸、钢印等办法制成标志，要不做此项试验。
三．试验方法
1.外观、目测、手感。
2.外形尺寸按图纸要求，用0.02mm精度的卡尺。
3.电气性能试验按技术要求中进行,并符合相关要求
4.温升:不大于表2中的规定数值：
5.耐磨性试验
按技术要求中的耐磨性试验进行试验检查。
把烷基苯磺酸盐与非离子熔剂混合的中性溶液，滴于标志表面历时4小时后，用40±5。
C温水雾除去或潮湿布轻轻擦去，并在25±5。
C室内完全干燥，再用专用设备用干布250g的重力擦试，试验次数为12次，历时12秒，应符合相关要求。
6.湿热试验:
产品经40±3。
C相对湿度为91%~85%历时48h湿热试验后应能符合：
3)湿热试验后，绝缘电阻应≥5MΩ
4)湿热试验后,施加1500V，50Hz耐电气强度试验电压1min试验后应无击穿
和闪络现象。
7.振动试验
产品经振动试验后，压控应无机械故障和电气故障，其动作压力变化值高压在±0.15Mpa内，低压在±0.05Mpa内。
8.耐冲击
开关X、Y、Z三个方向各经0.15N11±1ms，3次冲击试验后产品应无开裂、松脱其触点接触性能应符合相关要求。
9.接线端子强度试验
将温控器主体固定，按表1规定数值沿接线端子轴向施以压负荷和拉伸负荷各5S，然后在与接线端子相垂直的四个方位上施以9.8N的力5S，试验结果端子应无松动、破损和影响使用的变形现象。
表1
用气压（或液压）对压控逐渐加压或降压，直到触点动作，读出压力表读数，连续测量三次，以敏三次的读数为准，依次获得动作（断开）压力值和恢复（接通）压力值。
试验装置必须带有限压功能，预防高压冲击造成试验产品参数变动。
（高压类试验压力不高于4.0Mpa，低压类不高于2.0Mpa）。
11.气密性试验
用气压（或液压），对压控逐渐加到表2中规定的气密性试验压力，浸入水中历时1min后检查，应无渗漏。
12结构强度试验
用气压（或液压）对压控逐淅加压到规定最大试验压力，历时1min后，应无爆破开裂和渗漏。
13.耐燃性试验
用垂直燃烧法，将试样放在火焰上垂直燃烧10秒钟后，离开火焰，应能在10秒钟内自熄。
