电气工程-管路敷设标注方法

电气工程线路敷设方式标注在电气工程中，线路敷设方式的选择直接影响到电力系统的可靠性和安全性。

因此，在进行电气工程线路敷设时，需要进行合理的标注和记录。

本文将介绍一些常用的电气工程线路敷设方式标注方法。

1. 敷设方式标注电气工程线路敷设方式共有多种，例如架空敷设、地下敷设、隧道敷设等。

对于每种敷设方式，还有各自的细化分类。

因此，在进行电气工程线路敷设时，需要标注线路敷设方式及其细化分类，以便后续的维护和管理。

举例：架空敷设：•单回路杆塔架空线路•交流复合杆架空线路•直流复合杆架空线路•高压直拆线路地下敷设：•埋深1m电缆•埋深1-2m电缆•埋深>2m电缆2. 线路标注为方便电气工程的管理和维护，需要对电气线路进行标注。

线路标注包括线路编号、线路名称、电压等级、起止点坐标及线路敷设方式等信息。

举例：线路编号：KJ003线路名称：苏州市乐园线电压等级：10kV起始点坐标：(31.30782, 120.75883)结束点坐标：(31.30144, 120.77987)敷设方式：地下敷设3. 敷设情况标注对于已经敷设完成的电气线路，需要记录其敷设情况，包括敷设日期、敷设人员、施工单位、敷设长度、敷设方式等信息。

举例：敷设日期：2020年3月1日敷设人员：李四施工单位：苏州市电力公司敷设长度：1000m敷设方式：地下敷设4. 塔杆标注塔杆是线路架空敷设的结构物，也是电气工程的重要组成部分。

对于塔杆，需要进行塔杆编号、杆型、高度、悬点距等信息的标注。

举例：塔杆编号：GT-KJ003-15杆型：双回路架空线构支架高度：20m悬点距：40m5. 线路图标注在电气工程线路图中，需要对线路的敷设方式、线路标注、敷设情况标注、塔杆标注等信息进行标注。

在标注时，应符合电气工程图例规范，注重信息的清晰、简洁和准确。

6. 总结电气工程线路敷设方式标注是电气工程管理和维护工作中的一项重要任务，它能为电气工程的安全性、稳定性和可靠性保驾护航。

sc：焊接钢管tc：电线管薄钢管pc：硬质塑料管ct：电缆桥架cp：金属软管SR：钢线槽RC：水煤气管sc管是钢导管的英文单词steel conduit 的开头字母缩写.SC新的标准标注，同于原来的G，应该是电线管，（也就是通常说的厚壁电线管）新标注为RC,通于原来标注的GG，是通常说的水煤气管。

新标注的TC，指的是薄壁电线管。

以上通称焊接钢管。

新标注，PC聚氯乙烯硬管FPC半硬管KPC 波纹管CT，为桥架敷设KBG，JDG是薄壁电线管的一个变种，属于行业标准标注，不是国标，和SC等不是一回事SC是规范上的焊管，而且是厚壁的，壁厚通常不小于3mmKBG---扣压式电气导管,用专用的压钳将套接管与导管压接紧固;JBG---紧固式电气导管,套管与导管使用用螺丝紧固.JDG、KBG管成为扣压式镀锌钢管，不用防腐、不用跨接。

是黄色的。

壁厚为1.2mm。

2.5左右。

广泛应用，节省钢材。

安装简便，功效高。

但要用正规厂家的，否则弯曲时，易扁、开裂。

要用配套的弯曲工具和弹簧。

JDG导管及系列产品是我公司在吸收国内外同类先进技术的改进型，与日本JIS工业标准相一致，并与GB50303、GB50300相吻合，即改变了传统熔焊和套丝复杂的施工工艺，也弥补了国内市场同类产品易滑扣等不良现象。

选材精当JDG导管及系列产品均采用优质钢材，经精密加工而成，双面镀锌，既美观，又有良好的防腐性能。

施工方便无需电焊机和套丝设备，也不需做跨接地线，无须刷漆，省去了传统熔焊和套丝等复杂的施工工序。

只需将直管接头连接管与管，螺纹管接头连接管与接线盒，定位后用专用工具拧紧（拧断）螺钉即可，与接线盒连接处用锁母紧定即可。

管路转弯处用弯管器可现场弯曲相应的弧度。

适用范围广JDG导管有超轻型管和轻管两种，超轻型管可用于明敷，轻型管既可明敷亦可暗敷。

适用于工业与民用建筑及市政管线中电线电缆的穿线保护，尤其适用于日趋推崇的智能写字楼的综合布线系统。

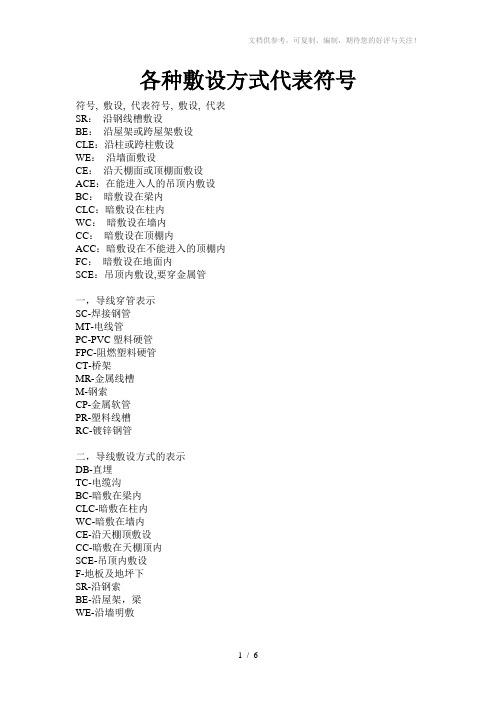

各种敷设方式代表符号符号, 敷设, 代表符号, 敷设, 代表SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FC线路敷设方式标注穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TCPVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内导线敷设方式和敷设部位的文字符号。

FE--- 沿地板明敷WE---沿墙明敷CC---在顶棚内暗敷WC---沿墙内暗敷CE---沿顶棚明敷AC---在吊顶内暗敷FC---在地面（板）内暗敷BE---沿屋顶弦架明敷BV 铜芯聚氯乙烯绝缘无护套电线俗称塑铜BVR 铜芯聚氯乙烯绝缘俗称软铜NHBV 耐火型铜芯聚氯乙烯绝缘电线人家问平常用的电线市面上 BV,BVR,RV,RVV不是那些大截面工程用的电缆B系列归类属于布电线，所以开头用B,电压：300/500VV就是PVC聚氯乙烯，也就是（塑料）就是铝芯的代码R 就是（软）的意思，要做到软，就是增加导体根数BV铜芯聚氯乙烯绝缘电线BLV铝芯聚氯乙烯绝缘电线BVR铜芯聚氯乙烯绝缘软电线RV铜芯聚氯乙烯绝缘连接软电线它比BVR更软，铜丝RVV铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线比RV多了一层塑料护套另外：我们最常用的“ 护套线”BVVB铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆就是 2 根 BV 线，在+一层白色的护套同轴射频电缆SYWV （视频线）超五类非屏蔽双绞线（网线）HYA 10*2*0.5 （表示 10 对 0.5mm 的双绞线电缆）收集的电气设计施工图中常用线路敷设方式：SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE在能进入人的吊顶内敷设BC：暗敷设在梁内CLC暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC:暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE吊顶内敷设，要穿金属管一，导线穿管表示SC-旱接钢管MT-电线管PC-PVC!料硬管FPC阻燃塑料硬管CT桥架MR-金属线槽M-钢索CP金属软管PR-1料线槽RC镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-音敷在梁内CLC暗敷在柱内WC-暗敷在墙内CE沿天棚顶敷设CC-音敷在天棚顶内SCE吊顶内敷设F-地板及地坪下SR沿钢索BE将屋架，梁WE沿墙明敷三，灯具安装方式的表不CS链吊DS-f 吊W-墙壁安装C-M顶R-嵌入S-支架CL柱上HSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为 3 极开关，额定电流为63A（ 3 联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定32A， 2 极开关电流TC ; MT 电线管SC 焊接钢管RC 水煤气管）FPC 聚氯乙烯半硬质电线管PC 聚氯乙烯硬质电线管KPC 聚氯乙烯波纹电线管GXC 金属线槽VXC 塑料线槽DG 电线管G 厚电线管GG 水煤气管BYG 难燃型聚氯乙烯半硬质电线管KRG 聚氯乙烯可挠管VG 聚氯乙烯硬质电线管穿焊接钢管敷设：SC线路敷设方式标注穿焊接钢管敷设：SC编辑文本穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设： TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内： BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设： WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CCSC--焊接钢管吊顶内敷设：SCE地板或地面下敷设：FMT--电线管（还看见用TC--标注为电线管的）RC--镀锌管（水煤管）PC--塑硬管FPC--阻燃塑硬管明敷的线路穿KBG管可以，暗敷的线路最好穿SC钢管水煤气钢管就是镀锌钢管焊接钢管就是厚壁电线管电线管通常仅指薄壁电线管水煤气钢管就是镀锌钢管（RC）焊接钢管就是厚壁电线管（SC）电线管通常仅指薄壁电线管（TC）常用金属配电管按管壁厚度可分为水煤气钢管，厚电线管，薄电线管。

电气管线预留预埋施工方法，你GET到了吗？施工管理流程01暗敷管线预留线管、线盒定位：结构钢筋绑扎好后，用水准仪在墙面筋上标出水平基准点，每道墙不少于两点，将两水平基准点之间用细线连接，形成一道水平基准线，由此水平基准线标注出管线安装标高尺寸。

线盒采用专用穿筋盒，将线盒用phi;8的圆钢焊接固定在上述标高尺寸上。

完成后对线盒进行填实、封堵。

暗敷线盒安装端正，盒口与墙面水平，埋深大于20mm时，盒应用套盒接出，套盒大小与底盒口对平齐，接地可靠。

暗敷管线剔槽安装时，横向开槽不宜超过1.5m；敷设时不得破坏结构层。

当塑料导管在砌体上剔槽埋设时，应采用强度等级不小于M10的水泥砂浆抹面保护，保护层厚度不应小于15mm。

02电气孔洞预留及封堵电气孔洞预留与土建专业配合进行，预留工作完成后需要核对有无遗漏的预留洞，并核查孔洞的规格、坐标、标高，复核土建专业地面标高、楼板下标高、楼板厚度、墙后、主梁及次梁的高度（梁下距地），确定预留管线是否穿梁。

施工过程中，电气专业人员必须随进度密切配合土建工程，及时做好管路检查工作。

敷设在电气竖井内穿楼板处和穿越不同防火区的母线、梯架、托盘和槽盒，应有防火封堵措施。

一般情况下，在开工之初，应根据图纸设计，对电气竖井内桥架的安装进行策划，合理排布，并绘制详图，以方便操作。

穿楼板的地面处设置不低于50mm（一般做100mm）的挡水台，挡水台与桥架之间进行防火封堵。

03接地体预留3.1人工接地极安装埋入地中并直接与大地接触的金属导体称为接地极，分为水平接地极和垂直接地极。

接地装置的人工接地极，导体截面应符合热稳定、均压、机械强度及耐腐蚀的要求，水平接地极的截面不应小于连接至该接地装置接地线截面的75%，且钢接地极和接地线的最小规格不应小于表4.1.5-1和表4.1.5-2所列规格。

接地网的埋设深度与间距应符合设计要求。

当未具体规定时，接地极顶面埋设深度不宜小于0.8m；水平接地极的间距不宜小于5m，垂直接地极的间距不宜小于其长度的2倍。

AF—205AFS- 250AF1250镀银聚氯乙氟塑料绝缘耐高温—60oC~250oC连接软电线
2、规格表示法的含义
规格采用芯数、标称截面和电压等级表示
①单芯分支电缆规格表示法：同一回路电缆根数* (1*标称截面),0.6/1KV ,
如:4*(1*185)+1*95 0.6/1KV
②多芯绞合型分支电缆规格表示法：同一回路电缆根数*标称截面，0.6/1KV , 女口：4**185+1*95 0.6/1KV
③多芯同护套型分支电缆规格表示法：电缆芯数X标称截面-T,^口：4X25-T
功率因素表PPF 电度（能〉表
PJ
无功电度（能
）«PJR
熔断器
FU带报警融头的
圈i器FU
避雷器
FV
电抗器
L
rp m
—xj
信号订
A W 烦十常开按刼常闭按钮
电铃小母线H XT SF SS
―if-^-~Ci-
；—T= （H
£沟」區时断开莒延时闭合索廷时闻合常延时断齐常延时断开常I热维电器开牌点开鮭点闭融点砒点闭雜点闭ftt点| KH(FR) J1A1 1111 ~7-
、、I
接融器常闭撞融器主触头断路器主竝头濡皑断路器隔蔼开矣［熔断式為离触点KM KM QF QR i blocQSin2orrQ&i brwerr 笛。

sc：焊接钢管tc：电线管薄钢管pc：硬质塑料管ct：电缆桥架cp：金属软管SR：钢线槽RC：水煤气管sc管是钢导管的英文单词steel conduit 的开头字母缩写.SC新的标准标注，同于原来的G，应该是电线管，（也就是通常说的厚壁电线管）新标注为RC,通于原来标注的GG，是通常说的水水煤气管。

新标注的TC，指的是薄壁电线管。

以上通称焊接钢管。

新标注，PC聚氯乙烯硬管FPC半硬管KPC 波纹管CT，为桥架敷设KBG，JBG是薄壁电线管的一个变种，属于行业标准标注，不是国标，和SC等不是一回事SC是规范上的焊管，而且是厚壁的，壁厚通常不小于3mmKBG---扣压式电气导管,用专用的压钳将套接管与导管压接紧固;JBG---紧固式电气导管,套管与导管使用用螺丝紧固.JDG、KBG管成为扣压式镀锌钢管，不用防腐、不用跨接。

是黄色的。

壁厚为1.2mm。

2.5左右。

广泛应用，节省钢材。

安装简便，功效高。

但要用正规厂家的，否则弯曲时，易扁、开裂。

要用配套的弯曲工具和弹簧。

JDG导管及系列产品是我公司在吸收国内外同类先进技术的改进型，与日本JIS工业标准相一致，并与GB50303、GB50300相吻合，即改变了传统熔焊和套丝复杂的施工工艺，也弥补了国内市场同类产品易滑扣等不良现象。

选材精当JDG导管及系列产品均采用优质钢材，经精密加工而成，双面镀锌，既美观，又有良好的防腐性能。

施工方便无需电焊机和套丝设备，也不需做跨接地线，无须刷漆，省去了传统熔焊和套丝等复杂的施工工序。

只需将直管接头连接管与管，螺纹管接头连接管与接线盒，定位后用专用工具拧紧（拧断）螺钉即可，与接线盒连接处用锁母紧定即可。

管路转弯处用弯管器可现场弯曲相应的弧度。

适用范围广JDG导管有超轻型管和轻管两种，超轻型管可用于明敷，轻型管既可明敷亦可暗敷。

适用于工业与民用建筑及市政管线中电线电缆的穿线保护，尤其适用于日趋推崇的智能写字楼的综合布线系统。

电气工程施工方案1线管敷设1、电线管敷设：本工程管路敷设包括为电线管敷设，按敷设方式分为现浇混凝土墙及板内暗敷设。

1）电线管混凝土暗敷设暗管敷设工艺流程为：预制加工（煨管、切管、套丝）→测定盒、箱位置→稳注盒、箱（稳注盒箱、托板稳注灯头盒）→管路连接（焊接套管连接）→暗管敷设方式（大模板现浇混凝土墙配管、现浇混凝土楼板配管、随墙配管）→地线焊接（焊接电线管）2）本工程地下强弱电预埋管采用焊接电线管。

电线管要求壁厚均匀，有合格证，焊缝均匀，无裂缝，砂眼，棱刺和凹扁现象，并做好内壁防腐。

铁制灯头盒、开关盒、接线盒等，金属板厚应不小于1.2mm.镀锌层无剥落，无变形开焊，敲落孔完整无缺，面板安装孔齐全，并有产品合格证。

3）暗配电管应沿最近线路敷设，埋入墙内的电管管外径与墙面的净间隙不得少于15mm，同时应避免三管于一点交叉，管路穿越建筑物基础时应加保护管，管路不得穿过设备基础。

4）进入落地式配电箱的电线管路排列应整齐，管口应高出基础面不小于50mm;5）电线管煨弯时不允许有折皱凹穴和裂缝，煨扁度不得大于管外径的10%，弯曲半径大于管外径的10倍（现浇混凝土内），电线管的煨弯采用油压煨管器制作，SC70以上管径采用成品弯头。

6）管路连接采用套管连接，套管长度为连接管径的2.2倍，连接管口对口处应在套管的中心，焊口应焊接牢固严密，管径80以上电线管采用坡口（喇叭口）焊接。

7）管路连接超过下列长度，应加装接线盒，所有增加的过线盒应在图纸中标注具体位置，其位置应便于穿线：无弯时：超过30米；有一个弯时：超过20米；有二个弯时：超过15米；有三个弯时：超过8米。

8）测定盒、箱位置，应根据设计图要求，以土建弹出水平线为基准，挂线找平，线坠找正，标出实际尺寸。

9）管进盒、箱连接时，盒、箱开孔应整齐并与管径相吻合，要求一管一孔，不得开长孔，铁制盒严禁用电气焊开孔，并应刷防锈漆，管口入盒、箱，暗配管可用跨接地线焊接牢固在盒棱边上，管口露出盒，箱应小于5mm，有锁紧螺母者与螺母平，露出锁母的丝扣为2-4扣，进入箱体采用丝扣进盒，墙体、板内管入小盒不套丝，做好跨接。
