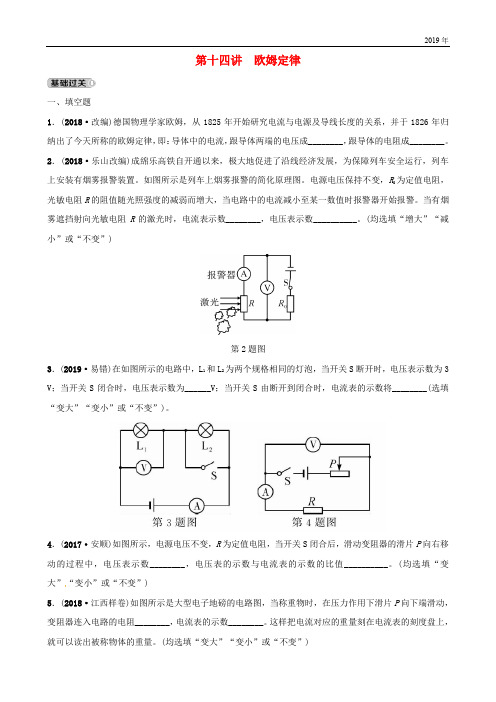

第十四讲欧姆定律一、填空题1．(2018·改编)德国物理学家欧姆，从1825年开始研究电流与电源及导线长度的关系，并于1826年归纳出了今天所称的欧姆定律，即：导体中的电流，跟导体两端的电压成________，跟导体的电阻成________。
2．(2018·乐山改编)成绵乐高铁自开通以来，极大地促进了沿线经济发展，为保障列车安全运行，列车上安装有烟雾报警装置。
如图所示是列车上烟雾报警的简化原理图。
电源电压保持不变，R0为定值电阻，光敏电阻R的阻值随光照强度的减弱而增大，当电路中的电流减小至某一数值时报警器开始报警。
当有烟雾遮挡射向光敏电阻R的激光时，电流表示数________，电压表示数__________。
(均选填“增大”“减小”或“不变”)第2题图3．(2019·易错)在如图所示的电路中，L1和L2为两个规格相同的灯泡，当开关S断开时，电压表示数为3 V；当开关S闭合时，电压表示数为______V；当开关S由断开到闭合时，电流表的示数将________(选填“变大”“变小”或“不变”)。
4．(2017·安顺)如图所示，电源电压不变，R为定值电阻，当开关S闭合后，滑动变阻器的滑片P向右移动的过程中，电压表示数________，电压表的示数与电流表的示数的比值__________。
(均选填“变大”“变小”或“不变”)5．(2018·江西样卷)如图所示是大型电子地磅的电路图，当称重物时，在压力作用下滑片P向下端滑动，变阻器连入电路的电阻________，电流表的示数________。
这样把电流对应的重量刻在电流表的刻度盘上，就可以读出被称物体的重量。
(均选填“变大”“变小”或“不变”)第5题图6．(2019·改编)如图所示的电路中，电源电压保持不变。
当开关S闭合后，只有一个电表的示数发生了变化。
假设电路中只有一处故障，且只发生在电阻R或灯泡L上。
江西师范大学附属中学物理第十四章欧姆定律（篇）（Word版含解析）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．现有下列器材：学生电源，电流表（0~0.6A 0~3A）、电压表（0~3V 0~15V）、定值电阻8（2.5Ω、5Ω、10Ω、15Ω、20Ω、25Ω各一个）、开关、滑动变阻器（15Ω 1A）和导线若干，利用这些器材探究“电压一定时，电流与电阻的关系”，实验中电阻R两端的电压始终保持3V不变。
(1)请用笔画线代替导线，将图中实物电路连接完整，要求滑动变阻器的滑片P向B端移动时电压表示数变小；______(2)实验中，不能被选用的电阻为___Ω；判断的依据是______；(3)保证所选电阻均能正常进行实验，电源电压应该控制在3V至______V之间；(4)实验中依次接入其中三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，测得相应的电流值，如下表所示。
分析表中的数据可以得出结论______；实验次数…234…R/Ω…101520…I/A…0.30.20.15…(5)做完探究“电压一定时，电流与电阻的关系”，把定制电阻换成小灯泡，测定小灯泡电功率的实验中，选用的电源电压为4.5V，小灯泡的额定电压为2.5V、电阻约为10Ω。
①闭合开关、移动滑片P至电压表的示数如图乙所示，如要获得小灯泡额定功率的数据，滑片P应向______（选填“A”或“B”）移动，使电压表的示数为______V。
②改变滑片P的位置，获得多组对应的电压、电流值。
根据记录的数据，绘制得如图丙所示的I﹣U图像。
由图像可知，小灯泡的额定功率是______W；同时发现小灯泡的电流与电压不成正比，原因可能是______。
【答案】 2.5 此时电流超过了电流表的量程 4.8电压一定时，电流与电阻成反比 A 2.5 0.5 小灯泡电阻受到温度的影响【解析】【分析】【详解】(1)[1]由题意可知，当滑动变阻器滑片P 向B 端移动时，接入电路中的电阻变大，故滑片左侧的电阻丝应当连入电路中，电路连接图如图所示。

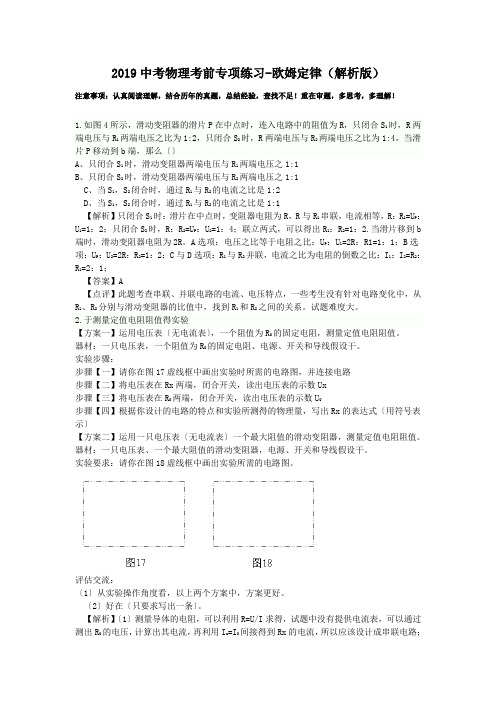

2019中考物理考前专项练习-欧姆定律（解析版）注意事项：认真阅读理解，结合历年的真题，总结经验，查找不足！重在审题，多思考，多理解！1.如图4所示，滑动变阻器的滑片P在中点时，连入电路中的阻值为R，只闭合S1时，R两端电压与R1两端电压之比为1:2，只闭合S2时，R两端电压与R2两端电压之比为1:4，当滑片P移动到b端，那么〔〕A、只闭合S1时，滑动变阻器两端电压与R1两端电压之1:1B、只闭合S2时，滑动变阻器两端电压与R2两端电压之1:1C、当S1，S2闭合时，通过R1与R2的电流之比是1:2D、当S1，S2闭合时，通过R1与R2的电流之比是1:1【解析】只闭合S1时：滑片在中点时，变阻器电阻为R，R与R1串联，电流相等，R：R1=U P：U1=1：2；只闭合S2时，R：R2=U P：U2=1：4；联立两式，可以得出R1：R2=1：2.当滑片移到b 端时，滑动变阻器电阻为2R。
A选项：电压之比等于电阻之比：U P：U1=2R：R1=1：1；B选项：U P：U2=2R：R2=1：2；C与D选项：R1与R2并联，电流之比为电阻的倒数之比：I1：I2=R2：R1=2：1；【答案】A【点评】此题考查串联、并联电路的电流、电压特点，一些考生没有针对电路变化中，从R1、R2分别与滑动变阻器的比值中，找到R1和R2之间的关系。
试题难度大。
2.于测量定值电阻阻值得实验【方案一】运用电压表〔无电流表〕，一个阻值为R0的固定电阻，测量定值电阻阻值。
器材：一只电压表，一个阻值为R0的固定电阻、电源、开关和导线假设干。
实验步骤：步骤【一】请你在图17虚线框中画出实验时所需的电路图，并连接电路步骤【二】将电压表在Rx两端，闭合开关，读出电压表的示数Ux步骤【三】将电压表在R0两端，闭合开关，读出电压表的示数U0步骤【四】根据你设计的电路的特点和实验所测得的物理量，写出Rx的表达式〔用符号表示〕【方案二】运用一只电压表〔无电流表〕一个最大阻值的滑动变阻器，测量定值电阻阻值。
九年级物理上册第十四章欧姆定律单元复习练习(Word版含答案)一、初三物理第十四章欧姆定律易错压轴题提优（难）1．小明对“篮球在空气中是否受受到浮力”进行探究，由此进行一系列的思考与实验，并最终设计出可直接测量空气密度的简易“空气密度仪”。
(1)如图甲，将一个带阀门的篮球放在天平的托盘上，阀门连接未充气的气球，且处于关闭状态。
加砝码使天平平衡。
打开阀门，气球变大（假设篮球体积不变），天平指针向______偏转。
指针偏转的原因是__________________________________________。
(2)为测量篮球受到浮力大小，小明设计了如图乙所示的电路。
电路中电源电压U为6V，R 是力敏电阻，其阻值与所受压力F压的关系如图丙所示。
当左盘中篮球未给气球充气时，电流表示数为0.2A，此时压敏电阻R大小为20Ω；当篮球给气球充气到体积为篮球2倍时（篮球体积不变），电流表示数为0.15A，力敏电阻R所受压力F B与篮球对左侧托盘的压力F A的关系如图丁所示，则定值电阻R0阻值为______Ω，篮球所受浮力为______N。
(3)图乙中篮球与气球内气体的总质量保持不变，并控制气球体积为篮球的2倍，在电压表指针所指的刻度盘上标上对应的空气密度值，就制成了一台测量当地空气密度的“空气密度仪”。
若用此装置测量大于1.29kg/m3的空气密度，指针大概应在______（A/B）处。
【答案】右气球受到浮力变大 10 0.09A【解析】【分析】【详解】(1)[1][2]打开阀门，气球变大，根据阿基米德原理，气球受到的浮力变大，蓝球对托盘的压力变小了，故天平指针向右偏转。
(2)[3]压敏电阻R 与定值电阻R 0串联，电流表测量电路的电流，电压表测定值电阻的电压，当左盘中篮球未给气球充气时，电流表示数为0.2A ，根据串联电路的规律及欧姆定律0116V 20100.2AU R R I =-=-Ω=Ω [4]由图丙知此时 F 1B ＝309N当篮球给气球充气到体积为篮球的2倍时（篮球体积不变），电流表示数为0.15A ，根据串联电路的规律及欧姆定律2026V 10300.15AU R R I =-=-Ω=Ω 由图丙知此时 F 2B =300N由图丁知F B =50F A故11A 309N 5050B F F == 22A 300N 5050B F F == 托盘A 所受压力的变化量 ∆F A ＝309N 50−300N 50＝0.18N 篮球给气球充气到体积为篮球的2倍，由阿基米德原理，即篮球所受的浮力为 F 浮=12×0.18N=0.09N (3)[5]气球体积为篮球的2倍，即气球的体积不变，现用此装置测量大于1.29 kg/m 3的空气密度，根据阿基米德原理，气球受到的浮力变大，篮球对托盘的压力变小，力敏电阻R 所受压力F B 也变小，可知压敏电阻变大，根据串联电阻的规律，电路的总电阻变大，由欧姆定律，电路的电流变小，根据U ＝IR ，定值电阻的电压变小，即电压表示数变小，故用此装置测量大于1.29 kg/m 3的空气密度，指针应在电压表盘1.29刻度线的左侧， 即A 处。
欧姆定律一、填空题1.（2019襄阳，26）如图所示,电源电压保持不变,电阻R1=R2=R3=10Ω，若只使R2、R3并联接入电路,则应闭合开关_____，此时电流表的示数为I1:要使R1,R2串联,应断开开关S1、S2此时电流表的示数为I2,则I1：I2=_____。
2.（2019淮安，17）为了测定风速大小，小明设计了如图所示的装置。
装置中探头、金属杆和滑动变阻器滑片P 相连。
可上下移动。
该装置利用了流体流速越大，压强越________的原理。
现要求：当风吹过探头时。
风速越大，电压表的示数越大，请对该装置提出一条合理的改进措施_______ .3. (2019扬州，21）如图所示的电路，电源电压恒为3V，闭合开关S，电流表A1示数为0.5A，A2示数为0.3A，则电阻R1是______ Ω，通过电阻R2的电流是_______ A，电阻R1的电功率是_______ W，在5min 内整个电路消耗的电能是______ J。
4. (2019泰州，18）如图甲,定值电阻R2的阻值为40Ω.闭合开关,电流表A1、A2的指针偏转均如图乙所示.则电流表A1的读数为____A,电流表A2的读数为____A,电源电压为____V,R1的阻值为____Ω5.（2019连云港，12）有一定值电阻，当其两端的电压为9V时，通过它的电流为0.9A，它的电阻是_____Ω；如果它两端的电压为15V，迪过它的电流是_____A；核电站是利用核_____（选填“聚变”或“裂变”）产生的能量发电的；在汽车制动过它的动能转化为地面、轮胎、空气的内能，但这些内能无法自动转化回去，这是因为能量的转移和转化是有_____的。
二、选择题1.（2019襄阳，9）如图所示,电源电压保持不变，闭合开关S，当滑动变阻器滑片P向右滑动过程中,下列说法正确的是A. 电流表A1的示数变大B. 电压表的示数变大C. 电压表V的示数与电流表A2的示数的比值变大D. 电压表V的示数与电流表A2的示数的乘积变大2.（2019襄阳，10）在如图所示的电路中,电源电压保持不变。

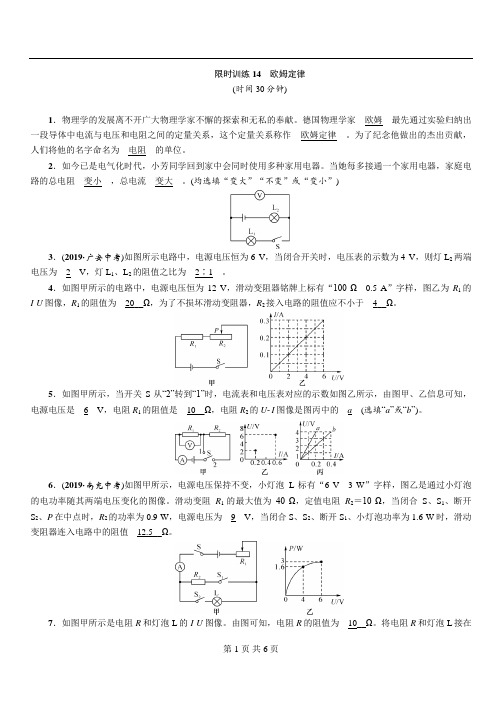

限时训练14欧姆定律(时间30分钟)1．物理学的发展离不开广大物理学家不懈的探索和无私的奉献。
德国物理学家__欧姆__最先通过实验归纳出一段导体中电流与电压和电阻之间的定量关系，这个定量关系称作__欧姆定律__。
为了纪念他做出的杰出贡献，人们将他的名字命名为__电阻__的单位。
2．如今已是电气化时代，小芳同学回到家中会同时使用多种家用电器。
当她每多接通一个家用电器，家庭电路的总电阻__变小__，总电流__变大__。
(均选填“变大”“不变”或“变小”)3．(2019·广安中考)如图所示电路中，电源电压恒为6 V，当闭合开关时，电压表的示数为4 V，则灯L2两端电压为__2__V，灯L1、L2的阻值之比为__2∶1__。
4．如图甲所示的电路中，电源电压恒为12 V，滑动变阻器铭牌上标有“100 Ω0.5 A”字样，图乙为R1的I-U图像，R1的阻值为__20__Ω，为了不损坏滑动变阻器，R2接入电路的阻值应不小于__4__Ω。
5．如图甲所示，当开关S从“2”转到“1”时，电流表和电压表对应的示数如图乙所示，由图甲、乙信息可知，电源电压是__6__V，电阻R1的阻值是__10__Ω，电阻R2的UI图像是图丙中的__a__(选填“a”或“b”)。
6．(2019·南充中考)如图甲所示，电源电压保持不变，小灯泡L标有“6 V 3 W”字样，图乙是通过小灯泡的电功率随其两端电压变化的图像。
滑动变阻R1的最大值为40 Ω，定值电阻R2＝10 Ω，当闭合S、S1、断开S2、P在中点时，R2的功率为0.9 W，电源电压为__9__V，当闭合S、S2、断开S1、小灯泡功率为1.6 W时，滑动变阻器连入电路中的阻值__12.5__Ω。
7．如图甲所示是电阻R和灯泡L的I-U图像。
由图可知，电阻R的阻值为__10__Ω。
将电阻R和灯泡L接在图乙所示电路中，S 闭合，电流表示数为0.3 A ，则电源电压为__4__V 。
第十四章欧姆定律专题练习（word版一、初三物理第十四章欧姆定律易错压轴题提优（难）1．有一只阻值未知的定值电阻R x和一只标有“2.5V”的小灯泡L：(1)图甲是用伏安法测定值电阻R x阻值的实物电路。
电源电压恒为3V，滑动变阻器R1的最大阻值为10Ω：①请用笔画线代替导线将图甲的实验电路补充完整；（________）②电路正确连接闭合开关后，发现仅有一只电表指针明显偏转，造成该现象的原因可能是_____；A．R1断路 B．R x断路 C．开关短路 D．R x短路③故障排除后，移动滑动变阻器滑片P，当电压表示数为1.2V时，电流表示数如图乙所示，则待测电阻R x=_____Ω；④现有以下三组数据，分析可知，不可能通过以上实验获得的数据有_____（填序号）；实验序号电压U/V电流I/A10.80.22 1.60.43 2.40.6(2)小华利用如图丙所示电路，巧测出小灯泡L的额定功率。
两只滑动变阻器R1和R2的最大阻值分别为10Ω和20Ω，电源电压恒定。
请完成实验步骤：①闭合开关S 、S 2，断开S 1，______，调节滑动变阻器R 2的滑片P ，使电压表的示数为2.5V ；②断开开关S 2，闭合S 、S 1，调节________的滑片P ，使电压表的示数仍为2.5V ； ③保持滑动变阻器R 1的滑片P 不动，将滑动变阻器R2的滑片P 移到最左端，读出电压表的示数为2.7V ，再将R 2的滑片P 移到最右端，读出电压表的示数0.9V ； ④小灯泡的额定功率为_____W 。
【答案】BD 4 1 滑动变阻器R 1滑片移至最左端滑动变阻器R 1 0.625 【解析】 【分析】 【详解】(1)①[1]滑动变阻器R 1与R x 串联接入电路中，因为已经将右端的上接线柱接入了电路中，要使滑动变阻器能保护电路，必须将一个下接线柱接入电路中，比如左下接线柱；因为电源电压恒为3V ，电压表测R x 两端电压，要与R x 并联，并选择0～3V 的小量程。
九年级上册物理第十四章欧姆定律中考真题汇编[解析版]一、初三物理第十四章欧姆定律易错压轴题提优（难）1．小红和同学们用“伏安法”测小灯泡正常发光时的电阻，小灯泡额定电压为3.8V，电源电压保持9V不变，滑动变阻器规格为“40Ω、1A”，连接电路如图甲所示。
(1)如图甲是小红同学连接的实物电路图。
图中只有一处连接错误，请在错误处画“×”，并用笔画线代替导线将电路连接正确_________________(注意不能与其它导线交叉)；(2)改正错误后，闭合开关，过了一段时间，灯突然熄灭，电流表、电压表示数均变为0，则产生的故障可能是_________________(只有灯泡或滑动变阻器发生故障)；(3)排除故障后，调节滑动变阻器滑片，并绘制出了小灯泡的电流随电压变化的图像如图乙所示，则灯泡正常发光时的电阻为____________________Ω(保留一位小数)。
向右调节滑动变阻器滑片的过程中，小灯泡变化的阻值∆R L滑动变阻器变化的阻值______________∆R滑(选填“大于”、“小于”或“等于”)；(4)小红又找来10Ω、20Ω、40Ω定值电阻想要继续探究“电流与电阻的关系”，只将10Ω的定值电阻代替小灯泡连入电路，调节滑动变阻器使定值电阻两端电压为U0=4V。
接下来断开开关，取下10Ω的定值电阻，换成20Ω的定值电阻，保持滑动变阻器滑片P位置不变，则闭合开关后，应将滑动变阻器的滑片向_________________(选填“左”或“右”)移动。
在用40Ω的定值电阻替换20Ω的定值电阻时，他发现电压表示数始终不能调为U0。
为完成四次探究，小红设计了如下方案，你认为不可行的一项是_________；A．如果只更换电源，则更换的电源电压范围是4～8VB．如果只调整电压表的示数，则应该控制电压表示数U0的范围为4.5～9VC．如果只更换滑动变阻器，则更换的滑动变阻器最大阻值至少为50Ω，允许通过的最大电流至少为0.4AD．如果只更换定值电阻，则更换的定值电阻阻值范围是6.67～32Ω(5)实验结束后，小红还想知道所用的滑动变阻器的最大值与铭牌标注是否一致，但是发现电源意外损坏了，于是他找来另一个未知电压的电源(电压恒定不变)，并设计了如图丙所示的电路，请你将他的实验步骤补充完整(已知定值电阻的阻值为R0)。
第十四讲欧姆定律真题演练考点动态电路分析(6年3考，3～4分)1．(2017江西16题3分)如图所示，电源电压保持不变，闭合开关，当滑动变阻器的滑片P向右滑动时，下列判断正确的是( )第1题图A．电压表示数变大，电流表示数变大B．电压表示数变小，电流表示数变小C．电压表示数变小，电流表示数变大D．电压表示数变大，电流表示数变小2．(2018江西17题4分)(不定项)如图所示，电源电压保持不变，闭合开关S1、S2，断开开关S3，当滑片P向左滑动时( )第2题图A．灯泡L2亮度变亮，电流表示数减小B．灯泡L1亮度不变，电压表示数增大C．电流表示数不变，电压表示数增大D．电流表示数不变，电压表示数不变3．(2016江西13题3分)如图所示，已知R1＝R2，当开关S1闭合，开关S掷到2时，电压表与电流表的示数分别为U1和I1；当开关S1断开，开关S由2掷到1时的同时，将滑动变阻器的滑片移到最左端，电压表与电流表的示数分别为U2和I2，则以下判断正确的是( )第3题图A．U1＞U2I1＞I2B．U1＜U2I1＞I2C．U1＝U2I1＜I2D．U1＜U2I1＜I2考点欧姆定律的相关计算(6年3考，2～7分)4．(2017江西8题2分)如图所示，闭合开关S，两电流表示数之比为5∶3，则R1与R2两端的电压值之比U1∶U2＝__________，电阻之比R1∶R2＝__________。
第4题图5．(2016江西19题5分)如图所示，已知电源电压为U，三个电阻的阻值分别为R1、R2和R3，求：(1)当S1、S2均断开时，电流表和电压表的示数；(2)当S1、S2均闭合时，电压表和电流表的示数。
第5题图6．(2017江西21题7分)如图所示，电源电压可调，小灯泡上标有“6 V0.5 A”的字样(不考虑温度对小灯泡电阻的影响)，电流表量程：0～0.6 A，电压表量程：0～3 V，滑动变阻器规格为“20 Ω 1 A”。
第十四讲欧姆定律真题演练
考点动态电路分析(6年3考，3～4分)
1．(2017江西16题3分)如图所示，电源电压保持不变，闭合开关，当滑动变阻器的滑片P向右滑动时，下列判断正确的是( )
第1题图
A．电压表示数变大，电流表示数变大
B．电压表示数变小，电流表示数变小
C．电压表示数变小，电流表示数变大
D．电压表示数变大，电流表示数变小
2．(2018江西17题4分)(不定项)如图所示，电源电压保持不变，闭合开关S1、S2，断开开关S3，当滑片P向左滑动时( )
第2题图
A．灯泡L2亮度变亮，电流表示数减小
B．灯泡L1亮度不变，电压表示数增大
C．电流表示数不变，电压表示数增大
D．电流表示数不变，电压表示数不变
3．(2016江西13题3分)如图所示，已知R1＝R2，当开关S1闭合，开关S掷到2时，电压表与电流表的示数分别为U1和I1；当开关S1断开，开关S由2掷到1时的同时，将滑动变阻器的滑片移到最左端，电压表与电流表的示数分别为U2和I2，则以下判断正确的是( )
第3题图
A．U1＞U2I1＞I2B．U1＜U2I1＞I2
C．U1＝U2I1＜I2D．U1＜U2I1＜I2
考点欧姆定律的相关计算(6年3考，2～7分)
4．(2017江西8题2分)如图所示，闭合开关S，两电流表示数之比为5∶3，则R1与R2两端的电压值之比U1∶U2＝__________，电阻之比R1∶R2＝__________。
第4题图
5．(2016江西19题5分)如图所示，已知电源电压为U，三个电阻的阻值分别为R1、R2和R3，求：
(1)当S1、S2均断开时，电流表和电压表的示数；
(2)当S1、S2均闭合时，电压表和电流表的示数。
第5题图
6．(2017江西21题7分)如图所示，电源电压可调，小灯泡上标有“6 V0.5 A”的字样(不考虑温度对小灯泡电阻的影响)，电流表量程：0～0.6 A，电压表量程：0～3 V，滑动变阻器规格为“20 Ω 1 A”。
(1)电源电压调至6 V，闭合开关S1和S2，移动滑动变阻器的滑片P，使小灯泡正常发光，电流表示数为0.6 A，则电压表的示数是多少？R0的阻值是多少？
(2)电源电压调至8 V，断开开关S1，闭合开关S2，为了保证电路安全，求滑动变阻器的阻值变化范围。
第6题图
考点探究电流与电压、电阻之间的关系(6年1考，8分)
7．(2015江西25题8分)探究电流与电压的关系。
【实验器材】电压表、电流表、三种不同规格的滑动变阻器(A：“10 Ω 1.5 A”、B：“20 Ω 1 A”、C：“50 Ω 1 A”)、开关、新干电池三节、定值电阻R＝10 Ω、导线若干。
第7题图甲
【制定计划与设计实验】
(1)请依照如图甲所示的电路图，用笔画线代替导线，将图乙中电路连接完整，要求滑动变阻器的滑片P 向左滑时，电流表示数变大，导线不能交叉。
第7题图乙
(2)闭合开关前，要将滑动变阻器滑片移至______(选填“左”或“右”)端，选样做可以起到____________的作用；此实验中滑动变阻器的另一个作用是“改变定值电阻两端的电压”，请你写出一种不用变阻器也可以“改变定值电阻两端电压”的方法：________________。
【进行实验与收集证据】
(1)小莲按要求正确连接电路，且电路元件完好，实验过程中，发现电压表指针偏转到满刻度外的位置，其原因可能是________________________________
__________________________________。
(任意写出一个)
(2)小莲在实验中通过调节滑动变阻器滑片测出通过电阻R的不同电流和对应的电压值。
如下表所示：
要测出表格中的实验数据，实验时所用的滑动变阻器规格为______(选填规格的编号即可)。
【实验结论】
通过上表中的数据，我们可以得出：____________________________________
_____________________________。
考点常规方法测电阻(6年2考，7～8分)
8．(2017江西24题7分)【实验名称】用电流表和电压表测电阻
【实验器材】电压恒为3 V的电源、电压表、电流表、标有“20 Ω 2 A”字样的滑动变阻器待测电阻R x、开关、导线若干。
【实验原理】____________________
【实验步骤】
(1)小明按照如图甲所示的电路图连接电路；
第8题图
(2)闭合开关，发现电流表示数如图乙所示，则下一步实验操作是先________
_____，然后____________________________________；
(3)小明测出待测电阻的阻值后，向老师汇报，老师指出他的实验设计中存在着不足，其不足是__________________________________；
(4)改进后，小明继续实验并将数据记录在下表中，分析数据可知待测电阻的阻值为________Ω。
还可以初步得出：电阻一定时，通过导体的电流与导体两端的电压成________；数据表格：
第8题图丙)
(5)实验过程中，若小明将滑片P移到了如图丙所示位置，闭合开关，此时电流表的示数为______________。
9．(2013江西19题8分)在测额定电压为2.5 V小灯泡电阻的实验中：
(1)如图所示，荣荣同学所连接的电路存在错误。
但只需改动一根导线，即可使电路连接正确。
请你在应改动的导线上打“×”，并用笔画线代替导线在图中画出正确的接法。
第9题图
(2)电路正确连接后，闭合开关，小灯泡不发光。
电流表有示数，电压表几乎没有示数，出现这一故障的原因可能是______________。
(3)排除故障后，荣荣同学进行了四次测量，并将部分实验数据和现象记录在下面的表格中，请你帮他将表中未填的数据和现象填写完整。
(4)荣荣同学分析以上实验数据，发现小灯泡的电阻值存在明显差异，原因可能是________________________。
参考答案
1．C 2．BC 3．B
4．1∶1 3∶2
5．解：(1)当S 1、S 2均断开时，R 2与R 3串联在电路中， 电流表的示数为I 1，则I 1＝
U
R 2＋R 3
电压表测R 2两端的电压U 1，则U 1＝I 1R 2＝
R 2
R 2＋R 3
U (2)当S 1、S 2均闭合时，R 3被短路，R 2与R 1并联在电路中，电压表的示数等于电源电压，即U 2＝U 电流表的示数为I 2＝U R 1＋U R 2＝
R 1＋R 2
R 1R 2
U
6．解：(1)当电源电压调至6 V 时，S 1、S 2闭合，灯泡L 与滑动变阻器R 串联，再与R 0并联，
由于灯泡正常发光，所以灯泡两端的电压U L ＝6 V ，故滑动变阻器两端的电压U R ＝U －U L ＝6 V －6 V ＝0 V ，即电压表的示数为0 V 。
通过R 0的电流I 0＝I 总－I L ＝0.6 A －0.5 A ＝0.1 A 则R 0的阻值R 0＝U 0I 0＝
6 V
0.1 A
＝60 Ω
(2)当电源电压调至8 V ，S 1断开、S 2闭合时，灯泡L 与滑动变阻器R 串联， ①当电压表示数为3 V 时，滑动变阻器接入电路中的阻值最大。
灯泡的电阻R L ＝U L I L ＝6 V
0.5 A
＝12 Ω
灯泡两端的电压U L ′＝U －U R ＝8 V －3 V ＝5 V 通过灯泡的电流I R ＝I L ′＝
U L ′R L ＝5 V 12 Ω＝5
12 A 滑动变阻器的最大阻值R max ＝U R I R
＝
3 V
512
A ＝7.2 Ω ②当电路中的电流为0.5 A 时，滑动变阻器接入电路中的阻值最小，此时灯泡正常发光，其两端电压U L
为6 V ，
U R ′＝U －U L ＝8 V －6 V ＝2 V R min ＝U R ′I R ′＝2 V 0.5 A
＝4 Ω
故滑动变阻器的阻值变化范围是4～7.2 Ω。
7．(1)如答图所示
(2)右 保护电路 改变电源电压
【进行实验与收集证据】(1)滑动变阻器接入电路中的阻值过小(或电压表的量程过小) (2)C 【实验结论】在电阻一定时，通过导体的电流与导体两端的电压成正比 8．【实验原理】欧姆定律⎝
⎛⎭
⎪⎫或R ＝U I
【实验步骤】(2)断开开关 将电流表正、负接线柱上的导线对调 (3)只测量一组数据，实验误差会较大 (4)10 正比 (5)0.1 A 9．(1)如答图所示
(2)小灯泡短路 (3)10 正常发光 (4)灯丝电阻受温度的影响。
