压铆件基本规格表

压铆件基本规格表
通孔压 铆螺柱 外径 代码 牙数1 英寸 32牙 长度代码 表处方式
其中：L=12×1/32×25.4=9.5mm 即 L=(长度代码×1/32×25.4)mm
三、压铆螺柱：
4、注意：我司所有SO、SOO、SOS、SOOS代码的压铆螺柱默认全部加工成全螺纹螺 柱，除非工程资料有特别的文字注明方可按文字说明加工。 螺柱类: SO 表示普通钢通孔螺柱, SOS 表示不锈钢通孔螺柱, SOA 表示铝材通孔螺柱. BSO表示普通钢盲孔螺柱, BSOS表示不锈钢盲孔螺柱, BSOA表示铝材盲孔螺柱. SOO表示普通钢通孔通牙螺柱, SOOS表示不锈钢通孔通牙螺柱, SOOA 表示铝材通孔通牙螺柱. 螺柱3.5M3与M3的区别:都是M3的牙,但3.5M3的壁厚比M3大,即底孔不一样. 螺柱6440与440的区别: 即6440的壁厚比440大.6440的底孔为5.4而440的底孔为4.2 压铆底孔：
二、压铆螺钉
二、压铆螺钉



1、常见公制压铆螺钉类型: FH-M3-6 FHS-M3-6
二、压铆螺钉：

2、圆头压铆螺钉：FH-M3-6-ZC A、材质分为：钢—FH 不锈钢—FHS 铝--FHA B、底孔与螺纹相同（如M3底孔为3.0MM、M2.5底孔为2.5MM） C、压铆螺钉的圆头直径：M2.5—Φ4.1MM M3-- Φ4.6MM M3.5—Φ5.3MM M4—Φ5.9MM M5—Φ6.5MM M6—Φ8.2MM M8—Φ9.6MM D、公制压铆螺钉：长度直接就是所标的长度代码： 如FH-M3-6长度即为6MM
八、其它注意事项



1、我司所有SO、SOO、SOS、SOOS代码的压铆螺柱默认全部加工成 全螺纹螺柱，除非有特别的文字注明； 2、在压铆作业前必须对一款压多种压铆件产品，合理操作流水线作业， 相似易压错的规格不能同时在一台机床上压铆； 3、未加工和已加工的产品必须分开隔离放置； 4、工作台上的残留压铆件必须及时清理干净； 5、生产完毕后将未用完的压铆件回收于管理员统一放置，管理员在放 置时注意包装上的标识，尽量不要并装； 6、加工过程严禁裸手直接接触压铆件，以免造成腐蚀； 7、不锈钢产品上压螺母应采用PEM标准的SP系列,压螺柱应采用PEM标 准的SO4/BSO4系列.压螺钉应采用PEM标准的FH4系列； 8、压铆后性能检测(松不脱弹簧失效无法弹起，扳手压铆后无法转动等) 9、在压铆松不脱时，同一件产品上只能使用同一个厂家的松不脱，以 保证外观的一致性； 10、当压铆在孔的附近时，注意孔的大小是否因压铆涨料而变小，需对 孔的尺寸进行测量； 11、在压铆螺柱及螺钉时，注意是否有压铆歪斜的现象，可检测其垂直 度。

端子铆压高度和拉力参照表

端子铆压高度和拉力参照表

項次端子規格刀片規格代號可使用次數線徑AWG(kg)(mm)絕緣體鉚合高度(mm)備注1 1.0端子G80K次34AWG>0.40.41±0.050.68±0.0832AWG(0.237mm)>0.40.46±0.050.80±0.130AWG(0.255mm)≧1.10.55±0.050.80±0.08發泡pe 30AWG(0.255mm)≧1.00.48±0.050.75±0.0828AWG(0.321mm)＞1.10.51±0.08 1.0±0.0828AWG(0.321mm)>1.10.55±0.050.86±0.08發泡pe7根编织打扭≧1.10.58±0.050.85±0.08地線地線+1股编织(5根導體)+熱縮管≧1.30.58±0.050.95±0.081股地線+套管>1.10.50±0.08 1.0±0.12 1.25端子H90K次32AWG(0.237mm)>0.50.53±0.050.99±0.130AWG(0.255mm)≧1.10.55±0.060.95±0.0830AWG(0.255mm)≧1.50.57±0.060.98±0.08雙芯并鉚30AWG(0.255mm)≧1.10.58±0.08 1.1±0.1JST端子28AWG(0.321mm)≧1.80.54±0.06 1.1±0.0828AWG(0.321mm)>1.10.56±0.05 1.04±0.124AWG(OD1.4mm)≧2.00.70.±0.08 1.26±0.130AWG+28AWG(OD0.4+0.6)>1.80.62.±0.08 1.23±0.1雙芯并鉚編織2股(20±2根)＋套管≧2.00.60±0.08 1.28±0.13 1.27諯子E90K次18AWG(1.024mm)≧3.5 1.30±0.1應用于GF1009類型產品4 1.5端子I100K次地线(14根)＋套管>3.00.71±0.08 1.1±0.128AWG+28AWG(OD0.9+0.6)>3.50.65.±0.08 1.23±0.1雙芯并鉚28AWG(0.321mm)>1.10.65±0.08 1.2±0.1線材OD0.928AWG(0.321mm)>1.10.65±0.08 1.02±0.1線材OD0.7(富強) 28AWG(0.321mm)＞1.10.64±0.08 1.02±0.1線材OD=0.6mm26AWG(0.405)电子线≧2.50.66±0.08 1.15±0.124AWG(0.511mm)＞3.50.63±0.08 1.42±0.17根地線+1股編織(5根導体)≧2.00.63±0.08 1.15±0.085 2.0端子A110K次32AWG(0.237mm)>0.70.71±0.08 1.20±0.132AWG(0.237mm)×2>1.50.72±0.08 1.30±0.1雙芯并鉚30AWG(0.255mm)≧1.20.60±0.05 1.1±0.0830AWG(0.255mm)>0.70.58±0.08 1.10±0.128AWG(0.321mm)≧2.50.72.±0.08 1.58±0.08OD=0.6+0.9mm28AWG(0.321MM)+1股編織(5根導体)+地線(7根導体)≧5.00.74.±0.081.60±0.08(導+0.13T熱縮管+端子T)适用于GWH1057-1類型產品28AWG(0.321mm)＞1.30.65±0.08 1.27±0.1線材OD1.2mm28AWG(0.321mm)>1.70.65±0.08 1.22±0.1苾線并地線28AWG(0.321mm)>1.30.65±0.08 1.08±0.0828AWG(0.321mm)>1.30.65±0.08 1.68±0.08線材OD1.2(燦達低腳端子) 26AWG(0.405mm)>2.50.60±0.1 1.70±0.124AWG(OD1.4mm)≧3.50.70.±0.08 1.65±0.124AWG(OD1.4mm)≧3.50.80.±0.08 1.50±0.1燦達端子24AWG(0.511mm)>2.90.70±0.08 1.25±0.1線材OD1.022AWG(0.644mm)>4.90.95±0.08 1.80±0.1JST端子22AWG(0.644mm)>4.90.95±0.08 1.63±0.122AWG(0.644mm)>4.90.75±0.08 1.80±0.1加煒端子7根编织打扭≧1.20.62±0.05 1.1±0.08地線編織(15±3根)1+套管>2.00.65±0.08 1.22±0.16 2.5端子B150K 28AWG(0.321mm)>1.10.71±0.08 1.38±0.128AWG(0.321mm)>1.10.71±0.08 1.6±0.1OD0.6mm 26AW(0.405mm)>1.80.75±0.08 1.73±0.122AWG(0.644mm)>4.90.88±0.08 1.82±0.1项次端子规格刀片规格代号可使用次数线径AWGkg(mm)绝缘体铆合高度(mm)备注62.5端子B150K26AW(0.405mm)×2>4.50.94±0.08 1.95±0.1雙芯并鉚24AWG(0.511mm)≧5.00.88.±0.08 1.84±0.1雙芯并鉚24AWG(0.511mm)>3.50.80±0.08 1.80±0.122AWG(0.644mm)×2>7.0 1.30±0.8 1.88±0.1雙芯并鉚22AWG(0.644mm)×2≧3.0 1.0±0.08 1.80±0.1雙芯并鉚(加成)20AWG(0.812mm)≧5.00.98.±0.08 1.75±0.118AWG(1.024mm)>5.0 1.05±0.08 1.95±0.115±2根编织铜丝≧1.80.76±0.08 1.2±0.172.54端子c170K次32AWG(0.237mm)>0.60.65±0.08 1.34±0.1同軸線30A WG(0.255mm)＞0.70.70±0.08 1.35±0.1同軸線30AWG(銅軸線)並打>1.20.82±0.05 2.27±0.08德開端子30AWG(銅軸線)單打>1.00.80±0.05 1.65±0.0830AWG(0.255mm)>0.70.68±0.08 1.05±0.128AWG(3芯并鉚)≧5.00.82±0.081.62±0.1應用于GWH0924-1類型產品28AWG(0.321mm)≧1.10.66±0.081.05±0.1線材OD0.8mm28AWG(0.321mm)≧1.10.72±0.081.32±0.1燦達端子(od1.2mm)28AWG(0.321mm)×2>3.50.73±0.08 1.56±0.1芯線去外被穿HST.并鉚28AWG電子線.>1.20.80±0.05 1.40±0.0828AWG(0.321mm)>3.50.73±0.08 1.65±0.1雙並芯線28AWG(0.321mm)>1.10.66±0.08 1.25±0.128AWG(0.321MM)+1股編織(5根導体)+地線(7根導体)≧5.00.78.±0.081.48±0.1(導+0.13T熱縮管+端子T)适用于GWH1057-1類型產品28AWG(0.321MM)+地線(7根導体)≧3.00.76.±0.08 1.15±0.128AWG(0.321mm)≧2.00.73±0.08 1.45±0.08線材OD1.55mm26AWG(0.405)×2≧4.50.95±0.08 1.82±0.1雙芯并鉚26AWG(0.405)×2≧4.50.95±0.08 1.65±0.1MOLEX2.54諯子并打26AWG(0.405)≧3.50.90±0.08 1.52±0.1燦達端子26AW(0.405mm)×3>6.0 1.02±0.08 1.84±0.1三芯并鉚26AWG(0.405mm)>1.80.75±0.08 1.58±0.1線材OD1.324AWG(0.511)+7根铜絲(0.376mm)≧3.50.85±0.08 1.65±0.0824AWG(OD1.4mm)≧5.70.74±0.08 2.0±0.0824AWG(0.511mm)>2.90.78±0.1 1.40±0.122AWG(0.644mm)>4.90.88±0.1 1.62±0.120AWG(0.812mm)﹥5 1.02.±0.08 1.85±0.1地線3股>30.90±0.05 1.70±0.08地線2股並打>30.85±0.08 1.80±0.14股編織(每股10根)+熱縮管﹥3.50.85.±0.08 1.38±0.1兩股編織+地線+熱縮管≧2.00.84±0.081.35±0.1燦達端子8 3.0端子DP1200K次22AWG(0.644mm)>7.0 1.86±0.1 3.07±0.13根線並打22AWG(0.644mm)>8.0 1.88±0.1 3.08±0.14根線並打20AWG(0.812mm)>7.0 1.1±0.08 1.85±0.193.0“ｏ＂型端子J200K次24AWG(0.511mm)>2.20.75±0.13根芯線並打，不需打絕緣體24AWG(0.511mm)>2.00.7±0.12根芯線並打，不需打絕緣體24AWG(0.511mm)>1.80.65±0.1單根打端,不需打絕緣體项次端子规格刀片规格代号可使用次数线径AWG標準拉(kg)导体铆合高度(mm)绝缘体铆合高度(mm)备注10 3.2端子Y200K次20AWG(0.812mm)>7.7 2.40±0.14根芯線並打，不需打絕緣體18AWG(1.024mm)>10 1.80±0.13根芯線並打，不需打絕緣體11 3.5端子L170K 24AWG(0.511)+7根铜絲(0.376mm)>3.00.82±0.05 1.72±0.08燦達端子24AWG(0.511)+7根铜絲(0.376mm)>3.00.82±0.05 1.72±0.08燦達端子24AWG(0.511)+7根铜絲(0.376mm)>3.00.82±0.05 1.72±0.08燦達端子12 3.96端子D200K次20AWG(0.812mm)﹥5 1.20.±0.08 2.4±0.1燦達端子13 5.08端子E200K次22AWG+26AWG>7.0 1.42±0.1 2.50±0.122AWG+26AWG+26AWG>7.5 1.52±0.1 3.05±0.122AWG>6.0 1.13±0.1 2.05±0.122AWG(OD2.1mm)>10 1.75±0.08 3.15±0.118AWG(OD2.1mm)>10 1.4±0.08 2.4±0.118AWG(1.024mm)備注欄 1.25±0.1 2.20±0.1>7.5<10kg 22AWG(0.644mm)>6.0 1.13±0.1 2.05±0.114SATA15PIN端子F200K次20AWG(OD1.8mm)≧3.6 1.35±0.0.08 1.27端子18AWG(OD1.8mm)≧10 1.40±0.08 2.4±0.1SATA7+6PIN端子F200K次26AWG(0.405)电子线≧2.50.64±0.06按鍍錫后再鉚壓量測SATA7+15PIN端子F200K次18AWG(1.024mm)電子線﹥6.0 1.40±0.0815S-ATA端子F200K次30AWG(0.255mm)>1.00.62±0.03宏技新CONNECTOR30AWG(0.255mm)>1.00.69±0.03上端CONNECTOR30AWG(0.255mm)>1.20.80±0.03(双苾并打)28AWG(0.321mm)>1.80.74±0.0528AWG(0.321mm)>1.80.85±0.06(双苾并打)26AWG(0.405mm)>2.00.78±0.0522AWG電子線>3.6 1.16±0.130AWG(0.255mm)≧1.00.56﹢0﹣0.04第1.7PIN單芯(創意新)新刀模30AWG(0.255mm)>1.20.70﹢0﹣0.05第4芯線雙芯並打鉚高(創意新)新刀模30AWG(0.255mm)≧1.00.60﹢0﹣0.05第2.3.5.6PIN單芯(創意新)新刀模28AWG(0.321mm)>1.80.60±0.04第四芯線並打鉚高0.75±0.0826AWG(0.405mm)>2.00.70±0.0816HDMI端子HDMI500K次30AWG(0.255mm)>0.70.60±0.06鉚高為芯線鍍錫后高度备注:刀模编号为:刀模编号+端子供应商编号加成:刀模编号+JA加纬:刀模编号+JW灿达:刀模编号+CD维林:刀模编号+WL升呜:刀模编号+SM富强:刀模编号+FQ朝贵:刀模编号+CG 如：加成2.0端子:AJA核準:審核制表:。

端子拉力标准参照

端子拉力标准参照

新余市艺百源电子有线公司为确保本公司于生产过程中,端子压着能符合品质需求而制订此规范3.端子拉力数据参考正确铆压如附图一:4、端子拉力方法
1、在生产过程中必须使用标准的拉力计进行测量，不可素手测量，因每个人的力度不一样相对拉力值也不同。

2、将端子放置拉扯扣内（如下图），进行拉扯，直到端子掉为准。

3、再读取指示表上所停下来的数据为准
A:专用拉力计B:拉扯扣端子铆压标准
作业指导书1.1 端子的外模压着绝缘外被铆压部分须在端子内模与外模间距的1/2或2/3的位置即可。

1.2 端子的内模压着导体后外露部分须超过0.2～1mm。

1.3导体及芯线绝缘皮同时看到导体为最佳
1、端子正确铆压标准：
绝缘皮导体
接铜丝必须密合
（不可见到铜丝）。

常用端子铆压规格表

常用端子铆压规格表

常⽤端⼦铆压规格表第 5 页共 14页附件⼆：端⼦铆压规格⼀览表：端⼦⼚商端⼦规格芯线规格端⼦⾼度（mm）端⼦宽度（mm）保持强度（MIN） 22AWG 0.75-0.85 5.0KG 24AWG 0.70-0.80 3.5 KG 26AWG 0.70-0.75 2.5 KG JWT CKM2501TOP-2 A2501TOP-00 A2501TOB-2 CKM2501T28AWG 0.65-0.75 1.5 KG 24 AWG0.70-0.75 3.5 KG 26 AWG 0.60-0.70 2.5 KG JWT B11TOP-2 28 AWG 0.60-0.65 1.5 KG 22 AWG0.90-1.00 5.0 KG 24 AWG 0.75-0.85 3.5 KG 26 AWG 0.75-0.85 2.5 KG JWTA2542T3B-00 A2542T3B-228 AWG0.70-0.80 1.5 KG 22 AWG 0.78-0.88 5.0 KG 24 AWG 0.70-0.80 3.5 KG 26 AWG 0.65-0.75 2.5 KG JWT CKMA2543TOB-00 A2543T0B-2 A2543T0P-2 CKM2541T 28 AWG 0.60-0.70 1.5 KG 18+18 AWG 1.55-1.65 14.0 KG 22+22 AWG 1.00-1.30 8.0 KG 18 AWG 1.05-1.20 10.0 KG 20 AWG 1.00-1.10 7.0 KG JWT CKMA3961T2B-2C A3961T2B-2D A3961T3B-2C A3961T3B-2D CKM3961 22 AWG 0.95-1.05 5.0 KG 24 AWG 0.85-0.95 3.5 KG JWTA3961T1B-2C A3961T1B-2D26 AWG 0.75-0.85 2.5 KG 24 AWG0.75-0.85 3.5 KG 26 AWG 0.70-0.80 2.5 KG CKM CKM2503 28 AWG0.65-0.75 1.5 KG 22 AWG 0.85-0.95 5.0 KG 24 AWG 0.80-0.90 3.5 KG 26 AWG 0.75-0.85 2.5 KG 28 AWG 0.70-0.80 1.5 KG JWT CKMA2541T3B-2 A2541T3B-2L A2541T3B-00 A2541T3B-00L CKM2542T28+28 AWG 0.80-0.90 3.5 KG 26+28 AWG 0.73-0.83 5.0 KG 22 AWG 0.90-1.00 5.0 KG 24 AWG 0.85-0.95 3.5 KG 26 AWG 0.75-0.85 2.5 KG 28 AWG 0.65-0.75 1.5 KG JWT CKMA2001TOP-2 A2001TOP-2L CKM2001T第 6 页共 14页端⼦⼚商端⼦规格芯线规格端⼦⾼度（mm）端⼦宽度（mm）保持强度（MIN） 26AWG 0.70-0.80 2.5KG JWTA2541T3P-0028AWG 0.65-0.75 1.5KG 24AWG0.85-0.95 3.5KG 26AWG 0.75-0.85 2.5 KG 28AWG 0.65-0.75 1.5 KG JWT CKM CKM2003T A2002TOP30AWG 0.60-0.70 1.0 KG 18+18AWG 1.30-1.40 14 KG 16AWG1.30-1.40 14 KG 18AWG 1.20-1.30 12 KG 20AWG 1.00-1.20 7.0 KG 22AWG 0.90-1.10 5.0 KG JWT CKMC5081T2B-2 C5081TOB-2 CKM508224AWG 0.85-0.95 3.5KG 18+18 AWG 1.50-2.00 14KG 18 AWG1.20-1.40 12KG 20 AWG 1.10-1.30 7.0KG 22 AWG 1.00-1.10 5.0KG JWT CKM C5082TOP-2 CKM508124 AWG0.90-1.10 3.5KG 16 AWG 1.30-1.50 14KG JWT CKM C5082T2B-2 CKM5081 18AWG 1.20-1.40 12KG 20 AWG0.95-1.15 7.0KG 22AWG 0.85-0.95 5.0KG 24 AWG 0.80-0.90 3.5KG JWT CKMA2544TOP-2 A2544TOB-2 CKM2544T 26 AWG0.75-0.85 2.5KG CKM 2506-TA 24 AWG 0.80-0.90 3.5KG CKM 2506-TB 22 AWG 0.85-0.95 5.0KG CKM CKM2002-TV 28 AWG 0.70-0.80 1.5KG CKM CKM2004T 28 AWG 0.65-0.75 1.5KG CKMCKM2542T 28+28 AWG 0.80-0.90 3.5KG 22 AWG 0.80-0.90 5.0KG 18 AWG 1.00-1.20 12KG JWTA2505TOP-2 C4202T2B-2 C4202T2P-216 AWG 1.20-1.50 14KG 24+24 AWG0.90-1.20 6.0KG 26+26 AWG 0.85-0.95 5.0KG 22 AWG 0.90-1.00 5.0KG 24AWG 0.85-0.95 3.5KG 26AWG 0.80-0.90 2.5KG JWT CKM A2547TOP-2 CKM2543T第 7 页共 14页端⼦⼚商端⼦规格芯线规格端⼦⾼度（mm）端⼦宽度（mm）保持强度（MIN） JWT CKM A1251TOP-2 CKM1251T 28 AWG 0.50-0.60 1.5KG 26AWG 0.55-0.65 2.5KG 28AWG 0.50-0.62 1.5KG JWT A2003TOB-00 A2003TOB-2 A2003TOB-0D 30AWG 0.50-0.60 1.0KG 24AWG 0.70-0.80 3.5KG JWTA2005TOP-0028AWG 0.55-0.65 1.5KG 18AWG1.20-1.40 12KG 26AWG 0.70-0.802.5KG CKM CKM2005-T 28AWG0.50-0.60 1.5KG 26AWG 0.70-0.80 2.5KG 28AWG 0.65-0.75 1.5KG JWT CKMA2005TOB-2 A2005TOB-00 CKM2004T30AWG 0.60-0.70 1.0KG 18+18AWG1.50-2.00 14KG 18AWG 1.00-1.30 12KG 20AWG 0.90-1.00 7.0KG 22AWG 0.85-0.95 5.0KG JWT CKMA3963TOB-2 A3963TOP-2 CKM396224AWG 0.80-0.90 3.5KG 14 AWG1.30-1.70 15KG 16 AWG 1.20-1.50 14KG JWT CKM A3963T2B-2 A3963T2P-218 AWG 1.00-1.30 12KG 16AWG1.20-1.40 14KG 18AWG 1.00-1.20 12KG 20AWG 0.90-1.10 7.0KG JWT CKM C4202TOP-2 C4202TOB-2 CKM4201 22AWG 0.80-1.005.0KG 260901T 24AWG 0.89±0.05 1.45±0.05 3.5KG JFE260902T28AWG 0.63±0.05 1.45±0.05 1.8KG 24AWG0.75-0.80 3.5KG 26AWG 0.68-0.75 2.5KG JST SHE-001T-P0.6 28AWG 0.65-0.70 1.5KG 24AWG0.70-0.80 3.5KG 26AWG 0.65-0.75 2.5KG 28AWG 0.65-0.72 1.5KG JST SPH-002T-P0.5S30AWG 0.60-0.65 1.0KG C5082TOB-2 18AWG 1.25-1.35 12KG C5082TOB-2 18+22AWG 1.45-1.55 12KG JWT第 8 页共 14页端⼦⼚商端⼦规格芯线规格端⼦⾼度（mm）端⼦宽度（mm）保持强度（MIN） 18AWG 1.10-1.20 10KG JWT B1811TOP-2 28AWG 0.95-1.05 1.5KG JWT A1561TOP-2 22AWG 1.00-1.10 5.0KG JWT A1561T0B-222AWG 0.80-0.90 5.0KG JWT A3961T2B-2C 18AWG 1.05-1.20 10KG 24AWG 0.75-0.85 3.5KG JWT 2006TOP-2 28AWG 0.65-0.75 1.5KG CKM 2543T 28+28AWG 0.80-0.90 3.5KG CKM 2503T 28+26AWG 0.80-0.90 3.5KG CKM 5081T22+20AWG 1.35-1.45 12KG CKM 1561T 22AWG 1.00-1.10 5.0KG CKM 2542T 20AWG 0.95-1.00 7.0KG CKM 2004T28AWG 0.65-0.75 1.5KG 26AWG 0.58-0.65 2.5KG 华通 50079-8000 28AWG 0.57-0.65 1.5KG CKM 20020301 26AWG 0.60-0.70 2.5KG JWT A1251T0P-2 28AWG 0.50-0.60 1.5KG CKM CKM3962T 18AWG 1.00-1.3012KG CKM CKM15010301 28AWG 0.65-0.72 1.1±0.05 1.5KG CKMCKM2002-TV28AWG 0.70-0.80 1.5KG 16AWG1.20-1.50 14KG 18AWG 1.10-1.20 9.0KG 20AWG 1.00-1.10 7.0KG JWT CKMC4202T0P-2 C4202T0B-2 CKM4201 22AWG0.90-1.00 5.0KG JWT C4202T2B-2 16AWG 1.20-1.50 14KG JWT C4202T2P-2 18AWG 1.00-1.20 12KG CKM 3963T22AWG 0.85-0.95 5.0KG CKM2503T 22AWG 0.80-0.90 5.0KG 28AWG 0.60-0.70 1.5KG 2580T22AWG 0.75-0.85 5.0KG 28AWG 0.55-0.65 1.5KG 2015T 22AWG 0.70-0.80 5.0KG 4256TP3 16AWG 1.30-1.50 14KG ALEX 51T 22AWG 0.75-0.85 5.0KG 08-50-0114 22AWG 0.75-0.85 5.0KG 08-50-0114 26AWG 0.70-0.80 2.5KG MOLEX第 9 页共 14页端⼦⼚商端⼦规格芯线规格端⼦⾼度（mm）端⼦宽度（mm）保持强度（MIN）胡连 604180-2 编织线1.65-1.802.50-3.2010KG翔辉 SH-995 18AWG ⼀分钟吊重9.1KG 不脱落为合格 MOLEX 39-00-0065 22AWG 0.85-0.95 5.0KG MOLEX39-00-0067 22AWG 0.85-0.95 5.0KG 104505-03 22AWG 0.90-1.00 5.0KG 35085-1 18AWG 1.25-1.35 12KG 770601-218AWG 0.70-0.80 12KG 104503-3 22AWG 0.85-0.95 5.0KG 170362-1 22AWG 0.95-1.05 5.0KG 104480-4 22AWG 0.85-0.95 5.0KG 2-36152-1 18AWG 2.70-3.00 12KG 1757778-3 28AWG 0.75-0.85 1.5KG 170204-1 22AWG 0.85-0.95 5.0KG 170360-118AWG 1.05-1.15 12KG 170262 22AWG 0.95-1.05 5.0KG 104505-B22AWG 0.85-0.95 5.0KG 350570-1 18AWG 1.20-1.50 12KG 104504-322AWG 0.85-0.95 5.0KG 2-520403-2 22AWG 0.85-0.95 5.0KG 66105-3 24AWG 0.75-0.85 3.5KG 66424-7 28AWG 0.75-0.85 1.8KG 61116-4 20+20AWG 1.55-1.65 12KG 50011-8000 28AWG 0.52-0.62 1.5KG 640271-1 18AWG 2.00-2.10 10KG22AWG 1.10-1.30 5.0KG 63475-2 22+22AWG 1.40-1.50 8.0KG 61070-1 22AWG 1.10-1.20 5.0KG 71180-BS-1 18AWG 1.35-1.45 10KG 55675-1 22AWG 2.50-3.00 5.0KG AMP602207-218AWG 1.50-2.0010KG 24AWG 0.75-0.85 1.50-1.60 3.5KG JAEIL-G-C2-SA-10000 28AWG 0.65-0.75 1.50-1.60 1.5KG 75653-00522AWG 0.90-1.00 5.0KG 47445-00 22AWG 0.90-1.00 5.0KG 22AWG 0.90-1.00 5.0KG DUPONT47217-000第 10 页共 14页端⼦⼚商端⼦规格芯线规格端⼦⾼度（mm）端⼦宽度（mm）保持强度（MIN）FDFV-187(5) 18AWG 1.10-1.20 10KGRNBS1-3.7 18AWG 2.35-2.45 12KG KSTRNB-1-5 22AWG 2.00-2.50 5.0KGTDP 8810T 22AWG 0.80-0.90 5.0KGT-UBAC11-BN-5S-D-V01 28AWG 0.73-0.83 1.5KGT-UBAC10-BN-5S-D-V01 24AWG 0.93-1.13 3.5KGT-UBAC14-BN-5S-D-V01 20AWG 1.00-1.25 7.0KG30AWG 0.75-0.85 1.0KG28AWG 0.80-0.90 1.5KG26AWG 0.88-0.98 2.5KG24AWG 0.95-1.30 3.5KG22AWG 0.98-1.50 5.0KG V3.5(公﹑母)20AWG 1.00-1.60 7.0KGT-UAC10-10200 24AWG 0.93-1.13 3.5KGT-UAC10-20200 28AWG 0.73-0.83 1.5KG28AWG 0.65-0.75 1.5KG Φ0.76圆形端⼦30AWG 0.55-0.65 1.0KG24AWG 0.75-0.85 3.5KG26AWG 0.72-0.82 2.5KG Φ1.0圆形端⼦28AWG 0.70-0.80 1.5KGRVS2-3.7 18AWG 2.50-3.50 10KG24AWG 0.83-0.95 3.5KG TA1BA000E28AWG 0.73-0.83 1.5KG24AWG 0.83-0.95 3.5KG26AWG 0.78-0.90 2.5KG TAB1000E28AWG 0.73-0.83 1.5KGWST139601BS-2 18AWG 0.90-1.03 10KG14AWG 3.50-4.50 15KG16AWG 3.00-4.00 14KG FDFD2-25018AWG 3.00-4.00 10KG STM2131BS 接地线 1.15±0.05 2.05±0.05 10KGPACKARD：12040993 接地线 1.15±0.05 2.05±0.05 10KGE7EB-14487-AA 20AWG 1.25±0.05 7.0KG FDD1-250 18AWG 3.00-4.00 10KG CUSTIMER CONSIGN 22AWG 0.85-0.95 5.0KGMPNY1-156（公） 18AWG 1.60-1.70 12KG FRD1-156（母） 18AWG 1.85-1.95 12KG 世聚 T202P00T00 24AWG 0.70-0.80 3.5KG第 11 页共 14页端⼦⼚商端⼦规格芯线规格端⼦⾼度（mm）端⼦宽度（mm）保持强度（MIN） 28AWG0.65-0.75 1.5KG 26AWG 0.70-0.80 2.5KG 24AWG 0.75-0.85 3.5KG 08-05-011322AWG 0.80-0.90 5.0KG 22AWG0.80-0.90 5.0KG 20AWG 0.85-0.95 7.0KG 08-50-010618AWG1.00-1.30 12KG 43030-0003 22AWG 0.85-0.95 5.0KG 02-09-2103 18AWG 1.30-1.80 12KG AS-N-345 18AWG2.00-2.50 12KG 08-65-0804 26+28AWG 0.80-0.90 5.0KG 20+20AWG 1.60-1.80 12KG02-08-123420AWG 1.45-1.65 7.0KG 20+20AWG 1.75-1.95 12KG 02-08-1201 20AWG 1.35-1.55 7.0KG 43030-0001 20AWG 1.10-1.20 7.0KG 22-01-104228+26AWG 0.85-0.95 3.5KG 43030-0007 22AWG 0.90-1.00 5.0KG 43030-0001 20AWG 1.00-1.10 7.0KG 50079-800028AWG 0.55-0.60 1.5KG 26AWG 0.65-0.75 2.5KG 50390-8051 28AWG 0.60-0.70 1.5KG 39-00-0061 18+18AWG 1.40-1.50 14KG 02-06-2101 20AWG 0.90-1.10 7.0KG 02-06-1101 20AWG 0.85-0.95 7.0KG 28AWG 0.70-0.80 1.5KG 16-02-008224AWG 0.85-0.95 3.5KG 16-02-0119 26AWG 0.70-0.80 2.5KG 26AWG 0.80-0.85 2.5KG 16-02-111928AWG 0.75-0.80 1.5KG 18AWG0.95-1.05 12KG 20AWG 0.90-1.00 7.0KG 08-70-010622AWG 0.85-0.95 5.0KG 18AWG 1.20-1.50 12KG 20AWG 1.00-1.30 7.0KG 22AWG 0.90-1.10 5.0KG MOLEX08-07-103124AWG0.85-0.953.5KG第 12 页共 14页端⼦⼚商端⼦规格芯线规格端⼦⾼度（mm）端⼦宽度（mm）保持强度（MIN）TWP-0.35(22AWG)0.85±0.05 1.80+0.1/-0.2 6.0KG 12064971TWP-0.5(20AWG)0.95±0.05 1.80+0.1/-0.2 8.0KG TWP-0.35(22AWG) 1.10±0.05 1.65+0.1/-0.2 5.5KG 15326268 TWP-0.5(20AWG) 1.15±0.051.65+0.1/-0.2 8.0KG 12034046 TWP-0.8(18AWG) 1.35±0.052.45+0.1/-0.2 10KG 12047581 TWP-0.8(18AWG) 1.30±0.052.50+0.1/-0.2 10KG TWP-1.0(16AWG)1.55±0.05 3.05+0.1/-0.2 14KG 12020116TWP-2.0(14AWG) 2.50±0.05 3.45+0.1/-0.2 15KG 15304722 TWP-0.35(22AWG) 1.10±0.05 1.65+0.1/-0.2 5.5KG TWP-1.0(16AWG) 1.40±0.052.10+0.1/-0.2 14KG 15304723 TWP-0.8(18AWG) 1.25±0.05 2.05+0.1/-0.2 10KG 12059894 TWP-0.35(22AWG) 1.10±0.05 2.05+0.1/-0.2 6.0KG 12077628 TWP-0.35(22AWG) 1.10±0.05 2.05+0.1/-0.2 5.5KG TWP-0.8(18AWG) 1.30±0.05 2.50+0.1/-0.2 10KG 12045773 TWP-1.0(16AWG) 1.40±0.05 2.50+0.1/-0.2 14KG 12052172 TWP-3.0(12AWG) 2.15±0.05 3.97+0.1/-0.2 32KG TWP-1.0(16AWG) 1.50±0.05 3.00+0.1/-0.2 14KG PACKARD12066214 TWP-2.0(14AWG) 1.65±0.05 3.00+0.1/-0.2 15KG 8100-3258 AVS-5.0(10AWG) 2.50±0.05 5.25±0.05 36KG 8100-0797AVS-5.0(10AWG) 2.50±0.05 5.25±0.05 36KG 8100-0453 AVS-5.0(10AWG) 2.50±0.05 5.25±0.05 36KG 8100-0467 TAV-0.5(20AWG) 1.55±0.05 2.75±0.05 7.0KG SUMITOMO 8100-1427TAV-0.5(20AWG) 1.25±0.051.80±0.057.0KG7116-4143-024MM 2CROSS LINKED POLY ALKENE 2.25±0.05 3.97-4.15 36KGYAZAKI7116-4140-02 16AWG CROSS LINKED POLYETHEL 1.55±0.05 2.58-2.77 10KG 21T-6502-PB22AWG 0.92-1.02 5.0KG 51T-1202 24AWG 0.85-0.95 3.5KG ALEX第 13 页共 14页端⼦⼚商端⼦规格芯线规格端⼦⾼度（mm）端⼦宽度（mm）保持强度（MIN）39-00-0038 18AWG 1.10-1.20 12KG 39-00-0053 18AWG 1.10-1.20 12KG 39-00-0059 18AWG 1.00-1.20 12KG 39-00-008316AWG 1.20-1.4014KG 39-00-0061 18AWG 1.06-1.66 10KG 39-00-0038 24AWG 0.85-0.953.5KG 39-00-0040 24AWG 0.85-0.95 3.5KG 39-00-0087 28AWG 0.75-0.85 1.5KG 39-00-0038 24+24AWG 0.90-1.20 6.0KG MOLEX39-00-008318+18AWG 1.55-1.60 14KG ITT CANNONMDS-S-TS 28AWG 0.40-0.50 1.5KG 16AWG 1.35-1.45 14KG 4201T18+18AWG 1.35-1.45 8.0KG 5081T 18+22AWG 1.70-1.80 12KG 28AWG 0.65-0.75 1.5KG CKM2505T 30AWG 0.60-0.70 1.0KG SVH-21T-P1.1 18AWG 1.00-1.30 10KG JSTSYM-001P-P0.6 24AWG 1.00-1.10 3.5KG 24AWG 0.80-0.90 5.0KG 26AWG 0.70-0.80 3.0KG 5-66507-7 6-66505-228AWG 0.60-0.70 2.0KG 42374-2 20AWG 1.50-1.60 7.0KG 60967-1 20AWG 1.13-1.23 7.0KG 170147-1 22AWG 1.15-1.25 5.0KG AMP350689-122AWG 0.90-1.00 5.0KG 24AWG 0.70-0.80 3.5KG CKM20010301 28AWG 0.60-0.70 1.5KG A1500-TP 28AWG 0.55-0.65 1.5KG A1501TOP-228AWG 0.55-0.65 1.5KG A1252-TP-(B) 28AWG 0.55-0.65 1.5KG A1252TOP-2 28AWG 0.55-0.65 1.5KG A2001TOP28AWG 0.60-0.70 1.5KG A2004-TP 28AWG 0.60-0.70 1.5KG JWT CKMHR第 14 页共 14页其他端⼦类型：芯线规格拉⼒（MIN）芯线规格拉⼒（MIN）芯线规格拉⼒（MIN）横卷线 4.5KG 22AWG 5.0KG 32AWG 0.8KG 编织线10KG 26AWG 2.5KG 10AWG 36.4KG 14AWG 15KG 28AWG 1.5KG 12AWG 31.9KG 16AWG 14KG 30AWG 1.0KG 20AWG 7.0KG 18AWG 12KG 24+24AWG 6.0KG 26+26AWG 5.0KG。

压铆件基本规格表

压铆件基本规格表
❖ 9、扭力测试 ❖ 10、推力测试
第十八页，共37页。
七、常见异常状况
❖ 供应商来料常见不良状况： ❖ 1、漏加工：无螺纹、无孔（呈轴销状） ❖ 2、混料：螺纹规格不同的混料(M2.5与M3螺母螺柱)，螺柱长度不同混料。 ❖ 3、螺纹不良：
❖ 混料：
❖ 1、供应商来料混料；（供应商本身加工时混料，委外电镀时电镀供应商混 料）
三、压铆螺柱
❖ 1、常见公制压铆螺柱类型:
❖ SO-M3-6、
BSO-M3-6；
❖ SO-3.5M3-6、 BSO-3.5M3-6
SO-M2.5-6、
BSO-M2.5-6；
第十三页，共37页。
三、压铆螺柱：
1、通孔：SO-M3-8-ZI a、材质分为：钢—SO 不锈钢—SOS b、SO-3.5M3-8-ZC(3.5表示底孔为5.4MM,C值为5.38MM)
1、PF10.1-M2.5-13.6 柄部码(适用于相对应的板厚):0—1.0MM(适用板厚0.8-1.5) 1—1.8MM(适用于板厚1.5-2.5MM) 2—2.6MM(适用于板厚2.5-4.0MM)
底孔为4.0MM C值为3.98MM
2、PF11-M3-0-NA 螺纹长度码：0—螺纹长度为4.32MM
厚1.5-2.0mm)
第四页，共37页。
二、压铆螺钉
第五页，共37页。
二、压铆螺钉
❖ 1、常见公制压铆螺钉类型:
❖ FH-M3-6
❖ FHS-M3-6
第六页，共37页。
二、压铆螺钉：
❖ 2、圆头压铆螺钉：FH-M3-6-ZC ❖ A、材质分为：钢—FH 不锈钢—FHS 铝--FHA ❖ B、底孔与螺纹相同（如M3底孔为3.0MM、M2.5底孔为2.5MM） ❖ C、压铆螺钉的圆头直径：M2.5—Φ4.1MM M3-- Φ4.6MM M3.5—Φ5.3MM M4—

压铆件基本规格表全解 ppt课件

压铆件基本规格表全解 ppt课件
Zinc blue Zinc black Zinc yellow Zinc clear Black anodize Narural anodize Black lacqwer Copper red Copper yellow Nikel over copper Nikel electroless Chrome flash Tin flash
中文说明
蓝锌 黑锌 彩锌 白锌 黑色氧化 本色氧化 黑漆 红铜 黄铜 铜底镍 无电解镍 亮铬 亮锡 ppt课件镀镍
代号表示
ZU ZB ZC ZI BL NA LA RU YU CN EN CR ET NI
18
六、制程中压铆一般检验项目
1、压铆规格 2、压铆方向 3、压铆位置 4、压铆数量 5、压铆螺柱、螺钉时有无歪斜 6、压铆缝隙 7、压铆变形、涨料 8、压铆后螺纹 9、扭力测试 10、推力测试
厚1.5-2.0mm)
ppt课件
5
二、压铆螺钉
ppt课件
6
二、压铆螺钉
1、常见公制压铆螺钉类型: FH-M3-6 FHS-M3-6
ppt课件
7
二、压铆螺钉：
2、圆头压铆螺钉：FH-M3-6-ZC A、材质分为：钢—FH 不锈钢—FHS 铝--FHA B、底孔与螺纹相同（如M3底孔为3.0MM、M2.5底孔为2.5MM） C、压铆螺钉的圆头直径：M2.5—Φ4.1MM M3-- Φ4.6MM M3.5—Φ5.3MM
底孔为4.5MM C值为4.48MM (铝质旋钮套高度为7.6MM)
ppt课件
29
四、松不脱：
4、PF31-M3-16-CN
ppt课件
30
五、压铆防静电手腕座技术要求

压铆类常用规格尺寸表


底孔直径
φ6.0 φ6.4 φ8.0 φ9.5
螺纹长度 G
7.6 7.6 7.6 8.9
6、圆形涨铆螺母 Z（钢），ZS（不锈钢）
规格
M3X0.5 M4X0.7 M5X0.8 M6X1.0 M8X1.25
代码
1.2/1.5/2 1.2/1.5/2 2/3 2/3 2/3
适合板厚min
1.2/1.5/2 1.2/1.5/2 2/3 2/3 2/3
孔中至板边距min
5.6 7.2 7.2 7.9 9.6
5、PF31/PF32装配压铆面板螺钉
规格
M3X0.5 M4X0.7 M5X0.8 M6X1.0
代码
PF31/PF32 PF31/PF32 PF31/PF32 PF31/PF32
适合板厚min
1.0/1.5 1.0/1.5 1.0/1.5 1.5
底孔直径
φ5.0 φ6.0 φ8.0 φ9.0 φ11.0
孔中至板边距min
/ / / / /
7、六角形涨铆螺母 NZ（钢），NZS（不锈钢）
规格
M3X0.5 M4X0.7 M5X0.8 M6X1.0 M8X1.25
代码
1.5/2 1.5/2/3 2/3/4 3/4//5/6 3/4/5/6
适合板厚min
孔中至板边距min
/ / / /
4、自扣紧螺钉(圆头压铆) FH
规格
M3X0.5 M4X0.7 M5X0.8 M6X1.0 M8X1.25
L螺纹长度
6-25 6-35 8-35 10-35 10-35
适合板厚min
1.0 1.0 1.0 1.6 2.4
底孔直径
φ3.0 φ4.0 5 φ5.4 φ6.4 φ8.75 φ10.5 φ14.0

端子铆压高度和拉力参照表

端子铆压高度和拉力参照表項次端子規格刀片規格代號可使用次數線徑AWG(kg)(mm)絕緣體鉚合高度(mm)備注1 1.0端子G80K次34AWG>0.40.41±0.050.68±0.0832AWG(0.237mm)>0.40.46±0.050.80±0.130AWG(0.255mm)≧1.10.55±0.050.80±0.08發泡pe 30AWG(0.255mm)≧1.00.48±0.050.75±0.0828AWG(0.321mm)＞1.10.51±0.08 1.0±0.0828AWG(0.321mm)>1.10.55±0.050.86±0.08發泡pe7根编织打扭≧1.10.58±0.050.85±0.08地線地線+1股编织(5根導體)+熱縮管≧1.30.58±0.050.95±0.081股地線+套管>1.10.50±0.08 1.0±0.12 1.25端子H90K次32AWG(0.237mm)>0.50.53±0.050.99±0.130AWG(0.255mm)≧1.10.55±0.060.95±0.0830AWG(0.255mm)≧1.50.57±0.060.98±0.08雙芯并鉚30AWG(0.255mm)≧1.10.58±0.08 1.1±0.1JST端子28AWG(0.321mm)≧1.80.54±0.06 1.1±0.0828AWG(0.321mm)>1.10.56±0.05 1.04±0.124AWG(OD1.4mm)≧2.00.70.±0.08 1.26±0.130AWG+28AWG(OD0.4+0.6)>1.80.62.±0.08 1.23±0.1雙芯并鉚編織2股(20±2根)＋套管≧2.00.60±0.08 1.28±0.13 1.27諯子E90K次18AWG(1.024mm)≧3.5 1.30±0.1應用于GF1009類型產品4 1.5端子I100K次地线(14根)＋套管>3.00.71±0.08 1.1±0.128AWG+28AWG(OD0.9+0.6)>3.50.65.±0.08 1.23±0.1雙芯并鉚28AWG(0.321mm)>1.10.65±0.08 1.2±0.1線材OD0.9 28AWG(0.321mm)>1.10.65±0.08 1.02±0.1線材OD0.7(富強) 28AWG(0.321mm)＞1.10.64±0.08 1.02±0.1線材OD=0.6mm 26AWG(0.405)电子线≧2.50.66±0.08 1.15±0.124AWG(0.511mm)＞3.50.63±0.08 1.42±0.17根地線+1股編織(5根導体)≧2.00.63±0.08 1.15±0.085 2.0端子A110K次32AWG(0.237mm)>0.70.71±0.08 1.20±0.132AWG(0.237mm)×2>1.50.72±0.08 1.30±0.1雙芯并鉚30AWG(0.255mm)≧1.20.60±0.05 1.1±0.0830AWG(0.255mm)>0.70.58±0.08 1.10±0.128AWG(0.321mm)≧2.50.72.±0.08 1.58±0.08OD=0.6+0.9mm 28AWG(0.321MM)+1股編織(5根導体)+地線(7根導体)≧5.00.74.±0.081.60±0.08(導+0.13T熱縮管+端子T)适用于GWH1057-1類型產品28AWG(0.321mm)＞1.30.65±0.08 1.27±0.1線材OD1.2mm28AWG(0.321mm)>1.70.65±0.08 1.22±0.1苾線并地線28AWG(0.321mm)>1.30.65±0.08 1.08±0.0828AWG(0.321mm)>1.30.65±0.08 1.68±0.08線材OD1.2(燦達低腳端子) 26AWG(0.405mm)>2.50.60±0.1 1.70±0.124AWG(OD1.4mm)≧3.50.70.±0.08 1.65±0.124AWG(OD1.4mm)≧3.50.80.±0.08 1.50±0.1燦達端子24AWG(0.511mm)>2.90.70±0.08 1.25±0.1線材OD1.0 22AWG(0.644mm)>4.90.95±0.08 1.80±0.1JST端子22AWG(0.644mm)>4.90.95±0.08 1.63±0.122AWG(0.644mm)>4.90.75±0.08 1.80±0.1加煒端子7根编织打扭≧1.20.62±0.05 1.1±0.08地線編織(15±3根)1+套管>2.00.65±0.08 1.22±0.16 2.5端子B150K 28AWG(0.321mm)>1.10.71±0.08 1.38±0.128AWG(0.321mm)>1.10.71±0.08 1.6±0.1OD0.6mm 26AW(0.405mm)>1.80.75±0.08 1.73±0.122AWG(0.644mm)>4.90.88±0.08 1.82±0.1项次端子规格刀片规格代号可使用次数线径AWGkg(mm)绝缘体铆合高度(mm)备注62.5端子B150K26AW(0.405mm)×2>4.50.94±0.08 1.95±0.1雙芯并鉚24AWG(0.511mm)≧5.00.88.±0.08 1.84±0.1雙芯并鉚24AWG(0.511mm)>3.50.80±0.08 1.80±0.122AWG(0.644mm)×2>7.0 1.30±0.8 1.88±0.1雙芯并鉚22AWG(0.644mm)×2≧3.0 1.0±0.08 1.80±0.1雙芯并鉚(加成) 20AWG(0.812mm)≧5.00.98.±0.08 1.75±0.118AWG(1.024mm)>5.0 1.05±0.08 1.95±0.115±2根编织铜丝≧1.80.76±0.08 1.2±0.172.54端子c170K次32AWG(0.237mm)>0.60.65±0.08 1.34±0.1同軸線30A WG(0.255mm)＞0.70.70±0.08 1.35±0.1同軸線30AWG(銅軸線)並打>1.20.82±0.05 2.27±0.08德開端子30AWG(銅軸線)單打>1.00.80±0.05 1.65±0.0830AWG(0.255mm)>0.70.68±0.08 1.05±0.128AWG(3芯并鉚)≧5.00.82±0.081.62±0.1應用于GWH0924-1類型產品28AWG(0.321mm)≧1.10.66±0.081.05±0.1線材OD0.8mm28AWG(0.321mm)≧1.10.72±0.081.32±0.1燦達端子(od1.2mm)28AWG(0.321mm)×2>3.50.73±0.08 1.56±0.1芯線去外被穿HST.并鉚28AWG電子線.>1.20.80±0.05 1.40±0.0828AWG(0.321mm)>3.50.73±0.08 1.65±0.1雙並芯線28AWG(0.321mm)>1.10.66±0.08 1.25±0.128AWG(0.321MM)+1股編織(5根導体)+地線(7根導体)≧5.00.78.±0.081.48±0.1(導+0.13T熱縮管+端子T)适用于GWH1057-1類型產品28AWG(0.321MM)+地線(7根導体)≧3.00.76.±0.08 1.15±0.128AWG(0.321mm)≧2.00.73±0.081.45±0.08線材OD1.55mm 26AWG(0.405)×2≧4.50.95±0.08 1.82±0.1雙芯并鉚26AWG(0.405)×2≧4.50.95±0.08 1.65±0.1MOLEX2.54諯子并打26AWG(0.405)≧3.50.90±0.08 1.52±0.1燦達端子26AW(0.405mm)×3>6.0 1.02±0.08 1.84±0.1三芯并鉚26AWG(0.405mm)>1.80.75±0.08 1.58±0.1線材OD1.324AWG(0.511)+7根铜絲(0.376mm)≧3.50.85±0.08 1.65±0.08 24AWG(OD1.4mm)≧5.70.74±0.08 2.0±0.0824AWG(0.511mm)>2.90.78±0.1 1.40±0.122AWG(0.644mm)>4.90.88±0.1 1.62±0.120AWG(0.812mm)﹥5 1.02.±0.08 1.85±0.1地線3股>30.90±0.05 1.70±0.08地線2股並打>30.85±0.08 1.80±0.14股編織(每股10根)+熱縮管﹥3.50.85.±0.08 1.38±0.1兩股編織+地線+熱縮管≧2.00.84±0.081.35±0.1燦達端子8 3.0端子DP1200K次22AWG(0.644mm)>7.0 1.86±0.1 3.07±0.13根線並打22AWG(0.644mm)>8.0 1.88±0.1 3.08±0.14根線並打20AWG(0.812mm)>7.0 1.1±0.08 1.85±0.193.0“ｏ＂型端子J200K次24AWG(0.511mm)>2.20.75±0.13根芯線並打，不需打絕緣體24AWG(0.511mm)>2.00.7±0.12根芯線並打，不需打絕緣體24AWG(0.511mm)>1.80.65±0.1單根打端,不需打絕緣體项次端子规格刀片规格代号可使用次数线径AWG標準拉(kg)导体铆合高度(mm)绝缘体铆合高度(mm)备注10 3.2端子Y200K次20AWG(0.812mm)>7.7 2.40±0.14根芯線並打，不需打絕緣體18AWG(1.024mm)>10 1.80±0.13根芯線並打，不需打絕緣體11 3.5端子L170K 24AWG(0.511)+7根铜絲(0.376mm)>3.00.82±0.05 1.72±0.08燦達端子24AWG(0.511)+7根铜絲(0.376mm)>3.00.82±0.05 1.72±0.08燦達端子24AWG(0.511)+7根铜絲(0.376mm)>3.00.82±0.05 1.72±0.08燦達端子12 3.96端子D200K次20AWG(0.812mm)﹥5 1.20.±0.08 2.4±0.1燦達端子13 5.08端子E200K次22AWG+26AWG>7.0 1.42±0.1 2.50±0.122AWG+26AWG+26AWG>7.5 1.52±0.1 3.05±0.122AWG>6.0 1.13±0.1 2.05±0.122AWG(OD2.1mm)>10 1.75±0.08 3.15±0.118AWG(OD2.1mm)>10 1.4±0.08 2.4±0.118AWG(1.024mm)備注欄 1.25±0.1 2.20±0.1>7.5<10kg 22AWG(0.644mm)>6.0 1.13±0.1 2.05±0.114SATA15PIN端子F200K次20AWG(OD1.8mm)≧3.6 1.35±0.0.08 1.27端子18AWG(OD1.8mm)≧10 1.40±0.08 2.4±0.1SATA7+6PIN端子F200K次26AWG(0.405)电子线≧2.50.64±0.06按鍍錫后再鉚壓量測SATA7+15PIN端子F200K次18AWG(1.024mm)電子線﹥6.0 1.40±0.0815S-ATA端子F200K次30AWG(0.255mm)>1.00.62±0.03宏技新CONNECTOR30AWG(0.255mm)>1.00.69±0.03上端CONNECTOR30AWG(0.255mm)>1.20.80±0.03(双苾并打)28AWG(0.321mm)>1.80.74±0.0528AWG(0.321mm)>1.80.85±0.06(双苾并打)26AWG(0.405mm)>2.00.78±0.0522AWG電子線>3.6 1.16±0.130AWG(0.255mm)≧1.00.56﹢0﹣0.04第1.7PIN單芯(創意新)新刀模30AWG(0.255mm)>1.20.70﹢0﹣0.05第4芯線雙芯並打鉚高(創意新)新刀模30AWG(0.255mm)≧1.00.60﹢0﹣0.05第 2.3.5.6PIN單芯(創意新)新刀模28AWG(0.321mm)>1.80.60±0.04第四芯線並打鉚高0.75±0.08 26AWG(0.405mm)>2.00.70±0.0816HDMI端子HDMI500K次30AWG(0.255mm)>0.70.60±0.06鉚高為芯線鍍錫后高度备注:刀模编号为:刀模编号+端子供应商编号加成:刀模编号+JA加纬:刀模编号+JW灿达:刀模编号+CD维林:刀模编号+WL升呜:刀模编号+SM富强:刀模编号+FQ朝贵:刀模编号+CG 如：加成2.0端子:AJA核準:審核制表:。

压铆件底孔规格表


孔中至板边距min
11、圆形涨铆螺母 Z（钢），ZS（不锈钢）
规格
M3X0.5 M4X0.7 M5X0.8 M6X1.0 M8X1.25
代码
1.2/1.5/2 1.2/1.5/2 2/3 2/3 2/3
适合板厚min
1.2/1.5/2 1.2/1.5/2 2/3 2/3 2/3
底孔直径
φ5.0 φ6.0 φ8.0 φ9.0 φ11.0
φ2.5
孔中至板边距min
5.4
第 1 页，共 3 页
M3X0.5 M3.5X0.6 M4X0.7 M5X0.8 M6X1.0 M8X1.25
6-25 6-30 6-35 8-35 10-35 10-35
1.0 1.0 1.0 1.0 1.6 2.4
φ3.0 φ3.5 φ4.0 φ5.0 φ6.0 φ8.0
1.5/2.32 1.5/2.32 1.5/2.32 1.5/2.32 1.5/2.32 3.2/4/4.72
底孔直径
φ4.4 φ4.4 φ4.4 φ7.4 φ7.9 φ8.75
孔中至板边距min
6 6 6 7.2 8 8.8
6、FC松不脱螺钉（涨铆）
规格
FC-3-1 FC-3-1B FC-3-2 FC-3-2B FC-3-3 FC-4
规格
M3 3.5M3 M4 3.5M4 M5 M6
六角对边长度H
4.75 6-6.35 7.0 8.0 8.0 10
适合板厚min
1.0 1.0 1.0 1.3 1.3 1.3
底孔直径
φ4.2 φ5.4 φ6.0 φ7.2 φ7.2 φ8.75
孔中至板边距min
6.0 6.8 7.0 8.0 8.0

压铆件基本规格表


Chrome flash Tin flash
亮铬 亮锡 镀镍
CR ET NI
六、制程中压铆一般检验项目





1、压铆规格 2、压铆方向 3、压铆位置 4、压铆数量 5、压铆螺柱、螺钉时有无歪斜 6、压铆缝隙 7、压铆变形、涨料 8、压铆后螺纹 9、扭力测试 10、推力测试
七、常见异常状况

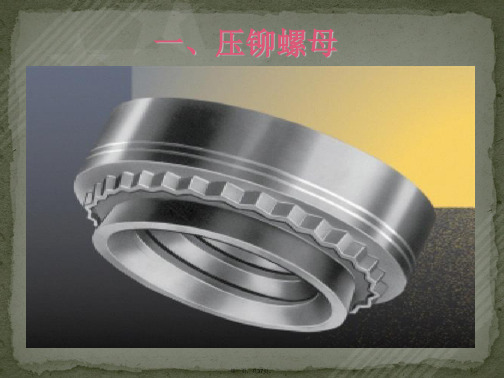

一、压铆螺母：


2、各压铆螺母型号区别：以S-M3-1-ZC 为例 A、材质：S表示碳钢, CLS表示不锈钢, CLA表示铝材. B、尾部码：以S-M3-1-ZC 为例 0→0.76MM(适用于0.8MM的板材) 1→0.97MM(适用于1.0-1.2的板材) 2→1.37(适用于1.5-2.0的板材) （-0/-1/-2只是尾部码的代号，具体数值需要查PEM，在生产和检验 时我们可以进行核对包装标示看压铆规格是否正确） C、压铆底孔： M2、M2.5、M3的底孔都为4.3MM。螺母的C值是4.22MM M4的底孔为5.4MM,螺母的C值为5.38MM M5的底孔为6.4MM,螺母的C值为6.38MM D、SP类型的压铆螺母：专门用于压不锈钢材料的。 3、英制压铆螺母：如S-632-0，S-832-1等。 表示方法除螺纹规格外其它与公制相同。
八、其它注意事项



1、我司所有SO、SOO、SOS、SOOS代码的压铆螺柱默认全部加工成 全螺纹螺柱，除非有特别的文字注明； 2、在压铆作业前必须对一款压多种压铆件产品，合理操作流水线作业， 相似易压错的规格不能同时在一台机床上压铆； 3、未加工和已加工的产品必须分开隔离放置； 4、工作台上的残留压铆件必须及时清理干净； 5、生产完毕后将未用完的压铆件回收于管理员统一放置，管理员在放 置时注意包装上的标识，尽量不要并装； 6、加工过程严禁裸手直接接触压铆件，以免造成腐蚀； 7、不锈钢产品上压螺母应采用PEM标准的SP系列,压螺柱应采用PEM标 准的SO4/BSO4系列.压螺钉应采用PEM标准的FH4系列； 8、压铆后性能检测(松不脱弹簧失效无法弹起，扳手压铆后无法转动等) 9、在压铆松不脱时，同一件产品上只能使用同一个厂家的松不脱，以 保证外观的一致性； 10、当压铆在孔的附近时，注意孔的大小是否因压铆涨料而变小，需对 孔的尺寸进行测量； 11、在压铆螺柱及螺钉时，注意是否有压铆歪斜的现象，可检测其垂直 度。
